Как закрепить подрозетник в бетонной и кирпичной стене, в гипсокартоне и других материалах

Коронки для подрозетников

Для вырезания отверстий или ниш для подрозетников в кирпичной стене, недорогая коронка – лучший вариант. Кирпич очень мягкий материал, по сравнению с бетоном или титаном.
Вряд ли вам понадобится устанавливать розетки в титановой стене. Вряд ли у вас в квартире есть титановая стена. Но, бетонная – вполне вероятно. Для сверления отверстий для подрозетников в бетоне вам понадобится очень хорошая коронка и хороший перфоратор, как минимум с активной системой защиты от закусывания. Иначе вы сильно рискуете, обладая недорогим, но мощным китайским перфоратором, вывихнуть себе кисть. Такое возможно, если коронку закусит в бетоне. А мощность перфоратора в 950-1200 Вт. обеспечит вам визит к травматологу. Перфоратор же меньшей мощности просто не справится с задачей.

Можно, конечно, купить коронку тысяч за 5-6 рублей. И перфоратор, тысяч за тридцать. Высверлить пару отверстий, сломать ее зубья и проклянуть тот час, когда вы решились на эти покупки. Но если вам нужно установить всего каких-нибудь 10-12 подрозетников, проще и дешевле воспользоваться обычным буром перфоратора и зубилом для него же. И нет необходимости покупать дорогой перфоратор, какими нас поражают в роликах на You Tube.

Для начала осмотрим подрозетники для установки в бетон или кирпич. У них нет существенных различий. В принципе, для одиночной розетки или выключателя, можно приобрести абсолютно любой подрозетник. Если же вам необходимо установить несколько розеток в ряд, то лучше купить модели, соединяющиеся в бесконечное количество подрозетников. В продаже можно также найти уже готовые “двойные”, “тройные” и “четверные” подрозетники. Их конструкция жестче, чем соединяющихся в цепь. Монтировать в стену их легче в силу их жёсткости сохранения плоскости, но и стоят они в несколько раз дороже. В общем, выбор за вами. Я покажу на примере дешевых подрозетников.

Кто поддерживает горение а кто нет?

Все «подопытные» произведены в России или в Украине. А как известно пластик у нас может быть самый разный, и результат непредсказуемый. Я сымитирую нагрев проводки и возгорание.

Для этого достаточно сначала их слегка разогреть и посмотреть, как они себя будут вести под нагревом. А потом подвергнуть их открытому огню. Равномерно прогрев их горелкой буквально 20 секунд, пластик всех корпусов начал плавиться. А еще через 20 секунд легко загорелся.

Горят абсолютно всё. И горят и распространяют огонь прекрасно. Никакие они не самозатухающие. И даже Schneider и Legrand горит. Есть у вас проводка начнет греться, разогреет пластик до возгорания, они прекрасно будут его поддерживать…

Единственное что положительно влияет на время выгорания, так это толщина пластиковой стенки. Те что подороже и потолще – воспламеняются позже остальных и горят дольше. А то что не распространяет горение – не правда. Удивили меня наши производители. Всё горит почти одинаково. Нет никакой разницы.

Остается надеяться что у Вас качественная автоматика, которая сработает раньше, чем прогреется подрозетник до воспламенения. Тут конечно лучше взять толстостенные модели.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

• Выключаем свет в щитке.
• Проверяем отсутствие напряжения включением лампочки.
• Снимаем крышку, выкручиваем розетку.
• Отсоединяем провода.
• Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Часто задаваемые вопросы

Вопрос №1. Стена из ДСП, металлических подрозетников с зажимными планками нет, пластиковые стаканы ставить на дерево можно?

Большинство современных строительных материалов делаются негорючими, в том числе пластиковые подрозетники и ДСП.

Вопрос №2. Собираюсь штукатурить бетонную стену, для проводки обязательно делать штробы?

Достаточно компактно клипсами закрепить провод и заштукатурит, но при этом сделать углубления для ввода проводов в технологические отверстия стакана подрозетника, сверху заводить их нельзя.

Клипсы для крепления проводов различного Ø к стенам

Вопрос №3. Можно в деревянном срубе проложить провод между бревнами и заканапатить?

Только в металлических трубах или негорючих кабельканалах.

Вопрос №4. Можно глубокие подрозетники использовать в качестве распределительных коробок?

Да, существует специальная методика монтажа таким способом, этот вопрос требует отдельного рассмотрения.

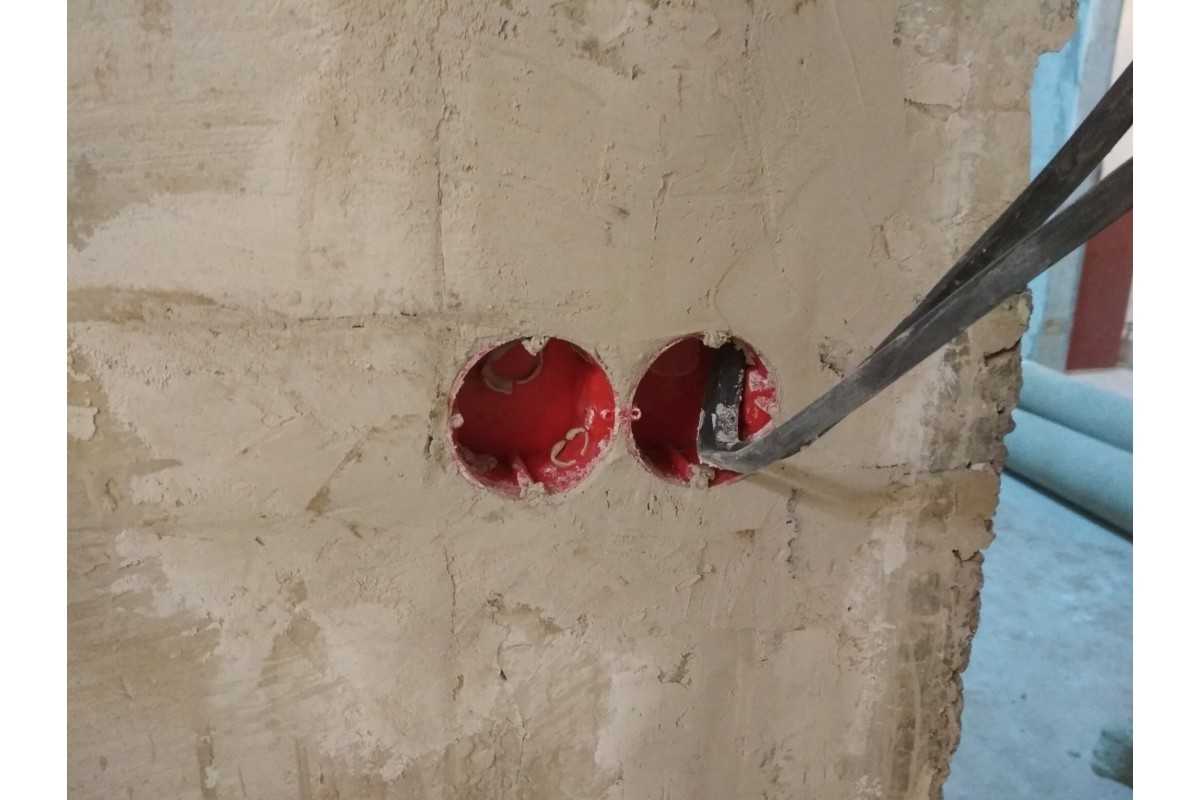

Последовательность установки подрозетника в бетонную стену:

Шаг 1.

Размечаем место установки подрозетника. При ремонте современных квартир принято устанавливать розетки на высоте 30 см от пола, а выключатели — на высоте 90 см. Но при этом самым главным фактором для выбора места установки подрозетника является удобство.

Шаг 2.

Просверливаем отверстие в стене. Удобно и быстро сделать отверстие под подрозетник можно с помощью перфоратора и специальной коронки для ударного сверления.

Я использовал коронку «Практика» диаметром 68 мм, которая предназначена для работы по бетону, кирпичу и камню:

Шаг 3.

После того как отверстие в стене готово необходимо примерить подрозетник и убедиться, что глубина отверстия соответствует длине подрозетника. Затем следует выломать одну из заглушек подрозетника и пропустить электрический кабель. Устройство штробы под кабель необходимо выполнить до фиксации подрозетника.

Шаг 4.

Обеспыливаем стенки ниши под подрозетник. Для этого удаляем бетонную пыль при помощи кисти или щётки, а стенки ниши пропитываем акриловой грунтовкой, а при её отсутствии просто водой.

Шаг 5.

При установке подрозетников в бетон или кирпич часто возникает вопрос:«С помощью чего фиксировать подрозетник?» . Самым надёжным и доступным способом является использование строительного гипса — алебастра или гипсовых смесей (шпаклёвок и штукатурок).

Я фиксировал подрозетник с помощью универсальной шпаклёвки Knauf Fugen

. Плюсом является, то что этот материал широко используется в отделке помещений, поэтому если вы занялись ремонтом, то скорее всего он у вас есть, а также гипсовая шпаклёвка довольно быстро схватывается и надёжно фиксирует подрозетник.

В пластмассовом ведре необходимо замесить небольшое количество гипсовой шпаклёвки, примерно 100 грамм на 1 подрозетник. Затем, надев резиновую перчатку, промазываем стенки ниши и сам подрозетник шпаклёвкой. Устанавливаем подрозетник в нишу и выравниваем его, ждём пока смесь застынет.

На этом установка подрозетника в бетонную стену завершена. О том, как установить подрозетник в гипсокартон можно прочитать здесь.

Приборы для сверления

Аппарат для вырезания отверстия в бетоне выбирают исходя из параметров бетонной стены. Существуют такие варианты:

1. Толщина бетонного перекрытия не превышает 300 мм. В этом случае достаточно использовать только дрель с патроном SDS-Plus. Предпочтительная мощность инструмента – свыше 350 Вт, диаметр зажимаемого в патроне сверла – 10 мм и выше.
2. Монолитную стену, возведённую из цемента М400 и высших марок, удастся прорубить уже только дрелью системы SDS-Max, с диаметром хвостовика 2 см.
3. Для железобетонных конструкций оптимально подойдёт более тяжёлая техника – перфоратор.
4. При необходимости просверлить отверстие в стене толщиной более полуметра применяют мотобур (редко используется в бытовых условиях из-за сложностей с подключением к одно- и двухфазной сети).

Таким образом, для сверления отверстия для подрозетника чаще всего используется перфоратор. Его применяют самостоятельно, либо в комбинации с коронкой для подрозетника.

Отверстие с использованием коронки

Корончатые свёрла по бетону – расходный материал, применяемый вместе с перфоратором для высверливания отверстий. Состоит из 4 элементов:

1. Штырь с фланцем для крепления на приборе.
2. Сама коронка (имеет вид трубы диаметром до 8 см) с резьбой.
3. Сверло для центровки.
4. Винт, закрепляющий сверло.

Расходники изготовляют из:

• победита (самые дешёвые и недолговечные);
• карбида вольфрама (универсальное применение, быстро изнашивается без возможности восстановления, но стоят недорого);
• металла с алмазным напылением (режет арматуру, высверливает отверстие за 3–5 минут работы).

В продаже представлены 2 типа коронок:

• выдерживают до 10 циклов работ (выпилят до 10 отверстий) – стоят они в среднем 500 рублей;
• сохраняют работоспособность даже после 100–150 высверливаний в бетоне – их стоимость варьируется от 1000 до 1500 рублей.

Для изготовления отверстия выполняют следующие действия:

1. Сверло перфоратора совмещают с центром разметки на стене, просверливают бетон на необходимую толщину.
2. На аппарат надевают собранную коронку. Центрующее сверло вставляют в готовое отверстие, включают прибор.
3. Коронка входит в стену на две трети – так получается ровное отверстие.

Комбинация коронки и сверла

Коронка даже с победитовыми зубьями по диаметру цилиндра не всегда способна прорезать бетонную стену. Поэтому часто используют комбинированный способ сверления: корончатым сверлом доделывают работу, начатую сверлом. Для того чтобы провести работы по железобетону или укреплённым поверхностям, делают такие шаги:

1. Размечают центр новой точки электропитания и примерный радиус.
2. Сверлом перфоратора высверливают центр будущей розетки, а также проделывают отверстия по диаметру с шагом в 2–3 мм.
3. Если необходимо выполнить работу максимально аккуратно и ровно, разметку делают самой коронкой, включив ее на 7–10 секунд в режиме сверления.
4. Затем прорабатывают стену по окружности сверлом, делая в среднем 20 пробоин. Если отверстий просверлить меньше, то при работе возможны толчковые движения перфоратора – прибор советуют держать крепче.

Сверление перфоратором

Если коронки для перфоратора нет, а работу необходимо выполнить немедленно, прибегают к альтернативному методу высверливания:

1. Размечают центр и окружность будущей розетки.
2. Просверливают сверлом перфоратора отверстия посередине и по диаметру с маленьким шагом.
3. Затем тем же сверлом сверлят углубления в бетоне внутри уже очерченного круга для подрозетника. Выбивать бетон изнутри допускается и с помощью зубила.

Процесс очень затратный по времени и прилагаемым усилиям, применяется в исключительных случаях. Метод также не гарантирует декоративности: выбитый круг будет иметь неровные края и неодинаковую глубину.

Использование болгарки

Ещё один непопулярный способ – резьба отверстия под розетку болгаркой. Для работы используется соответствующий диск для работы по бетонным поверхностям. Приступают к работе так:

1. Размечают контур розетки, но не в виде окружности, как в других способах, а в форме квадрата со сторонами 8 см.
2. Включают болгарку и делают надрезы нужной глубины.
3. С помощью молотка и зубила выдалбливают бетон из полученного контура.

Радиус диска болгарки обычно меньше необходимой глубины отверстия, поэтому зубилом прорабатывают стену не только в пределах надрезов, но и вглубь.

Этот вариант считается самым опасным из представленных, потому что неправильные движения прибором приводят к поломке диска. Следствием такого инцидента часто оказываются несчастные случаи.

Болгаркой проводят только под прямым углом к стене, не меняя положения режущих частей во время работы. К тому же при резьбе аппаратом возникает больше вредной цементной пыли, чем от перфоратора.

Полезные советы

• Если в дальнейшем на стену будет укладываться плитка либо другое покрытие, то при установке подрозетника, не утапливайте его до упора. А лучше вырезайте нишу после монтажа облицовочных материалов.
• Не убирайте сразу все заглушки с корпуса. Через незадействованные проемы будет протекать строительный раствор.
• Чтобы подрозетник плотно вошел в полую стену, можно снять с ее краев небольшую фаску.
• Приобретая подрозетник, не постесняйтесь примерить к нему свою розетку. А лучше покупайте их сразу вместе.

Теперь вы знаете, что установку подрозетника, при должной сноровке и наличии инструмента, вполне можно осуществить самостоятельно. Так, вы сэкономите значительную сумму на услугах мастера. Но не переживайте, если что-то вдруг пойдет не так просто пере

Еще несколько советов

То что подрозетники из металла способны уберечь древесину от возгорания, стало очевидным. Но появляется еще один отрицательный момент о котором все в курсе, кто проживал во время СССР.

Дело в том, что любая такая металлическая деталь очень плохо фиксирует розеточный корпус и об это не следует забывать. Для этих случаев, чтобы при вытаскивании вилки ненароком не вытащить всю конструкцию, можно дополнительно монтировать пластмассовый подрозетник.

Благодаря ему:

• Значительно облегчится сам монтаж.
• Конструкция будет сидеть более плотно.
• Повысятся изоляционные качества.

Для установки можно взять обычный кухонный нож, как следует его нагреть и обрезать торчащие детали пластмассового подрозетника. После этого необходимо найти хорошую негорючую пропитку и промазать ею металлические детали и сам посадочный колодец.

Естественно если пожар начнется в другом месте, то подрозетник такая защита не спасет, но благодаря этому полностью исчезает вероятность воспламенения в самой конструкции.

Также желательно перед установкой промазывать пропиткой не только то, что описано выше, но и все близлежащие места возле проводки, как и сам кабель.

Монтаж подрозетников

Данная работа разделена на несколько этапов, которые должны соблюдаться в строго определенной последовательности и в соответствии с данным руководством.

Выбор материалов

• Прежде всего, необходимо выбрать правильные подрозетники под гипсокартон.
• Для этого сначала надо определиться с материалом изготовления. Лучше всего приобретать изделия из самозатухающей пластмассы. Другие виды материалов или непрактичны или могут вызывать возгорание.
• Далее необходимо определиться с расстоянием самой полости. Обычно установка подрозетников в гипсокартон происходит в стенах с большой пустотелостью, что часто исключает этот пункт. Однако если расстояние от стены до обшивки маленькое, то следует выбирать монтажный элемент соответствующего размера, а не стандартные по 50 мм.
• Остальные габариты нужно подбирать в соответствии с самой пометкой.

Три вида различных установочных коробок

Подготовка стены

• Чтобы качественно установить подрозетник под гипсокартон, необходимо соответствующим образом подготовить стену.
• Для этого многие мастера рекомендуют сначала произвести шпатлевку. Так поверхность станет крепче и будет хорошо удерживать форму при сверлении.
• Многие инструкции, рассказывающие, как установить подрозетник в гипсокартон, советуют при этом использовать значительное количество грунтовки. Она пропитает материал, и при воздействии на него не будет крошиться содержимое листа.
• После того как шпатлевка высохнет, необходимо приступать к проделыванию отверстия. Когда производят монтаж подрозетников в гипсокартон профессионалы, то они используют для работы специальные насадки на дрель под названием коронка. Однако если нет возможности приобрести данный инструмент, то можно воспользоваться обычным сверлом и монтажным ножом.
• Посадочное отверстие должно быть такого диаметра, чтобы коробка вставлялась впритык. При этом стоит отметить, что размеры подрозетник может иметь разные, а значит, работать придется или целым набором коронок, или размечать стену, используя изделие в качестве шаблона.
• После того как отверстие проделано, рекомендуется обработать его края при помощи смеси шпатлевки и грунтовки. Это их укрепит и сделает будущую розетку надежнее и устойчивей.

Сверление отверстия в гипсокартонной стене при помощи коронки

Установка

• Перед тем как установить подрозетник по гипсокартону, необходимо удалить из него перемычки, сделав, таким образом, отверстия для ввода кабеля.
• Потом вставляют коробку в стену и располагают в удобном для фиксации розетки положении.
• Чтобы зафиксировать устройство, необходимо закручивать монтажные винты до тех пор, пока лапки, установленные на них, не прижмут устройство с обратной стороны листа. При этом, видео-материалы по монтажу не могут передать степень затягивания крепежа, но профессионалы советуют закручивать до появления сопротивления, а затем сделать еще пол оборота. Это необходимо для того, чтобы надежно закрепить коробку в стене и при этом не повредить гипсокартон.

Фиксация коробки при помощи шурупов

• После этого посадочное место шпаклюют, чтобы придать всей конструкции дополнительную жесткость. Лучше всего это делать уже тогда, когда в коробку заведены провода.
• После того, как подрозетник будет выглядеть так, как на предложенном ниже фото, работа считается выполненной, и дальше можно производить монтаж основного оборудования.

Внешний вид установленной монтажной коробки

Розетки в гипсокартоне

Инструмент

Для самого простого монтажа потребуется только нож и отвертка со шпателем. Однако для профессиональной работы и многочисленных точек установки просто необходима коронка. Ее цена довольно высока, но при этом она быстро себя окупает.

Стоит отметить, что коронок необходимо иметь несколько, поскольку размеров у установочных коробок много. Причем есть еще другие виды монтажной фурнитуры, которые тоже имеют свои габариты, и, как показывает инструкция  по монтажу, порой они сильно отличаются друг от друга.

Специальная коронка под гипсокартон

Нюансы и рекомендации

Работа по высверливанию места для подрозетника пройдёт без лишних хлопот, если прислушаться к таким советам экспертов:

Перед началом сверления рабочую поверхность сбрызгивают водой: так образуется меньше вредной пыли. Разметку для последующего сверления делают не только на глаз, но и путём обведения карандашом приложенного к стене подрозетника

При сборке коронки внимание уделяют центровке сверла: от точности установки зависит итоговый результат работы. Глубину отверстия делают равной или большей, чем параметры монтажной коробки

Если нет коронки, достаточно победитового сверла для ударного перфоратора. Однако остатки бетона всё равно придётся выскабливать из стены с помощью насадки на инструмент в форме пики либо ручным методом. Пробивать бетон вглубь как можно дальше не стоит. Сделав несколько сверлений, останавливаются и рукой в защитной перчатке вычищают отверстие от пыли и щебня. Затем работу продолжают. Неаккуратно выполненные выбоины не считаются дефектом: при дальнейшей отделке все недостатки маскируются шпатлёвкой. В домах советской постройки даже алмазные коронки могут не справиться с бетонными перекрытиями. В этом случае используют промышленный мотобур. Подрозетник фиксируется в стене гипсовым или алебастровым раствором.

Таким образом, сверление отверстий на поверхности из бетона проводят двумя способами: с помощью перфоратора или болгаркой. Окончательный вид отверстие приобретает после обработки молотком и зубилом.

Процесс вывода новой точки нельзя назвать слишком сложным, но важно соблюдать правила безопасности и учитывать рекомендации экспертов. В этом случае готовый результат будет радовать и станет надёжной основой для будущей розетки

Установка розетки после чистовых работ

Как правило, подобный вопрос возникает в том случае, если оплавляются клемы розетки. Это происходит из-за плохого контакта между вилкой и пластинами металла. Пластины разбалтываются от времени, либо если качество внутреннего корпуса не отвечает стандартам. Проще всего предохранится от этой проблемы, поинтересовавшись на сколько включений рассчитана розетка или выключатель. Это нормальный вопрос, так как производители проводят соответствующие тесты. Сама работа по замене розетки выполняется так:

• отключить электричество (желательно на доучетном автомате),
• снять накладку,
• открутить внутренний корпус,
• отсоединить провода,
• подключить новую розетку.

В том случае, если в замене нуждается старая розетка без подрозетника, то придется вначале его установить и только потом переходить к монтажу розетки.

Самая неприятная ситуация, когда выполнен качественный ремонт, но возникает необходимость добавить несколько розеток. Но и тут возможно обойтись «малой кровью».

• от счетчика запитывается новый кабель,
• штроба делается вниз к полу,
• далее кабель заводится под плинтус,
• от плинтуса, четко перпендикулярно подымается к месту расположения розетки.

Если розетка нужна в помещении, где стены сделаны из кафеля, то есть решение и этого вопроса. Высота розетки в таком случае определяется максимальной длинной сверла перфоратора.

• кабель проводится под плинтусом,
• на месте, где будет располагаться розетка, снимается одна или несколько плиток (чтобы перфоратор влез) и сверлится канал до пола,
• под плинтусом просверливается дырка, соединяющая канал,
• кабель протягивается до розетки.

Если удалось снять плитку без повреждений, в ней высверливается отверстие под подрозетник, далее собираем по стандартной схеме.

Для того, чтобы плитка не треснула понадобится стамеска и киянка. Необходимо аккуратно выбить затирку, затем простукивать легонько плитку, постепенно углубляя стамеску под ее края, 20-30 минут работы, и вы снимите целую плитку.

Виды подрозетников

Для бетонных стен подойдет пластиковый вариант без прижимных лапок.

Те, что имеют такие лапки, применяются для гипсокартонных стен или пластиковых панелей.

Встречаются цельноблочные варианты на разное количество посадочных мест — от двух до пяти.

Основное их преимущество — они не изгибаются и не деформируются при монтаже. Причем могут использоваться как в гипсокартоне, так и в обычной стене.

Ну и самый дефицитный на сегодняшний день вариант – это металлический подрозетник для деревянных стен. Он может быть как с дном, так и без него.

При скрытой электропроводке в деревянном доме разрешается утапливать в дереве только такие экземпляры.

Также играет роль глубина подрозетника. Он бывает стандартный и углубленный.

Стандартная глубина 45мм. Углубленный вариант 60мм.

Если вы планируете кроме самой розетки или выключателя производить в ней еще и расключение проводов (отпаек на другие розетки и т.д.), то покупать нужно только углубленный.

Марки и производители

Учитывая, что монтажные коробки — изделия более или менее стандартные, они изготавливаются по определённым нормам и требованиям. Незначительные отличия в некоторых характеристиках формирования размеров обусловлены лишь технологией и оборудованием производителя.

Некоторые из них заслужили наибольшее доверие благодаря широкому ассортименту и высокому качеству продукции. Среди таких компаний можно назвать Hegel и Legrand.

Это фирмы, специализирующиеся на изготовлении и продаже монтажных коробок для электрических розеток, а также различных комплектующих к ним: крышек, соединителей и так далее.

Legrand известна с конца XIX века как французский поставщик фарфоровой посуды, до того времени, пока электричество не завоевало массы. Тогда владельцы переключились на другую сферу деятельности. Сначала из фарфора делали полупроводники, а затем расширили производство до других электротехнических изделий из прочих материалов.

Двухмодульный подрозетник для бетона Legrand

Бренд Hegel — сравнительно молодой. Основание его датируется 2006-м годом. Однако за это время он успел себя зарекомендовать, как надёжный поставщик электротехнической продукции. Производство локализовано на территории России, однако сырьё высочайшего качества доставляется со всего мира.

Блок установочный от Hegel

Это лишь примеры зарекомендовавших себя производителей, как надежных поставщиков. Однако и цена на их продукцию также отличается высоким уровнем

Поэтому многие предпочитают отечественных производителей, обращая внимание лишь на целостность корпуса. С другой стороны, зачем платить больше за пластиковые подрозетники?

Дополнительный видео-инструктаж

Вдоволь налюбовавшись результатом своего труда, можно приступать к подключению механизма розетки. Укрепить его в подрозетнике можно либо посредством раздвижных лапок, либо простыми шурупами, для ввинчивания которых на стенках коробки имеются резьбовые отверстия. Неопытным домашним электрикам лучше воспользоваться шурупами, т.к. фиксация лапками не слишком надежна и может разочаровать азимутальным перекосом. Значит, прикрепим винтами, закроем сверху декоративной крышкой и будем с удовольствием пользоваться установленной собственными силами электрической точкой.

Установка пластиковых окон своими руками — пошаговая технология монтажа в фотографиях

Газовые печи для бань: учимся правильно выбирать + правила самостоятельного монтажа

Установка счетчика электроэнергии: правила и тонкости электромонтажа

Монтаж в гипсокартонную стену

Это современный материал, в работе с которым используются соответствующие инструменты и комплектующие. Здесь не нужен будет перфоратор и раствор – весь процесс проходит в разы быстрее, но для установки в гипсокартон нужен специальный подрозетник – с дополнительными лапками, которые будут прижимать его к гипсокартонному листу.

Хотя перфоратор тут не пригодится, но обязательно нужна дрель – с коронкой для сверления подрозетников или обычным сверлом. Размечается место сверления и вырезается отверстие, причем его диаметр должен совпадать с размерами подрозетника. Провод выводится наружу и продевается в подрозетник.

Дальше подрозетник просто вставляется в отверстие и на нем затягиваются болты от регулировочных лапок – они раскрываются изнутри и подтягиваются к листу гипсокартона, плотно притягивая к нему подрозетник.

Если есть опасения что гипсокартон слабый и в будущем розетка может из него попросту выломаться, то изнутри на то место в которое будут упираться лапки подрозетника приклеивается фанера или другой плотный, не крошащийся материал.

Подробнее о монтаже подрозетников в гипсокартон смотрите в этом видео:

Первый этап установки подрозетников: разметка и правила расположения установочной коробки

Пошаговая схема по установке подрозетника

При осуществлении разметки необходимо соблюдать стандарты ПУЭ:

1. Розетки штепсельного типа можно устанавливать в любых помещениях, за исключением моечных, душевых отсеков и саун.
2. Необходимо предварительно выполнить подсоединение электросети к заземляющему контуру или молниеотводу.
3. От водных объектов розетку нужно удалить минимум на 60 см.
4. Желательно устанавливать питание проводки в гостиной или зале.
5. Щиток должен быть защищен дифавтоматом или аналогичным устройством.

Вырезаем отверстия в гипсокартоне под установку подрозетников

Сверление отверстия

Это самый пыльный и тяжелый кусок всей работы, хотя, все зависит от прочности бетона.

• Если используется коронка для сверления подрозетников, то первым делом в центре разметки высверливается отверстие для ее центральной оси, после чего в ход идет сама коронка.
• Немного дольше эта часть работы будет делаться, если в наличии есть только дрель с обычным сверлом по бетону. В таком случае придется высверливать дырки по окружности будущего подрозетника, а потом выбивать внутреннюю часть перфоратором или зубилом.
• Если периметр отверстия для подрозетника будет не круглым, а квадратным, то нарушения в этом никакого нет – все равно оно будет замазываться цементным раствором. Исходя из этого соображения, можно по касательной к диаметру будущего подрозетника сделать пропилы в стене болгаркой, извлечь внутреннюю часть и подправить остальное перфоратором или зубилом.
• В особо сложных случаях можно комбинировать эти способы – сперва насверлить отверстий сверлом, а затем работать по ним коронкой или болгаркой.

Итогом работы должно стать отверстие, в которое подрозетник, что будет устанавливаться, немного «проваливается» за поверхность стены.

Если сверлятся несколько дырок, то между ними обязательно надо прорезать переходы – для проводов.

Инструмент и расходные материалы

Набор инструментов и материалов, необходимых для монтажа подрозетников в бетонные поверхности:

• электрический перфоратор, оснащенный патроном стандарта SDS Plus или SDS Max;
• бур, предназначенный для сверления стен в бетоне (диаметр от 5 до 8 мм, длина от 60 мм);
• защитные очки и маска;
• зубило и молоток (допускается использование специальной стальной лопатки для перфоратора);
• коронка для сверления бетонных поверхностей, оборудованная хвостовиком типа SDS Plus или SDS Max;
• специальная коронка с алмазными режущими кромками (используется для безударного сверления бетонных поверхностей);
• шпатель для нанесения гипсовой смеси;
• емкость для затворения смеси;
• сухой раствор (масса вещества зависит от предполагаемого объема работ);
• миксер для дрели, используемый при затворении раствора.

Устанавливать подрозетники необходимо после прокладки проводки, допускается проведение дополнительного кабеля к месту установки. В стенах из бетона кабели прокладываются в каналах (штробах) прямоугольного сечения, вырезанных в стене. Для изготовления пазов используется специальный инструмент (штроборез), оборудованный окном для удаления образующейся пыли строительным пылесосом.

При самостоятельной прокладке кабелей используется болгарка с алмазным рабочим инструментом. Недостатком оборудования является выброс мелкодисперсной пыли в помещение.

Как закрепить подрозетник в стене: монтаж и установка

Проводя электромонтажные работы, нередко приходиться сталкиваться с установкой подрозетников. Ведь в действительности, несмотря на название, используются они далеко не только для установки розеток. Допустим, для установки тех же выключателей также необходим подрозетник. Установка последних не является чем-то особенным или сложным, но вот как выбрать и как закрепить подрозетник в стене, знать будет совсем не лишним.

• Функция и виды подрозетников
• Подготовка перед работами
• Монтаж в бетон
• Установка в гипсокартон
• Работа с деревянной стеной
• Альтернативные методы создания отверстия
• Некоторые нюансы
