Определение сечения по диаметру

После определения диаметра провода можно приступить к вычислению площади сечения в квадратах (мм2). Для кабелей типа ВВГ, состоящих из трех одножильных проводников, применяются методы вычисления по формуле или по готовой таблице соответствия диаметров и площадей. Методики применимы и для продукции с другой маркировкой.

По формуле

Основным способом является вычисление по формуле вида — S=(п/4)*D2, где π=3,14, а D — измеренный диаметр. Например, чтобы рассчитать площадь при диаметре 1 мм, потребуется вычислить значение: S=(3.14/4)*1²=0,785 мм2.

В сети доступны онлайн-калькуляторы, которые позволяют производить расчет площадей окружности по диаметру. Перед покупкой кабеля рекомендуется заранее просчитать значения, свести в таблицу и пользоваться ей в магазине.

В видеоролике от пользователя Александр Кваша демонстрируется проверка сечения жил провода.

По таблице с часто встречаемыми диаметрами

Для упрощения расчета удобно воспользоваться готовой таблицей.

Порядок пользования числами из таблицы:

Выбрать тип провода, который предполагается приобретать, например, ВВГ 3*4.
Определить диаметр по таблице — сечению 4 мм2 соответствует диаметр 2,26 мм.
Проверить реальное значение диаметра провода. В случае совпадения продукцию можно приобретать.

Ниже приведена таблица соотношения сечений основных типов медной проводки к диаметрам и току (при напряжении 220 В).

Диаметр жилы провода, мм	Сечение жилы, мм2	Допустимый ток, А
1,12	1	14
1,38	1,5	15
1,59	2,0	19
1,78	2,5	21
2,26	4,0	27
2,76	6,0	34
3,57	10,0	50
4,51	16,0	80
5,64	25,0	100
6,68	35,0	135

Дополнительным критерием соответствия сечения диаметру является вес провода. Способ определения диаметра по весу применяется при проверке тонкой проволоки для намотки трансформаторов. Толщина продукции начинается от 0,1 мм, и ее проблематично измерить при помощи микрометра.

Краткая таблица соответствия диаметров жилки по весу приведена ниже. Развернутые данные имеются в магазинах, специализирующихся на продаже электронных компонентов.

Диаметр, мм	Сечение, мм2	Вес, гр/км
0,1	0,0079	70
0,15	0,0177	158
0,2	0,0314	281
0,25	0,0491	438
0,3	0,0707	631
0,35	0,0962	859
0,4	0,1257	1,122

При расчете диаметра провода для предохранителей следует учитывать материал проводника. Краткая таблица соответствия диаметров кабеля из распространенных типов материала и силы тока приведена ниже.

Ток разрыва, А	Медь	Алюминий	Никелин	Железо	Олово	Свинец
0,5	0,03	0,04	0,05	0,06	0,11	0,13
1	0,05	0,07	0,08	0,12	0,18	0,21
5	0,16	0,19	0,25	0,35	0,53	0,60
10	0,25	0,31	0,39	0,55	0,85	0,95
15	0,32	0,40	0,52	0,72	1,12	1,25
25	0,46	0,56	0,73	1,00	1,56	1,75
50	0,73	0,89	1,15	1,60	2,45	2,78
100	1,15	1,42	1,82	2,55	3,90	4,40
200	1,84	2,25	2,89	4,05	6,20	7,00
300	2,40	2,95	3,78	5,30	8,20	9,20

Для многожильного кабеля

Диаметр многожильного кабеля определяется размером сечения одного проводника, умноженным на их количество. Основной проблемой является измерение диаметра тонкого провода.

Примером является кабель, состоящий из 25 жил с диаметром 0,2 мм. По приведенной выше формуле сечение равно: S=(3.14/4)*0.2²=0,0314 мм2. При 25 жилах оно составит: S=0,0314*25=0.8 мм2. Затем по таблицам соответствия определяют — пригоден он для передачи тока требуемой силы или нет.

Еще одним способом приблизительного расчета силы тока является методика умножения диаметра многожильного кабеля на корректировочный показатель 0,91. Коэффициент предусматривает немонолитную структуру провода и воздушные зазоры между витками. Замер наружного диаметра ведется с небольшим усилием, поскольку поверхность легко деформируется и сечение становится овальным.

При расчете сегментной части кабеля применяются формулы или табличные значения. В таблице приведены стандартные величины ширины и высоты сегмента.

Площадь сечения, мм2	35	50	70	95	120	160	185	240
Высота/ширина для трехжильного монолитного кабеля, мм	5,5/9,2	6,4/10,5	7,6/12,5	9/15	10,1/16,6	11,3/18,4	12,5/20,7	14,4/23,8
Высота/ширина для трехжильного кабеля из тонких жил, мм	6/10	7/12	9/14	10/16	11/18	12/20	13,2/22	15,2/25
Высота/ширина для четырехжильного монолитного кабеля, мм	нет	7/10	8,2/12	9,6/14,1	10,8/16	12/18	13,2/18	нет

Провода для электропроводки

РАСЧЕТ – ТАБЛИЦА

Ниже я приведу таблицу сечения проводов, но рекомендую набраться терпения, прочитав до конца эту небольшую теоретическую часть. Это позволит Вам быть более осознанным в выборе проводов для монтажа электропроводки, кроме того, Вы сможете самостоятельно сделать расчет сечения провода, причем, даже “в уме”.

Прохождение тока по проводнику всегда сопровождается выделением тепла (соответственно нагревом), которое прямо пропорционально мощности, рассеиваемой на участке электропроводки. Ее величина определяется формулой P=I2*R, где:

I – величина протекающего тока,
R – сопротивление провода.

Чрезмерный нагрев может привести к нарушению изоляции, как следствие – короткому замыканию и (или) возгоранию.

Ток протекающий по проводнику находится в зависимости от мощности нагрузки (P), определяемой формулой

I=P/U

(U – это напряжение, которое для бытовой электрической сети составляет 220В).

Сопротивление провода R зависит от его длины, материала и сечения. Для электропроводки в квартире, даче или гараже длиной можно пренебречь, а вот материал и сечение при выборе проводов для электропроводки необходимо учитывать.

Расчет сечения провода

Сечение провода S определяется его диаметром d следующим образом (здесь и далее я буду максимально упрощать формулы):S=π*d2/4=3.14*d2/4=0.8*d2.

Это может Вам пригодится, если вы уже имеете провод, причем без маркировки, которая указывает сразу сечение, например, ВВГ 2х1.5, эдесь 1,5 – сечение в мм2, а 2 – количество жил.

Обратите внимание

Чем больше сечение, тем большую токовую нагрузку выдерживает провод. При одинаковых сечениях медного и алюминиевого проводов – медные могут выдержать больший ток, кроме того они менее ломкие, хуже окисляются, поэтому наиболее предпочтительны.

Очевидно, что при скрытой прокладке, а также провода, проложенные в гофрошланге, электромонтажном коробе из-за плохого теплообмена нагреваться будут сильнее, значит следует их сечение выбирать с определенным запасом, поэтому пришло время рассмотреть такую величину как плотность тока (обозначим ее Iρ).

Характеризуется она величиной тока в Амперах, протекающего через единицу сечения проводника, которую мы примем за 1мм2. Поскольку эта величина относительная, то с ее использованием удобно производить расчет сечения по следующим формулам:

d=√1.27*I/Iρ=1.1*√I/Iρ – получаем значение диаметра провода,
S=0.8*d2 – ранее полученная формула для расчета сечения,

Подставляем первую формулу во вторую, округляем все что можно, получаем очень простое соотношение:

S=I/Iρ

Остается определиться с величиной плотности тока Iρ), поскольку рабочий ток I) определяется мощностью нагрузки, формулу я приводил выше.

Допустимое значение плотности тока определяется множеством факторов, рассмотрение которых я опущу и приведу конечные результаты, причем с запасом:

Материал провода	Скрытая проводка	Открытая проводка
Медь	Iρ=6 А/мм2	Iρ=10 А/мм2
Алюминий	Iρ=4 А/мм2	Iρ=6 А/мм2

Пример расчета:

Имеем: суммарная мощность нагрузки в линии – 2,2 кВт, проводка открытая, провод – медный. Для расчета используем следующие единицы измерения: ток – Ампер, мощность – Ватт (1кВт=1000Вт), напряжение – Вольт.

S=I/Iρ=(2200/220)/10=1мм2

Если провести соответствующие расчеты для всего ряда сечений проводов, то можно получить соответствующую таблицу.

В начало

Таблица сечения проводов

Сразу предупреждаю, данные из различных источников могут отличаться. Это различие определяется величиной запаса по мощности. Приводя расчеты я этот запас взял по максимуму, памятуя, что лучше купить более мощные, соответственно более дорогие провода, нежели потом переделывать сгоревшую электропроводку.

Предлагаю Вашему вниманию обещанную в начале статьи таблицу:

Лишний раз настоятельно рекомендую использовать провода с медными жилами.

В начало

Основные разновидности

Медь и алюминий — это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной. Кабельные изделия и виды электрических проводов для монтажа электрической проводки в жилых и других объектах делятся на несколько типов:

мощные силовые электрические кабели;
специальные самонесущие кабели;
электрические провода для скрытой и открытой проводки;
монтажные проводники и так далее.

Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам.

Правильный выбор электрического кабеля или провода — это очень ответственное дело, от которого зависит безопасность недвижимости и собственное здоровье. Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуеся тщательно выбирать электротехническую продукцию, соответствующую ПЭУ (правилам устройства электроустановок).

Марки алюминиевых проводов

СИП – самонесущий изолированный провод. Используется в воздушных линиях электропередач напряжением вплоть до 35 кВ. Количество жил – от 1 до 4. Маркировка выглядит подобно этой: «СИП 1, СИП 2» и так далее. Если после цифры присутствует буква «А», значит нулевая жила изолирована, если нет – то ноль без изоляции. Жилы покрыты устойчивым к УФ-излучению полиэтиленом. От маркировки может изменяться количество жил и их конструкция. Отличительная особенность у марки СИП 3 – это то, что он одножильный сталеалюминевый провод.

АПВ – провод алюминиевый с монолитной изолированной жилой, производится в диапазоне сечений от 2,5 до 16 кв. мм. Используется для сборки электрических схем, щитов и шкафов, можно применять для сборки арматуры осветительных приборов. Продукция этой марки прокладывается в стенах, трубах, лотках. Рассчитан на напряжение до 1000 В 50 Гц. Материал изоляции – ПВХ-пластикат.

А – неизолированный провод, используется на воздушных линиях электропередач. Провода состоят из тонких проволок, скрученных в так называемый повив. Диапазон сечением 16-750 кв. мм.

АС – неизолированный провод, отличается от предыдущего только наличием стального сердечника, что делает его более жестким и устойчивым к механическим воздействиям.

Кабели

Кабель – одна или несколько изолированных жил, заключенных в общую герметизированную оболочку (свинцовую, алюминиевую, резиновую, пластмассовую), поверх которой в зависимости от условий прокладки и эксплуатации может броневая оболочка (покрытие из стальных лент или плоской или круглой проволоки). Такие кабели называются бронированными. Кабели без брони применяются там, где нет возможности механических повреждений.

По области применения подразделяются на следующие виды:

Силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках для создания кабельных линий. Выпускаются с медными и алюминиевыми жилами с изоляцией из бумаги, ПВХ, полиэтилена, резины и других материалов, имеют свинцовые, алюминиевые, резиновые или пластмассовые защитные оболочки.

Контрольные кабели применяются для питания различных электротехнических устройств сигналами низкого напряжения, создания цепей контроля. Могут иметь медные или алюминиевые жилы сечением от 0,75 до 10мм2.

Кабели управления применяются в системах автоматики и обычно имеют медные жилы, пластмассовую оболочку и защитный экран, который защищает от механических повреждений и электромагнитных помех.

Кабели связи предназначены для передачи сигналов связи, разделяются на высокочастотные для дальней связи и низкочастотные для местных линий связи.

Радиочастотные кабели используются для обеспечения связи между радиотехническими устройствами. Имеют коаксиальную конструкцию с центральной медной жилой , которая имеет изоляцию из полиэтилена или второпласта, поверх изоляции имеется внешний проводник и оболочка из ПВХ или полиэтилена.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Мощность (диаметр провода)

Важнейшим параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. Максимальная мощность передаваемой по проводнику электроэнергии зависит от сечения этого самого проводника

Потому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу. Зачастую бытовой техники, и прочих приборов электротехнических изделий, указывают на этикетке и в прилагаемой документации максимальную и среднюю мощность потребления

Если, к примеру стиральная машина в процессе стирки стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды. То, это большая мощность и естественно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. В случае, когда к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них. Средняя мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.

К примеру, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.

В некоторых особенных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Но дело в том, что большая часть техники не рассчитана на такое электронапряжения. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерном распределением токовой нагрузки на все фазы.

Стандартные сечения кабелей с бумажной изоляцией, мм2

Таблица 3.25

Кабели с жилами	Напряжение, кВ
медными	алюминиевыми	6,10	20	35
с нормально пропитанной изоляцией
—	ААГУ, ААШвУ, ААШпУ, ААШпсУ	10-240	—	120-400**
СПУ, СПлУ, СблУ, СБ2лУ, СБнУ, СБГУ, СГУ, СБУ, СКлУ	ААБлУ, ААБ2лУ, АСПУ, АСПлУ, АСБУ, АСБГУ, АСГУ, АСКлУ, АСБлУ, АСБ2лУ	10-240
СГ	АСГ, ААГ, ААШв, ААШп	–	25-400*	—
ОСК, ОСБ, ОСБн, ОСБГ	АОСК, АОСБ, АОСБн, АОСБГ	–	25-185	25-185
ОСБУ, ОСБГУ, ОСКУ	АОСБУ, АОСБГУ, АОСКУ	–	–	120-150*
пропитанные нестекающим составом
ЦСШвУ	ЦАСШвУ	–	–	120-400*
	ЦААШвУ, ЦААШпсУ	25-185	—	120-400*
ЦАСБлУ, ЦСПлУ, ЦСБУ, ЦСБГУ, ЦСБлУ, ЦСПнУ	ЦААБлУ, ЦАСПлУ, ЦААБ2лУ, ЦАСБУ, ЦАСБГУ	25-185
ЦОСБУ, ЦОСБГУ	ЦАОСБУ, ЦАОСБГУ	—	—	120-150*

* Кабели изготавливаются из трех изолированных жил в отдельной свинцовой оболочке.

** Кабели изготавливаются с одной жилой.

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

UTP, или незащищенная, без общего экрана для пар проводов;
FTP, или фольгированная, с экраном из алюминиевой фольги;
STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Виды кабеля марки ВВГ

Для различных задач придуманы следующие виды силового ВВГ-кабеля:

ВВГнг, расшифровка — негорючий;
ВВГнг ls, расшифровка маркировки — без образования дыма и газа при возгорании;
ВВГнг FRLS — устойчив к высоким температурам;
ВВГ п — плоский по форме;
ВВГнг (а) — пожароустойчивый.

У каждого из этих видов есть особые теххарактеристики.

У ВВГнг характеристики отличаются своей универсальностью. Медный силовой провод совместим с монтажом в воде, на суше, на высоте до 4300 м, в сухих и влажных помещениях. Не распространяет горения. Расшифровка ВВГнг — «винил/винил/голый/негорючий». Количество жил — от 1 до 6, если их больше двух, производят скручивание.
Для кабеля ВВГнг Is технические характеристики немного отличаются. Дело в том, что он создан для мест с особо высокой вероятностью возгорания. Для ВВГнг Is расшифровка маркировки выглядит так: вининл/винил/голый/негорючий/низкий уровень дыма (ls, или «Low Smoke» в переводе с англ. означает «мало дыма»). У него еще есть подвид ВВГнг A Is с такой расшифровкой: (А) — категория нераспространения горения по ГОСТу. Отличия — допустимо прокладывать в пучках, форм-фактор может быть круглым, треугольным, плоским. В кругложильной проводке этого типа используется девулканизированная резина и заполнитель без галогенов + оболочка с антипиреновыми свойствами. Предельная температура токоведущих жил при коротком замыкании составляет +400⁰С.
ВВГнг FRLS — то же самое, что и НГ, только на английском. FRLS означает Fire Resistance Low Smoke, то есть «огнестойкий с малым количеством дыма».

Обратите внимание на испытания горючести различных проводов ВВГ. Еще один интересный тест разных кабелей:

Еще один интересный тест разных кабелей:

Марки проводов

Маркировка проводов содержит указания о материальном исполнении. Если в обозначении отсутствует буква «А», то изделие произведено из меди. Самыми популярными марками считаются:

Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже
Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)
Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

ППВ — это плоский провод с изоляционным слоем из ПВХ-пластиката. Число жил может быть от 2 до 3 шт, сечение при этом составляет 0,75-6 кв.мм. Работает от переменного или постоянного напряжения 450 В и 1000 В соответственно. Температурные условия эксплуатации от -50 град до +70 град. Нашел применение при установке систем освещения и силовых линий.

ПВС — термостойкий, износоустойчивый многожильный проводник с цветной ПВХ-изоляцией. Сечение колеблется от 0,75 кв.мм до 16 кв.мм. Параметры сети — напряжение 380 В, частота 50 Гц. Применяется при установке розеток, производстве удлинителей.

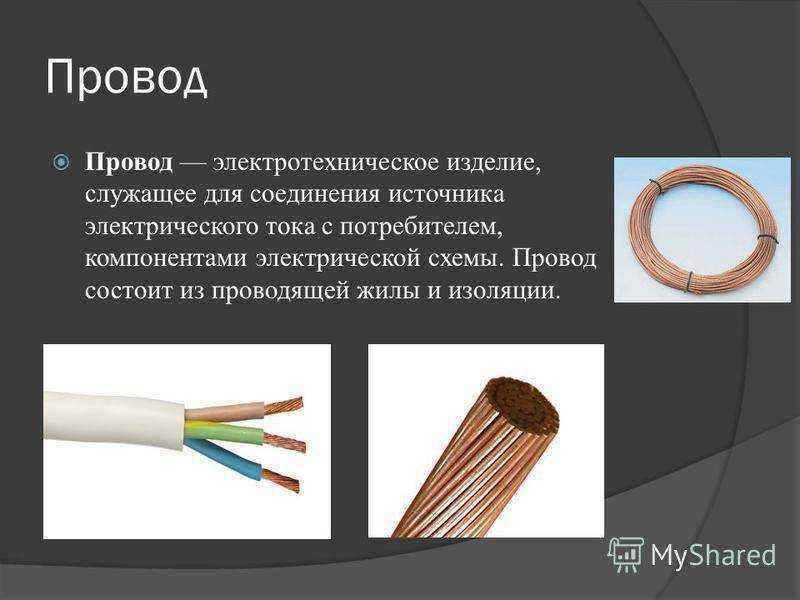

Провода

Изделие, состоящее из одной, двух, или большего количества изолированных или не изолированных жил в общей неметаллической, металлической или волокнистой оболочке. Одножильный провод иногда выполняется голым – с воздушной изоляцией. Многожильные бывают только изолированными. Изолированный провод иногда делают в защищенном исполнении – для противостояния механическим воздействиям. Обычный изолированный провод называют незащищенным.

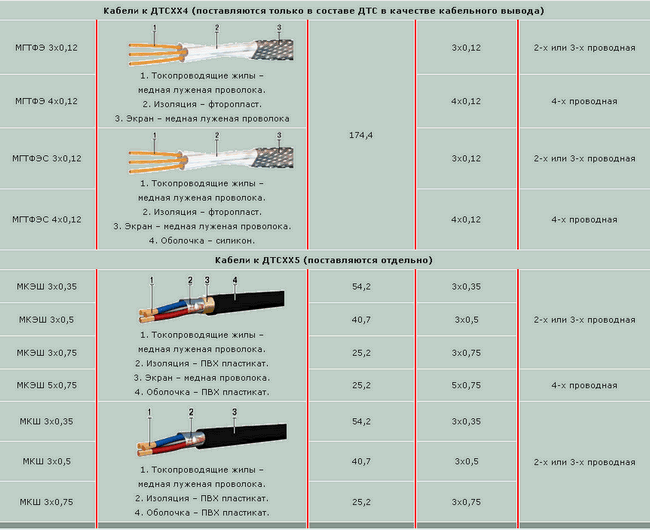

Примеры маркировка обозначений проводов:

АПР 3*4 – 500 – трехжильный, алюминиевый, с резиновой изоляцией, сечение жил – 4 квадратных миллиметра, максимальное напряжение – 500В;
ППР 2*2,5 – 380 – плоский провод двухжильный, медный, с резиновой изоляцией, сечение жил – 2,5 квадратных миллиметра, максимальное напряжение – 380В;
ПВС – многожильный медный с оболочкой и изоляцией из ПВХ;
ПУНП – провод жесткий, с медной жилой, с оболочкой и изоляцией из ПВХ;
МГШВ – монтажный, жила многопроволочная, материал изоляции – полиамидный шелк;
МШВ – монтажный, жила однопроволочная, изоляция – волокнистая и из ПВХ.
ТРП – телефонный провод жила медная, изоляция – полиэтилен.

Преимущества медной жилы:

1. Большая электрическая проводимость

2. Меньшая подверженность коррозии

3. Долговечность. Срок службы медных проводов 20-25 лет, а алюминиевых 10-15 лет.

4. Большая прочность и гибкость (алюминиевая проволока может ломаться).

5. Не горюч. При возгорании одного провода огонь не переходит на другие проводники, при этом оболочка постепенно плавится, выделяя незначительное количество вредных веществ.

6. Медь не окисляется на воздухе, в отличие от алюминия. А из-за окисления на таком проводнике образуется тугоплавкая окисная пленка, которая увеличивает сопротивление и ухудшает контакт. Место с неустойчивым соединением может перегреваться и искрить.

7. Медные проводники обеспечивают надежное электроснабжение. Создают стабильный контакт, не допуская замыкания на местах присоединения к электроприборам. А алюминиевые проводники, имея низкий предел текучести, могут выскальзывать из зажимов, поэтому места крепления требуют постоянного контроля.

8. Жилы из меди имеют меньшее сечение и меньшее сопротивление, а значит, на производство проводника с медной проволокой затрачивается меньше материала на защиту и изоляцию.

9. Кабели и провода с медными жилами обладают хорошей виброустойчивостью. И благодаря этому свойству используются не только в проводке, но и на различных движущихся объектах.

Основные виды медного кабеля.

1. Силовые. Самая популярная разновидность медных проводников. Широко применяется при монтаже электропроводки в помещениях и зданиях, для передачи энергии от станции к подстанциям, промышленным предприятиям и другим объектам. Имеет до 5 жил, изоляция может быть бумажная, пластмассовая или резиновая. Назначение может быть разным и зависит от маркировки кабеля.

ВВГ и ВВГЭ используют для монтажа одиночных кабельных линий в помещениях и установках.

Кабель ВВГнг-LS (негорючий, с низким газо- и дымо- выделением) – это кабель с повышенной пожаробезопасностью, применяется в местах большого скопления народа: на стадионах, залах, в метро. Можно прокладывать в почве, использовать на АЭС.

Кабель с пометкой нг-FRLS ( огнестойкий, негорючий, с низким газо- и дымо- выделением)- используется при установке пожарных сигнализаций, насосах и на путях эвакуационных выходов. Во время пожара такой кабель продолжает проводить электричество в течении ещё 2-3 часов.

2. Контрольный кабель. Применяют для присоединения различных электроприборов, механизмов и распределительных устройств. Прокладывают в тоннелях и каналах, при условии дополнительной защиты от внешних повреждений.

3. Бытовые. Бывают как одножильные, так и многожильные. Кабели с одной жилой используют для подключения сварочных аппаратов. А кабели с несколькими жилами применяют для производства переносок, для работы на улице.

4. Сигнально-блокировочные кабели используются для передачи сигналов. Для дальней связи и локальной.

Конечно, видов силовых кабелей гораздо больше, здесь перечислены самые распространенные.

В компании ООО «Корпорация «ЭНЕРГОСВЯЗЬКАБЕЛЬ» вы можете приобрести кабели любых марок и размеров, присылайте ваши заявки на почту [email protected]

Провода и кабели маркируют буквами

Первая буква — материал жилы:

А — алюминий
Буквы нет — медь

Вторая буква — в обозначении провода:

П — провод (ПП — плоский провод)
К — контрольный
М — монтажный
МГ — монтажный с гибкой жилой
П(У или Ш) — монтажный с гибкой жилой

Третья буква — в обозначении провода и кабеля; материал изоляции жил:

В или ВР — поливинилхлоридная (ПВХ)
П — полиэтиленовая
Р — резиновая
Н или НР — найритовая (негорючая резина)
Ф — фальцованная (металлическая) оболочка
К — капроновая
Л — лакированная
МЭ — эмалированная
О — оплетка из полиамидного шелка
Ш — изоляция из полиамидоного шелка
С — из стекловолокна
Э — экранированная
Г — с гибкой жилой
Т — с несущим тросом

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква — особенности конструкции:

А — асфальтированный
Б — бронированными лентами
Г — гибкий (провод), без защитного покрова (силовой кабель)
К — бронированный круглыми проволоками
О — в оплетке
Т — для прокладки в трубах

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

Расчетные данные маслонаполненных кабелей и кабелей с пластмассовой изоляцией 110–220 кВ (на 1 км)

Tаблица 3.30

Сечение жилы, мм2	Маслонатпненные	С пластмассовой изоляцией
г, Ом	110 кВ	220 кВ	r0, Ом	110 кВ	220 кВ
х0, Ом	b0, квар	х0, Ом	b0, квар	х0, Ом	b0, квар	х0, Ом	b0, квар
150	0,122	0,200	1180	0,160	3600	–	–	–	–	–
185	0,099	0,195	1210	0,155	3650	–	–	–	–	–
240	0,077	0,190	1250	0,152	3780	–	–	–	–	–
270	0,068	0,185	1270	0,147	3850	0,092	0,120	450	0,120	1100
300	0,0611	0,186	1300	0,145	3930	–	–	–	–	–
350	0,051	0,175	1330	0,140	4070	0,086	0,116	755	0,116	1900
400	0,046	0,170	1360	0,135	4200	–	–	–	–	–
425	0,042	0,165	1370	0,132	4260	–	–	–	–	–
500	0,037	0,160	1420	0,128	4450	0,060	0,110	830	0,110	2100
550	0,032	0,155	1450	0,124	4600	–	–	–	–	–
625	0,029	0,150	1500	0,120	4770	0,048	0,100	1040	0,100	2600
700	0,026	0,145	1550	0,116	4920	–	–	–	–	–
800	0,022	0,140	1600	0,112	5030	0,040	–	1250	–	3700

Примечания.

1. Маслонаполненные кабели изготавливаются с медными жилами, кабели с пластмассовой изоляцией – с алюминиевыми жилами.

2. Параметры маслонаполненных кабелей 330 и 500 кВ с сечением медных жил 500 мм2 следующие: rо = 0,032 Ом/км; хо — 0,075 и 0,044 Ом/км; bо — 9000 и 17 000 квар/км для напряжений 330 и 500 кВ соответственно.

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления схемы разводки электрики и подбора кабельной продукции.
