Теплый пол электрический

Какой теплый пол лучше, с нагревательным матом или кабелем.

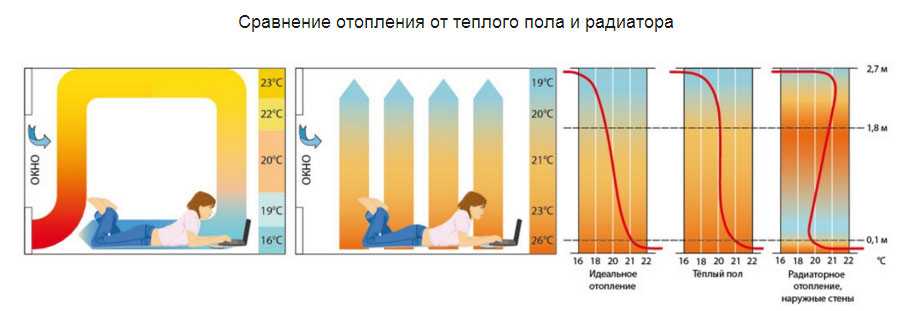

Именно таким образом создается естественное комфортное тепло для человека.

Например в конвекторах, горячий воздух сначала идет по потолку, и только уже потом, достаточно остывший, опускается вниз.

Еще немаловажное преимущество теплых полов, это несколько режимов его работы:

как основной обогрев

как дополнительный, только в качестве комфортного тепла

А сколько свободного места у вас появится в комнатах при отсутствии батарей и радиаторов отопления.

Перед покупкой очень важно правильно рассчитать свободную площадь под теплый пол, т.е. то место, где нет никакой стационарной мебели

Сюда можно включить:

шкафы

холодильник

стиральную машинку

саму ванную

Также не забывайте про минимальные отступы от стен.

Для этого сначала потребуется уложить аквапанели, а уже затем маты или кабель.

Если нет аквапанелей, можно использовать асбестовую плиту.

Его можно использовать в двух режимах, как в качестве основного источника отопления, так и в качестве дополнительного.

Преимущества:

при монтаже вы самостоятельно сможете отрегулировать мощность на один квадратный метр, уложив, то или иное количество кабеля

Регулируется это простым изменением шага укладки на монтажной ленте.

В итоге создается эффект ”печи”. За счет того, что стяжка медленно остывает, кабель у вас включается реже и электроэнергии тратится меньше.

Теплый пол из кабеля можно использовать в помещениях с большими теплопотерями – это лоджия и первый этаж с холодным подвалом. Однако не забывайте про теплоизоляцию.

Помимо перечисленных плюсов имеются и минусы.

Недостатки:

нагревательному кабелю необходимо гораздо больше времени для полного прогрева помещения и самого напольного покрытия

Как вариант, можно использовать для автоматического включения программируемое оборудование, например простейшее реле времени электронного или механического типа.

Такой вид теплого пола подойдет в том случае, если у вас уже готова стяжка и все что осталось сделать, это уложить плитку.

Еще его можно залить наливным полом, толщиной не более 5-10мм, после чего под гребенку монтируется плитка или другое покрытие.

Преимущества

нагревательный мат уже продается как готовое изделие с определенным рассчитанным шагом

Для кафеля нужно всего 10 или 15 минут. Особенно это выгодно при небольших площадях обогрева, например в ванной. Там как правило, площадь теплого пола от 0,5м2 до 3м2.

Например, кладете под кафельную плитку (не керамогранитную) нагревательный мат. У кафеля самая лучшая теплоотдача.

При этом ваши ноги, которые босиком отчетливо различают изменения даже в 1 градус, ни коим образом не почувствуют так называемую ”тепловую зебру”. Потому что пол прогреется полностью.

Чтобы подобная зебра вообще никогда не ощущалась, необходимо укладывать кабель с шагом не более 8-10см.

Однако малую глубину укладки можно отнести и к недостатку, вследствие быстрого остывания после отключения питания. Но если вам важна не экономия, а скорость прогрева помещения, то ваш выбор – однозначно мат.

отсутствует необходимость высоко задирать уровень пола

А следовательно не будет проблем с высотой дверных проемов и подбором дверей.

Недостатки

нагревательные маты производятся с определенной кратностью к площади обогрева 0.5м2, 1м2, 2м2 и т.д.

То есть, если вам нужно обогреть 5.2м2, то придется покупать минимум 6м2 и думать куда же засунуть оставшиеся излишки.

Поэтому большинство специалистов советуют округлять площади в меньшую сторону.

ограничение шириной мата

При раскладке на площадях со сложной конфигурацией потребуется определенный опыт или совет специалистов, дабы избежать пробелов в тех или иных местах.

В целом обе системы очень надежны и имеют срок службы 15-20 лет. При малых площадях расход электроэнергии у них примерно одинаков. Поэтому главным критерием при выборе становится вопрос стяжки.

Если есть желание и возможность ее сделать, то выбирают кабель, а если поднять пол уже никак не представляется возможным, по техническим или экономическим причинам, то покупают нагревательный мат.

Сравнить текущие цены нагревательных матов, греющего кабеля и инфракрасного теплого пола можно здесь.

Виды теплых полов

Чтобы выявить все плюсы и минусы систем, необходимо подробнее разобрать классификацию. Теплый пол электрический подразделяется:

На инфракрасный;
Кабельный.

Также выпускается такая разновидность, как инфракрасный стержневой.

В отличие от электрических систем, водяной теплый пол бывает только одного вида, однако в качестве основного материала (труб) может использоваться как наиболее востребованные сегодня металлопластик или полипропилен, так и термостойкий или сшитый полиэтилен, а также медь.

Большой популярностью сегодня пользуются электрический кабельный вариант и водяной из полиэтиленовых труб, поэтому выбирать будем между ними.

Водяной теплый пол

Конструкция представляет собой разветвления труб, по которым течет вода. В качестве теплоносителя могут выступать и другие растворы, например, гликоли. Сфера применения практически не ограничена (кухни, спальни, прихожие, ванные и др.).

Наиболее рентабельно использовать водяной теплый пол в доме с газом. Кроме того, система как нельзя лучше подходит для жилищ, где расстановка мебели пока не была распланирована.

Преимущества водяного теплого пола следующие:

Возможность сплошного монтажа, что обеспечит равномерный обогрев. То есть трубную систему можно прокладывать по периметру всей комнаты. А вот электрические нужно устанавливать только на те участки, на которые не будет ставиться мебель.
Отсутствие необходимости закладки скрытой электропроводки;
Ремонтопригодность. При повреждении трубы можно достаточно легко произвести замену.
Функция энергоносителя может быть возложена как твердотопливные, газовые и электрические котельные установки, а также системы теплого насоса. Именно тип котла играет определяющее влияние на общую сумму расходов на эксплуатацию.

Есть еще одно достаточно спорное преимущество – дешевизна эксплуатации. Действительно несколько лет назад установить водяную конструкцию было намного дешевле, поскольку стоимость газа была ниже электричества.

Сейчас же наметилась тенденция повышения цены за кубометр природного ресурса. Тем не менее, на сегодняшний момент, обслуживание водяных систем пока дешевле, нежели кабельных.

Есть у системы и существенный минус – трудоемкость самостоятельного монтажа.

Во-первых, чтобы закрепить трубы к полу необходимо просверлить не один десяток отверстий.

Во-вторых, для обеспечения оптимального и эффективного прогрева следует залить достаточно толстый слой стяжки.

К недостаткам можно также отнести вероятность деформации и впоследствии протечки полиэтиленовой трубы.

Электрические полы

Каждый вид электросистем отличается по техническим характеристикам. Для примера, инфракрасные установки не требуют сооружения цементно-песчаной подушки (стяжки), а кабельные – наоборот.

Чтобы определиться, что выбрать: теплый пол водяной или электрический, необходимо сравнить кабельные конструкции с водяными. Электрические также универсальны в применении и могут прокладываться как во всем жилище, так и в отдельных комнатах.

Электрический теплый пол имеет следующие преимущества:

Неоспоримый плюс – легкость монтажа, что сокращает время ремонтных работ. Стяжка должна быть не такой толстой, а в некоторых случаях ее и вовсе можно исключить (инфракрасная пленка, случай с электрополом в матах, когда укладка отлично осуществляется в слой плиточного клея и т. п.).
Возможность монтажа непосредственно под декоративный финишный материал;
Допустимо обогревать небольшие отдельные помещения (санузлы, балконы, кладовые), исключая необходимость установки котла и разветвления труб.

Минусов несколько:

Высокая смета расходов на эксплуатацию;
Нельзя монтировать под тяжелые предметы из-за большой вероятности перегорания кабелей под грузом. Вдобавок, точечная нагрузка тоже может губительно сказаться и привести к поломке.
При поломке нужно заменить весь участок кабеля или мата. Локальный ремонт невозможен.

Некоторые отмечают, что электромагнитное поле, создаваемое такими система обогрева, негативно влияет на человека, однако научного подтверждения этому нет.

Электрический теплый пол на деревянный пол. Электрические теплые полы на деревянный пол

Внимание! Это средство спасло мой брак, благодаря нему я почувствовал себя снова молодым. Нужно было всего лишь

Жизнь в деревянном доме комфортна не только из-за его натуральности, но и благодаря низкой теплопроводности дерева. Считается, что дом из бруса или бревна не требует дополнительного утепления, однако это утверждение не соответствует истине.

Действительно, в деревянном доме можно жить, не утепляя его.

Однако с приходом холодов такая оплошность дает о себе знать ледяным полом и огненными батареями, приводящими к чрезмерному расходованию энергоресурсов, и, как следствие, к повышенным счетам за оплату электроэнергии или газа.

Утепление деревянного пола

В процессе утепления дома необходимо особое внимание уделить теплоизоляции пола. Ведь в частном доме, в отличие от квартиры, под полом находится земля, а значит, в любом случае пол останется холодным

Решить эту проблему позволяют системы теплого пола. Причем целесообразнее эксплуатировать именно водяной обогрев.

Электрические теплые полы

Но учитывая сложности монтажа, можно остановить свой выбор на электрическом варианте, используя его либо в отдельных помещениях, требующих повышенного уровня комфорта, к примеру, в санузлах под плитку, либо в качестве дополнительного источника тепла.

Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима в деревянном доме.

Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.

Типы кабельного теплого пола

Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.

Инфракрасные маты теплого пола

Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.

Конструкция инфракрасного пленочного пола

Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.

Конструкция кабеля теплого пола

Основные требования по монтажу электрического теплого пола

Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.

Схема устройства пола по деревянному основанию

Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом.

Кабельные полы

Что собой представляет классический кабельный подогрев поверхности? Он функционирует с помощью специального нагревательного кабеля, залитого стяжкой, который отдает тепло при включении в сеть. Кабель может быть одножильным и двухжильным. При выборе ориентироваться стоит на такие параметры:

Одножильный кабель дешевле, но его электромагнитное излучение выше.
Двужильный кабель проще в подключении, электромагнитное излучение значительно меньше, цена гораздо выше, чем у одножильного.

Одножильный и двухжильный кабеля

Следующий критерий, на который стоит обратить внимание – мощность системы дополнительного отопления, она колеблется в диапазоне от 150 до 110 Вт/кв. метр

Этот показатель напрямую зависит от квадратуры помещения, в котором монтируется подогрев. Чем выше мощность, тем сильнее он подогревает поверхность и соответственно, больше тратится электроэнергии.

Схема монтажа кабельного теплого пола

Еще один важный момент: ширина шага кабеля при монтаже системы. Укладку кабеля нужно производить таким образом, чтобы при прогреве поверхности не оставалось больших холодных участков. Они создадут не только дискомфорт, но и могут повредить, покоробить напольное покрытие.

Обязательная часть кабельного электрического подогрева – терморегулятор, который позволит не только контролировать температуру, но и нагревать поверхность постепенно, что очень важно, если в качестве напольного покрытия используется ламинат. Этот вариант хорошо сочетается с кафельным или плиточным покрытием в ванных и кухнях

Маты

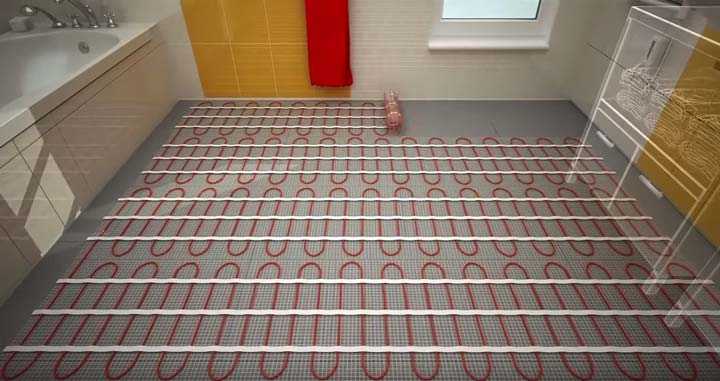

Электрические маты – модифицированный теплый пол, с помощью которого можно облегчить процесс монтажа. Они представляют собой плотную сетку-основание, на которой укреплен кабель. Ширину шага в таком случае рассчитывать не нужно. Достаточно раскатать маты в нужно направлении, зафиксировать сетку и осуществить минимальную стяжку. Чем хорош такой вариант?

Мощность у матов выше, чем у классического электрического подогрева. Она составляет от 160 до 180 Вт/кв. метр. Поэтому это более энергопотребляющий вариант. Однако большинство выпускаемых модификаций снабжено терморегуляторами с контролем от перегрева, что значительно увеличивает сроки эксплуатации.
Монтаж с подложкой из термоизолирующего материала позволит сократить расход энергии при работе термоматов.
Небольшой слой стяжки (до 3 см) увеличит теплоотдачу, в этом смысле термомат наиболее эффективный вариант кабельного пола.
Монтаж можно произвести самостоятельно, так как система снабжена всеми необходимыми терморегуляторами и датчиками.

Современные компании, специализирующиеся на подобном оборудовании выпускают большое количество разновидностей электрических матов с различными дополнительными характеристиками: с одно- и двухжильными кабелями, в виде сэндвича с термоизолирующей подложкой, который не требует стяжки и так далее.

Монтаж тёплого пола Electrolux

Существенными недостатками можно назвать высокую стоимость и энергопотребление такого подогрева. Какой вариант лучше выбрать – зависит от ваших финансовых возможностей.

Автоматическое управление температурой в доме

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .

Как известно, теплый пол может быть или «комфортным» или «отопительным».

«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.

«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.

Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.

Датчик температуры воздуха в помещении находится в корпусе термостата.

В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.

Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

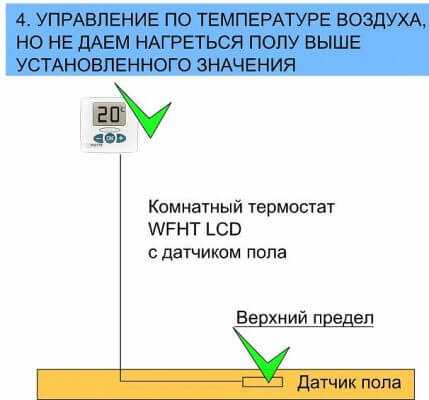

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.

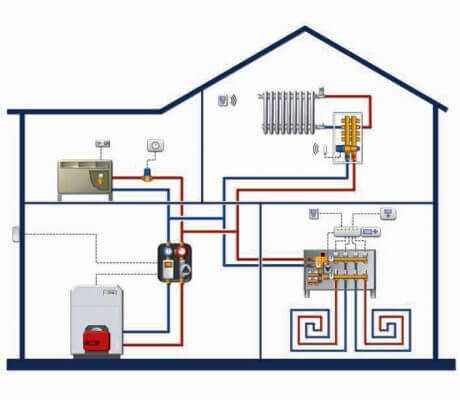

Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.

Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.

Плюсы и минусы мата/кабеля для электрического теплого пола

Принцип работы нагревательного кабеля для теплого пола

Вопрос про особенности выбора матов или кабеля нам задал один заказчик и мы решили объяснить разницу между тем и другим способом обогрева пола в данной статье. Отличительной особенностью кабеля является укладка в стяжку на всю глубину. Благодаря этому прогревается весь слой стяжки и финишного покрытия, а они уже отдают тепло. Чтобы не греть потолок соседям снизу, нужно проложить изолирующий материал, что может привести к увеличению высоты пола.

Есть некоторые тонкости в укладке кабеля для теплого пола, поэтому в Симферополе или Крыму рекомендуем обратиться к специалистам нашего агентства.

Электрический теплый пол

Если вы решили обойтись своими силами, не промахнитесь с глубиной залегания кабеля, иначе придется долго ждать тепла. Оптимально, если прогрев стяжки и пола из плитки занимает 3-6 часов, значит, все сделано верно.

Некоторые специалисты считают, что кабель позволяет греть пол лучше, но электричества при этом потребляет больше матов. Сэкономить электроэнергию можно отключением кабеля в периоды вашего отсутствия дома. Для этого подойдет система умный дом или в конце концов электронный терморегулятор, хоть он и дороже обычного механического. Кабель позволяет обыграть любой рельеф и искажение поверхности. И главное, он дешевле! Но это не точно..

Особенности матов для электрического теплого пола

Рассмотрим маты и постараемся понять, почему же их выбирает большинство покупателей? Маты существенно упрощают работу, т.к. укладываются непосредственно на готовую стяжку перед финишным покрытием, обычно перед укладкой плитки на плиточный клей. Из-за простоты монтажа оказывается, что на теплый пол в Симферополе цена матов выше, чем просто кабеля. Мат быстро нагревает пол и не греет лишнее. Еще маты используют уже тогда, когда в стяжку уложены трубы и невозможно использовать кабель.

Некоторые мастера утверждают, что только кабелем теплого пола можно обеспечить отопление в любом уголке помещения, однако это не так. Скорее всего в Крыму нет или мало домов с округлыми стенами, а значит укладка мата в большинстве случаев будет происходить без особых затруднений. Мастера Инжинирингового агентства не раз сталкивались с размещением матов в труднодоступных местах и выходили из положения путем перекраивания мата. Пример такого монтажа есть в работах нашего агентства.

В плане общих затрат (цена материалов и работа) существенной разницы между матами и кабелем увидеть не получится.

Греющий кабель или мат — что выбрать для системы «теплый пол»?

Кабельные нагревательные полы, часто используются как альтернатива централизованному обогреву. Секции, которые состоят из одно или двухжильных проводов, прекрасно справляются с отоплением загородных домов, в которых нет возможности использовать централизованное отопление. Немаловажным фактором, играющим роль в пользу выбора кабельных нагревательных полов, служит то, что они могут использоваться на первых этажах многоквартирных зданий.

Правила выбора и монтажа кабельных нагревательных полов

Для того чтобы нагревательные элементы эффективно справлялись с поставленной задачей, чтобы теплоотдачи хватало для обогрева помещения без установки дополнительных обогревательных приборов, важно учесть некоторые нюансы при выборе кабеля и укладке всей системы

Важно подобрать достаточную мощность греющего кабеля. Мощность греющего кабеля необходимо подбирать с учетом напольного покрытия в помещении

Если в комнате пол покрыт паркетной доской, ламинатом, пробковым покрытием, то для обогрева достаточно использовать провод 140 Вт/м2. Если в качестве напольного покрытия уложен кафель или камень, то мощность греющего кабеля должна быть выше в пределах 150 Вт/м2. – 200 Вт/м2. Учитывать, как будет использоваться такой вид отопления. Если кабельные нагревательные полы будут основным источником отопления, то мощность кабеля должна быть больше. Если этот способ будет как дополнение к основному отоплению, то мощность греющего кабеля необязательно должна быть высокой. Выбор мощности греющего кабеля напрямую зависит от размеров помещения, где он будет использован. В просторных комнатах с высокими потолками и большими окнами, этот показатель должен быть в пределах 200 Вт/м2. – 220 Вт/м2. Для небольших комнат вполне достаточно кабеля мощностью 160–180 Вт/м2. Заливка кабеля проводится песчано-цементной смесью. Высота готового нагревательного пола равна около 4см. Главное, чтобы высота заливки была достаточной толщины. Поэтому кабельные полы больше подходят для комнат с высокими потолками.

Нагревательные маты

Нагревательные маты — альтернативны вариант для обустройства теплого пола, если нет возможности использовать заливную стяжку. Нагревательные маты часто используют как дополнительное отопление на кухне, в бассейне, сауне, санузле и других помещениях. Преимущества использования нагревательных матов

Просты в укладке. С укладкой справится даже человек не имеющие опыта работы с термоматами. Хотя с укладкой можно справиться самостоятельно, достаточно расстелить рулон термомата, зафиксировать на основании и уложить финишное покрытие, помощь профессионалов будет не лишней, а выполненная работа качественней.
Длительный срок эксплуатации. Выполненные из прочного материала нагревательные маты прослужат не один год.
Монтаж нагревательных матов, не влияет на толщину полов. Особенно это понравится тем, у кого не слишком высокие потолки. Ведь «теплый пол» не сделает помещение ниже, забрав драгоценные сантиметры.

Что лучше выбрать нагревательные кабели или маты?

При выборе «теплого пола» многие часто задают себе вопрос: «Что выбрать нагревательные кабели или нагревательные маты?». Ответ зависит от того в каком помещении будут использоваться тот или иной способ обогрева. Ведь каждая из систем подходит для определенной цели использования и категории помещений. Кабели более экономично расходуют электроэнергию. Ведь при укладке кабеля в штробы или заливке цементно-песчаной смесью поверх нагревательного элемента, обеспечивает равномерный прогрев и долгое остывание стяжки. Хороший вариант для комнат с высокими потолками. Ведь если заливка осуществляется поверх нагревательного элемента, то высота потолков уменьшается на несколько сантиметров. Нагревательные маты больше подходят для дополнительного обогрева. Если стяжка уже уложена или нет возможности ее заливки. Хороший вариант быстрого обустройства системы «теплый пол». При грамотном подходе, нагревательные кабели и маты, прослужат долгие годы. Создадут уютную, комфортную атмосферу в помещении, при этом не потребуются огромные затраты на электроэнергию. Выбирая тип нагревательного элемента, главное прислушиваться к рекомендациям специалистов. Накопленный опыт работы, позволяет им предлагать оптимальный вариант для клиента с учетом особенностей помещений, где будет использоваться система. Правильные расчеты мощности кабеля, с учетом напольного покрытия, высоты потолков и особенностей помещения, укладка в соответствии с необходимыми требованиями, позволят использовать нагревательные элементы долгие годы, не беспокоясь о счетах за электроэнергию.

Теплый пол в деревянном доме без стяжки. Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

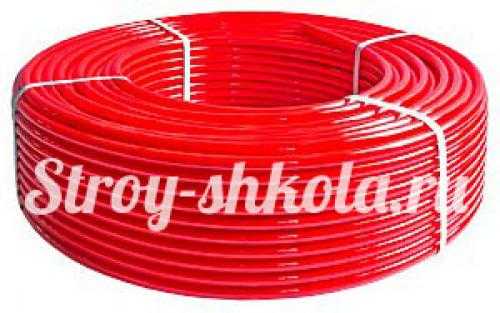

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Труба настильного типа для теплого пола

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Образец деревянного модуля для укладки труб

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.

Врезка кабеля теплого пола в стяжку

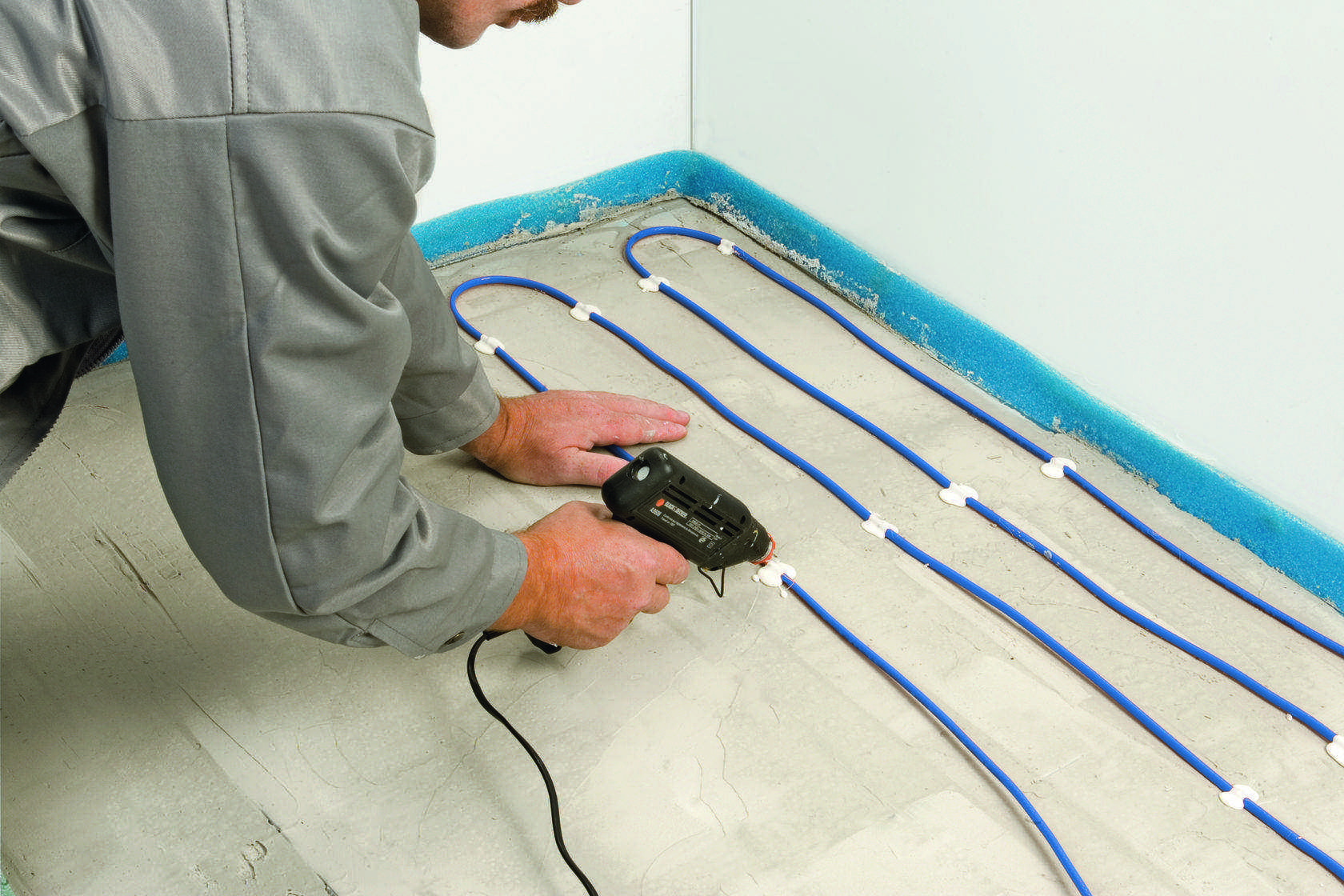

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить

Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость

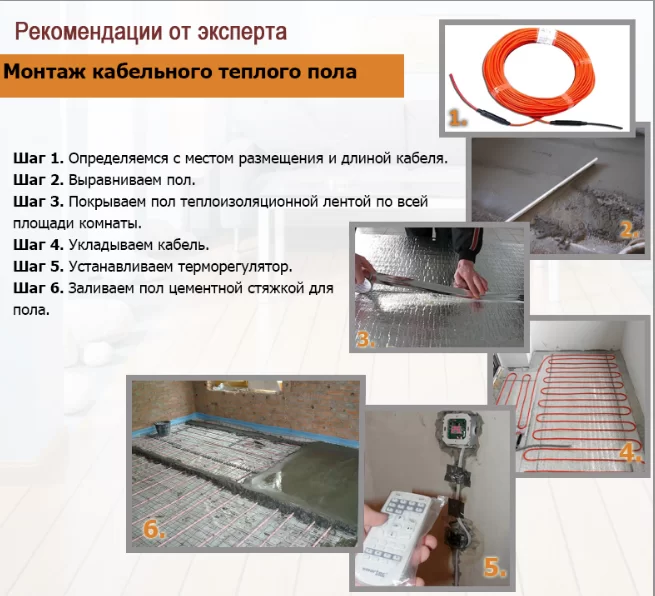

Монтаж теплого пола на основе нагревательного кабеля своими руками

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.
