Основные сведения о механическом расчёте проводов

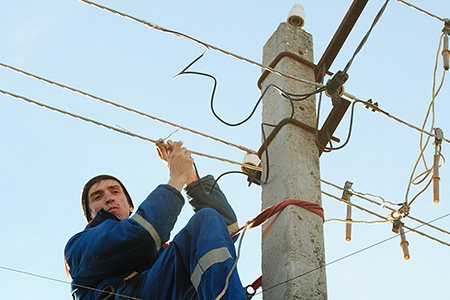

Инструкция по восстановлению ЛЭП

Отсоединяем вводы, а также убираем инородные предметы, если таковые имеются (ветки деревьев, случайно залетевшие вещи вроде воздушных шариков и так далее).
Раскручиваем бандажи и высвобождаем провод, оставляя его на траверсах опор.
Натягиваем кабель, начиная с концевой анкерной опоры. Это считается правильным, поскольку она имеет дополнительные подпорки, которые находятся вдоль линий и берут часть нагрузки на себя.
Производим процесс натяжения при помощи проводника из алюминия. Желательно взять часть размером в 20 метров. При помощи бандажа он соединяется с повреждённым участком и изолятором. После этого происходит непосредственно само натяжение.

Закрепляем на изоляторе основную часть проводом из алюминия (создаём три жилы).
Повторяем процедуру со всеми изоляторами вдоль повреждённой линии вплоть до крайней точки опоры.
После исправления повреждённых частей подключаем отводы, проверяем линию на работоспособность и безопасность. Затем, если всё в порядке, подаём заявку в компетентный орган для получения разрешения на подключении электроэнергии.

Применение

Кабель используется при монтаже воздушных ЛЭП. Кабель передает и распределяет электрическую энергию между потребителями, параметры переменного тока в сети должны соответствовать характеристикам 20 кВ (35 кВ максимум), 50 Гц. Прокладка ведется в районах с умеренным, холодным и тропическим климатом на территории промышленных и морских участков (морское побережье, берег соленого озера, площади с засоленным песком).

Проводник используется при устройстве участков трасс, ответвлений и отпаек в условиях соблюдения правил распределения напряжения. Провод самонесущий СИП-3 может монтироваться в городской черте, сельской местности, незаселенных участках, где требуется прокладка магистралей значительной протяженности с минимальными потерями напряжения. Благодаря возможности монтажа на опорах, установленных на большом расстоянии друг от друга, кабель прокладывают над историческими и архитектурными памятниками. Это не нарушает общей композиции.

Провод применим только для подключения первой категории потребителей. За счет возможности подбора требуемого сечения достигается сокращение материальных затрат на возведение дополнительных подстанций.

Ссылки по теме

ГОСТ Р 52373-2005
/ Нормативный документ от 4 декабря 2007 г. в 06:00
ГОСТ 839-80
/ Нормативный документ от 7 декабря 2006 г. в 22:39
Монтаж воздушной линии с самонесущими изолированными проводами (СИП) Иллюстрированное практическое руководство
/ Нормативный документ от 17 октября 2019 г. в 15:43
ТУ 16-705.500-2006
/ Нормативный документ от 25 июля 2017 г. в 10:17
РД 153-34.3-03.285-2002
/ Нормативный документ от 19 февраля 2007 г. в 23:28
РД 34.02.201-91
/ Нормативный документ от 12 ноября 2007 г. в 20:50
Куценко Г.Ф. Монтаж, эксплуатация и ремонт электроустановок
/ Нормативный документ от 16 октября 2019 г. в 13:57

Порядок расчета монтажных стрел провеса грозозащитного троса

Расчет монтажных стрел провеса грозозащитного троса выполняется по условию требуемой защиты элементов ВЛ тросом в грозовом режиме. Пролеты в анкерном участке имеют разную длину, поэтому требуемое расстояние по вертикали в середине пролета между верхним проводом и тросом будет различным. ПУЭ допускают соблюдение расстояния для пролета, длина которого равна габаритному пролету , т.е. считается, что в этом случае обеспечивается удовлетворительная защита тросом всех элементов ВЛ во всех пролетах анкерного участка.

Порядок расчета монтажных стрел провеса троса следующий:

1. Определяют стрелу провеса провода в габаритном пролете при t = 150С:

, (8.4)

где — напряжение в проводе в приведенном пролете при t = 150С, определенное по выражению (8.1) или по графику .

2. Определяют стрелу провеса троса в габаритном пролете в режиме грозы исходя из требуемого расстояния для габаритного пролета:

, (8.5)

где — фактическая длина гирлянды изоляторов.

3. Вычисляют напряжение в тросе в грозовом режиме из выражения:

. (8.6)

4. Из уравнения состояния определяют напряжение в тросе при температуре монтажа , принимая в качестве исходного грозовой режим:

. (8.7)

В курсовом проекте “вручную” достаточно произвести расчет напряжения в тросе в режиме монтажа при температуре , а расчеты для других значений выполнить с помощью программы “MERA2”.

5. Рассчитывают стрелу провеса троса в пролете наименьшей длины по выражению:

, (8.8)

где — напряжение в тросе в режиме монтажа при .

6. Проводят аналогичные расчеты для пролета наибольшей длины :

. (8.9)

7. Определяют величину тяжения в тросе по выражению:

. (8.10)

8. Для других значений температуры рассчитывают указанные выше величины и получают зависимости , , , , которые представляют в табличном виде и в виде графиков.

Пример расчета монтажных графиков

В качестве примера рассмотрим построение монтажных графиков для ВЛ 110 кВ, выполненной на опорах ПБ110-8 проводом АС185/29. При этом известны значения , , м. В результате проведенных ранее расчетов определены значения , , , м, м. Величина определена по таблице 3.1 для пролета, равного м методом линейной интерполяции. Она составила = 4,08 м. Исходным режимом при выполнении механического расчета провода являлся режим наибольшей нагрузки.

С помощью уравнения состояния (8.1) рассчитаем напряжение в проводе при температуре монтажа и .

В результате получим:

; .

Для наибольшего пролета м и наименьшего пролета м, определенных при расстановке опор, соответственно стрелы провеса при максимальной и минимальной температуре, рассчитанные по формуле (8.2) будут иметь следующие значения:

Напряжение в проводе при температуре +150С рассчитано аналогично и равно . Определим стрелу провеса провода в пролете по формуле (8.4):

м.

Стрела провеса троса согласно (8.5):

м.

Из исходных данных для троса известны , , и .

Определим величину напряжения в тросе по известной величине , используя выражение (8.6):

Принимая в качестве исходного режима для троса режим грозы, по выражению (8.7) определим напряжение в тросе в режиме монтажа при минимальной температуре :

В пролете длиной м стрела провеса троса равна м, в пролете длиной м она составила м.

Остальные расчеты выполнялись для провода и троса на ПК по программе “MERA2”, в результате получены следующие значения, представленные в виде монтажных таблиц 8.1 и 8.2.

Таблица 8.1

Исходные данные для расчета тяжений и стрел провеса кабеля

Объем данных, необходимый для качественного расчета тяжений и стрел провеса может поставить в тупик, однако, не стоит отчаиваться. Большинство из перечисленных характеристик можно легко найти в технических паспортах линий и сертификатах кабелей.

Для получения достоверных результатов требуется:

Паспорт линии или монтажная ведомость опор ВЛ;
Продольный профиль линии электропередач (эти данные повышают точность расчетов с поправкой на рельеф);
Марки используемых проводов и тросов, а также ранее подвешенных кабелей;
Полный перечень характеристик проектируемых кабелей (диаметр, площадь сечения, допустимые тяжения, модули упругости, коэффициент линейного температурного расширения, погонная масса);
Климатические характеристики района (толщина стенки гололеда, максимальная и минимальная температуры, максимальная скорость ветра);
Особые условия (переходы рек, пересечения со зданиями и сооружениями).

Это основные данные, для более точного расчета может понадобиться дополнительная информация (пересечения линии и т.д.)

Воздушные линии электропередачи проводами СИП — Общая технология монтажа

По технологии, можно выделить следующие виды работ, для монтажа ВЛИ магистрали и абонентского ответвления:

Подготовительные работы. Включают сбор разрешительной и проектной документации, поиск и наем подрядчика, и завоз материала;
Выбор и установка опор. Для ВЛИ используются деревянные или железобетонные опоры;
На анкерных опорах монтируются крепежная линейная арматура. Монтажные ролики для протягивания СИП монтируются на промежуточных опорах;
Далее, по монтажным роликам раскатывается СИП;
Натяжение СИП ВЛИ производится до линии провеса согласно проекту. Закрепляются провода, сначала на анкерных опорах, анкерными зажимами;
Монтажные ролики меняются на поддерживающие зажимы;
После монтажа магистрали, делаются линейные отводы ВЛИ. Это ответвления от магистралей для 2-3-4 абонентов;
После монтажа магистрали и линейных отводов, делаются абонентские отводы к абонентам. Если товарищество электрифицирует поселок коллективно, то абонентские подключения делаются последовательно от дома к дому. Если вы подключаетесь индивидуально, то подключат вас после получения разрешения на подключение в организациях энергоснабжения района.
После монтажа ВЛИ делается заземление, ставятся устройства защиты ВЛИ от перенапряжения, коротких замыканий и грозы.
Параллельно монтируется уличное освещение и цепи контроля ВЛИ.

Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи

Виды опор линий электропередачи по материалу
Виды опор по назначению
Воздушные линии электропередачи проводами СИП
Деревянные опоры воздушных линий электропередачи
Железобетонные опоры линий электропередачи
Железобетонные опоры линий электропередачи
Конструкции опор линий электропередачи
Натяжение проводов воздушной линии электропередачи
Ошибки монтажа СИП, которые нельзя допускать
Подготовительные работы для монтажа воздушных линий электропередачи

Расчёт кривых провисания провода

Расчёт проводов ЛЭП на прочность

Постановка задачи и исходные данные

Цель курсового проекта: Спроектировать линию электропередачи (ЛЭП) и рассчитать для неё опоры при заданном ветровом районе по гололёду.

Для заданной линии ЛЭП необходимо определить нагрузки, действующие на провод для трёх расчётных режимов, напряжения в проводе, стрелу провеса, величину наибольшего провисания и её координаты, первоначальную длину провеса.

Построить кривые провисания проводов.

При расчёте принято:

длина пролёта l

= 300 м;

разность уровней точек подвеса h = 35 м;

марка провода по ГОСТ 839-59 — АС-400;

район по гололёду — IV;

Монтаж СИП провода – этапы и требования

Сооружение новых электрических линий или реконструкция старых требует определенного подхода к монтажным работам, которые обозначены правилами и стандартами. К примеру, в линиях напряжением 0,38 кВ применяются самонесущие провода СИП изолированного типа. Именно такие электрические линии гарантируют высокую надежность эксплуатации, плюс ко всему ремонт СИП проводам необязателен. Поэтому сама эксплуатация СИП линий требует только профилактических осмотров, которые проводятся с определенной периодичностью. Цель этой статьи – монтаж СИП, по каким правилам проводятся монтажные работы.

Покупка

Купить провод с наиболее выгодными условиями можно, обратившись в нашу компанию. Мы работаем с проверенными производителями и не пользуемся услугами посредников, что позволяет сократить стоимость кабельно-проводниковой продукции до минимума. Оформление заказа производится самым быстрым и удобным способом – через сайт или по электронной почте. После получения вашей анкеты мы сразу приступаем к формированию условий покупки.

Мы работаем с физическими и юридическими лицами, занимаемся оптовой и розничной торговлей. В комплекте с изделием заказчик получает сертификат соответствия и паспорт качества. При необходимости наши консультанты ответят на все интересующие вас вопросы. Купить продукцию можно из имеющегося на складе ассортимента или у завода-производителя под заказ. Цена провода СИП-3 зависит от условий поставки и объема заказа. Для постоянных покупателей мы предусмотрели систему скидок и специальных предложений.

Применение

Стрелы провеса и натяжение СИП проводов. Монтажные таблицы.

Одним из наиболее важных моментов при монтаже провода СИП, является задание ему правильного тяжения.

При строительстве ВЛИ и ВЛЗ вы можете использовать современные и супердорогие инструменты и приспособления (мотолебедка), применять надежную европейскую арматуру (Ensto и Sicame), но стоит вам ошибиться всего лишь в одном моменте, грубо говоря перетянуть СИП больше положенного, и через год вся ваша работа пойдет насмарку.

Конечно любому электромонтеру понятно, что ни СИП, ни голые провода А или АС, и даже современные инновационные AEROZ нельзя натягивать в струну.

Хотя со стороны это визуально красиво, однако значительно снижает надежность эксплуатируемой ВЛ. Даже опоры, спокойно выдерживающие большие изгибающие моменты, начнут гнуться и наклоняться.

Либо какой-то из элементов анкерного крепления не выдержит нагрузки и обломится. При правильном монтаже крюка на опоре, в первую очередь должен разойтись замок на бандажной ленте.

Сам СИП при этом упадет на землю без серьезных повреждений оболочки. Но не всегда монтаж арматуры осуществляется при помощи стальной бандажной ленты.

Зачастую применяются сквозные крюки.

Как же правильно рассчитать тяжение изолированной линии с проводами СИП, чтобы при низких температурах не появлялось больших изгибающих моментов, а сам провод и арматура не подвергались повышенным нагрузкам?

В этом деле вам помогут монтажные таблицы. Они есть практически в любом типовом проекте.

Ознакомиться и скачать таблицы тяжений и расчетных стрел провеса (от Ensto) для провода СИП-4 можно отсюда (со страницы 32 до страницы 104).

Правда не забывайте пересчитывать именно монтажное тяжение во всем проводе. Так как в табличках стоят данные по механическому напряжению.

Давайте в качестве примера рассмотрим два крайних случая:

Из табличных данных хорошо видно, как меняется провис СИП у правильно натянутого провода в зависимости от температуры.

При длине пролета в 30 метров между опорами и температуре +20С, стрела провеса должна быть около полуметра. Тяжение для этого же провода не превышает 84кг.

Это не очень большая величина, и у многих возникает соблазн натянуть линию посильнее. Благо сделать это можно даже вручную двумя-тремя монтерами, без применения специальных лебедок.

Однако зимой, когда температура окружающего воздуха в течение долгого времени держится на уровне ниже 20 градусов и доходит до -30С, все резко меняется. Правильно натянутый СИП сечением 25мм2 уже провисает всего на 14см! А если вы его летом чуть-чуть перетянули, то вот тут и возникают лишние изгибающие и вырывающие усилия.

Это все передается опорам и анкерным зажимам. При -30С тяжение увеличивается в 4 раза и достигает 323кг.

Для СИП 4*120 при t=+20С, стрела провеса будет 86см. А при -30С поднимется до 0,6м. С одной стороны, визуально разница здесь будет не так заметна.

Однако сами посмотрите на усилие тяжения. Оно и летом то превышает 200кг, не говоря уже про зимний максимум или гололед.

Все эти таблицы рассчитаны таким образом, чтобы у вас при любых обстоятельствах, даже самых худших (температура минус 40С или минус 5С, но с гололедом), усилия тяжения достигались максимально возможных, но в то же время не выходили за норму.

То есть, если летом при хороших погодных условиях вы натяните провода по таблице, а не “на глазок”, то и зимой при самом плохом развитии событий, у вас ничего не сломается и не оборвется.

Поэтому натягивать его в струну нельзя.

Если у вас нет специальных измерительных динамометров, то лучше пусть она провисает. Главное обеспечить габарит над дорогой.

По крайней мере, никаких захлестов и аварийных отключений из-за этого не будет. А ВЛИ-0,4кв спокойно прослужит свои отведенные 40 лет.

Как же воспользоваться этими таблицами на практике в реальных условиях? Для того чтобы правильно натянуть по ним линию СИП, можно применить два способа:

Уравнение провисания свободно подвешенного провода

Лекция №6

Тема: РАСЧЕТЫ СВОБОДНО ПОДВЕШЕННЫХ ПРОВОДОВ И ПРОСТЫХ КОНТАКТНЫХ ПОДВЕСОК

Уравнение провисания свободно подвешенного провода

Если провод с постоянной площадью сечения подвесить между двумя точками, расположенными на одном уровне, то под действием равномерно распределенной по его длине нагрузки от веса провод примет очертание цепной линии (рис. 6.1). Жесткость проводов и тросов сказывается только при небольших (порядка нескольких метров) расстояниях между точками их провеса. В больших пролетах жесткостью проводов и тросов пренебрегают и рассматривают их как идеальные гибкие нити.

Расстояние по горизонтали между точками подвеса А и В называют пролетом и обозначают буквой l

. Расстояние по вертикали в середине пролета между проводом и прямой АВ, соединяющей точки подвеса, называют стрелой провеса и обозначают буквойl . Обе величины измеряют в метрах.

Усилие, действующее вдоль провода, называют натяжением и обозначают буквой Т. Натяжение в проводах, рассматриваемых как идеальные гибкие нити, которые не могут воспринимать изгибающие моменты, обусловлено только растяжением и направлено по касательной и кривой провисания нити в рассматриваемой точке пролета. Натяжение в низшей точке кривой провисания проводов будет направлено горизонтально, его обычно обозначают буквой H.

При расчетах гибких нитей с малыми стрелами провеса считают также, что вертикальная нагрузка распределена равномерно не по длине самой нити (рис. 6.1, а), а по горизонтальной проекции нити (рис. 6.1, б); нить с такой нагрузкой провисает по параболе. Такое допущение вызывает малые погрешности и в то же время дает возможность значительно упростить расчет.

Натяжение провода Т изменяется в пролете от наименьшего значения Т — Н в низшей точке провеса провода до наибольшего значения у опор, равного

Так как V = 0,5 ql (см. рис. 6.1, б), то

Рис. 6.1 Кривые провисания провода в пролете:

а — цепная линия; 6 — парабола

Провода и тросы контактных сетей электрифицированных железных дорог представляют собой гибкие нити, имеющие малые стрелы провеса по отношению к длине пролета. В таких нитях значение максимального натяжения Т мало отличается от натяжения нити Н. Если, например, f/l

= 1/40, то разница в натяжении будет составлять всего 0,5 %. Поэтому при расчете нитей с малыми стрелами провеса (их еще иногда называют пологими нитями) часто считают, что натяжение нити постоянно и равноH. Силу, действующую на единицу площади сечения провода, называют напряжением и обозначают буквой σ. Согласно определению σ = H/S (здесь S — площадь сечения провода).

Представим себе гибкую нить с опорами, расположенными на одном уровне, нагруженную произвольной вертикальной нагрузкой, распределенной по длине горизонтальной проекции нити (рис. 6.2, а). Показанные на этом рисунке реакции определим на основании уравнений статики. Так, сумма проекций всех сил на горизонтальную ось Σx= HA + HB = 0

, откуда следуетHA = HB = H .

Технические характеристики

Прокладку кабеля может осуществлять при температуре окружающей среды не ниже -20?С.
Самонесущий изолированный провод типа СИП-4 работает в достаточно широком диапазоне температур от -60?С до +50?С и неблагоприятной среде, поэтому эксплуатация внутри зданий и объектов не вызывает затруднений. При соблюдении температурного режима отвечает всем требованиям надежного и бесперебойного электроснабжения потребителей.
При нормальном режиме работы предел нагрева 90?С, при перегрузках до 130?С и самый тяжелый режим – в режиме короткого замыкания до 250?С.

Срок эксплуатации кабеля СИП-4 рассчитан на 40 лет и более при соблюдении всех нормативных требований и рекомендаций изготовителей. Гарантийный срок рассчитан в зависимости от производителя на 2-3 года от момента доставки и прокладки кабеля.

Число и номинальное сечение жил, мм?	Расчетный наружный диаметр, мм	Расчетная масса 1 км провода, кг
СИП — 4
2х16	14,6	137
2х25	16,8	197
3х16	15,7	206
3х25	18,1	292
4х16	17,5	273
4х25	20,1	390
4х35	22,7	515
4х50	26,3	698
4х70	30,9	987
4х95	35,4	1307
4х120	47	3234

Тяжение СИП через динамометр

При использовании динамометра, одного усилия тяжение, взятого из таблицы не достаточно. Необходимо еще знать приведенный анкерный пролет. Что это такое?

Это пролет или пролеты на ВЛ между двумя анкерными опорами. Между ними может быть как одна, так и несколько промежуточных опор.

При этом в расчетных таблицах указываются данные именно для приведенных пролетов. Они представляют из себя некое среднее математическое значение.

Связано это с тем, что линии не бывают всегда равномерными. И расстояния между опорами иногда отличаются на несколько десятков метров.

Допустим, у вас есть два анкера и одна промежуточная опора между ними. Длина первого пролета 40 метров, а второго всего 10м. Понятно, что при одинаковом тяжении, в большем пролете стрела провеса всегда будет больше.

Поэтому само тяжение, определяется именно для усредненного значения. Рассчитывается средний приведенный пролет по следующей формуле:

Li – это длина одного пролета в метрах или км

∑Li – сумма всех пролетов

Рассчитав значение по этой формуле, вы получите итоговый приведенный пролет. Для нашего случая (40м+10м) он будет 25м.

Далее с помощью интерполяции в таблице ищем требуемое тяжение. В табличных данных при пролетах до 40м, значения разбиты с шагом в 2м.

При более длинных расстояниях, обычно фигурируют целые значения 40-45-50м. Вам понадобится подобрать ближайшее.

Узнав требуемую величину, натягиваете СИП на конечной опоре через динамометр.

Для того, чтобы сделать это правильно — просто контролируйте показания шкалы измерительного прибора, дабы не выйти за границы этого усилия.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

минимальная высота подводящего кабеля над землей составляет 2,75 м;
аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

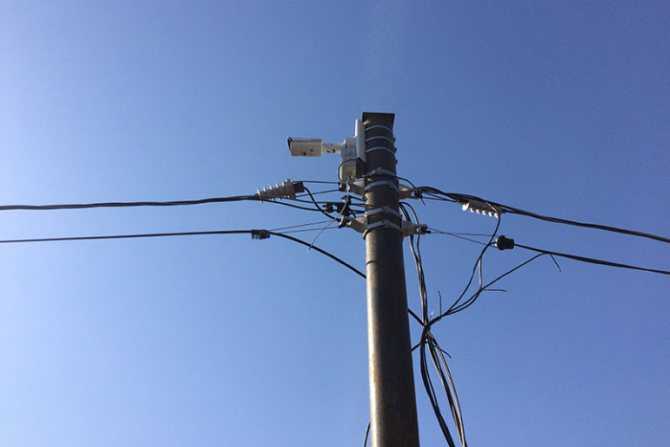

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Покупка

Как натянуть кабельную линию?

Если так вышло, что данный провод провис в вашей зоне ответственности (ответвление от основной магистрали до вашего объекта собственности) и в акте соглашения на поставку электроэнергии записаны точки разграничения баланса, то ВЛ на этом участке является полностью вашим хозяйством.

Любые действия на ЛЭП производятся полностью обесточив данный участок, отключением секции на РП или воздушными разъединителями, и обезопасив себя, наложением переносного заземления с двух сторон от места работы. Натянуть провисший проводник можно после подачи заявления и получения разрешения от оперативного персонала или лица ответственного за данный участок и присоединение, и после отключения ими вашей линии от напряжения.

Для восстановления нормативных габаритов ЛЭП необходимо отсоединить все вводы, убрать виновников провисания — стволы деревьев или их ветки. Раскрутить бандажи на изоляторах освободив провод, оставив его свободно лежать на траверсах опор. Натяжка кабеля производится, как правило, с концевой анкерной опоры, которая имеет дополнительные подпорки, расположенные вдоль линии электропередачи компенсирующие нагрузку. Производят натяжку неизолированным алюминиевым проводником. Можно взять бывший в употреблении кусок около 20 метров. Посредством бандажа он соединяется с натягиваемым участком линии. После этого укладывается в щечки изолятора и производится натяжка провода. Теперь необходимо закрепить на изоляторе основной, куском из трех жил алюминиевым проводом как показано на фото:

Такая процедура производится со всеми изоляторами, вдоль натягиваемой линии до крайней опоры. После натяжки подключаются отводы и удостоверившись в готовности и безопасности линии, подают заявку на подачу напряжения.

Натяжка провода СИП происходит аналогично выше описанному методу, с той лишь разницей что вместо изоляторов используется специальная крепежная арматура и анкера, как показано на фото ниже:

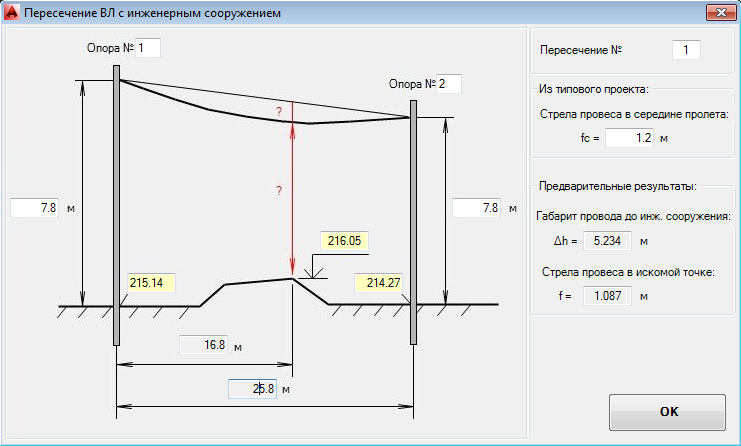

Обратите внимание! Натяжка проводов осуществляется с небольшим провисанием, около полуметра, для компенсации температурных изменений в летние и зимние периоды. Для натяжки линии ЛЭП, СИП или тросовой проводки, как восстанавливаемой так и вновь прокладываемой, используют ручные лебедки, трещотки или «лягушки», растягивая кабель между пролетами или опорами, на участке к дому или гаражу

Фиксируя в натянутом состоянии к анкерам и крепежной арматурой. На видео ниже наглядно показывается, как натянуть провод от столба к дому:

Для натяжки линии ЛЭП, СИП или тросовой проводки, как восстанавливаемой так и вновь прокладываемой, используют ручные лебедки, трещотки или «лягушки», растягивая кабель между пролетами или опорами, на участке к дому или гаражу. Фиксируя в натянутом состоянии к анкерам и крепежной арматурой. На видео ниже наглядно показывается, как натянуть провод от столба к дому:

Этапы подключения электричества к дому

А на этом видео вы можете просмотреть технологию натяжки провода ручной лебедкой:

Как натянуть СИП лебедкой

Вот и все, что мы хотели рассказать о том, как натянуть провод от столба к дому и куда звонить, если вы обнаружили что кабель между зданиями или опорами провис. Как вы видите, натяжку кабельной линии нужно доверять специалистам, которые с помощью приспособлений могут быстро, а главное безопасно выполнить все работы!

Будет интересно прочитать:

Какой кабель выбрать для подключения дома к сети
Как подключить участок к электричеству
Требования к монтажу электропроводки

Инженеры всегда точно рассчитывают, сколько меди потребуется для проводов. Медь стоит дорого, её стараются всюду сэкономить.

Но вот связисты начинают подвешивать провода. Казалось бы, они должны натянуть их потуже, чтобы провода не провисали, тогда их потребуется меньше. Но на самом деле провода никогда не натягивают туго. Сделать этого нельзя потому, что длина проводов всё время меняется. Летом они бывают длиннее, а зимой короче. Ночью они тоже укорачиваются, а днём удлиняются.

Все металлические изделия заметно сокращаются от холода. Если в летний день туго натянуть провода, то зимой заметно уменьшатся в длине и так сильно натянутся, что могут лопнуть.

Техника безопасности

Нельзя проводить любые электромонтажные работы:

при повышенной влажности, в тумане или во время дождя;
в темное время суток;
в одежде с короткими или засученными рукавами;
с использованием соединения «орех» при подключении на фасаде;
если на опоре обнаружены любые повреждения ВЛИ.

Использовать приставные лестницы следует с особой осторожностью. Их длина не может превышать 5 метров, а угол между столбом и лестницей должен составлять 60-750

В любом случае натягивать провода, стоя на лестнице, категорически запрещено

В любом случае натягивать провода, стоя на лестнице, категорически запрещено.

Для монтажа потребуется:

отключить все питающие автоматы, чтобы СИП находился без нагрузки;
спецодежда с термозащитой;
технологические карты (все работы ведутся только по этим документам);
регламентированные технологическими картами средства защиты;
изолировать защитными накладками провода, которые могут случайно соприкоснуться с человеком.

Работы ведутся 2 электриками: один – поднимается по столбу, а второй –проводит монтаж на фасаде. У монтажников должна быть аптечка. Подъем осуществляется со стороны противоположной от места размещения СИП. Это необходимо, чтобы электрик не упал, если провод сорвется.

Сначала следует получить разрешение на проведение работ от собственников ВЛИ. Нужно проверить устойчивость столба, на котором находится ВЛИ. Если речь идет о деревянной опоре, то необходимо оценить степень загнивания. Для этого применяется специальный прибор – ПОЗД. Схема установки показана на рисунке.

СИП натягивается между двумя криками на фасаде и опоре, а фиксация происходит анкерными натяжными болтами

Важно, чтобы крепеж был проведен правильно

Сначала электрик поднимается вверх по столбу и с помощью скреп и бандажной ленты монтирует крюк. При креплении провода на деревянном столбе необходим сквозной крюк, который устанавливается без бандажной ленты. Теперь провод крепят в анкерном зажиме, который фиксируется с помощью кронштейна. Нужно оставить примерно полметра провода, чтобы подключать СИП было удобнее.

Теперь второй электрик проводит работы на фасаде. Он натягивает провод и определяет удобное место для зажима на конце кабеля. СИП ставят в зажим и крепят на анкере. Далее провод протягивают по фасаду до места ввода.
