Мгтф-провод: технические характеристики и области применения

Монтажный провод 0.2 и 0.35 кв.мм в тефлоновой изоляции из «Поднебесной»

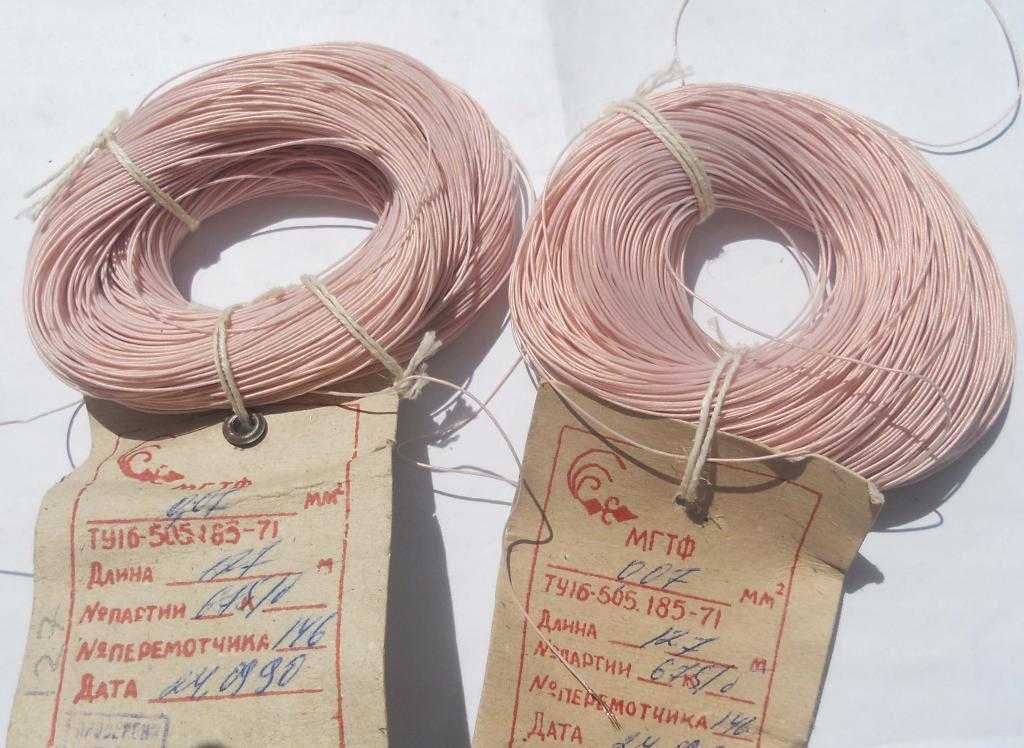

Да. Дожили… Проводки в интернете заказываем! Еще со времен СССР нравится мне для монтажа использовать провод во фторопластовой изоляции МГТФ. Нравится за свою неубиваемость и стойкость к температурам. В те далекие времена данный провод «доставали» на оборонных заводах и применяли везде где только можно (например в качестве бельевой веревки, которую нужно было покупать).

Но вот СССР распался и настали тяжелые времена старые запасы МГТФ кончились и я с удивлением узнал, что цена на данный провод далеко не гуманная.

Решил поискать аналоги на просторах интернета. Хотя помня китайские гирлянды, где провода разрывались под своим весом, а медные жилки без лупы не было видно, особо на хороший результат не надеялся.

МГТФ (Многожильный Гибкий Термостойкий с Фторопластовой изоляцией ) — продукт отечественной промышленности, активно применяемый в оборонке.

За рубежом фторопласт называют тефлоном. Поиск по ключевым словам «teflon wire» дал большое разнообразие. Цена больше приглянулась на TAOBAO (там ведь доставки невидно)

Последний десяток заказов делал через Мистера ТАО Сборный заказ был выкуплен посредником за 5 дней и привезен в пермь Почтой России за 21 день. Рекспект Мистеру ТАО.

Ссылки на товар Бухта провода FF46-1 длиной 100м сечением 0.2 кв.мм (цвета на выбор) — $4.59 Бухта провода FF46-1 длиной 100м сечением 0.35 кв.мм (цвета на выбор) — $6.72

Привожу расчет стоимости двух бухт кабеля 100м сечением 0.2 и 0.35 Общий вес с упаковкой в районе 750г Стоимость доставки по Китаю — $1.65, международной — $15$ Итого с учетом комиссии 8% (для ВИПов 5%) и доставки пропорционально весу получается $11.6 и $17.3 или 4.4руб/м (0.2) и 6.6руб/м (0.35)

Если сравнивать с ценами на МГТФ аналогичного сечения, то получается примерно 15 и 22 руб/м. Неплохо, но вот аналог ли?

На проводах этикетки на китайском, на которых есть гордая надпись ISO9001 и даже штампик ОТК

Бухты обернуты стрейч пленкой и завязаны в трех местах, чтобы провод не распускался

Диаметр бухты 130мм. Длина провода заявлена 100м, хотя в описании товара стоит 95м ± м (Китайцы вполне легально могут недоложить 10м). Проверять не будем, пусть будут 100 китайских метров.

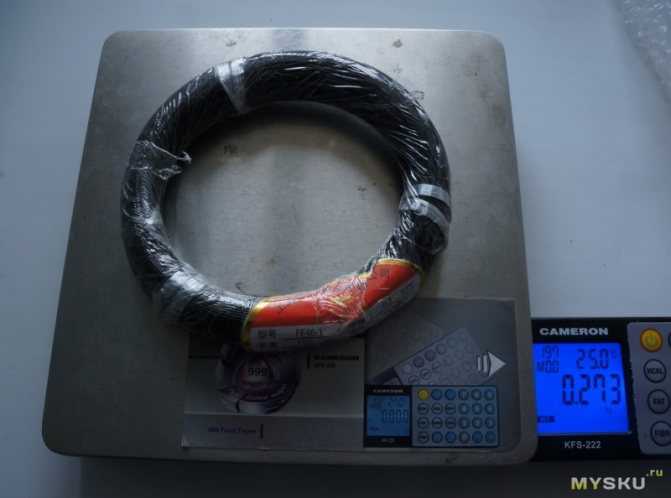

Вес нетто 270г и 410г

Снимаем упаковочную пленку

И измеряем сопротивление каждой бухты

Получаем 8 Ом для 0.2 и 5.4 Ом для 0.35 Вполне коррелирует с нашим ГОСТом 22483-77 (9 и 5.2 для луженых жил)

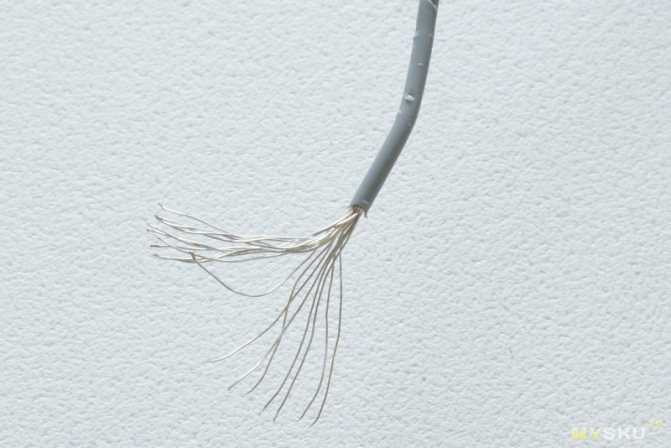

Внутри кабель состоит из медных луженых проводков 0.015-0.02 кв.мм

Изоляция мягче, чем российского МГТФ, что, в общем, для монтажа неплохо. Настала пора проверить заявленную теплостойкость

Струю воздуха 450С от строительного фена провод выдержал, хотя изоляция стала мягче и появилась возможность ее повредить даже руками

А вот длительный механический контакт с нагретым паяльником провод не перенес, хотя и долго сопротивлялся. Получается, что при нагреве 350-450С изоляция еще не плавится и не горит, но размягчается и легко повреждается при механическом воздействии. МГТФ в подобных случаях не замечает температуры паяльника.

Подводя итог: В сравнении с российским МГТФ провод менее прочный, менее термостойкий, но для монтажа вполне годный. Собираюсь использовать для монтажа светодиодных светильников и люстр с применением мощных светодиодов и матриц. Нужно будет еще прикупить FF46-1 0.1 разных цветов для навесного монтажа микроконтроллеров домашней автоматизации.

Плюсы: — Низкая цена — Характеристики близки к ожидаемым — Луженые жилы — Разделка легче чем МГТФ — В отличие от МГТФ держит форму — Есть много разных цветов в ассортименте

Минусы: — Термостокость ниже чем у МГТФ, не выдерживает длительный механический контакт с паяльником — Прочность ниже чем МГТФ

P.S. Очень обрадуюсь, если кто нибудь ткнет меня носом в место, где можно купить МГТФ менее 10 руб/метр

На этом откланяюсь — кот требует, чтобы я бросил заниматься ерундой и поиграл с ним

Хиты продаж

Провод НВ-4 1,00 от 12.23 руб/м Купить

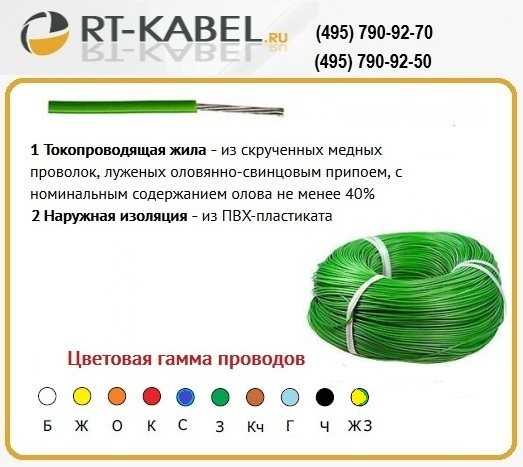

НВ 4 – провод монтажный с жилой из медных луженых проволок 4 класса гибкости по ГОСТ 22483, с изоляцией из ПВХ-пластиката.

Расшифровка обозначения:

«Н» — не содержащий волокнистой обмотки; «В» — изоляция из ПВХ-пластиката (винила); «4» — класс жилы.

Вся продукция сертифицирована.

Провод ПВС 2х2.5 Белый

от 66.35 руб/м Купить

ПМЛ 3х6 т2

от 33.96 руб/м Купить

ТУ 4833-002-08558606-95 Плетенки предназначены для защиты от электромагнитных полей и технической защиты как отдельных проводов и кабелей, так и пучков(жгутов) проводов и кабелей. Наименьший диаметр экранируемого изделия, 3 мм Наибольший диаметр экранируемого изделия, 6 мм климатического исполнения Т2

Кабель UTP 4PR 24AWG CAT5e OUTDOOR + ТРОС*1

от 17471.6 руб/м Купить

Кабель UTP 4PR 24AWG CAT5e 305м OUTDOOR + ТРОС*1 REXANT. Неэкранированная витая пара, материал проводника высокоочищенная бескислородная медь, диаметром 0,5 мм. (24 AWG). Материал оболочки – ПЭ(PE). С дополнительным самонесущим тросом.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ: — Кабель имеет 8 (восемь жил), четыре пары (4PR). — Материал проводника высокоочищенная бескислородная медь, диаметром 0,5 мм. — Изоляция проводника — полиэтилен повышенной плотности (HDPE), диаметром 0,9 мм. — Экранирование, UTP – БЕЗ ЭКРАНА. — Внешняя изоляция ПЭ- полиэтилен (PE), толщина 0,5 мм. — Самонесущий стальной трос, диаметр троса 1,16 мм. — Общий диаметр кабеля 5,5 мм., диаметр троса в изоляции 2,5 мм — Радиус изгиба кабеля минимально выдерживает 8 (восемь) внешних диаметров кабеля. — Частотный диапазон 1-100 МГц.

Товары из раздела «Провод МГТФ» вы можете купить оптом и в розницу.

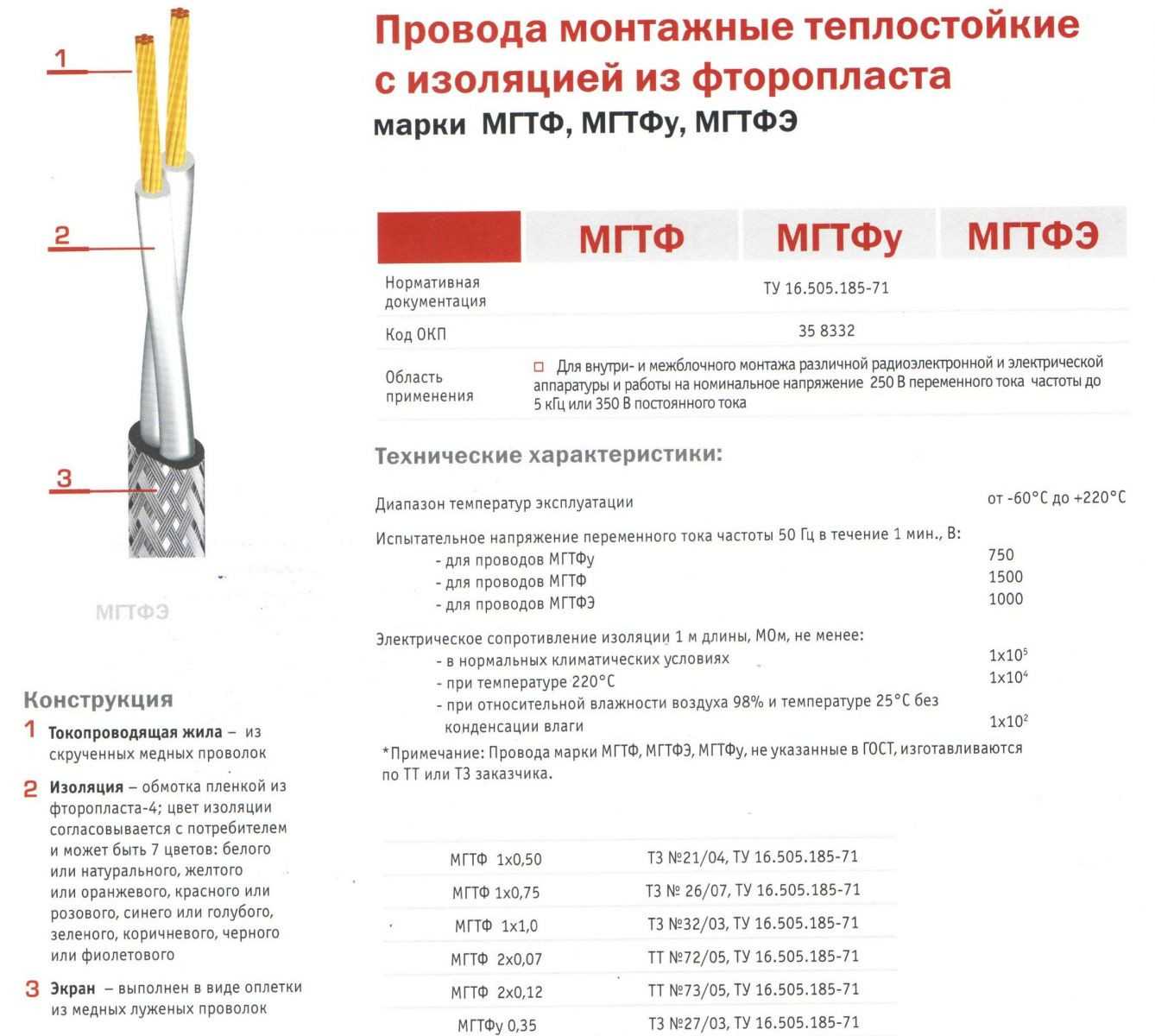

Провод МГТФ – провод многопроволочный гибкий с фторопластовой нагревостойкой изоляцией. Представляет собой многожильный медный провод из скрученных медных проволок с внешней изоляцией из фторопласта. Медные жилы разделены на несколько проводников в отдельной изоляции (от 1 до 4 жил в кабеле). Чем больше проводников, тем выше гибкость кабеля МГТФ.

Фторопластовая изоляция провода выполняется методом навивки фторопластовой пленки на жилу. Поэтому данный провод не является влагостойким.

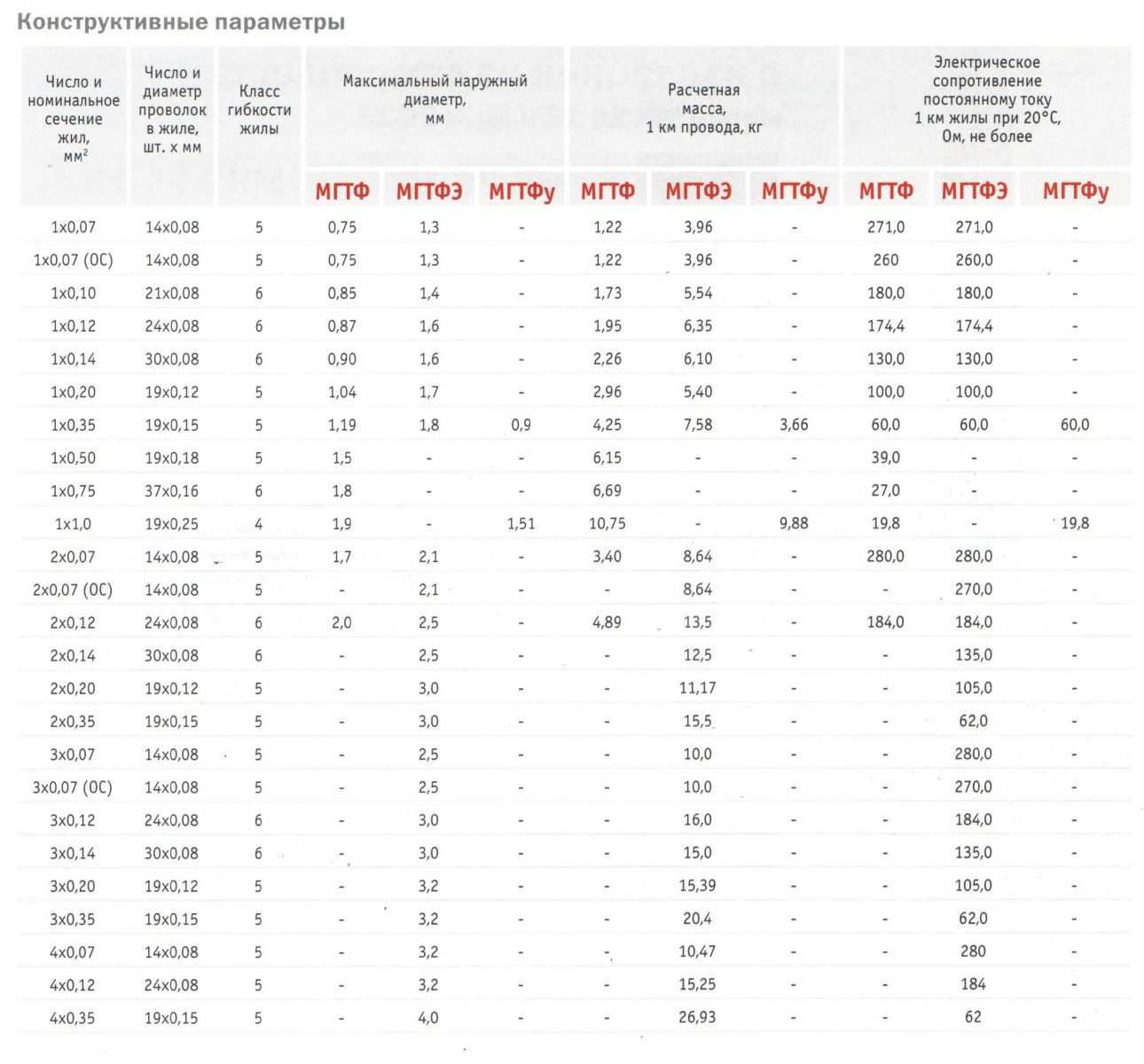

Параметры

МГТФ

Число жил и сечение, мм²	Число и диаметр проволок в жиле, мм	Класс гибкости	Эл. сопр. жилы, Ом/км	Макс. диаметр по изоляции, мм	Масса, кг/км
1х0,03	7×0,08	569,45	0,56	0,63
1×0,07	14×0,08	5	271	0,75	1,22
1×0,10	21×0,08	6	180	0,85	1,73
1×0,12	24×0,08	6	174,4	0,87	1,95
1×0,14	30×0,08	6	130	0,90	2,26
1×0,20	19×0,12	5	100	1,04	2,96
1×0,35	19×0,15	5	60	1,19	4,25
1×0,50	19×0,18	5	39	1,50	6,15
1×0,75	37×0,16	6	27	1,80	6,69
1×1,00	19×0,25	4	19,8	1,90	10,75
2×0,07	14×0,08	5	280	1,70	3,40
2×0,12	24×0,08	6	184	2,00	4,89

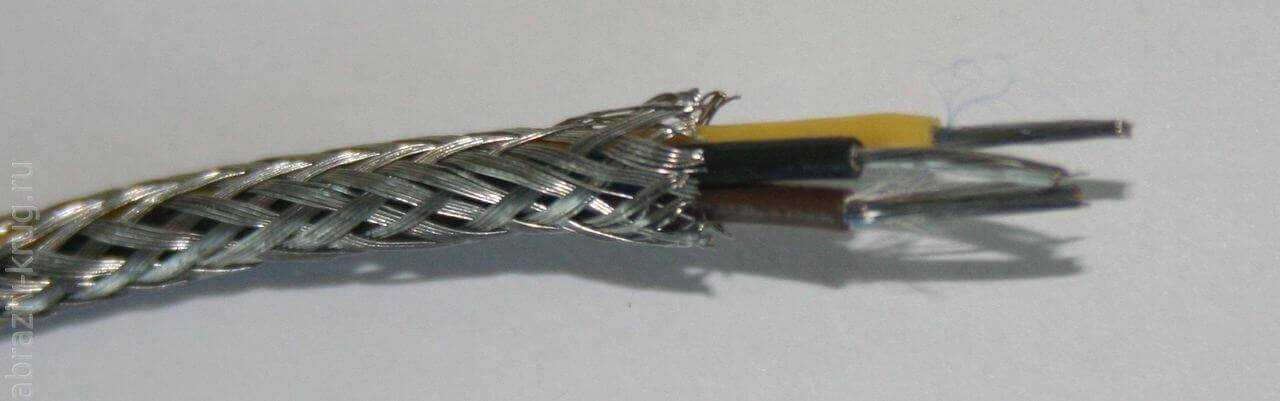

МГТФЭ

Число жил и сечение, мм²	Число и диаметр проволок в жиле, мм	Класс гибкости	Эл. сопр. жилы, Ом/км	Макс. диаметр по изоляции, мм	Масса, кг/км
1×0,07	14×0,08	5	271	1,30	3,96
1×0,10	21×0,08	6	180	1,40	5,54
1×0,12	24×0,08	6	174,4	1,60	6,35
1×0,14	30×0,08	6	130	1,60	6,10
1×0,20	19×0,12	5	100	1,70	6,40
1×0,35	19×0,15	5	60	1,80	7,58
2×0,07	14×0,08	5	280	2,10	8,64
2×0,12	24×0,08	6	184	2,50	13,50
2×0,14	30×0,08	6	135	2,50	12,50
2×0,20	19×0,12	5	105	3,00	11,17
2×0,35	19×0,15	5	62	3,00	15,50
3×0,07	14×0,08	5	280	2,50	10,00
3×0,12	24×0,08	6	184	3,00	14,00
3×0,14	30×0,08	6	135	3,00	15,00
3×0,20	19×0,12	5	105	3,20	15,39

Расшифровка и виды провода ШВВП

Ответить на вопрос какого назначение провода ШВВП, нам во многом поможет расшифровка его названия и особенностей конструкции. Поэтому нашу статью начать следует именно с определения этих параметров.

Расшифровка названия провода ШВВП

Начнем с расшифровывания маркировки провода. Ведь она позволит не только узнать назначение, но и может многое сказать о структуре и конструкции провода.

Структура проводов ШВВП

Итак:

Первая буква – Ш, говорит нам что это шнур. В отличие от обычного провода шнур имеет повышенную гибкость и в обязательном порядке имеет изоляцию. Провод же может не иметь изоляции.
Вторая буква – В. Она говорит о структуре изоляции шнура. «В» означает виниловую изоляцию, которую еще часто называют ПВХ пластиком.
Третья буква снова «В». Это говорит о том, что шнур данной марки имеет двойную изоляцию, или как звучит более правильно, оболочку из винила. Если шнур состоит из нескольких проводов, то первый слой изоляции обычно покрывает сам проводник, а второй все проводники шнура. Это справедливо и для марки провода ШВВП.
Четвертая буква – П. Она означает что шнур плоский. То есть все жилы провода расположены параллельно независимо от их числа. Кроме плоского расположения жил возможно их скручивание, что придает проводу круглую форму.
Помимо основных четырех букв инструкция допускает нанесения еще одной прописной буквы к маркировке провода. Это могут быть буквы «н», «л», «т» или «нг», который в современной маркировке может приобретать форму «LS».

Провод луженный ШВВП

Аббревиатура «л» означает применение в проводнике лужёной меди. Это позволяет снизить вероятность коррозии меди и упрощает его пайку.

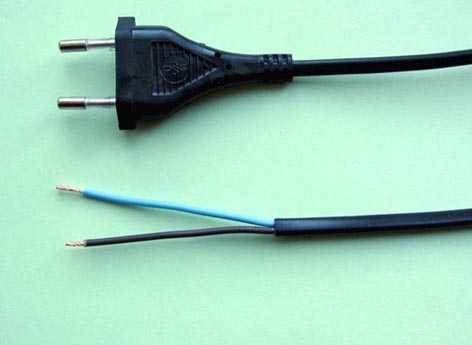

Провод армированный вилкой

Аббревиатура «л» означает недопустимость армирования данного провода неразборной арматурой. Говоря более простым языком к таким проводам нельзя припаивать несъемные вилки или розетки. Они должны крепится к проводу только при помощи клемм.
Аббревиатура «т» говорит нам о повышенной температурной стойкости провода. Благодаря чему его можно использовать в горячих, а иногда и влажных помещениях.

Проверка огнестойкости провода

Провод марки ШВВП дополнительно может содержать аббревиатуру «нг» или «LS». Такая маркировка обозначает, что провод не горючий и с низким процентом дымо- и газовыделение.

Исполнение провода ШВВП

Важными факторами при выборе являются и такие параметры как сечение, количество жил и в некоторых случаях окраска провода. Поэтому давайте рассмотрим отдельно возможные варианты.

Размеры проводов ШВВП

Прежде всего остановимся на сечении. Согласно ГОСТ 7399 – 97 ШВВП провод может иметь сечение в 0,5 мм2 или 0,75 мм2. Большие сечения токоведущих частей для данной марки провода не предусмотрены. Исходя из этого и номинальные токи для шнуров данного вида не очень большие.

Возможные варианты типоразмеров шнура ШВВП

Размещение отдельных проволок в каждой жиле ШВВП

Для повышения гибкости шнура каждая жила провода состоит из нескольких проволок. Так согласно ГОСТ 22483 – 77 для нашего провода в каждой жиле должно быть не менее 7 проволок. При этом диаметр каждой проволоки должен быть не более 0,33 мм для жил сечением 0,5 мм2, и не более 0,38 мм для жил сечением 0,75 мм2.
Следующим важным вопросом является толщина изоляции. Независимо от сечения и количества жил в шнуре толщина изоляции жилы должна быть не менее 0,5 мм. Толщина оболочки должна быть еще выше и составляет не меньше 0,6 мм.
Последующим возможным отличие является цветовая маркировка жил и оболочки шнура. Оболочка обычно выполняется стандартного белого цвета и лишь в редких случаях может быть выполнена черным цветом. А вот жилы провода могут иметь богатую цветовую палитру, которая кстати определяется ГОСТ7399 – 97. Цена на провод обычно не зависит от цветовой раскраски жил провода.

Правила цветового обозначения проводов согласно ПУЭ

Провод МГШВ

Материал и конструкция

Провод МГШВ является гибким и состоит из:

токопроводящей жилы, скрученной из медных луженых проволок;
волокнистой изоляции — в ее составе электроизоляционный шелк;
поливинилхлоридной изоляции.

В какой области применяется

Основное предназначение провода МГТФ — внутрикорпусный и внутриприборный монтаж, в особенности в тех случаях, когда

акцент делается на том, что конструкция должна быть существенно надежнее и долговечнее, а так же в тех случаях, когда планируемая к эксплуатации частота тока до 10 КГц.

В том случае, когда провод МГШВ имеет сечение 0,08-0,14 мм2 , то его применяют при переменном токе, напряжение которого максимум 380 В, частота максимум 10 КГц и постоянный ток напряжением максимум 500 В.

Если же провод МГШВ имеет сечение от 0,2 до 1,5 мм2 , то его применяют при переменном токе, напряжение которого максимум 1000 В, частота максимум 10 КГц и постоянный ток напряжением максимум 1500 В.

Провод МГШВ: параметры

1. Диапазон температур при эксплуатации провода МГШВ от -50 до +70 °С.
2. Климатическое исполнение проводов — категория размещения В, ГОСТ 15150.
3. Является стойким к воздействиям таких материалов, как горючесмазочные, морская вода, плесневые грибы, соляной туман.
4. Минимальным электрическим сопротивлением 1 км изоляции для МГШВ проводов считается не меньше чем 20 106 Ом (если условия нормальные) и не меньше чем 1 106 Ом (если температура 70 °С).
5. Провод может прослужить не меньше чем 15 лет.

Особенности эксплуатации

Рекомендуется использовать кабель отрезками около 15 метров

Особенно важно правильно осуществлять зачистку кабеля – это необходимо делать специальными инструментами (для предотвращения размотки оболочки). Кабель лудят оловянно-свинцовыми припоями. Если изоляция кабеля разматывается, несмотря на выполнение правил зачистки, это говорит о низком качестве продукции

Естественно, такой провод использовать нельзя

Если изоляция кабеля разматывается, несмотря на выполнение правил зачистки, это говорит о низком качестве продукции. Естественно, такой провод использовать нельзя.

У нас вы сможете приобрести провод МГТФэ разного сечения, с разным количеством жил (от 1 до 4). Вся продукция сертифицирована.

Другая продукция

Термоусаживаемые трубки Cтеклотекстолит Провод МГТФ Провод МК 26-13 Провод МПО 33-11 Плетенка ПМЛ

Устройство изделия

Проводник оснащен несколькими скрученными между собой проволоками меньшего сечения. Диаметр проволоки зависит от того, к какому классу гибкости принадлежит изделие. Например, если провод 5-го класса имеет сечение 0,5 мм кв., то каждая его отдельная проволока не должна превышать 0,33 мм. Если же это изделие принадлежит к 6-му классу, то диаметр может составлять 0,31 мм.

В зависимости от того, какое сечение имеет провод, для него предусмотрена определенная толщина изоляции. Если сечение провода МГТФ 0 35 мм кв., то толщина изоляционного покрытия должна быть 0,18 мм. При сечении 0,05 мм кв. толщина изоляции составит 0,12 мм.

При номинальном сечении провода МГТФ 0 2 мм кв. его наружный диаметр составит 1,04 мм. Такое изделие оснащено девятнадцатью медными проволоками диаметром по 0,12 мм.

Для экрана (медной оплетки) провода четких нормирований не предусмотрено. Данный параметр каждым производителем определяется по-разному. Преимущественно стандартная толщина экранирующего покрытия провода МГТФ 0 12 мм.

Последний элемент конструкции изделия – это оболочка, изготовленная из фторопласта. Она имеет такую же толщину, как и основная изоляция.

Хиты продаж

МГШВЭ 2х0,5 от 36.58 руб/м Купить

Провод предназначен для работы при рабочем переменном напряжении до 380В для сечений 0,12;

0,14 мм² и 1000В для сечений 0,20-0,50мм² частоты до 10 кГц и постоянном напряжении до 500 и 1500В

Экран для провода марки МГШВЭ — оплетка ПМЛ

Вся продукция текущего года. Сертифицирована.

МГТФ 0,10

от 7.19 руб/м Купить

Для внутри- и межблочного монтажа различной радиоэлектронной и электрической аппаратуры и работы на номинальное напряжение 250В переменного тока частоты до 5кГц или 350В постоянного тока. Варианты поставки: Бухта, Катушка.

Вся продукция текущего года. Сертифицирована.

Провод ПВС 3х4.0 Белый

от 148.37 руб/м Купить

Товары из раздела «Провод МГШВ» вы можете купить оптом и в розницу.

МГШВ хорошо зарекомендовал себя для подвижного и фиксированного монтажа.

Провода стойки к ударным и вибрационным линейным нагрузкам.
Импульсное напряжение до 700в.
Рабочее переменное напряжение частотой 10 кГц -1000В
Рабочее постоянное напряжение -1000В
Монтажный провод МГШВ эксплуатируется на суше и в море, провод стойкий к воздействию во всех климатических районах, кроме климатического района с очень холодным климатом.
Диапазон рабочих температур – от -50 до +70.
Провод МГШВ не распространяет горение при одиночной прокладке, имеет сертификат пожарной безопасности.

Провод МГШВ – гибкий монтажный провод с комбинированной изоляцией.

Провод МГШВ состоит из скрученных токопроводящих жил (луженая медная проволока), изоляции из полиэфирной (шелковой) нити и изоляционной оболочки (ПВХ пластикат). В проводе МГШВ имеется одна жила, выполненная в форме жгута. Использование медных проволок обеспечивает высокую гибкость провода и возможность его использования в подвижном монтаже.

Благодаря полиэфирной оплетке, провод имеет хорошие прочностные характеристики, при сохранении гибкости. Поэтому провод МГШВ может использоваться и в условиях частых изгибов, без потери надежности и прочности соединения.

Особенности конструкции

Теперь, когда мы знаем из чего состоит провод МГТФ, давайте подробно рассмотрим его конструкцию.

Проводником здесь служит гибкая медная жила из набора свитых 14 и больше медных проволочек, класс гибкости которых – 5 или 6. Поверх жилы навит слой изоляции из фторопласта. Структура навивки изображена на рисунке ниже.

Для укрепления краев такой изоляции, чтобы она не расплеталась, МТГФ подвергается температурной обработке. Его маркировка может быть дополненной аббревиатурой МС.

Изоляция достаточно плотная, но не сковывает подвижность провода МГТФ, он легко выдерживает многократные самые сложные изгибания. При этом материал подобран так, что провод не только устойчив к нагреву, но и не перетирается. Где это нужно мы расскажем позже.

Область применения

Такие характеристики и размерный ряд позволяют применять МГТФ для решения ряда задач. Рассмотрим подробнее, для чего он нужен.

Радиолюбители и профессионалы уже давно поняли назначение и возможности МГТФ. Поэтому используют его характеристики по максимуму – теплостойкость и устойчивость к трению данной марки позволяют использовать провод как внутри электронных устройств, так и снаружи, пропуская его через кабельные вводы или технологические отверстия.

В устройствах, где присутствуют источники повышенной температуры – ТЭНы, спирали, электронные компоненты, которые сильно греются, теплостойкость фторопластовой изоляции позволит не беспокоится о её целостности.

Благодаря этой же характеристике некоторые любители применяют сам провод в качестве нагревателя. Примером этого служит использование МГТФ для обогрева руля или подогрева сидений.

Знакомство

Провод МГТФ представляет собой термостойкое монтажное токопроводящее изделие. Функцию проводника выполняет медная жила. В качестве изоляционного покрытия используются фторсодержащие полимеры. В производстве такую пластмассу еще называют фторопластом. За счет своих характеристик провод МГТФ получил широкое применение в различных областях электроэнергетики.

Провод пугв

Этими токопроводящими системами оснащены практически все электроустановки, рассчитанные на напряжение до 250 В. Цвет фторопласта — бело-розовый. Поскольку на него не наносится никакое другое покрытие, данный цвет стал определяющим для проводов МГТФ.

Лучшие производители

МГТФ производится и реализуется предприятиями: ООО «Камский кабель», г. Пермь, АО «Сибкабель», ООО «ХКА», г. Томск, АО «, г. Чебоксары.

М- монтажный, Г-гибкий, с медной жилой, Ш- двухслойная обмотка полиэфирных нитей, В- поливинилхлоридная изоляция.

Температурный режим применения от минус 50ºС до плюс 70ºС, меньший класс гибкости.

РК- кремнийорганическая резина(основной изолятор), Г- гибкий с медной токопроводящей жилой, М- оплетка из стекловолоконных нитей.

Температурный режим применения от минус 60ºС до плюс 180ºС, неустойчив к агрессивным маслам и средам, срок эксплуатации 8 лет.

Источник

Механические свойства

К основным параметрам механических характеристик можно отнести:

Гибкость. Для МГТФ предусмотрено два класса гибкости: 5 и 6.
Температуру. Данное токопроводящее изделие можно эксплуатировать при температуре от – 60 до +220 градусов. При необходимости данный показатель может быть и выше. МГТФ может самовоспламеняться при температуре 520 градусов. Однако, допустимый предел для изделия – это температурный режим, не превышающий 220 градусов. Данный провод нежелательно эксплуатировать при температурном показателе до 260 градусов. В противном случае изделие начнет плавиться. Данный процесс сопровождается выделениями перфторизобутилена, тетрафторэтилена, оксида углерода и фтористого углерода.
Невосприимчивость к воздействию кислот, щелочей, жиров и растворителей. Кроме того, данный провод обладает морозостойкостью. МГТФ можно эксплуатировать в агрессивной среде.

Эксплуатационный срок провода не менее двадцати лет.

Производители кабеля и их характеристики

Камский кабель. Предприятие производит провода различного ценового сегмента и назначения:

энергетика;
металлургия;
угольная;
машиностроительная;
нефтедобывающая отрасль.

Продукция производится согласно требования стандартов РФ и международных стандартов BS и DIN.

ОАО РыбинскКабель. Производится продукция кабелей с медными и алюминиевыми жилами. Кроме этого завод выпускает:

провода силовые для прокладывания с рабочим напряжением 1 кВ;
силовые проводники для нестационарной установки;
для судостроения;
для строительного оборудования;
для автомобилестроения.

Уралкабель. Базовая продукция ориентирована на потребителей народного хозяйства, к таким относятся:

нефте-, газодобывающая отрасль;
авто-, авиа-, корабелестроительная;
энергетическая.

Каждый производитель, имеет большой спектр выпускаемой продукции, которая подойдет каждому потребителю под его задачи. Цены и характеристики конкретной модели нужно уточнять у производителя перед формированием заказа.

Расшифровка условного обозначения МГТФ

Аббревиатура начинается не с литеры А, значит токопроводящая жила изготовлена из медной проволоки;

М – «монтажный», буква показывает, для каких работ используется провод;
Г – «гибкий», литера указывает, что изделие можно многократно изгибать в процессе монтажа и эксплуатации;
Т – «термостойкий», данное обозначение показывает, что кабель может выдерживать длительный нагрев;
Ф – «фторопласт», литера указывает на материал изоляции.

Если провод имеет экранирующую оплетку из медных проволок, в название добавляется буква «Э», то есть изделие имеет маркировку МГТФ-Э. Экранированный кабель может иметь одну, две или три изолированных жилы.

Расшифровка маркировки

В маркировке отечественной кабельной продукции заложена информация о том, из чего состоит изделие. Соответственно этих данных достаточно для определения большей части его технических характеристик, потому что параметры, в общем, зависят от применяемых в производстве материалов. Как расшифровывается маркировка провода МГШВ:

М – монтажный, говорит о том, для чего предназначен – для монтажных работ внутри каких-либо приборов, например.
Г – гибкий, говорит о классе гибкости токопроводящей жилы 4. Это очень мягкий провод.
Ш – материал первого слоя изоляции – шелк. Толщина шелковых нитей определяется техническим условием и может отличаться от производителя к производителю. Но эта изоляция применялась в советское время, сейчас – в основном полиэфирные волокна. Такая изоляция нужна и в качестве диэлектрика, и в качестве механической защиты тонких проволок ТПЖ. Не сильно влияет на гибкость.
В – материал второго слоя изоляции – ПВХ.
Э – говорит о наличии экрана. МГШВ и МГШВЭ – это провод без и с экраном. Экранированная версия бывает с 2 и 3 токопроводящими жилами.
