Подключение сип к автомату - как сделать ввод правильно

Какой провод в СИП по цвету – фаза, а какой – нейтраль?

Смотрю, что этот вопрос довольно часто поднимается, но он на самом деле очень прост. Достаточно обратиться к ГОСТ на СИП, в котором четко расписана его расцветка.

ГОСТ 31946-2012 раздел 5.2.7.2: Основные токопроводящие жилы самонесущих изолированных проводов должны иметь отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции (…). Изолированная нулевая несущая жила не должна иметь отличительного обозначения. Отличительное обозначение также может быть выполнено в виде цветных продольных полос шириной не менее 1 мм. Цвет полос должен быть контрастным по отношению к черному цвету.

Получается, что фазные проводники всегда имеют продольную цветную линию, нулевой (нейтральный) провод никакой линии не имеет. И даже если на проводе – синяя полоса, это фаза, а не нейтраль, как может показаться! При этом, не смотря на четкое изложение данного вопроса в ГОСТ, нужно всегда использовать правило: “Доверяй, но проверяй!”. Иначе будет, как у одного моего читателя – он сделал щит учета, завёл “синюю” жилу СИП через автомат в счетчик, а жилу нейтрали подключил напрямую на ГЗШ, разделив на N и РЕ (система заземления TN-C-S). Местный электрик “с 40-летним стажем”, которого вызвали официально для подключения, никого не предупредив, полез на столб подключать СИП. Скатившись после КЗ со столба с выпученными глазами (при этом вводной автомат был выключен!), он начал учить матчасть.

Подключение СИП к ВЛ на опоре

Нерешённый спор

Примерное расположение СИПа

Сперва ввод должен быть осуществлен на бумаге. Казалось бы — ну что тут сложного, протянул, подключил? На практике нужно учесть все изгибы, точки крепления, место монтажа счётчика электроэнергии с предохранительными автоматами.

Для такого расчёта, нужно ознакомиться с правилами, инструкциями и требованиями относительно СИП, и его монтажа. Дело в том, что согласно ПУЭ, данного вида кабель запрещено к прокладке внутри помещений, особенно если дом деревянный.

На различных форумах и площадках по этому поводу идут споры, маститые электрики с огромным опытом работы, очень квалифицированно, убедительно аргументируют свои доводы как за такой монтаж внутри дома, так и категорически против.

Можно самому ознакомиться с этими «баталиями» электротехнических гуру, и решить для себя, исходя из собственной критериев безопасности, какой вариант выбрать, а можно ознакомиться с их сутью, которая выложена ниже.

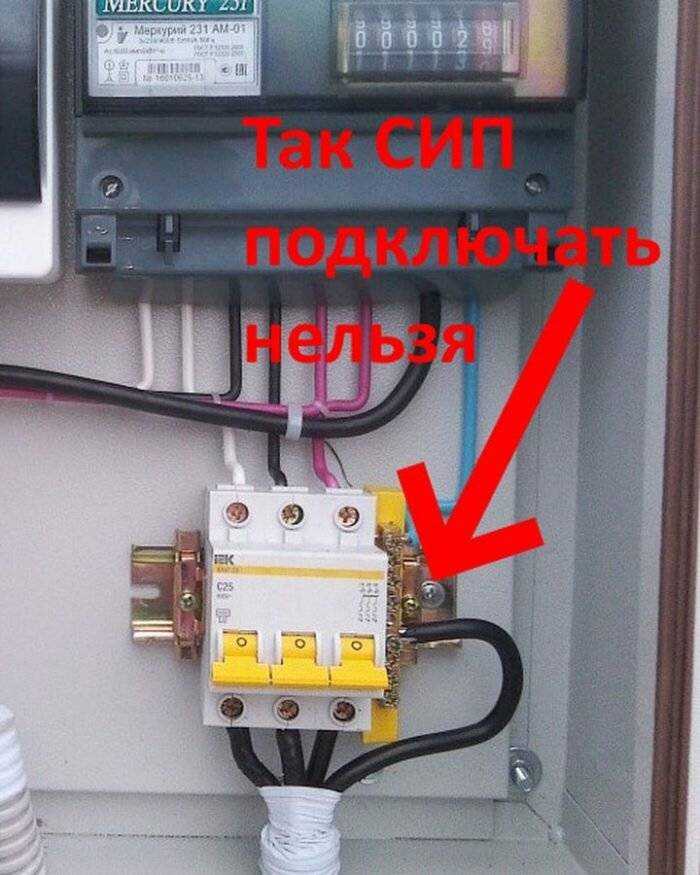

Подключение автомата к СИП с помощью гильз

Как уже говорилось ранее стандартных алюминиевых наконечников со штырьковым контактом не выпускается. У разных фирм производителей есть только рассчитанные на медные провода. Зато есть большой выбор алюминиевых гильз. И при определенной сноровке и некоторых переделках можно легко получить нужную нам форму контактной поверхности.

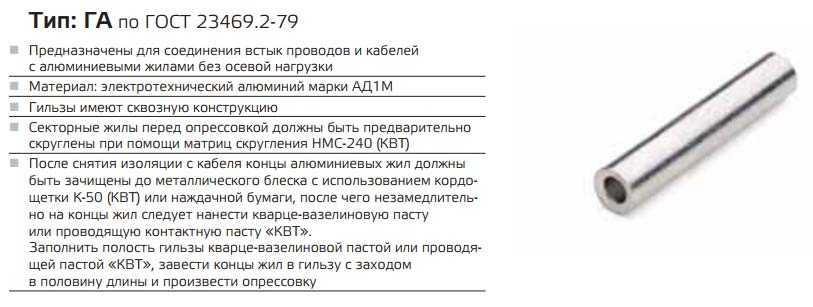

Берется обыкновенная стандартная соединительная гильза на 16мм2.

Гильза распиливается пополам. Трех сантиметров вполне достаточно чтобы сделать хороший контакт. Затем она зажимается в тисках и сплющивается один из ее концов. Делается конструкция наподобие плоского наконечника.

Далее этот сплюснутый конец в виде лопатки нужно сточить. Можно это сделать на наждаке, можно шлифовальным диском болгарки, либо просто напильником. Создается поверхность максимально приближенная к штыревому контакту под автоматический выключатель.

Желательно сделать его таким, чтобы он влазил в автоматы разных типов.

Изолировать трубкой обязательно, иначе между гильзами, еще и оголенными на вводе в автомат, получается слишком маленький зазор. Такой штыревой контакт можно крепить под любой тип автоматических выключателей. Даже в места подключения гребенчатых шин.

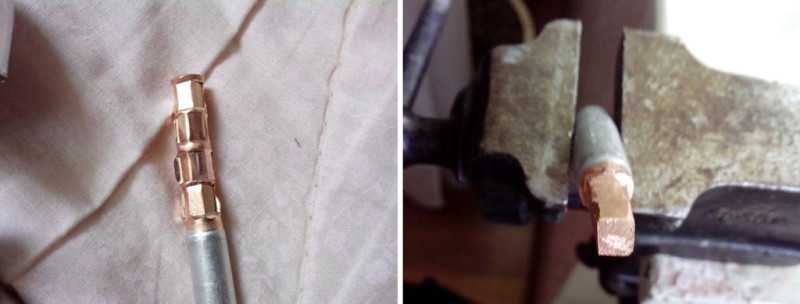

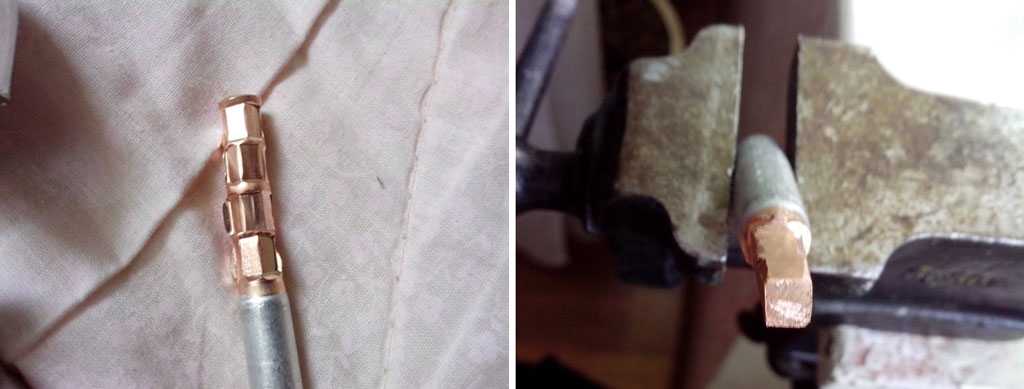

Ну а чтобы один раз подключить СИП к автомату и забыть про этот контакт, лучше купить специальную переходную гильзу с алюминия на медь.Запрессовать СИП в алюминиевой части, а с медной стороной проделать все то же самое как описано выше.

Тогда зажиматься в автомате будет медный штыревой контакт и никакая текучесть материала с последующим ослабление контактной поверхности, вам не будут страшны. При этом в медной части гильзы лучше предварительно вставить моножилу соответствующего сечения и все это зажать прессом.

Затем опять же отрезать лишнее, обточить в тисках и переходной контакт готов.

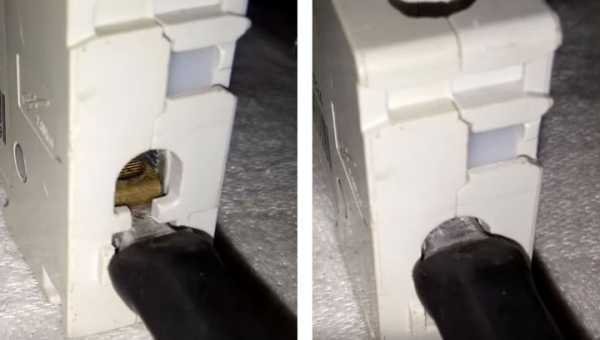

Когда вы не хотите перетачивать гильзы, можно использовать их по прямому назначению. Просто непосредственно в шкафу сделать соединение медной моножилы и алюминиевого СИП. Естественно с последующей изоляцией всей конструкции трубкой ТУТ.

Этапы работ по подключению СИП

Раскатать кабель от опоры до дома. СИП нельзя раскатывать по земле, возможно повреждение изоляции. Для раскатки используются кабельные ролики;
Закрепить анкерный зажим на фасаде дома вместе с СИП;
Натянуть СИП от дома к опоре. Высота ввода в дом должна быть не менее 2750 мм. СИП не должен быть натянут как струна, но и не должен сильно провисать.
Закрепить СИП на опоре при помощи второго анкерного зажима. Анкерный зажим крепится у бетонной опоре на кронштейн, который крепится к опоре монтажными лентами со скрепками.
Последними этапами СИП подключается к магистрали ВЛИ и к кабелю электропитания дома.

Подключение СИП к магистрали

СИП отвода подключается к магистральным проводам ВЛИ при помощи прокалывающий зажимов. Конструкция зажимов такова, что не нужно зачищать изоляцию проводов. Провода вставляются в два гнезда зажима и затягиваются общим болтом.

На рисунке вы видите подключение отвода к дому от промежуточной опоры.

Видео: Монтаж ответвительных зажимов

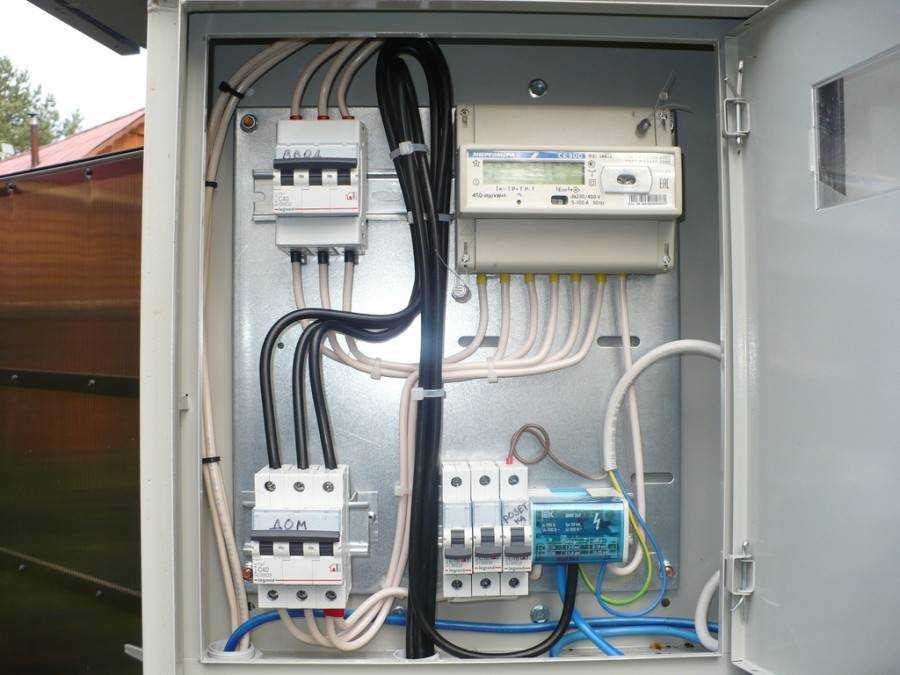

Примечание: На опоре можно установить щиток со счетчиком учета. Для этого его придется опустить, для визуального контроля проверяющими органами, а в щитке нужно предусмотреть окошко. Счетчик можно установить и на фасаде дома, нет никаких ограничений.

Подключение СИП у дома

Для подключения дома есть два варианта:

Завести СИП в дом. Подходит только СИП 4.
Сделать стыковку СИП и кабеля электропитания дома. Лучше использовать кабель ВВГнг.

Кронштейн;
Анкерный зажим;
СИП;
Зажимы прокалывающие;
Кабель ВВГнг в гофре.

Соединение СИП и ВВГнг производится на прокалывающих зажимах (4).
Ввод любого кабеля в дом, осуществляется через гильзу. В деревянном доме гильза окружается негорючим материалом.

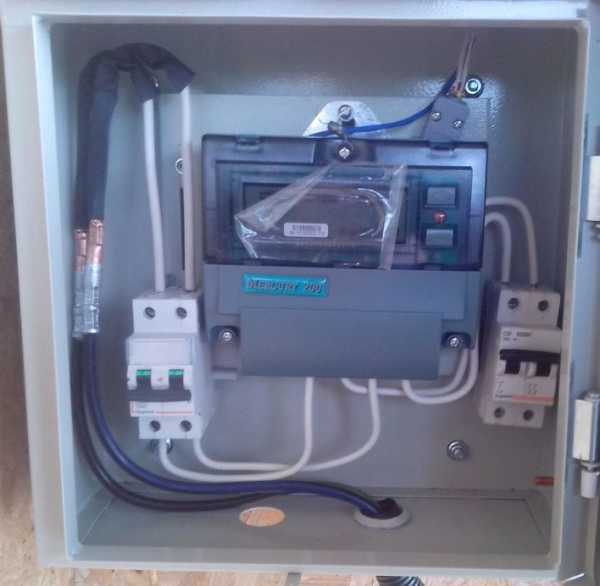

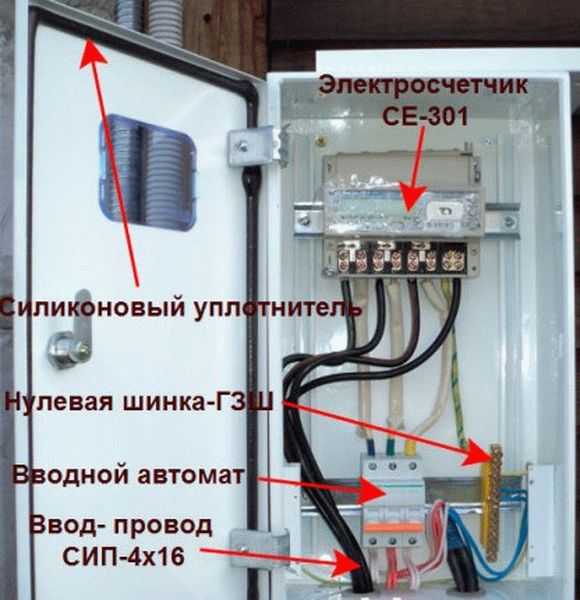

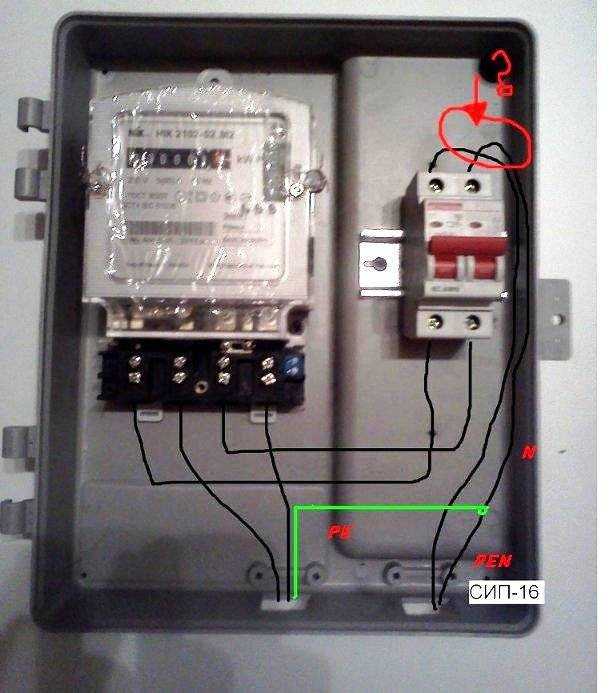

Вводной кабель заводится в электрощит и на ввод ставится вводной, двух полюсной (это наш пример) или четырехполюсной автомат защиты.

Подключение от столба

Далее рассмотрим способы проведения кабеля от столба к домашней электросети. Наименее финансово затратный вариант — подводка электричества по воздуху. По требованиям технического регламента, высота, на которой кабель вводится в здание, не должна быть ниже 2 метров 75 сантиметров.

Если эта норма выполнима, на стену монтируется УЗО (устройство защитного отключения). К УЗО подводится кабель от столба.

Если указанную выше высоту обеспечить невозможно, устанавливается стойка, сделанная из металлической трубы. Стойка может быть прямой или в виде «гусака» (изогнутая). Для каждого из отводов предусмотрены свои методы фиксации на стене.

Дистанция от столба до точки ввода не может быть меньше 10 метров. Однако если это расстояние превышает 11 метров, понадобится дополнительная опора. При этом расстояние от опоры до линии электропередачи должно быть не более 15 метров.

Для линии длиной до 10 метров применяют медный провод с 4-миллиметровым сечением. Если расстояние между 10 и 15 метрами, понадобится 6-миллиметровое сечение. Для алюминиевых проводов СИП диаметр должен составлять не меньше 16 миллиметров.

Цены на медные провода гораздо выше в сравнении с алюминиевыми. Обычно в целях экономии от столба к дому подводят алюминиевые провода.

Процедура подводки может осуществляться двумя способами. Первый вариант предусматривает натяжку троса или несущего провода, к которому затем крепится токопроводящий кабель. Фиксируется кабель с помощью хомутов.

Во втором случае дополнительные опоры и крепления не используются. Защитные функции возлагаются на изоляторы из фарфора, стекла или полимеров, на специальную арматуру.

Благодаря запасу прочности арматура обеспечивает надежную защиту кабеля в случае аварий. При мощных воздействиях механического характера может произойти разрушение арматуры, но кабель при этом сохранит целостность и продолжит выполнять свою функцию — транспортировку электричества.

От участка входа в здание и до электрощита кабель из соображений безопасности располагают в металлической трубе.

Главный минус воздушного способа подводки состоит в ее открытом расположении, что сопряжено с риском повреждения. Нависающие провода создают сложности с подъездом крупногабаритного автотранспорта.

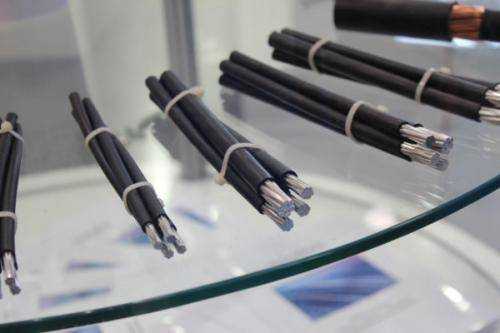

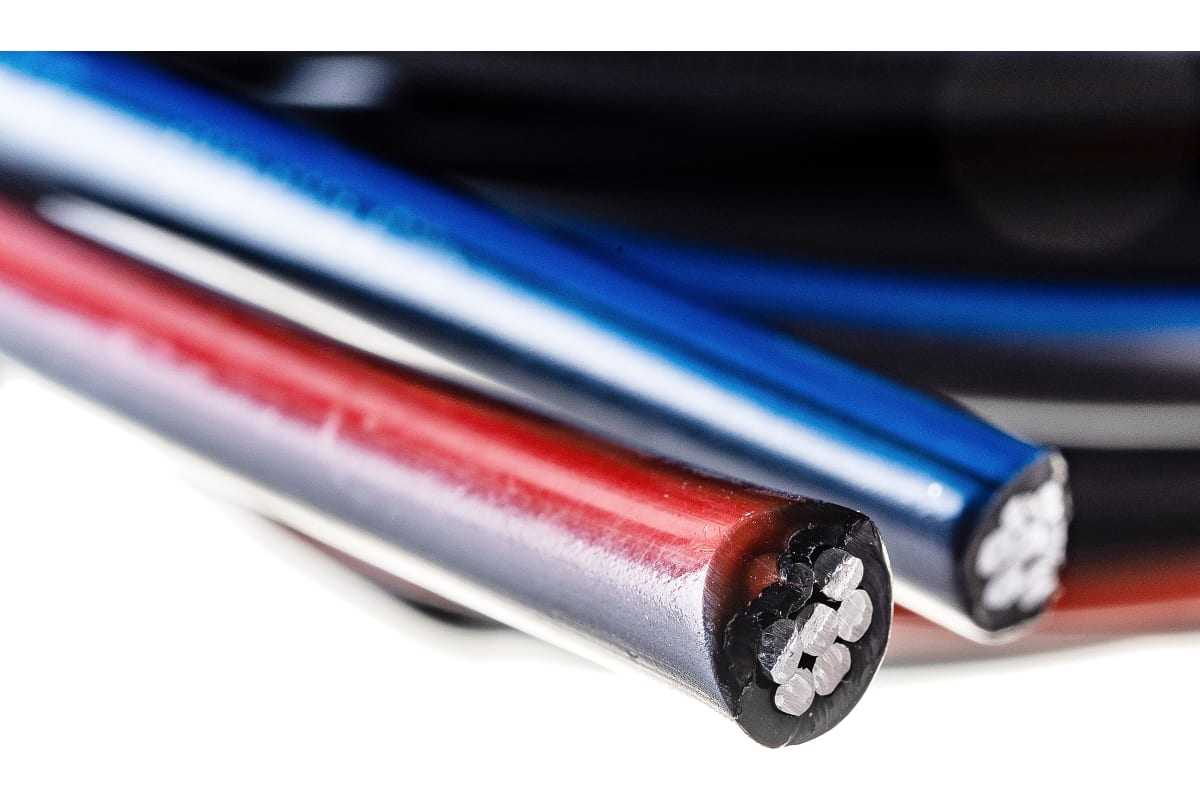

СИП алюминий или медь. Конструкция и состав

Конструктивно СИП состоит из алюминиевых жил, скрученных друг с другом и защищенных прочным слоем полиэтилена. Проводники являются светостабилизирующими, поэтому при попадании ультрафиолетовых лучей их технико-эксплуатационные характеристики не изменяются.

Оболочка отдельных проводников в СИП имеет черный цвет. В состав кабеля входит несущий элемент, связанный с нулем. Вокруг него как раз накручивают остальные жилы.

В целом СИП состоит из следующих компонентов:

токопроводящие жилы;
сердечник из стальной проволоки;
полиэтиленовая оболочка повышенной прочности.

Силовой кабель СИП-3 изготавливают из алюминиевых жил и стального сердечника с круглым сечением. Количество жил формируется в соответствии с нормами ТУ индивидуально для выбранной марки. Конструкция СИП может подразумевать использование алюминиевой самонесущей жилы, в СИП-3, СИП-4 и СИП-5 она отсутствует.

Важно! О качестве СИП можно судить по тому, как закручен фазный провод. Он всегда движется по часовой стрелке относительно нулевого. В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света

В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE)

В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света. В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE).

Технические параметры изделия зависят от его конструктивных особенностей. К аббревиатуре СИП могут добавлять одну или две прописные буквы, помещенные в скобки:

СИП (Н) – оболочка проводников производится из материалов, устойчивых к горению.
СИП (Г) – изоляция защищает конструкцию провода от воздействия воды или влаги.
СИП (НГ) – для оболочки используется сшитый полиэтилен, устойчивый как к горению, так и к проникновению влаги.

Подключение автомата к СИП с помощью гильз

Берется обыкновенная стандартная соединительная гильза на 16мм2.

Желательно сделать его таким, чтобы он влазил в автоматы разных типов.

После всех подготовительных работ наконечник вставляется в СИП и обжимается гидравлическим прессом. Для обеспечения герметичности СИП в месте контакта, вся эта конструкция защищается термоизолирующей трубкой диаметром 10мм. Изолировать трубкой обязательно, иначе между гильзами, еще и оголенными на вводе в автомат, получается слишком маленький зазор. Такой штыревой контакт можно крепить под любой тип автоматических выключателей. Даже в места подключения гребенчатых шин.

Ну а чтобы один раз подключить СИП к автомату и забыть про этот контакт, лучше купить специальную переходную гильзу с алюминия на медь.

Запрессовать СИП в алюминиевой части, а с медной стороной проделать все то же самое как описано выше.

Затем опять же отрезать лишнее, обточить в тисках и переходной контакт готов.

Когда гильзы перетачивать вы не хотите, можно использовать их по прямому назначению. Просто непосредственно в шкафу сделать соединение медной моножилы и алюминиевого СИП. Естественно с последующей изоляцией всей конструкции трубкой ТУТ.

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору

На что необходимо обязательно обратить внимание?

У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки

Это обязательно указывается в паспорте изделия.
Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Подключение частных домов проводом СИП

Ввод электричества в дом проводом СИП хоть и решает массу проблем, но не снимает обязательства по выполнению требований ПУЭ к вводу электричества в дом. А они для провода СИП не имеют отдельных указаний.

Одним из главных требований, которые определяет п.2.1.79 ПУЭ, является высота ввода. Она должна быть не меньше 2,75 метров. При этом до спусков крыши или других выступающих частей дома должно быть расстояние не меньше 20 см.

Также п.2.1.75 ПУЭ нормирует расстояния до проводов от окон и балконов. Над окном это расстояние должно быть не менее 50 см, под окном 1 метр, а по вертикальной плоскости не ближе чем в 75 см. При этом расстояние до балкона со всех сторон должно быть не меньше 1 метра.
Выбрав место для крепления проводов, можно приступать непосредственно к монтажу. Инструкция по креплению провода СИП рекомендует применять специальную арматуру. В их число входят специальные анкерные кронштейны, которые крепятся к стене при помощи дюбель-гвоздей. К этому кронштейну крепится анкерный зажим, который удерживает провода при помощи внутренних клиньев.

Закрепив провод между столбом и домом, можно приступать непосредственно к вводу в дом. Здесь может быть несколько возможных вариантов. Если вводной автомат и счетчик расположены на стене дома, то проводом СИП лучше выполнить подвод электроэнергии только до вводного автомата. Остальную разводку лучше выполнять кабелем.

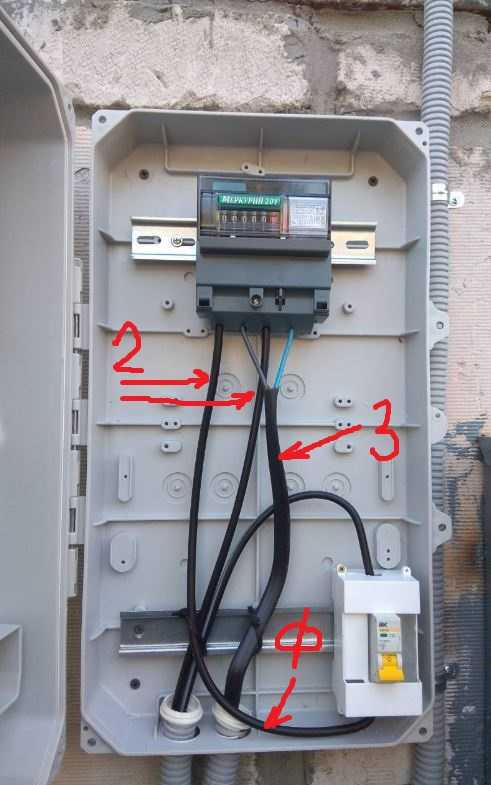

Если же вводной автомат и счетчик расположены в распределительной коробке внутри дома, то можно выполнить либо подключение кабеля к проводу СИП, либо ввод в дом электричества проводом СИП. В любом случае, требования по вводу одинаковы для всех из приведенных вариантов.
Ввод провода в дом должен осуществляться в металлических коробах, трубах или гибких шлангах. Обычно используют стальную трубу. Согласно п. 2.1.78 ПУЭ, в ней следует предусмотреть отсутствие возможности скапливания и попадания влаги.

Необходимость соблюдения норм и правил

В СНиП нет регламентированного расстояния от столба до места, где вкопана опора ЛЭП, однако есть другой документ, СанПиН 2971-84, который не случайно носит название «Санитарные нормы и правила защиты населения от воздействия электрического поля, создаваемого воздушными линиями (ВЛ) электропередачи переменного тока промышленной частоты».

Цель этого документа, принятого на законодательном уровне в эпоху государственных норм стандартизации, – обезопасить жизнь и здоровье населения, проживающего в зоне непосредственной близости к сетям. Не случайно он подписан зам. Главного Государственного санитарного врача СССР. В охранной зоне ЛЭП не просто создается территория, обеспечивающая возможность беспрепятственного ремонта и обслуживания линии электропередачи.

Охранная зона ЛЭП

Санитарно-гигиенические нормы рассчитаны на основании полученных данных научных исследований. С их помощью определена необходимая территория санитарно-защитной зоны, обеспечивающей безопасность любой постройки и любого человека, находящегося на должном удалении от воздушной линии.

Ниже изображена схема с таблицей безопасных расстояний от ЛЭП.

Таблица расстояний от ЛЭП по СНиП

Нормативные документы

С этой же целью разработаны ПУЭ – правила устройства электроустановок, впервые введенные в январе 2003 года и на сегодняшний день неоднократно отредактированные. Они обязательны к исполнению не только для организаций любого типа, физических лиц и индивидуальных предпринимателей.

Схема подключения домов к ВЛ по нормам СНиП

Для разработки данного пособия были использованы:

СП 112.13330.2011 «Пожарная безопасность зданий и сооружений» (ранее СНиП 21-01-97).
ГОСТ 13109-97 «Электрическая энергия».
ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками. Межгосударственный стандарт (Код IP)».

В ПУЭ предписаны и нормы расстояний от деревьев, которые необходимо высаживать, чтобы повысить уровень безопасности домов, расположенных недалеко от ЛЭП. Для передачи электроэнергии к домам и предприятиям принято использование воздушных и подземных кабельных трасс, но последние обходятся значительно дороже и тоже требуют соблюдения определенных расстояний.

Виды опор ЛЭП

Постановлением Правительства РФ от 24.02.2009 г. удаленность от ЛЭП должна составлять не менее 10 м, чтобы обеспечить нормальное обслуживание и эксплуатацию. Это касается не только забора, но и любых других сооружений и деревьев. В некоторых не совсем компетентных источниках считается, что изгородь может располагаться в 2–4 м, однако это неверно.

Последовательность действий при подключении кабеля

Работу можно разделить на несколько основных этапов:

сначала необходимо раскатать кабель с помощью раскаточных роликов или вручную;
затем потребуется закрепить кабель на доме с помощью анкерного зажима;
далее натянуть СИП между домом и опорой;
затем закрепить кабель на опоре;
провода ответвления электропитания следует подключить к проводам воздушной линии.

Подключение можно проводить на высоте не меньше 2,75 метра над уровнем земли. Провод не должен провисать между опорой и домом под собственным весом, но и не должен быть слишком сильно натянут.

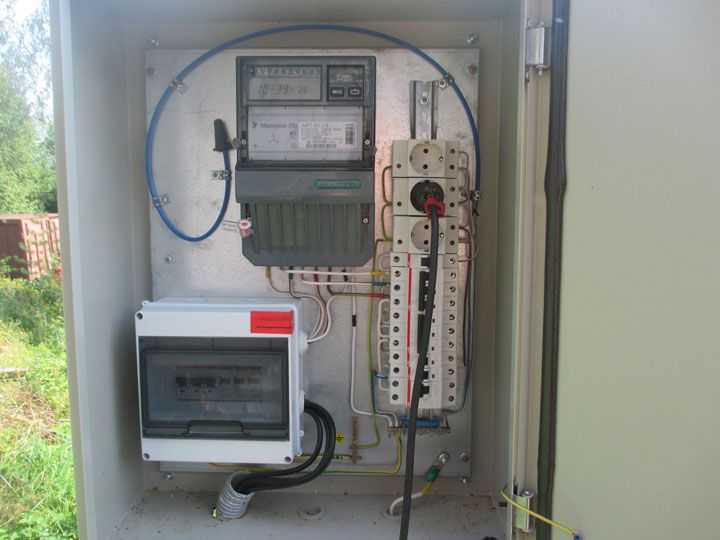

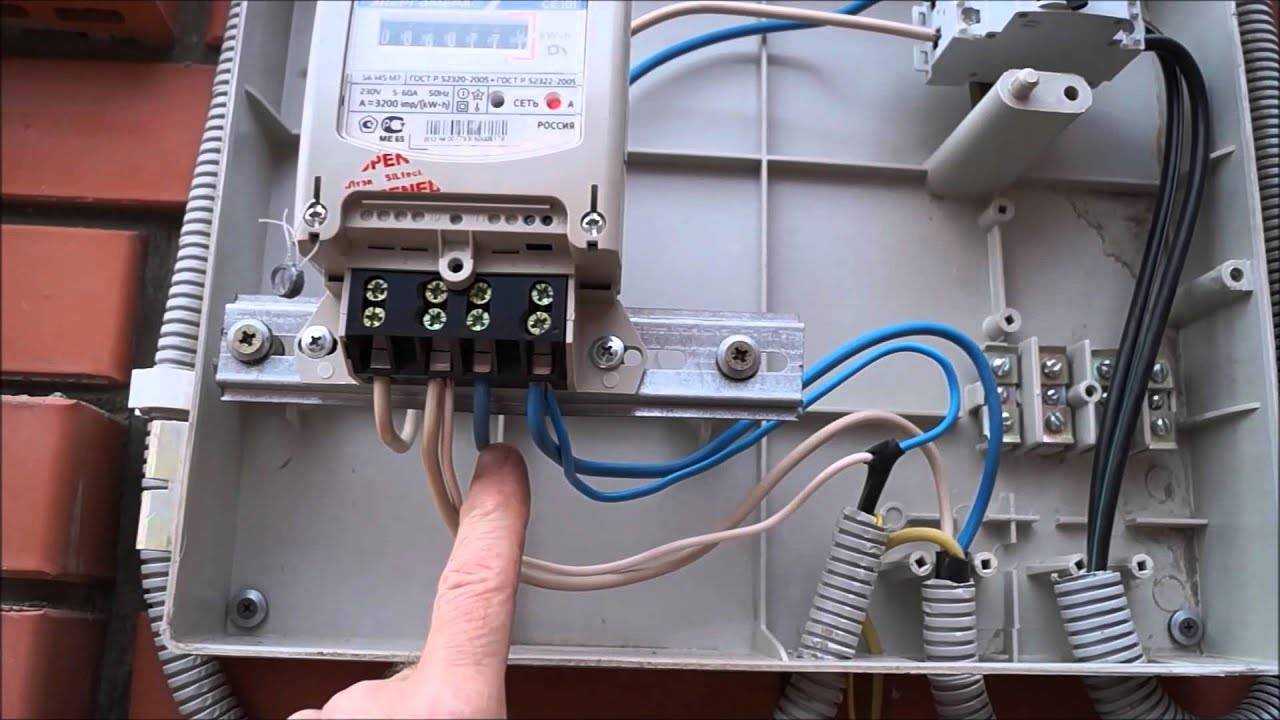

Также можно установить счетчик на опоре линии электропередач или на фасаде дома (при этом следует использовать ящик или коробку, которые обеспечат счетчику защиту от снега или капель дождя).

Можно ли заводить СИП в дом

После того, как мастер подключил СИП и довел кабель до места ввода в дом, вы можете сделать выбор из двух вариантов:

завести кабель в дом;
сделать разрыв, чтобы соединить кабель с другим, «домашним».

Одни специалисты считают, что СИП можно использовать только на улице. Другие утверждают, что разрывы в проводке крайне нежелательны с точки зрения безопасности. Поэтому все чаще проектные организации разрешают заводить кабель в дом. Для этого провод СИП (в нашем случае предпочтительнее использовать СИП-4) заводят на вводной автомат распределительного внутреннего щита, а затем выполняют внутреннюю разводку электричества по всем помещениям дома.

Часто мастера рассматривают возможность установки к уже имеющемуся автомату дополнительного (двухполюсный или четырехполюсный), до которого идет СИП. После него — кабель ВВГ (медный одножильный или многожильный кабель с изоляцией и внешней оболочкой из полиэтилена или ПВХ). Таким образом, подключаются оба провода — и уличный, и домашний. Переход между проводами считается надежным и безопасным.

Достоинства СИП

Кабели СИП являются надёжными и намного более крепкими, чем такого же диаметра не изолированные воздушные линии, поскольку токонесущие жилы СИП скручены в жгут, являющийся более прочным и устойчивым к изгибающим моментам, меньше раскачивающимся, чем отдельно висящие провода.

СИП 2Х16 . Цены и характеристики провода СИП вы можете посмотреть в этом месте

Тут напрашивается аналогия с метлой, которую трудно сломать, но каждый ее отдельный прутик уязвим при меньшем усилии. Также стоит учесть, что алюминий, защищённый в изоляционной оболочке, не подвержен разрушительному коррозионному воздействию метеорологических осадков и выделений птиц, устраивающих посиделки на проводах, вьющих гнезда на траверсах.

Кстати, если вся линия снабжения электроэнергией смонтирована из СИП, то такие птичьи сооружения не будут иметь никакого влияния на такие ВЛ, в отличие от обычных. Отдельно стоит заметить, что даже эстетически СИП выглядит лучше, чем болтающиеся провода.

Смонтированный провод СИП на железобетонных опорах

Какой сип нужен для подключения дома

Для подключения дома применяется СИП-4. Он имеет фазную и нулевую жилу, нагрузка между которыми распределена равномерно. Сечение жилы варьируется от 16 до 120 мм.

СИП-4 — это токопроводящие жилы из алюминиевых проволок в изоляции из светостабилизированного полиэтилена, стойкого к ультрафиолетовому излучению и воздействию озона

Состоит из 2-4 жил в зависимости от подключения. Если подключение однофазное, то достаточно 2 жил, для трехфазного —4 жилы

Для того, чтобы провода проходили по наружным стенам, важно, чтобы они не поддерживали горение

Рассмотрим, почему самонесущие изолированные провода нельзя заводить в дом.

Условия прокладки

В связи с тем, что для прокладки СИП не требуется никаких особых навыков, его можно выполнить и в домашних условиях, и собственными силами предприятия без привлечения специализированной организации. Прокладка может осуществляться как на опорах, так и на конструктивных элементах зданий и сооружений. Как правило, крепление к стенам выполнить куда проще, чем на отдельно стоящей опоре.

Поэтому рассмотрите, условия монтажа провода СИП на железобетонных опорах:

Так как самонесущий изолирующий провод имеет оболочку с изоляцией, важно обеспечить подвешивание, которое исключает повреждение диэлектрического слоя. Для этого устанавливаются пластиковые ролики, захваты и коуши, по которым провод может беспрепятственно перемещаться

В процессе прокладки запрещено волочить СИП по земле или веткам деревьев, так как те могут повредить его изоляцию. Для стыкования разных участков СИП используются герметичные зажимы прокалывающего типа

Благодаря такой конструкции можно осуществлять отвод линии от уже существующей даже под напряжением. Перед фиксацией на опоре провод СИП обязательно должен вытянуться через подвижный элемент (для марок СИП от 1 до 3 при помощи динамометра до установки нормируемой нагрузки). После вытяжки его закрепляют в точках фиксации.

Все крепежные детали имеют заводское изготовление, поэтому их можно найти в комплекте с самонесущим изолирующим проводом, что значительно упростит задачу.

Рис. 6: Пример крепления провода СИП на опоре

Получить разрешение

Прежде всего нужно согласовать во всех инстанциях весь регламент проведения работ, — некоторые официальные лица могут сильно нервничать, боясь брать ответственность за чужую работу, и могут не позволить эксплуатацию оборудования, если оно установлено не по их правилам и канонам, а монтаж выполнен не их специалистами.

В случае категорического отказа ведомства в просьбе осуществить подключение своими руками, данная статья будет полезна пользователю для проверки процесса и контроля качества исполнения работ.

Если «начальство даёт добро», то можно приступать к осуществлению задуманного. Но только в этом случае, и никак не иначе, без самодеятельности, иначе работа пропадёт впустую и можно получить внушительный штраф за самовольство.

Способы соединения СИП провода с медным неизолированным кабелем

СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.

В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.

Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:

соединение проводов с помощью клемм
использование для соединения ответвительных сжимов
применение болтов, шайб и гаек

Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

минимальная высота подводящего кабеля над землей составляет 2,75 м;
аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Подключение автомата к СИП с помощью гильз

Берется обыкновенная стандартная соединительная гильза на 16мм2.

Желательно сделать его таким, чтобы он влазил в автоматы разных типов.

Ну а чтобы один раз подключить СИП к автомату и забыть про этот контакт, лучше купить специальную переходную гильзу с алюминия на медь. Запрессовать СИП в алюминиевой части, а с медной стороной проделать все то же самое как описано выше.

Затем опять же отрезать лишнее, обточить в тисках и переходной контакт готов.
