Напряжение в сети опускается до 110–120 вольт. что делать

Нормы напряжения в электросети по ГОСТу

В нормативном документе определено несколько показателей, позволяющих характеризовать качество электроэнергии в точках присоединения (ввод в сети потребителей). Перечислим наиболее значимые параметры и приведем допустимые диапазоны отклонений для каждого из них:

• Для установившегося отклонения напряжения не более 5,0% от номинала (допустимая норма) при длительном временном промежутке и до 10% для краткосрочной аномалии (предельно допустимая норма). Заметим, что данные показатели должны быть прописаны в договоре о предоставлении услуг, при этом указанные нормы должны отвечать действующим нормам. Например, для бытовых сетей (220 В) быть в пределах 198,0-220,0 В, а для трехфазных (0,40 кВ) – не менее 360,0 В и не более 440 Вольт.
• Перепады напряжения, такие отклонения характеризуются амплитудой, длительностью и частотой интервалов. Нормально допустимый размах амплитуды не должен превышать 10,0% от нормы. К перепадам также относят дозу фликера (мерцание света в следствии перепадов напряжения, вызывают усталость), это параметр измеряется специальным прибором (фликометром). Допустимая краткосрочная доза – 1,38, длительная – 1. Пример устоявшегося отклонения и колебания напряжения
• Броски и провалы. К первым относятся краткосрочные увеличения амплитуды напряжения, превышающие 1,10 номинала. Под вторым явлением подразумевается уменьшение амплитуды на величину более 0,9 от нормы, с последующим возвращением к нормальным параметрам. Ввиду особенностей природы процессов данные отклонения не нормируются. При частом проявлении рекомендуется установить ограничитель напряжения (для защиты от бросков) и ИБП (при частых провалах).
• Перенапряжение электрической сети, под данным определением подразумевается превышение номинала на величину более 10% длящееся свыше 10-ти миллисекунд. Примеры перенапряжения и провала (А), бросков (В)
• Несимметрия напряжения. Допустимое отклонение коэффициента несимметрии от нормы – 2,0%, предельное – 4,0%.
• Несинусоидальность напряжения. Определяется путем расчета коэффициента искажения, после чего полученное значение сравнивают с нормативными значениями. Пример нарушения синусоидальности напряжения
• Отклонения частоты. Согласно действующим требованиям нормально допустимое отклонение этого параметра 0,20 Гц, предельно допустимое – 0,40 Гц.

Это интересно: Расчет электроэнергии по нормативу без счетчика в 2017 году: разбираемся основательно

Величина допустимого падения напряжения: ПУЭ

Согласно принятым правилам устройства электроустановок (ПУЭ) еще в бывшем СССР, падением напряжения признается разность показателей напряжения на разных точках сети. Как правило, это точки начала и конца цепи. В установленных нормах по закону полагается различать понятия отклонение напряжения от ее потери. Если первый случай в общепринятом масштабе рассматривается на примере лампы накаливания, показатель отклонения которого признается номинальным и обязательным к исполнению, то в случае с потерей, рассматриваемой на шинах станции, – это признается рекомендуемым показателем.

Нормальное падение работы напряжения в сети:

• В так называемых воздушных линиях – до 8%;
• В кабельных линиях электроснабжения – до 6%;
• В сетях на 220 В – 380 В – в районе 4-6%.

При этом падением в рамках аварийного режима признается падение до 12% в сети – это установленный предел. Падение более установленной нормы сулит включение системы защитной автоматики, которая должна срабатывать при достижении пониженной нормы на протяжении не менее 30 секунд.

Также в некоторых источниках можно найти стандарты напряжения, превышающие даже новые показатели в 230 В и 400 В. Не стоит путать примеры бытового использования с заводом или фабрикой, на которых показатели естественно значительно превышают бытовую среду.

У вас отключен JavaScript.

1. Положение пункта 612.10 ГОСТ Р 50571.16-2007 «МЭК 60364-6:2006 Электроустановки низковольтные. Часть 6. Испытания», нормирующее падение напряжения в электроустановках зданий, заимствовано из пункта 525 ГОСТ Р 50571.15-97 «МЭК 364-5-52-93 Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 52. Электропроводки», утратившего силу в связи с вводом в действие ГОСТ Р 50571.5.52-2011 «МЭК 60364-5-52:2009 Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки».

2. В проекте новой редакции ГОСТ Р, разрабатываемом на базе модифицированного стандарта МЭК 60364-6:2016 (см. ), в пункте 6.4.3.11 «Проверка падения напряжения», содержится прямая ссылка на ГОСТ Р 50571.5.52-2011, а именно первый абзац пункта 6.4.3.11 гласит:

«Если в соответствии с МЭК 60364-5-52:2009, раздел 525 требуется, то должна быть выполнена оценка падения напряжения измерением или расчетом (см. МЭК 60364-5-52:2009, приложение G)».

3. Формулировка первого абзаца приложения G ГОСТ Р 50571.5.52-2011 , а также комментарий его разработчика (см. ответ начальника ИКЦ МИЭЭ А. Шалыгина в журнале «Новости электротехники» № 6 2014 г.), допускают двоякое толкование границ отсчёта участка сети, на котором нормируется падение напряжения, так как в этой формулировке, в результате неточного перевода IEC 60364-5-52:2009, применено неконкретное понятие «источник питания», а в последующем разъяснении разработчика «источником питания» указан «распределительный щит, непосредственно питающий электроприемник» без пояснений, где этот щит установлен (подробнее см. обсуждение и информацию по адресу: https://www.proektant.org/index.php?topic=37807.75; https://www.colan.ru/forumnew/view.php?idx=113963&from=120&step=20; https://shidlovsky-denis.blogspot.com/2011/01/).

4. Примечания к таблице А.1 Приложения А.1 ГОСТ 29322-2014 «(IEC 60038:2009) Напряжения стандартные» гласят:

«1. Значения в Таблице А.1 основаны на примечании к разделу 525 , в котором указано: «При отсутствии других соображений, рекомендуется, чтобы на практике падение напряжения между вводом в электроустановку пользователя и электрооборудованием было не более 4% от номинального напряжения электроустановки«. Раздел 525 находится на рассмотрении. В будущем значения для наименьшего используемого напряжения могут быть изменены в соответствии с пересмотром .

2. Стандарт заменен стандартом , в Таблице G.52.1 Приложения G которого для электроустановок, подключаемых к электрическим сетям общего пользования, установлены следующие максимальные падения напряжения: для электрических светильников — 3%, для других электроприемников -5%».

5. В пункте 8.23 свода правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» (документ включён в «Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений») содержится следующее положение:

«Суммарные потери напряжения от шин 0,4 кВ ТП до наиболее удаленного осветительного прибора общего освещения в жилых и общественных зданиях не должны, как правило, превышать 7,5 %. При этом потери напряжения от ВРУ здания до наиболее удаленных светильников должны быть не более 3 %, а до прочих потребителей — не более 4 %. При длине электропроводки от ВРУ здания до нагрузки более 100 м, эти потери напряжения допускается увеличивать на 0,005 % на каждый последующий (более 100) метр электропроводки, но не более чем на 0,5 %».

Учитывая положения документов по стандартизации, указанных в пунктах 4 и 5, начальной точкой отсчёта участка нормируемого падения напряжения, указанного в пункте 612.10 ГОСТ Р 50571.16-2007 является ВРУ здания.

Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями. Для напряжений переменного тока ниже указаны действующие значения.

2.1 Номинальное напряжение системы (nominal system voltage): Соответствующее приближенное значение напряжения, применяемое для обозначения или идентификации системы.

2.2 Наибольшее напряжение системы (исключая переходные и анормальные условия) (highest voltage of a system (excluding transient or abnormal conditions)): Наибольшее значение рабочего напряжения, которое имеет место при нормальных условиях оперирования в любое время и в любой точке электрической системы.

Примечание: это определение исключает переходные перенапряжения, например, вследствие коммутационных оперирований, и временные колебания напряжения.

2.3 Наименьшее напряжение системы (исключая переходные и анормальные условия) (lowest voltage of a system (excluding transient or abnormal conditions)): Наименьшее значение рабочего напряжения, которое имеет место при нормальных условиях оперирования в любое время и в любой точке электрической системы.

Примечание: это определение исключает переходные перенапряжения, например, вследствие коммутационных оперирований, и временные колебания напряжения.

2.4 Зажимы питания (supply terminals): Точка в передающей или распределительной электрической сети, обозначенная как таковая и определенная договором, в которой участники договора обмениваются электрической энергией.

2.5 Напряжение питания (supply voltage): Напряжение между фазами или напряжение между фазой и нейтралью на зажимах питания.

Примечание: эквивалентное определение: напряжение между линиями или напряжение между линией и нейтралью на зажимах питания.

2.6 Диапазон напряжения питания (supply voltage range): Диапазон напряжения на зажимах питания.

2.7 Используемое напряжение (utilization voltage): Напряжение между фазами или напряжение между фазой и нейтралью в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.

Примечание: эквивалентное определение: напряжение между линиями или напряжение между линией и нейтралью в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.

2.8 Диапазон используемого напряжения (utilization voltage range): Диапазон напряжения в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.

Примечание: в некоторых стандартах на электрооборудование (например, в IEC 60335-1 и IEC 60071), термин «диапазон напряжения» имеет другое значение.

2.9 Наибольшее напряжение для электрооборудования (highest voltage for equipment): Наибольшее напряжение, для которого электрооборудование охарактеризовано относительно: a) изоляции; b) других характеристик, которые могут быть связаны с этим наибольшим напряжением в соответствующих рекомендациях для электрооборудования.

Примечание: электрооборудование можно использовать только в электрических системах, имеющих наибольшее напряжение, которое меньшее или равно его наибольшему напряжению для электрооборудования.

2.10 Напряжение между фазами (phase-to-phase voltage): напряжение между двумя фазными проводниками в заданной точке электрической цепи.

2.11 Напряжение между фазой и нейтралью (phase-to-neutral voltage): напряжение между фазным и нейтральным проводниками в заданной точке электрической цепи.

2.12 Линейный проводник (line conductor): Проводник, находящийся под напряжением при нормальных условиях и используемыи для передачи электрической энергии, но не нейтральный проводник или средний проводник.

2.13 Нейтральный проводник (neutral conductor): Проводник, электрически присоединенный к нейтрали и используемый для передачи электрической энергии.

2.14 Фазный проводник (phase conductor): Линейный проводник, используемый в электрической цепи переменного тока.

Какую нагрузку может выдержать одна розетка?

Вопрос о том, сколько можно вилок воткнуть в один удлинитель, довольно запутанный. Ведь существует множество факторов, от которых зависит выносливость электропроводки в каждом конкретном случае. Для того, чтобы определить возможности одной розетки, необходимо разобраться в некоторых понятиях и определениях.

Напряжение. Это физическая величина, которая показывает работу по перемещению заряда от одной точки электрической цепи до другой. Единицей измерения принят Вольт. Для нашей страны принято напряжение 220 V. Этот показатель обязательно нужно учитывать, так как он используется для расчёта нагрузки, которую выдерживает розетка.

Сила тока. Это отношение количества заряда, прошедшего через некоторую поверхность к времени этого прохождения. Измеряется она в Амперах. Для наших розеток эта величина, в основном, равна от 6,3А до 10А.



Приборы для измерения силы тока

Мощность. Показывает скорость преобразования, потребления или передачи электроэнергии какой-либо системы. Измеряется в Ваттах. Мощность электроприборов указывается в технических характеристиках, а так же, как правило, на корпусе.

Простой расчет с имеющимися у нас показателями будет выглядеть так: для расчета допустимого количества Ватт, нужно просто умножить силу тока на напряжение. Для наших отечественных розеток такой расчет будет выглядеть так: 6,3А * 220V = 1386 Вт. Таким образом, суммарная мощность приборов, которые можно одновременно подключить в одну розетку не должна превышать 1386 Вт.

Обязательное регулирование напряжения в электрических сетях

Осуществить собственное регулирование напряжения не только трудозатратно, но и потребует финансовых вложений. Еще более трудным вариантом является добиваться стабилизации тока в сети от организации-поставщика. Это можно сделать путем подачи жалоб, личных обращений, исков в суд, однако, результат далеко не всегда достигается даже этими методами.

Если вы все-таки решили самостоятельно исправить картину, то это возможно следующим образом:

1. Метод централизованного регулирования напряжения. Этот подход предполагает подсчет того, сколько изменений потребуется для стабилизации ситуации и соответствующее регулирование в центральном блоке питания.
2. Метод линейного воздействия. Осуществляется с помощью так называемого линейного регулятора, который изменяет фазы с помощью вторичной обмотки на цепи.
3. Использование конденсаторных батарей в сети. Этот способ в теоретической части называется компенсацией реактивной мощности.
4. Также предельно нестабильную сеть можно подправить с помощью продольной компенсации. Она подразумевает последовательное подключение к сети конденсаторов.

Также актуальным вариантом, при не слишком выраженным отклонении от установленной нормы, является установка одного крупного или нескольких мелких стабилизаторов в сети. Это потребует некоторых финансовых вложений, специальные навыки монтажа, а также не подходит для максимально колеблющихся систем электроснабжения, ведь просто не смогут делать большой объем работы и регулировать большое количество напряжения.

Итак, как уже было определено, новым общепринятым стандартом считается напряжение в сети в квартире от 230 В до 400 В. Для примера, шкала напряжения бывает и 240 В, 250 В, с учетом максимально допустимой погрешности. Однако для привычной нам розетки э1ф рабочее напряжение – это все тот же уровень 220в, который привычен для нас всех еще с советского периода.

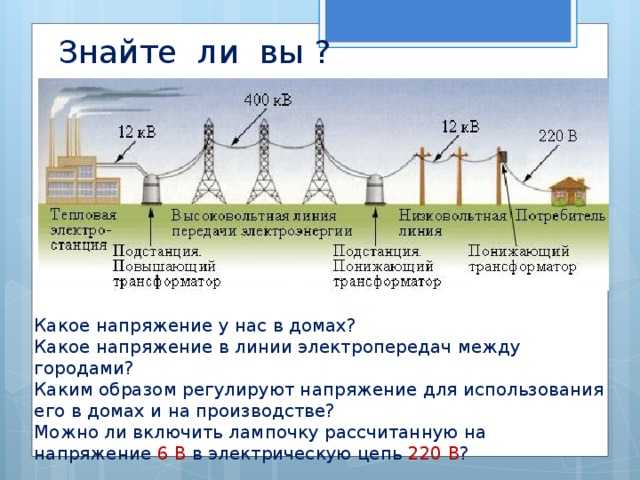

Параметры домашней электрической сети

Основными параметрами электричества являются его напряжение и частота. Стандартное напряжение для домашних электросетей — 220 вольт. Общепринятая частота — 50 герц. Однако в США используется другое значение частоты — 60 герц. Параметр частоты задается генерирующим оборудованием и является неизменным.

Напряжение в сети конкретного дома или квартиры может быть отличным от номинала (220 вольт). На данный показатель влияет техническое состояние оборудования, сетевые нагрузки, загруженность подстанции. В результате напряжение может отклоняться от заданного параметра в ту или другую сторону на 20–25 вольт.

Как определить, какой ток в розетке

Какое напряжение в розетке и сила тока – постоянное или переменное, можно определить несколькими способами:

Амперметром. Это специализированный прибор для измерения силы показателя. Значения можно увидеть на шкале посредством соединения розетки, потребителя и амперметра.

Вам это будет интересно Плюс — это фаза или ноль

Амперметр

• Мультиметр. Это комбинированное устройство, объединяющее в своей цепи омметр, вольтметр и амперметр.
• Расчетным способом. Для того, чтобы определить, какой ток в розетке, необходимо знать показатель мощности прибора. В сеть подается ток с напряжением в 220В, поэтому расчет силы прост: значение мощности разделить на напряжение. Так несложно вычислить ток при включении утюга, мощностью 2,0 кВт, получается, 9.09 Ампер. Таким образом, если напряжение в сети 220 В, то какой по показателю ток протекает в сети, зависит от мощности.

Стоит отметить! Погрешность при измерениях зависит от класса точности устройств, перечисленных в пунктах 1 и 2.

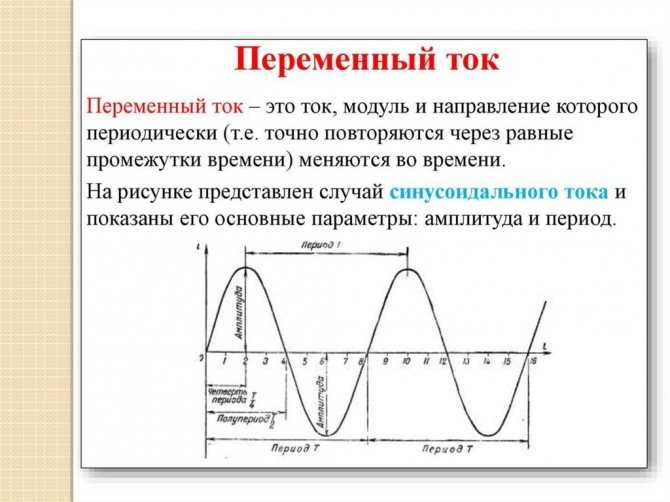

Переменный

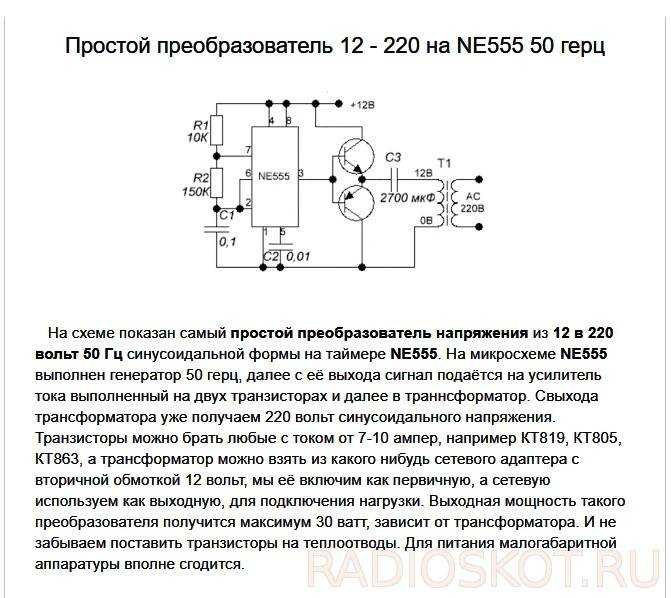

Почти 98% электроэнергии вырабатываемой домашней электросетью – переменный ток. Этот ток изменяет как направление, так и величину. При передаче электроэнергии внутри сети, напряжение либо увеличивается, либо уменьшается, в связи чем розетки выпускаются для переменного показателя. Существуют электроприборы, питающиеся от источника постоянного показателя, поэтому их следует привести к одному типу с использованием преобразователей.

Закон Ома

Основные преимущества переменного тока:

• Передача на длинные расстояния.
• Позволяет использовать стандартное генераторное оборудование.
• Отсутствует полярность при подключении.

Однако у данного тока также имеется ряд недостатков:

• Потери в цепи обязывают подбирать розетки с учётом понижающего коэффициента 0,7.
• Возникает электромагнитная индукция, в связи, с чем электричество не всегда распределяется равномерно.
• Проверка и измерение значений осуществляются по сложной схеме.
• Увеличение показателя сопротивления, так как кабель не задействован в полном объеме.

Переменное значение

Постоянный

При упорядоченном движении заряженных частиц в едином направлении, ток называется постоянным, и возникает он в сети с неизменным напряжением при стабильной полярности зарядов. Используется в промышленных автономных установках, что исключает необходимость передачи электроэнергии на большие расстояния.

Использование постоянного показателя предусматривается в автономных системах, к примеру, в автотранспорте, летательных средствах, морской технике и электропоездах. Широкое использование он получил при организации питания микросхем электроники, средств связи и иной техники, где количество помех максимально сводится к минимуму, вплоть до их полной ликвидации.

Вам это будет интересно Особенности электрических мощностей

В некоторых случаях он нашел применение в сварочных агрегатах, а также в железнодорожных локомотивах, медицине при введении в организм лекарственных препаратов посредством электрофореза.

Постоянный ток

Краткая история электричества

Кто изобрел электричество? А никто! Люди постепенно понимали, что это такое и как им пользоваться.

Все началось в 7 веке до нашей эры, в один солнечный (а может и дождливый, кто знает) день. Тогда греческий философ Фалес заметил, что, если потереть янтарь о шерсть, он будет притягивать легкие предметы.

Потом были Александр Македонский, войны, христианство, падение Римской империи, войны, падение Византии, войны, средневековье, крестовые походы, эпидемии, инквизиция и снова войны. Как вы поняли, людям было не до какого-то там электричества и натертых шерстью эбонитовых палочек.

В каком году изобрели слово «электричество»? 1600 году английский естествоиспытатель Уильям Гилберт решил написать труд «О магните, магнитных телах и о большом магните — Земле». Именно тогда и появился термин «электричество».

Через сто пятьдесят лет, в 1747 году Бенджамин Франклин, которого мы все очень любим, создал первую теорию электричества. Он рассматривал это явление как флюид или нематериальную жидкость.

Именно Франклин ввел понятие положительного и отрицательного зарядов (до этого разделяли стеклянное и смоляное электричество), изобрел молниеотвод и доказал, что молния имеет электрическую природу.

Бенджамина любят все, ведь его портрет есть на каждой стодолларовой купюре. Помимо работы в точных науках, он был видным политическим деятелем. Но вопреки распространенному заблуждению, Франклин не был президентом США.

Дальше пойдет перечисление важных для истории электричества открытий.

1785 год – Кулон выясняет, с какой силой противоположные заряды притягиваются, а одноименные отталкиваются.

1791 год – Луиджи Гальвани случайно заметил, что лапки мертвой лягушки сокращаются под действием электричества.

Принцип работы батарейки основан на гальванических элементах. Но кто создал первый гальванический элемент? Основываясь на открытии Гальвани, другой итальянский физик Алессандро Вольта в 1800 году создает столб Вольта – прототип современной батарейки.

На раскопках рядом с Багдадом нашли батарейку возрастом больше двух тысяч лет. Какой древний айфон с ее помощью подзаряжали — остается загадкой. Зато известно точно, что батарейка уже «села». Этот случай как бы говорит: может быть, люди знали об электричестве намного раньше, но потом что-то пошло не так.

Уже в 19 веке Эрстед, Ампер, Ом, Томсон и Максвелл совершили настоящую революцию. Был открыт электромагнетизм, ЭДС индукции, электрические и магнитные явления связали в единую систему и описали фундаментальными уравнениями.

Кстати! Если у вас нет времени, чтобы самостоятельно разбираться со всем этим, для наших читателей сейчас действует скидка 10% на любой вид работы

20 век принес квантовую электродинамику и теорию слабых взаимодействий, а также электромобили и повсеместные линии электропередач. Кстати, знаменитый электромобиль Тесла работает на постоянном токе.

Конечно, это очень краткая история электричества, и мы не упомянули очень много имен, которые повлияли на прогресс в этой области. Иначе пришлось бы написать целый многотомный справочник.

Группа 0

Что определяет этот класс электробезопасности оборудования? В таких устройствах есть только рабочая изоляция от переменного или постоянного тока. На случае его (тока) утечки заземляющего контакта не предусмотрено.

Тут открытые нетоковедущие проводящие элементы не соединяются ни с заземлением, ни с защитным проводником электропроводки. В случае когда таковую изоляцию пробьет, защиту человеку может обеспечить только окружающая среда — воздух, покрытие полов и проч. На корпусах устройств данного класса нет индикаторов опасного напряжения.

Таковые приборы допустимо использовать только в пространствах, где отсутствуют проводящие заземленные элементы в зоне нахождения людей, где нет условий повышенной опасности, куда запрещен доступ посторонних лиц.

Поэтому подобное оборудование необходимо устанавливать только в сухих пространствах и помещениях. Если опираться на рекомендации Международной электрической комиссии, то от использования электрооборудования класса 0 и вовсе следует отказаться. Почему?

При повреждении изоляции на нетокопроводящих элементах устройств может возникнуть напряжение, опасное для здоровья и жизни человека. Соответственно, такая угроза возрастает при эксплуатации оборудования класса 0 в сырых, влажных помещениях.

Примером может служить любой электроприбор в металлическом корпусе, не подключенным производителем к заземлению, — та же самая электроплита с открытыми нагревательными элементами. Еще один яркий пример — советские обогреватели, снабженные открытыми спиралями.

Нормы в соответствии с ГОСТом

Итак, руководствоваться мы будем ГОСТ 29322-92 в актуальной редакции (за 2014 год), согласно которому предельное отклонение (как положительное, так и отрицательное) в России не должно превышать отметку в 10% от номинального. Итого получаем такие значения:

• для сети 230в – от 207 до 253 Вольта;
• для сети 400в – от 360 до 440 Вольт.

Что касается допустимого отклонения напряжения у потребителей, в ГОСТе указано, что данную величину в точках общего подключения устанавливает непосредственно сетевая организация, которая в свою очередь должна удовлетворять нормы, указанные в настоящих стандартах.

Помимо этого хотелось бы отметить, что при нормальном режиме работы сети допустимое отклонение напряжения на зажимах электрических двигателей находится в диапазоне от -5 до +10%, а других аппаратов не больше, чем 5%. В то же время после возникновения аварийного режима допускается понизить нагрузку не больше, чем на 5%.

Кстати, хотелось бы дополнительно отметить, что на источнике питания в электросетях 0,4 кВ согласно нормам отклонение не должно превышать отметку в 5%, собственно, как и у самих потребителей. Итого, 5% на источнике + 5% у потребителей, имеем 10% предельно допустимого.

Немаловажно знать о причинах возникновения отклонения напряжений. Так вот основной причиной считается сезонное или суточное изменение электрической нагрузки самих потребителей. К примеру, в зимнее время все резко включают обогреватели, в результате чего параметры электросети заметно падают

О том, что делать, если низкое напряжение в сети, мы рассказывали в соответствующей статье!

К примеру, в зимнее время все резко включают обогреватели, в результате чего параметры электросети заметно падают. О том, что делать, если низкое напряжение в сети, мы рассказывали в соответствующей статье!

Как искать обрыв нуля в квартире: 2 методики

Поиск неисправности можно вести:

1. безопасно прозвонкой — на полностью обесточенной электропроводке;
2. под напряжением, что требует навыков электромонтера хотя бы третьей группы по ТБ.

Как вызвонить электрическую схему проводки быстро и безопасно за 3 этапа

Этап №1. Отключить вводные коммутационные аппараты и проверить отсутствие напряжения

Если со снятием питания автоматическим выключателем или предохранителями обычно вопросов не возникает, то на проверку отсутствия напряжения многие электрики внимания не обращают, а зря.

Достаточно одной секунды, чтобы ткнуть индикатор в контрольную точку. Это избавит от попадания под напряжение из-за:

• залипания контакта выключателя;
• отключения не того участка цепи;
• наличия «хомутов» в схеме;
• других ошибок.

Этап №2. Общая прозвонка цепи

Цифровой мультиметр переводится в режим прозвонки или омметра для замера омических сопротивлений. Берем любой длинный изолированный провод. Один конец его подключается на отключенную шинку нуля. Второй — садится на клемму прибора.

Вторым щупом омметра проходят по всем гнездам розеток. На одном из них должна создаться электрическая цепь, когда прибор покажет маленькое сопротивление провода (нормальное состояние цепи нуля), а на втором будет большое — ∞ (отсутствие электрического контакта фазы с потенциалом нулевой шины). Это нормально.

Когда показания мультиметра будут иные, необходимо искать неисправность дальше. Оборванную цепь нуля мультиметр покажет высоким сопротивлением в обоих гнездах.

Правильность подключения нулевой шины нужно проверить двумя последовательными действиями после ее включения: Измерением напряжения между ее потенциалом и землей, взятом на контуре заземления или, в крайнем случае, на водопроводе, батарее отопления (допустим перепад несколько вольт из-за плохих контактов нестандартных заземлителей). Последующей проверкой омметром, который должен показать короткое замыкание.

Этап №3. Поиск неисправностей в розеточном блоке и распределительной коробке

Когда омметр показал обрыв цепи между контактом розетки и нулевой шинкой, то весь этот участок необходимо делить на отрезки, а затем поэтапно вызванивать каждый.

Для начала удобнее снять корпус с розетки, осмотреть и проверить состояние контакта на подходящем проводе. Затем ищется распределительная коробка, вскрывается, определяется узел сборки нуля (обычно самый толстый) и с него снимается изоляция.

От этого места вызванивается цепь в две стороны: к розетке и на нулевую шинку. В одном из направлений будет обрыв. Его и следует дальше обследовать. Если оборвана жила провода, то ее нужно заменить при наличии резерва.

Однако обнаруженное повреждение провода может проявиться еще раз. Поэтому лучше заменить весь отрезок кабеля на этом участке. Его просто крепят за один конец старого и, вытягивая поврежденный кусок, одновременно затягивают новый.

Поиск обрыва нуля под напряжением: подробная инструкция

Проверка наличия напряжения емкостным индикатором показывает только наличие фазы. Она не определяет величину разницы потенциалов, то есть напряжения. В этом и состоит основная ошибка.

Технологию поиска неисправности следует расширить и работать вольтметром. Сейчас эта функция имеется во всех современных цифровых мультиметрах и старых стрелочных тестерах.

Работа с вольтметром относится к опасной. Она требует соблюдения мер безопасности. Можно попасть под напряжение.

В принципе эта работа уже частично сделана. Остается только отключить полностью все потребители, освободив розетки от вставленных вилок. Заодно переведите все выключатели освещения в положение «Откл». Это облегчит поиск неисправности, упростит анализ.

Затем емкостным индикатором напряжения внимательно проверяем все гнезда розеток и записываем те, которые вызвали сомнения.

Берем вольтметр, замеряем им напряжение во всех розетках, сравниваем показания.

На исправных розетках будет показан результат действующего напряжения бытовой сети (порядка 220 вольт), а на поврежденных — ноль. С ними и придется разбираться дальше.

Можно, конечно, разбирать участки цепи на отрезки и замерять места, куда не доходит напряжение. Но, домашнему мастеру я рекомендую не идти этим путем, а просто отключить вводной автомат и вызванивать схему по вышеприведенной технологии. Это намного безопаснее.

После устранения неисправности неопытные электрики в спешке могут создать короткое замыкание подачей напряжения на отремонтированный участок с оставленными закоротками или перемычками. Перед включением автомата проверяйте отсутствие КЗ прозвонкой цепи.

Это интересно: Будет ли работать светодиодный ночник, включенный в розетку: читайте во всех подробностях

Как изменение повлияло на ресурс бытовых электроприборов

После нескольких лет эксплуатации можно сделать некоторые выводы о влиянии “нового электричества” на бытовые электроприборы, основанные на практическом опыте.

Холодильник

На шильдике, который находится внутри, внизу, слева, есть указание 220–240 вольт переменного тока, частотой 50 Гц. Что это значит? Диапазон номинальных напряжений. Если применить допустимое отклонение 10%, для нижнего значения со знаком минус, а для верхнего со знаком плюс, то получим коридор, ограниченный 198–264 вольтами. Как видите, он вполне укладывается в диапазон, предусмотренный стандартом.

Впрочем, для того кто знает об особенностях асинхронных электродвигателей, в это нет ничего удивительного.

Водонагреватель, электроплита

В моём случае, в руководствах по эксплуатации указывается номинальное значение 220 В и только для водонагревателя допуск ±10%.

Пониженное напряжение для бытовой техники, в которой используются ТЭНы, вообще, не страшно. ТЭН будет медленнее нагреваться, только и всего. Верхний предел зависит от максимальной температуры нагрева спирали, которая, в свою очередь, зависит от длины проволоки нихрома, её сечения и ещё много отчего.

Стиральная машина

Порогом нижнего предела для стиральных машин считается 190 В. При падении ниже этого порога автоматика в лучшем случае отключит привода или зависнет.

Телевизоры, компьютер

На шильдеке пишут разное: AC 230 V, 220 – 230 В, а на телевизоре (Samsug), даже так 100 – 240 В, но если кто-то сталкивался с импульсными блоками питания которыми оснащена современная аппаратура, тот знает, что перепады напряжения даже более значительные чем предусмотренные стандартом, для импульсников не проблема.

Проблема в выходной мощности, но это совсем другая история.

Приборы освещения

Единственно действительно уязвимыми для 230 вольт оказались приборы освещения. Причём все: лампы накаливания, лампы КЛЛ и драйвера светодиодов.

Видимо, в понимании производителей приборов освещения, обозначение 220–240 не означает диапазон номинальных значений, а их предел. В самом деле, что будет делать производитель, если каждая лампочка, им произведенная, будет светить 5–10 лет.

СССР переходит на новый стандарт – 220/380 В

В Советском Союзе, несмотря на наличие прогрессивного стандарта 220/380 В, при реализации плана массовой электрификации строили сети переменного тока преимущественно по устаревшей методике – на 127/220 В. Первые попытки перейти на напряжение европейского образца были предприняты в нашей стране ещё в 30-х годах XX века. Однако массовый переход был начат лишь в послевоенное время, его причиной стала возрастающая нагрузка на энергосистему, которая поставила инженеров перед выбором – либо увеличивать толщину кабельных линий, либо повышать номинальное напряжение. В итоге остановились на втором варианте. Определённую роль в этом сыграл не только фактор экономии материалов, но и привлечение к работе немецких специалистов, имевших прикладной опыт использования электрической энергии с напряжением 220/380 В.

Переход растянулся на десятилетия: новые подстанции строили уже под номинал 220/380 В, а большинство старых переводили лишь после плановой замены отслуживших свой срок трансформаторов. Поэтому в СССР долгое время параллельно сосуществовали два стандарта для сетей общего пользования – 127/220 В и 220/380 В. Окончательное переключение на 220 В некоторых однофазных потребителей, по свидетельствам очевидцев, произошло только в конце 80-х — начале 90-х годов.
