Подключение оин 1 в трехфазной сети

Технические характеристики

Помимо конструктивного исполнения не менее важным фактором при выборе необходимого ограничителя (импульсных) перенапряжений (ОПН) служат его следующие основные технические параметры.

Максимальное рабочее напряжение, которое действует на ОПН неограниченно долго, не нарушая его работоспособности.
Максимальное напряжение, действующее на ОПН в течение заданного производителем времени не вызывая в нем никаких повреждений.
При приложении к концам ОПН рабочего напряжения измеряется ток, проходящий через изоляцию. Этот параметр называется током утечки. Величина его в исправном состоянии ограничителя стремится к нулю.
Разрядный ток — его величина определяет принадлежность ограничителя перенапряжения в защите от различных факторов вызывающих скачок напряжения: грозовые, электромагнитные, коммутационные.
Способность выдерживать работу в аварийном режиме сохраняя целостность всех конструктивных элементов.

Классификация ограничителей (импульсных) перенапряжений определяется государственными стандартами. В нормативных документах обозначаются основные требования к устройствам защиты в зависимости от характера источника. Различаются следующие группы защиты от перенапряжения:

от замыканий на высокой стороне низковольтных сетей;
от воздействия грозовых разрядов и скачков напряжений, вызванных переключением промышленных электроустановок;
от возможных перенапряжений, вызванных электромагнитными факторами.

В зависимости от принадлежности к конкретному виду решаемого вопроса ограничители импульсных перенапряжений могут отличаться друг от друга такими параметрами.

Класс напряжения. Ограничители защищают цепи рабочее напряжение которых варьируется от меньше, чем 1 кВольт до значительно больших значений. Существуют, например, ОПН на классы напряжения 0.38 кВольт и 0.66 кВольт, ОПН на классы напряжения 3, 6, 10 кВольт и другие.
Материал изоляционной рубашки. Наибольшее распространение получили фарфор и полимеры.

Керамические ОПН обладают хорошей устойчивостью к солнечному свету, имеют достаточную механическую прочность, что расширяет возможности эксплуатации в разных условиях. Ограничивают применение лишь большие весовые характеристики и характер распространения осколков при разрыве с точки зрения безопасности.

Полимерные ОПН успешно конкурируют с фарфоровыми. При многократно меньших весовых характеристиках и практически безопасным в случае разрушения избыточным давлением, они нисколько не уступают по диэлектрическим свойствам. К недостаткам относится способность к покрытию поверхности пылью, что повышает ток утечки и вызывает пробой изоляции. В эксплуатации они больше подвержены влиянию солнечной радиации и колебаниям температур внешней среды, чем фарфоровые ограничители (импульсных) перенапряжений.

Класс защищенности. От герметичного изготовления корпуса ОПН зависит возможность его установки на открытом воздухе или внутри помещения, что собственно определяет этот показатель.
Одноколонковые ОПН. Состоят из одного модульного блока варисторов с различным набором дисков из защитного полупроводникового элемента, рассчитанных на все классы напряжений.
Многоколонковые ОПН. Состоят из нескольких модульных блоков. Отличаются большей надежностью, чем одноколонковые конструкции.

Этапы монтажа УЗИП в распределительный щит

Рассмотрим бытовой случай, когда собирается РЩ с ОПН для квартиры или частного дома, подбирается щит соответствующего объема чтобы в нем разместить счетчик, вводные автомат защиты и отдельные автоматические выключатели по группам, УЗИП типа ОПН для установки на дин-рейку. Когда приобретены все элементы с соответствующими техническими характеристиками, провода для соединения, можно приступать к монтажу:

На задней стенке внутри РЩ винтами крепиться листовая пластина, на которой устанавливаются дин-рейки и все остальные элементы. Для удобства сборки извлеките эту пластину и осуществляйте монтаж на столе;
В первую очередь крепится к пластине узел учета(счетчик), обычно в левой верхней части;
С правой стороны от счетчика на саморезы по металлу или болты крепим дин-рейку соответствующего размера, чтобы установить на нее вводной автомат и ОПН;
На дин-реку в нижнем ряду устанавливается УЗО и защитные автоматы по группам;
В самой нижней части расположены контактные колодки с винтовыми зажимами, для соединения проводов нейтрали и отдельно проводов заземления;
Если остается место в РЩ можно поставить накладную розетку для открытой проводки.

Размещение элементов на пластине не регламентируется строго руководящими документами, отдельные элементы можно размещать справа или с лева, в зависимости от условий. Практика и показывает, что расключение проводов легче проводить сверху от вводного автомата, поэтому в верхней части размещают счетчик, вводной автомат, ОПН. Во втором ряду УЗО и автоматы защиты по группам, снизу колодки для заземления и нейтральных проводов. После размещения всех элементов можно приступать к подключению проводов. Для расключения всего РЩ требуется детальное рассмотрение в отдельной теме, рассмотрим, куда и как подключается ОПН:

С нижней клеммы выхода вводного автомата фазный провод заводится на входную клемму верхней части ОПН;
Если сеть трехфазная аналогичным образом подключаются остальные фазы на соответствующие клеммы;
Выход с ОПН, клеммы в нижней части подключаются проводами на колодку или шину заземления;
Нейтральный провод подключается на нижнюю клемму с знаком «N»;

Один из вариантов размещения элементов и подключения УЗИП в распределительном щитке

Когда коммутация всех элементов закончена, пластина вставляется в корпус щита на стене, крепится болтами, потом на вход вводного автомата подключаются фазы входящего кабеля, провод заземления заводится на соответствующую колодку. Провода различных групп сети питания подключаются на выход соответствующих автоматов.

Обратите внимание, индикатор ОПН в исходном состоянии должен быть зеленого цвета, если он отработал защитную функцию индикатор красного цвета

Подключение УЗИП по степени защиты

Для каждого устройства, обладающего индивидуальными защитными свойствами, предусмотрена своя схема подключения УЗИП.

Устройства 1-й степени устанавливаются в щитки серии РВ. Непосредственное подключение осуществляется при помощи трансивера. Средняя величина выходного напряжения составляет 14 вольт. Проводимость может изменяться в соответствии с типом используемых резисторов. Вместе с ними используется усилитель. Пороговая проводимость в среднем равна 4,5 мк. Перед началом подключения нужно проверить показатель общего сопротивления цепи. Он должен составлять 50 Ом. Для других типов щитков эти устройства не подходят из-за высокой токовой проводимости.
Аппараты 2-й степени используются в щитке серии РР. Здесь схема подключения УЗИП обходится без трансиверов и все соединения выполняются только проводниками. Перед подключением также проверяются параметры выходного напряжения на стабилизаторе, которое примерно составляет 13 вольт. В процессе работы задействуются двухконтактные расширители. В щитках РР20 устанавливаются изоляторы, а подключение УЗИП выполняется посредством сеточного триода с операционным усилителем. Щитки РР21 оборудованы интегральными выпрямителями, участвующими в преобразовании тока.
УЗИП 3-й степени предназначены для установки в щитки, оборудованные проходным динистором. Для подключения оборудования применяется демпфер. Соединительные контакты имеют медную обкладку. Общее сопротивление цепи не превышает 40 Ом. В щитках РР19 тиристор устанавливается вместе с усилителем. В некоторых модификациях используются конденсаторные резисторы. Допускается подключение устройства вместе с адаптером.

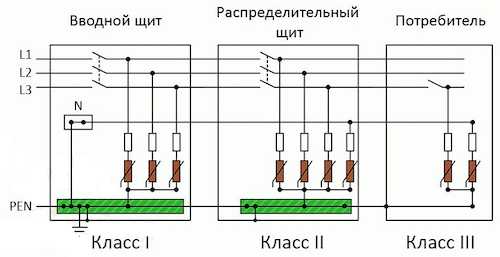

Классы устройств защиты от импульсных перенапряжений

устройство II класса (категория перенапряжения III) – используется как дополнение к устройству I класса для защиты сети от ударов молнии в ЛЭП и от переключений в системе электроснабжения, т.е. от импульсных скачков напряжения, которые появляются при включении-отключении очень мощного оборудования, либо при непрямом попадании молнии.Устанавливается в вводных распредустройствах многоквартирных жилых зданий или в уличных ВРУ частных коттеджей и домов (при воздушном вводе в здание это требует ПУЭ, пункт 7.1.22. Получается, что УЗИП Т-2 должны использоваться в частном секторе практически всегда.).Они рассчитаны на пиковое значение тока с фронтом 8/20мс. То есть, максимум тока достигается за 8мс, а спадает он наполовину за 20мс.

устройство III класса (категория перенапряжения II) – защищает от остаточных импульсных перенапряжений, образующихся при коротких замыканиях, либо после гашения основного импульса, первыми двумя классами УЗИП. Также работают в качестве фильтров высокочастотных помех.Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются.Эта защита нужна очень чувствительному электронному оборудованию. Например, дорогостоящим медицинским приборам, компьютерам и т.п. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.Третий класс применяют только как дополнительную защиту к Т-2, и он имеет более низкую разрядную способность.Тип Т-3 обязательно устанавливается, если приборы расположены далее 30 метров от вводного УЗИП Т-2.

Если у вас нет желания выстраивать всю эту трехступенчатую защиту, приобретайте УЗИП, которые изначально идут с расчетом работы в трех зонах 1+2+3 или 2+3… Такие модели тоже выпускаются. И будут наиболее универсальным решением для применения в частных домах. Однако стоимость их конечно отпугнет многих.

Варианты подключения

Одним из важнейших вопросов является, как подключить УЗИП в щитке. Практически все варианты подключения идентичны и указаны в техническом паспорте изделия. Способы монтажа приборов защиты могут отличаться, в зависимости, где они будут установлены, в однофазной или трехфазной сети, также в зависимости от системы заземления.

Самой современной и отвечающая всем требованиям безопасности является система заземления tn-s, при которой нулевой рабочий (N) и нулевой защитный (PE) провод во всей системе энергоснабжения работают раздельно. Система tn-c-s представляет комбинированный вариант, при котором N и PE от источника питания до ВРУ дома объединены в один провод, после которого начинается разделение нулевого и защитного проводника. Следует помнить, что данная схема не будет работать без заземления, поэтому необходимо обязательно произвести его обустройство. Система tn-c наиболее простая и распространенная в устаревшем жилом фонде система заземления, при которой роль нулевого и рабочего проводника выполняет один провод (PEN).

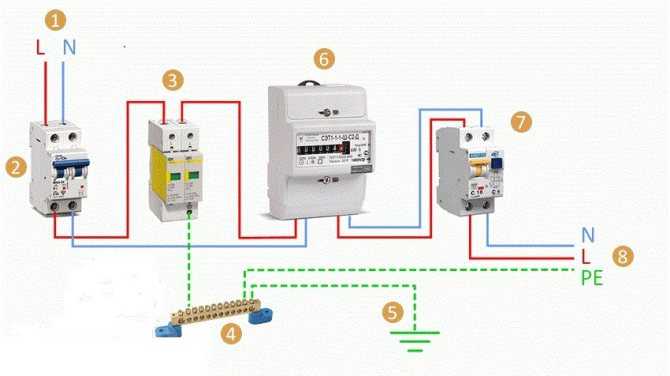

Ниже на схеме показано, как подключить УЗИП класса II в однофазной сети, установленного в щитке квартиры или частного дома с двумя вариантами системы заземления. Для такого варианта подключения необходимо подобрать простейший одноблочный защитный аппарат, с соответствующим рабочим напряжением.

Схема подключения с системой заземления tn-c:

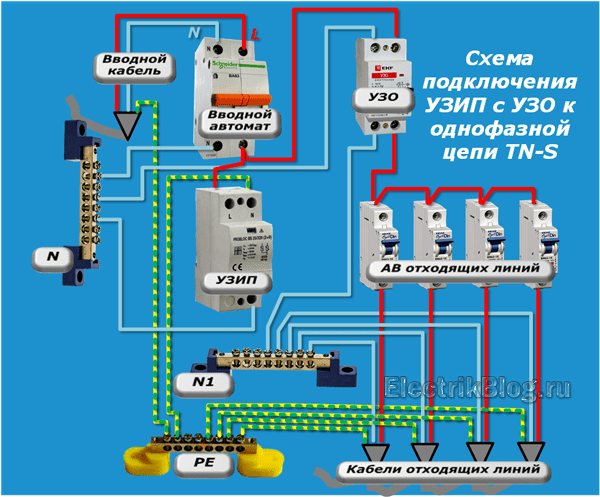

Если предусмотрена система заземления tn-s, в данном случае потребуется установка и подключение УЗИП, состоящего из двух модулей, конструкцией которого предусмотрены отдельные клеммы, для подключения фазного, нулевого рабочего и защитного проводов, обозначенные соответствующей маркировкой.

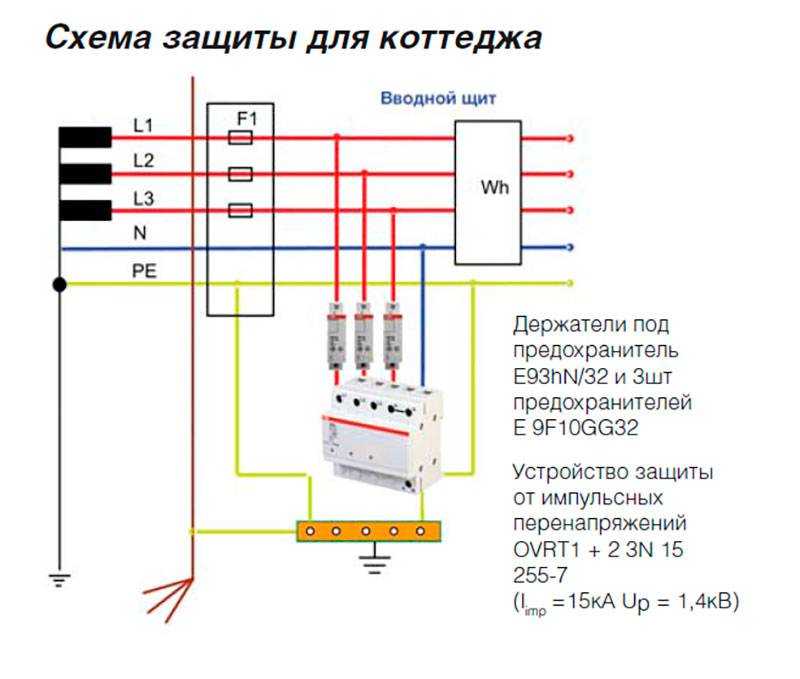

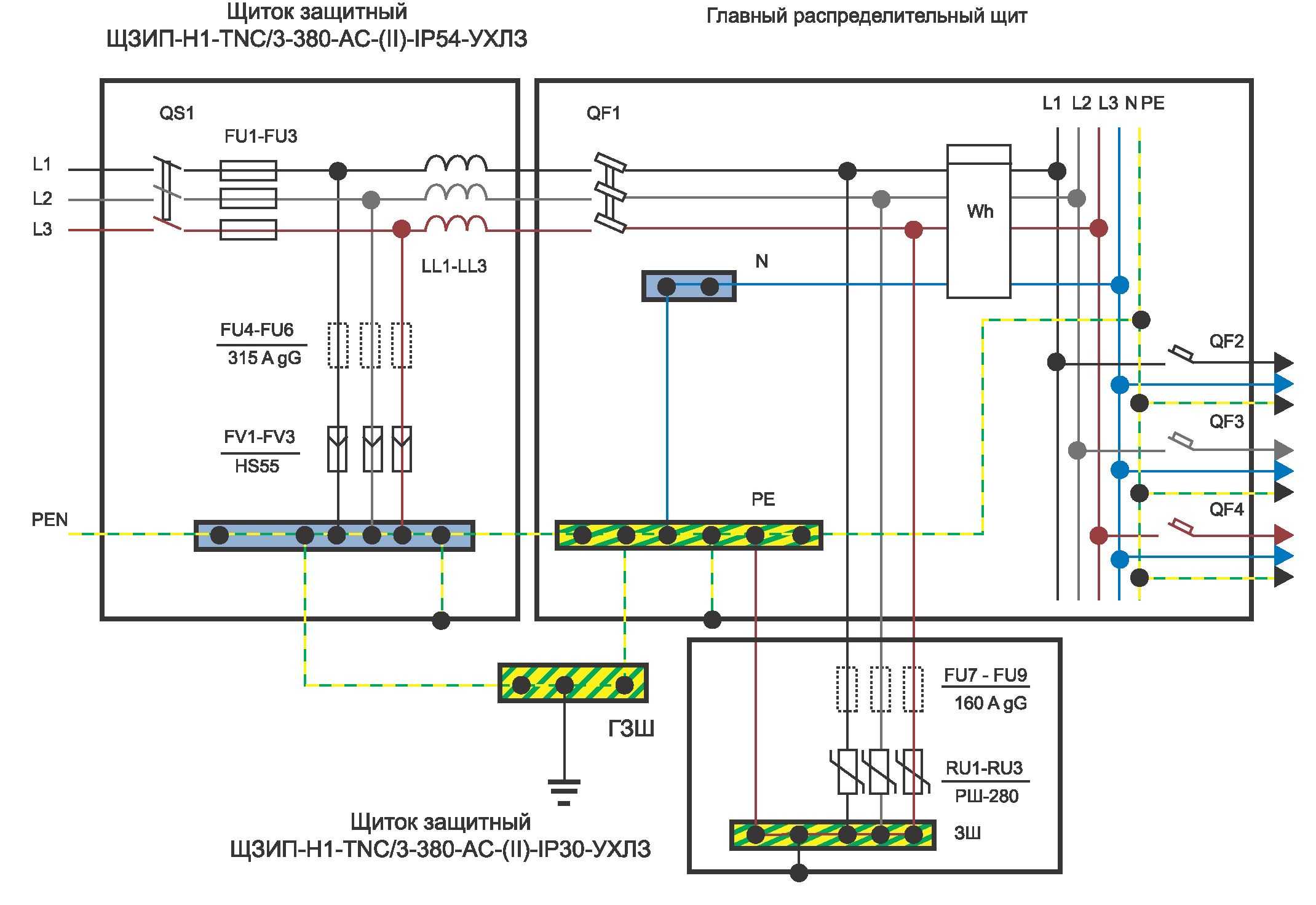

Подключение УЗИП в трехфазной сети осуществляется так, как показано на фото:

При монтаже УЗИП следует предусмотреть средства защиты сети в случае короткого замыкания в приборе и произвести его подключение через автомат или через предохранитель. Установку аппарата можно производить до и после счетчика, во втором случае прибор учета электроэнергии останется не защищенным от импульсного перенапряжения.

На видео ниже наглядно демонстрируется, как подключить данный аппарат в щитке:

Вот мы и рассмотрели, как должно выполняться подключение УЗИП в щитке. Надеемся, предоставленная схема, видео и фото примеры пригодились вам и помогли понять, как подключить данный защитный аппарат.

Будет полезно прочитать:

Как сделать заземление в доме
Для чего нужно УЗО в квартире
Как сделать громоотвод своими руками
Схемы подключения реле напряжения

УЗИП: особенности выбора и применения

Даже кратковременные импульсные броски напряжения, в несколько раз превышающие номинальное, могут нанести непоправимый ущерб дорогостоящей электротехнике и электронике, а то и стать причиной пожара. Перенапряжение в сетях может возникать из-за грозы, аварий или переходных процессов. Например, импульсные перенапряжения могут стать следствием попадания молнии в систему молниезащиты или линию электропередач, переключения мощных индуктивных потребителей, таких как электродвигатели и трансформаторы, коротких замыканий.

Стандартный разрядник B или C (возможно, B + C) состоит из двух компонентов:

Основа ограничителя
Сменная вставка с защитным элементом

Основа

Основание защитного устройства установлено на DIN-рейке TS35. Оно имеет два хомута. Подключите провод фазы ( L ) или нейтральный ( N ) на котором может появиться слишком большой электрический потенциал. С другой стороны подсоедините защитный провод PE, который подключен к защитной линии распределительного устройства.

Защитный проводник должен иметь минимальное поперечное сечение 4 мм2, но не повредит взять ещё больше. В конце концов есть вероятность, что будет течь очень высокий ток.

Есть 3 контакта под терминалом PE. По стандарту в комплект входит вилка, которая вставлена в нужное место и позволяет соединять провода. Благодаря этим зажимам есть возможность удаленного уведомления в случае повреждения вставки или ее перегорания. Этот сигнал может быть подключен, например, к входу блока управления сигнализацией (смотрите схему). В этом случае панель управления будет проинформирована о повреждении вставки размыканием электрической цепи между красным и зеленым проводами.

Вставка

Вставка содержит все наиболее важные элементы, благодаря которым защитник правильно функционирует:

Класс B (тип I) — основным элементом является просто искровой промежуток.
Класс C (тип II) — здесь деталь варистор является основным элементом.

Виды

В зависимости от устройства и принципа действия УЗИП делятся на несколько видов.

Коммутирующие защитные аппараты

Также называются искровыми разрядниками. Принцип работы разрядника основан применении явления искрового промежутка. Конструкция имеет воздушный зазор в перемычке, которая соединяет каждую из линий электропередачи с контуром заземления. Цепь в перемычке разомкнута при номинальном напряжении. Если происходит разряд молнии из-за перенапряжения в линии электропередачи, произойдет пробой воздушного зазора, цепь между фазой и землей будет замкнута, а импульс высокого напряжения будет напрямую заземлен. Конструкция разрядника клапана в цепи с искровым разрядником обеспечивает резистор, на котором подавляются импульсы высокого напряжения. В большинстве случаев разрядники используются в высоковольтных сетях.

УЗИП-разрядник

Ограничители сетевого перенапряжения (ОПН)

Эти устройства заменили устаревшие, громоздкие разрядники. Чтобы понять принцип работы ограничителя, необходимо рассмотреть характеристики нелинейного резистора, так как принцип работы разрядника основан на его вольтамперной функции. Варисторы используются в качестве нелинейных резисторов в данных устройствах. Основным материалом для изготовления варистора является оксид цинка. В смеси с другими оксидами металлов образуется компонент, образующий p-n-переход с вольтамперными характеристиками. Когда напряжение в сети соответствует номинальному параметру, ток в цепи варистора близок к нулю. Когда в p-n-переходе возникает перенапряжение, ток резко увеличивается, что приводит к падению напряжения до номинального значения. После стандартизации параметров сети варистор возвращается в непроводящий режим, не влияя на работу устройства.

Вам это будет интересно БП из электронного трансформатора

Ограничители

Комбинированные УЗИП

Комбинированные приборы работают по принципу разрядника, но также имеют в конструкции резистор. С помощью данной конструкции напряжение не только заземляется, но и параллельно стабилизируется в основной цепи.

Классы

Такие устройства которые можно разделить на несколько категорий:

Класс I. Предназначен для предотвращения прямого воздействия молнии. Эти устройства должны быть оснащены входным распределительным оборудованием (АСУ) для административных и промышленных зданий и жилых многоквартирных домов.
Класс II. Они обеспечивают защиту распределительной сети от перенапряжений, вызванных процессом переключения, и выполняют функцию вторичной защиты, чтобы предотвратить воздействие ударов молнии. Они установлены и подключены к сети в щитке.
Класс III. Они используются для защиты оборудования от импульсов напряжения, вызванных остаточными скачками и асимметричным распределением напряжения между фазовой и нейтральной линиями. Такие устройства также могут работать в режиме фильтра высокочастотных помех. Наиболее удобным для частных домов или квартир является то, что они подключены и установлены непосредственно потребителями. Особенно популярным является изготовление устройства в виде модуля, который можно быстро монтировать на DIN-рейку, или конфигурации с сетевой розеткой или штепсельной вилкой.

Нормативная база применения УЗИП

Что такое УЗИП? Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002 «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

Согласно этому ГОСТу «Устройство для защиты от импульсных перенапряжений (УЗИП): устройство, которое предназначено для ограничения переходных перенапряжений и отвода импульсов тока. Это устройство содержит, по крайней мере, один нелинейный элемент». Стандарт распространяется на устройства для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или иных переходных перенапряжений. Данные устройства предназначены для подсоединения к силовым цепям переменного тока частотой 50-60 Гц на номинальное напряжение до 1000В (действующее значение) или 1500В постоянного тока.

В зависимости от класса испытаний УЗИП делятся на 3 типа.

Испытания класса I предназначены для имитации частично направленных грозовых импульсов тока. УЗИП, подвергаемые таким испытаниям, рекомендуются для установки на линейных вводах в здания, защищённые молниезащитными системами, а также при воздушном вводе питания. Характерной особенностью данного класса является испытание импульсным током Iimp c формой волны 10/350 мкс (1). Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up, который измеряется при In. Это «параметр, характеризующий УЗИП в части ограничения напряжения на его выводах, который выбран из числа предпочтительных значений». Его значение всегда выше остаточного напряжения Ures , т.е. пикового значения, появляющегося на выводах УЗИП вследствие прохождения разрядного тока заданной амплитуды. Up не должен превышать стойкость электрооборудования к импульсному напряжению, определённому в ГОСТ Р 50571.19-2000. Поэтому принято, что для УЗИП 1-го класса Up не превышает 4 кВ.

Стандартный испытательный импульс

Испытания класса II предназначены для имитации наведённого в проводниках под действием электромагнитного поля импульса. УЗИП, подвергаемые таким испытаниям (УЗИП 2-го класса), предназначены для установки после УЗИП 1-го класса в промежуточные шкафы, либо во вводной шкаф, если отсутствует вероятность попадания части прямого тока молнии в систему электроснабжения. Испытания проводятся номинальным разрядным током In и максимальным разрядным током Imax . Оба импульса имеют форму волны 8/20 мкс, но разную амплитуду. При этом Imax > In. Импульс In УЗИП должен выдержать многократно при условии его остывания до комнатной температуры в промежутке между импульсами. Обычно количество выдерживаемых импульсов от 5 до 15 (по ГОСТу количество не установлено и определяется производителем, по МЭКу – 15 импульсов). Импульс Imax УЗИП должен выдержать однократно, при этом его дальнейшая работа в соответствии с заявленными параметрами не гарантируется (но возможна). Уровень напряжения защиты Up для устройств 2-го класса не должен превышать 2,5 кВ.

Испытания класса III также имитируют наведённый импульс, но испытываются комбинированной волной напряжения 1,2/50 мкс и тока 8/20 мкс. При этом в параметрах указывается напряжение разомкнутой цепи Uoc и номинальный In и максимальный Imax токи. Уровень напряжения защиты Up для 3-го класса не должен превышать 1,5 кВ. Это тот уровень, который должна выдерживать техника, даже не проходившая испытаний на устойчивость к микросекундным импульсным перенапряжениям. Поэтому данные устройства рекомендуется использовать в непосредственной близости от защищаемого оборудования (желательно не далее 5-7 метров, а в общем, чем ближе, тем лучше).

Ещё несколько важных параметров, которые необходимо знать для подбора УЗИП.

Максимальное длительное рабочее напряжение Uc — действующее значение переменного или постоянного тока, которое длительно подаётся на выводы УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения при различных нештатных режимах работы сети.

Номинальный ток нагрузки IL — максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке, защищаемой УЗИП. Данный параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. Так как большинство УЗИП подключаются параллельно цепи, то данный параметр у них не указывается.

Технические характеристики

Ни одно описание устройств не обходится без информации о технических характеристиках. ОИН-1 имеет такие характеристики:

Длительно выдерживает напряжение до 275В, при стандартной частоте в 50 Гц.
Устанавливается на дин-рейку.
Ширина 17,5мм, что совпадает с размерами однополюсного автомата.
Во время работы потребляет ток 0,7 мА, при 275В.
Соответствует ГОСТам и прошёл сертификацию, поэтому может выдерживать импульсы до 10 кВ, с Iкз=5000А.
Есть версия ОИН-1С, оборудованная световым индикатором наличия напряжения в сети.
Клеммники позволяют подключать токопроводящие жилы от 4 до 16 мм.

Схемы подключения прибора

Подключение может быть однофазное и трехфазное. У прибора ОИН-1 есть ряд похожих устройств от различных производителей бытовых приборов, потому все схемы подключения почти похожи. Стандартная схема описана ниже. Ее можно применять под все типы устройств.

ОИН 1 схема подключения

В первом случае подключение выполнено параллельно к цепи, а во втором – последовательно с размыкателем. Проще говоря, в итоге включения ОИН-1 во время скачков напряжения размыкатель будет обрывать цепь питания, чтобы миновать риск возникновения пожара в системе и прохождения тока по электродуге.

Внимание! Кроме грамотной установки нулевого и фазного проводников, достаточно важную роль играет длина самого кабеля. От метки подключения в клемме прибора до заземляющей шины общая длина проводов должна быть не больше 50 см

От метки подключения в клемме прибора до заземляющей шины общая длина проводов должна быть не больше 50 см.

Принцип работы

В импульсных переходных процессах изменение напряжения происходит значительно быстрее, чем силы тока. Поэтому классические всем известные защитные автоматы по току здесь будут неэффективны. Наличие в составе ограничителя с полупроводниковым элементом, имеющим нелинейную вольтамперную характеристику, обеспечивает приборы электрической сети защитой от высокого импульса напряжения.

Как видно из графика, при номинальном значении напряжения сопротивление полупроводника (его называют варистором) достаточно большое и ток, проходящий через него практически нулевой (зона 1). При действии на варистор высоковольтных импульсов (зона 2) сопротивление его резко уменьшается, приближаясь к почти нулевому значению (зона 3). В таком варианте варистор ограничителя будет выступать в качестве шунтирующего соединения воспринимающего на себя всю токовую нагрузку, которая направляется на заземляющий контур.

Классификация устройств

Стандартом предусмотрена классификация устройств по следующим параметрам:

числу вводов;
по способу осуществления защитных функций;
по месту расположения;
по способу монтажа;
по набору защитных функций;
по степени защиты наружной оболочки;
по роду тока питания.

Так выглядят устройства для защиты от грозовых и коммутационных перенапряжений.

Читайте еще: что такое узо и зачем нужен автоматический выключатель тока?

По признаку количества вводов приборы защиты делятся на одновводные, то есть, имеющие один ввод и двухвводные. Защита может осуществляться различными способами, существуют устройства коммутирующего типа, приборы, осуществляющие ограничение напряжения, а также аппараты комбинированного типа. Место установки защиты зависит от вида защищаемого оборудования. Установка может осуществляться как наружно, так и внутри помещений. Способ установки аппаратов может быть стационарным либо переносным. Виды защит, содержащиеся в приборе, могут составлять комбинации из схем различных типов:
