Выбор автомата. коротко и ясно.

Область применения

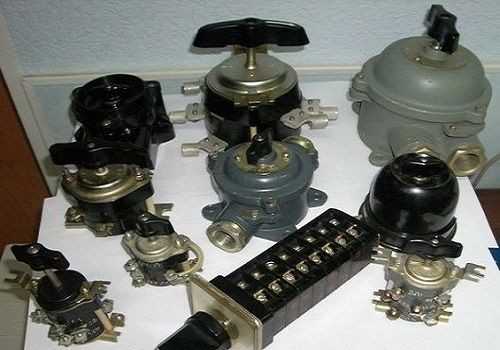

На картинке представлены основные типы пакетных выключателей:

Вы их могли видеть в электрических ящиках и подъездных щитах (выключатели нагрузки). Некоторые модели снабжаются прозрачными смотровыми окошками для визуального наблюдения за состоянием контактов, что позволяет удостоверится в правильном расположении устройства. Пакетники применяются в пультах управления, оперативного переключения, в подстанциях для снятия показаний величин с удаленной линии, оперативным персоналом. Помимо этого пакетные выключатели используют в кабинах машинистов электросиловых агрегатов: краны, экскаваторы и прочие механизмы.

С помощью такого переключателя машинист устанавливает скорость и направление вращения силового агрегата, выбирает режим работы, с помощью замыкания группы контактов отвечающего за данный параметр, участок схемы.

Часто на линейных схемах механизмов можно увидеть такое обозначение — командоконтролер. Это положение группы контактов в пакетном переключателе, для управления механизмов путем подачи в определенном порядке на схему управления питания. Для наглядности работы разберем схему управления двухскоростным электродвигателем.

На картинке изображена часть схемы переключения обмоток двигателя звезда-треугольник. Кулачковый рубильник — командоконтролер, обозначен буквами SM. В положении 1 происходит подача питания на схему, реле KV становится на самоподхват, подавая питание в оперативные цепи не зависимо от расположения ключа контролера. В положении 2 происходит подача на катушку пускателя КМ1, который запускает двигатель по схеме треугольник. При переключении аппарата в положение 3, катушка пускателя КМ1 обесточивается, и подается на пускатели КМ2 и КМ3, которые включают двигатель в сеть по схеме двойная звезда.

Более детальные обзоры пускателей и способов управления мы рассматривали в других наших статьях. Теперь вы наверняка знаете больше о назначении, принципе работы и устройстве пакетного выключателя!

Будет полезно прочитать:

Конструктивные особенности

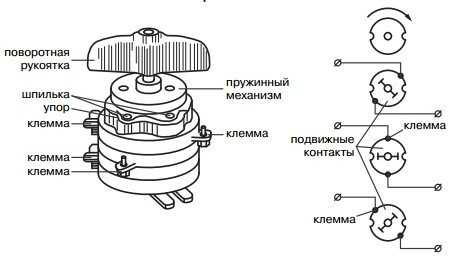

Конструкция пакетного выключателя

Устроены пакетники электрические очень просто. В их состав входят следующие узлы:

корпус изделия;
контактная механическая группа;
механизм переключения;
поворотная ручка.

При рассмотрении деталей переключателя следует учитывать его исполнение, согласно которому он может быть кулачковым или дисковым. Рабочие узлы первой из этих модификаций имеют неподвижные контакты, фиксируемые на квадратной изолированной от корпуса подложке. Подвижный узел контактной группы выполнен в виде ножей, вдвигаемых и выдвигаемых при коммутации посредством рукояти, управляемой вручную.

Разнообразие пакетных выключателей

Корпус электропакетника автомата выполнен в виде сборной конструкции, состоящей из электроизоляционных шайб, скрепленных между собой посредством шпилек особой формы. При введении ножей контактные клеммы входят в подпружиненные пазы переключающего механизма. При повороте рукояти на одну четверть оборота неподвижные и подвижные части выключателя замыкаются между собой. Их ход ограничивается специальным упором, имеющимся на крышке прибора.

Дисковый выключатель в отличие от рассмотренного кулачкового механизма работает по другому принципу. Он включается и выключается одним поворотом ручки управления строго на 90 градусов. Спецификой этого устройства является расположение управляющей рукояти, которая всегда находится в одном из двух положений (это в принципе отличает его от кулачковой разновидности).

Пакетные выключатели в распределительном щите в подъезде многоэтажного дома

Благодаря простоте механизма, а также сравнительному удобству коммутации пакетные переключатели и выключатели по-прежнему широко применяются в следующих сферах:

в качестве коммутаторов ввода;
для переключения управляющих цепочек;
как чисто распределительные коммутационные устройства;
в пусковых цепях электродвигателей различного назначения (в вентиляционных системах, например).

Что такое пакетный выключатель

Выключатель имеет ручной принцип действия и коммутирует переменный ток в электролиниях напряжением 660 вольт и постоянный ток в электросетях, имеющих напряжение 440 вольт. Монтаж их производится в главных щитках, а также в электрошкафах на вводных выключателях.

Корпус прибора произведен из диэлектрического материала. Выключатель имеет камеры дугогашения, а также пазы для электрических соединений. В центральной части пакетника расположена подвижная шайба, на которой находятся ножи электроды. Все эти подвижные части нанизаны на одну ось, посредством которой прибор запускается.

Поворачивая ручку устройства, подвижные шайбы приступают к движению. Эти движения передаются контактам, при этом соединения замыкаются или разъединяются.

Пакетники изготавливаются на 10А и 25А для электрической цепи напряжением в 220 вольт, которые имеют один, два и три полюса. Для электролиний, имеющих напряжение 380 вольт, выпускаются выключатели 6А и 15А. При указанных показателях тока и коэффициенте мощности 8, устройства способны переключаться 20 тысяч раз, при этом в час должно быть не более 300 переключений. Выключатели классифицируются по степени защиты и делятся на открытые, защитные и герметичные.

Защитный тип пакетников имеет пластмассовый корпус, который предохраняет от касания, а также попадания на контакты чужеродных предметов.

Герметичные устройства имеют алюминиевую или пластмассовую оболочку, которая предотвращает проникновения воды во внутрь прибора.

Классификация и маркировка пакетных выключателей и переключателей

«Пакетники» выпускаются в довольно большом разнообразии моделей. Об их характеристиках можно судить по нанесенной маркировке.

Принята такая схема маркировки моделей:

ХХ Х – ХХХ ХХ ХХ ХХХХ ХХХХ

ХХ — тип прибора. Возможны два варианта:

ПВ — пакетный выключатель;

ПП — пакетный переключатель.

Х — количество полюсов (то есть коммутирующих пакетов). Указывается цифрой, обычно от 1 до 4.

ХХХ — номинальный ток, например, 25А. как мы помним, для трехфазной сети этот показатель должен уменьшаться на одну ступень.

ХХ — актуально только для переключателей – это количество направлений при коммутации электрических цепей. Возможные значения – от Н2 до Н4. Обозначение Р говорит о предназначении переключателя для реверсивного запуска электродвигателя.

ХХ — обозначение климатического исполнения прибора и категория его допустимого размещения, в соответствии с ГОСТ 15150.

ХХХХ — обозначение степени защищённости корпуса и материала его изготовления:

Отсутствие символов – защиты не предусмотрено, IP00;

кар. 30 — карболитовый корпус, степень защиты IP30;

пл. 56 — корпус из ударопрочного негорючего пластика, степень защиты IP56;

сил. 56 — силуминовый корпус, степень защиты IP56.

ХХХХ — условное обозначение способа крепления пакетного выключателя (переключателя).

исп. 1 – исполнение 1, крепление передней скобой за панелью толщиной до 4 мм;

исп. 2 – исполнение 2, крепление передней скобой за панелью толщиной до 25 мм;

исп. 3 – исполнение 3, крепление задней скобой внутри распределительного шкафа (чаще всего как раз и встречается в подъездных шкафах);

отсутствие символов – исполнение 4, характерное для приборов, обладающих степенью защиты IP30 или IP56. Крепление осуществляется через предусмотренные монтажные отверстия в нижней части корпуса.

Пакетные выключатели с равным количеством полюсов и одинаковым токовым номиналом, но в различном исполнении

Для примера на иллюстрации показано несколько одинаковы по количество полюсов и по номинальному току нагрузки пакетных выключателей в различном исполнении.

«а» и «б» — выключатели, не имеющие защиты (IP00). Разница между ними – в исполнении: «а» — исполнение 1 с креплением передней скобой, «б» — исполнение 3 с креплением задней скобой.
«в» — выключатель в карболитовом корпусе, степень защиты IP30, только от попадания твердых предметов, то есть со спрятанными под изолированным корпусом клеммами.
«в» и «г» — выключатели соответственно в ударопрочном пластиковом и в силуминовом корпусах. Степень защиты IP56, то есть практически полная, в том числе от самой мелкой пыли и от прямого попадания воды. Предусмотрены сальниковые проходы для герметизации подходящей к выключателю проводки.

Все выключатели, имеющие ту или иную степень защиты, имеют исполнение 4, то есть их крепление осуществляется через предусмотренный проушины с монтажными отверстиями.

Чтобы закончить с маркировкой, дадим еще одну таблицу. Это – условные обозначения различных пакетных выключателей и переключателей на электрических схемах.

Обозначение пакетных выключателей и переключателей на электротехнических схемах и принципы коммутации их контактов

Как уже, наверное, становится понятно, в руках настоящего мастера пакетный переключатель становится своеобразным «конструктором». Можно создать различные схемы коммутации электрических цепей.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):

пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
неподвижных контактов, расположенных по кругу;
подвижных контактов в форме ножей;
пакета искрогасительных шайб.

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

На рисунке 2 показаны схемы разных типов переключателей.

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Благодаря тому, что контакты укреплены в фибровых пластинах, испаряющихся при искрообразовании, происходит быстрое гашения дуги продуктами испарения. Кроме того, пластины из фибры также выполняют функции направляющих, обеспечивая точную траекторию движения контактов.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах, достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

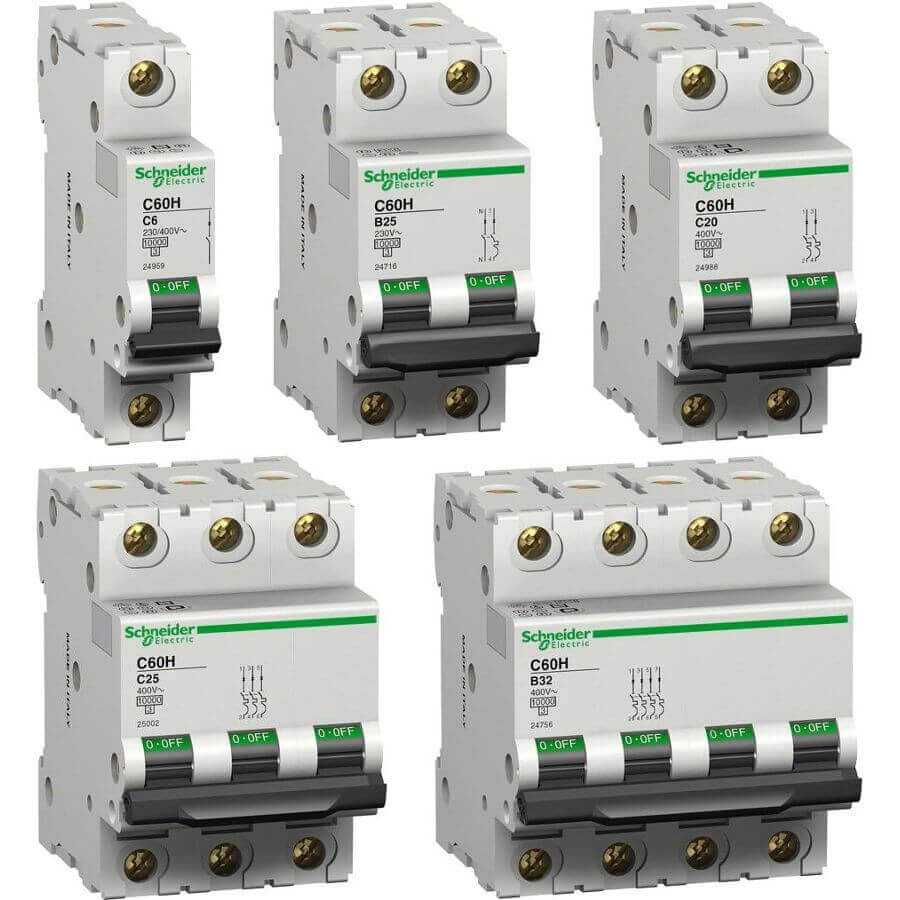

Количество полюсов

По количеству полюсов автоматы бывают:

Однополюсные (1п, 1p). Это самой распространенный тип. Он стоит в цепи и защищает один провод, одну фазу. Такой изображен в начале статьи.
Двухполюсные (2п, 2p). В данном случае — это два однополюсных автомата, с объединенным выключателем (ручкой). Как только ток через один из автоматов превысит допустимое значение, отключатся оба. Применяются такие в основном для полного отключения однофазной нагрузки, когда рвется и ноль, и фаза. Именно двухполюсные автоматы применяются на вводе в наши квартиры.
Трехполюсные (3п, 3p). Применяются для разрыва и защиты трехфазных цепей. Так же, как и в случае с двухполюсными, фактически это три однополюсных автомата, с общей ручкой включения/выключения.
Четырехполюсные (4п, 4p). Встречаются редко, устанавливаются в основном на вводе трехфазных РУ (распределительных устройств) для разрыва не только фаз (L1, L2, L3), но и рабочего нуля (N).

Назначение автомата защиты

Основная задача автоматического выключателя — защитить проводку от перегрева и изоляцию от плавления. И делает он это путем отключения электропитания в те моменты, когда проводник нагревается до критических температур из-за подключения нагрузки чрезмерно большой мощности. Вторая задача пакетника — отключение линии при токах КЗ (короткого замыкания). Цель та же — сберечь проводку от разрушения.

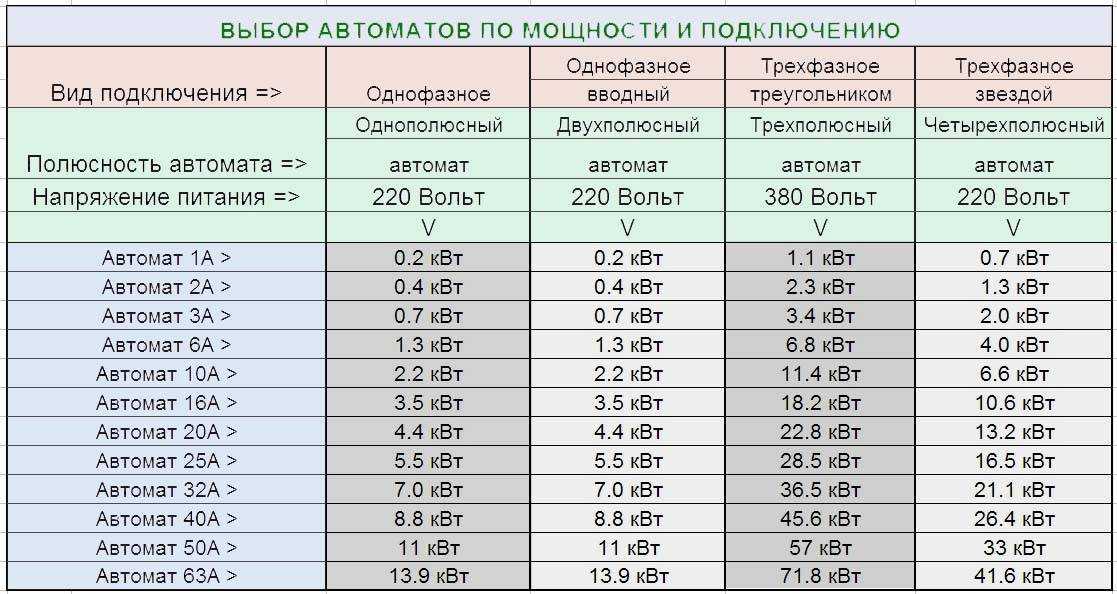

Выбор автоматического выключателя начинается с определения количества отключаемых проводов

Своевременное отключение питания при проблемах очень важно, так как предотвращает порчу проводки и пожар. Потому выбор автомата защиты — ответственная задача

Выбирать надо по правилам, а не по принципу «чтобы реже отключалось». Этот способ может привести к пожару. Вообще, выбор автомата защиты проводят по трем параметрам:

номинал;
отключающая способность (ток отсечки);
тип электромагнитного расщепителя (время-токовая характеристика).

Каждый параметр важен и подбирается в зависимости от нагрузки, подключенной к конкретной линии, расположению электропроводки относительно распределительных подстанций.

Примеры расчета автоматических выключателей

Теорию расчетов автоматических выключателей вы можете почитать в статье: Расчет автоматов защиты. Здесь несколько практических примеров расчета автоматических выключателей в электрической цепи дома и квартиры.

Пример 1. Расчет вводного автомата квартиры

Примеры расчета автоматических выключателей начнем с квартиры, а именно рассчитаем вводной автомат. Исходные данные:

Напряжение сети Uн = 0,4 кВ;
Расчетная мощность Рр = 80 кВт;
Коэффициент мощности COSφ = 0,84;

1-й расчет

Чтобы выбрать номинал автоматического выключателя считаем номинал тока нагрузки данной электросети:

Iр = Рр / (√3 × Uн × COSφ) Iр = 80 / (√3 × 0,4 × 0,84) = 137 А

2-й расчет

Чтобы избежать, ложное срабатывание автомата защиты, номинальный ток автомата защиты (ток срабатывания теплового расцепителя) следует выбрать на 10% больше планируемого тока нагрузки:

Iток.расцепителя = Iр × 1,1
Iт.р = 137 × 1,1 = 150 А

Итог расчета: По сделанному расчету выбираем автомат защиты (по ПУЭ-85 п. 3.1.10) с током расцепителя ближайшим к расчетному значению:

I ном.ав = 150 Ампер (150 А).

Такой выбор автомата защиты позволит стабильно работать электрической цепи дома в рабочем режиме и срабатывать, только в аварийных ситуациях.

Пример 2. Расчет автоматического выключателя групповой цепи кухни

примеры расчета автоматических выключателей

Во втором примере посчитаем, какой автоматический выключатель нужно выбрать для кухонной электропроводки, которую правильно называть розеточная групповая цепь электропроводки кухни. Это может быть кухня квартиры или дома, разницы нет.

Аналогично первому примеру расчет состоит из двух расчетов: расчет тока нагрузки электрической цепи кухни и расчет тока теплового расцепителя.

Коэффициент использования

Рассчитать коэффициент использования для простой группы можно самостоятельно.

Выпишите на листок планируемые бытовые приборы.
Рядом с прибором поставьте его мощность по паспорту.
Просуммируйте все мощности приборов по паспорту. Это Pрасчет.
Подумайте, какие приборы могут работать одновременно: чайник+ тостер, микроволновка+блендер, чайник+микроволновка+тостер, и т.д.
Посчитайте суммарные мощности этих групп. Рассчитайте среднюю суммарную мощность групп одновременно включаемых приборов. Это будет Pноминал (номинальная мощность).
Разделите Pрасчет на Pноминал, получите коэффициент использования кухни.

На самом деле, в теории расчетов коэффициент использования внутри дома (без инженерных сетей) и квартиры принимается равным, единице, если количество розеток не больше 10. Это так, но на практике, именно коэффициент использования позволяет работать современным бытовым приборам кухни на старой электропроводке.

Примечание:

В теории расчетов 1 бытовая розетка планируется на 6 кв. метров квартиры (дома). При этом:

коэффициент использования=0,7 –для розеток от 50 шт.;
коэффициент использования=0,8 –розеток 20-49 шт.;
коэффициент использования=0,9 –розеток от 9 до 19шт.;
коэффициент использования=1,0 –розеток ≤10шт.

Вернемся к автоматическому выключателю кухни. Считаем номинал тока нагрузки кухни:

Iр = Рр / 220В;
Iр = 6000 / 220= 27,3 А.

Ток расцепителя:

Iрасчет.= Iр×1,1=27,3×1,1=30А

По сделанному расчету выбираем номинал автомата защиты для кухни в 32 Ампер.

Расчет тока нагрузки

Исходные данные:

Напряжение сети Uн = 220 В;
Расчетная мощность Рр = 6 кВт;
Коэффициент мощности COSφ = 1;

Расчетную мощность считаем, как сумму мощностей всех бытовых приборов кухни, умноженной на коэффициент использования, он же коэффициент использования бытовой техники.
Коэффициент использования бытовой техники это поправочный коэффициент, уменьшающий расчетную (полную) потребляемую мощность электроцепи и учитывающий количество одновременно работающих электроприборов.

То есть, если на кухне установлено 10 розеток для 10 бытовых приборов (стационарных и переносных), нужно учесть, что все 10 приборов одновременно работать не будут.

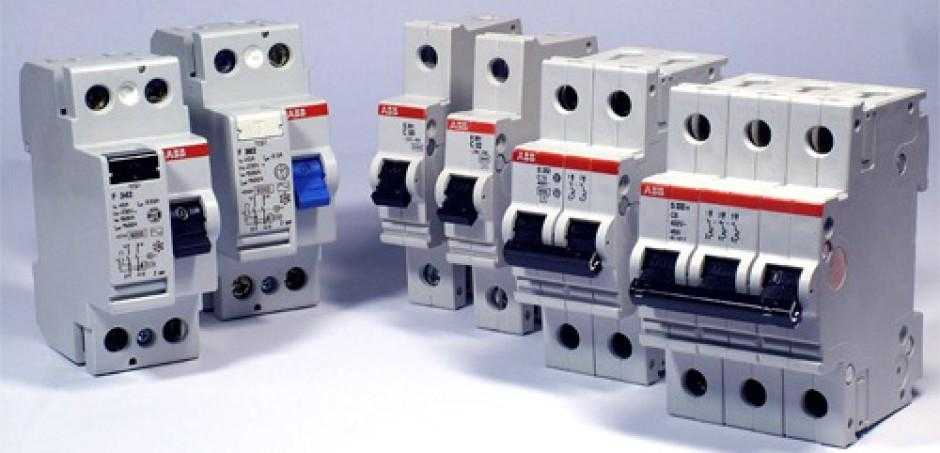

Автоматический переключатель

Это устройство, которое не только отвечает за контроль работы электрической сети, но и способствует обеспечению её безопасности. В устройстве есть расцепление, которые разделяются на тепловое и магнитное.

Сегодня автоматические переключатели устанавливают чаще пакетников. Их различают по числу плюсов.

Если автоматический выключатель трёхфазный с тремя проводами, он считается на три плюса. Если же соединительных элементов всего два, то это автоматическое устройство на одну фазу и один плюс.

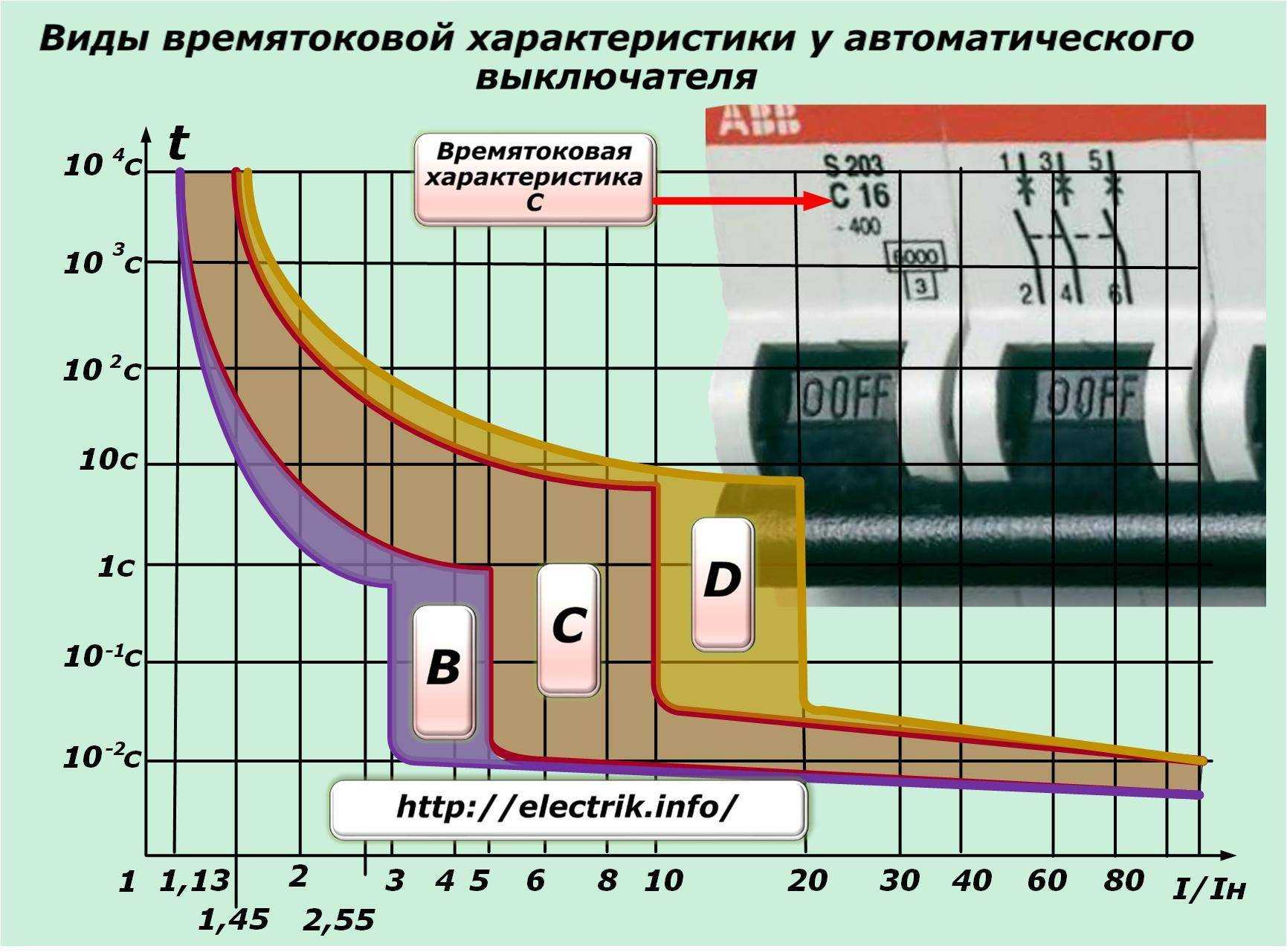

Характеристики времени тока у разных переключателей тоже могут отличаться.

Более наглядно это выглядит следующим образом:

Стандартный план подключения выключателя может выглядеть так:

Воспользуйтесь этим планом, если планируете самостоятельно проводить монтаж электрической проводки. Это поможет Вам правильно создать схему цепи, благодаря которой установка проводки пройдёт легко и удачно.

Нормативные документы

ГОСТ Р 50571.5-94 (ГОСТ 30331.5-95) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от сверхтока
ПУЭ, часть 3, (изд.шестое) Защита и автоматика.

Другие статьи раздела: Электромонтаж

Базовые нормативы электромонтажных работ
Вводной автомат. Расчет, выбор вводного автомата для квартиры
Кабели с бумажной изоляцией
Кабельный металлический лоток
Как выбрать стильный торшер
Как снизить цены на электромонтажные работы
Комплектация распределительного щитка, автоматы защиты, клеммы подключения
Магнитные пускатели: назначение, схема подключения
Монтаж электропроводки
Поиск исполнителя электомонтажных работ

Виды и назначение пакетников

Виды пакетных выключателей тесно связаны со степенью их защищенности. От данного фактора зависит и область применения того или иного устройства. Обычно они монтируются в железных щитках, ящиках и других наиболее подходящих местах. Пакетный переключатель совершенно не переносит пыли и отрицательно реагируют на повышенный уровень влажности. Негативное воздействие подобных факторов может привести к повреждению контактов.

Защищенный пакетный выключатель заключен в специальную оболочку, выполняющую функции корпуса прибора. В таком исполнении устройство может быть установлено вне электрического щита, поскольку конструкция обеспечивает надежную защиту от воздействия пыли и влаги. Повышается и электробезопасность, поскольку исключается возможность случайного прикосновения к токоведущим частям аппарата.

Существуют герметичные модели, изготовленные из алюминия и пластмассовых материалов. Это придает изделиям высокую прочность и повышает другие технические характеристики. Такие пакетники предназначены для эксплуатации даже в очень влажных помещениях. Нередко они используются на открытом воздухе, преимущественно в частных домах.

В зависимости от вида крепления, пакетники изготавливаются в нескольких вариантах:

Вид 1. Крепление прибора находится за 4-х миллиметровой панелью и защелкивается с помощью передней скобки. Подключение внешних проводов осуществляется сзади.
Вид 2. Размещение крепления выполнено за панелью, толщиной 24 мм. Для защелкивания используется передняя скобка. Соединение внешних проводов производится также с задней стороны.
Вид 3. Крепление установлено внутри шкафа, фиксация выполняется с помощью задней скобки. Наружные провода подключаются спереди.
Вид 4. Крепление пакетника выполняется непосредственно за корпус.

Устройство и принцип работы

Основное предназначение пакетных выключателей состоит в своевременном включении и выключении электрических контактов при работе на линиях с небольшим напряжением. Переменный ток имеет рабочее напряжение до 380 вольт, а постоянный – до 220 вольт. Значение рабочей частоты составляет 50 Гц и выше. Данные приборы не обеспечивают высокоэффективную защиту, однако из-за низкой стоимости, они пользуются высоким спросом у потребителей.

Пакетники оборудуются несколькими рабочими полюсами, которые обеспечивают включение соответствующего количества коммутационных пакетов со стационарными и двигающимися контактами. Стационарные контакты изготавливаются в форме ножей и устанавливаются в пластиковых шайбах. Движущиеся контакты фиксируются на изолированном поворотном штыре. Внешний вид пакетника напоминает небольшой бочонок с рукояткой и выводами для проводов. Скорость коммутации регулируется специально установленными пружинами, независимо от того, с какой скоростью вращается рукоятка.

Принцип работы устройства довольно простой. Когда рукоятка устанавливается в нужное положение, происходит натяжение пружины. Созданное усилие оказывает воздействие на пружинную шайбу, которая поворачивается до упора и переходит во включенное состояние. Фиксаторы, установленные на крышке, стабилизируют шайбу в определенном положении. Во время поворота шайбы срабатывают контакты, подключенные к ней, и электрический ток начинает поступать в сеть.

Пакетники имеют конструктивную особенность в виде выводов без изоляции, находящихся под напряжением при подключении к сети. Поэтому, до начала электромонтажных работ их нужно отключать, чтобы избежать поражения электротоком.

Ошибки при выборе автоматических выключателей

Есть распространённые ошибки, которые допускают неопытные электромонтёры, не знающие, как рассчитать мощность автомата по нагрузке:

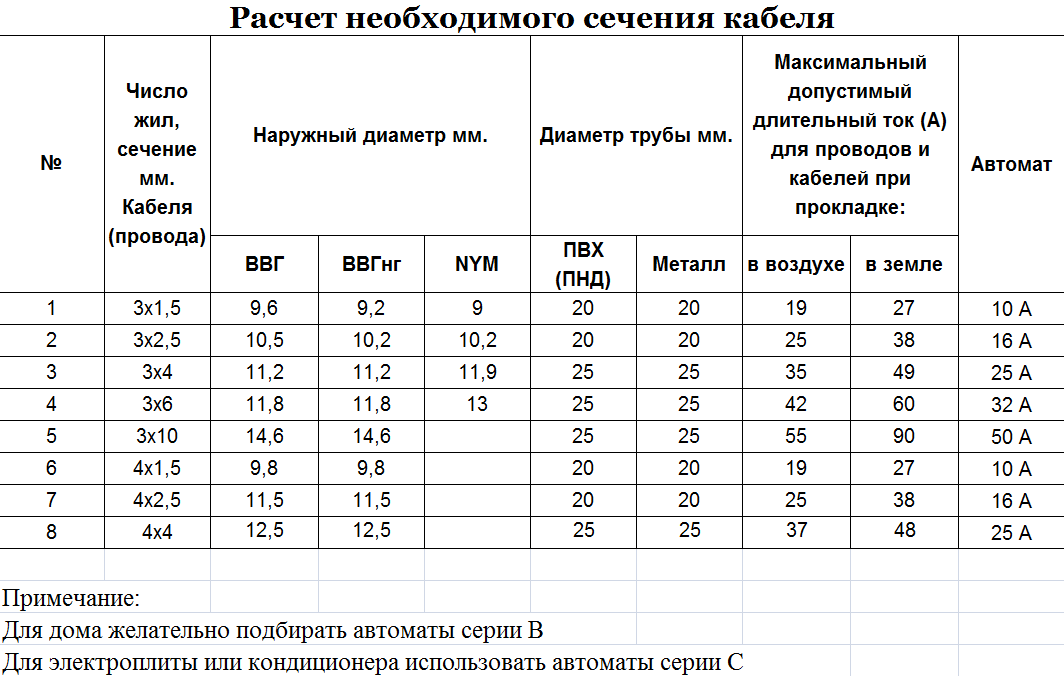

Выбор уставки производится только по мощности нагрузки, без учёта сечения кабеля. Например, произвести подключение приборов общим током 14А через автомат 16А кабелем 1мм². Несмотря на то, что оба элемента допускают питание этой нагрузки, при повышении тока электроприборов до 16А изоляция провода выйдет из строя, а автомат останется включенным до момента короткого замыкания.
Заниженный номинальный ток автомата. Это устройство защищает подключённый к нему кабель, поэтому установка на провод сечением 2,5мм² автоматический выключатель с уставкой 10А нецелесообразна, лучше выбрать автомат 16А. Это позволит при необходимости, включить дополнительные электроприборы.
Установка автомата с завышенным номиналом для кабеля, который на это не рассчитан. Например: автоматический выключатель на 25 Ампер и кабель 2,5мм²
Использование автомата серии «С» для защиты электродвигателя. В этом случае защита сработает во время запуска электромашины.

Пакетные выключатели и переключатели

Пакетные выключатели

Пакетные выключатели (рис. 16) служат для включения и отключения электрических цепей постоянного и переменного тока до 100 А при напряжении 220 В и до 60 А — при напряжении 380 В.

Пакетные выключатели и переключатели значительно компактнее рубильников. Пакетные выключатели монтируются с выводом на панель только рукоятки, что обеспечивает безопасность работы обслуживающего персонала.

Пакетный выключатель состоит из переключающего механизма и контактной группы; клеммы, несколько неподвижных контактов выступают из корпуса. Подвижные контакты находятся внутри корпуса на втулке квадратного сечения, выполненной из изоляционного материала. Корпус набирается из изоляционных шайб, соединенных между собой стягивающими шпильками. Подвижные контакты поворачиваются рукояткой через пружинный механизм быстрого переключения.

При повороте рукоятки вначале заводится пружина механизма быстрого переключения. Когда усилие, действующее от рукоятки на фигурную шайбу, возрастает до определенной величины, шайба очень быстро поворачивается на четверть оборота до следующего упора в верхней крышке.

Упоры в крышке расположены под углом °. Втулка квадратного сечения, на которой укреплены подвижные контакты, соединена с фигурной шайбой. Одновременно с быстрым поворотом фигурной шайбы происходит поворот подвижных контактов. Последние укреплены в пластинах из фибры, которые выполняют функцию направляющих и обеспечивают быстрое гашение возникающей дуги.

Рис. 16.Устройство пакетного выключателя Фибра под воздействием высокой температуры выделяет большое количество газов. Давление их увеличивается, в результате чего происходит движение газов через щели пакета. Свежий, неионизированный воздух, поступающий внутрь выключателя, способствует быстрому гашению дуги.

Пакетные выключатели

выпускают на токи 10 и 25 А при напряжении 220 В в одно-, двухи трехполюсном исполнениях. Последние применяют для включения трехфазных асинхронных двигателей (например, в универсальных приводах).

В трехполюсном пакетном выключателе

три подвижных контакта расположены между четырьмя изоляционными шайбами. Эти же пакетные выключатели могут применяться и при напряжении 380 В, но допустимая величина тока для них снижается соответственно до 6 и 15 А.

При номинальных величинах тока и напряжения и коэффициенте мощности 8,0 пакетные выключатели выдерживают 20 тысяч переключений. Частота переключений не должна превышать 300 в час.

Для удобства подключения проводов неподвижные контакты расположены не по образующей, а сдвинуты относительно друг друга. Клеммы одного контакта расположены между одними и теми же шайбами диаметрально противоположно. Провода от приемника принято подключать к клеммам, расположенным по разные стороны шпилек.

Поворачивая рукоятку пакетного выключателя на °, можно включать и отключать приемник. Из четырех положений рукоятки пакетного выключателя два соответствуют включенному и два отключенному состоянию приемника.

Схема подключения пакетн ого выключателя

Перед подключение провода зачищаются на определенную длину и закрепляются в винтовых зажимах пакетн ого выключателя. Некоторые модели требуют, чтобы концы проводов были скручены в колечки для установки под винт. Непосредственное подключение осуществляется в разрыв только фазного провода.

В зависимости от электрической сети, применяются различные схемы подключения. Если используется трехфазная сеть, провода подключаются к полюсам с одной стороны прибора с соблюдением очередности фаз. С другой стороны выключателя подключаются провода нагрузки в той же очередности, только с соблюдением диагональной противоположности. В этом случае пакетн ый выключатель имеет только два положения: все фазы либо разорваны, либо замкнуты.

Если электрический пакетн ик подключается в двухфазную сеть, в этом случае можно воспользоваться только двумя контактами из имеющихся трех. Столько же контактов задействовано и в однофазной сети. В обоих случаях выполняется подключение фазного и нулевого провода к соответствующим контактам. Пакетн ый выключатель также будет работать только в двух положениях – включенном и выключенном.

При наличии заземляющего контакта, расположенного на корпусе прибора, выполняется устройство заземления отдельным проводом земли или зануления – отдельным нулевым проводом, не являющимся рабочим нулем. Чаще всего подключенный переключатель устанавливается в распределительный щит с использованием DIN-рейки. Надежное крепление гарантирует надежную и долговечную эксплуатацию прибора.

Итоги – в чем разница

Вместо заключения давайте подведем итоги и перечислим в чем разница между пакетником и автоматом. Для этого мы сделали сравнительную таблицу.

Параметр	Пакетный выключатель	Автомат
Коммутация нагрузки	Да	Да
Тип управления	Ручное	Включение и отключение ручное, автоматически только отключение
Защита цепей	Нет	Да, от перегрузки и токов КЗ
Монтаж	Винтами к стенкам электрощита или к рейке	На DIN-рейку, на любую поверхность, в зависимости от исполнения
Возможность реализации схем переключения	Да	Нет

Итак, основное отличие этих приборов в том, что автомат защищает цепи и может отключаться сам, а пакетник – это простой выключатель, которым вы по требованию включаете или выключаете что-либо, подобно выключателю света или рубильнику.

Разницей также является и исполнение этих приборов. Пакетники всегда включаются поворотом ручки, корпус их обычно круглого сечения или многогранного, а автоматические выключатели, используемые в быте чаще всего модульные для установки в щит на DIN-рейку, включаются флажком или кнопками (старого образца, производства СССР).

Поэтому нельзя сказать, что лучше, ведь это совершенно разные коммутационные приборы. Чтобы вы знали, как правильно называть тот или иной прибор – запомните приведенные в статье фотографии и основные особенности этих коммутационных аппаратов.
