Как заменить вводной кабель в квартире и частном доме

Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

• Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).

Способы установки стойки для воздушного ввода электричества в дом

От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору. От нее до линии электропередач расстояние не должно быть больше 15 м.
Отвод от ЛЭП делают:

• до 10 м — медным проводом сечением 4 мм;
• от 10 до 15 м — проводом с медными жилами сечением 6 мм.
• алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
   • изоляторов (стеклянных, полимерных, фарфоровых);
   • специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

• Электропроводка открытая, из-за чего возможны ее повреждения.
• Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

Какой тип кабеля лучше выбрать для прокладки?

В случае, если у вас идет стандартный тип дома, то тогда необходимо руководствоваться технической документацией на систему электроснабжения дома.

Есть некоторые случаи, при которых лучше использовать кабель повышенной прочности. Например, вот такой кабель ВВГнг а ls.

Этот кабель лучше использовать, если ваш объект:

• находится в сейсмоопасном регионе;
• высока вероятность затопления помещения (например, подвал или крыша);
• большая влажность в помещении;

При этом важно иметь ввиду, что такой кабель не дорогой и не будет представлять интереса для вандалов. Читать дальше: Нарушение сроков ответа на обращение граждан коап

Читать дальше: Нарушение сроков ответа на обращение граждан коап

Наша управляющая компания занимается обслуживанием объектов уе более 9 лет. Мы уже давно убедились, что лучше 1 раз установить прочный кабель, чем каждую весну заменять предохранители в электропроводке.

Если вам необходима детальная консультация спорам с управляющими компаниями, то обращайтесь в раздел по консультационным услугам или звоните в нашу компанию по телефону.

Замена электропроводки — очень важный этап капитального ремонта подъезда. Своевременная замена устаревших электроприборов — залог безопасности жителей многоквартирного дома. Особенно остро эта проблема стоит в советских постройках, в которых длительное время не проводились соответствующие капитальные работы. На данный момент осуществляется региональная программа по проведению кап ремонтов, которые включают в себя и замену электропроводки в доме. Данная программа осуществляется согласно ФЗ «О фонде содействия реформированию ЖКХ».

Частые ошибки при монтаже

А теперь давайте уделим внимание основным моментам при монтаже, которые вы можете и должны проконтролировать в ходе выполнения работ электриком. Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров

В противном случае придется ставить дополнительную опору или делать трубостойку

Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров. В противном случае придется ставить дополнительную опору или делать трубостойку.

Также трубостойка понадобится, если энергоснабжающая организация не дает разрешения монтировать шкаф учета на фасаде и требует его размещать на ближайшей опоре.

Ошибка №18
Нельзя, чтобы габарит от земли до провода СИП на фасаде дома был менее 2,5м.

Не поленитесь, возьмите рулетку и проверьте эту высоту. Если не получается выполнить данное требование, монтируйте гусак.

Ошибка №19
Не крепите анкерный кронштейн к элементам кровли (ветровик).

Несущая способность древесины в этих местах слабовата и крепеж от сильных ветровых нагрузок может вырвать с корнями. Вес у СИПа хоть и небольшой, но рычаг длиной в пару десятков метров делает свое дело!

Лучше всего засверлиться к фронтону дома на старую добрую траверсу или несущий брус.

Ошибка №20
Также не рекомендуется крепить СИП на боковую стену здания.

Дело здесь в сосульках, которые по весне при падении часто повреждают провода.

Можно конечно заморочиться, и раз и навсегда избавиться от сосулек. Но это совсем другая история.

Спуск кабеля к распредшкафчику должен быть защищен гофрой.

Ошибка №21
Гофра должна быть не серого цвета как для домашней проводки, а стойкой к ультрафиолетовому излучению + не поддерживающая горение.

На деревянных стенах нужно использовать металлорукав.

Ошибка №22
Конец кабеля в месте подключения к СИП на фасаде должен смотреть вниз, а не вверх.

Это защита от проникновения влаги в разделанный кабель.

Еще лучше конец гофры, откуда заходят провода герметизировать перчаткой “ТПИ мини” от КВТ.

На 25 и 32 гофру она липнет отлично.

Если кабель сразу заходит на чердак, а не спускается по фасаду вниз, то ввод через стену должен быть сделан через металлическую гильзу.

При этом трубка должна быть не прямой, а с загнутым к низу концом.

Отверстия в ней после ввода кабеля нужно надежно герметизировать. Для защиты от влаги самого СИП, как на опоре, так и на фасаде, применяются колпачки.

Ошибка №23
Если их не будет, то через пару лет провод как насос нахватается воды и очень скоро выйдет из строя.

Вот наглядный пример подтверждающий данную проблему.

https://youtube.com/watch?v=DWOP43hQ4zc%3F

Стоят колпачки копейки, но без них невозможна длительная и надежная эксплуатация самонесущего провода. Практически каждый прокалывающий зажим имеет в свое конструкции такой колпачок.

Однако на некоторых моделях они крепятся на тонких ремешках. Случается, что ремешок отрывается и колпачок теряется.

В этом случае не экономьте и обязательно купите себе новый. Благо, продаются они и по отдельности.

Ошибка №24
Снимать изоляцию с жилы кабеля при подключении через прокалывающий зажим не нужно.

Если кабель у вас слишком малого сечения (2,5мм2-4мм2, хотя куда такой кабель на ввод???), то производитель рекомендует сложить жилу вдвое, чтобы обеспечить большую площадь соприкосновения.

Тонкая жилка может попасть между шипов, и даже если поначалу контакт появится, со временем это место будет греться и кабель отгорит. Жилы от 6мм2 складывать вдвое не нужно.

Сам СИП от опоры до дома, несмотря на его изоляцию, должен проходить минимум в 0,5м от ближайших деревьев и кустарников.

Если вы не хотите вырубать любимую березку или яблоньку, то лучше выбрать другую точку крепления на фасаде. Любой СИП проходя сквозь деревья, со временем перетирается.

Ошибка №25
Не слушайте тех, кто говорит, что такие провода можно безболезненно пускать через зеленые насаждения и им ничего не будет.

Даже толстые жилы в 50-70мм2 через несколько лет при постоянных ветрах прорезаются веткой как ножовкой.

Вот сводная таблица минимальных отступов и расстояний при прокладке СИП провода в жилой дом.

https://youtube.com/watch?v=GYs2IU8b3_w%3F

Причины замены

Причин может быть несколько. Во-первых, по причине выхода из строя вводного кабеля или же необходимость замены продиктована сроком его службы. Во-вторых, жилье современного человека укомплектовано обширным парком электрических приборов, работа которых создает значительную токовую нагрузку, превышающую расчетную величину мощности, на которую рассчитано сечение действующего вводного кабеля. В-третьих, желание обустроить персональный квартирный распределительный щит. Не секрет, что подъездные щиты, к примеру, в старом панельном доме укомплектованы, в лучшем всего одним автоматическим выключателем, обеспечивающим подачу электропитания и защиту всей квартиры. В то же время не везде еще удалось избавиться от такого тяжелого наследия прошлого, как пробковые предохранители.

Правила выполнения работ

Чтобы не повторятся и не описываться процесс замены проводки несколько раз, в этой статье мы предоставим лишь ключевые моменты, на которые нужно обратить внимание. Итак, если вы хотите поменять электропроводку по частям в частном либо панельном доме, учитывайте следующие рекомендации:

1. Кабель нужно использоваться трехжильный, медный, с двойной изоляцией. В квартире и доме рекомендуем проводить кабель ВВГнг либо NYM. Для розеток выберите сечение 3*2,5 мм.кв., на группу освещения достаточно будет проложить проводник сечением 3*1,5 мм.кв. На электроплиту можно вывести кабель сечением 4 мм.кв. В любом случае нужно рассчитать сечение кабеля по току и на основании готовых значений выбрать подходящий размер.
2. Розетки и выключатели замените на новые в любом случае. Розетки должны быть рассчитаны на 16А. В ванной комнате и на кухне (рядом с мойкой) поставьте розетки с крышками, чтобы защитить контакты от попадания влаги.
3. Соединять провода разного металла нужно специальными клеммниками либо опрессовкой соответствующими гильзами. Обычные заизолированные скрутки делать ни в коем случае нельзя.
4. Защитить линию от перегрузок и короткого замыкания нужно автоматическим выключателем. От утечек тока защитит УЗО. О том, как выбрать УЗО мы рассказали в отдельной статье, про выбор автоматического выключателя также шла речь. Можно также выбрать дифавтомат, который защитит и от перегрузок, и от КЗ, и от утечек тока.
5. В частном доме обязательно нужно сделать заземление. В квартире не всегда удается организовать заземляющий контур. В этом случае спасет установка УЗО и организация системы уравнивания потенциалов.
6. Обязательно необходимо заменить старые пробки на автоматы, а также старый индукционный счетчик, если его класс точности 2,5.
7. Все работы должны проводится при отключенном напряжении. Если понадобится розетка для подключения электроинструмента, можете запитать ее напрямую от щитка, обязательно отключив все остальные линии.
8. Перед тем, как приступить к электромонтажу, обязательно изучите описанные нами ошибки при монтаже электропроводки, а также требования, предъявляемые к электромонтажу. Информация достаточно полезная и позволит избежать наиболее популярных ошибок, допускаемых домашними мастерами и электриками-самоучками.
9. Чтобы не переплатить и по несколько раз не менять автоматы и основные силовые линии, рекомендуем даже перед тем, как выполнять частичную замену проводки, обязательно составить схему электропроводки, причем не определенной комнаты, а полную.
10. Перед проведением работ обязательно подготовьте весь необходимый инструмент, а также составьте смету на электромонтажные работы. Чем тщательнее будет выполнена подготовка, тем быстрее будет произведен основной процесс. Весь необходимый инструмент изображен на фото:

Учитывая все предоставленные выше советы вам удастся безопасно и правильно выполнить частичную замену электропроводки. Все же после выполнения работ, до отделки стен, рекомендуем пригласить электрика, чтобы он еще раз все проверил и прозвонил цепь.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как организовывается частичная замена проводки в квартире и частном доме. Если вы все же решили поэтапно менять электрику, советуем делать это с небольшим интервалом относительно окончательной, полной замены проводов. Не нужно затягивать с полной модернизацией электрической сети, т.к. старые провода и электрофурнитура могут стать причиной возникновения пожара или же что еще более опасно — причиной поражения током.

С чего начать

Первоначально необходимо решить организационные вопросы. Для того, чтобы заменить ввод электричества потребуется вскрытие опломбированного счетчика. Так как домовладельцу делать это самолично строго запрещено, потребуется согласование с организацией, занимающейся контролем и поставкой электроэнергии. Как правило, этим занимаются соответствующие отделы районных или муниципальных электрических сетей.

На первом этапе нужно определиться с объемом сопутствующих работ планируемой прокладки. Степень сложности и затраченной и трудоемкости во многом будет зависеть от материала стен дома, каким образом была проложена старая линия, расстояния от подъездного щитка до стены квартиры, а также решение, в каком объеме будет произведена работа, с заменой счетчика или без нее.

Решая вопрос, сделать ли работу своими руками, следует помнить, что подобный вид монтажа требует профессионального решения вопроса силами опытного электромонтера, знающего и соблюдающего требования нормативных документов. Для привлечения специалистов лучше не пытаться решать мучительный вопрос, кого звать в качестве электромонтера, а обратиться в управляющую компанию или в иную организации, занимающуюся эксплуатацией электрооборудования дома.

Требования к электропроводке в частном доме и основные правила монтажа

Как смонтировать проводку в частном доме? Установка электропроводки в частном доме по многим параметрам отличается от проводки в квартире. Ведь для частного дома отличаются правила ввода электроэнергии, здесь может быть достаточно много мощных электроприемников, а также имеются подсобные помещения и наружное освещение. Все эти параметры значительно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Требования к установке основных элементов электрической сети дома

Электрическую сеть частного дома условно можно разделить на несколько компонентов. Одним из первых из них является ввод электроэнергии в дом, затем следует распределительный щиток, которых может быть два и более. Отдельным вопросом является разводка электроэнергии по дому, а также вне помещения.

Ввод электроэнергии в частный дом

Одним из самых «болезненных» вопросов является подключение дома к электроснабжению. Осуществляет данное действие ваше предприятие Энергосбыта.

Для осуществления подключения оно потребует от вас проект электроснабжения дома, а также технические условия подключения. Оформить всю эту документацию своими руками достаточно проблематично поэтому здесь проще обратиться в специализированные организации.

Ввод в частный дом воздушной линией

Провод СИП для однофазной сети

Обратите внимание! На разных сайтах можно встретить предложение по установке вводного автомата на фасаде дома к вводу которого подключают провод СИП, а к выводу более удобный кабель. Но нормы ПУЭ запрещают установку таких автоматов

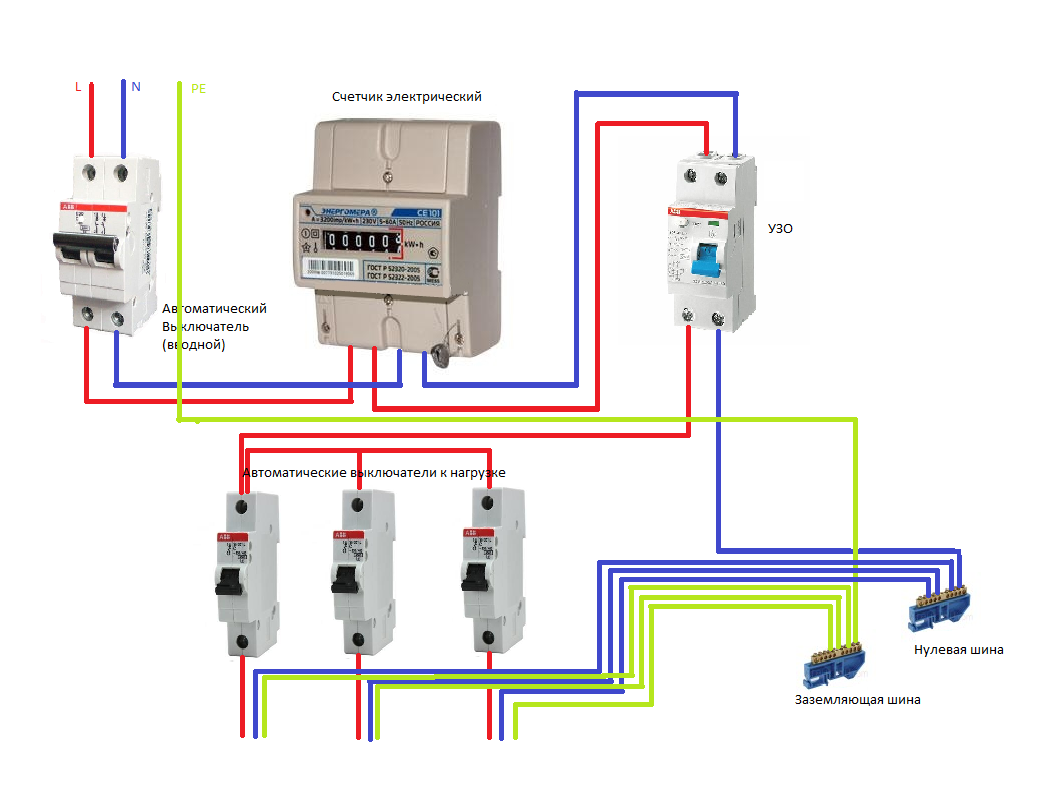

Установка распределительного щита

Питающий кабель ввода электроэнергии приходит на распределительный щиток. Здесь у нас установлен вводной автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматизации.

По сути это является «сердцем» нашей электрической сети дома, поэтому его правильной установке следует уделить самое пристальное внимание. Обратите внимание! Распределительные щиты, в которых предусмотрена установка счетчика в обязательном порядке должны закрываться на ключ

Кроме того, такие щиты должны иметь стекло, для съёма показаний без открывания щита

Обратите внимание! Распределительные щиты, в которых предусмотрена установка счетчика в обязательном порядке должны закрываться на ключ. Кроме того, такие щиты должны иметь стекло, для съёма показаний без открывания щита

Выбор способа монтажа проводки

В распределительном щите установлены групповые автоматы, от которых электроэнергия поступает непосредственно к потребителям – светильникам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводки и от ее правильного монтажа во многом зависит надежность вашей электрической сети.

Проводка в частном доме может быть смонтирована открытым и скрытым способом (см. Правила монтажа электропроводки: рассмотрим подробно). В принципе в любом доме можно выполнить монтаж проводки любым из этих способов. Только вот цена такого монтажа может существенно отличатся.

Монтаж проводки на чердаке

Обратите внимание! Для кухонь квартир допускается применять тот же тип проводки, как и для жилых помещений

Наружная проводка

Но для того чтоб знать, как правильно сделать проводку в частном доме следует уделит внимание и наружной электросети. Ведь частный дом помимо определенного количества хозяйственных построек может иметь достаточно серьезную сеть наружного освещения

И для наружных сетей правила имеют свои нюансы.

Для защиты от механических повреждений следует использовать не металлические изделия

Проводка по кирпичному фасаду дома

Мы очень надеемся, что наша статья помогла вам узнать, как правильно сделать электропроводку в частном доме. Но этот вопрос достаточно широк и полностью раскрыть его в одной статье просто невозможно.

Когда необходимо менять проводку

Конечно, новая проводка потребуется в только что сделанной квартире, но покупка нового жилья – это не единственная причина, когда стоит задуматься о смене проводки.

Также обратить внимание стоит на то, как сегодня подключены электроприборы в уже имеющейся квартире, в которой электросеть размещалась по установленным ГОСТам. Ведь тогда не было расчёта на то, что совсем скоро появится столько электроприборов, которые будут постоянно использоваться, и им постоянно не будет хватать розеток. Из-за этого недостатка в доме начинают появляться удлинители и новые линии поверх стен, что не только эстетически неприятно, но и может быть опасно, если подключать много техники сразу

Особенно это касается тех ситуаций, когда используются тройники или даже сразу несколько тройников, подключающихся друг к другу и к одной несчастной розетке. Такие нагромождения – прямая дорога к короткому замыканию и пожару

Из-за этого недостатка в доме начинают появляться удлинители и новые линии поверх стен, что не только эстетически неприятно, но и может быть опасно, если подключать много техники сразу. Особенно это касается тех ситуаций, когда используются тройники или даже сразу несколько тройников, подключающихся друг к другу и к одной несчастной розетке. Такие нагромождения – прямая дорога к короткому замыканию и пожару.

*(Появления подобной картины в доме — яркий намёк на то, что проводку пора менять).

Или же может возникнуть иная проблема – алюминиевые провода. Такие, в целях экономии, нередко использовались при строительстве многоэтажек, когда на их возведение несколько лет назад был особый бум. Алюминий неплохо проводит электричество, но у него есть пара серьёзных недостатков:

1. Алюминий слишком мягкий. То есть его очень легко деформировать при внешнем воздействии, он может и вовсе сломаться. А ремонт по тем же причинам произвести непросто, так как не получится нормально поменять только участок.
2. Химические реакции. Когда по алюминию постоянно проходит ток, это провоцирует электрохимические реакции в проводах, которые повышают их хрупкость. И через 15–20 лет, что очень небольшой срок для электропроводки, провода могут стать настолько хрупкими, что в них начинают появляться внезапные обрывы. А если попытаться починить провод и сделать новые скрутки, ничего не получится – провода будут ломаться в руках.
3. Коррозия. Алюминий не настолько устойчив к влажности, как хотелось бы, а потом даже небольшое количество воды приведёт к электрокоррозии. И даже если снаружи провода будут выглядеть целыми, внутри они могут быть уже настолько испорчены, что даже небольшая нагрузка заставит их ломаться или искрить.

*(Чтобы проводка прослужила как можно дольше, лучше выбирать медь, а не алюминий)

Подводя вопрос с алюминием к итогу: если проводка сделана из этого металла, его лучше полностью заменить на медь, которая в разы надёжнее. Конечно, медь, благодаря своим свойствам, стоит дороже. Однако, проводка делается не ежегодно, а раз на несколько десятилетий, поэтому здесь можно не экономить.

Правила, которые необходимо учитывать при установке

Для подключения частного дома к электросети можно использовать два варианта: под землей, в заранее подготовленной траншее, и по воздуху. Оба варианта прокладки приемлемы, и, соответственно, хозяин может самостоятельно выбрать подходящий для данного случая способ.

Основным преимуществом ввода до счетчика воздушным путем является то, что проводник всегда можно починить, ведь он на видном месте, и к нему всегда есть доступ. Из недостатков можно отметить, что он всегда провисает над участком, и необходимо на доме ставить специальные крепления, которые бы удерживали кабель.

Хотя прокладка кабеля под землей не портит вид территории, и нет необходимости ставить крепления на дом, все же данный способ имеет и минусы. Например, при возникновении проблемы, очень тяжело ее найти, заменить либо устранить, в этом имеет преимущество прокладка воздухом.

Все же при использовании оголенного проводника следует быть внимательным и ознакомится с конкретными инструкциями, которые необходимо в точности соблюдать для нормальной роботы ввода. Кроме того, дополнительно следует купить изоляторы, а также крюки, которые в последствии устанавливаются на фасад дома. О том, какая бывает арматура для монтажа СИП, мы рассказали в отдельной публикации.

Если здание новое, и еще не было подключено к электросети, то необходимо вначале подготовить документы, позволяющие сделать подключение. Для этого нужно обратится к энергоснабжающей организации.

Цена на замену провода от столба к дому зависит от следующих факторов:

• количество, а также тип опор;
• расстояние к дому от столба;
• марка и сечение кабеля.

При замене электрического ввода необходимо использовать качественный материал. Все же монтаж должен осуществлять квалифицированный специалист, ведь данная работа очень ответственна, и влияет на работу всех приборов в помещении. К тому же при замене провода вы будете иметь дело с электросчетчиком, а вмешиваться в его схему подключения запрещается, все равно придется вызывать представителя энергосбыта.

О том, как производится прокладка кабеля от столба к дому, показывается на видео:

Теперь вы знаете, что собой представляет замена провода от столба к дому, за чей счет она выполняется и какой провод предпочтительнее выбрать. Надеемся, предоставленная информация была для вас полезной и интересной!

Похожие материалы:

• Как провести электричество на участок
• Как заменить вводной кабель
• Как заключить договор на электроснабжение
• Как установить электрический столб

https://samelectrik.ru/

Как поменять вводной кабель в частном доме

Инструкция 1 Существует три способа подключения электроэнергии – это проводом СИП, прокладка кабеля в земле и прокладка кабеля при помощи троса. Самым лёгким и распространённым является воздушный способ, при помощи самонесущего изолированного провода, сокращённо СИП.Электрический ввод в дом начинается с подборки материала.

Длина провода СИП складывается из двух величин, расстояние от опоры до дома и от места ввода до электрошкафа. Измеряем расстояние с помощью рулетки, берём провод с запасом, с расчетом на провисание и монтаж. 2 Основные моменты работ – это крепление провода СИП на опоре, монтаж провода на стене дома, ввод в дом через стену и прокладка по стене дома до электрошкафа.

Если вводимое электропитание 220 вольт, то используют двухжильный СИП, если 380 вольт – четырёхжильный. 3 Для монтажа СИП на стене здания используют специальную арматуру.

Жители старого жилого фонда часто сталкиваются с такой неприятной проблемой как замена вводного кабеля (от щитка в саму квартиру). С такой же проблемой сталкиваются владельцы частных домов, когда хотят заменить ввод со старой проводкой (алюминиевой).

Важно

Наша статья подробно расскажет о нюансах замены кабеля. Причина замены кабеля Причины для замены кабеля бывают совсем разные.

Внимание

Иногда это поломки вводной магистрали, а иногда срок службы кабеля подошел к концу и нуждается в замене. Зачастую множество электроприборов, которые находятся почти у каждого человека в доме, создают большие токовые нагрузки, превышая допустимую мощность, которую может выдавать вводная магистраль.

Еще одной причиной является монтаж собственного распределительного щита в квартире. Распределительные подъездные щиты в жилье старого фонда имеют часто всего один электроавтомат.

Как поменять вводной кабель в дом

Замена ввода электричества требует вскрытия опломбированного счетчика, что запрещено делать домовладельцу. Для этого необходимо подать запрос в организацию, которая контролирует и обеспечивает электричеством горожан.

Далее объем работ рассчитывается исходя из материала стен здания, как и где, проложена старая линия, расстояние от подъездного щитка до места, где будет щит в квартире, будет, заменяться счетчик или нет.

Если вы решили провести замену вводного кабеля самостоятельно, то вы должны учитывать, что такой монтаж обычно осуществляется профессионалами, которые действуют в соответствии с нормативами. Если вы остановите свой выбор на профессиональном электромонтере, обратитесь в организации по эксплуатации электрооборудования дома.

Замена вводного кабеля в частном доме от новичка

Изоляторы на стене дома должны отстоять друг от друга не менее, чем на 20 см. Правила монтажа ответвления кабелем Для низких строений используют трубостойку и ввод кабеля выполняют через крышу. В отдельных случаях удобно применить подставной столб.

Схема организации ввода кабеля с помощью приставного столба Спуск кабеля по столбу в этом случае тоже рекомендуется выполнять в стальной трубе.

При любом способе подключения ответвительные провода или кабель должны быть целыми, не иметь разрывов и подсоединений.

Их необходимо подключать одним концом к изоляторам линии, а вторым — непосредственно на клеммы вводного автомата для коммутации на электросчетчик.

Как подключить электричество от столба к дому

Скрутки привязаны верёвкой к натянутому вводу, специально, чтобы ветром не било об стену. Ну и для полноты картины, там же зацеплен антенный кабель. Типа — если что, телевизор сгорает первым! Медный кабель (3) заходит в дом. Где-то там, в глубине стен он идёт в прихожую. Туда, где раньше стоял счётчик.

Что мы видим? На старый счётчик приходят алюминиевые провода. Значит, что получается? Медный провод с улицы, где-то в доме, под штукатуркой, соединён со старым алюминиевым. Соединён, скорее всего, скрутками. Естественно, плохой электрический контакт.

Провод, даже под небольшой нагрузкой, перегревается и как следствие, постоянно отключается автомат возле счётчика.

Приняли решение полностью заменить вводной кабель в дом. Использую для этого алюминиевый АВВГ 2х10. Бросаю его цельным куском, с прихожей до счётчика.

Чтобы в будущем не было проблем, кабель прокладываю с учётом возможности замены.

Замена электрического ввода в дом на сип

Во многих щитках еще сохранились пробковые предохранители. На сегодняшний день очень удобно распределить квартирное электроснабжение на несколько зон, каждой выделив свой автомат.

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Замена электропроводки на потолке

Мы знаем, что проводка размещается не только на стенах, она также проходит и по потолку и подает ток к светильнику. Такую проводку также нужно поменять и тут возникает вопрос, как же можно осуществить этот процесс в панельном доме, если не будет использоваться подвесной потолок, и не будет наноситься штукатурка?

Выходом является использование старых каналов или швов между потолочными панелями. Напомним в дополнительный раз: штробить перекрытия (потолок или пол) строго запрещено.

Использование старых каналов для замены проводки можно назвать самым оптимальным. Однако есть нюанс. Края канала часто заштукатурены цементом и их нужно будет разбить.

В середине кабель не должен быть закрепленным. Сам канал может иметь большую длину и процесс протягивания нового провода может быть сложным.

Здесь можно прикрепить новый кабель к старому и, вытягивая старый, мы затянем новый. При этом не следует сильно сгибать старый алюминиевый провод. Дело в том, что отработанный алюминий хрупкий и быстро ломается.

Протянуть проводку можно и с помощью стальной проволоки. Проволоку просовывают через весь канал и затем втягивают новый провод. Старый провод все равно придется демонтировать.

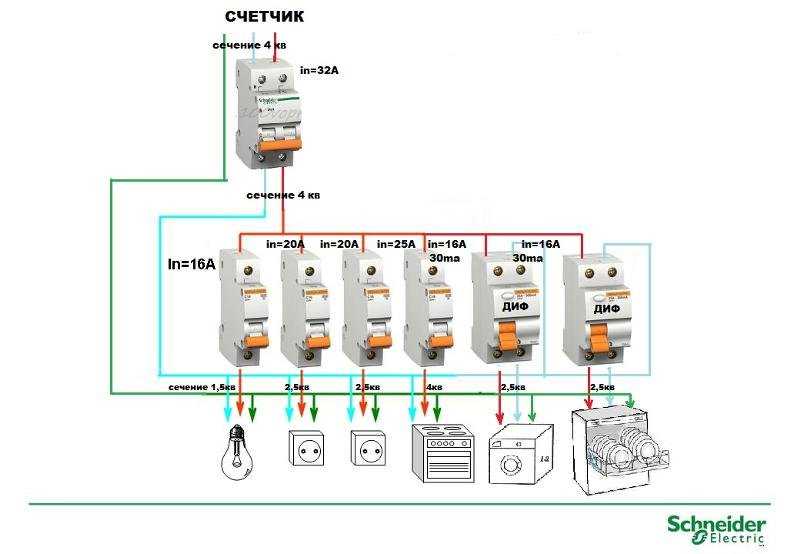

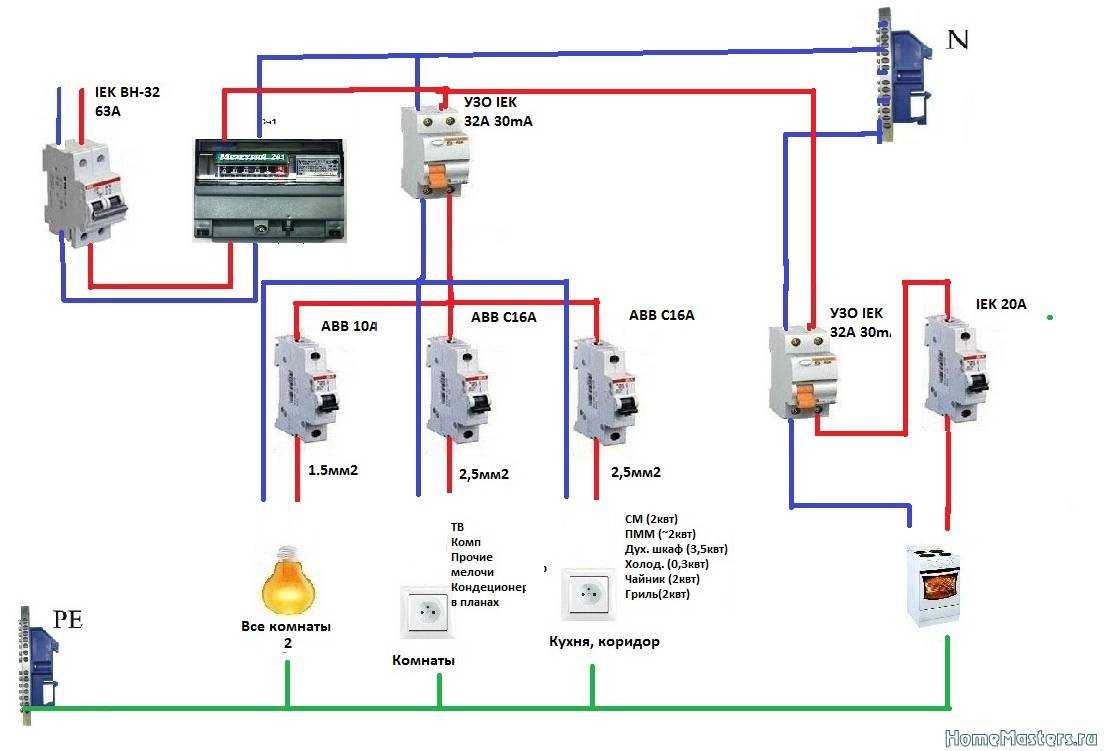

Собственно таковы являются способы монтажа новой проводки, и именно от ваших желаний и ресурсов зависит выбор одного из них. Как видно, каждый способ предполагает свой вариант замены и прокладки проводки и в зависимости от выбранного способа составляется схема новой проводки.

Инструменты и материалы

И так, перед тем, как поменять проводку в квартире, которая находится в панельном доме, нужно взять:

1. Перфоратор с коронкой и набором сверл для бетона. С помощью коронки будут делаться отверстия для подрозетников. Сверла нужно использовать для отверстий, в которые будут вставляться дюбеля-хомуты.
2. Молоток.
3. Слесарное зубило.
4. Пассатижи.
5. Бокорезы.
6. Плюсовую и минусовую отвертки.
7. Индикатор.
8. Рулетку.
9. Паяльник (мощность не должна превышать 60-ти ватт).
10. Шпатель (им будут закреплять монтажные коробки и провода).

Что касается материалов, то их список состоит из:

• трехжильного медного провода (для освещения провод с сечением в 1,5 кв. миллиметра, для розеток — 2,5 кв. миллиметра);
• монтажных коробок (подрозетников);
• розеток;
• включателей;
• дюбелей-хомутов;
• алебастра;
• клеммников;
• изолирующих лент;
• проволоки с сечением 1,5 миллиметра.

Последовательность выполнения работ

Когда вы подготовили и утвердили схему, запаслись всеми инструментами и материалами, можно приступать к замене проводки. С самого начала вам нужно приготовить специальную розетку, к которой будет подключаться перфоратор и другие устройства.

Эта розетка будет подключаться сразу после счетчика. Для ее создания нужно установить на дощечку двойную розетку и автоматический выключатель (должен быть рассчитанным на 16 ампер). От розетки должен идти недолгий кабель.

Когда такая розетка является готовой, отключают подачу электричества и подключают эту розетку. Это подключение предусматривает отсоединение идущих от счетчика кабелей от квартирной сети и присоединение к нашей розетке.

В результате квартира будет обесточенной, что и нужно для безопасной замены старой проводки. Далее демонтируют все розетки, выключатели и светильники. После этого нужно найти распределительные коробки. Это можно сделать либо постукиванием по стене, или благодаря специальному устройству.

Следующий этап заключается в открытии этих коробок, разъединении алюминиевых проводов и их вытягивании.

По сути дела демонтаж является законченным. После этого устанавливают новую проводку одним из способов, которые мы уже определили выше. В это же время делают большие отверстия для монтажных коробок и устанавливают коробки.

Далее всю систему соединяют и проверяют на наличие короткого замыкания. В конце наносят шпатлевку (если нужно), монтируют розетки, выключатели, люстры и, отключив временную рабочую розетку, подключают новую квартирную проводку.

На время отключения спецрозетки и подключения проводки, которая будет заменой старой, питание должно быть отключенным.
