Электроточки в пластиковых откосах

Всё больше и больше клиентов оконных компаний изъявляют желание оборудовать оконный откос розеткой или выключателем. Такое решение целесообразно во многих отношениях, разумеется, если соблюдены все требования к безопасности монтажа электрофурнитуры. Рассмотрим важнейшие аспекты интегрирования розеток и выключателей в оконную конструкцию.

Чем хороша электроточка в оконном откосе?

Современные пластиковые окна гораздо более функциональны, чем СПК старого образца. В частности, это достигается благодаря установке широких подоконников, иногда полноценно выполняющих роль столешниц. В наши дни хороший подоконник всё чаще становится удобным местом для установки негабаритных электроприборов или запитанных от электричества аксессуаров – чайников, электроламп, увлажнителей воздуха, жалюзи с электроприводом и многое другое. Кроме приборов, которые получают на подоконнике «постоянную прописку», оконную электроточку нередко применяют для кратковременного подключения различных устройств, например, для подзарядки мобильных телефонов и планшетов. Это очень удобно, ведь пространство возле окон не загромождается мебелью, так что гаджеты остаются на виду и в пределах досягаемости. Розетка в откосе незаменима в новогодние праздники – тем, кто любит устраивать иллюминацию на окнах, не найти лучшего места для подключения гирлянд.

Если оконный проём оборудован локальным освещением, то самым подходящим местом для выключателя будет всё тот же откос. Дублирующий выключатель верхнего освещения будет не лишним и в тех случаях, когда рядом с окном находится, например, спальное или рабочее место – у обитателей квартиры отпадёт необходимость идти к входу в комнату для того, чтобы выключить верхний свет.

Насколько безопасно размещение электроточек в откосах?

Вопрос безопасности оконных электроточек возникает у пользователей вполне закономерно – многих интересует, не произойдёт ли замыкание электропроводки при контакте с конденсатом, ведь на окне может накапливаться влага.

Специалисты комментируют ситуацию следующим образом: вода сама по себе не является проводником электрического тока, его проводят растворённые в ней вещества, в частности, соли. В помещениях с повышенной влажностью на контактах может оседать конденсат, но, во-первых, в оконных электроточках он образуется примерно в том же ничтожно малом количестве, что и в стенных, а во-вторых – это фактически дистиллированная вода, лишённая проводящих ток примесей. Температура воздуха в местах установки выключателей и розеток такая же, как в помещении, то есть разница температур, являющаяся главным условием для выпадения конденсата, отсутствует.

Ещё один повод для опасений: не зальёт ли дождь оконную розетку, если окна ПВХ будут открыты. В данном случае речь идет исключительно об электроточках, установленных возле открывающихся створок. Но оконные створки практически всегда открываются внутрь, заслоняя собой розетку или выключатель, значит, дождь не несёт для оконных электроточек никакой угрозы. К тому же дождь – это та же дистиллированная вода, не способная вызвать замыкание.

Не стоит бояться также возгорания оконного откоса в случае нагревания электрических контактов – эту угрозу предотвращает современная автоматика, срабатывающая ещё до того, как контакты и кабель достигнут пожароопасных температур. Кроме того, для отделки оконных откосов обычно используют пожаростойкие материалы, куда более безопасные, чем те же обои.

Итак, мы видим, что оконная электроточка не более опасна, чем стенная, но, разумеется, только тогда, когда её монтаж выполнен с соблюдением всех норм и стандартов.

Установка розеток и выключателей в откосах

Оборудовать пластиковые окна электроточками не так уж сложно, но доверить решение этой задачи необходимо, конечно же, мастеру, имеющему допуск к работе с электропроводкой. Особых нюансов здесь нет, порядок работы в основном остаётся таким же, как и при установке розеток и выключателей в любых других местах. Вывод электроточек в тех или иных местах необходимо планировать заранее, поэтому питающий кабель, спрятанный за гипсокартонной фальшь-стеной, должен быть выведен к старому откосу ещё на этапе монтажа электропроводки. Новые откосы устанавливаются уже после того, как завершены все работы по оформлению гипсокартонной стены.

Откосы вырезают, примеряют, затем на их заднюю сторону наносят монтажную пену. После того как пена немного затвердеет, откос снова примеряют, прижимая к будущему месту фиксации. Если плотно прижать откос невозможно – количество нанесённой пены корректируют, приминая или подрезая её.

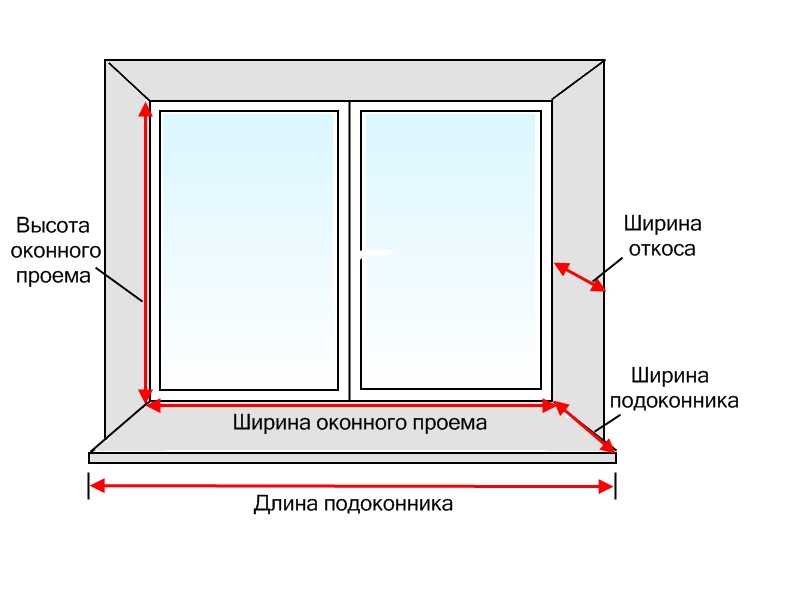

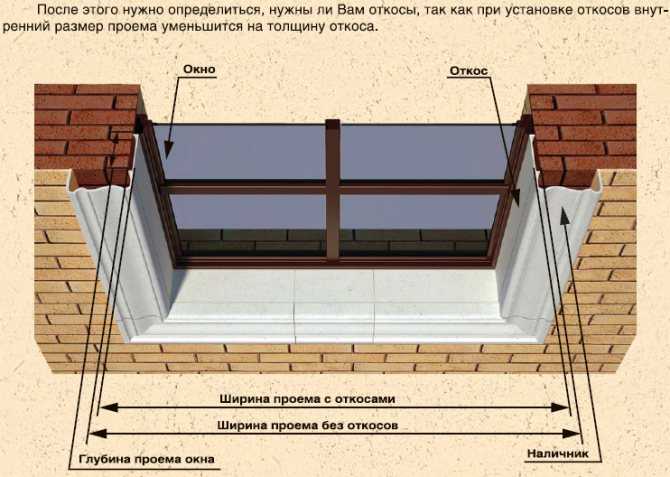

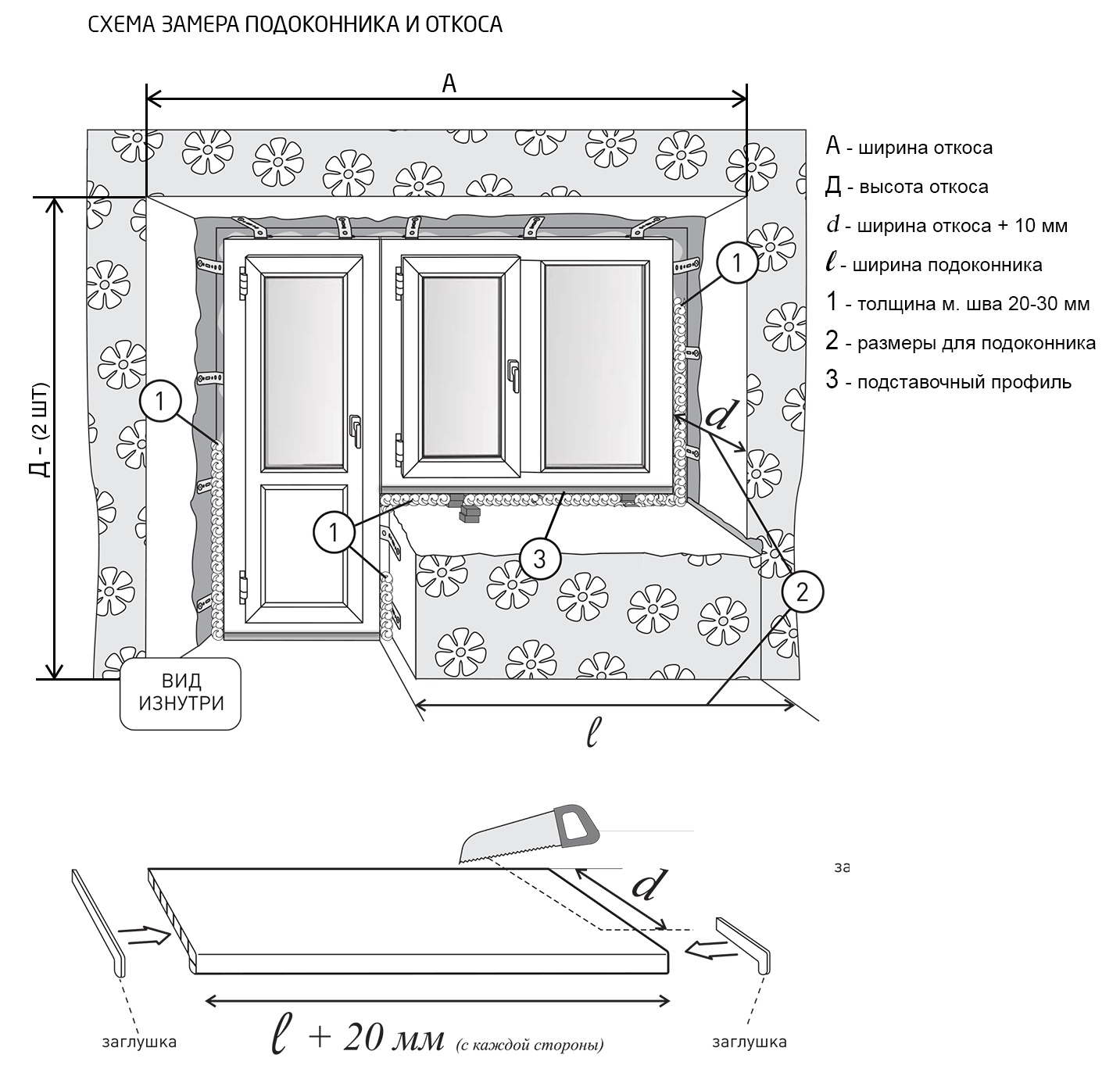

Установка пластиковых откосов

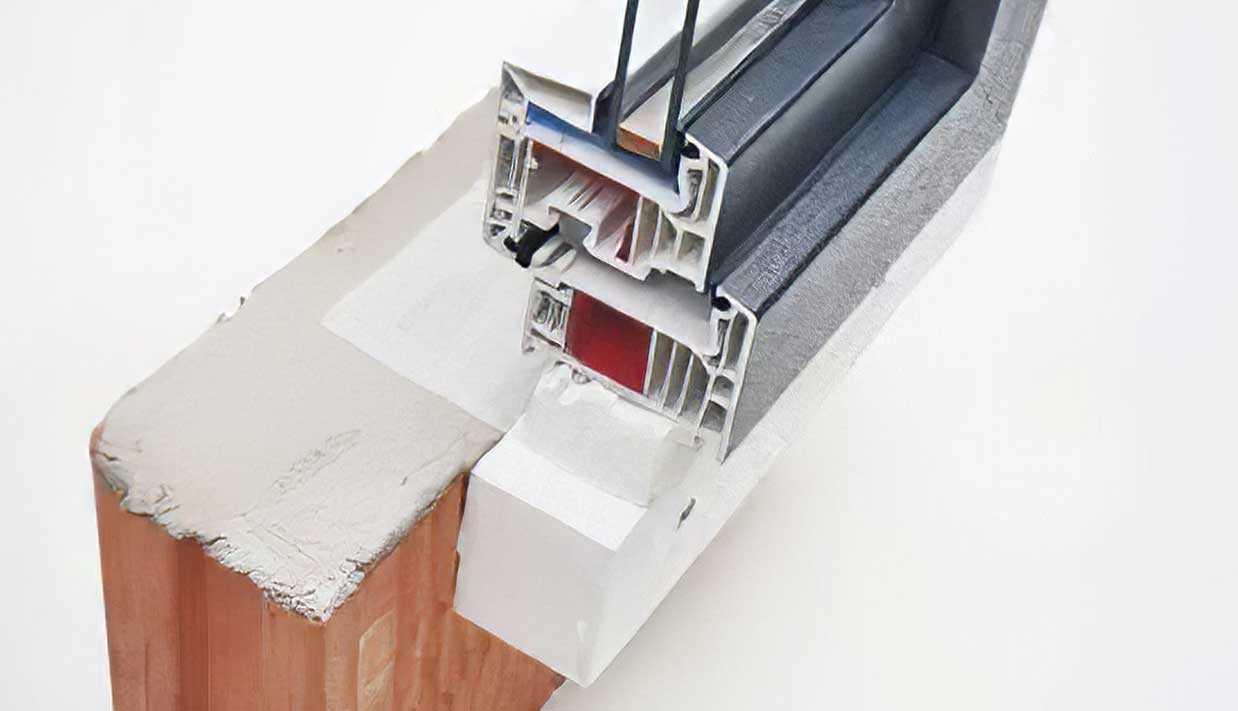

Пластиковые откосы устанавливаются в один день с окном для панельных и блочных домов и на второй день для сталинских домов.

В качестве откосов используется или бельгийская сэндвич-панель (на изображении) или немецкие пластиковые откосы VEKA со съемными наличниками.

Отличия между различными пластиковыми откосами не существенны, однако следует их знать.

Бельгийская сэндвич-панель может быть установлена в рассвет (не под прямым углом к окну), что визуально увеличивает оконный проем. Выбор пластиковых откосов VEKA оправдан для более аккуратной поклейки обоев при уже установленных откосах. Благодаря съемному наличнику, края обоев будут аккуратно спрятаны под ним.

Совет: если у Вас в квартире ремонт, то наличники на откосы из бельгийской сэндвич-панели лучше установить после поклейки обоев самостоятельно — так получится аккуратнее и симпатичнее).

Как и чем отделать место под установку подрозетника

Многие сталкиваются с некоторыми проблемами при установке подрозетников. В обычном случае места будущего монтажа первым делом резмечаются. Стандартное расстояние между розетками составляет 71 мм. Начнем с простого случая, когда узел включает в себя лишь один элемент. Процесс выполнения технологических операций выглядит следующим образом:

Необходимо найти и отметить на стене центральную точку расположения будущей розетки.
В этом месте перфоратором высверливается отверстие немного глубже, нежели размеры подрозетника.
Специальным сверлом фростнера (специальной коронкой), предназначенным для работы по бетону, выполняется круглое углубление нужной формы.
Подрозетник крепится на раствор цемента, выравнивается, и все последующие работы выполняются уже после отвердевания участка.

Расположение розеток

В случае со штукатуркой, рассмотренном выше, особых сложностей не возникает. Материал отделки достаточно мягкий, а потому сверлить его одно удовольствие. Не должно возникать особых проблем и с кирпичом. Единственная реальная сложность имеет место быть, когда углубление подрозетника натыкается на арматуру бетонной плиты. В этом случае даже алмазная коронка скорее всего сломается. Не лучшим вариантом будет и наткнуться на токонесущий провод в стене. Мы бы рекомендовали приобрести в магазине специальный локатор для обнаружения металлических изделий в толще несущих конструкций. Стоимость нового прибора составляет буквально 3-4 тысячи рублей. Тогда бурение точно не закончится крахом.

Для самых же принципиальных и настойчивых граждан можно порекомендовать приобрести себе буры Хилти. Они, если проявить некоторое терпение, позволяют преодолеть все сложности подобного рода. Тем не менее, если наткнуться на электрический провод, то последствия могут быть весьма печальными. Проще говоря, без локатора наличия металлических конструкций в толще стены к работе лучше не приступать. Тем более, что подобный прибор может пригодиться и в следующий раз.

Обращаем внимание читателей, что крепеж в процессе монтажа должен оставаться в подрозетниках. В противном случае все отверстия могут оказаться заляпанными штукатуркой, цементным раствором и прочими строительными смесями. Монтаж проводки

Монтаж проводки

Как вставить вилку в розетку с защитой

Установка защитного механизма в розетку осуществляется родителем, и в зависимости от типа защиты, обеспечивается доступ к электросети в нужное время. Сложностей с таким применением у взрослого человека возникнуть не должно. К примеру, если это накладные шторки с открытием от нажатия, то после того как взрослый нажмет на основание, откроется и доступ к розетке.

С поворотными механизмами также все просто: при повороте в нужную сторону (как правило, вилкой от электротехники) обеспечивается и доступ к сети.

Если же защита с поворотным ключом безопасности, то все, что нужно – это открыть ключиком защитную панель из пластика.

Если нет возможности купить заглушку на розетку, ее можно сделать из подручных средств. Из любого пластика (толщина стенок не менее 2 мм) или карболита вырезать круг, диаметром с внутреннюю сторону розетки. Просверлить три дырки, две из которых будут совпадать с вилкой. Третье отверстие по средине, чтобы закрутить заглушку винтиком из розетки. При послаблении такой механизм поворачивается и включается электробприбор, при затягивании и повороте – блокируется доступ.

Общие сведения

Разновидности розеток

Приборы можно разделить на такие типы:

Встроенные – применяют для скрытой проводки.
Накладного типа – их прикрепляют к поверхности стен.
Двойные – могут быть и накладными, и встраиваемыми.
С дополнительными функциями (защитная шторка, подсветка, устройства для выталкивания вилки).
Удлинитель.
Силовые разъемы.

По методу креплений проводов выделим:

С зажимом посредством винтов.
С зажимом клеммного типа.

По конструкциям:

Двойные и тройные.
Одинарные.
Телефонные.
Компьютерные.
Антенные.
Телефонные.

Подбор электрических розеток

…зависит от того, какие именно устройства будут подключены, а еще от их суммарной мощности. Неправильный выбор устройств будет грозить скорой поломкой, возгоранием, а еще вероятностью поражения током.

Особое внимание следует уделить выбору оборудования в ванную комнату. Они обязательно должны соответствовать микроклимату помещения – быть защищенным от влаги и устойчивым к температурам

Уровень защиты подобных устройство должен быть не менее IР44, и чем выше, тем лучше. Фирмы, розетки у которых подойдут для домашнего применения. Они смогли зарекомендовать себя как надежные и качественные устройства, а еще в линейке можно выбрать модели, которые прекрасно подойдут под дизайн квартиры. Кстати, стильно будут смотреться розетки в оконных откосах.

Насколько это опасно

Тут сразу стоит отметить, что при соблюдении нескольких важных правил, эта технология является полностью безопасной. Однако на практике проблемы могут возникнуть в тех случаях, когда:

в помещении всегда открыта форточка;
некачественные стеклопакеты интенсивно пропускают холодный воздух с улицы;
зимой в квартире холодно и сыро из-за плохого отопления;
приходится открывать окно в холодное время года из-за раскаленных батарей.

В таких неблагоприятных условиях активно образуется конденсат, который может попасть на контакты в розетке и устроить короткое замыкание со всеми вытекающими неприятными моментами — от серьезной поломки бытовых приборов до разрушительного пожара.

Избежать этих проблем можно только при установке специальных розеток, которые обычно монтируются в ванных комнатах или других помещениях с повышенной влажностью.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
Наличие перемычки между нулевой и заземляющей линией.
Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Демонтаж, монтаж внутренних розеток

Перед тем, как установить внутреннюю розетку, может потребоваться демонтаж старой. Надо обесточить помещение, проверить отсутствие тока индикаторной отверткой. Далее снимается декоративная рамка, аккуратно отсоединяются провода и блок. При необходимости снимается подрозетник, который в стене удерживается болтами.

Инструкция:

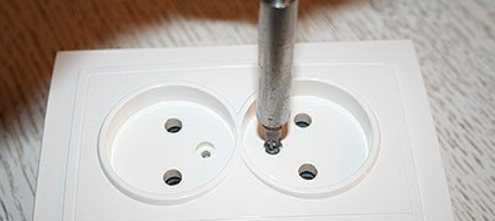

снимается лицевая панель, откручиваются удерживающие болты (рис. 3);

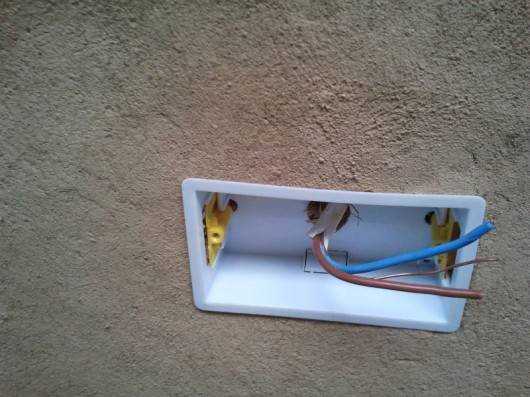

на место старого подрозетника устанавливается новый (предварительно надо проверить, чтобы он подходил по размеру и плотно удерживался внутри);

ослабляются контакты для силовых проводов, оставляя пространство в 5-10 мм для контактного провода (рис. 4);

концы силовых проводов надо аккуратно зачистить, вставить в гнезда контактной колодки и закрутить болты (рис. 5);
далее колодку крепят на рамку и в подрозетнике болтами, затягивать надо сильно, чтобы исключить перегрев и оплавление контактов (рис. 6);
снаружи устанавливается декоративная рамка, после чего электричество можно подключить.

Двойная розетка монтируется таким же образом, если есть провода для заземления, необходимо правильно выполнить все соединения.

Установка розеток и выключателей в панельном доме

В панельном доме есть особенности:

По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно. Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет). Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы

Затем они помещаются в монтажную коробку

Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку

Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.

Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных. Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Розетки и выключатели в откосах: плюсы и минусы

Розетки в откосах — это тренд последних нескольких лет.

Если в квартире небольшая кухня, то хозяев так и тянет воспользоваться широким подоконником для того, чтобы разместить на нем бытовую технику — тостер, чайник, микроволновку.

Если у окна расположен письменный стол, то идея разместить выключатель и/или розетки в откосе лежит на поверхности.

Многие дизайнеры предусматривают установку розеток и выключателей в откосах в дизайн-проектах.

В чем плюсы и минусы размещения электроустановочных изделий в откосах? Давайте попробуем разложить все по полочкам.

Плюсы установки розеток и выключателей в откосах

Экономим место.

Если у Вас в квартире маленькая кухня и при этом установлены современные пластиковые окна с широким подоконником, то на нем можно разместить много полезной бытовой техники, которая всегда будет под рукой.

Реализуем управление освещением с двух точек.

Если Вы хотите включать и выключать свет от входа в помещение и, например, сидя за рабочим столом у окна, то установка второго переключателя в откос — неплохой вариант.

Минусы установки розеток и выключателей в откосах

Возможны проблемы с проветриванием.

Проверьте, не мешает ли розетка с воткнутой в нее вилкой или установленная бытовая техника открывать окно.

Любите свежий воздух? Часто проветриваете помещение? Нужно быстро проветрить кухню, если на плите что-то сгорело? Этой возможности можно запросто лишиться, если установить на окно микроволновку.

Безопасность: можно уронить бытовую технику с подоконника

У Вас неширокий подоконник? Проверьте, чтобы вся бытовая техника размещалась безопасно.

В доме есть маленькие дети или неуклюжие домочадцы? Тогда не лучше ли убрать электрический чайник и микроволновку куда-нибудь подальше, например, сделать дополнительную полку или установить кронштейны для микроволновки?

Безопасность: попадание осадков, возникновение конденсата

Если у Вас «плачут» или запотевают окна, если зимой на окнах со стороны помещения образуются узоры, если у окна ощутимо холоднее, чем в помещении, если у вас в любое время года приоткрыто окно, если у вас просто плохое отопление и в помещении сыро, то и на стенах, и на откосах, и на розетках и выключателях может образоваться конденсат, причем как снаружи, так и изнутри механизмов.

В теории дождевая вода и конденсат — это дистиллированная вода, не проводящая электрический ток. Но фактически капля дождевой воды может встретиться в атмосфере с облаком пыли и смога, насытиться углекислым или сернистым газом. При таким контакте образуется угольная или сернистая кислота, которые проводят электрический ток.

Конденсат на розетке может смешаться с частицами соли. Растворы солей проводят электрический ток. Кроме того, конденсат может быть причиной коррозии.

Безопасность: установка розеток на горючем основании

Если что-то пойдет не так, например, при подключении избыточной нагрузки или при поломке подключенного электроприбора контакты розетки могут начать нагреваться.

Если розетки защищены исправными автоматическими выключателями, то при возникновении сверхтока они сработают, и розетки будут обесточены. Но скорее всего, это произойдет не мгновенно

Поэтому так важно, чтобы розетки производились из термостойкого и самозатухающего, не распространяющего горения пластика

По этой причине все пластиковые детали электроустановочных изделий OneKeyElectro производятся из термостойкого самозатухающего материала — поликарбоната.

Но мало производить розетки из качественных материалов. Не менее важны и и свойства материалов, окружающих электроустановочные изделия.

Обычная, не огнестойкая монтажная пена является горючим материалом, что подтверждается многочисленными роликами на Youtube.

Выводы

Насколько нам известно, не существует действующих нормативных документов, прямо запрещающих устанавливать розетки и выключатели в откосах.

Как бы не был сделан ремонт, никто не придет выяснять, как и где в квартире установлены розетки. По крайней мере пока не возникло непредвиденных ситуаций. Так что принимать решение об установке розеток и выключателей в откосы придется будущим новоселам.

При определенных условиях розетки в откосы устанавливать возможно, но необходимо взвесить все «За» и «Против», которые мы попытались обобщить в этой статье.

В любом случае, все розетки в квартире должны быть защищены автоматическими выключателями, а также устройствами защиты от дифференциального тока, т.е. УЗО или АВДТ.

Желаем быстрого завершения ремонта и чтобы его результаты радовали Вас и Ваших близких долгие годы!

Инструкция по монтажу

Технология установки электрических устройств в оконных откосах почти такая же, как и для стен. Место под розетку либо выключатель определяют заблаговременно, и провод после установки окна должен быть уже выведен и готов к подключению.

В оконном откосе нужно вырезать отверстие под розеточное гнездо. После нанести на откос монтажную пену, жидкие гвозди или клей и прикрепить на место.

Крепление должно быть прочным и надёжным, поскольку вилки в современных розетках сидят довольно плотно, и при вытягивании её из розетки может отслоиться откос.

Розеточные гнёзда нужно выбирать под гипсокартонный монтаж, а не под бетон

Это важно, поскольку у них есть специальные винтовые зажимы, осуществляющие крепёж

Когда всё готово, вам остаётся только закрепить розетку в гнезде. С выключателем все операции аналогичны.

Теперь вы располагаете информацией о технологии установки розетки или выключателя в оконном откосе, которая мало чем разнится от стандартной технологии крепления электрической фурнитуры!
