Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Перегрузка сети

Если в щитке установлен автовыключатель на 25А, а в сеть одновременно включена нагрузка, превышающая эту величину, то вполне логично предположить, что спустя некоторое время произойдет отключение прибора. Таким способом обеспечивается защита проводки от перегревания и последующего воспламенения.

Одной из причин периодического отключения автомата является слишком большое количество подключенных электроприборов

Как определить, что прибор выключился именно из-за перегрузки? Скорее всего, устройство подключится вновь и заново отключится спустя небольшой временной промежуток. Процесс будет повторяться до тех пор, пока из розетки не выключится какой-либо электроприбор.

Наполнение бака и включение электричества

Первые пусковые работы после установки водогрея накопительного типа выполняются с проверкой работоспособности всех систем, в соответствии со следующей последовательностью:

подсоединения к электрической сети или газопроводной магистрали;
подключение к трубопроводной системе водоснабжения;
заполнение резервуара водогрейного оборудования холодной водой;
наполняемость ёмкости посредством открывания кран горячего водоснабжения;
оценка отсутствия протечек;
запуск системы подогрева на среднем режиме.

Такой прибор как проточный водонагреватель электрический имеет свои плюсы и минусы, о которых необходимо знать, прежде чем решаться на приобретение.

Об особенностях отделки туалета пластиковыми панелями расскажем в этой статье.

Приборы проточного типа тестируются посредством открытия крана горячего водоснабжения, но только после проведения тщательно проверки правильности подключения.

Вне зависимости от типа и модели водогрейного оборудования нужно помнить, что при наличии в системе водоснабжения слишком жесткой воды, необходимо в обязательном порядке монтировать специальный фильтр, предотвращающий слишком быстрый выход из строя нагревательных элементов.

Ошибки при подключении и эксплуатации

установка розетки непосредственно под самим бойлером
частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

нельзя включать в сеть пустой бойлер без воды

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

подключение водонагревателя только через УЗО, либо только через автомат

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Особенности конструкции электрического бойлера

Внутри герметично закрытого котла с теплоносителем — водой, циркулирующей по гидравлическим магистралям из трубопроводов и радиаторов, расположенных внутри помещения, смонтирована электрическая схема, включающая:

Производители электротехнического измерительного и коммутационного оборудования выпускают готовые комплекты, имеющие в своем составе датчики измерения температуры, коммутационные аппараты и блок логики, обеспечивающий их взаимную связь для регулирования температуры теплоносителя.

Как подключить бойлер, механический терморегулятор

Их принято называть термостатами или терморегуляторами. Датчик температуры монтируется внутри корпуса котла, а блок управления и коммутационные контакты тока располагают с внешней стороны.

Терморегуляторы могут быть выполнены на аналоговой базе или использовать микропроцессорные технологии. Конструкции последних обладают:

В качестве примера можно привести модель электронного терморегулятора ТК-5 с микроконтроллером, дисплеем, двумя датчиками температуры, монтируемыми на входе и выходе теплоносителя в бойлер. Он позволяет учитывать изменения температуры в пределах 0÷120 градусов с погрешностью в 0,5О С, что более чем достаточно для бытовых целей.

Как подключить бойлер, электронный терморегулятор

Силовые контакты терморегулятора ТК-5 способны коммутировать номинальные токи силой в 6 ампер. Когда ТЭН создает бо́льшую нагрузку, то схема подключения бойлера к электрической сети требует модернизации — включения дополнительного магнитного пускателя, повторяющего работу выходных цепей терморегулятора контактами повышенной мощности.

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Практические советы относительно монтажа УЗО

Изначально монтажник должен руководствоваться не только требованиями, но еще и учитывать разметку и маркировку на автоматах, которые будут использоваться для подключения к сети. Не всегда делайте все строго по схеме нашего портала, так как из-за разновидности щитков, регистрирующих электроэнергию, может возникнуть разногласие в работе УЗО. Идеальное решение—написать схему подключения самостоятельно или обратиться за помощью к специалистам.

Как говорилось выше в статье, необходимо последовательно в каждый автомат заводить кабель с фазой. Правильнее всего это выполнять снизу. Крепежи на рейку и к поверхности стены лучше выполнять в правильном положении, это позволит удобно ими пользоваться, а также при формировании с защитой можно легко демонтировать прибор.

Посмотрите короткое видео о том, как правильно подключить УЗО щитке:

Ошибки при подключении и эксплуатации

установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».

частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

Какой кабель использовать

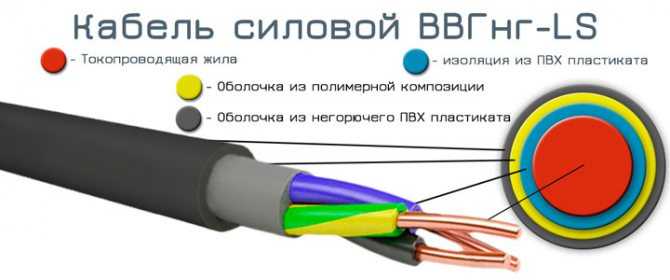

Силовой кабель предпочтительно применять марки ВВГ или NYM. Эти кабели, имеют медный проводник повышенной гибкости. Они изолированы поливинилхлоридным пластикатом, не поддерживающим горение. Сечение кабеля надо выбирать с учетом нагрузки на сеть оно будет зависеть от мощности вашего водонагревателя. Покупать кабель надо с запасом, чтобы не наращивать, если вдруг не хватит.

Цвета оплетки

При подключении водонагревателя к щитку питания, надо знать цвета оплетки кабеля:

Коричневая – фаза.
Синяя — ноль рабочий.
Желтая (черная, зеленая)– заземление.

При подключении водонагревателя необходимо соблюдать фазы. В качестве заземления нельзя использовать любые металлические трубы и арматуру.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

напрямую

и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Как работает УЗО с заземлением

Устройство защитного отключения выбирается в соответствии с конфигурацией сети, где планируется его установка. Следует сразу же определить наличие или отсутствие заземляющего проводника РЕ. В современных зданиях он изначально предусматривается проектом. На объектах старой постройки до сих пор используется схема PEN, предусматривающая совмещение защитного проводника с нулевым проводом.

Монтаж подключение с землей считается более эффективным, поскольку отключение цепи в данном случае происходит, сразу же при появлении токовой утечки. В схеме PEN, как уже отмечалось, отключение происходит лишь после непосредственного контакта человека с оборудованием.

Если заземление в цепи все же имеется, то перед монтажом защитного устройства следует уточнить его тип. Например, схема TN предполагает глухое заземление нейтрали источника питания. Ее разновидностью является схема TN-C, совмещающая в едином проводе нулевые рабочий и защитный проводники во всей электрической цепи. Этот простой и недорогой вариант обладает существенным недостатком: в случае обрыва PEN-проводника, при наличии собственного заземления прибора, возникает опасность перехода всего потенциала на его корпус и появления на нем напряжения такого же, как во всей цепи.

Иногда электрики пользуются перемычкой, замыкающей нейтраль и заземляющую клемму в розетке. Подобная схема считается неправильной и опасной из-за высокой вероятности поражения током. Когда PEN-провод обрывается, УЗО не будет срабатывать, а на корпусе прибора возникнет опасное напряжение. Избежать поражения можно только случайно: человек в момент контакта с токоопасным корпусом должен также касаться и заземляющего контура, например, труб водопровода или отопления.

Самой надежной для подключения УЗО считается схема TN-S, где подключение нулевого защитного проводника выполняется отдельно. С нейтралью он объединяется лишь в источнике питания, благодаря чему обеспечивается максимальная защита и практически полностью исключается вероятность поражения электротоком. Даже, если произойдет обрыв нейтрального или заземляющего провода, все приборы в цепи будут работать и далее. Опасное напряжение на корпусах не появится, так как произойдет переход потенциала на другой, оставшийся провод. При обрыве сразу двух проводов, все приборы и сама цепь не будут представлять опасности для людей, поскольку электричество полностью отключится.

Существует еще одна так называемая промежуточная схема подключения TN-C-S, когда нейтральный и заземляющий провода могут объединяться лишь на отдельных участках и приобретают свойства PEN-проводника. В этом случае монтаж УЗО является обязательным, иначе цепь вообще останется без защиты.

Ошибки при подключении и эксплуатации

Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.

нельзя включать в сеть пустой бойлер без воды

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

подключение водонагревателя только через УЗО, либо только через автомат

Как правильно установить и подключить водонагреватель Аристон на 15, 30 и 50 литров

Рассмотрим три основных этапы того, как правильно подключить водонагреватель Аристон своими руками. Первым делом идет выбор места и установка. Обычно бойлер ставится в ванной комнате или в туалете над унитазом.

Следует учитывать, что аппарат на 50 литров и более занимает большой объем помещения. Чем ближе располагается устройство к точкам водораздела, тем меньше будут потери тепла.

Монтаж

Проще всего установить напольную модель. Для этого нужно просто выбрать подходящее место в помещении. Если пол неровный, необходимо предварительно сделать стяжку по уровню или положить кафельную плитку.

Монтаж настенных моделей происходит в несколько этапов:

Размечаем места для крепежей. Для этого измеряем сзади водонагревателя расстояние между отверстиями под крючки. Пометки делаем маркером на стене, дополнительно используя уровень для того, чтобы корпус висел ровно.
Перфоратором сверлятся отверстия под крепления. Это могут быть или анкера или дюбеля с крючками. В зависимости от веса аппарата подбирается диаметр крепежей. Для небольших бойлеров на 15 литров подойдут 10 мм анкера, для аппаратов на 30 литров – 12 мм.
Забиваются анкера или вставляются дюбеля и закручиваются крючки. Корпус вешается на стену.

Подведение воды

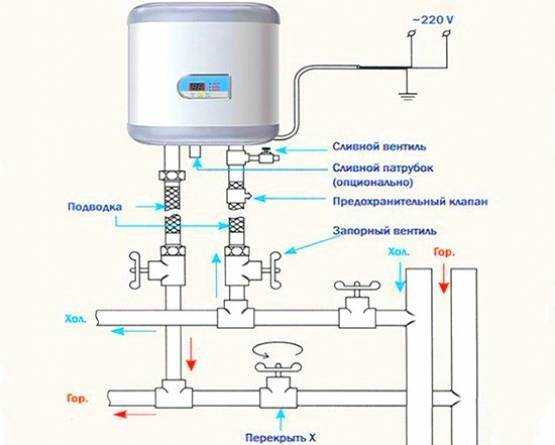

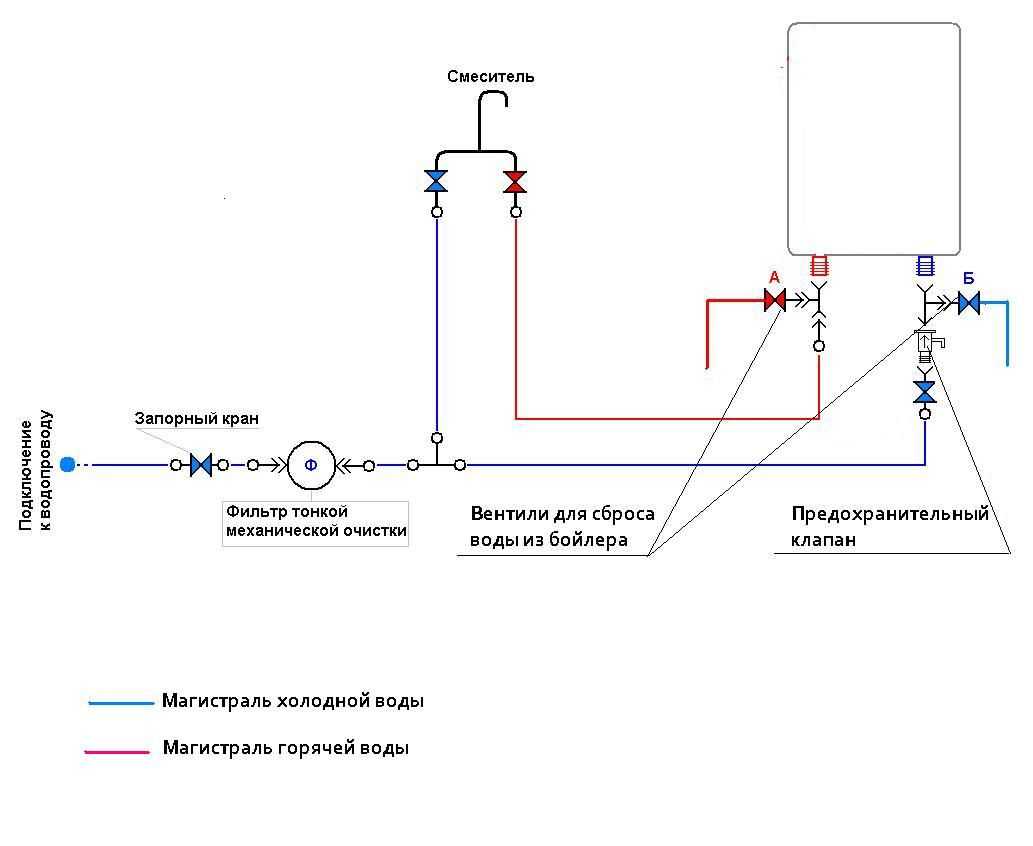

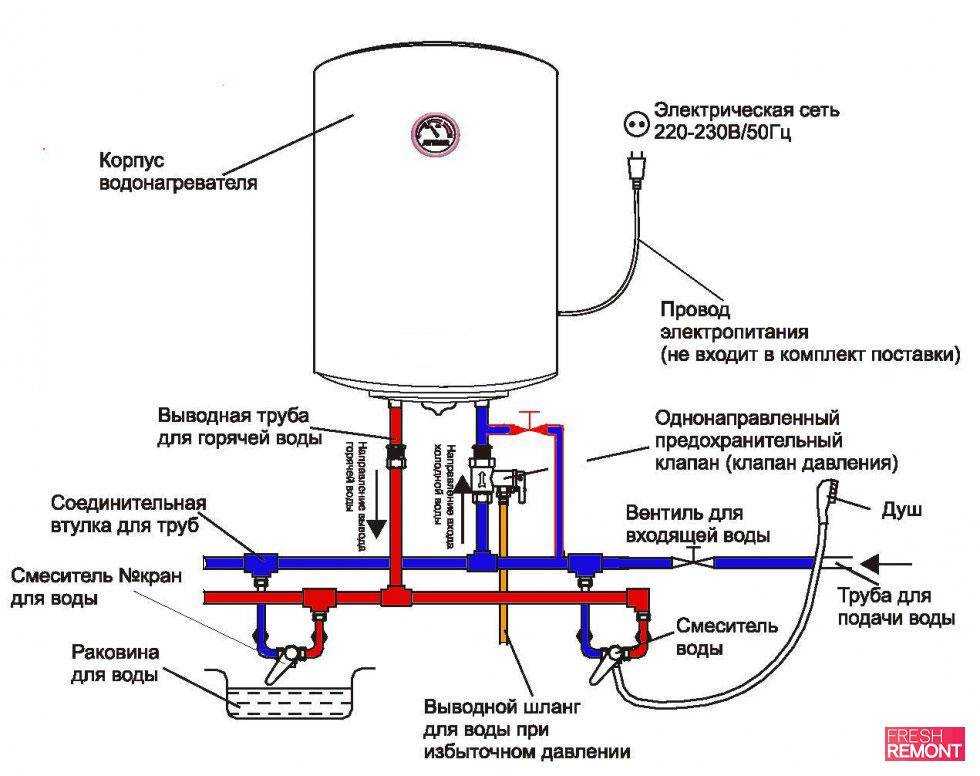

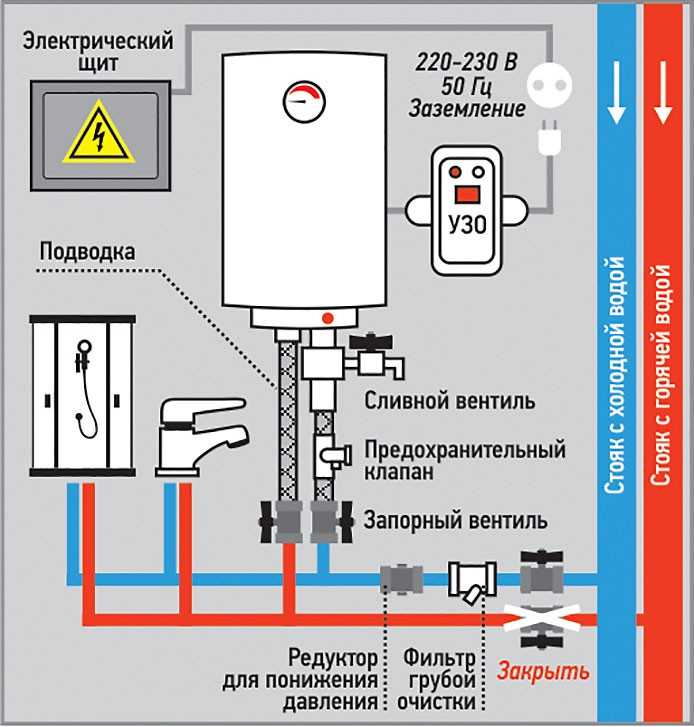

Далее идет подключение к водоснабжению. Продумывается схема, чертиться сначала на листе бумаги, а потом переносится на стены с реальными размерами. Вдоль линий, где будут проходить трубы, сверлятся отверстия и устанавливаются клипсы.

Перекрываем вентиль на вводе воды, на ближайшую к бойлеру ветку устанавливаем тройник. От него ведется труба к водонагревателю. На нее устанавливается вентиль, чтобы было удобно делать ремонт устройства, сетчатый фильтр и обратный клапан.

К бойлеру ведем гибкий шланг и подсоединяем его к патрубку. Обычно ввод обозначен синим цветом. Точно также проводим ветку к точке водораздела. Не советуется подключаться без гибких шлангов. С одной стороны это выглядит лучше и надежнее, но если будут резкие перепады давления, весь удар на себя берет бак.

Ввод в бойлер обозначен синим цветом

После подсоединения всех узлов открываются вентили и проверяются все соединения на наличие протечек. Если они обнаруживаются, проводятся повторные соединения или добавляется большее количество пакли на резьбы.

Подключение электричества

Здесь также подробно продумывается схема. Для подключения менее мощных моделей можно использовать влагостойкие розетки, мощные аппараты подсоединяются отдельным кабелем, который выводится на автомат.

Важно использовать трехжильные медные провода, сечением не менее 2,5 мм. Дополнительно по технике безопасности на кабель ставится УЗО для защиты пользователей от пробоев. Снимается защитная пластиковая крышка снизу водонагревателя и подключается провод в соответствии с маркировкой на аппарате

Снимается защитная пластиковая крышка снизу водонагревателя и подключается провод в соответствии с маркировкой на аппарате.

Далее кабель выводится в пластиковых коробах к электрическому щитку и ставится на автомат с соответствующим показателем силы тока. В самом конце проверяется работоспособность подключенного бойлера Аристон. Открываются краны и включается электричество.

Предлагаем посмотреть видео об установке водонагревателя:

Как снять водонагреватель со стены

В задней части бойлера есть пластина с отверстиями для крепежа к стене. При этом в стене закреплены анкеры с крюками, на которых через эти отверстия и подвешен агрегат. Освобожденный от воды нагреватель отсоединяется от труб (с помощью разводного ключа) и приподнимается, чтобы было легко снимать с крючков.

Крепление бойлера к стене на крюках

Иногда подвешенный к стене прибор дополнительно фиксируется болтами. В этом случае сначала придется отвинтить болты гаечным ключом, после чего снять установку со стены. Снятый бойлер переворачивают и ставят на пол патрубками вверх – так его будет удобнее демонтировать.
