Заземление кабельных лотков пункт пуэ. как проводить заземление кабельных лотков. заземление металлических лотков пуэ

Марки и требования

При покупке кабеля для заземления необходимо всесторонне его изучить на возможность применения в доме, квартире или специальном помещении (к примеру, ванной, сауне и т. д).

Заземляющий проводник может быть с одной жилой или многожильным. Здесь нужно ориентироваться на место монтажа и удобство применения.

Приведем несколько примеров:

При соединении корпуса с дверцей шкафа необходимо сохранить подвижность, поэтому лучше использовать многожильное изделие. Если установить одножильный проводник, из-за частых сгибаний он быстро повредится.
Для соединения корпуса электрического мотора, где не нужна подвижность, пригодятся жесткие жилы. Здесь особых требований к гибкости не предъявляется.
При обустройстве заземления в квартире или доме можно использовать любой из типов проводов с учетом риска его повреждения и удобства прокладки.

В зависимости от типа заземляющая жила может быть из алюминия и меди, идти в качестве отдельного изделия или в составе бухты кабеля, быть с изоляцией или без нее.

Сегодня выделяется несколько основных марок проводов.

NYM

Изделие с медной жилой, промежуточной оболочкой зелено-желтого цвета. Отличается удобством монтажа, применяется для напряжения до 660 В. Рабочая частота 50 Гц.

Количество проводников может быть от одного до пяти с сечением от 1,5 до 6 кв. мм. Номинальный ток определяется рабочим сечением проводника.

Температурный режим работы от -50 до +50 градусов Цельсия. Радиус изгиба не более четырех диаметров кабеля.

Плюсы — стойкость к влаге и огню, гибкость и большой выбор вариантов исполнения.

Минусы — высокая цена и боязнь прямых солнечных лучей.

ВВГ

Кабель с поливинилхлоридной изоляцией, наружной ПВХ-оболочкой и без специального защитного слоя (брони). Бывает одно- или многожильным.

В 3-х, 4-х и 5-ти жильных кабелях может предусматриваться заземление и нейтраль.

Разрешено использование в качестве заземляющего проводника при напряжении до 600 В.

Некоторые типы кабеля предусмотрены для работы на 1000-2500 В. температурный режим работы от -50 до +50 градусов Цельсия.

ПВ3

Провод медный с поливинилхлоридной изоляцией. Отличается высокой гибкостью, что позволяет применять его для заземления разных устройств и механизмов (в том числе в быту).

Изделие устойчиво к влиянию влаги и способно работать в температурном режиме от +60 до -70 градусов Цельсия. Следовательно, его можно применять даже в экстремальных условиях — банях, ванных комнатах и на улице.

ПВ3 не боится плесени и не подвержен огню. При воздействии высокой температуры происходит обычное оплавление оболочки.

ПВ6

Надежное изделие, применяемое для прокладки токоведущих частей и заземления

Во время использования важно избегать попадания прямых лучей солнца и высокой температуры

Жилы изделия состоят из меди, бывают монопроволочными или многопроволочными. Рабочее напряжение до 1000 В.

Благодаря применению прозрачного пластика, удобнее контролировать исправность устройства.

Цвета исполнения могут быть различными, поэтому выполнять цветовую маркировку необходимо самостоятельно. Для этого можно использовать подход, который упоминался выше — маркировка с помощью желтой и зеленой изоленты.

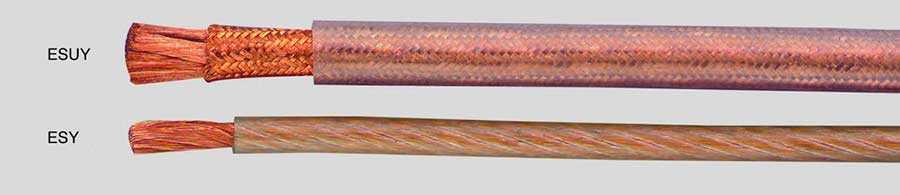

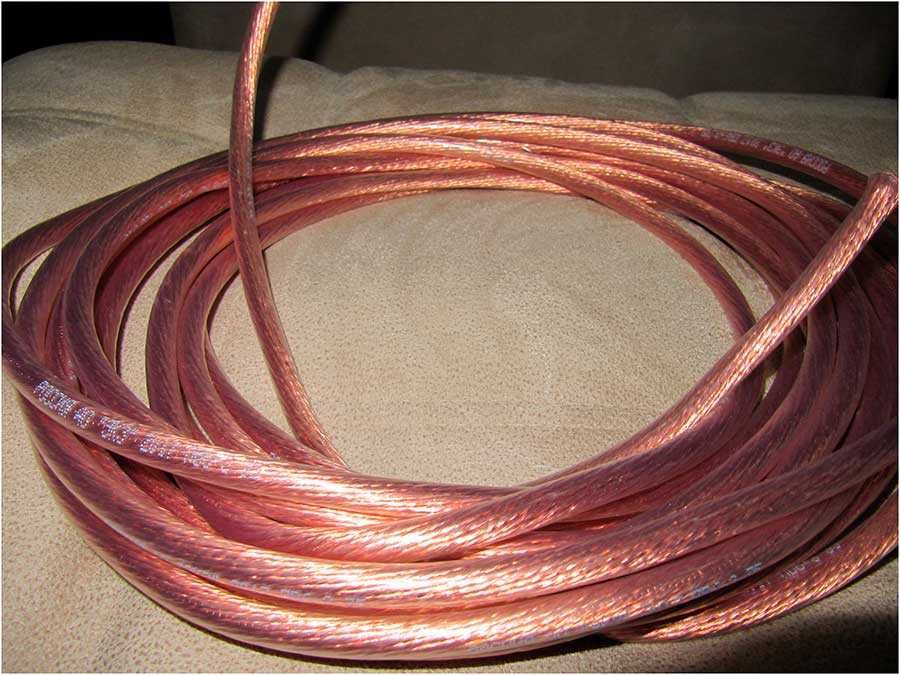

ESUY

Медный заземляющий кабель с высокой степенью гибкости. Жила изготовлена из тонких проводов. Сверху предусмотрена оплетка высокой прочности. При изготовлении не применяется кремнийорганическая резина.

Изделие имеет высокую стойкость к морозам, прозрачную оболочку и температурный режим работы от -40 до +70 градусов Цельсия.

Выше рассмотрены наиболее популярные марки проводов/кабелей для заземления, но можно задействовать и иные варианты. Главное, чтобы проводник удовлетворял требованиям гибкости и сечения.

Прокладка бронированных кабелей в земле

Прокладка кабеля в броне в различных типах грунта имеет свои особенности. В местах с нестабильными грунтами, в скальных породах и в районах вечной мерзлоты укладывают кабель с проволочной броней, а в местах со стабильным типом грунта — с ленточной броней. При прокладке необходимо убедиться, что защитная оболочка не имеет электрических разрывов по всей длине. Заземление брони осуществляется плоским неизолированным проводом. Требуемое сечение заземляющего провода приведено в таблице:

Как сделать заземление брони кабеля

Для прокладки в сложных условиях и для защиты электрической линии от повреждений используют бронированные кабели, представителями таких являются ВБбШв и АВБбШв. Бронированным называют электрический кабель, защищенный слоем из металлических лент или повивов металлической проволоки. Определения названий и видов кабельной продукции и сопутствующих терминов описаны в ГОСТ 15845-80. Обязательным условием при его использовании является заземление брони, поскольку действующие нормы и требования говорят о необходимости заземления всех токопроводящих частей электроустановки. В этой статье мы рассмотрим, как заземлить бронированный кабель.

Заземлители кабельной брони в грунте

Прокладка магистральных линий энергоснабжения в земле зависит от свойств и состава вскрываемого слоя почвы.

В таблице представлено соотношение сечений жил кабеля (верхняя строка) и заземлителя (мм²):

<10	16―35	50, 70, 95, 120	150―240
6	10	16	25

Если подключить к электросети требуется частный дом, то КЭЛ можно прокладывать не только в грунте, но и по воздуху. В каждом из этих случаев защита магистрали требуется с двух сторон. При её устройстве придерживаются следующих правил:

Контакт в месте присоединения заземляющего провода к бронекабелю обеспечивается использованием специального зажима (клипсы), болтов или пайки. В последнем случае плоскости касания предварительно зачищают и лудят. Прикрепляют защиту к верхней стальной ленте, а в случае проволочной брони — ко всем катанкам по окружности.
Наружная оболочка КЭЛ не допускает повреждений по всей длине магистрали. При необходимости выполнить ремонт или при соединении отрезков для сращивания используют специальную муфту. Для замыкания контура её прикрепляют к броне с каждой стороны многожильной проволокой из меди. В комплект переходника входят гидроизоляционные и соединительные элементы: заземлитель, наконечники со срывными винтами и хомуты.
Концы бронированного кабеля разделывают аккуратно, стараясь не повредить защитную оболочку. Верхнюю оплётку снимают на большую длину, чем внутреннюю. Чтобы подготовку соединения выполнить безошибочно, используют специальный шаблон, который предлагают производители кабельной продукции.

Для обеспечения сохранности контура заземления в местах прокладки КЭЛ не должно находиться корней деревьев и кустарников. При пересечении магистралью коммуникаций повышенного риска (дорог и строительных площадок) принимаются дополнительные меры безопасности. Для этого используют песчаные подсыпки и устраивают кабельные каналы. Оплётка в таких случаях предпочтительнее проволочная. Помимо этого, существуют варианты прокладки КЭЛ в помещениях и на различных конструкциях.

Требования к проводникам

При устройстве заземления, а также защитного зануления, стальные оболочки кабелей любого класса или броня соединяется с ЗУ посредством медных жил нормируемого сечения. Это требование распространяется и на корпуса соединительных или концевых муфт. На линиях, рассчитанных на передачу высоковольтного питания (6 кВ и выше) и имеющих алюминиевую оболочку, муфтовые заземления выполняются отдельными проводниками.

Использовать для этого медные жилы с проводимостью, большей соответствующего показателя для оболочек кабелей, запрещается.

Общими требованиями действующих стандартов предусматривается применение оголенных медных жил сечением не менее 6-ти мм квадратных. Те же параметры для контрольных кабелей специально оговариваются в ПУЭ (смотрите п.п. 1.7.76-1.7.78).

Если на опоре воздушного подвода к электроустановке предусмотрены концевые муфты, содержащие в своем комплекте разрядники, их корпуса подключаются непосредственно к ЗУ защитных приборов. Применение в этом качестве одних только кабельных оболочек в данной ситуации не допускается. Специальные эстакады и галереи, используемые для размещения кабелей во взрывоопасном исполнении, обязательно оборудуются защитой от грозовых разрядов и молний.

При переходе от подземной линии прокладки на участок его воздушной проводки и при отсутствии у железобетонной опоры собственного ЗУ муфты разрешается заземлять на броню кабеля. Такой подход допустим лишь при условии, что ремонтная или удлинительная муфта на другом его конце присоединена к станционному заземляющему контуру, либо если величина сопротивления оболочки заземляемого кабеля достаточно мала.

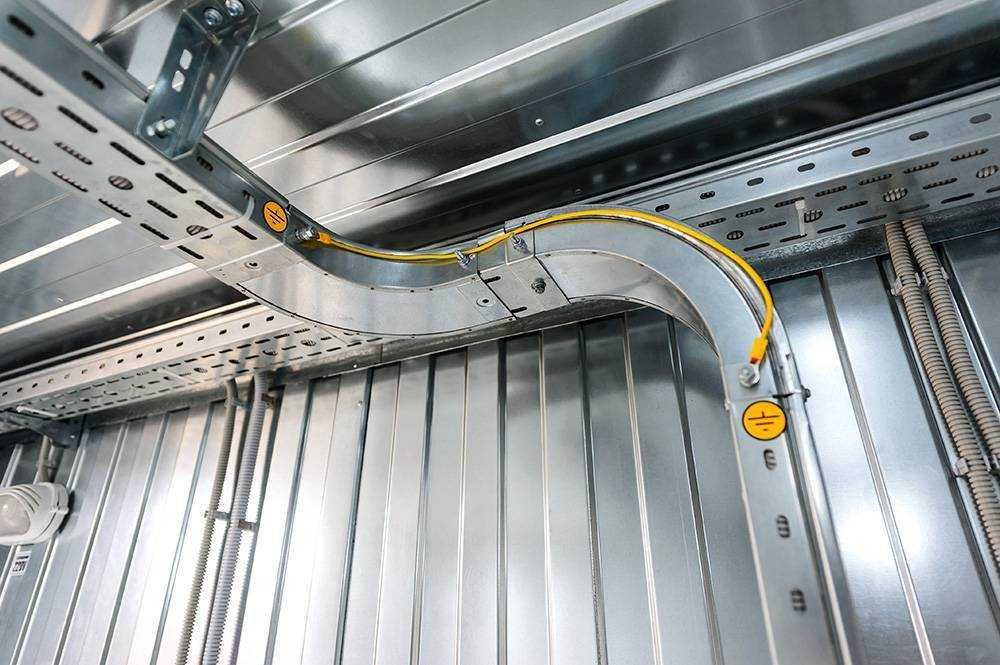

Как проводить заземление кабельных лотков

Перед вводом кабельных трасс в эксплуатацию специалисты выполняют ряд дополнительных мер, увеличивающих безопасность оборудования. Одной из таких мер является заземление кабельных лотков. Поскольку существуют разные виды лотков, то можно найти отличия в процессе заземления. В частности, это касается проволочных видов. В любом случае монтаж должен соответствовать нормативным требованиям стандартов ГОСТ и правил устройства электроустановок.

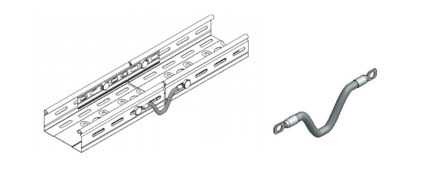

Металлосвязь

Изначально пользователю может показаться, что прикручивание лотков между собой с использованием специальных винтов позволяет достичь непрерывности кабельной конструкции. Однако хорошая металлосвязь, выраженная в определенной проводимости напряжения, не всегда обеспечивается на электроустановках. Поэтому трасса может считаться заземляющим проводником только в том случае, если используются дополнительные перемычки, либо лотки соединены согласно ряду требований ГОСТ 10434-82.

Чтобы упростить ориентирование в системе заземления, перемычки всегда окрашиваются в определенную цветовую маркировку. Как правило, она являет собой комбинацию желтого и зеленого цвета. Сечение варьируется в пределах 4…6 мм кв.

Создавая заземление лотков с применением собственноручно изготовленных перемычек, необходимо всегда помнить, что нельзя оставлять концы необработанными. На практике делают опрессовку. Винты для зажима защитных проводников не должны использоваться для дополнительных задач, например, для соединения торцевой части лотка или фиксации на опоре.

В некоторых моделях продукции винтовые метизы для лотков могут иметь шайбы или гайки с так называемой «царапающей» поверхностью. Такое технологическое решение было принято производителями для улучшения надежности электрического контакта. Таким образом, вероятность ослабления гаек сводится к нулю. В качестве альтернативы можно встретить маленькие пластины из меди, которые называются шинками.

Преимущества применения проволочных изделий

По сравнению с рядом другой продукции, проволочные кабельные лотки обладают рядом положительных особенностей, а именно:

кабельная разновидность на порядок дешевле изделий лестничного и листового типа;
установка не требует серьезных финансовых затрат;
стоимость продукции дает возможность извлечь дополнительную финансовую выгоду;
по сравнению с закрытыми коробами, здесь кабели охлаждаются гораздо лучше;
заземление выполняется по сравнительно простой схеме;
внутри скапливается меньшее количество пыли;
для эксплуатации не надо приобретать дорогостоящие аксессуары;
с точки зрения показателей нагрузки кабельный лоток ничем не уступает листовому.

Для заземления проволочного лотка требуется меньше усилий, так как изначально продукция имеет хорошие показатели электромагнитной совместимости. Причиной тому является конструкция, которая создает эффект «сетки Фарадея». Продукция, выполненная из поливинилхлорида, не может обеспечить качественное подавление электромагнитных помех. Результатом тому является широкое применение металлических кабельных трасс производства компании ДКС сотовыми операторами.

С точки зрения нормативной документации, заземление лотков по пуэ требуется выполнять в обязательном порядке. Токопроводящая несущая кабель конструкция нуждается в комплексной защите, а сама процедура выполняется в соответствии с профильными требованиями.

Так, например, заземление лотков марки dkc выполняется как минимум в 2-х местах в кабеленесущей линии, и как минимум в одном месте, где она заканчивается на ответвлении.

Проволочные лотки

Преимущества проволочных лотков

Если сравнивать данный вариант исполнения с другими изделиями, то проволочные лотки имеют достаточно много положительных особенностей, вот некоторые из них:

монтаж не является слишком затратным;
сама продукция намного дешевле от изделий листового, а также лестничного видов;
охлаждение провода намного лучше, чем в конструкциях с закрытыми коробами;
для того, чтобы заземлить лоток можно использовать достаточно простую схему;
внутри накапливается совсем немного пыли, в разы меньше, чем в оцинкованных или металлических конструкциях;
по показателям нагрузки кабельные лотки из проволоки не уступают другим, например, листовым;
для пользования нет необходимости покупать дорогостоящие дополнительные аксессуары.

Понадобится совсем немного усилий для того, чтобы заземлить кабельный лоток, ведь он изначально имеет отличные показатели электромагнитной совместимости. Продукция, изготовленная из поливинилхлорида, не в состоянии дать качественное подавление помех. Из-за такого явления начали широко применяться сотовыми операторами металлические кабельные лотки производства компании ДКС.

Согласно ПУЭ обязательно необходимо заземлять все лотки. Токопроводящая несущая конструкция под провода нуждается в полной, комплексной защите. А сама работа выполняется в полном соответствии норм, которые находятся в СНиП. Например, лотки марки ДКС заземляются минимум в двух точках — в начале и конце.

Проволочные каналы для прокладки кабеля являются токопроводящими, поэтому нуждаются в присоединении к системе выравнивания потенциалов. В отличии от соединений, которые имеются в ленточных и листовых каналах, проволочные лотки имеют меньше контакта и соответственно меньшую проводимость. По этой причине используется специальная клемма, благодаря которой обеспечивается нужное значение сопротивления между кабельной системой и шиной заземления.

Для того, чтобы сделать заземление лотков необходимо использовать несколько специальных электродов. Они должны иметь хороший контакт с землей и проводником, который соединяет электроустановку с заземлением. Исключительно для каждого объекта необходимо отдельно выбирать точку заземления. Именно в этой точке напряжение электрооборудования будет иметь значение равное нулю. Для заземления идеально подходят такие виды почвы, как торф, глина и суглинок.

Подсоединение провода к конструкции

Исходя из этого документа необходимо соединять секции профилей, лотков, кабельных прогонов и блоков, стальных труб, и коробов, служащих в качестве держателей для прокладки проводов и защиты от повреждений. Все эти элементы обязательно должны иметь непрерывную электрическую цепь.

Несмотря на то, что эти правила заземления относятся к взрывоопасным территориям, лучше всего их использовать во всех случаях, и заземлять в двух точках. Также следует учесть, что не во всех взрывоопасных местах можно устанавливать проволочные лотки.

Дополнительные особенности

Если говорить о самом процессе заземления кабельных лотков, то некоторые компании рекомендуют осуществлять его с интервалом в двадцать метров. Однако по мнению специалистов заземлять следует каждые десять метров. Подобное заземление используют, когда конструкция эксплуатируется в неблагоприятных условиях.

Для правильного и надежного подключения к кабельному держателю рекомендуется применять специальные, а иногда и усиленные клеммы. Продаются они практически на всех рынках или строительных гипермаркетах. Монтаж осуществляется очень просто. Вначале необходимо прикрепить клемму к боковой стенке лотка, далее пропустить кабель через ее отверстие. В том месте, где провод соприкасается с отверстием, в клемме должна быть снята изоляция.

Теперь вы знаете, как осуществляется заземление кабельных лотков и какие требования нужно учитывать при организации такого рода защиты. Надеемся, информация была для вас полезной и понятной!

Определение точки присоединения провода к магистрали

Для определения точки присоединения провода к системе уравнивания потенциалов следует руководствоваться положениями «Инструкции по молниезащите и устройству сетей заземления». Согласно данным, указанным в этой инструкции, соединенные секции лотков, профилей, кабельных блоков и других элементов электропроводки должны образовывать непрерывную электрическую цепь. Причем они должны быть присоединены к магистрали как минимум в двух местах – в начале и в конце. Если же длина конструкций электропроводки не превышает двух метров, то возможно присоединение провода лишь в одном месте.

Подводя итоги, следует сказать, что для заземления кабельных лотков из проволоки следует использовать провод ПВЗ-4 мм². На протяжении всей трассы необходимо установить клеммы заземления. При этом провода должны быть подключены к СУП.

Использование заземляющих материалов

Заземление кабель каналов и использование металлических коробов в качестве проводника допустимо при наличии разрешения в техническом паспорте объекта.

Эксплуатация конструкции возможна с учётом выполнения условий:

каждый из элементов кабеленесущей линии отличается хорошим гальваническим соединением;
кабеленесущая трасса не имеет прерываний;
качество и функциональность конструкции своевременно проверяются специалистами;
по длине конструкции все элементы подсоединены с учётом требований нормативных документов;
необходимая область сечения лотков обеспечивается по всей линии трассы.

После начала эксплуатации важно своевременно проводить осмотры системы заземления, и проверять её на исправность. Важно, чтобы проверку производил специалист — это поможет повысить безопасность конструкции

Для использования кабельного лотка в качестве РЕ-проводника необходимо произвести расчёт короткого замыкания, после чего подбирать элементы заземляющего оборудования.

Этот процесс также лучше доверить специалисту, который владеет подробной информацией об объекте и сможет адекватно оценить особенности конструкции.

Далее определяется минимальное разделение РЕ-проводника согласно правилам, описывающим заземление лотков по ПУЭ.

Для окончания расчётов придётся сравнить минимальный показатель РЕ-проводника с областями сечения главной линии коммуникации по всей трассе.

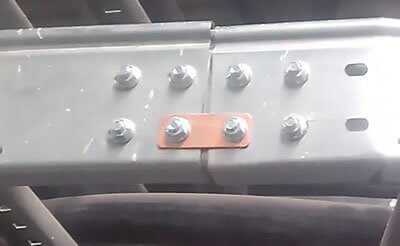

Металлосвязь кабельных лотков

Хотя лотки соединяются между собой с помощью болтов, благодаря чему имеют непрерывное соединение конструкции и некоторую проводимость электрического тока, их необходимо соединять дополнительными перемычками. Ведь согласно ГОСТ 10434.82 трассу можно считать заземленной только при применении перемычек.

Также необходимо знать, какое сечение провода следует использовать для того, чтобы заземлить лоток для прокладки кабеля. Если используются перемычки как проводники, то они должны иметь сечение от 4 до 6 мм², а изоляция должна иметь правильную цветовую маркировку, которая состоит с желтого и зеленого цвета.

Если самостоятельно изготавливать такие перемычки, то можно применять гибкий многожильный провод марки ПВ-3. Однако следует помнить, что такой провод должен иметь наконечник, в основном его устанавливают с помощью опрессовки.

Также следует учесть, что болты соединения защитных проводников не могут использоваться в иных целях, например, для соединения боковых частей лотков, или крепления к опорам. Некоторые производители в комплект к лоткам ставят специальные шайбы, которые имеют зубцы. Такие шайбы обеспечивают повышенную надежность контакта, а также отсекают вероятность ослабления зажимных гаек или специальных шин.

Подписка на рассылку

Заземление — это соединение электроустановок или определенной части электросистемы с землей или ее эквивалентом. Вся заземляющая система, как правило, состоит из проводников и самого заземлителя в виде металлических элементов, находящихся непосредственно в земле. В целях безопасности рекомендуется заземлять любые электрифицированные сооружения (в числе которых могут быть и разного рода системы силовых и информационных кабелей и проводов)

Заземление кабельных лотков всегда обязательно, и тут важно соблюдать определенные меры предосторожности. Особое место стоит отвести проволочным лоткам, так как они имеют ряд особенностей по сравнению с листовыми лотками. Учитывая нормативные документы, стоит отметить, что кабельные лотки обязательно должны присоединяться к системе уравнивания потенциалов

Учитывая нормативные документы, стоит отметить, что кабельные лотки обязательно должны присоединяться к системе уравнивания потенциалов

У проволочных лотков соединение не обладает нужной проводимостью, и поэтому в случае с ними приходится думать о дополнительных мерах по присоединению к системе уравнивания потенциалов

Учитывая нормативные документы, стоит отметить, что кабельные лотки обязательно должны присоединяться к системе уравнивания потенциалов. У проволочных лотков соединение не обладает нужной проводимостью, и поэтому в случае с ними приходится думать о дополнительных мерах по присоединению к системе уравнивания потенциалов.

В частности, подсоединение здесь рекомендуется производить через каждые десять метров, для чего и служит специальная клемма заземления для проволочного лотка. Монтаж производится предельно просто: клемму подсоединяют к стенке лотка, и в дальнейшем через данную клемму пропускается провод

В точке присоединения провода к клемме заземления важно снять изоляцию. Чтобы грамотно сделать заземление проволочных лотков, лучше использовать желто-зеленый провод марки ПуГВ (ПВ3), а сечение его должно составлять четыре квадратных миллиметра. Согласно таким документам, как ТКП 339-2011 (п

8.7.19) или ПУЭ 7 (п. 1.7.83), к дополнительной системе уравнивания потенциалов подключаются все доступные для прикосновения открытые проводящие части электроустановок, а также нулевые защитные проводники и сторонние токопроводящие части, относящиеся к данному электрооборудованию

Согласно таким документам, как ТКП 339-2011 (п. 8.7.19) или ПУЭ 7 (п. 1.7.83), к дополнительной системе уравнивания потенциалов подключаются все доступные для прикосновения открытые проводящие части электроустановок, а также нулевые защитные проводники и сторонние токопроводящие части, относящиеся к данному электрооборудованию.

Перед тем как сделать заземление проволочного лотка, следует определить, в каких точках провод ПуГВ присоединяется к магистрали системы по уравниванию потенциалов — в этом поможет ознакомление с «Инструкцией по устройству сетей заземления и молниезащите». В ней говорится, в частности, о том, что соединенные секции лотков должны образовывать непрерывную электросеть и присоединяться к комплексной магистрали не менее чем в двух местах — в начале и в конце данной трассы. Если длина указанных конструкций составляет менее двух метров, то допускается их присоединение к комплексной магистрали только в одном месте.

На этапе ввода в эксплуатацию кабельных трасс электрики осуществляют некоторые меры, повышающие безопасность оборудования. К числу таких действий относится заземление кабельных лотков.

Существует множество разновидностей лотков, отличающихся по типу заземления. Наиболее распространенный тип лотков — проволочные. Они должны устанавливаться в соответствии с условиями, изложенными в ГОСТах и ПУЭ (Правила устройства электроустановок).

Съемные крышки кабельных лотков

Как уже отмечалось, каждый лоток для укладки кабеля закрывается сверху специальной съемной крышкой. Конструктивно она является самостоятельным элементом, не требующим обязательного заземления. Это связано с тем, что крышка сама по себе хорошо защищает от ударов током. Таким образом, вся конструкция в сборе очень легко монтируется и устанавливается на свое место.

Крепления выполняются на подвесах или с помощью винтов, прикручиваемых непосредственно к стене. Заземление кабельных лотков превращает всю поверхность конструкции в заземляющий контур, куда входит и крышка с дополнительными аксессуарами. Для фиксации заземляющего кабеля применяются отдельные болты. Подобная схема заземления металлических лотков гарантирует надежную защиту от действия токов коротких замыканий, проникающих на корпус основной конструкции.

Действующие правила и стандарты не предусматривают устройства отдельного заземления для крышек лотков и прочих быстросъемных элементов. В особых случаях при повышенных требованиях к защите между ними и основной конструкцией могут устанавливаться перемычки и заземляющие провода, обеспечивающие необходимую гальваническую связь.

Особенности

На территории России функционируют профильные правила и стандарты. Согласно им, элементы, которые можно быстро устанавливать и снимать, не нуждаются в дополнительном заземлении. Тем не менее, при наличии особых требований может устанавливаться специальная крышка на лоток с заземлением. В данном случае предусматривается возможность монтажа дополнительных перемычек и заземляющих проводников, которые имеют достаточную гальваническую связь. Например, компания ДКС занимается производством подобной продукции.

Все токопроводящие кабельные линии следует подключать к системе уравнивания потенциалов. В случае с лотками лестничного и листового типа дела обстоят немного лучше. Особенность заключается в том, что проволочные лотки не могут обеспечить достаточный показатель проводимости

Как результат, важно предусмотреть ряд дополнительных мер по подключению к системе уравнивания потенциалов

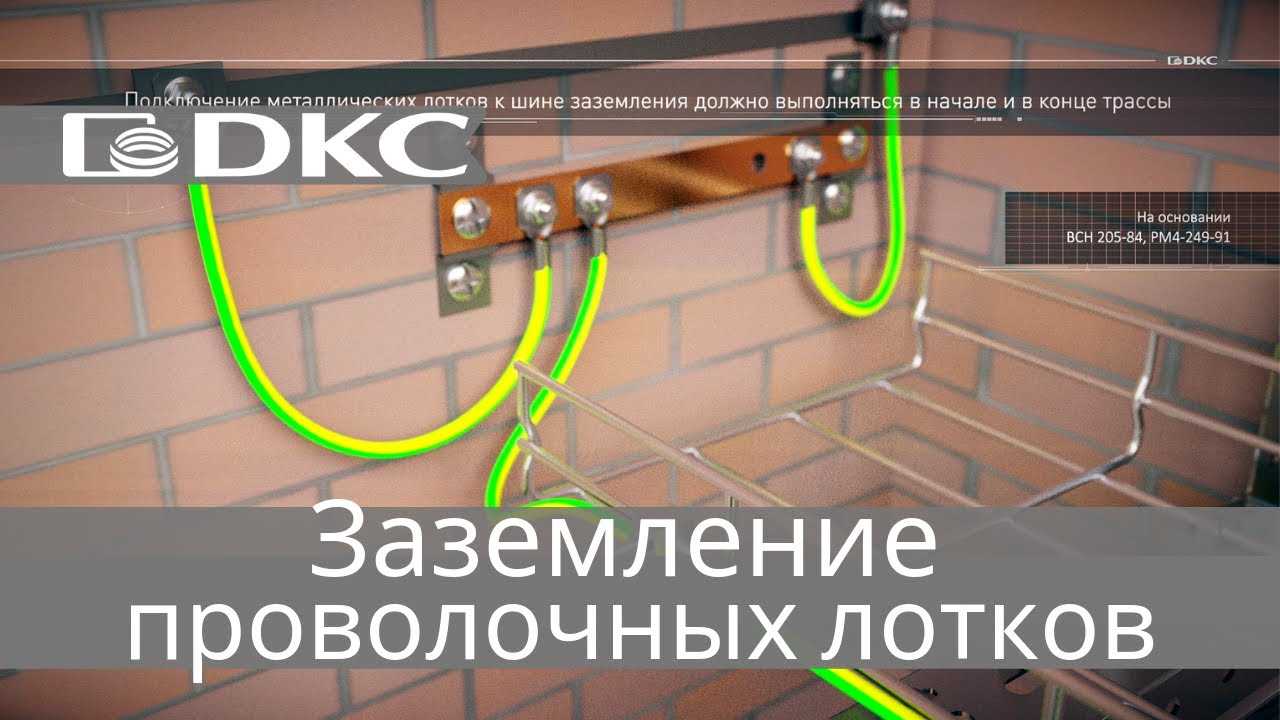

К примеру, компания ДКС рекомендует создавать подключения каждые двадцать метров. Тем не менее, специалисты рекомендуют делать это каждые десять метров. Такое заземление обычно применяется в том случае, если конструкция эксплуатируется в более жестких условиях.

Чтобы полноценно подключать проволочные лотки, рекомендуется пользоваться специальными клеммами заземления. Их можно найти на любом местном рынке. Технология монтажа достаточно простая. Все, что надо сделать – присоединить клемму к стенке лотка, а затем пропустить провод через нее. В точке, где провод соприкасается с клеммой, следует избавиться от изоляции. Как результат, заземление металлических лотков становится более эффективным. Проводником может стать провод ПВЗ, который имеет желто-зеленый цвет изоляции.

Подсоединение провода к конструкции

Для того, чтобы заземление исправно работало необходимо определить, в каких точках соединять провод к конструкции. Правила по данному вопросу содержатся в «Инструкции по устройству сетей заземления». Исходя из этого документа необходимо соединять секции профилей, лотков, кабельных прогонов и блоков, стальных труб, и коробов, служащих в качестве держателей для прокладки проводов и защиты от повреждений. Все эти элементы обязательно должны иметь непрерывную электрическую цепь. Также заземление должно прикрепляться к магистрали как минимум в двух местах. Однако, если длина магистрали меньше двух метров, то можно осуществить соединение с комплексной магистралью только в одном месте.

Молниезащита

Опасность грозовых токов в значительной степени зависит от зоны прямого попадания молнии.

При попадании молнии непосредственно в здание (например, в часть линии при наружной прокладке электрокабеля или в кровлю) системы молниезащиты и заземления должны отводить энергию молнии к потенциалу земли. Расчетное значение угрозы — 200 кА. При попадании молнии в заземленное здание из-за полного сопротивления заземляющего устройства потенциал всей системы может значительно увеличиться, что приводит к разделению токов молнии через саму систему заземления и через сети информационных проводов и силовых электрокабелей к соседним сооружениям, имеющим собственную систему заземления (соседние здания, трансформаторы и т.д.).

При попадании молнии в низковольтную воздушную линию или линию передачи данных значение угрозы составляет до 100 кА. В этом случае разряд может спровоцировать возникновение частичных токов молний в близлежащих зданиях. Особую опасность попадание молнии в электрические провода представляет для электроустановок, находящихся в конце воздушных линий низкого напряжения.

В случае близкого, но непрямого удара молнии значение угрозы составляет всего несколько кА, но при этом возникают высокие магнитные поля, которые приводят к скачкам напряжения в системах проводников. За счет индуктивной или гальванической связи подобные повреждения могут возникать в радиусе до двух километров от точки удара молнии.

Системы молниезащиты

Наиболее популярной системой защиты зданий, сооружений и систем прокладки электрических проводов и кабелей от молний является, так называемая, внешняя система, состоящая из молниеприемника (штыревого, сетчатого или тросового), токоотвода и системы заземления.

Молниеприемник должен монтироваться таким образом, чтобы надежно защищать углы возвышающихся конструкций. На токоотвод возлагается функция безопасного отвода тока молнии к заземлителю. Количество токоотводов определяется архитектурой здания, но минимальное количество проводников независимо от габаритов постройки принимается равным двум. При этом следует учитывать, что токоотвод должен иметь минимальную протяженность, и петли не допускаются. Задача заземлителя — безопасное распределение токов в грунте.

С 1980-х годов в качестве альтернативы классической системе молниезащиты металлических кабельных каналов иногда используют, так называемые, активные молниеприемники с ионными генераторами. При приближении грозы ионный генератор возле наконечника молниеприемника генерирует раннюю эмиссию встречного стримера, притягивая опасные разряды молнии на себя. Зона защиты таких приемников намного шире, чем у классических, они менее заметны визуально, и отсутствует необходимость монтажа на кровле молниеприемной сетки.
