3 схемы управления освещением на импульсном реле

Устройство промежуточного реле

Хотя существует множество разновидностей этого типа реле, их конструкция очень похожа. Блок состоит из управляющего соленоида и состоит из контактов, сердечника и пружины. Различные модели промежуточных реле производятся в зависимости от величины тока и напряжения, а также от того, является ли цепь переменным или постоянным током.

Внешне особых различий в дизайне нет. Основное различие заключается в материале магнитопровода — реле переменного тока имеют сердечник из отдельных стальных пластин, в то время как у реле постоянного тока сердечник полностью состоит из металла.

Такое конструктивное решение позволяет снизить потери энергии, вызванные нагревом стального сердечника пластин, через которые проходит переменный ток.

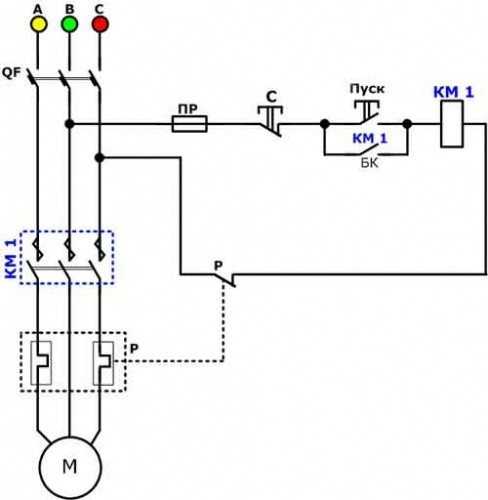

Подключение двигателя через пускатель с тепловым реле

На рисунке изображён магнитный пускатель с установленным на него тепловым реле. При нагревании электродвигатель начинает потреблять больший ток — его и фиксирует тепловое реле. На корпусе теплового реле можно задать значение тока, превышение которого вызовет сработку реле и замыкание его контактов.

Нормально закрытый контакт теплового реле использует в цепи питания катушки пускателя и рвёт её при сработке теплового реле, обеспечивая аварийное отключение двигателя. Нормально открытый контакт теплового реле может быть использован в сигнальной цепи, например для того, чтобы зажечь лампу «авария» при отключении электродвигателя по перегреву.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

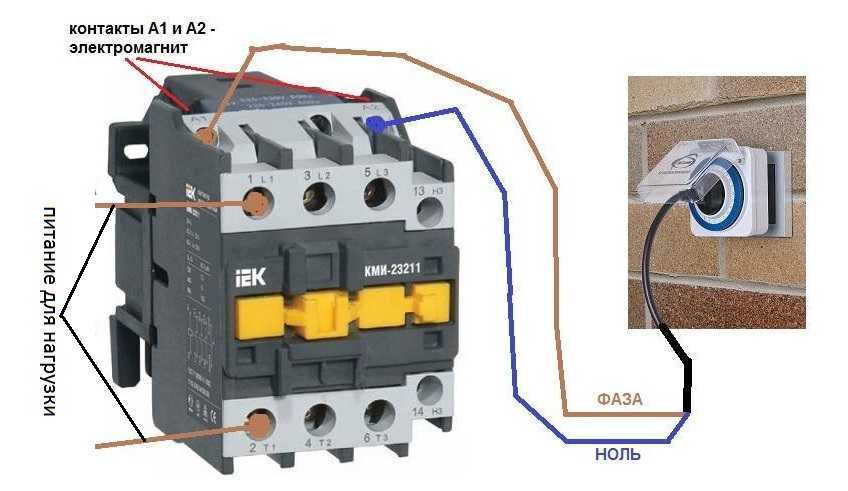

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть

Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже

Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Виды импульсных реле

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам
до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных
выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в
ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает
работать заданный вами промежуток времени.

Коммутация нагрузки

Простыми схемами на транзисторных ключах можно производить коммутацию токов в интервале 0,15. 14 А, напряжений 50. 500 В. Все зависит от конкретного типа транзистора. Ключ может производить коммутацию нагрузки 5-7 кВт при помощи управляющего сигнала, мощность которого не превышает сотни милливатт.

Можно применять вместо транзисторных ключей простые электромагнитные реле. У них имеется достоинство – при работе не происходит нагрев. Но вот частота циклов включения и отключения ограничена, поэтому использовать в инверторах или импульсных блоках питания для создания синусоиды их нельзя. Но в общем принцип действия ключа на полупроводниковом транзисторе и электромагнитного реле одинаков.

Обозначение на корпусе

На каждом устройстве имеется цифробуквенная маркировка. Она сообщает специалисту следующую информацию:

1. Номинальное напряжение управляющей катушки. Бывает постоянного тока или переменного.
2. Мощность устройства. Указывают редко.
3. Диапазон рабочих напряжений управляемых контактов. Может отличаться для разных цепей.
4. Производственная информация. Тип прибора (РП), год выпуска, производитель.
5. Схема включения контактов. У некоторых моделей устройств по 20-30 выводов. Их назначение указано на корпусе. Нет нужды бегать искать обозначение на схеме в технической документации.

Выше был рассмотрен пример использования РПУ-21. В данном случае аббревиатура означает следующее:

• Р — реле;
• П — промежуточное;
• У — универсальное;
• 21 — номер серии.

Работа в нестандартных ситуациях

К таким ситуациям, в первую очередь, надо отнести моменты, когда в квартире полностью отключается электричество. При его восстановлении реле ведут себя по разному:

• у приборов электромеханической системы снятие напряжения питания не приводит к переключению, поэтому при появлении электроснабжения освещение будет находиться в том состоянии, в каком их застигло исчезновение питания. Если свет был включен, он включится вновь, если выключен – останется выключенным;
• электронные аппараты с энергонезависимой памятью будут вести себя таким же образом;
• простая электроника без памяти сбросит состояние до положения, предусмотренного разработчиками – обычно, в выключенное положение (но бывает, что и во включенное).

Другая возможная коллизия – одновременное нажатие двух кнопок в разных местах. Система воспримет это как одно нажатие, независимо от исполнения реле, и перебросит контактную группу в противоположное положение.

Рекомендуем к просмотру: Применение реле для управления освещением в доме.

Применение импульсных приборов позволяет строить удобные схемы управления освещением, позволяющие включать свет только при нахождении людей на объекте. Это дает заметную экономию на электроэнергии. Также такие схемы позволяют повысить комфорт эксплуатации инженерных сетей. Во многих случаях их применение оправдано и с эстетической точки зрения.

Область применения

Промежуточное реле в электрощитке

РП есть почти во всех схемах питания, управления и защиты. Коммутационные аппараты используются в подстанциях, диспетчерских, котельных. На производственной линии прибор может выполнять как одновременно, так и последовательно несколько коммутаций в цепях управления или питания. РП широко используют для вычислительной техники, в телекоммуникациях, средствах управления и прочих электронных приборах.

В системах водоснабжения и подогрева при включении глубинного насоса питание поступает на катушку. При замыкании контактов начинает работать система контроля. Дисплей отображает параметры напряжения, фазные токи нагрузки, при необходимости температуру и другие данные в зависимости от сложности схемы.

В системе подогрева реле выступает как усилитель управляющего сигнала. Тепловой датчик подает сигнал, который включает РП. Контакты последнего подают напряжение на обмотку, после чего контакты замыкаются. Таким образом происходит подключение питания к тэну, кипятильнику, бойлеру и другим мощным нагревательным приборам.

Различные схемы подключения импульсного реле

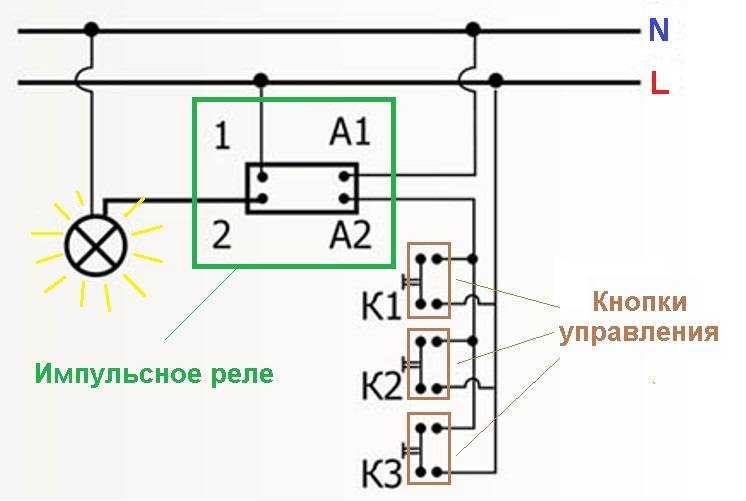

Самая простая схема системы освещения на бистабильном аппарате выглядит так:

Схема включения простого бистабильного прибора.

Если выключатели без подсветки, то их количество может быть бесконечным. Фактически есть ограничение по дальности установки – при определенной длине кабеля сопротивление проводников может ограничить ток, необходимый для включения реле. Но для разумных дистанций это ограничение носит теоретический характер. Количество параллельно соединенных ламп ограничено нагрузочной способностью выходной контактной группы.

Название реле	Тип	Нагрузочная способность контактов, А
МРП-2-1	Электромагнитное	8
МРП-1	Электромагнитное	16
BIS-410	Электронное	16
РИО-1М	Электромагнитное	16
BIS-410	Электронное	16

Из таблицы видно, что многие реле допускают нагрузку от 1760 до 3520 Вт. Этого хватает, чтобы закрыть практически все разумные потребности в освещении (особенно, учитывая распространение светодиодного оборудования) без применения промежуточных реле.

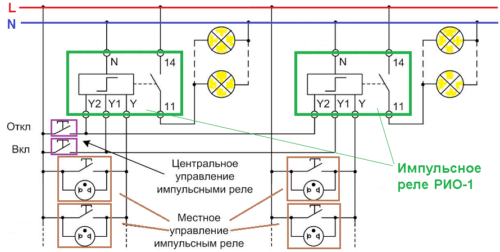

Другой вариант схемы – с использованием приоритетных входов для включения или отключения. Такой принцип используется, когда надо обеспечить централизованное управление освещением нескольких комнат или зон. При манипуляциях кнопками центрального управления состояние ламп не будет зависеть от предыдущего положения – все светильники можно включить или выключить одновременно. Подобное двухканальное включение позволяет с одного места включить или отключить свет сразу во всех помещениях, а в дальнейшем управлять светом с локальных кнопок.

Схема включения аппарата с приоритетными входами управления.

Установка импульсного прибора электромеханического типа осуществляется в распредщит – там удобнее всего монтировать ДИН-рейку. Топология прокладки кабельной продукции рассмотрена на примере простой схемы, и выглядит она так:

Прокладка кабелей при размещении реле в распредщите.

Часть соединений выполняется проводами в распределительном щите. Также понадобится:

• пятижильный кабель для прокладки от щита до распаечной коробки (в отсутствие проводника PE – четырехжильный);
• трехжильный до светильника или группы (двухжильный если нет PE);
• кнопочные выключатели подключаются шлейфом двухжильным кабелем.

Если применяется реле в электронном исполнении, его можно установить в распредкоробку. Тогда кабели прокладываются так:

Прокладка кабелей при размещении реле в распредкоробке.

Отличие от предыдущего варианта в том, что часть соединений делается в распредкоробке, а также отсутствует необходимость вести цепь от выключателей обратно в распределительный щит. Сокращается количество жил в кабеле от коробки до щита: в отсутствие проводника PE хватит и двух проводов. Поэтому такая схема в общем случае более оправдана экономически.

Для закрепления информации по подключению рекомендуем видео.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

• трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
• Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок-контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Включение работы магнитного пускателя производится с помощью кнопки Пуск, которая смыкает цепь, а отключение – с помощью кнопки Стоп, которая производит расцепление цепи.

Назначение промежуточного реле

Это вспомогательное устройство, используемое для управления работой различных машин и агрегатов. Он позволяет управлять несколькими цепями, когда различные контакты должны работать одновременно.

Например, один из контактов должен посылать сигнал тревоги на реле, в то время как другой должен быть отключен. Или одна клемма используется для запуска машины, а другая — для отключения другой части машины.

Промежуточное реле (IL) также используется для задержки ответа в случае необходимой высокой нагрузки. Используется для управления главным реле, которое прерывает большие токи в условиях высокого напряжения.

РВ с задержкой выключения 220в с 3 лучших устройства с алиэкспресс

Покупка реле на портале алиэкспресс экономит деньги. Мы приводим три лучших устройства на этом сервисе.

Номер в рейтинге	Название	Плюсы	Недостатки
Первый	Digital LED Display Time Delay Relay Module Board DC 12V Control Programmable Timer Switch Trigger Cycle Module With Case	Цифрой индикатор, наличие корпуса	Для управления устройствами 220В нужно промежуточное реле
Второй	AC 220V H3Y-2 Power On Time Delay Relay Solid State Timer 1.0~30 Min Socket Base	Возможность работать в сети 220 В, удобная настройка	Предельное время задержки 30 мин
Третий	Programmable Delay Relay DH48S-S with socket base	Неограниченное время выдержек, наличие корпуса, возможность дистанционной настройки	Цена

Первый, второй и третий номер в нашем рейтинге реле

3 Схема для котельной

Схема состоит из двух частей – силовой части и схемы управления.

Силовая часть схемы

Силовая часть состоит из цепей питания двух двигателей – двигателя подачи воздуха (продувки) и двигателя насоса подачи воды.

Рассмотрим силовую часть двигателя подачи воздуха, которая состоит из следующих элементов:

• QF1 – защитный автоматический выключатель двигателя М1,
• КМ1 – контактор,
• КК1 – силовая часть теплового реле,
• М1 – двигатель воздуха.

Трехфазное напряжение поступает на защитный автоматический выключатель QF1, и через его контакты на контактор КМ1. По команде со схемы управления (её мы рассмотрим ниже) контактор приводится в действие, его контакты замыкаются, и напряжение поступает через тепловое реле КК1 на двигатель М1.

Тепловое реле КК1 защищает двигатель от перегрузки, которая может быть вызвана заклиниванием, механической неисправностью, межвитковым замыканием в двигателе, пропаданием питающей фазы. Ток уставки теплового реле выставляется таким образом, чтобы остановить двигатель в случае отклонения номинального тока по любой из фаз на заданное значение (обычно, 15-20%). В случае перегрузки двигателя тепловое реле срабатывает, и приводит в действие исполнительные контакты (входят в схему управления), которые размыкают цепь питания катушки контактора. Контактор выключается, и двигатель полностью обесточивается.

Защитный автомат QF1 дополнительно защищает цепь питания двигателя от перегрузки и сам двигатель от короткого замыкания. Другая его функция – оперативное выключение двигателя для ремонтных и профилактических работ.

Силовая часть насоса подачи воды состоит из следующих элементов:

• QF2 – защитный автоматический выключатель двигателя М2,
• КМ2 – контактор,
• КК2 – силовая часть теплового реле,
• М2 – двигатель насоса.

Работа силовой части насоса воды аналогична работе первой части.

Схема управления

Напряжение для питания схемы управления поступает через защитный автоматический выключатель SF1.

Кнопкой SB2 оператор запускает подачу воздуха. При этом контактор КМ1 своим дополнительным контактом становится на самоподхват. Выключение производится кнопкой SB1.

Для включения подачи воды нужно нажать кнопку SB4. Выключение – SB3. Также используется для работы контактора КМ2 контакт самоподхвата.

Подав воздух посредством двигателя М1, оператор подает воду насосом М2. После этого производится розжиг топлива.

Качество сгорания топлива регулируется оператором посредством задвижки воздуха и регулировкой подачи топлива.

Рассмотрим систему контроля наличия воды, которая основана на реле KV1. Это реле работает от контактов датчика низкого уровня воды SQ1. Этот датчик замыкает контакты и подает питание на реле KV1, когда уровень воды в норме, и размыкает контакты, когда уровень воды аварийно низкий.

При включении реле KV1, что говорит о том, что вода в норме, включается клапан подачи газа К1, через который гад поступает в горелку. Если же уровень воды падает ниже критического, реле KV1 выключается, клапан подачи газа выключается, и газ перестает поступать в горелку.

Тем самым предотвращается закипание остатков воды и повреждение котла.

Кроме того, в данной ситуации загорается красный индикатор HL3, который сигнализирует о проблеме с уровнем воды. Питание на него подается через нормально закрытый контакт реле KV1.

В схеме присутствуют индикаторы включения подачи воздуха HL1 и подачи воды HL2.

Советы и рекомендации

Перед приобретением и установкой импульсного реле нелишним будет ознакомиться с наиболее распространенными ошибками, которые могут возникнуть на данном этапе. Опытные мастера, которые занимаются установкой коммутационных систем этого типа, часто советуют придерживаться следующих рекомендаций:

• Если приобретается электронное реле импульсного типа, то лучше отдать предпочтение моделям, оснащенным таймером. Благодаря наличию этой функции можно задать автоматическое отключение электроэнергии после определенного промежутка времени. Такая функция будет очень полезна для организации освещения на улице, а также в помещениях, которые посещаются часто, но ненадолго.
• Если планируется устанавливать выключатели (кнопки) с подсветкой, то следует заранее уточнить у продавца возможность работы реле с такими элементами электрической арматуры. Многие ИР очень чувствительны к появлению даже незначительного тока в электрической цепи и наличие резистивного элемента приведет к активации системы. Кроме того, прибор может испортиться, ведь катушка будет находиться постоянно под напряжением.
• Во время выполнения монтажных работ, все детали по которым движется электрический ток, должны быть хорошо изолированы. Для этой цели можно использовать специальные термоусадочные кембрики, а также ПВХ-изоленту.
• Если в доме есть маленький ребенок, то лучше установить кнопки для активации реле повыше. Такие изделия хорошо изолированы и практически безопасны во время эксплуатации, но дети часто начинают играть с кнопочками подолгу удерживая их во включенном состоянии. Подобные действия часто приводят к выходу из строя импульсные реле электромеханического типа.
• Большая часть моделей импульсных реле с катушкой рассчитана на 220 В. Такие изделия очень просто подключить к электрической сети, но если необходимо обеспечить высокий уровень безопасности во влажных помещениях, то следует выбирать модели на 12 или 24 Вольта.
• Если необходимо установить несколько импульсных реле, которые будут использоваться для выключения различных световых приборов, то следует выбирать модели с центральным управлением. Такое устройство можно принудительно выключить, подав на один из его контактов электрический ток. Следовательно, если соединить с одним выключателем несколько таких элементов, то можно одним нажатием кнопки погасить весь свет в доме.
• Если нет желания или возможности приобретать новые кнопки для включения света посредством импульсного реле, то можно переделать обычные выключатели. Для этой цели необходимо установить небольшие пружины под клавиши, чтобы после прекращения нажатия они возвращались в исходное положение.
• При установке большого количества импульсных выключателей, для экономии места, кнопки можно располагать в одном подрозетнике.

Импульсное реле является очень интересным по своей конструкции и функционалу изделием, которое можно и нужно использовать для организации более комфортного управления осветительными приборами. Если будет выбрано качественное устройство, а установка изделия будет осуществлена без ошибок, то такая система прослужит в течение многих лет.

Реле контроля фаз ЕЛ-11Е (380 В, 50 Гц), РКФ, ИЭК

Эти модели реле контроля фаз выпускает компания «Меандр», которая работает на рынке с 1992 года. Расположена компания в городе Санкт-Петербург.

В основе деятельности компании лежит разработка и изготовление устройств промышленной автоматики. За время существования компании удалось занять лидирующие позиции по изготовлению электронных устройств на российском рынке. Число производимых товаров превышает 500 единиц.

Клиентам предприятия являются такие гиганты, как Газпром, РЖД, Концерн Аврора, Ленэнерго и другие. Товары компании пользуются высоким спросом, благодаря качеству и широкому модельному ряду.

В распоряжение клиентов поступают электронные реле времени, приборы контроля напряжения, реле максимального тока, устройства управления освещением и многое другое.

Описание и технические характеристики реле ЕЛ-11Е (380 Вольт, 50 Гц)

Реле ЕЛ-11Е имеет по одному нормально замкнутому, нормально-разомкнутому и перекидному контакту.

Устройство предназначено для контроля фаз в 3-фазной сети, работает на переменном напряжении 380 Вольт. На практике применяется для контроля наличия U и правильности симметрии.

Кроме того, реле могут применяться для проверки правильности чередования фазировки в системах 3-фазного напряжения и в других случаях.

Технические характеристики ЕЛ-11Е и других модификаций серии.

К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока.

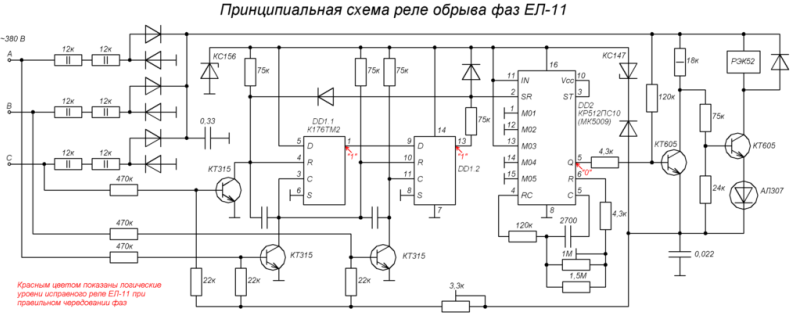

Принципиальная схема показана ниже.

Описание и технические характеристики РКФ-М05-1-15/РКФ-М05-2-15

Реле РКФ-М05-1-15/РКФ-М05-2-15 применяются для контроля 3-фазного U в 3-проводных сетях (там, где не предусмотрено «нейтрали»).

С помощью устройства можно контролировать обрыв, правильность чередования и факт «слипания» фаз. Порог срабатывания по напряжению находится в диапазоне от 105 до 130% от номинального U.

Нижний порог U можно регулировать в диапазоне от 70 до 95%. Уставку по времени также удается менять от 0,1 до 10 с в зависимости от поставленной задачи.

Реле выпускается в пластмассовом корпусе и крепится на ДИН-рейку, имеющую ширину 35 мм. Максимальное напряжение составляет 400 В.

Описание и технические характеристики ИЭК ЕЛ-11М-15

Реле ЕЛ-11М-15 — устройство, предназначенное для применения в схемах автоматического управления. Применяется для контроля U в 3-фазных сетях без 0-го проводника. С помощью прибора можно контролировать и вовремя определять порядок чередования, факт обрыва и «слипания» разных фаз.

Датчики движения для включения света, схема и принцип работы, как подключить с выключателем в квартире, на лестнице, на улице, видео

Кроме того, ЕЛ-11М-15 реагирует на факт повышения или снижения U выше (ниже) установленного параметра.

Применяется для защиты преобразователей электроэнергии и других источников питания. Эту модель нельзя применять в схемах АВР, где имеется нейтраль.

Это связано с тем, что в случае обрыва «0-го» провода возникает перекос напряжений и возможна поломка потребителей, работающих на одной фазе.

Модель потребляет меньше 2 ВА. Отключение происходит при превышении номинального U больше, чем на 30 процентов от уставки. Отключение происходит при уменьшении U ниже отметки 0,8 U ном. При появлении асимметрии между фазами больше 30% происходит отключение.

Реле промежуточное

Под термином «реле промежуточное» чаще всего подразумевают электромагнитные реле, которые используются в качестве так называемых вспомогательных реле, играющих не главную, но очень важную роль в схемах управления разнообразных технологических установок, станков, комплексов. В настоящее время на рынке представлен достаточно широкий ассортимент таких реле. Есть возможность подобрать реле промежуточное как по ценовой категории, так и по свойству решаемых задач. Самые распространённые производства фирм Finder, Phoenix, АВВ, Schneider electric. Из отечественных укажем реле типа РПЛ, РПУ-2М, РП, РЭП, к примеру.

В упрощенном виде реле промежуточное представляет собой электромагнитную катушку с сердечником, подключаемую либо на постоянный либо на переменный ток (это основные виды промежуточных реле), при появлении напряжения на которой, возникает электромагнитная сила притягивающая якорь, который, в свою очередь, замыкает подвижные контакты (обычно закреплённые на нём) с неподвижными, закреплёнными на корпусе. Тем самым замыкая или размыкая группы контактов. А уже эти контакты играют свою роль в цепях управления, то есть включают цепи сигнализации или защиты, размыкают (замыкают) цепь питания катушки магнитного пускателя электродвигателя. Вариантов может быть масса.

Промежуточное реле РПУ-2М

Одно реле промежуточное может иметь несколько групп замыкающих контактов и несколько групп размыкающих контактов. Необходимость в определенных технических характеристиках данного реле возникает из задач, стоящих перед проектировщиком.

Основные функции

Основная функция промежуточных реле — размножение контактов в цепях управления. Например, в цепи управления электродвигателем водяного насоса это реле имеет следующие функции — после нажатия кнопки «Пуск», одна пара замыкающих контактов замкнёт цепь сигнализации, показывающей оператору работу насоса, другая пара замкнёт цепь питания катушки магнитного пускателя, контактор пускателя сработает и запустит двигатель насоса. При этом пара размыкающих контактов разомкнёт цепь реверсивной работы электродвигателя, что предостережёт силовую схему от замыкания.

Кроме этого, промежуточные реле могут применяться в электрических схемах для усиления управляющих сигналов. Так, например, в схеме электрической нагревательной установки на вход промежуточного реле подается сигнал с прибора теплового контроля, а уже своими контактами реле коммутирует катушку магнитного пускателя, который управляет подачей напряжения на нагревательные элементы печи. Слабый сигнал с прибора теплового контроля не смог бы включить катушку пускателя. Что бы схема работала сигнал усиливают через промежуточное реле, т.е. реле срабатывает от сравнительно слабого тока, но включает электрические цепи по которым проходит значительно больший ток.

По сути само реле представляет собой миниатюрный электромагнитный пускатель, но полноценно не может заменить его в виду небольших коммутируемых токов. Проще говоря длительно допустимый ток контактных групп обычно не превышает 10А. Чего с избытком хватает для цепей управления. Четкость срабатывания реле обеспечивает отключающая пружина.

Выбираем реле промежуточное по техническим характеристикам

Выбор промежуточного реле происходит на основании его технических характеристик. Таких как питающее напряжения (В), потребляемая мощность (Вт), коммутируемый ток (А), длительно допустимый ток контактов (А), число и вид контактов и габаритные размеры.

Не стоит забывать и об условиях эксплуатации: диапазон рабочих температур, вибрация, концентрация пыли, взрывоопасность среды, влажность воздуха и т.п. Под каждое условие эксплуатации можно и нужно подобрать необходимый тип реле.

Необходимо помнить, что каждый элемент цепей защиты вносит в эту цепь свою погрешность. Так промежуточное реле имеет определённое время срабатывания (то есть вносит в схему защиты замедление), которое нужно учитывать. Обычно время срабатывания реле доходит до 0,1 сек. Но существуют так же и быстродействующие, максимальное время срабатывания которых достигает 0,02 сек.

Пример использования промежуточных реле

Схема электрическая принципиальная электродного водонагревателя

Схема электрическая принципиальная электродного водонагревателя (промежуточные реле — К V1 , KV2 и К V3 , электромагнитный пускатель — КМ).

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

AVR-02 блок ввода резерва

Данное устройство является многофункциональным и с помощью него можно построить 8 разных схем АВР. Чаще всего применяются три из них:

ввод№1+ввод№2

ввод№1+генератор

ввод№1+ввод№2+генератор

Рассмотрим сначала самую сложную, которая с двумя вводами и генератором. Второй ввод может быть как от отдельной ВЛ-0,4кв или непосредственно КЛ с ближайшей ТП, так и собран на аккумуляторном ИБП с гибридными инверторами.

При этом, на варианте с источником бесперебойного питания, следует предусмотреть ситуацию, когда аккумуляторы разряжаются до допустимого максимума, а потом происходит переключение на генератор. Это очень удобно, дабы не гонять дизельгенератор при кратковременных перерывах в электроснабжении.

Какими функциональными возможностями обладает AVR-02?

она управляет силовыми элементами – контакторами или пускателями. Также могут использоваться мотор приводы.

контролирует чередование фаз

контролирует синфазность вводов

формирует сигнал запуска генератора

может работать от внешней батареи 12В

измеряет уровень напряжений и отключает неисправную линию с низким или высоким напряжением, автоматически переводя питание на ту, где все нормально

формирует сигнал авария

На передней панели AVR-02 расположены:

двухстрочный жидкокристаллический дисплей

кнопки навигации

светодиодные индикаторы №1 и №2 – показывают подключенный ввод

К1,К2,К3,К4 – состояние исполнительных реле

Выводы и полезное видео по теме

Принцип работы электромагнитного реле, где применяются, также рассмотрены основные показатели надежности приборов. Подробнее в видеоматериале:

Выбрав необходимую модель устройства, переходим к ее подключению и настройке. Основные нюансы описаны в представленном сюжете:

Технологические разработки конструкций промежуточных реле всегда были направлены на уменьшение массы и габаритов, а также увеличения степени надежности и удобства монтажа приборов. В итоге небольшие контакторы стали размещать в герметичном кожухе, заполненным сжатым кислородом или с добавлением гелия.

За счет этого, внутренние элементы имеют больший эксплуатационный срок, бесперебойно выполняя все заложенные команды.

Расскажите о том, как выбирали промежуточное отключающее устройство для домашней электросети. Поделитесь собственными критериями выбора. Пишите, пожалуйста, в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы.
