Как правильно подключать точечные светильники

Как привязать люстру к смартфону

Некоторыми моделями люстр можно управлять со смартфонов Xiaomi и других брендов. Для привязки нужно скачать на телефон специальное приложение (на выбор пользователя, желательно в соответствии с рекомендациями производителя люстры) и выполнить синхронизацию — с использованием ИК, Wi-Fi или Bluetooth. В большинстве ситуаций привязка осуществляется в полуавтоматическом режиме: пользователь выбирает устройство, добавляет его в подходящий список (из числа доступных в приложении) и, следуя подсказкам системы, выполняет синхронизацию.

В этом случае привязка также проводится один раз. Перечень настроек зависит от установленного софта и функционала подвязанных приборов освещения. Возможно удаленное управление — как отдельной люстрой, так и группой таких устройств.

Модная тенденция

Современные технологии, которые нашли успешное применение в осветительных приборах, сегодня позволяют использовать самые разнообразные функциональные и дизайнерские приемы. Одним из самых популярных тенденций современного мира – светильники, предназначенные для мебели. Их разнообразие столь велико, что каждый человек сможет выбрать для себя именно тот вариант, который идеальным образом впишется не только в само помещение, но и в созданный своими руками интерьер. Наиболее часто мебельные осветительные модели встречаются в следующих местах:

  • навесные полки в комнатах;
  • шкаф-купе;
  • навесная кухонная гарнитура.


Мебельные светильники на кухне

Правильно подобрав осветительный прибор, вы сможете наилучшим образом вписать его в интерьер не только кухни, но и любого другого домашнего помещения. Главное здесь, чтобы мебельные светильники выполняли свое функциональное предназначение.

Описание

Зайдя в неосвещенную комнату, каждый интуитивно пытается найти выключатель, чтобы включить свет. Подобная процедура часто сопровождается падением предметов. Наиболее же неприятным моментом является бурый налет, который остается на обоях вокруг выключателя и вдоль всего «пути следования» к нему. Смыть эти следы без повреждения покрытия стен практически нереально. Избежать порчи интерьера и нервов поможет выключатель с подсветкой.

Чем отличается такой прибор от обычного устройства включения освещения? Главная особенность заключается лишь в наличии специального светового индикатора, который позволяет в темноте сразу найти местоположение искомого объекта. По внешнему виду никаких отличий от привычных выключателей аппарат не имеет. Существенным преимуществом такого прибора является использование светодиодной лампочки в качестве индикатора, что позволяет экономить энергопотребление.

Типы освещения

Используя мебельные светильники, можно создать различные варианты освещения кухни.

Точечное. При таком освещении лучи света не рассеиваются, а сплошным потоком направляются на столешницу, раковину или плиту.

Акцентирующее. Для создания такого освещения лучше использовать врезные светильники, придающие выделяемому объекту особую выразительность.

Декоративное. Для его создания используют цветные светильники, помогающие снять напряжение.

Совет! Установка диммеров даст возможность отрегулировать интенсивность света, позволяя тем самым не только изменить атмосферу, царящую в помещении, но и обеспечить экономию электроэнергии.

Что нужно знать, прежде чем приступить к монтажу

Давайте рассмотрим процесс монтажа встраиваемых точечных светильников в разные материалы. Прежде чем приступить к монтажу, нужно определить диаметр отверстий под точечные светильники. Это нужно для правильного подбора инструмента, которым вы будете их делать, например, коронок. Далее, составьте схему расположения точечных светильников на потолке для правильной разводки. Если потолок будет натяжной, то следует помнить, что точки нужно крепить к потолку основному. Для этого понадобится ударная дрель или перфоратор и набор крепежных материалов. Полностью собрать потолочный встраиваемый светильник получится только после проделывания всех отверстий, разводки провода по подвесному потолку и сборки схем.

Алгоритм установки в потолки из гипсокартона, пластика, МДФ или дерева

Эти материалы объединяет два фактора – их используют для подвесных потолков и декоративной отделки стен и то, что они достаточно легко поддаются обработке.

  1. Определитесь со схемой расположения светильников по потолку.

2. Сделать разметку потолка, для этого можно в места установки будущих спотов приклеить куски изоленты крест-накрест, или же нанести метки маркером или карандашом.

3. Определить размеры точечных светильников. Это нужно для того, чтобы подобрать диаметр коронки, которой будут сверлить отверстия в гипсокартоне (или другом материале потолка).

4. Отверстия быстрее и удобнее всего сверлить коронкой по дереву или биметаллической коронкой. Они бывают любых диаметров и часто продаются наборами.

5. После того как отверстия сделаны, нужно пробросить кабель к каждому из светильников. Для этого предварительно подготавливают основной питающий кабель или кабеля от выключателей для каждой из групп светильников. Далее, в зависимости от выбранного варианта подключения (звезда или шлейф) в отверстие, где будет стоять светильник, заводят жесткий кабель или проволоку с крючком на конце. Его направляют к тому месту, где находится кабель, от которого будет запитана точка. Там цепляют крючком-протяжкой питающий кабель и протягивают его к светильникам.

6. Когда питание ко всем светильникам и другим элементам подсветки протянуто, монтируем сами осветительные приборы согласно их конструкции и инструкции. Обычно есть два подпружиненных фиксирующих упора, их сжимают пальцами и вводят прибор в отверстие, после чего светильник можно отпустить и он сядет на свое место. Остается только установить декоративные элементы, если они есть.

Монтаж завершен.

В натяжные потолки

Прежде чем начинают установку светильников для натяжных потолков натягивают своеобразные маячки – нитки между стенами, с их помощью указывают уровень натяжного потолка, это нужно, чтобы потом полотно не было натянуто на светильниках, а было ровным. Это необязательно, но так будет быстрее убедиться в том, насколько ровно происходит установка встраиваемых светильников.

После разметки монтируют опорные платформы для установки точечных светильников в натяжной потолок. Монтажные платформы универсальны, имеют круглую форму с формовкой в виде концентрических окружностей разных диаметров, что позволяет вырезать нужный для ваших светильников.

Следующим шагом является разводка электропроводки по спотам и подключение источников питания, если это необходимо.

Последний шаг производится после того как полотно натянуто. В местах напротив монтажных платформ клеят кольца и по их внутреннему контуру прорезают в полотне отверстие. Кольцо удерживает полотно, предотвращая разрывы. Монтажные платформы легко найти под полотном, если они выставлены по уровню, просто слегка прощупывают последнее. Когда отверстие сделано у вас появится доступ к проводам для подключения светильника. Проведите подсоединение и установите светильник через кольцо в монтажную платформу.

Как найти «питание» для светильника?

Актуальным вопросом для людей, которые желают самостоятельно установить точечный светильник, — это источник электроснабжения для лампы. Наиболее актуальными вариантами (по популярности) являются:

  • Розетка электроснабжения;
  • Выключатель общего освещения;
  • Собственно распределительный щиток.

Последний вариант используется крайне редко, так как он крайне дорогой и не оптимальный. К подобному решению прибегают в случаях, когда подразумевается повышенное электропотребление. Современные светодиодные точечные светильники – это устройства, которые экономны.

Если планируется проведение проводки от выключателя, то убедитесь, что подключение было произведено перед механизмом «отсекателя». Если Вы сделаете наоборот, то светильник будет включаться и выключаться совместно с лампой или люстрой. Конечно, в некоторых случаях подобное решение оправдано, однако подобные задачи встречаются редко.

Если позволяет бюджет, то выбирайте т.н. «умные» точечные светильники, которые могут управляться с помощью пульта дистанционного управления или вовсе со смартфона или любого другого персонального устройства. Подобные решения становятся все более популярными, однако о низ пока что мало, кому известно.

Преимущества использования светодиодных ламп по сравнению с газосветными

Как заявляет производитель, среднее время работы светодиодной лампы доходит до тридцати тысяч часов, но все-таки это будет зависеть от качества конструкции, а именно микросхемы и внутренних световых элементов.

При любых обстоятельствах, установка светодиодной лампы Т8 с целью замены газосветной лампы, целесообразна по таким причинам:

  1. На переделку конструкции не придется тратить много времени. Так, для человека знакомого с осветительным оборудованием, подобный процесс покажется простым — потребуется только демонтировать некоторые внутренние элементы, установить перемычку, провода, а затем подключить лампу.
  2. За светодиодными светильниками намного проще ухаживать, достаточно лишь время от времени протирать пыль с поверхности. С люминесцентными конструкциями все намного сложнее, ведь если на поверхность попадет жир (даже от рук), то в этом месте будет отмечаться усиленное нагревание. Со временем это приведет к тому, что лампочка взорвется.

    Светодиодные лампы разрешается протирать от загрязнений

  3. Использование LED-ламп позволяет сэкономить электроэнергию более чем на 55%, поэтому даже дорогостоящие изделия быстро окупают стоимость.
  4. Светодиодные лампы служат больше 45000 часов даже при частом включении и выключении.
  5. Светодиодные трубки не мерцают по сравнению с устаревшими газосветными. Тем самым они не провоцируют усталость глаз. Поэтому такие лампочки рекомендуют устанавливать в учебные учреждения, офисы, рабочие кабинеты.
  6. Внутри таких лампочек отсутствует ртуть и прочие опасные для жизни человека компоненты. Поэтому после их перегорания не требуется соблюдение особых мер по утилизации. Такие лампочки считаются безопасными с точки зрения экологии.
  7. Даже не смотря на то, что светодиодные лампы со временем теряют яркость, происходит это не раньше чем через 15000 часов. Это значительно выше, чем в случае с газосветными.


Светодиодные лампы служат дольше аналогов Стоит отметить, что даже при снижении напряжения в сети до 110 В, светодиодные лампы останутся такими же яркими, как и при 220 В. Еще одним очевидным преимуществом является наличие гарантии от большинства производителей на LED-лампы.

Особенности работы с разными лампами

Для потолочных спотов производители выпускают разные типы излучателей, но самые эффективные — это энергосберегающие светодиодные. Они служат до 50 000 часов, не нагреваются, безопасны в использовании, поэтому подходят для любых поверхностей.

Лампочки накаливания для этих целей применяются редко, они совсем не подходят для натяжных потолков, так как сильно нагреваются. На них похожи галогенные, но отличаются увеличенным сроком службы. Люминесцентные (энергосберегающие) с 1 января 2020 года запрещены к использованию в России, так как содержат ртуть.

Способ установки зависит от типа цоколя и особенностей конструкции. Далее — подробная инструкция по замене самых распространенных точечных спотов.

Как поменять светодиодную лампочку в точечном светильнике GU5.3 или GU10

  1. Предварительно лучше отключить ток полностью и убрать плафон, если он установлен.
  2. Приборы с цоколем GU5.3 держат лампу благодаря стопорному кольцу. Сожмите его пальцами, держа за усики, и вытащите. При этом лампочка повиснет на проводе, но тянуть за него не нужно. Вытащите прибор из цоколя, держась за провод.
  3. Чтобы поменять лампочку в точечном светильнике с резьбовым кольцом, просто выкрутите его против часовой стрелки. Действия с лампой — аналогичные.
  4. Соберите всю конструкцию в обратной последовательности — установите кольцо в пазы на корпусе или закрутите. Если оно не вставляется, проверьте, до упора ли вы вставили лампу.

Как поменять галогеновую или LED лампочку E-14 и Е-27 в точечном светильнике

Варианты с винтовыми патронами в точечных спотах устанавливают реже, чем штырьковые. Они больше распространены в люстрах или бра, так как большие по высоте и не совсем подходят для потолков. Диаметр у Е-27 как у обычной лампочки Ильича. У Е-14 цоколь меньше. Чтобы не ошибиться с размером, берите образец, если идете за покупкой.

Перегоревший электроприбор такого типа нужно просто выкрутить из светильника с учетом обычных мер предосторожности, а затем вкрутить новый. На гипсокартонных потолках E-14 и Е-27 держатся благодаря подпружиненным упорам, расположенным с двух сторон

Лампочку нужно вывернуть и без усилия освободить от упоров

На гипсокартонных потолках E-14 и Е-27 держатся благодаря подпружиненным упорам, расположенным с двух сторон. Лампочку нужно вывернуть и без усилия освободить от упоров.

GX53 (таблетка)

Закрытый тип по форме похож на таблетку и покрыт белым матовым рассеивателем

Их использование позволяет сократить межпотолочное пространство до 1,5 см, что важно для помещений с невысокими потолками

Менять GX53 проще, чем похожий тип GU5. В патроне расположено 2 штырька разного диаметра — ближний к лампе меньше, а возле края — в 2 раза больше. Они удерживают ее в патроне.

Порядок замены GX53:

  1. Удерживайте колбу одной рукой, а другой — рамку светильника. Поверните лампу против часовой стрелки на 20 градусов и вытащите ее.
  2. Вкручивайте новую лампу типа GX53 по часовой стрелке до упора. При этом она зафиксируется благодаря попаданию штырьков в узкую щель на разъеме.

Эти маленькие лампочки похожи по конструкции, но отличаются габаритами. Способ монтажа у них аналогичный. Цоколь состоит из двух штырьков, которые необходимы для питания напряжением и фиксации лампочки. Расстояние между штырьками у G4 — 4 мм, у G9 — 9 мм. G9 дополнительно оснащен ребрами жесткости для совместимости ламп с напряжением 220В.

  1. Отключите электропитание.
  2. Снимите светорассеиватель, если есть.
  3. Держась за корпус лампочки, с легким усилием вытяните ее. Если она галогенная, наденьте перчатки.
  4. Вставьте новую штырьками в патрон.

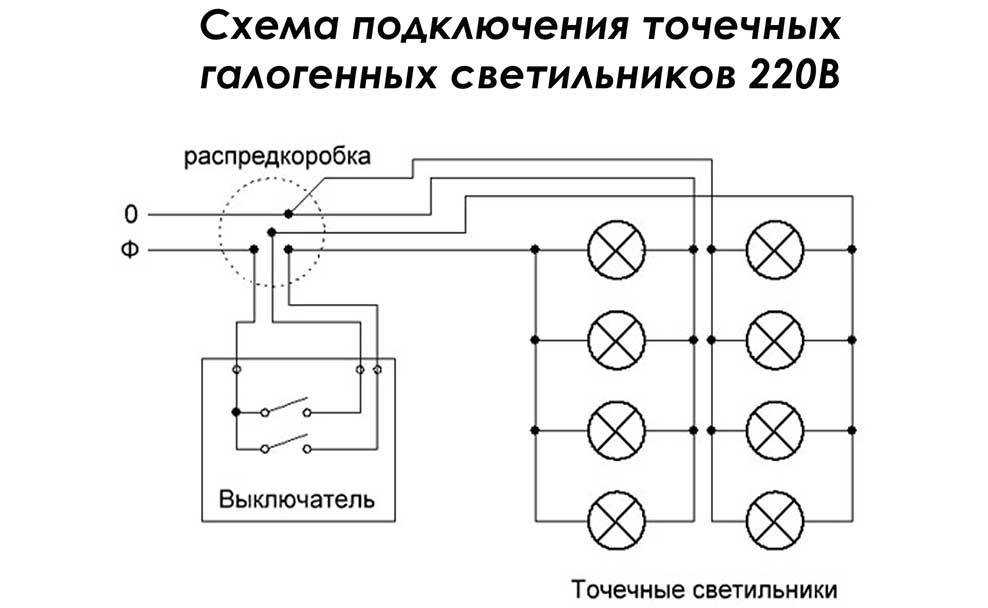

Параллельное подключение — схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

  • Лучевое соединение.
  • Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев.

Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

  • проектирование и разметка;
  • прокладка и протяжка кабелей в места монтажа;
  • выполнение отверстий и подключение;
  • тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами — 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой — кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Выключатели с подсветкой Legrand

Выключатель – обязательный элемент электросети, который должен быть надежным и качественным. Одними из лучших считаются приборы французской компании Legrand. Производитель делает основу устройства из оцинкованной стали для лучшего крепления выключателя к стене. В процессе эксплуатации такая основа не деформируется.

Двойные выключатели с подсветкой серии Valena от французского производителя являются наиболее популярными. Они имеют простую схему подключения и могут использоваться в помещениях с повышенной влажностью. Компания предлагает электрофурнитуру в таких сериях, как Etika, Soliroc, Celiane, Cariva, Galea Life, Kaptika.

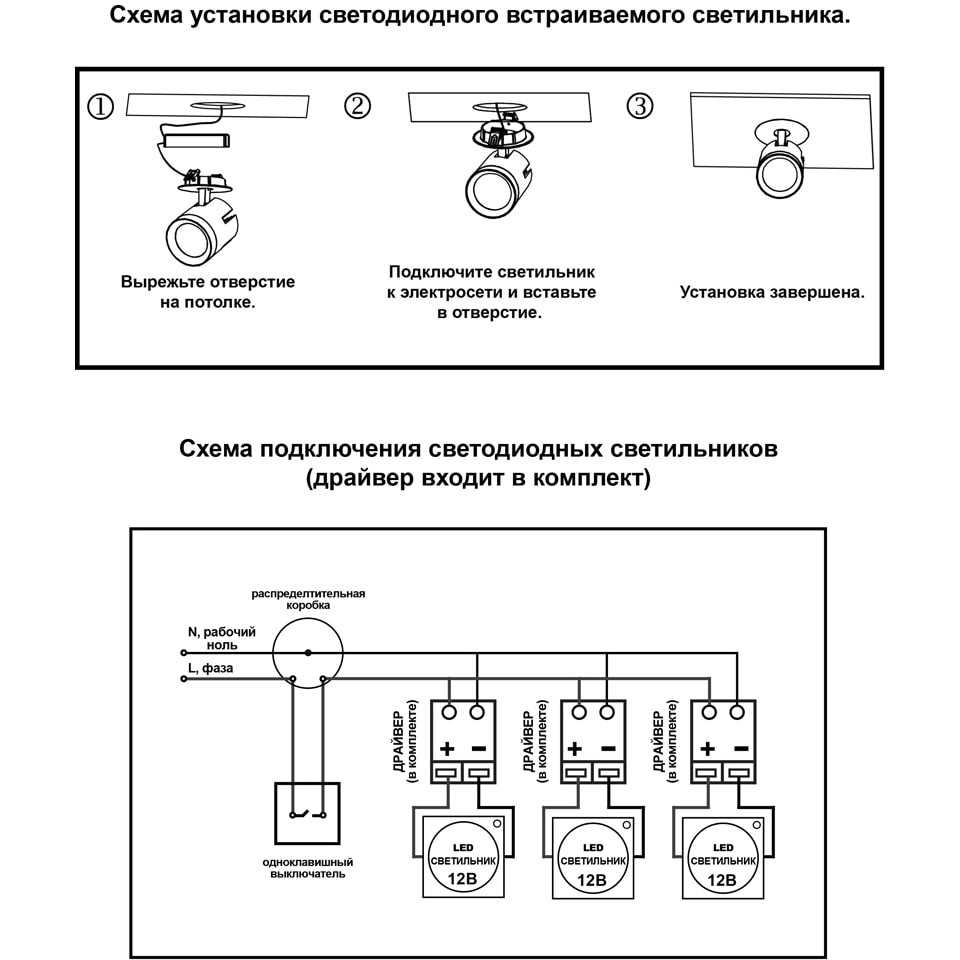

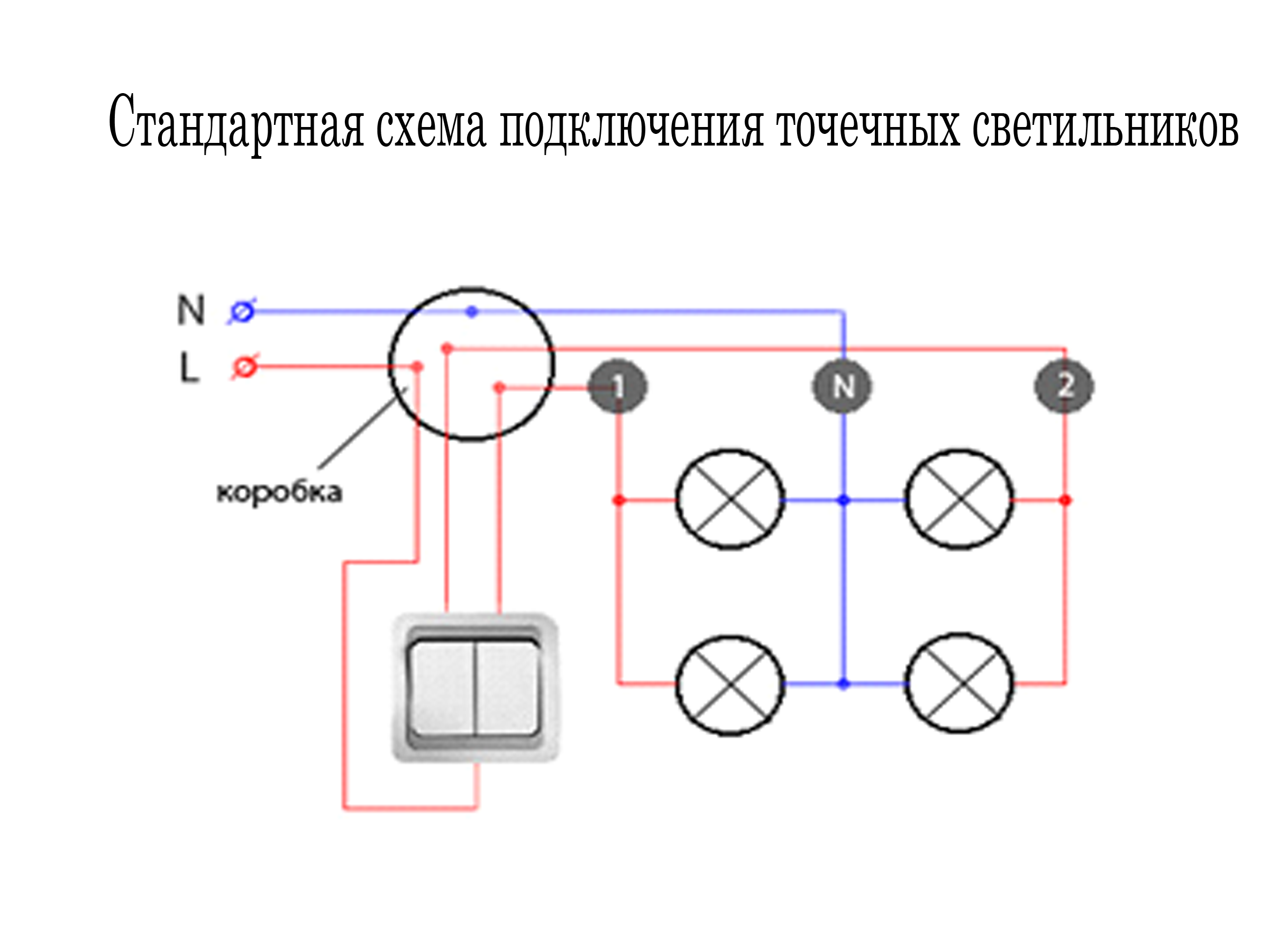

Какая схема подключения точечных светильников лучше – виды и способы монтажа

Для работы точечных светильников требуется напряжение 220 Вольт или 12 Вольт. Однако подключение таких приборов освещения не зависит от величины напряжения, они подключаются параллельно или последовательно.

Чтобы получить напряжение 12 Вольт, необходимо использовать понижающий трансформатор, в котором происходит преобразование стандартного напряжения 220 Вольт до нужного значения.

Очень важно знать и понимать, как выполняется подключение потолочных светильников своими руками к выключателю с одной или двумя клавишами

Подключение к напряжению 220 Вольт

Как уже говорилось выше, для подачи питания точечным светильникам на 12 Вольт необходимо дополнительное оборудование, преобразователь, трансформатор или драйвер. Однако в последнее время на рынке осветительных приборов появилась новинка – споты, работающие от напряжения 220 Вольт. В связи с этим появилась необходимость подробнее изучить схему подключения и установки спотов напрямую к сети 220 Вольт, не используя трансформаторы.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи

Такая схема сделает работы светильников безопасной и надежной.

При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной» колодки, от ближайшей розетки или выключателя.
