Индикатор скрытой проводки: принцип работы и инструкция по применению

Bosch UniversalDetect

Основные характеристики:

• Максимальная глубина обнаружения проводки — 50 мм
• Максимальная глубина обнаружения черных металлов — 100 мм
• Максимальная глубина обнаружения цветных металлов — 100 мм
• Максимальная глубина обнаружения древесины — 25 мм

Функции и возможности. Данный универсальный детектор позволяет обнаружить металлические детали на глубине до 10 см, провода под напряжением до 5 см и деревянный каркас гипсокартонных стен до 2,5 см. Он питается от 4-х батареек напряжением 1,5 вольт типа ААА. Для экономии заряда в случае бездействия происходит его автоматическое отключение.

Удобство использования и управление. Прибор легок в применении, благодаря весу 340 г и эргономичной D-образной рукоятке с прорезиненной поверхностью. В его пластмассовом корпусе есть отверстие для нанесения отметок, соответствующее месту расположения найденного объекта.

Упрощает поиск звуковой сигнал и цветовая индикация светофорного типа. Вся необходимая информация выводится на цветной сенсорный дисплей. Интерфейс предельно понятен и дополнен подсказками, играющими роль краткой инструкции для пользователя.

Комплектация. Датчик продается в готовом к работе состоянии с набором батареек.

Плюсы Bosch UniversalDetect

1. Малый вес.
2. Удобная рукоятка.
3. Понятное управление.
4. Четкий сенсорный дисплей.
5. Автоматическая калибровка при переходе на новый режим.
6. Цветовая и звуковая сигнализация.
7. Отверстие для маркировки.

Минусы Bosch UniversalDetect

1. Функцию заземления должна выполнять свободная рука оператора, что неудобно при работе с изоляционными материалами.
2. Тыльная сторона корпуса не снабжена роликами или защитными накладками, поэтому быстро истирается о бетон.
3. Датчик контакта с поверхностью отключает прибор при наличии неровностей на стене.

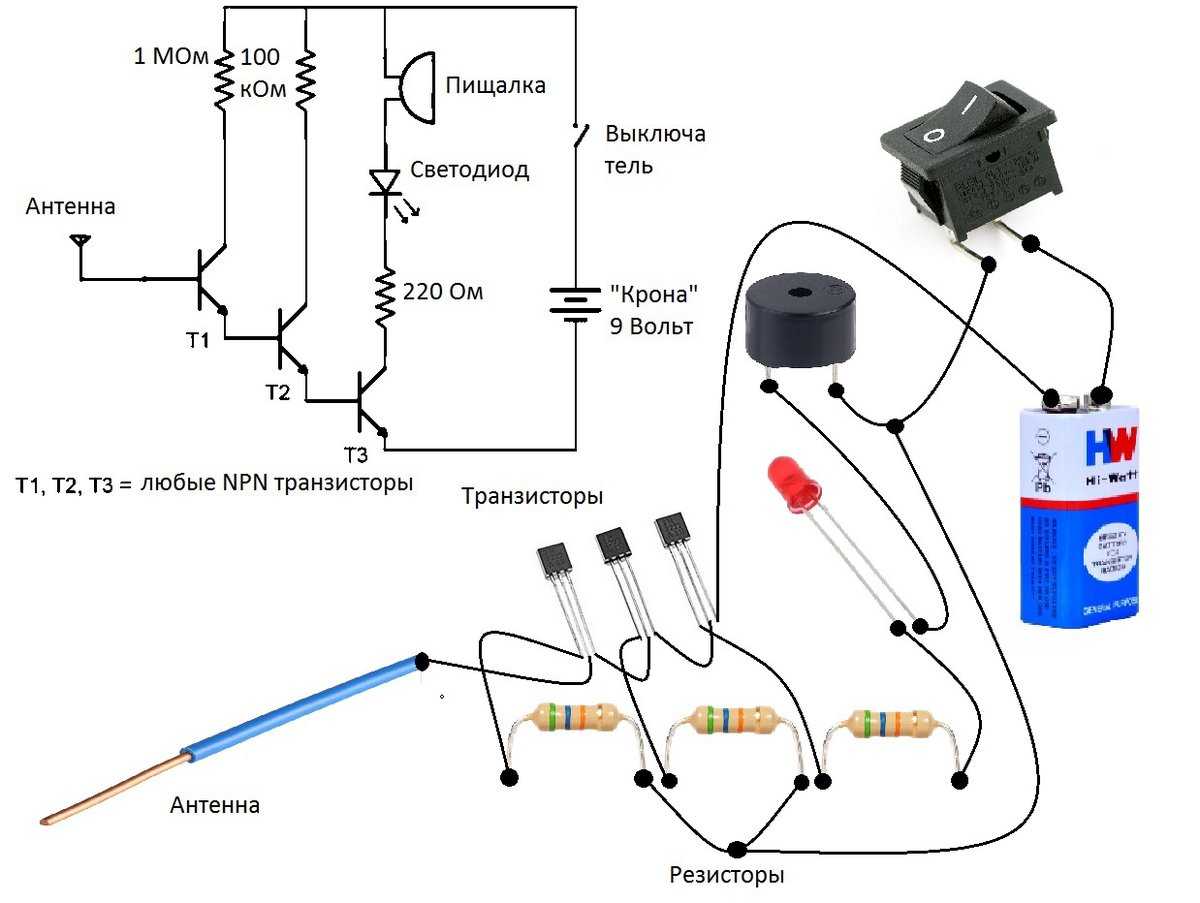

Детектор на трех транзисторах

Прибор для обнаружения проводки изготавливается на основе трех транзисторов, два биполярных КП315Б и один полевой КП103Д. На КП315Б собирается мультивибратор, а на КП103Д электронный ключ. Принципиальная схема детектора скрытых проводов была разработана А. Борисовым.

Принцип действия тот же, что и во втором варианте, только вместо телефона используется мультивибратор со световой индикацией. При включении детектора и при отсутствии наводки на антенном щупе светодиод не горит. При появлении излучения в районе щупа полевой транзистор закрывается, тем самым запускает мультивибратор и светодиод начинает мерцать, сообщая о наличии электропроводки.

Используемые детали в соответствии со схемой, кнопочный выключатель –КМ-1, источник питания – любая батарея или аккумулятор напряжением 6-9 вольт.

В качестве корпуса искателя можно использовать пластмассовую мыльницу или школьный пенал. Частоту мигания светодиода можно отрегулировать изменением характеристик мультивибратора, меняя номиналы сопротивлений R3, R5 или конденсаторов С1, С2.

Другие способы обнаружения

Кроме приборов для обнаружения скрытой электропроводки есть и другие варианты, как ее найти. Один из них – это нормы проведения монтажа:

• все линии проводятся только вертикально и горизонтально;
• от розеток и включателей провода укладываются вертикально;
• от пола или потолка траса проводится на расстоянии 15 см.

Но, как показывает практика, не везде эти существующие нормы выполняются. Часто встречаются схемы, где был использован принцип, чем короче, тем лучше. Так что провода укладывались вкось и поперек.

Лет 30-40 назад электрики в поисках ответа на вопрос, как определить проводку в стене, пробовали использовать портативный радиоприемник. Его во включенном виде подносили к месту предполагаемого нахождения электропроводки. И если он начинал шуметь, то предположения подтверждались. То есть, таким образом, найденная проводка находилась именно в том месте.

Точно в таком же порядке можно использовать микрофон, подключенный к тому же радиоприемнику или другому принимающему устройству. Микрофоном водили по стене. Как только появлялся шум или треск, значит, под штукатуркой находится кабель под напряжением. У двух этих вариантов один минус – высокая погрешность (до 15 см).

Обнаружение скрытой проводки можно провести обычным компасом. Для поиска проводки необходимо нагрузить участок, к примеру, включить в розетку электрический чайник. Затем пройти компасом по стене. Где его стрелка начнет отклоняться, здесь и лежат провода. Кстати, компас – один из самых точных указателей для скрытой проводки.

Еще один вариант, как узнать, где расположен провод в стене, это использовать слуховой аппарат для слабослышащих в режиме «телефон». С его помощью можно обнаруживать частоту 50 герц. Конечно, прослушивание проводится под нагрузкой.

Домашние мастера предлагают огромный выбор различных самодельных приборов, с помощью которых можно провести поиск обрыва скрытой электрической проводки.

Схемы для сборки своими руками

Далее приведены три простых схемы детекторов проводов, которые смогут собрать даже начинающие радиолюбители.

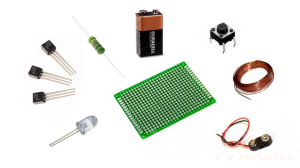

Требуемые компоненты

• Для сборки устройства нам понадобятся:
• батарея «крона» с клеммником;
• резистор сопротивлением 1 кОм;
• двухконтактная кнопка;
• светодиод любого цвета;
• 3 биполярных транзистора BC547 (или его аналоги);
• медная проволока небольшого сечения;
• макетная плата, электропаяльник, припой.

Со звуковой индикацией

Такой прибор можно собрать, используя резистор, предохраняющий от наведенного напряжения, и медный провод длиной 50-150 мм, используемый в роли антенны. Направив последнюю на место нахождения проводки, пользователь услышит треск. Для регуляции уровня звука пьезоэлемент подсоединяют по модели моста.

Звуковая индикация в сочетании со световой

От предыдущей отличается наличием светодиода (нужно выбирать элемент без ограничителя сопротивления). Резисторный номинал требуется не менее 50 Мом.

На полевом транзисторе (первая схема)

Такие транзисторы широко используются в детекторах, благодаря восприимчивости к электрополю. Индуктивную катушку крепят на сердечник (его диаметр – 3 мм) с помощью провода в 0,3-0,5 мм. Число витков привязано к сечению провода (от 20 до 50; чем толще, тем больше витков).

На полевом транзисторе (вторая схема)

Используется  высокочувствительный транзистор серии КП103. При открытии затвора в месте обнаружения проводки сопротивление падает и тянет за собой остальные транзисторные элементы, светодиод загорается. Компактный прибор можно собрать даже в маркерном корпусе. Через дырочку сверху монтируют антенну длиной 50-100 мм.

Металлоискатель

Конструкция включает в себя детектор, индикаторные элементы и генератор частот (100 кГц), две катушки которого (число витков – 120 и 50) мотаются на сердечник из феррита проводом в 0,35 мм. Настройку производят вне досягаемости металлических объектов. Работают с резисторами подстройки для снижения яркости и эффекта угасания. Затем настраивают восприимчивость, используя металлический предмет и пару резисторных элементов.

С регулируемой чувствительностью

Внизу, на картинке 6, представлена схема детектора, в котором возможно регулировать чувствительность.

Обозначение деталей:

• Т — КП103;
• R1 — 2,0 кОм;
• R2 — 2,0 кОм (для максимальной громкости возможен подбор);
• R3 — 1,0 МОм;
• HL — АЛ107БЛ (возможна замена на аналог);
• С1 — 5,0 мкФ;
• С2 — 20,0 мкФ;
• SP — динамик, сопротивление которого находится в пределах от 30 до 60 Ом;
• L — состоит из 20-50 витков провода с диаметром 0,3-0,5 мм на каркасе 3 мм (или без каркаса).

Сигнализатор проводки без батареек

Прибор, питающийся от сети, можно сделать, используя высокоемкий конденсатор, который заряжают от сети. После зарядки напряжение этого элемента находится в диапазоне 6-10 Вт. Цифра не коррелирует с восприимчивостью, но чем она больше, тем ярче светит диод.

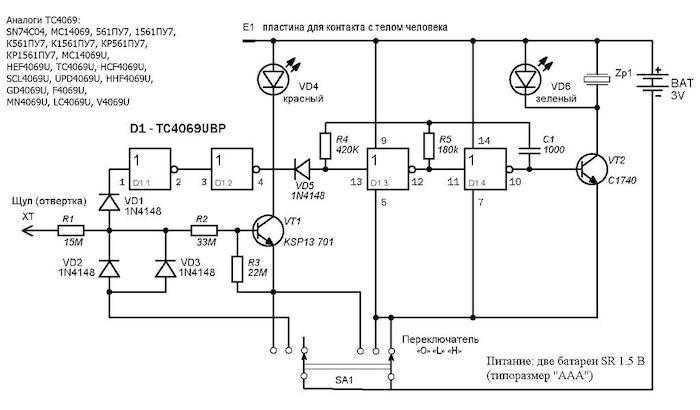

Детектор на микроконтроллере

Используя контроллер, можно сделать электромагнитный детектор с пьезоизлучателем (он издает треск при обнаружении проводки) или лампой со светодиодами. Поскольку детектор реагирует только на определенную частоту (50 Гц), ошибочные срабатывания такого устройства невозможны.

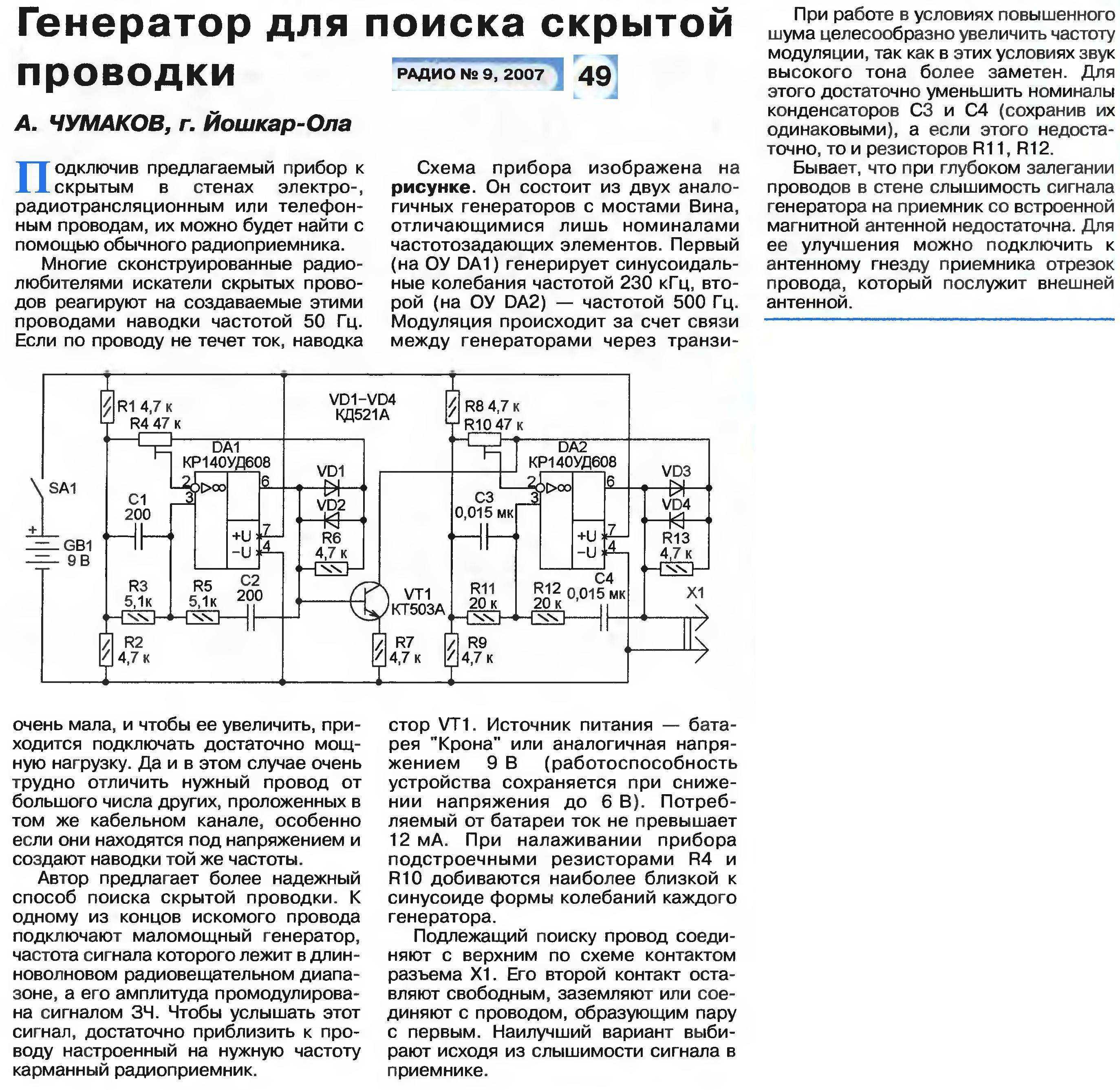

Искателя обрыва

Следующая картинка поможет в сборке такого устройства.

Схема искателя разрыва скрытой проводки

Устройство позволит не только находить кабеля, а также и нарушения в них.

С использованием Ардуино

Сборка прибора с использованием 2 транзисторов. Интересно! Ардуино — название (торговое) программных и аппаратных средств для сбора несложных автоматических систем. Программная составляющая: оболочка для написания программ, аппаратная (печатные платы). Она используется непрофессиональными пользователями.

Примеры и сравнение популярных моделей

Прежде чем приступить к обзору популярных моделей и их сравнению, стоит отметить, что в большинстве случаев их явным или скрытым производителем является Китай.

Металлодетектор

Примером такого портативного и достаточно дешевого устройства является прибор MS-258A бренда MEET. Он умещается в руке и имеет два типа индикации – светодиодный и звуковой (пищалка).

Производитель обещает, что этот детектор обнаружит любой металлический предмет – шуруп, гвоздь, трубу, провод или арматуру – на глубине до 18 см. Питается он от двух аккумуляторных батарей типа «таблетка» (AG13 или LR44). Стоит от 300 до 500 рублей.

Детектор ЭМ

К ним можно отнести не только специализированные поисковики скрытой проводки, но и так называемые бесконтактные индикаторы, применяемые для работы в открытых электросетях.

Например, таким бесконтактным индикатором напряжения является FLUKE LD-2. Это устройство «карандашного» типа, обнаруживающее электромагнитное поле на расстоянии до 17 см (на открытом воздухе). В его присутствии срабатывает светодиод синего цвета, при максимально близком приближении к источнику ЭМ излучения индикация сменяется красным цветом.

Для удобства работы в одном корпусе с поисковиком размещен светодиодный фонарь. Его можно применять для поиска проводки под штукатуркой, обоями, плитами ДСП. Питается от двух батарей типоразмера ААА. Стоит он довольно дорого – от 2 до 3 тысяч рублей. Во многом из-за того, что производится в США.

Прибор Е 121 «Дятел» – это украинская разработка. Он является специализированным поисковиком электромагнитного излучения. Похож на мобильный телефон ранних выпусков – у него имеется короткая штыревая антенна. Предназначен для индикации как открытой, так и скрытой электропроводки.

Для этого на его корпусе есть четыре кнопки выбора режима. При включении четвертого чувствительность прибора увеличивается настолько, что позволяет найти проводник на расстоянии до 75 см, но это делает его чрезвычайно подверженным влиянию промышленных помех. Индикация производится светом и звуком. Стоит от 2 до 3,5 тысячи рублей.

Видео-обзор прибора для поиска и обнаружения скрытой электропроводки в стене «Дятел»:

Комбинированный

Наиболее популярным обнаружителем скрытой электропроводки среди комбинированных приборов является MS-158MV, производимый в Китае компанией MEET International. И это не только из-за низкой цены – она не превышает 1000 рублей, но и по причине его многофункциональности. Прибор выполняет не только поиск металла и электромагнитного излучения.

Данный прибор предназначен для поиска и обнаружения обрыва скрытой проводки в стене, также с его помощью можно определить полярность в цепях постоянного тока с напряжением до 36 вольт, определить работоспособность ламп накаливания.

Это единственный детектор, в способы индикации которого входят не только свет и звук, но и вибрация.

Многофункциональность повлияла на его способность что-либо обнаруживать. Глубже пяти-шести сантиметров прибор ничего не видит.

В качестве примера комбинированного детектора с жидкокристаллическим дисплеем можно привести модель Wall Scanner 80, производимый компанией ADA (по большей части произведено в Китае, но это транснациональная бизнес-структура). Кроме поиска металлов и электромагнитных полей, этот прибор обнаруживает деревянные балки, скрытые в стене. Индикация комбинированная.

Образец этого детектора для поиска и обнаружения скрытой проводки представлен на фото:

На жидкокристаллическом дисплее отражается факт обнаружения металлического предмета (в том числе и расстояние до него) и электромагнитного излучения. В дополнение к нему есть световая и звуковая индикация. Его цена начинается от 3500 рублей.

	Обнаружение	Индикация	Дальность обнаружения (см)
Свет	ЖК дисплей	Звук	Вибрация
MS-258A	Металл	+	—	+	—	18
FLUKE LD-2	ЭМ	+	—	—	—	До 17
«Дятел»	ЭМ	+	—	+	—	До 75
MS-158MV	Эм+металл	+	—	+	+	До 7

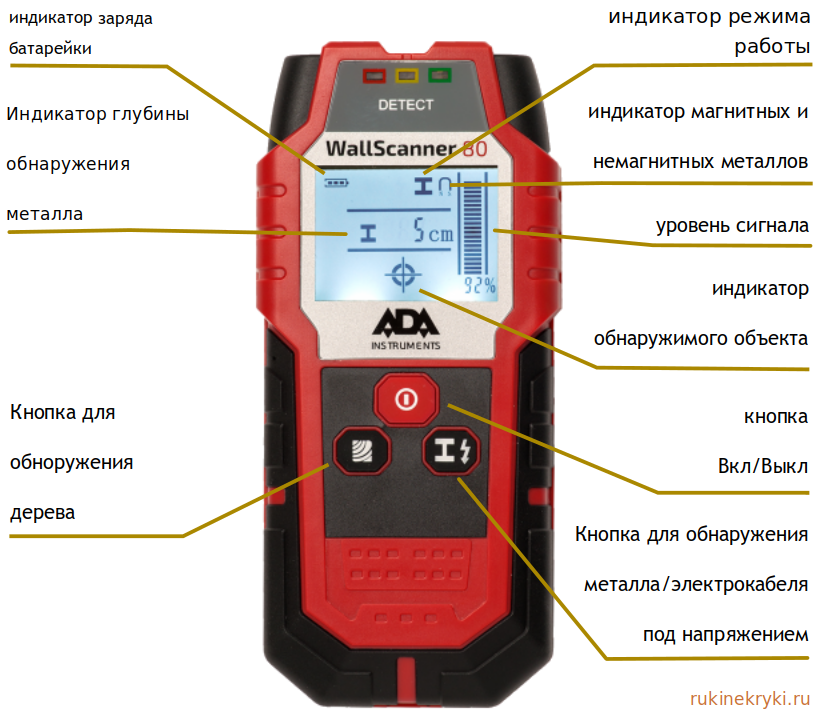

Wall Scanner 80	Эм+металл+дерево	+	+	+	—	До 7

Народные и дедовские методы поиска

Хорошие приборы для обнаружения скрытой проводки стоят больших денег. Поэтому нет смысла их приобретать, если необходимо проделать пару отверстий в стене. Отыскать проводку в домашних условиях возможно с помощью дедовских или народных способов.

Эти методы не отличаются большой точностью и надежностью результатов. Зато позволяют определить кабель, используя подручные средства. Для народных способов обнаружения потребуются такие устройства, как:

• слуховой аппарат;
• радиоприемник;
• компас;
• смартфон.

Дополнительная информация. Если необходимо отыскать распределительную коробку, от которой расходятся провода, можно обойтись без приборов. Понадобится отвертка с монолитной рукоятью. Коробка представляет собой пустую полость. Если простукивать отверткой стену, то там, где сплошной бетон — звук будет глухим, а где коробка — звонким.

Обнаружение кабеля слуховым аппаратом

Старые модели слуховых аппаратов способны достаточно эффективно обнаруживать замурованные в стены кабели. К примерам таких устройств относится АК-1. Прибор дополнен функцией «телефон». Она предназначена для того, чтобы люди со слабым слухом могли без лишних помех разговаривать по телефону.

Слуховой аппарат “АК-1”

Поиск радиоприемником

Способ по принципу детектирования провода похож на предыдущий. Антенны радиоприемников улавливают переменные электромагнитные поля с частотой 50 Гц. Поэтому радио способно почувствовать провод с током, находящийся на расстоянии 30-50 мм. Особенно чувствительны дешевые приемники с плохой помехозащищенностью.

Перед поиском в стене следует проверить работу радио на открытом проводе. Например, на том, который питает настольную лампу. Поднесите приемник к проводнику и настройте, чтобы получить максимальную чувствительность. Затем, не меняя параметров приема и громкости, необходимо приступить к поиску кабеля в стене. Искать следует как самим приемником, так и антенной, в зависимости от того, что окажется восприимчивей к помехам.

Дополнительная информация. Радиоприемник способен отыскать короткое замыкание в стене. Провод с предполагаемым КЗ следует отключить от сети. Затем подать на него сигнал с мощного низкочастотного генератора и прослушивать трассу приемником. Короткое замыкание будет в том месте, где пропадет звуковой сигнал от генератора. Подобным образом также возможно найти пробой между фазным проводом и заземлением. Однако способ не сработает, если в линии имеется порыв. Цепь должна быть замкнутой.

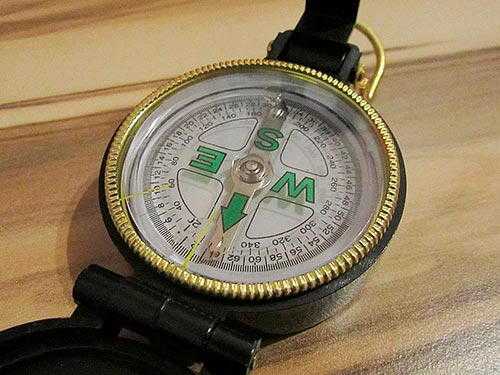

Компас

Метод обнаружения скрытой проводки с помощью компаса имеет вполне логичное физическое обоснование. Спрятанный в стене кабель создает переменное электромагнитное поле. Оно взаимодействует с постоянным полем стрелки компаса и приводит ее в движение. Для этого провод не должен быть пробитым, чтобы мог протекать ток, создающий поля.

На деле способ сомнительный. Его можно попробовать, но всерьез полагаться не стоит. В квартирной проводке не протекают достаточно большие токи, чтобы создать мощные электромагнитные поля. Силы, которая действует на стрелку приложенного к стене компаса, недостаточно для ее смещения.

Приложение для смартфона

Существуют приложения для смартфонов, позволяющие превратить девайс в металлоискатель. Для подобного трюка телефон должен быть оснащен магнитным датчиком. Это радиодеталь, которая физически подключена к материнской плате. Без этого элемента никакое приложение не заставит смартфон показать, где проходит кабель.

Если начинка телефона оснащена датчиком полей, то способ имеет право на жизнь. Его эффективность зависит от глубины прокладки кабеля и таланта программистов, разработавших приложение.

Поиск проводки профессиональным прибором с достаточно большой точностью гарантирует, что вы не повредите кабель в стене. Детектор должен быть хорошего качества, а вам необходимо уметь им правильно пользоваться. Подобных устройств достаточно на рынке, их поиск не составит труда.

Поиск проводки с помощью смартфона

Однако нет смысла покупать профессиональное оборудование, если требуется сделать несколько отверстий. В такой ситуации проще воспользоваться дедовскими или народными способами поиска. Но стоит понимать, что они не могут на 100% гарантировать, что вы не попадете сверлом в провод и не повредите его.

Виды приборов для обнаружения скрытой проводки

Приборы для обнаружения скрытой проводки есть нескольких типов. Они работают на основе различных явлений и служат для разных целей.

Разговор о типах приборов начнем с того, как называют данное оборудование. Официальное название — прибор для обнаружения скрытой проводки. Называть могут: обнаружителем, индикатором, сигнализатором, искателем, определителем, тестером. В общем, названий масса, но суть одна. Эти приборы (некоторые из них) могут найти скрытую в стене проводку, каркас (металлический или деревянный), металлические или пластиковые трубы.

Обнаружение металлов в стене

Есть детекторы проводки, арматуры, металлокаркасов, которые являются миниатюрными металлодетекторами. Они вокруг себя создают магнитное поле, на которое реагируют спрятанные в стене металлы. Обнаруживают любой металл, будь то шуруп, водопроводная труба или проводка.

Эти устройства обычно недороги, многие довольно точно могут указывать на расположение в стене, а некоторые и под полом (при достаточной дальности обнаружения). Недостаток — при обилии металлов сложно определить где что находится. Например, в железобетонной стене определить где арматура, а где проводка. Если быть точными, то имея прибор для обнаружения проводки этого типа, это просто невозможно.

Детектор металла — простое устройство, но иногда может пригодиться

Некоторые модели приборов-металлоискателей могут определять не только металл, но и дерево или пластик, спрятанный в стене. Они работают по другому принципу — определяют плотность материалов по скорости прохождения импульсов. Это уже довольно сложные устройства более дорогие, чаще всего имеют жидкокристаллический дисплей, на котором отображается информация о том, что именно найдено в стене.

Детекторы проводки

Есть другой тип оборудования для поиска проводки — детекторы (называют еще тестерами или индикаторами). Эти приборы реагируют на электромагнитное поле, которое создает ток, проходящий по проводнику. То есть этот тип приборов хорошо определяет наличие проводки под нагрузкой или напряжением. Если проводник оборван или необходимо найти трубу или металлокаркас, детекторы проводки окажутся бесполезны.

Есть у этих приборов еще один недостаток — они бесполезны на влажных стенах, так как подают сигналы почти постоянно. Влажные стены «отзываются» на электромагнитное поле прибора, заставляя его постоянно звенеть.

Универсальные устройства

Так как при работе часто требуются оба типа оборудования, был создан универсальный прибор для обнаружения проводки. У такого оборудования обычно несколько режимов работы — для обнаружения металлов вообще и отдельно для поиска проводки. Эти режимы бывают с разной степенью чувствительности — для определения точного расположения найденных коммуникаций с стене.

Обычно такой прибор для обнаружения скрытой проводки относится к классу профессионального оборудования или пролупрофессионального. Работают они обычно более точно, но и стоят в разы дороже

Также стоит обратить внимание, что некоторые модели (в частности ВOSCH DMF 10 Zoom) требуют преднастройки. Перед тем как его использовать по назначению, его надо включить и некоторое время подержать прижатым к стене. Причем в стене не должно быть пустот, металла и других неоднородностей

После такой настройки прибор очень хорошо все идентифицирует, но если им работать сразу после включения, показывает чушь

Причем в стене не должно быть пустот, металла и других неоднородностей. После такой настройки прибор очень хорошо все идентифицирует, но если им работать сразу после включения, показывает чушь.

Особенности и недостатки

Есть несколько моментов, общих для всех приборов для поиска скрытой проводки. Только проявляются они в разной мере — у дешевых моделей больше, у дорогих — меньше. Итак вот проблемы:

Как уже говорили, эти явления тем меньше, чем выше класс прибора. Так что при работе всегда помните, что ошибки могут быть и работайте аккуратно и уж точно с выключенным электропитанием.

Как найти проводку в стене без прибора?

Здесь рассмотрим два метода индикации скрытой проводки, для которых вовсе не требуется наличие какой-либо дополнительной техники, кроме повсеместно распространённых гаджетов и простейших приспособлений из арсенала домашнего электрика.

В первом случае понадобится смартфон, в функциях которого имеется опция «магнитный датчик». Для того, чтобы эта функция сработала, следует скачать приложение «Metal Detector». Особой точностью датчик не отличается, однако, чтобы определить место, куда не стоит вбивать гвоздь, или где примерно расположено место обрыва провода, вполне пригоден.

После закачки программы она начнёт функционировать сразу: при приближении смартфона тем местом, где расположена антенна, к стене, то на индикаторе сразу появляются координаты места проверки, а также диаграмма силы магнитной индукции поля в микротеслах. Чувствительность шкалы составляет 0,01 μТ (для сравнения – сувенирным магнитиком, прикреплённым к холодильнику, создаётся магнитное поле индукцией в 500 μТ, а интенсивность магнитного поля от электропроводки переменного тока обычной частоты – 0,2…0,3 μТ).

Перемещаясь вдоль стены с включённым смартфоном, можно наблюдать нарастание и снижение индукции магнитного поля, а при определённом пороге включится ещё и звуковой сигнал. Результат показывается не только на шкале, но и в центре экрана гаджета.

Для детекции скрытой проводки пригодна и обычная отвёртка-пробник; лучше, если имеется продвинутая модель, со встроенным усилителем и генератором звукового сигнала. Такой отвёрткой пользуются в обратном режиме: касаются рукой жала отвёртки, после чего медленно ведут ею вдоль исследуемой стены помещения. Здесь используется эффект улавливания электромагнитного импульса от сети, которая находится под нагрузкой, поэтому при приближении к месту прокладки провода интенсивность светового и звукового сигнала будет нарастать.

Индикаторная отвертка в помощь

Это наиболее действенный из «дешевых» способов. Цена вопроса 100 — 150 рублей, но с помощью нее вы сможете с неплохой точностью определить провод под штукатуркой. Итак, для определения провода необходимо пальцами зажать шлиц (кончик), а обратной стороной водить по месту предполагаемого провода. При обнаружении светодиод загорится красным (ну или каким-либо другим цветом)

Обратите внимание, что отвертка способна обнаружить провод на глубине не более 2 см, и он обязательно должен быть под напряжением. Поэтому, если проводка лежит глубже, то отвертка вряд ли заметит его

В любом случае у каждого электрика в арсенале должна быть индикаторная отвертка. Вот, например, недорогой вариант индикаторной отвертки ROBITON VT-005, которая позволяет определять напряжение контактным и бесконтактным способом.

Металлодетектор

Металлодетектор ручной Garrett THD

Прибор реагирует на алюминиевую или медную жилу внутри электрокабеля, для чего детектор создает собственное электромагнитное поле, которое в свою очередь создает наведенное электромагнитное поле вокруг проводников поблизости от излучателя детектора. А уже это поле улавливается электромагнитным приемником детектора.

Металлодетектор позволяет искать не только исправную проводку под напряжением, но и оборванный кабель, и это безусловное преимущество. Минусом прибора является то, что он реагирует на любые металлические предметы — гвозди, саморезы и, конечно же, арматуру. Так что искать проводку в бетонных стенах с его помощью не стоит.

Наиболее совершенные металлодетекторы могут «понять», какой именно металл обнаружен. Это облегчает процесс поиска электропроводки

Какой детектор проводки лучше купить

В быту или в ходе проведения ремонтных работ перед пользователями встают разные задачи

Иногда определить направление электропроводки нужно лишь ориентировочно, в других случаях важно точно найти и место, и глубину залегания провода, трубы или древесины. Поэтому перед покупкой необходимо установить, какие функции и возможности могут потребоваться, а какие являются вторичными. Основываясь на специфике проведения работ и нашем рейтинге лучших моделей детекторов о нахождении скрытой проводки, труб, дерева, цветного или черного металла, сделать выбор станет проще

Когда требуется универсальный детектор, отличным решением станет покупка пинпоинтера средней ценовой категории. Он сможет найти кабели даже без напряжения, а также определить тип металлических конструкций. При этом стоимость подобного устройства легко уложиться в 2000 – 3000 рублей

Основываясь на специфике проведения работ и нашем рейтинге лучших моделей детекторов о нахождении скрытой проводки, труб, дерева, цветного или черного металла, сделать выбор станет проще. Когда требуется универсальный детектор, отличным решением станет покупка пинпоинтера средней ценовой категории. Он сможет найти кабели даже без напряжения, а также определить тип металлических конструкций. При этом стоимость подобного устройства легко уложиться в 2000 – 3000 рублей

Если необходимы точные замеры, например, при обслуживании больших зданий, лучше обратить внимание на профессиональные устройства с большим функционалом

Недостатки

Помимо всех описанных преимуществ имеются и некоторые недостатки. Так например, во время работы с прибором, телефон очень сильно нагревается и быстро расходует энергию батареи.

Это происходит из-за того, что Walabot не имеет своего питания и как нахлебник жрет энергию от смартфона.

Защитная пленка, которой елозят по стене, очень не практична и быстро задирается по уголкам.

Однако умельцы могут попробовать приспособить вместо нее защитное стекло для экрана телефона.

Еще проблемы возникают с липучкой для стыковки смартфона и walabot. Она отрывается так тяжело, что может при этом открыть крышку самого телефона.

На стенах с арматурой, сканер одинаково определяет что провод, что стальную сетку внутри бетона. Поэтому здесь могут быть погрешности в точности прохождения электропроводки.

Если же у вас кирпичная стена, то нормально работать вы сможете только в режиме «эксперт» с красными пятнышками на экране.

Методы, которые не работают

Мы рассмотрели действенные способы обнаружения скрытой проводки при помощи как профессиональных приборов, так и подручных средств. Теперь давайте рассмотрим пару способов, которые вопреки многократному упоминанию в интернете, не стоят того, чтобы вы тратили время на их воплощение:

Поиск проводов с помощью компаса. Несмотря на то, что большинство умельцев рекомендуют этот способ, вы должны понимать его принцип действия. Основан он на том, что в домашних условиях вы должны создать нагрузку такой силы, чтобы стрелка компаса, приближаясь к кабелю, среагировала на него, да еще и указала в нужном направлении. На самом деле, вы просто не сможете создать магнитную индукцию такой силы, чтобы компас на нее среагировал. А учитывая немалый слой штукатурки, это и вовсе провальное дело.

• Поиск проводов с помощью магнита. Бытует мнение, что если вы привяжете на нитку однозаряженный магнит и будете неспеша водить им вдоль стены, то в месте, где проложен электромагнитный кабель, магнит как маятник начнет колебаться. Отмечая точками эти колебания, появляется возможность наметить коридор, в пределах которого будет проходить кабель. Возможно, но очень сомнительно, что этот способ сработает в кирпичных домах. В панельных же домах, или при попытке обнаружения силового провода на потолке, этот способ абсолютно бесполезен.
• Смартфон, как приспособление для поиска скрытой проводки. Для смартфонов на платформе Android или OC Mac в магазине приложений можно найти множество программ, которые призваны справится с поиском. Наиболее популярным является приложение под названием «Metall Detector», однако существует и множество его аналогов. Внутри телефона есть встроенный магнитный датчик, который в комплексе с этим приложением превращает смартфон в металлоискатель. Во-первых, устройство будет реагировать абсолютно на любой вид металла, который находится в стене. А во-вторых, не стоит воспринимать эту задумки более серьезно, чем обыкновенную игрушку. Тем более, не стоит полагаться на такой сомнительный способ как на основной перед началом выполнения каких-либо работ

Лучшие варианты

В этом разделе мы попытались собрать наиболее удачные по отзывам модели обнаружителей скрытой проводки. Как обычно, на одну и ту же модель порой есть противоположные отзывы. Мы постарались отобрать те, у которых количество позитивных отзывов значительно превышает негативные.

Детектор проводки Дятел

Этот аппарат выпускается в Украине, стоит относительно немного 25-30$. Получил в три раза больше положительных оценок, чем отрицательных. Может использоваться для нахождения проводников под напряжением. При работе свет не выключать, а сеть желательно чем-то нагрузить (например, включить лампу). Провода под напряжением определяет успешно, но если проводник уложен в пластиковой трубе, он его не видит.

Дятел — прибор обнаружения скрытой проводки

Прибор для обнаружения скрытой проводки Дятел имеет четыре режима чувствительности:

1. определяет местоположение проводника с точностью до 10 мм;
2. до 100 мм;
3. до 300 мм;
4. до 700 мм.

То есть, начинать работу надо включив 4-й режим. При приближении к проводнику, начинает мигать светодиод, раздается писк. Чем ближе к проводнику, тем мигание чаще, звук громче. Выяснив границу наиболее интенсивных сигналов ставим отметку на стене. Операцию повторяем с другой стороны. Далее переключаем режим и поиск начинаем с уже обозначенных границ. Так, постепенно, находим местоположение проводника с точностью до 1 см в обе стороны.

Bosch DMF 10 Zoom

Этот прибор имеет жидкокристаллический монитор и два режима работы: определение металла (магнитного и немагнитного), древесины и проводки. Есть режим Zoom для увеличения чувствительности прибора. Но его включение приводит к тому, что детектор начинает реагировать не только на проводку, например, но и на расположенные вблизи металлические стойки или прутья арматуры.

При приближении к искомому объекту включается звук и световая индикация. На экране прибора светится шкала, по которой можно определить насколько близко находится прибор к проводнику — чем ближе, тем больше закрашенных полосок на шкале.

Также на дисплее высвечиваются графические изображения найденных материалов:

• перечеркнутый магнит означает немагнитный металл (алюминий, например);
• молния с делениями — проводка под напряжением;

Для того чтобы можно было нормально находить объекты, необходимо изучить инструкцию по эксплуатации. Там описано много нюансов, которые позволят правильно истолковать различные ситуации и не ошибиться при работе.

Определить скрытой проводки Bosch GMS-120

Еще один детектор знаменитой фирмы. Кроме проводки и металлов ищет древесину. Есть три режима работы:

Имеет неплохие отзывы, от предыдущего вариант отличается отсутствием функции Zoom. Зато посреди корпуса есть отверстие, через которое можно отметить на стене место прохождения проводника или наоборот, место, свободное от всяческого металла — для безопасного сверления в стене, потолке или в полу.

Из всех отзывов можно вывести несколько практических рекомендаций:

• если прибор «звенит» по всей стене, прикоснитесь второй рукой к стене (уберите наводки), работать будет нормально;
• если не разберетесь в показаниях, прочтите инструкцию, там все описано четко — в каких случаях использовать какие режимы.

В общем, при определенном опыте, можно довольно точно определить где находится проводка.

Прибор ПОСП 1

Продукт отечественного производства хорош тем, что позволяет не только обнаружить проводку под напряжением. Он может даже найти обрыв провода в стене. Для этого включенный прибор надо вести вдоль проводника. Пока провод цел, включена световая индикация. В месте, где индикатор потухнет и будет обрыв. Для уверенности провести подобную операцию с другой стороны (можно тест повторить дважды).

Стоит данное устройство немного — 20-25$, но популярность у него не очень высокая, отзывов не нашлось.

Бывают ситуации, что нужно обнаружить проводку, замурованную в стене, или найти ее повреждение. Для этой цели используют детектор скрытой проводки. Он бывает трех типов:

• Электростатический. Плюсы: простая схема, обнаружение на большом расстоянии. Минусы: поиск только в сухой среде, иначе показывает наличие проводки; требуется наличие напряжения на искомых проводниках.
• Электромагнитный. Плюсы: схема также простая, точность обнаружения высокая. Минусы: кроме напряжения требуется, чтобы к проводу была подключена мощная нагрузка (от 1кВт).
• Металлодетектор. Это обычный металлоискатель. Плюсы: напряжение не требуется. Минусы: показывает любой металл. Даже забитый гвоздь помешает . Сложная конструкция.

• Схемы детекторов
• Простейшие схемы

  Со звуковой индикацией

• На полевом транзисторе

  Искатель обрыва провода

• Металлоискатель
