Утечка тока: защита, опасность, признаки, причины и способы устранения

Как избавиться от ударов током в ванной

Если кран с водой бьет током постоянно, или вы чувствуете небольшие разряды и пощипывания прикасаясь к корпусу ванны или трубам, проблему нужно решать быстро. Какие же есть способы борьбы от ударов током в ванной?

Некоторые думают — заземлю ванну и все будет в порядке.

Вы тем самым еще больше увеличите разность потенциалов.

Поэтому начинать следует с проверки всех электроприборов и мест их подключения в электросеть 220 Вольт. Поочередно выключайте их из розеток и проверяйте, что изменилось после каждого отключения. Так можно найти неисправное оборудование.

Причем отсоединяйте от сети не только приборы установленные непосредственно в ванной, но и во всем доме. Причина описанная выше, с повреждением вилки или розетки с заземлением, яркое тому доказательство.

Если виновато не оборудование, а проводка под штукатуркой, некоторые пробуют на вводном автомате щитка поменять местами отходящие фазу с нолем.

Делать этого не рекомендуется. Потому что в квартире может быть зануленная аппаратура.

Правда иногда такая мера помогает. Так как жила с поврежденной изоляцией из фазной становится нулевой и утечка тока через нее на сырую стену или арматуру в ней исчезает. Вот только изоляция в любом случае уже повреждена и дальнейшая работа в таком режиме может привести к пожару!

Если все дело не в поломке именно вашего оборудования и вашей проводке, а в неисправности у соседей, то выявляется это следующим образом.

Выключаете только фазу на вводном автомате или выкручиваете фазную пробку в щитке, и тем самым полностью обесточиваете всю квартиру. Выключение одновременно и фазы и ноля может не дать результата, так как разности потенциалов уже не будет.

Если «пощипывание» не исчезло, то теперь уже точно нужно идти к соседям. Причем это могут быть не обязательно соседи через стенку, а жильцы несколькими этажами выше.

Как отыскать потребителя энергии?

Дальнейший поиск утечки тока в автомобиле производится с помощью блока предохранителей (как правило, установлен под капотом вблизи лобового стекла). Порядок действий такой:

Оставьте амперметр подключенным к контактам аккумуляторной батареи, снимите крышку блока предохранителей.
Поочередно выдергивая из гнезд предохранители, следите за показаниями на дисплее мультиметра. Если манипуляция не дает результата и величина тока остается прежней, вставляйте элемент обратно в гнездо и переходите к следующему.
Когда заметите падение тока до нормы, выясните, какие электроприборы «висят» на цепи выдернутого предохранителя. Ищите «виновника» методом исключения, проверяя каждого потребителя отдельно.

Пример: цепь с повышенным потреблением питает 3 единицы оборудования – прикуриватель, обогреватель заднего стекла и лампу плафона. Разобраться с прикуривателем и лампочкой несложно – надо отключить эти приборы и померить ток на контактах реле, замыкающих цепь подогревателя. Если показания превышают норму, отсоедините разъем нагревательного элемента и попробуйте заменить реле. Несколько потребителей запитано от аккумулятора напрямую, минуя блок предохранителей. Сюда относится электронный блок управления двигателем, стартер и генератор. Если манипуляции с плавкими вставками не принесли результата и показания дисплея не изменились, переходите к проверке электрогенератора:

Отсоедините положительную клемму аккумулятора.
Открутите от генератора питающий провод и обмотайте оголенный конец любым диэлектриком (можно ветошью), дабы избежать короткого замыкания.
Подсоедините к разрыву цепи батареи мультиметр и проверьте величину тока. Если в генераторе вышел из строя диодный мост, потребление снизится до нормы.

Как правило, пробитый диод генератора вызывает большое потребление тока, измеряемого амперами. Нагруженная обмотка выступает в качестве электромагнита, что легко проверяется с помощью металлического ключа, приложенного к шкиву агрегата. Если ключ притягивается, электрогенератор наверняка неисправен и расходует энергию аккумулятора впустую.

Аналогичным образом можно замерить утечку тока в других цепях, подключенных напрямую. Загляните в электрическую схему авто и поочередно отсоединяйте провода, минующие блок предохранителей. Если по разным причинам мультиметр отсутствует, попытайтесь решить проблему такими способами:

внимательно осмотрите автомобиль внутри на предмет горящей лампочки в бардачке либо багажнике;
попробуйте рукой стекла, куда встроены электрические подогреватели;
проверьте, не нагреваются ли сиденья;
полностью отключите охранную сигнализацию и магнитолу с усилителем.

Столкнувшись с утечкой тока и разрядкой батареи, вспомните, какое нештатное оборудование довелось установить на машину в последние дни. Причина наверняка кроется в неправильном подключении устройства.

Утечка тока и способы ее устранения

Поскольку нашей главной аудиторией являются читатели с небольшими знаниями в области электротехники, ограничимся общим описанием подобного явления. Рассматриваемая сегодня утечка тока по своей сути является нежелательным протеканием электричества по пути, непредназначенному для этого. Чаще всего происходит движение по трубам, корпусам приборов, отсыревшей штукатурке и другим конструктивным элементам в доме.

Причинами возникновения могут быть многие факторы, но на практике благоприятные условия для утечки возникают при повреждениях изоляционного слоя. Разрушение его целостности происходит в результате термических процессов, постепенного старения, механического воздействия. Спровоцировать нежелательные моменты способно длительное нахождение токопроводников под перегрузкой. Более детально во всем этом постараемся разобраться в сегодняшней статье.

Основные электрические опасности в доме или квартире

Короткое замыкание

Кроткое замыкание это единственная опасность, от которой нельзя застраховаться на этапе монтажа, за исключением ошибок монтажа. Как правило, короткое замыкание, а это касание двух фазных проводов или касание фазного и нулевого проводов, возникает неожиданно. Причин возникновения короткого замыкания масса:

случайное повреждение электропроводки, например, при сверлении стены или падении тяжелого предмета на провод электропитания бытового прибора;
неисправность бытового прибора;
баловство детей или глупость взрослых.

Сопровождается короткое замыкание возникновением сверхтока в цепи и как следствие выделении огромной тепловой и световой энергии. Вспышка от короткого замыкания ослепляет, а тепло плавит место касания проводов. Если не предусмотреть защиту от короткого замыкания, то пожар не минуем.

Правила защиты от короткого замыкания следующие:

1. Группы розеток электропроводки защищаются автоматическими выключателями типа «С» номиналом 16 ампер. Сами розеточные группы объединяют не более 8 бытовых розеток, а электропроводка розеточных групп делается медным электрическим кабелем с сечением жил не 2,5 мм2.

2. Группы освещения защищаются от короткого замыкания автоматами защиты типа «С» номиналом 10 ампер. Сами группы освещения объединяют не более 10 светильников, а электропроводка групп освещения делается медным электрическим кабелем с сечением жил не 1,5 мм2.

3. В доме могут быть мощные бытовые приборы (стиралка, бойлер, плита, посудомойка). Для них монтируются отдельные групповые цепи, для каждого своя. Электропроводка отдельных групп делается медным электрическим кабелем с сечением жил 4 мм2. Защищаются отдельные групповые цепи автоматом защиты типа «С» на 32 Ампера.

Перегрузка сети или повышение допустимого тока

Вторая опасность, которую провоцируем мы с вами это перегрузка цепи. Перегрузка это включение в конкретную электрическую цепь излишнее количество бытовых приборов, суммарная мощность которых будет больше расчетной мощности этой цепи. Как следствие перегрев кабелей электропроводки, выход её из строя и возникновение пожаров.

Защита от поражений током

В любой электрической цепи должна быть предусмотрена защита живых существ от поражений электрическим током. Для этого предусматривается защита всех групп дома автоматическим выключателем с встроенной дифференциальной защитой (дифференциальный автомат) или производится установка УЗО (устройства защитного отключения) в каждую групповую цепь после автоматов защиты этой группы.

Защита от пожара

Практика показывает, что основной причиной возникновения пожаров, является не короткое замыкание и перегрузка, а утечка тока в силовых щитах дома (квартиры). Большие токи в щитах, даже при малой утечке, вызывают сильное искрение, а пыль в щитах, становится «запалом» пожара.

Защита от импульсных перенапряжений

Под импульсными перенапряжениями понимаем удары молнии и близость мощных воздушных линий электропередачи. Защита осуществляется на уровне главной цепи (ввода) от ударов молний установкой УЗИП (устройство защиты от импульсных перенапряжений).

Причины и источники возникновения

Как мы помним из школьного курса физики, для образования электрического тока необходимо, чтобы возникла разность потенциалов между двумя участками цепи. Принцип возникновения блуждающих токов – аналогичный. Только роль проводника в данном случае исполняет земля.

На территории современных городов и населенных пунктов находится множество электрифицированных объектов, начиная от ЛЭП и заканчивая рельсовым транспортом, включая оборудование тяговых подстанций. Их объединяет один фактор – расположение на земле. Это приводит к довольно специфичному взаимодействию с последней, проявляющемуся в виде появления блуждающих токов. Ниже представлена таблица, которой приводятся их потенциальные источники и условия образования электросвязи связи с почвой.

Таблица 1. Потенциальные источники.

Название объекта	Взаимосвязь с землей
Различные виды распределительных устройств, оборудование подстанций, ВЛ с нулевым проводником (глухозаземленная нейтраль), подключенным к повторным заземлителям.	При наличии на объекте ЗУ.
ВЛ сетей с изолированной нейтралью, кабельные магистрали.	Возникает при повреждении изоляционного покрытия токонесущих элементов кабелей.
Рельсовый электротранспорт, системы с заземленной нейтралью.	Наличие технологической связи между одним из проводников и землей.

Как он протекает

Вариант первый. Корпус или каркас электроустановки (холодильник, системный блок, стиральная машина и прочее) касается металлического проводника, имеющего контакт с землей. Это может быть батарея отопления, сырой бетонный пол в квартире, другая электроустановка, подключенная к заземлению. В точке касания замыкается цепь, и возникает тот самый ток утечки. В чем опасность? Локальный нагрев точки касания может привести к возгоранию. Если контакт надежный, сила тока возрастет до порога срабатывания устройства защиты (вводной автомат на щитке питания). При слабом касании будет наблюдаться искрение и тот самый локальный нагрев. Чаще всего это приводит к оплавлению и дальнейшему повреждению питающих проводов. Кроме того это явление провоцирует электромагнитные помехи.
Вариант второй. Корпус электроустановки не имеет контакта с заземленными предметами и сам не заземлен. При касании внешних панелей человеком, возникает нагрузка (тело человека является проводником), и через организм протекает электрический ток. Поскольку сопротивление в данном случае велико, сила тока недостаточна для срабатывания автоматов защиты. А вот вред здоровью, вплоть до летального исхода, может быть нанесен. Надеяться на то, что пользователь будет обут в обувь с резиновой подошвой недопустимо. Равно как считать, что пол с покрытием из линолеума защищает вас от поражения электротоком. Тем более, что при работе стиральной машинки, руки у хозяйки чаще всего мокрые, что снижает сопротивление кожи.И если в первом случае достаточно правильно подобранного автомата защиты, вариант второй требует более продвинутых мер. Например, включение в цепь питания УЗО, которое реагирует на небольшой номинал тока утечки, и провоцирует срабатывание защитного автомата.

А как определить, есть проблема или нет? Для измерения тока утечки обычно вызывают бригаду мастеров электриков, которые проводят поиск проблемных установок с помощью прибора. На промышленных объектах эта процедура обязательна, равно как и при вводе в эксплуатацию жилого фонда. На крупных предприятиях больших городов — таких, как Москва, даже существуют штатные подразделения специалистов по этому вопросу.

А как самостоятельно проверить ток утечки в квартире или жилом доме? Ощущение покалывания электротоком, когда мокрой рукой касаешься корпуса стиральной машины — сомнительная и опасная диагностика.

Как определить, поврежден ли электроприбор?

Классическим средством измерения сопротивления изоляции является мегомметр, но, так как такой прибор в домашнем обиходе вещь довольно редкая, для этой цели можно использовать простейшие и доступные средства измерения, такие как индикатор напряжения и мультиметр.

Другой вариант — проверить утечку тока индикатором напряжения. Такой способ проверки можно использовать в том случае, если проверяемый электроприбор имеет металлическую оболочку. В случае, когда есть сомнения в исправности и безопасности пользования прибором, наличие или отсутствие утечки можно проверить отверткой-индикатором, предназначенным для поиска фазы в сети. Для этого необходимо при включенном потребителе прикоснуться жалом отвертки-индикатора к металлическому корпусу электротехнического устройства, если произойдет даже слабое срабатывание индикации фазоискателя, проверяемый потребитель неисправен и представляет опасность. Более подробно о том, как использовать индикаторную отвертку, мы рассказали в отдельной статье.

Утечка тока на корпус в приборе с металлической оболочкой может быть вызвана не только потерей сопротивления изоляции. Причиной этого может служить обрыв перемычки заземляющей металлический корпус изделия, в том случае, если предусмотрена система заземления.

Важно! Во время проверки необходимо соблюдать осторожность и исключить прикосновение руками металлического корпуса изделия и жала отвертки. Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании

Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте

Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте

Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте.

Проверка мегомметром. Порядок проверки такой же, как в случае с мультиметром. Пользуясь мегомметром, необходимо помнить, что при вращении его рукоятки на выходе этого прибора генерируется напряжение от 500 до 1000 Вольт, которые могут безвозвратно вывести из строя слаботочные электронные элементы оборудования.

О том, как пользоваться мегаомметром, мы рассказывали в отдельной статье на сайте!

Причины возникновения утечки тока

Утечка возникает даже при функционировании оборудования в штатном режиме, но опасность появляется, когда превышен предел дифференциального тока. Допустимая норма может увеличиваться в нескольких случаях.

С электроприбора в квартире или доме

Пробой на корпус в системах: А) TN-C-S, В) TN-C

Напряжение возникает на корпусе бытовой техники (чаще всего водонагревателя или машинки-автомат). Причина заключается в повреждениях ТЭНа или разрывах изоляции. В трехпроводной или двухпроводной схеме подключения оборудования явление проявляется по-разному:

Трехпроводное подключение прибора по схеме TN-C-S. При пробоях заземленного корпуса утечка направляется на шину PE. Электромагнитная или тепловая защита автовыключателя на линии питания активируется.
Двухпроводное подключение прибора с заземлением типа TN-C. Утечка не приведет к срабатыванию автовыключателя и техника продолжит работать до момента образования дифференциального тока. Явление произойдет при касании к корпусу, элементу здания или труб водоподачи. Проводником утечки от прибора к земле будет человек.

В скрытой проводке в доме или квартире

Повреждение изоляции кабеля скрытой проводки

При скрытой организации проводки существуют риски повреждения изолированных жил кабеля. Они происходят в таких случаях:

Превышение нормативного срока эксплуатации. Квартира в доме застройки 50-90-х годов ХХ века оснащается алюминиевой или медной проводкой. Согласно ВСН 58-88 медные токоведущие жилы заменяются 1 раз в 30 лет, алюминиевые – 1 раз в 30 лет.
Неправильное использование. Перегрузка электросети приводит к нагреву и разрушению изоляции кабеля питания.
Механические повреждения проводников тока. Возникают, когда нарушена технология монтажа или неправильно просверливались стены.

Это интересно: Бездоговорное потребление электроэнергии — ответственность и расчет стоимости

Принцип подключения потребителей к бортовой сети авто

Электрическая схема подключения фар

Протекание электрического тока по проводнику возможно лишь в том случае, когда тем или иным образом замкнута электрическая цепь. То есть, в случае «штатного» расходования электроэнергии цепь: клемма АКБ «плюс» – потребитель – клемма «минус» должна не иметь разрывов. Конечно, это максимально упрощенная схема цепи. В автомобиле большинство потребителей подключается по более сложной схеме, в связи с чем неподготовленному человеку трудно разобраться в ней. Для того, чтобы не вести поиск неисправности вслепую, возьмём для наглядности схему, представленную на рисунке выше. Как видите, лампы и клемма 85 реле имеют общий «минус» – на авто он соединён зачастую с кузовом – «массой». Положительный же провод «разрывается» выключателем. При замыкании контактов выключателя ток проходит через катушку реле, подключенную к контактам 86 и 85. Катушка, благодаря электромагнитному полю, замыкает контакты 87 и 30 и ток проходит через лампы.

Перед проверкой утечки тока мультиметр ставят в режим амперметра

Практически все электроприборы автомобиля работают по схожей схеме – только, как правило, их цепи размыкаются ещё одним выключателем – замком зажигания, а в положительный провод «врезается» плавкий предохранитель. Реле и предохранители для удобства объединены в монтажный блок (или даже два). Всё это говорится здесь для того, чтобы вы не растерялись при виде массы жгутов проводки и для того, чтобы, мысленно разделив множество объединённых цепей на небольшие схемы, вели поиск места утечки тока целенаправленно, ничего не пропуская. Естественно, что некоторые приборы объединены в общие сети, но, тем, не менее несложно представить их множество как один потребитель – но несколько «расширенный» в пространстве. Причинами же утечки тока в автомобиле могут стать нежелательные «подключения» различных цепей либо друг к другу, либо к «массе» автомобиля из-за повреждённой изоляции проводов или из-за грязи, образующей «мостики» для тока.

Статья в тему: Машина бьет током: разбираемся и устраняем проблему

Как самостоятельно проверить с помощью бытового мультиметра или индикаторной отвертки утечку тока

С утечкой тока довольно часто сталкиваются профессиональные электрики во время обследования электропроводки, особенно старой, электроприборов ненадлежащего качества и другого электрооборудования. Проблема тока утечки также довольно часто встречается и при эксплуатации автомобилей и обуславливает быструю разрядку аккумуляторной батареи. В этой статье будут рассматриваться действия по выявлению утечек электричества относительно домашней сети 220В, но принципиальных различий между ней и автомобильной электросетью нет.

Причины возникновения утечки тока довольно банальны, со временем изнашивается защитная изоляция провода, меняются её характеристики. При неправильной эксплуатации проводки на изоляции провода появляются заломы, трещины, потёртости. Главная задача изоляции проводки и токопроводящих элементов — защищать человека от поражения электрическим током и предотвратить утечку электричества.

Даже новые электроприборы и проводка имеют небольшие утечки тока. Практически любая изоляция не идеальна, особенно это касается дешевого кабеля низкой ценовой категории. На дешевой электропроводке, как правило, с завода есть микротрещины, она менее устойчива к температурным и перепадам влажности, часто встречаются мелкие дефекты толщины. Неправильная эксплуатация, перегрев провода при нагрузках превышающих расчетные — всё это выводит изоляцию из строя и приводит к утечкам тока.

Утечку тока можно определить по следующим характерным признакам – прикосновение к корпусу электроприбора, стене, трубопроводу вызывает легкое покалывание в кончиках пальцев. Но будьте осторожны — величина истекания не превышающая величину в 10 мА считается безопасной, но ток утечки более 30 мА смертельно опасен.

Если у вас возникло подозрение на утечку тока, необходимо сразу обесточить помещение и вызвать профессионалов. Автомобиль со значительными утечками также эксплуатировать небезопасно. Вторым признаком утечек тока является непропорционально использованию повышенный расход и как следствие большие счета за электроэнергию или разрядка аккумулятора в автомобиле.

Какими приборами можно зафиксировать утечку электричества?

Специалисты электролаборатории используют профессиональный прибор для измерения сопротивления изоляции — мегаомметр. Такие приборы стоят довольно дорого, в быту не используются.

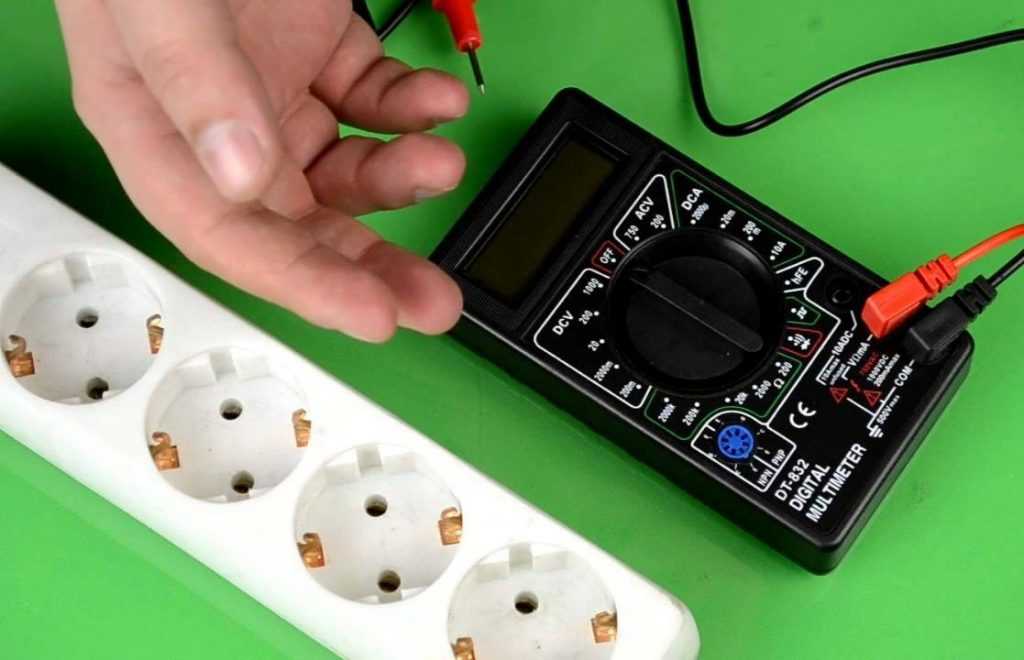

У многих дома или в гараже, можно встретить бытовой мультиметр и индикаторную отвёртку, ими и можно самостоятельно приблизительно обнаружить место утечки тока или электроприбор с дефектной изоляцией.

Что бы с помощью «бытового мультиметра» проверить сопротивление изоляции электроприбора, необходимо обязательно полностью отключить проверяемый прибор от электросети. На мультиметре перевести регулятор в положение 20 МОм. Одним щупом прикоснуться к штырю вилки, вторым металлической части электроприбора, лучше последовательно в нескольких местах. Если на дисплее отображается цифра «1», то тока утечки нет, изоляция исправна, показатели на экране ниже единицы свидетельствуют о токах утечки и чем ниже показатель, тем больше ток утечки.

Если у вас нет мультиметра, то обнаружить утечку можно обычной, даже самой дешевой индикаторной отвёрткой. Современные индикаторы чувствительны даже к небольшим токам. Алгоритм действий еще проще, необходимо включить прибор в сеть и коснуться жалом отвертки до металлических частей прибора, трубопровода или стен в нескольких местах. Лучше предварительно затенить помещение, если ток утечки присутствует, индикатор засветится с разной степенью интенсивности.

Как отыскать место утечки в электропроводке или кабеле

Найти дефект изоляции в скрытой проводке без специального оборудования невозможно. В этом случае необходимо вызывать специалисты электротехнической лаборатории. В открытой можно визуально внимательно осмотреть провод на предмет повреждений изоляции, особенно в местах соприкосновения кабеля со стенами, стояками, металлическими деталями.

Воровство эл.энергии или недобросовестные соседи

Первой и самой распространенной причиной на которую грешат люди — недобросовестные соседи. Сразу возникают подозрения, что они пытаются украсть немного эл.энергии и сэкономить лишние киловатты. Это может быть вызвано проведением у них капитальных работ по ремонту квартиры и связанных с этим подключением больших нагрузок — сварочные аппараты, электрические тепловые пушки и т.д.

Либо в зимний период времени при недостаточной температуре батарей центрального отопления, очень часто начинают пользоваться мощными обогревателями и отопителями. Естественно все это можно попытаться подключить путем незаконного наброса проводов к проводке помимо счетчика.

Правда не всегда соседи могут быть виноваты сознательно! Поэтому сразу обвинять их в воровстве электроэнергии не спешите.

В домах старой постройки с системой заземления TN-C, нет отдельного заземляющего проводника. Но многие в последнее время, все равно выполняют проводку трехжильными кабелями.

И это с одной стороны правильно. Попадет дом под реконструкцию, изменится система заземления на TN-C-S, а у вас уже все будет готово. Но до этого момента подключать такой проводник не спешите.

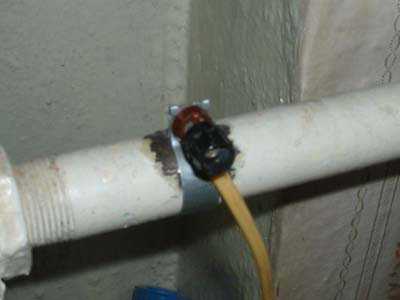

Однако некоторые, не дожидаясь реконструкций, в качестве заземлителей банально используют стояки ближайшего водопровода. И сразу подключают к нему, ту самую третью жилу заземления. Которую в свою очередь подсоединяют на корпус электроприбора.

И если у этого прибора пробивает изоляцию, то фаза как раз таки и попадет через трубы в соседние квартиры.

Как обнаружить утечку?

Мнение эксперта
Владислав Пономарев
Инженер-конструктор, изобретатель

При отключении всех приборов счетчик все равно будет крутить электричество – это предстает доминирующим признаком утечки.

Существуют и специальные аппараты, считывающие уходящий «не туда» ток.

На некоторых счетчиках загорается при неисправности светодиод «земля», который указывает на утечку. Но порой он горит и при нормальной функциональности проводки, если установлены дешевые блоки питания или лампы накаливания.

При кратковременных ударах током о заряженный предмет, необходимо измерить напряжение и соседнего прибора, чтобы установить причину.

Например, между водопроводной трубой и стиральной машиной, или трубами отопления и канализации. Замер дифференциальных токов производится мультиметром с режимом амперметра. После этого сравнивают полученные показатели с допустимыми по ГОСТу.

Если в квартире или частном доме имеется бойлер, то это также источник прохождения тока, требуется проверить. При утечке возникает чувство, будто вода вызывает легкие покалывания в кончиках пальцев рук и ног.

Можно использовать авометр. Показания выводятся в омах, если ответ выдает несколько сотен ом, то произошло нарушение изоляционной системы.

Что такое утечка тока и чем она опасна

Эквивалентная схема 3-х фазной электросети с изолированной нейтральюНачнем с терминологии. Точное определение этого явления описано в ГОСТ 61140 2012 и ГОСТ 30331.1 2013, далее дословно: «Электрический ток, протекающий в землю, открытые, сторонние проводящие части и защитные проводники при нормальных условиях». Для более детального описания явления приведем в качестве примера эквивалентную схему 3-х фазной электрической сети IT (изолированная нейтраль).

Обозначения:

А, В, С – фазы сети.
Ra, Rb, Rс – величина активного сопротивления между землей и каждой фазой.
Са, Сb, Сс – параметры емкости линий относительно земли.
Ua, Ub, Uc – напряжение каждой из фаз по отношению к земле.
Ia, Ib, Ic – токи утечки.

В приведенном примере активное сопротивление Ra, Rb, Rс не стремиться к бесконечности, а вполне измеряемая величина. Соответственно и токоведущих проводников емкость относительно земли (Са, Сb, Сс) будет какую-то величину больше нуля. Следовательно, в токоведущих частях с напряжениями Ua, Ub, Uc будут образовываться токи утечки Ia, Ib, Ic.

Пути таких токов напрямую зависят от того, какой тип заземления используется в системе. В приведенном примере с изолированной нейтралью (IT), утечка происходит через изоляцию проводов в токопроводящие элементы оборудования. Из них по проводникам, соединенным с ЗУ, уходит в зону растекания (локальную землю).

В системах с глухозаземленной нейтралью (TN) ток утечки по шине PEN течет до ЗУ на вводе электропитания.

Нормы потребления

Усредненные значения потребления тока автомобильным электрооборудованием в режиме ожидания:

Охранный комплекс в дежурном режиме от 20 до 50 мА.
Память контроллера системы впрыска топлива 5 мА.
Магнитола 3 мА. Исключение составляет магнитола, имеющая встроенный bluetooth и подключенная так, что ее можно слушать без ключа в замке зажигания. Она потребляет около 150 мА.
Видеорегистратор от 10 до 80 мА. Тем больше чем хуже заряжен встроенный аккумулятор.

Соблюдайте осторожность при работе с автомобильной электрической системой. Защитите глаза и кожу

Точно так же, помните, что изменения, внесенные в электрическую систему должны быть в пределах нормы (правильно установленные предохранители с необходимым значением тока) при добавлении или замене чего-либо электрического, будь то послепродажная замена или замена запчастей от оригинального производителя оборудования).
Во все большим числе моделей, сделанных после 2003 года при отключении аккумулятора будет сброшен модуль управления трансмиссией (PCM), требующий модули переучиваться. В некоторых случаях это требует заводские инструменты сканирования. Лучше всего отдать такие автомобили либо к автодилеру или экспертам по автомобильным электрическим системам.
Не забудьте проверить прикуриватель и розетку. Иногда монеты могут упасть туда и вызвать короткое замыкание.
Некоторые послепродажные системы сигнализации могут помешать проверке, сделав ее слишком долгой или шумной, и не стоящую затраченных усилий. Если это так, нужно обратиться за профессиональной помощью.
Будьте осторожны, работая с аккумулятором в автомобиле.

Среди владельцев авто часто встречается ситуация, когда с утра машину никак невозможно завести, хотя вечером всё было хорошо. Нередко такое может произойти после длительного простоя. Иногда хозяева сами забывают выключить что-то, и тем самым разряжают аккумулятор. Но чаще всего причинами неисправности являются загрязнённые цепи, повреждённая или некачественная изоляция, неправильно установленное оборудование. Подобные утечки в системе электрооборудования приводят к , а в крайних случаях — к короткому замыканию и могут вызвать пожар. Если днём возгорание можно обнаружить и потушить, то ночью автомобиль может сгореть полностью и нанести большой ущерб окружающему имуществу.

Утечка тока — частая проблема, с которой сталкиваются автолюбители
