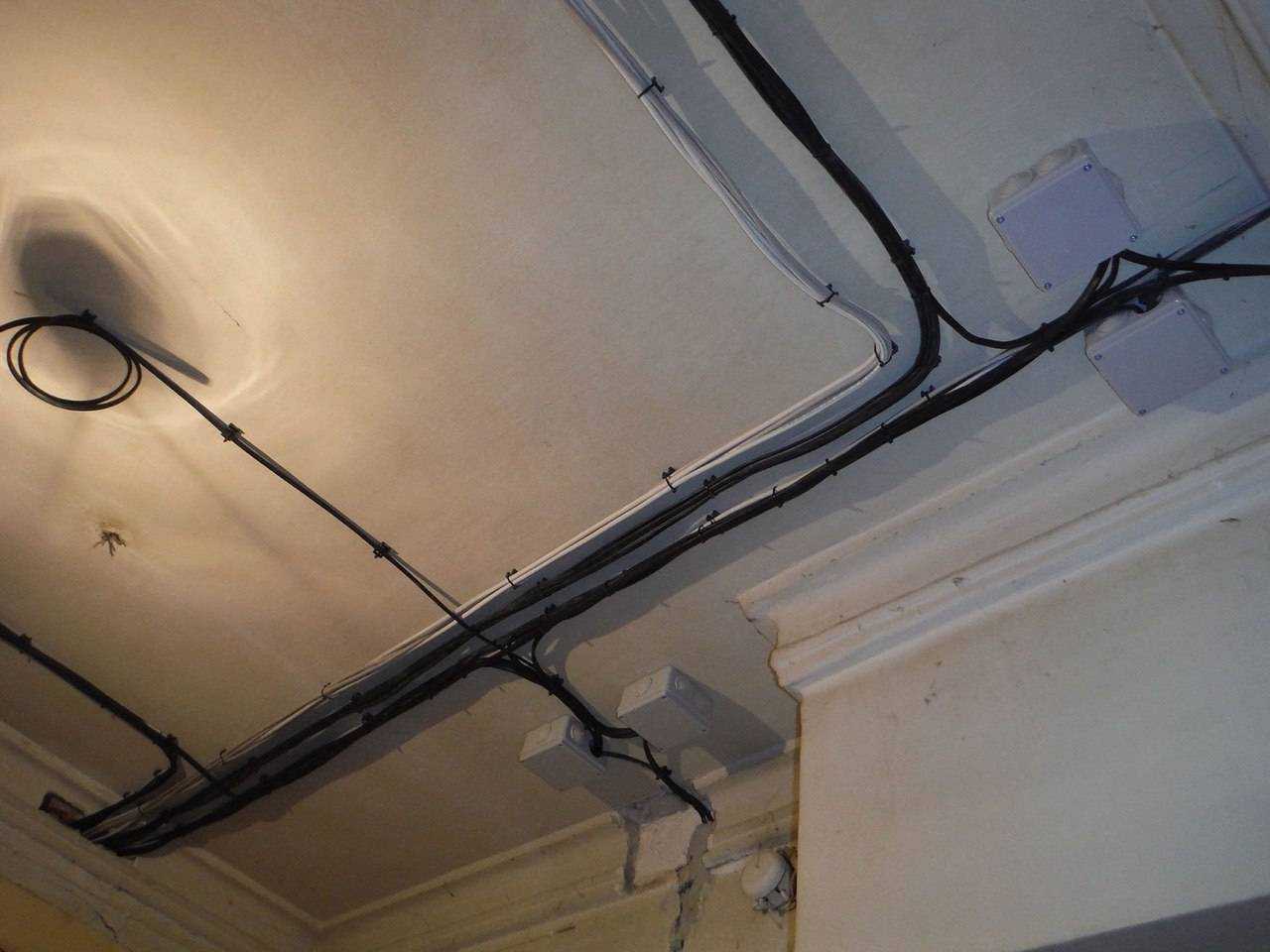

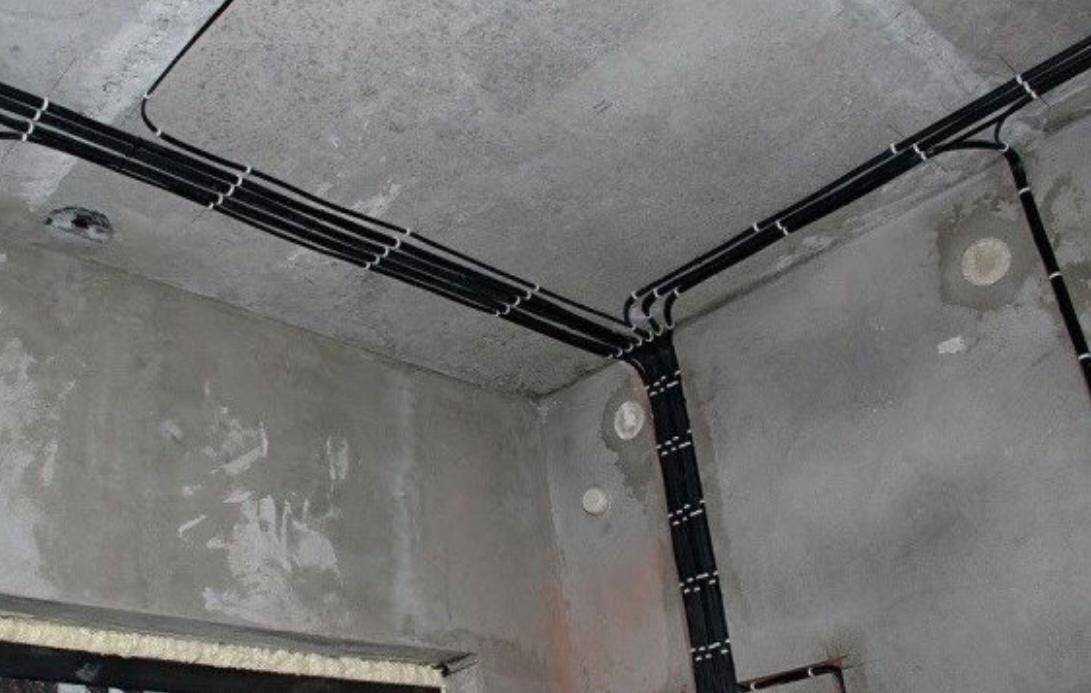

Укладка проводов по потолку без гофры

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

Лёгкая разводка компонентов по помещению.
Беспроблемное обслуживание, замена деталей в случае необходимости.
Безопасность. Не потребуется даже запоминать особенности расположения.
Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Деформация стен

Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Какой выбрать кабель для скрытой электропроводки под ГКЛ

Лучший вариант – использовать кабель типа ВВГнг (негорючий), и затянуть его в гофротрубу ПВХ. Ещё лучше – использовать кабель ВВГнг-LS. Его можно прокладывать без гофры, так как у него двойная общая изоляция. Этот кабель имеет круглую форму, поэтому меньше цепляется при протяжке и его удобнее укладывать.

Однако, про больших объемах становится ощутимой разница в цене. Поэтому я в основном использую для электромонтажа кабель ВВГнг, он подходит в большинстве случаев, его можно назвать универсальным для электропроводки в доме.

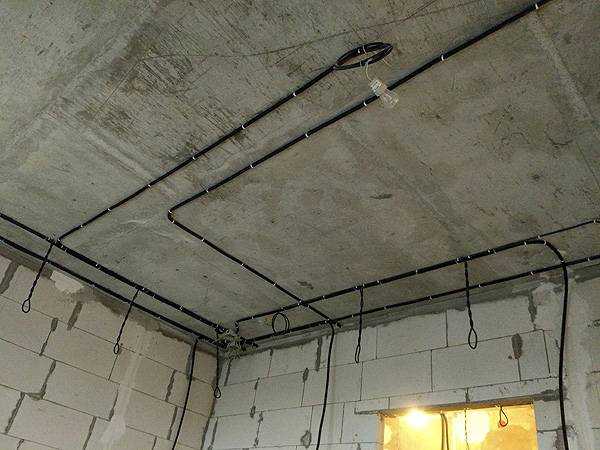

В данной статье электрокабель проложен без гофры по нескольким причинам.

Расстояние для прокладки кабеля в некоторых случаях менее 16 мм (диаметр гофры), и гофротруба элементарно не пролезет.
Проложенный кабель жестко закреплен с двух концов, что исключает его натяжку и возможное повреждение изоляции.
Кабель прокладывается очень аккуратно, чтобы исключить механическое повреждение изоляции.

Самые часто допускаемые нарушения требований ПУЭ

Самая серьезная ошибка, допускаемая дома во время прокладки силовой линии, когда электрическая сеть прокладывается без обращения внимания на местоположения различных коммуникационных трубопроводов с учетом перспективы. Это относится к расположению кабельной проводки, интерьерных аксессуаров, расположенных на потолке.

Другие ошибки:

прокладывание телефонного, телевизионного кабеля внутрь одной гофры вместе с силовой кабельной линией;
проект электропроводки предусматривает расчет нагрузки для каждой комнаты без учета одновременного включения электрических приборов;
рассчитывается электропроводка без запаса;
выбран кабель или гофра недостаточного сечения.

Для создания надежной, безопасной кабельной линии на потолке лучше избегать таких ошибок.

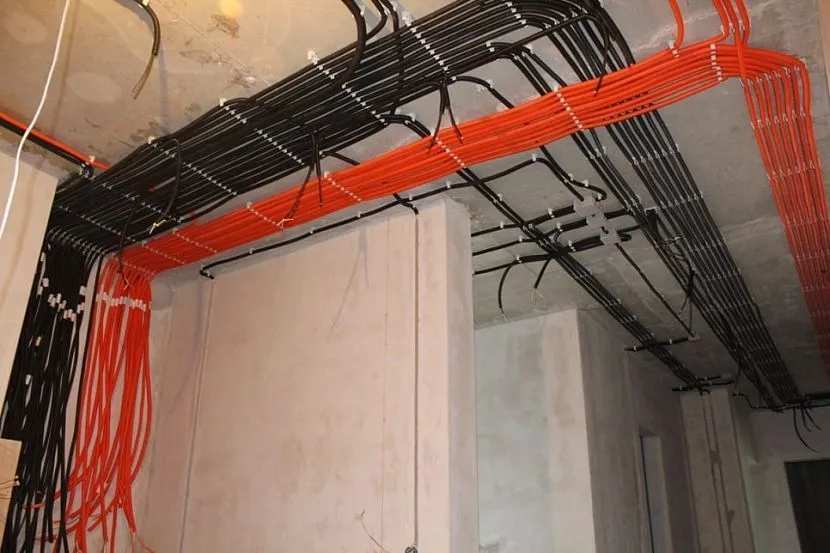

Электромонтаж с прокладкой проводки по потолку Источник profi220.ru

Нужна ли гофра?

Этот вопрос регламентируется ГОСТ Р 53315-2009. В этом нормативно-правовом акте сказано, что в жилых помещениях монтаж проводки должен осуществляться кабелем с медными жилами с оболочкой, которая препятствует распространению горения и имеет низкие дымовые и газовые выделения.

Под эти характеристики подходит ВВГнг-LS, а также его аналоги, которые имеют большую степень защиты.

Разбираясь можно ли прокладывать данный тип кабеля без использования гофры человек должен обратиться к Правилам Устройства Электроустановок (ПУЭ), согласно которым ВВГнг-LS относится к проводам, имеющим защиту из трудносгораемого материала. Такие проводники могут монтироваться:

открыто – по конструкциям из различных материалов;
скрыто – по трудновоспламеняющемся основаниям.

Иными словами, если открытые жилы будут контактировать с материалом, который не сможет воспламениться, а также не будет проводить электричество, разрешается монтаж проводки без гофры.

Если провод окружают основания, которые могут воспламениться от контакта с проводами, наличие защитной оболочки является обязательным элементом монтажа. Причем она должна быть выполнена из несгораемого материала.

Чтобы разобраться, влияет ли использование гофрированных электротехнических труб на пожарную безопасность помещения достаточно лишь взглянуть на их технические характеристики.

Из таблицы видно, что гофра не поддерживает горения. Это же можно сказать и о ВВГнг-LS. Анализируя вышесказанное можно сделать вывод, что монтаж данного кабеля может быть осуществлен без гофры, если его прокладка не ведется рядом с легковоспламеняемыми материалами. Использование такой проводки позволяет существенно сократить время монтажа, а также удешевить процесс.

Когда применение гофры обязательно

Если места, в которых произведен монтаж кабеля будут подвергаться механическим повреждениям, прокладка проводки осуществляется только в гофрированной трубке.

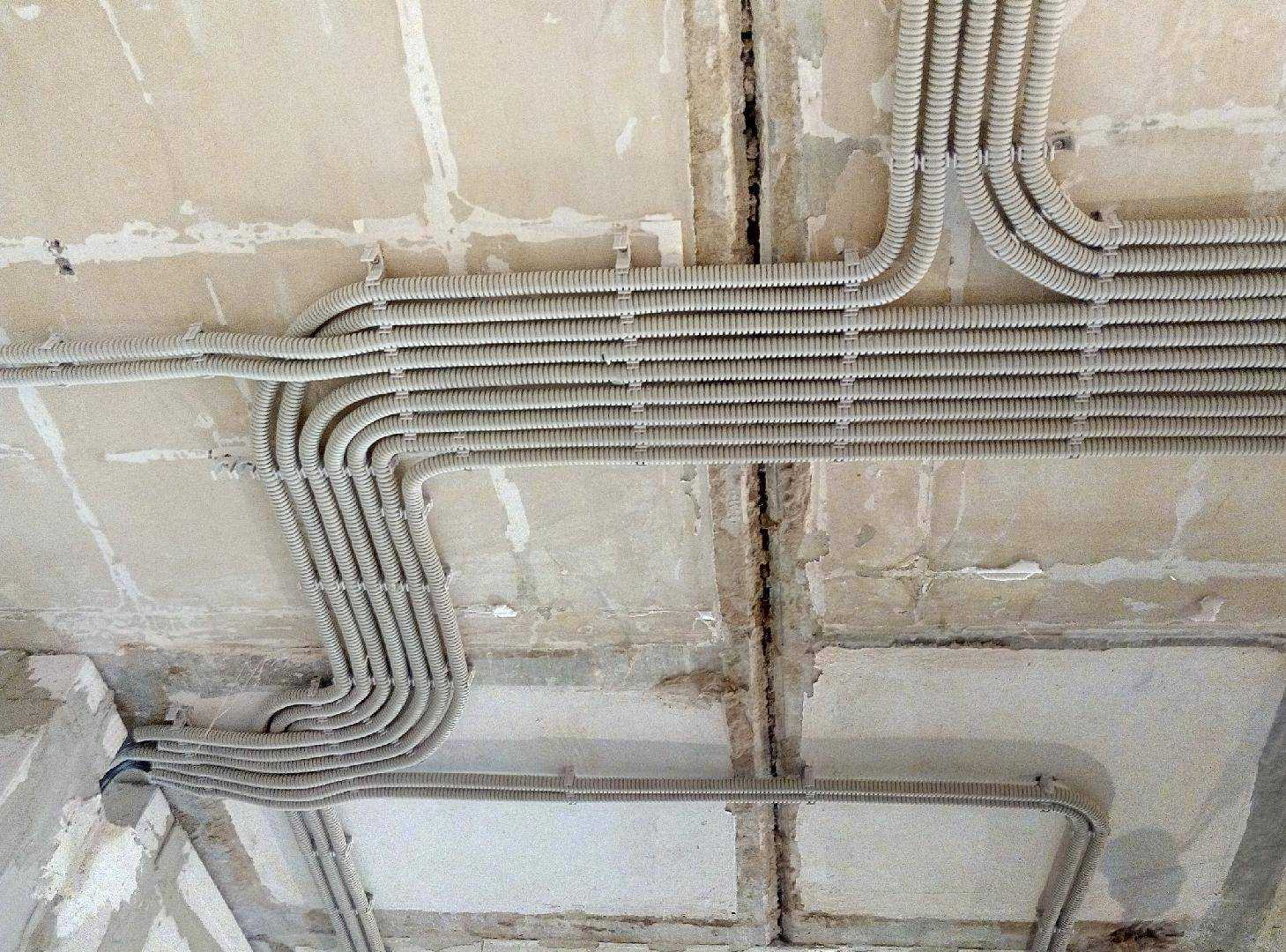

Особенности монтажа электропроводки в гофре открытым способом

При монтаже открытой электропроводки согласно требованиям ПУЭ расстояние от гофрированной трубы до сгораемого основания должно составлять не менее десяти миллиметров. Понятно, что, например, в деревянном доме такое условие выполнить невозможно без применения специальных прокладок. Часто для таких целей используется пенофол, обладающий наиболее сбалансированным сочетанием цены и качества. Следует учитывать, что для соблюдения требований пожарной безопасности прокладка должна выступать на 10 мм во все стороны от границы пластикового гофра.

Согласно ПУЭ допускается монтаж открытой электропроводки в помещениях на высоте от двух метров над поверхностью. Использование гофры позволяет обойти это ограничение, так как они все обладают необходимой степенью прочности для защиты кабелей от повреждений проникающими предметами диаметром сверх 12.5 миллиметров (IP20). Ведь согласно тому же ПУЭ выполнение этого условия позволяет осуществлять монтаж открытой электропроводки в помещениях на любой высоте, но при этом стоит учитывать, что проводку такого типа нельзя использовать на крышах за исключением места ввода кабеля в здание.

Плюсы и минусы

Главным достоинством размещения электропроводки за натяжным потолком является ее незаметность. Не нужно штробить плиты, либо придумывать другие способы скрыть ненавистные провода, ведь полотно надежно спрячет все огрехи отделки.

При этом на прокладку кабеля без штробления придется потратить гораздо меньше сил, времени, и материалов.

Можно выбрать кратчайший путь и проложить провода по диагонали — за ПВХ-пленкой этого будет не видно.

Правда, верным решением будет провести свет по всем правилам, соединяя провода под прямым углом. Такое расположение кабелей делается для того, чтобы при ремонте можно было легко определить их местонахождение, во избежание случайного повреждения.

Испортить проводку, не повредив при этом натяжное полотно — невозможно. Если же потребуется ремонт, то ПВХ-пленку придется снимать, и провода окажутся на виду. Поэтому не имеет большого значения, как будет сделана разводка кабелей.

Гофра в стенах

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

Фактически и в ПУЭ и в СП двояко сказано одно и тоже – без гофры можно, в гофре — нужно.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Основные правила монтажа проводки в потолке

Поочерёдно при составлении бумаг выполняют такие действия:

Определяют место, откуда электричество подаётся к локальному участку.
Выделяют точки, где потребляется электричество.
Выбирают место установки для компонентов защиты.
Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.

Только фазовый провод разрывают все выключатели

Иначе даже процедура замены лампочек заканчивается ударом током.
Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
Важно правильно выбрать не только основной вид проводов, но и сечение.
Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации

Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
Далее устанавливаются распределительные коробки.
Трубки нарезаются, пока длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
Отдельные части труб соединяются, стандартный вариант – сварка.
Кабеля прокладываются по трубам при помощи протяжки.
Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
После допускается проверка проверки работоспособности.

Бетон

По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
Укладка кабелей – свободная. Натяжение отсутствует.
По приложенному к стене шпателю легко проверить показатель углубления.
Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Гипсокартон

Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала

Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка

Натяжной потолок

Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.

Вне конструкции размещаются проходные, распределительные коробки.

Можно ли прокладывать кабель без гофры?

У многих, кто решил построить дом под ключ или полностью заменить проводку в доме, может возникнуть вопрос, касающийся того, какой провод можно прокладывать без гофры. Стоит знать, что оптимальный выбор типа кабеля и метода его монтажа обеспечит безопасную эксплуатацию электрической сети при небольших денежных вложениях. Далеко не всегда возникает необходимость в использовании в процессе прокладки кабеля дорогостоящей гофрированной трубы. Но при этом также нельзя забывать и об электробезопасности, требования к которой регламентированы нормативной документацией.

В соответствии с ГОСТ 31565–2012, в помещениях жилого типа допускается прокладка кабелей, имеющих медные жилы и оболочку, не распространяющую горение. Можно рассмотреть кабель ВВГ-нг-LS, но кроме него есть и аналоги, характеризующиеся еще большей защитой.

В ПУЭ 7 указано, что кабель ВВГнг-LS можно прокладывать скрыто или открыто. В первом случае основание для проводки должно быть создано из трудно сгораемого материала. При этом открытая прокладка рассматриваемого кабеля возможна практически на любом материале. Это значит, что наличие гофры в данном случае не является обязательным.

Особенности прокладки кабеля без гофры

Выбор способа монтажа проводника будет зависеть в первую очередь от его типа, а также материала основания, на котором кабель будет крепиться.В случае открытой проводки монтаж осуществляется по конструкциям, относящимся к категории сгораемых материалов, а также в случаях, если штробы сделать невозможно. В таком варианте кабель располагают поверх стены или по потолку, отделка которого является законченной. При этом крепить проводник следует с помощью хомутов (скоб) через каждые 40 см. В местах изгиба закреплять кабель необходимо на расстоянии по 10 см с каждой стороны. Провисание кабеля не допускается.

Прокладка кабеля таким способом проводится в подсобках, подвалах и так далее. При наличии у проводника пожаробезопасной оболочки разрешается открытая прокладка провода без гофры и в помещениях жилого типа.

Можно ли прокладывать провод без гофры в деревянном доме

Монтаж проводника в деревянном доме, отделка которого выполнена в ретро стиле, также возможна открытым способом. Но в таком случае монтаж должен выполняться методом скручивания. Крепление к стенам деревянного дома необходимо выполнять при помощи специальных фарфоровых изоляторов.

Кабели, характеризующиеся ретро дизайном, изготавливаются из медных проводов диаметром от 0,75 до 2,5 кв. мм. Они имеют несколько оболочек: слой ПВХ и шелковая декоративная изоляция со специальной негорючей пропиткой. Также иногда в качестве покрытия используется стекловолокно. Но для обеспечения противопожарной защиты в деревянных домах и банях прокладку кабелей все же рекомендуется проводить в гофре.

Гофра является надежной защитой кабельных изделий от агрессивных факторов окружающей среды. Кроме этого, она может помочь в нестандартном дизайнерском оформлении помещения.

Какой провод можно прокладывать без гофры скрыто?

Любой. Скрытая электропроводка позволяет сохранить эстетику дизайна помещения. Суть ее заключается в том, что кабель прячется внутри стены или скрывается под потолком. Для удобного расположения кабеля внутри стены предварительно создаются штробы. Ширина этих бороздок должна соответствовать толщине кабеля, но не быть меньше. При скрытой прокладке кабеля обходятся без гофры, так как делать борозды под нее значительно труднее. Кроме этого, гофра для скрытой проводки вообще не требуется.

После крепления проводки, сверху наносят штукатурку и заканчивают отделочные работы

Очень важно перед началом монтажных работ выполнить разметку электрической сети.Таким образом, отвечая на вопрос, какой провод можно прокладывать без гофры, можно сделать вывод, что гофра не является обязательным условием для монтажа защищенного кабеля. Ее необходимо использовать только в специальных случаях, указанных в нормативной документации

Если требования к электробезопасности выполняются, как в случае со скрытой проводкой под штукатуркой, то применять гофрированные трубы не нужно. Но в случаях, если кабель не имеет специальной оболочки, не поддерживающей горение, а прокладка осуществляется открытым способом, наличие гофры является обязательным условием требований техники пожарной безопасности.

Электропроводка и безопасность

Большинство возгораний в деревянных домах происходят из-за проблем в электропроводке. Многие ошибки связаны с игнорированием пожарной безопасности, отсутствием защиты от внешних механических воздействий, неправильными расчетами общей нагрузки и последующей покупкой проводов малого сечения.

Отправляясь в магазин электрики, убедитесь, что приобретаете сертифицированную продукцию. Провода должны иметь качественную изоляцию. Старайтесь брать товары известных производителей. Дешевые китайские кабели на деле могут иметь заниженные физические параметры и свойства. Плохая изоляция быстро разрушится, что повысит риск короткого замыкания, перегревов и возгорания.

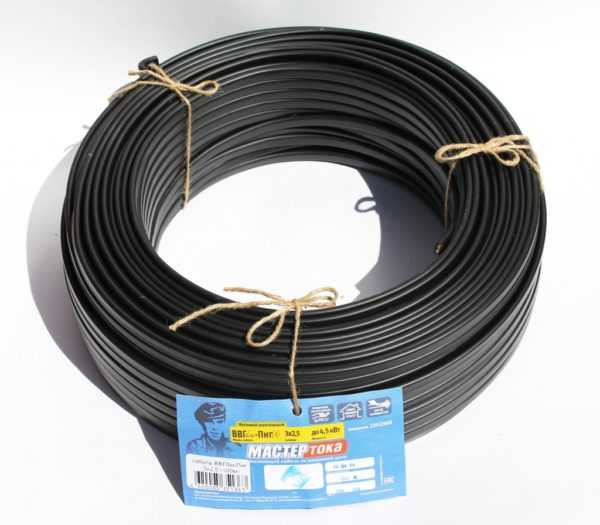

Кабель ВВГнг 3*2,5 с негорючей изоляцией

Обязательно ли использовать гофру или металлорукав

Необходимость применения гофры и металлорукава отпадает, если используется сертифицированная продукция, а монтаж осуществляется со строгим соблюдением правил и рекомендаций. Наличие таких компонентов повышает защиту, но является необязательным, если выполнены все остальные условия.

Правильная организация электрической проводки в каркасном доме снижает вероятность возгорания. Что касается механических воздействий, то ни гофра, ни металлорукав не защитят кабель, если вы будете бездумно вгонять в стену саморезы. Обязательно составьте схематическое отображение мест, по которым были проложены линии электропередач.

Использование металлорукава для проводки в деревянном доме

Во многих статьях пишется про грызунов в деревянном доме. На деле при правильной санитарной обработке древесины вы исключите их появление и предотвратите сценарий, когда мыши перегрызают проводку.

Еще одним негативным моментом применения гофры или металлорукава является подорожание общей стоимости проводки. Какой смысл платить больше, если уровень безопасности и так высокий.

Вы ошибаетесь, если полагаете, что наличие гофры в стене позволит повторно протянуть кабель, не разрушая отделочный слой. Кабельные линии имеют множество изгибов, поэтому представить данный процесс сложно. Придется размещать гофру, диаметр которой будет в несколько раз больше общего сечения прокладываемых проводов. Но это экономически не выгодно и отнимает много места в стене или перегородке.

Допускается организация электропроводки без использования гофры

Проводка и пароизоляция: как тянуть провода в каркасном доме

Электрическая проводка в каркасном доме из дерева должна содержать максимально герметичный контур изоляции. Особенно это касается наружных стен, ведь спрятать целую линию только в перегородках не выйдет.

Один из лучших вариантов — спрятать проводку внутри утеплительных материалов, устанавливаемых перед пароизоляцией со стороны жилплощади. Вероятность повреждения контура сводится к минимуму, а данный зазор позволяет с легкостью установить подрозетники.

Монтаж кабеля в слое утеплителя

Второй вариант — размещение электрического кабеля позади контура пароизоляции. Выполнить это намного сложнее, потребуется больше финансовых средств. Придется сверлить стойки по всей протяженности кабельной линии и протягивать провода. Если коммуникации состоят из нескольких кабелей, то стойка превратится в решето, что снизит ее прочность. Повреждается пароизоляция, приходится выполнять повторную герметизацию.

Монтаж в помещении

Внутри помещений также используют несущие конструкции вроде кабель каналов, труб, лотков. Но здесь не так критичны внешние факторы. Так, при открытом монтаже иногда крепят ВВГ к стене пластиковыми скобами, без дополнительной защиты. Если прокладку делают выше роста человека, такой вариант безопасен, огражден от случайных повреждений.

Общие правила прокладки в зданиях и постройках:

соблюдать горизонтальный, вертикальный уровень;
крепления одиночного кабеля устанавливать не реже 90 см;
пучки проводов закрепляют на расстоянии до 50 см;
от потолка, пола отступать минимум 15-20 см;
от радиаторов отопления — не менее 50 см;
от углов дверных, оконных проемов — 10-15 см.

Нельзя допускать пересечения проводников, прокладывать их вплотную друг другу. В любой схеме должна оставаться возможность замены отдельных участков без демонтажа остальных. Соединения в точках коммутации делают путем скрутки, винтовым способом.

Виды и способы исполнения

По материалу, используемому для проводника, проводка подразделяется на изготовленную:

из меди;
из алюминия. Нормативными документами допускается в настоящее время использование алюминия только для изделий с сечением проводника не менее 16мм2, поэтому внутри зданий такая проводка почти не используется.

По способу исполнения, электропроводка подразделяется на:

открытую, расположенную на поверхностях потолков, стен, по балкам, фермам;
скрытую, расположенную внутри частей, конструкций зданий. Скрытой считается и проводка, выполненная в пустотах перегородок и за потолками.

При прокладке по потолку принимается во внимание и материал перекрытия

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

Нержавеющая сталь

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.

Каким бывает крепеж для электропроводки

Как правильно закрепить провод Выбор аксессуаров, облегчающих жизнь мастерам всех мастей, сегодня просто огромен. Не стал исключением и сегмент рынка, предназначенный для нелегкого труда работников электромонтажа.

В зависимости от способа прокладки проводов, различается и крепеж на электропроводку. В данной статье мы постараемся максимально полно охватить весь современный ассортимент, поэтому она будет полезна как работающим мастерам, так и тем, кто предпочитает делать всё своими руками.

Крепёж для скрытого монтажа

Как правильно проложить проводку в доме, закрепив её так, чтобы в дальнейшем при оштукатуривании или заделывании штроб, она была надёжно зафиксирована и не мешалась? Для этого важно помнить два правила: располагайте провода геометрически правильно в местах, рекомендованных для этого и используйте надёжные крепления. Какие из них предусмотрены для скрытого монтажа, мы рассмотрим в данной главе

Дюбель-хомут

Данное крепление является одним из наиболее распространённых. Оно достаточно легко монтируется и обеспечивает надёжную фиксацию, а цена данного изделия не сильно обременит ваш кошелёк. Существует несколько разновидностей этого крепления, отличающихся друг от друга не только внешне, но и функционально.

Итак:

Самый простой вариант данного изделия – крепление типа «скоба». Представляет собой полоску пластика со стопорящими зазубринами с обоих концов, шириной 6-8 мм. Размер и форма крепления подбирается в соответствии с монтируемым кабелем. Качество фиксации – среднее, так как отсутствует распорный элемент. Поэтому использование таких скоб для потолочного монтажа, может создать некоторые неудобства.

Для закрепления элемента в бетонном или любом другом основании, достаточно продеть через него кабель и установить в заранее просверленное отверстие нужного диаметра. Для большей надёжности рекомендуется устанавливать скобы на расстоянии друг от друга в 50 – 60 см.
Данный тип крепежа предназначен для проводов диаметром 6-25 мм. Также возможно крепление пучков кабелей, для чего необходимо учесть тип изоляции, который должен подходить для групповой прокладки.

Наличие распорного элемента увеличивает надёжность

Следующий вид – это дюбель-хомут с распором. Конструкция данного изделия существенно отличается от рассмотренной выше. На фото видно, что в её составе присутствует прочный пластиковый стержень, который забивается молотком, после установки зубчатой части в монтажное отверстие.

Данный вид крепления более прочный и способен выдерживать нагрузки до 8 кг. Фиксатор для кабеля выполнен в виде застёгивающегося хомута, что позволяет закреплять силовые кабели, гофры и даже гладкостенные трубы, диаметр которых не превышает 32 мм.
У данного крепежа есть один минус – после установки, его невозможно использовать повторно. Поэтому используя данный тип соединения, будьте внимательны при размещении точек крепления.

Как правильно развести проводку в доме

Установочная площадка – это крепление, напоминающее некий гибрид предыдущих двух вариантов. Представляет собой дюбель, оснащённый монтажной головкой с отверстием для пластиковой или металлической стяжки. Изготавливается из нейлона или полипропилена. При наличии прочного основания, отлично держится в стене, за счёт формы стержня. С его помощью можно легко закрепить как одиночный кабель, так и целую группу.

Совет! Если вы решили использовать данный тип крепления на улице, то убедитесь, что применяемые хомуты, устойчивы к ультрафиолету. Инструкция на этикетке уточнит данную информацию — чаще всего такие стяжки бывают черного цвета.

Зажимы для кабелей

Зажим-петля с металлическим дюбелем

Далее представлено крепление, выполненное в виде зажима. Данная конструкция является более прочной, чем дюбель-хомут, так как для распорки используется металлический шуруп, благодаря которому, при необходимости, вся конструкция может быть легко демонтирована и перенесена в другое место.

Фиксация провода осуществляется одновременно с монтажом к стене

Важно, чтобы диаметр закрепляемого кабеля чётко соответствовал диаметру зажима, что необходимо для того, чтобы избежать провисаний или передавливания изоляции провода

Плюсы и минусы гофры

Самым популярным и часто используемым материалом, который позволяет скрыть коммуникации и защитить их от повреждений, является гофра. Стоит отметить, что она не только защищает кабель от механических воздействий, повреждений, но также препятствует его воспламенению в случае нарушения го целостности.

Гофра бывает металлической и ПВХ. Главными преимуществами металлических изделий являются:

Продолжительность срока эксплуатации составляет около 50 лет.
Простота монтажа.
Надежно защищает коммуникации от механического воздействия и грызунов.
Хорошая устойчивость к воздействию агрессивных веществ.
Является дополнительной защитой от электрического тока. Не нуждается в заземлении.
Не воспламеняется.
Позволяет быстро заменить, при возникновении такой необходимости, провода.
Небольшой вес.

Единственным существенным недостатком металлической гофры является ее высокая стоимость. Стоит отметить, что чаще металлической, при прокладке коммуникаций, используется ПВХ гофра. Ее можно крепить к поверхности пола, дереву или за фальшстеной.

Основными достоинствами ПВХ гофры является невысокая, приемлемая для большинства покупателей, стоимость, гибкость, а также простота монтажа. Кроме того она относится к негорючим материалам и самозатухает при возгораниях.

Однако у ПВХ есть и некоторые недостатки. Прежде всего, нужно отметить, что он, по сравнению с металлическими аналогами, не подходит для прокладки сетей на улице, так как пластик не переносит воздействие ультрафиолета и низкой температуры. Кроме того, большую опасность для пластиковой поверхности такого изделия представляют грызуны. Они способны прогрызть его и повредить уложенный провод.

Кабель без гофры. Почему нельзя и когда можно.

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

Нормативы и правила прокладки кабеля в гофре

Требования государственных нормативных документов прямо не указывают на необходимость прокладки электрокабелей в гофре. Однако, из некоторых норм можно сделать однозначные выводы об использовании гофротрубы. Например:

— в таблице 2.1.3 ПУЭ (рис.1) рекомендуется монтировать незащищенные и защищенные кабельно-проводные изделия в трубах из трудно/несгораемых материалов;

— п.7.1.37 ПУЭ говорит о том, что электропроводка в помещениях должна выполняться заменяемой. Сделать это проще, если использован метод протяжки кабеля в гофре, ведь процедура замены электролинии, которая проложена в штробе или замоноличена, весьма трудоемка;

— п.3.58 СНиП 3.05.06-85 обязывает принимать меры по защите кабель-линий от механических повреждений.

Re: Прокладка «ВВГнг-LS» в лотке и еще в ГОФРЕ

10 сентября 2010 г., 20:36

обратиться цитировать

2Кузьменко В.В.:

Al Ща Сегодня, 15:58 не «с низким дымо- и газовыделением». Я бы бил на это.

Именно на это я и хотел обратить внимание-не может быть ничего не ЛС-ФН. Ни кабель, ни гофра

сергей гость

Пора объединяться http://0-1.ru/discuss/?id=13548

Кузьменко В.В. гость

2Al Ща: Александр, приветствую! Как говорится: «Герцена разбудили!». Т.е., вдвоем с уважаемым 2koren: выдвигается первая трезвая мысль: незачем необоснованно укладывать в лотки многие килограммы гофрированной трубы, не обладающей свойствами «с низким дымо и газовыделением». Неплохо. А, с другой стороны, тот человек скажет: где сказано, что этого делать нельзя? Я, мол, каждому кабелю добавляю защитную оболочку из самозатухающей композиции ПВХ.

Добавлю: я ведь в своих проектах требую после вывода кабеля «ВВГнг-LS» из лотка, до точки подключения к розетке, светильнику и пр. — прокладывать его в гофрированной трубе, крепить на клипсах-держателях. Правда, это — больше с эстетическими целями, чем с защитными и противопожарными.

Я отправил запросы в 5 компаний-производителей, 2 НИИ и в РТН. Т.е. сделал массированную мозговую атаку.

Гость гость

2Кузьменко В.В.

А, с другой стороны, тот человек скажет: где сказано, что этого делать нельзя? Я, мол, каждому кабелю добавляю защитную оболочку из самозатухающей композиции ПВХ.

Хоть и просили только по НТД-это на бюджете таким образом можно сметы раздувать, если посчитать стоимость материалов плюс работу. Комерсы же деньги считают.

Да и что эта копмозиция из ПВХ защищает? Изоляцию кабеля от повреждения при монтаже по металлическим лоткам?

«Статья 201. Злоупотребление полномочиями

1. Использование лицом, выполняющим управленческие функции в коммерческой или иной организации, своих полномочий вопреки законным интересам этой организации и в целях извлечения выгод и преимуществ для себя или других лиц либо нанесения вреда другим лицам, если это деяние повлекло причинение существенного вреда правам и законным интересам граждан или организаций либо охраняемым законом интересам общества или государства, —

наказывается штрафом в размере до двухсот тысяч рублей или в размере заработной платы или иного дохода осужденного за период до восемнадцати месяцев, либо обязательными работами на срок от ста восьмидесяти до двухсот сорока часов, либо исправительными работами на срок от одного года до двух лет, либо арестом на срок от трех до шести месяцев, либо лишением свободы на срок до четырех лет»
