Характеристика и особенности провода мгшв: описание конструкции и его предназначение

Расшифровка маркировки

В маркировке отечественной кабельной продукции заложена информация о том, из чего состоит изделие. Соответственно этих данных достаточно для определения большей части его технических характеристик, потому что параметры, в общем, зависят от применяемых в производстве материалов. Как расшифровывается маркировка провода МГШВ:

М – монтажный, говорит о том, для чего предназначен – для монтажных работ внутри каких-либо приборов, например.
Г – гибкий, говорит о классе гибкости токопроводящей жилы 4. Это очень мягкий провод.
Ш – материал первого слоя изоляции – шелк. Толщина шелковых нитей определяется техническим условием и может отличаться от производителя к производителю. Но эта изоляция применялась в советское время, сейчас – в основном полиэфирные волокна. Такая изоляция нужна и в качестве диэлектрика, и в качестве механической защиты тонких проволок ТПЖ. Не сильно влияет на гибкость.
В – материал второго слоя изоляции – ПВХ.
Э – говорит о наличии экрана. МГШВ и МГШВЭ – это провод без и с экраном. Экранированная версия бывает с 2 и 3 токопроводящими жилами.

Технические характеристики на провод МГТФ

Если взять провод МГТФ и технические характеристики данного изделия, то условно их можно разделить на механические и электрические характеристики. Поэтому давайте рассмотрим их по отдельности.

Механические характеристики на провод МГТФ

Основные преимущества провода МГТФ связывают с его механическими характеристиками, но и основные недостатки связаны с этим параметром. Поэтому для начала остановимся на этом критерии выбора провода.

Для любого провода одним из важнейших параметров является его гибкость. Этот параметр определяется классом гибкости, который для проводов МГТФ составляет 5 или 6. Проводов с классом гибкости больше 6 не существует, что позволяет нам сделать соответствующий вывод.

Гибкость провода МГТФ

Еще одним важным аспектом в пользу рассматриваемого вида провода должен стать диапазон температур, в которых провод МГТФ может нормально эксплуатироваться. Он варьирует от — 60⁰С до +220⁰С. Что для тех же проводов из винила с их максимальной температурой в +70⁰С, является просто недостижимым результатом.

Характеристики провода МГТФ

Но есть у данного провода и весомые недостатки. Прежде всего это влагостойкость, о которой мы уже упоминали. Провод можно эксплуатировать при влажности не выше 80%.
Еще одним весомым недостатком является невозможность использовать провод в помещениях с резкими перепадами температур. Это может привести к попаданию влаги под слой изоляции и снижению его изоляционных способностей.

Навивка изоляции на провод МГТФ

Провод пв-1: технические характеристики, области применения и цена

Ну и последним, но не менее значимым отрицательным фактором, является текучесть изоляции. Это значит, что при наличии нагрузки на изоляцию провода она будет растягиваться. Это может привести к уменьшению ее толщины, а иногда и к распутыванию изоляции.
Нельзя забывать и о том, что если вы собираетесь выполнять монтаж своими руками, то следует применять специальный инструмент для разделки провода. К минусам МГТФ это отнести нельзя, но в качестве дополнительного ограничивающего фактора вполне возможно.
Что касается цветового оформления жил провода, то здесь имеется только один вариант – бело-розовый. Это цвет фторопласта и дополнительное покрытие на него не наносится. Срок эксплуатации такого провода составляет не менее 20 лет.

Электрические характеристики на провод МГТФ

Но не только механические характеристики провода важны для нас при выборе. В первую очередь любой провод — это проводник электрического тока, поэтому его электрические параметры для нас как минимум не менее важны.

Но прежде чем рассматривать основные электрические характеристики, давайте более подробно остановимся на его номинальных параметрах. Итак, провод МГТФ предназначен для передачи электроэнергии с номинальным напряжением в 250В переменного тока и до 350В постоянного тока. Переменный ток может быть с частотой до 5кГц.

Внутреннее сопротивление провода МГТФ различных модификаций

Одним из основных параметров для любого провода является его внутреннее сопротивление. Данный параметр определяет каковы будут потери электроэнергии в проводнике и понятное дело он напрямую зависит от сечения провода. Например, есть провод МГТФ и диаметр его 14 проволок равен 0,08 мм. Такой провод имеет сечение в 0,07 мм2 и сопротивление в 271Ом/км, а провод сечением в 0,5 мм2 имеет сопротивление в 39Ом/км. Согласитесь, разница существенная.

Технические характеристики провода МГТФЭ

Следующим важным параметром является сопротивление изоляции провода. Для МГТФ данный показатель очень сильно зависит от влажности и в значительно меньшей степени чем у других проводов от температуры. Так при нормальных условиях сопротивление изоляции провода 1 метра длиной составляет 100000МОм. При температуре в 220⁰С данный параметр будет 10000МОм. А вот при влажности воздуха 98% при условии отсутствия конденсации влаги он составит всего 100МОм. Хотя и это отличный показатель.

При приемке в эксплуатацию провод МГТФ должен проходить электрические испытания повышенным напряжением. Так провод МГТФ должен не менее чем 1 минуту нормально выдерживать напряжение в 1,5кВ. А вот для провода оснащенным экраном данный показатель снижен. Для него является нормой испытательное напряжение в 1кВ.

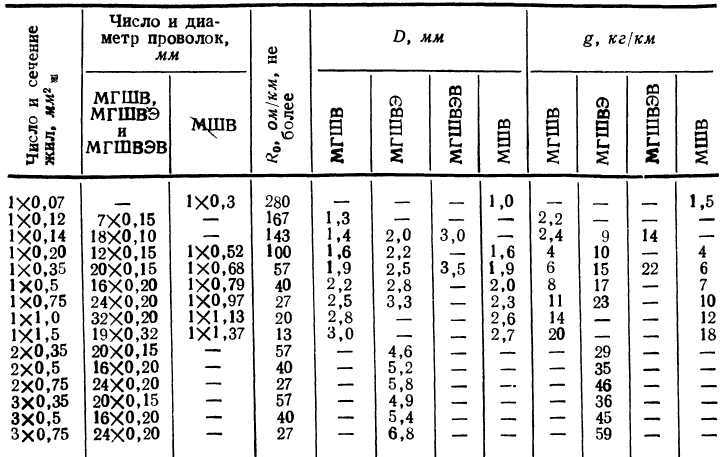

Доступные методы контроля качества провода МГШВ

Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ТУ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в ТУ.

Визуальный осмотр

Могут быть проверены: число проволок в жиле, расцветка и целостность изоляции.

Измерение конструкционных размеров
Может быть проверен с помощью подходящих измерительных инструментов наружный диаметр. Измерение диаметра проволоки d
пр
и расчет сечения жилы по формуле 0,785d
пр 2
N
(где N
– число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил

Может быть проведено омметром с подходящим пределом измерения и пересчитано на длину 1км

Особое внимание следует уделять хорошему контакту с измерительными проводами

МГШВ — провод монтажный с медной многопроволочной лужёной жилой в изоляции из полиэфирных нитей и оболочке из ПВХ пластиката.

Цена провода МГШВ зависит от стоимости меди, олова и пластикатов применяемых в его изготовлении, текущая цена складского провода МГШВ указана в разделе прайс-лист, скидки предоставляются от объёма заказа, окончательную стоимость провода МГШВ уточняйте у менеджера. Купить провод МГШВ могут физические и юридические лица по наличному и безналичному расчету, отгрузка складского провода МГШВ производится в течение одного дня после оплаты.

Характеристики кабеля ШВВП

Силовой кабель ШВВП имеет следующие особенности технической характеристики:

провод эксплуатируется при температурном режиме от −25 °С до 40 °С;
при использовании изделия максимальный нагрев жил достигает до 75 °С;
если провод находится в воде более одного часа (температура воды 20 °С), тогда шнур 15 мин. может выдержать напряжение 2000 В/50 Гц;
допустимое усилие растягивания 9,8 н;
этому элементу не страшны всевозможные заломы и изгибы при подключении к оптимальному напряжению до 60 000 раз;
может работать 5000 ч., во время стационарного бытового подключения 12 000 ч.;
производитель гарантирует десятилетний срок службы;
допустимое значение тока составляет 20 Ам;
значение сопротивления во время постоянного тока 7,98 Ом;
допустимое напряжение до 380 В.

Технические показателиОбратите внимание! Технические характеристики кабеля ШВВП для удобства восприятия разделяют на две группы и рассматривают отдельно: механические и электрические. Вам это будет интересно Описание кабельного чулка. Вам это будет интересно Описание кабельного чулка

Вам это будет интересно Описание кабельного чулка

Механические

Отличные механические свойства изделия:

высокая гибкость (5 класс). Это является основным преимуществом проводника категории ШВВП с минимальным радиусом загиба до 5 диаметров. Для определения данного показателя проводится наименьшее значение;
многопроволочная жила, изготовленная из меди. Благодаря этому свойству обеспечивается высокая стойкость изделия к многократным изгибам;
шнур ШВВП отличается долговечностью. Производитель гарантирует 10 лет срок службы;
шнур имеет высокий уровень сопротивления натяжения. Без учёта внешнего защитного слоя провод ШВВП с легкостью выдерживает натяжение силой 9,5-9,8 Н

Кроме этого, специалисты обращают внимание на предельную массу трёхжильного шнура с сечением 0,75 мм² и длиной 1000 м, которое составляет порядка 47,8 кг без бухты и упаковочной тары;
изделие выполняет сви функции при различных климатических условиях (до 80 °С). Однако специалисты выделяют оптимальный температурный режим шнура от —40 °С до 50 °С.

Электрические

Электрофизические параметры позволяют определять эксплуатационные свойства кабельной продукции. При выборе соответствующей модели нужно обязательно учитывать все показатели. Электрические свойства шнура ШВВП следующие:

значение номинального электронапряжения составляет 220 В либо 380 В;
расчётная частота колебаний переменного электротока равна 50 Гц;
этот тип шнура может выдержать воздействие шокового напряжения до 2000 Вт продолжительностью до 15 мин.;
удельное электросопротивление на 1 км кабеля ШВВП до 270 Ом;
предельная пропускная мощность изделия с 3 жилами и сечением 0,75 мм составляет 1300 Вт;
токовая нагрузка на жилу с площадью сечения 0,75 мм² равна 6 А, а с площадью сечения 0,5 мм² — 3 А;
шнуры ШВВП с сечением 0,5 мм² при температуре 70 ⁰С имеют электросопротивление, равное 0,012 МОм, а у провода с сечением 0,75 мм² — 0,01 МОм.

Где применяется

Такой тип изделий используется для электромонтажа внутри зданий. За счет небольшого размера сечения, применяя его, НЕЛЬЗЯ подключать очень мощные приборы, к которым относятся:

Обогреватели;
Электрочайники;
Различные станки и нагревательное оборудование.

Основной областью применения провода ШВВП является:

Оборудование потолочного освещения либо подключение различной настольной техники;
Использование в качестве переноски, либо удлинителя;
Подключение бытовой техники, мощностью до 1.3 кВт, к которой относится: телевизор, стиральная машина (без сушки), компьютер, приборы личной гигиены и другие.

Такие шнуры имеют пропускную способность до 380 В, низкий уровень сопротивления, но при этом хорошо гнуться. За счет этого их можно использовать для подключения бытовых приборов и применять в качестве удлинителя либо переноски. Однако не подходит для подключения мощной техники (более 1.3 кВт). При соблюдении правит

Эксплуатационные характеристики кабеля

Как и кабель МГТФ, МГТФэ применим в разных климатических условиях. Этот кабель может использоваться в широком диапазоне температур – от -60С до +220С, при относительной влажности от 80% и атмосферном давлении от 0,67кПа до 295кПа.

В этих условиях кабель сохраняет свои эксплуатационные характеристики до 20 лет. Кроме того, кабель имеет высокую устойчивость к агрессивным условиям внешней среды, к различным химическим веществам (жиры, агрессивные жидкости, органические растворители). Фторопластовая оболочка тугоплавкая, не боится низких температур. Кабель устойчив к ударным нагрузкам, вибрации, акустическим шумам. Благодаря экранирующей оболочке обеспечивается защита от помех.

Стоит учитывать, что фторопласт имеет высокую холодную текучесть, то есть, кабель МГТФ не используется в условиях постоянной физической нагрузки – возможно повреждение оболочки со всеми вытекающими обстоятельствами. Кроме того, из-за способа нанесения изоляции (обмотка жил фторопластовой пленкой) кабель не имеет высокой влагостойкости. Негативно на изоляцию влияют и резкие перепады температур.

В целом, провод МГТФэ применим в любых климатических условиях. Его можно использовать в холодном, умеренном, теплом влажном, жарком сухом и очень жарко сухом климате, то есть, во всех регионах России.

Маркировка оптических кабелей

Маркировка оптических кабелей имеет свои особенности. Первые две буквы — ОК (оптический кабель). Так что с идентификацией проблем не будет. Далее принцип тот же: есть определенный набор обозначений, которыми шифруются характеристики. В общем случае структура маркировки после букв «ОК» такая:

Условия прокладки кабеля — Г — в грунт, К — в канализацию, П — в пластиковые трубы; С — самонесущий, П — подвесной;
тип модульной конструкции — М — многомодульная, Ц — одномодульная с центральной трубкой.
Горючесть оболочки. Буквы «нг» — негорючий при групповой прокладке; н — негорючий при одиночной прокладке; отсутствие букв — обычный полиэтилен (горючий). Если кабель н или нг, далее уточняется тип оболочки:
- LS — полиэтилен, который не выделяет галогенов, имеет пониженное выделение дыма и газов;
- HF — полиэтилен, который при горении и тлении не распространяет коррозионно-активные газы, не содержит галогены.
Конструктивное исполнение:
- 00 — одномодульный (ЦСЭ нет);
- 01 — многомодульный со стеклопластиковым стержнем;
- 02 — многомодульный — стальной трос;
- 03 — многомодульный — стальная проволока;
- 04 — многомодульный — арамидные нити.
Количество ОМ х количество ОВ в ОМ;
Тип ОВ (если их несколько, указывается для каждого):
- Е1 – одномодовое ОВ с несмещенной дисперсией по рекомендации ITU-T G.652.B;
- Е3 – одномодовое ОВ с дополнительным окном прозрачности по рекомендации ITU-T G.652.D;
- Е5 – одномодовое ОВ с ненулевой дисперсией по рекомендации ITU-T G.655;
- М1 – многомодовое ОВ 50/125 (G.651);
- М2 – многомодовое ОВ 62,5/125;
Допустимое растягивающее усилие.

Применение шнуров

ШВВП может успешно применяться как в домашних, так и в уличных условиях. Максимально сечение нестандартных кабелей не превышает 2,5 кв. мм, поэтому они не подходят для коммутации оборудования с высокой мощностью, включая обогреватели, электрочайники, верстаки и т. п.

ШВВП активно используется в следующих сферах жизнедеятельности:

электромонтаж систем освещения и настольных бытовых приборов небольших размеров;
производство удлинителей и соединительных переносок;
подключение маломощной бытовой техники (телевизоров, стиралок, компьютеров и т. д.) к промышленной электросети напряжением до 380 В;
может применяться как акустический кабель.

Технические характеристики на провод МГТФ

Механические характеристики на провод МГТФ

Гибкость провода МГТФ

Характеристики провода МГТФ

Но есть у данного провода и весомые недостатки. Прежде всего это влагостойкость, о которой мы уже упоминали. Провод можно эксплуатировать при влажности не выше 80%.
Еще одним весомым недостатком является невозможность использовать провод в помещениях с резкими перепадами температур. Это может привести к попаданию влаги под слой изоляции и снижению его изоляционных способностей.

Навивка изоляции на провод МГТФ

Провод пв-1: технические характеристики, области применения и цена

Ну и последним, но не менее значимым отрицательным фактором, является текучесть изоляции. Это значит, что при наличии нагрузки на изоляцию провода она будет растягиваться. Это может привести к уменьшению ее толщины, а иногда и к распутыванию изоляции.
Нельзя забывать и о том, что если вы собираетесь выполнять монтаж своими руками, то следует применять специальный инструмент для разделки провода. К минусам МГТФ это отнести нельзя, но в качестве дополнительного ограничивающего фактора вполне возможно.
Что касается цветового оформления жил провода, то здесь имеется только один вариант – бело-розовый. Это цвет фторопласта и дополнительное покрытие на него не наносится. Срок эксплуатации такого провода составляет не менее 20 лет.

Электрические характеристики на провод МГТФ

Внутреннее сопротивление провода МГТФ различных модификаций

Технические характеристики провода МГТФЭ

Назначение обмоточного провода.

Обмоточные провода используются для изготовления обмоток электрических машин и приборов, а так же при производстве радиотехнических изделий, элементов телевизоров и т.п. Изготавливаются такие провода из меди повышенной чистоты с хорошей проводимостью.
Вот их некоторые марки:

ПЭТВ — ( Провод обмоточный Эмалированный Теплостойкий с Эмалевой изоляцией), представляет собой медную жилу–проволоку, диаметром 0,063 — 2,500 мм². Эмалированные провода отличаются повышенной устойчивостью к нагреванию (до 120° С) и не нуждаются в зачистке изоляции.
Провод ПЭТВ2 где «2» — количество слоёв лака на проводе. Диаметр ПЭТВ2 от 0,08 до 5 мм². Используются для обмоток силовых двигателей, двигателей для домашних приборов и инструментов, трансформаторов, измерительных приборов, катушек и реле.

Эксплуатационные характеристики

Благодаря полиэфирной изоляции и наружной изоляции из ПВХ, провод МГШВ устойчив к атмосферным осадкам, ультрафиолету, статической пыли. Изоляция устойчива к воздействию минеральных масел, бензина, соленой воды, соленого тумана. Провод не плесневеет, не теряет своих характеристик при механических ударах, как одиночных, так и многократных. Провод МГШВ устойчив к линейному ускорению, синусоидальной вибрации и акустическим шумам. Так же, изоляция хорошо выдерживает температуру до +150С, при условии кратковременного воздействия. Эксплуатационный температурный диапазон – от -50С до +70С. То есть, провод МГШВ может использоваться практически во всех регионах страны. Провод эксплуатируется при относительной влажности до 99% (при температуре до +35С). Рассчитан на использование в условиях пониженного и повышенного атмосферного давления (до 3 атм.).

Провод МГШВ не распространяет горение, при условии одиночного применения.

Как читать маркировку

Итак, мы выяснили, что в марке закодированы такие характеристики, как материал токопроводящих элементов, их количество и сечение, виды всех видов изоляции и другие конструкционные особенности изделия. Теперь нужно научиться читать эти аббревиатуры, чтобы свободно ориентироваться в большом ассортименте подобных изделий и использовать их с максимальной эффективностью и соблюдением правил безопасности.

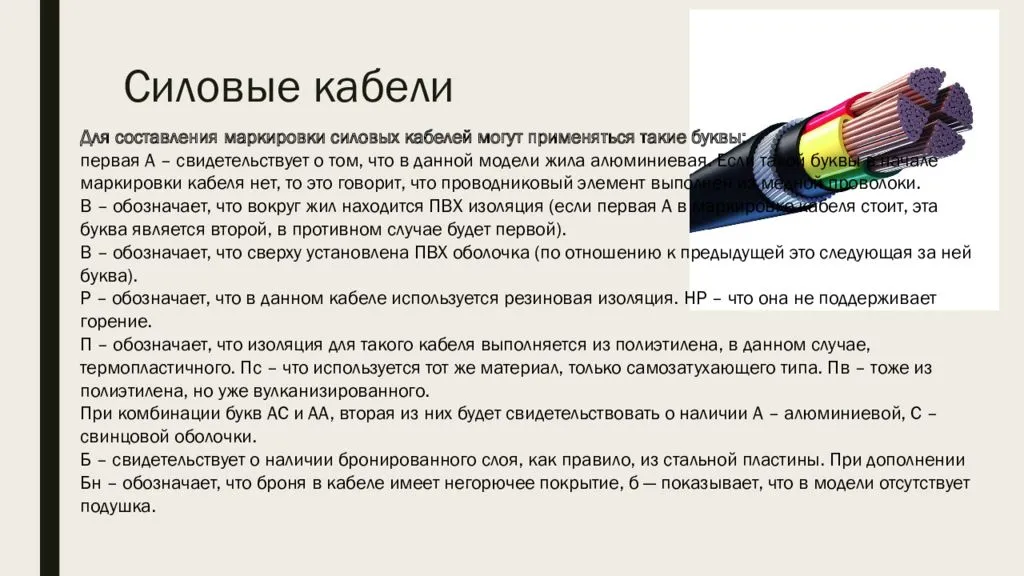

Обозначения для кабелей

В перечне буквенных сокращений зашифрованы материалы, которые использовались при изготовлении кабеля. В зависимости от очерёдности расположения в шифре, каждая буква является символом материала жил, изоляции или общей защитной оболочки. В этой системе легко разобраться, изучив следующую схему:

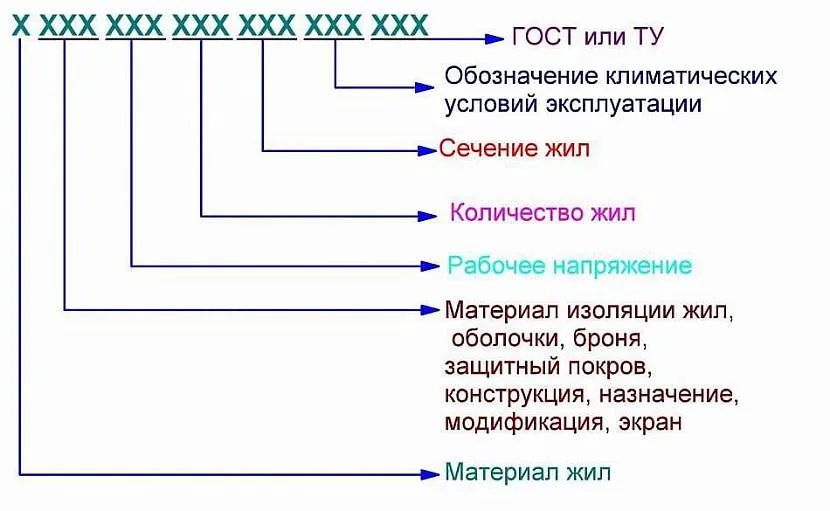

Схема маркировки кабельной продукции по ГОСТ Источник stroychik.ru

Всего в шифре максимум 5 буквенных позиций. Какой бывает маркировка кабеля, расшифровка – таблица:

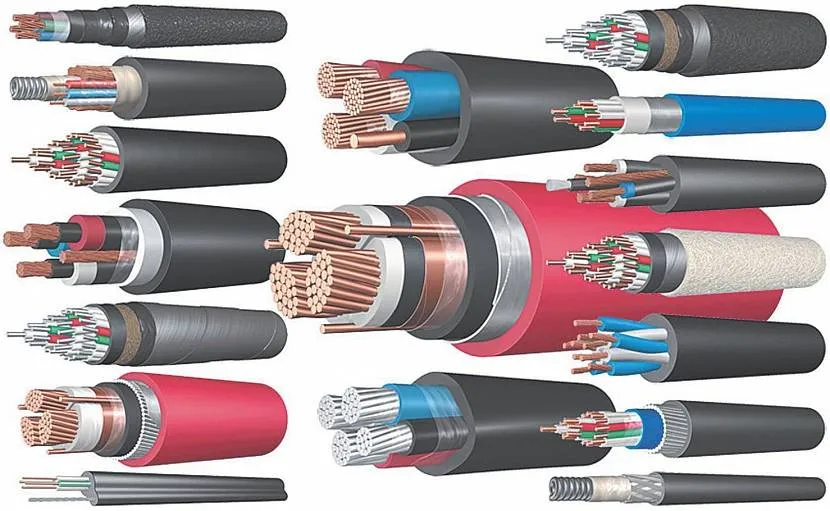

Разновидности электрических кабелей Источник mastremont.ru

В маркировке могут встречаться и другие обозначения, в том числе и написанные латинскими буквами:

нг – не поддерживает горение;
FR – огнестойкий;
LS – с низким дымовыделением;
FRLS – высокая огнестойкость, низкое дымовыделение.

Вряд ли человеку, не связанному с этой сферой деятельности и не имеющему необходимости досконально разбираться во всех видах электротехнической продукции, удастся сходу запомнить все обозначения. Да это и не нужно, так как большинство из них применяются к изделиям специального назначения. А для устройства проводки в доме или подключения скважинного насоса достаточно знать и уметь применять всего несколько видов.

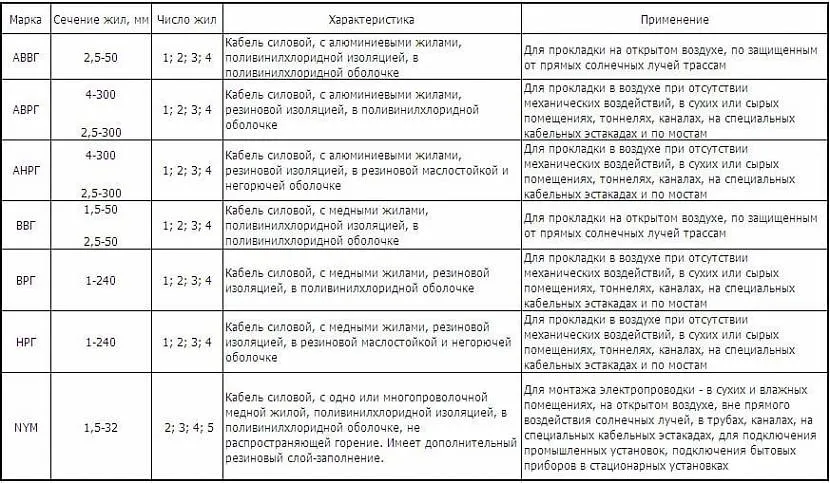

В следующей таблице расписана расшифровка кабеля самых востребованных марок.

Характеристики и предназначение самых востребованных кабелей Источник samelectrik.ru

Особенности применения

При частых сгибах нарушается изоляция провода

От соблюдения особенностей использования шнура зависит качество и продолжительность работы. Высокая гибкость проводника делает его удельным в подключении удлинителей и электроприборов. Но к удлинителям, работающим с этим шнуром, не следует подключать устройства с суммарной нагрузкой свыше 2 кВт. Иначе проводник будет нагреваться выше безопасных значений, из-за чего возрастает риск появления короткого замыкания или возгорания.

Со временем частые изгибы, особенно в местах соединения, могут привести к нарушению изоляции. Нарушение внешней оболочки является сигналом для замены участка провода на исправный.

При подключении шнура к штепселю нужно также правильно выполнять монтаж. Устанавливать его нужно таким образом, чтобы усилие прикладывалось на внешнюю изоляцию, а не на токопроводящие проволоки.

Электропровода – декоративные.

Ретро провод – разные виды проводов применяющихся, как в домах для проводки, так и на улице, выполненных в оригинальном виде. Сечение от 0,5 до 2,5 мм², оболочка, чаще всего, шелковая. Внешне декоративный ретро электропровод выглядит в духе старого времени и состоит из двух скрученных между собой проводов. Используется ретро провод дизайнерами в домах из деревянного бруса и выглядит помпезно и величественно.
Декоративные провода широко используются, и имеют разнообразную модификацию. В интерьерах клубов и увеселительных заведений, можно встретить светящиеся неоном, разноцветные провода. Декоративные оплетки позволят выполнить работу любой сложности не только качественно, но и красиво.

Лучшие производители

Провод МГТФ производится такими предприятиями как:

ООО «Камский кабель», Пермь;
АО «Сибкабель», ООО «ХКА», Томск;
АО «Завод «Чувашкабель», Чебоксары.

Если вам не удалось найти МГТФ может посмотреть его аналоги:

МГШВ – монтажный гибкий провод в шелковой и ПВХ изоляции. Отличием является меньший диапазон температур, а именно до +70 градусов Цельсия.
РКГМ – провод в оболочке из стеклотканевых нитей, больше подходит для монтажа проводки, чем для использования в электронике, хотя для подключения тэнов в нагревателе подойдет идеально.

На видео ниже подробно рассказывается о том, где применяется данный провод и как с ним работать:

Теперь вы знаете, какие технические характеристики у провода МГТФ и как он устроен. Надеемся, предоставленное описание было для вас полезным и интересным!

Материалы по теме:

Прогрев бетона в зимнее время
Как устроен резистивный греющий кабель
Характеристики прогревочного провода ПНСВ

Доступные методы контроля качества провода МГШВ

Визуальный осмотр Могут быть проверены: число проволок в жиле, расцветка и целостность изоляции.

Измерение конструкционных размеров Может быть проверен с помощью подходящих измерительных инструментов наружный диаметр. Измерение диаметра проволоки dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил Может быть проведено омметром с подходящим пределом измерения и пересчитано на длину 1км

Особое внимание следует уделять хорошему контакту с измерительными проводами

Слабые стороны

Провода МГТФ имеют свои недостатки:

Изделие можно использовать в среде, влажность которой не превышает 80 %. Обусловлено это высокой влагостойкостью МГТФ.
Изделие не рекомендуется применять в помещениях, для которых характерны резкие перепады температур. В противном случае, влага, попав под защитный слой, снизит его изоляционные свойства.
Изоляция МГТФ обладает высокой текучестью: под сильной нагрузкой она растягивается. Толщина защитного покрытия при этом уменьшается. Сами медные луженые проводки, из которых состоит изоляционный слой, могут распутываться. Это влечет за собой поломку токопроводящей системы.
