Почему запретили использование проводов марки пунп и пбпп для прокладки в жилых зданиях и помещениях?

В чем заключается опасность провода ПУНП

Статистика пожаров показывает, что количество возгораний из-за неисправных электроприборов, розеток и других устройств составляет около 40% от общего количества возгораний электротехнических изделий.

БОльшая часть причин аварий приходится на кабельно-проводниковую продукцию. Причины этого в неправильном выборе сечения токопроводящих жил, устройств защиты и некачественных кабелях, изготовленных с заниженным сечением и изоляцией, сделанной из вторсырья.

Самыми известными марками кабельно проводниковой продукции ненадлежащего качества являются ПУНП и АПУНП, изготовленные не по действующему ГОСТу, а по отменённым техническим условиям.

Несмотря на то, что ТУ 16.К13-020-93 давно отменены, некоторые производители продолжают ими пользоваться и производить кабель ПУНП, но под другим названием и он продаётся на оптовых базах и даже некоторых магазинах.

Есть ряд причин, по которым провод ПУНП запрещен к выпуску и эксплуатации.

1. Заниженное сечение жил

Провода ПУНП не отвечают условиям действующих нормативов по требованиям к сопротивлению токопроводящих жил.

Так изготовление провода ПУНП по ТУ 16.К13-020-93 не соответствует ГОСТ 22483-77, в котором прописаны требования к токопроводящим жилам проводов и кабелей.

По отменённым техусловиям для экономии материала и уменьшения себестоимости провода допускается выпуск кабелей с заниженным сечением токопроводящей жилы на 30% от указанного. Естественно, большинство производителей именно так и поступают.

В частности, медная жила сечением 2,5мм и, согласно ПУЭ, рассчитанная на номинальный ток при открытой прокладке 25 А, может иметь реальное сечение 1,75 мм и перегреваться при токе выше 19А.

В результате электропроводка, выполненная этими проводами, будет перегреваться, изоляция станет мягкой или даже расплавится. Это приведёт к короткому замыканию и пожару.

2. Толщина оболочки и изоляции жил

Согласно требованиям действующего ГОСТа толщина изоляции должна быть не менее 0,4-0,5мм. Этого достаточно для обеспечения длительной безаварийной работы оборудования. В отличие от этих стандартов, ТУ 16.К13-020-93 допускают изготовление проводов с изоляцией толщиной 0,3мм.

Такая оболочка легче повреждается при монтаже и размягчается в случае перегрева.

3. Изоляция из горючего материала

Изоляция и оболочка кабелей марок ПУНР, ТРБН и других, изготовленная из полиэтилена, является легковоспламеняемой. Из-за этого перегрев или замыкание в одном месте приводит к воспламенению всего провода.

Вопрос о недопустимости изготовления и продаж продукции с изоляцией из этого материала неоднократно обсуждался на заседаниях членов Ассоциации «Электрокабель».

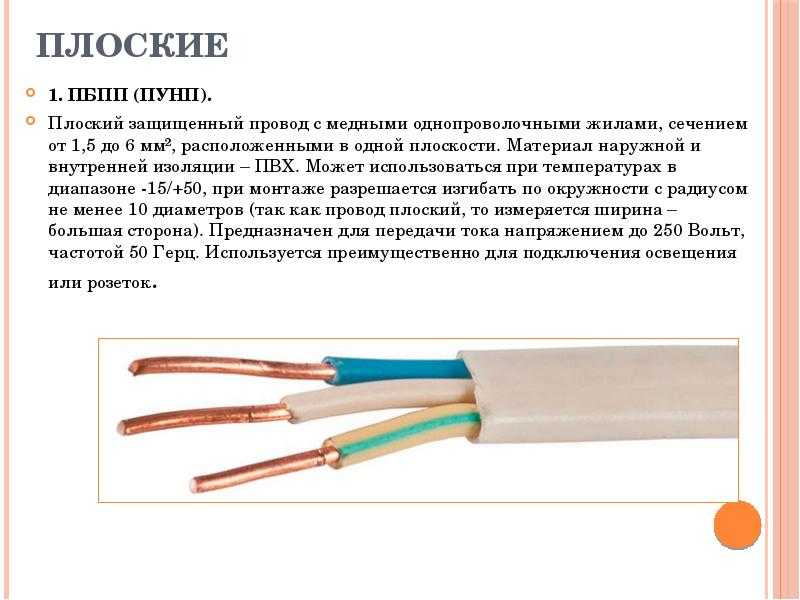

Кабель ПУНП: расшифровка аббревиатуры и технические характеристики

Для обеспечения подачи электричества, используют различные кабели и проводники. Одним из таки х представителей является провод ПУНП, который, как и другие виды проводников широко используется.

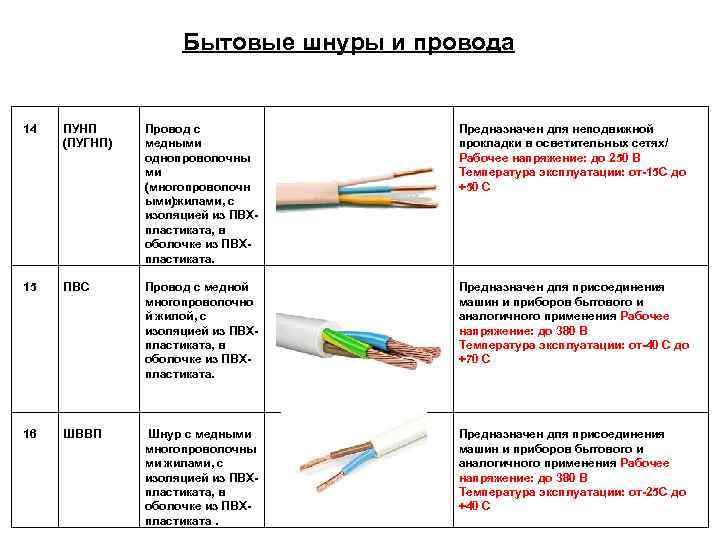

Как расшифровывается ПУНП:

Провод – П;
Универсальный – УН;
Плоский – П.

Данный кабель имеет жилы, которые выполнены из меди. Изоляционным покрытием, является ПВХ – пластикат. Количество жил провода от 2 до 3 шт.

Рабочее напряжение провода до 250 Вольт с частотой 50 Гц;
Оптимальные температуры для работы кабеля -15 +50С;
Максимальный нагрев токоведущих жил не должен превышать 70С;
Сечение жил варьируется от 1 до 4 мм2.

Цветовая маркировка жил, обязательно должна соответствовать стандартам. Фазный провод маркируется белым, коричневым и другими стандартными цветами. Нулевой провод обязательно маркируется синим или голубым цветом. Заземляющий проводник всегда желто – зеленый.

Одной из отличительных особенностей данного провода, является то, что он совершенно не подходит для эксплуатации на улице и других открытых пространствах. Обусловлено это тем, что изоляционное покрытие не устойчиво к воздействию внешних факторов.

Зачастую в различных электросетях применяют провода для подключения осветительных приборов и розеточных групп. Маркировка проводников ПУНП 3 х 2,5 и ПУНП 3 х 1,5.

Расшифровка марки, назначение, характеристики, особенности применения

Требования к нему описываются техническими условиями ТУ 16.К13-020-93. Конструкция не сложная: изолированные медные жилы связаны общей оболочкой. Строительные длины выпускающегося кабеля определены предприятием – изготовителем самостоятельно. Выпускается двух, трех проводном исполнении. Фото показывает общий вид.

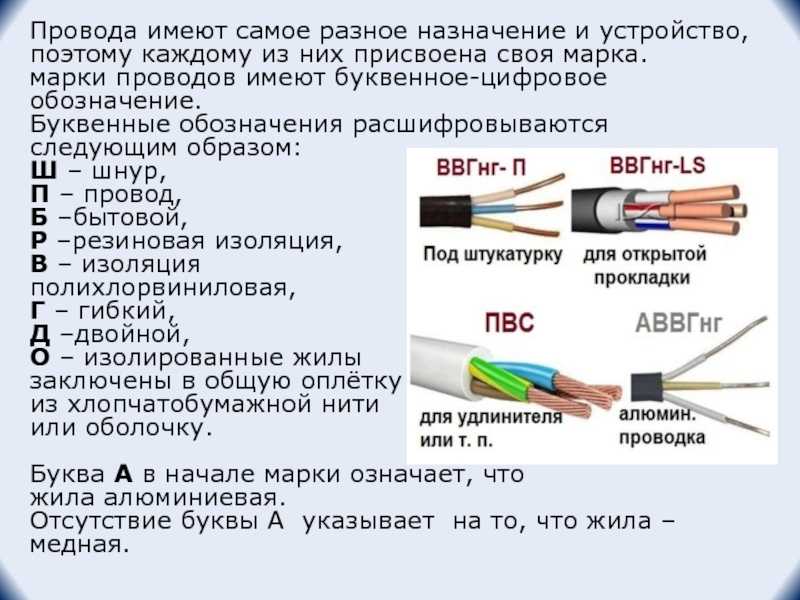

Расшифровка маркировки ПУГНП определена ТУ, звучит так:

П – провод установочный;
У – универсальный;
Г – гибкий, жила скручена из большого количества тонких медных проволок;
Н – низкий порог электрической прочности;
П – плоская конструкция.

После указания марки цифрами наносится количество жил, их сечение.

Предназначен для стационарной прокладки осветительной сети невысокой мощности потребления внутри помещения. Высокий класс гибкости, обусловленный многопроволочной конструкцией проводника, позволяет успешно использовать провод ПУГНП для изготовления электрических удлинителей, переносок – времянок включения бытовых приборов, устройств малой мощности.

ГОСТ 7399-97 на установочные проводники, работающие в сетях напряжением до 660В:

Нормированные значения номинального сечения жилы (соответственно, диаметр), приводит таблица. Удельная проводимость меди данной площади определяет значение активного электрического сопротивления. Норма должна пресечь использование для изготовления проводника материала низкого качества:

Нормированная толщина слоя изоляции, оболочки зависит от количества проводников, их сечения. Габаритные размеры, вес провода:

Конкретные значения указанных выше величин могут отличаться от ГОСТ:

Сопротивление жилы, из-за возможности уменьшения ее диаметра до 25%, может быть выше стандартного;
Назначение провода для работы в сетях постоянного, переменного частотой 50 Гц тока, напряжение которых до 250В (вместо 660), позволяет производителю делать слой пластика тоньше;
Слой изоляции, оболочки, не менее 0,4 мм;
Диапазон температуры эксплуатации: -15 ÷ 50°С;
Относительная влажность, до: 98%.

Сферы применения

При выборе того или иного типа проводника необходимо учитывать его технические характеристики, уровень защиты, поэтому перед тем, как приобрести кабель и смонтировать его, нужно составить план работ и вычислить необходимые нагрузки. Существует несколько наиболее распространённых сфер, где используются перечисленные выше изделия, среди которых:

Организация освещения путем подключения проводника к приборам и источнику тока. Для этого кабель прокладывают от распределительного щитка к осветительному прибору через выключатель, при этом напряжение в сети не должно превышать 250 Вольт, в противном случае жилы будут перегреваться, что приведет к возгоранию и короткому замыканию;

Схема расположения кабелей

Использование внутри осветительных изделий, в люстрах и светильниках. В качестве проводниковой арматуры в данном случае чаще всего используются одно и двухжильные кабеля, которые имеют сечение 1,5 мм2, и служат в качестве распределителей тока по потребляющим лампам;
В некоторых случаях, когда рассчитано, что к сети будут подключаться только приборы с небольшим потреблением и малой мощности, допускается применение указанного проводника для организации полного электроснабжения внутри квартиры или частного дома;

Важно! При такой разводке сечение подводящего кабеля должно быть больше чем остальные сети, это позволит избежать перепадов напряжения и проседания тока

Часто провода ПУГНП используются для временных схем, например, во время ремонта помещения, которые впоследствии удаляются.

Таким образом, можно сделать вывод, что указанные выше типы кабелей можно использовать во многих сферах, для организации постоянных и временных линий электропередачи, а также в осветительных приборах. Чтобы правильно рассчитать нагрузку и выполнить монтаж, нужно понимать, что означает ПУНП расшифровка, какие кабели допускается использовать в определенных условиях, а какие не стоит

Также при покупке нужно обратить внимание на паспорт изделия, в котором должны быть указаны данные о производителе, технические характеристики и показатели, а также информация о проводимых испытаниях проводника на производстве. Если нет необходимого инструмента или опыта в проектировании, а также проведении работ по монтажу электропроводки, то лучше обратиться к специалистам, которые смогут произвести расчет оборудования и составят подробный план действий, затем выполнят установку проводниковой арматуры с гарантией безопасности и в установленный срок

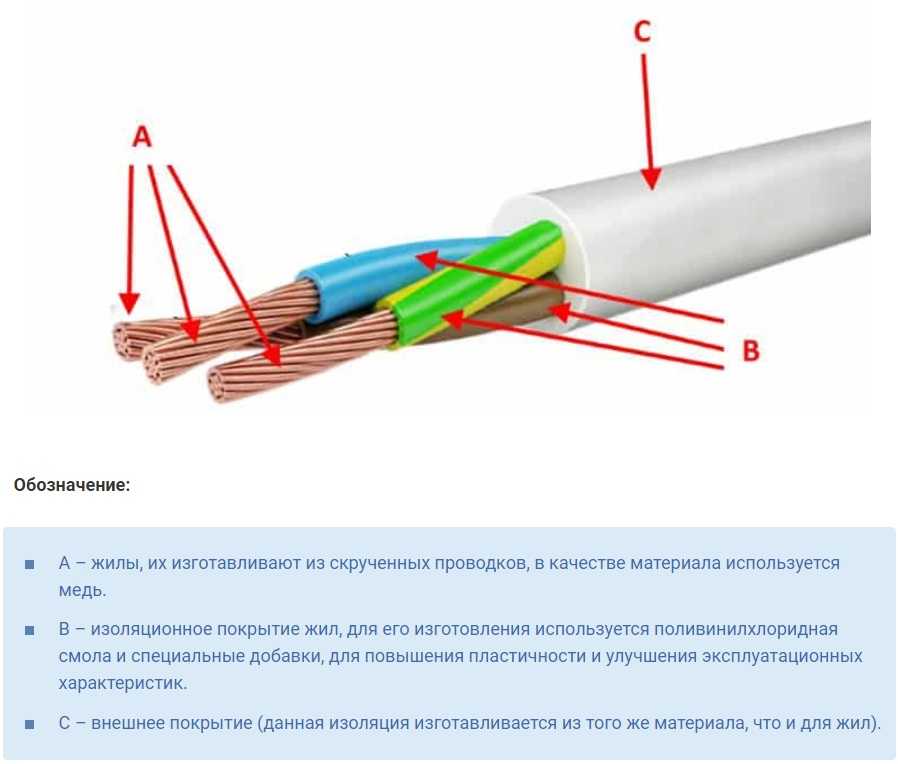

Конструкция

Конструктивно провод ПУНП состоит из:

медных жил, количество которых определяется конкретной маркой и может варьироваться от 2 до 5 проводников;
поливинилхлоридной изоляции каждой жилы, предназначенной для отделения проводников друг от друга и электрического разделения;
наружной оболочки – выполняется из ПВХ изоляции белого цвета, предназначенной для отделения пучка жил от окружающей среды.

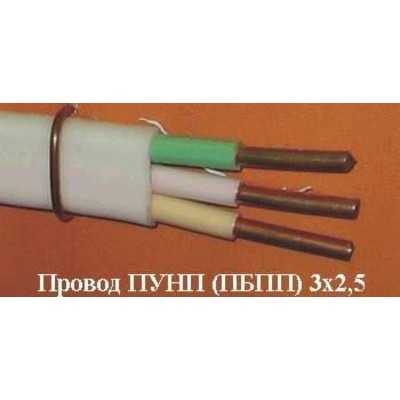

Пример трехпроводной модели ПУНП представлена на рисунке ниже:

Рис. 2: конструкция провода ПУНП

Следует отметить, что несмотря на заводскую маркировку провод ПУНП конструктивно представляет собой кабель. Так как его жилы имеют индивидуальную изоляцию, а вся конструкция собрана общей оболочкой,.

В зависимости от количества жил провод ПУНП может применяться как для однофазных, так и для трехфазных потребителей с возможностью подключения нуля и земли. В соответствии с потребностью электрических сетей жилы могут оснащаться изоляцией определенного цвета (желто-зеленая для земли, голубая для нуля, остальные для фазных проводов).

Рис. 3: Пример цветовой маркировки жил

Благодаря такому разнообразию провод ПУНП имеет достаточно широкую сферу применения, как в промышленном, так и бытовом назначении: в осветительных сетях, при подключении различного оборудования, для питания бытовых приборов и промышленных устройств, монтажа электропроводки и т.д. ПУНП можно использовать для открытой и скрытой прокладки, в кабельных каналах, гофрах или для стационарной прокладки местных низковольтных ВЛ.

Провод ПУНП опасен? Запрещен?

Достаточно часто среди профессиональных электриков можно услышать утверждение, что провод ПУНП запрещен

В связи с чем бытует такое утверждение, и на что стоит обратить внимание, если вы собрались приобрести такую марку для подключения электрических розеток или каких-либо потребителей. Разумеется, что провод выпускается заводами на рынок, следовательно никаких официальных запрещений на государственном уровне касательно данной марки нет, а имеющиеся носят скорее рекомендательный или локальный характер

Зато против ПУНП выступила крайне печальная статистика, как показала практика, в 60% случаев возгорания проводки очагом возгорания являлся именно провод ПУНП. Позже, удалось определить причину повышенной пожарной опасности этой марки. Все дело в том, что провод ПУНП изготавливается на основании ТУ 16.К13-020-93, который допускает для изготовления такой кабельно-проводниковой продукции отклонение не более 30% по сечению, в отличии от ГОСТ 22483-77.

Только представьте себе, что вы приобрели изделие с проводящим элементом сечением в 4 мм 2 для внутренней прокладки, а изготовитель может спокойно продать вам провод на 29% меньшего сечения под той же маркой. Если говорить цифрами, то вместо 4мм 2 вы получите 4 — 4×0,29 = 2,84 мм 2 . К примеру, вы собирались подключить к нему нагрузку, требовавшую в своем номинальном режиме сечение в 3мм 2 , естественно, что с подобным несоответствием провод рано или поздно перегреется и может привести к пожару.

Именно такое недобросовестное отношение к качеству провода ПУНП и стало причиной запрета на его использование. Но относительно более низкая цена по-прежнему привлекает к изделию достаточно много покупателей. Поэтому если вы уже приобрели или эксплуатируете такой проводник в домашней или промышленной сети, лучше снизить для него нагрузку. Если у вас еще есть возможность приобрести другое, более надежное изделие, следует заменить ПУНП более качественным аналогом.

Как правильно использовать провод

Кабель ПУНП используется при монтаже осветительных приборов и сетей? для розеток в жилых помещениях, а также в административных и производственных зданиях. Обычно, применение заключается в питании слабых по мощности электрических проборов с напряжением, не превышающим 250В, например, аналоговых электронных устройств.

Монтирование такого шнура может осуществляться следующими методами:

Методом открытой прокладки;
Монтирование в кабель-канале;
Прокладка в гофре;
В штробах, под штукатуркой;
Подвесным методом на стальном тросе;
Под грунтом, в специальных трубах из металла, пластика или асбеста.

Важно! В любом из таких способов стоит придерживаться всех требований безопасности и эксплуатации ПУНП, которые регламентируются Правилами устройства электроустановок. Например, не разрешается открытый тип прокладки при эксплуатации изделия во влажных помещениях – саунах или банях

Также, прокладка провода ПУНП запрещена в слое грунта. Для этого идеально подходят такие аналоги, как кабели ПУГНП с прорезиненным изоляционным слоем. Возможны и другие типы ограничений, которые зависят от процессов, происходящих в том или ином помещении.

Вам это будет интересно Кабель для обогрева труб

Провод установочный ПуГВ

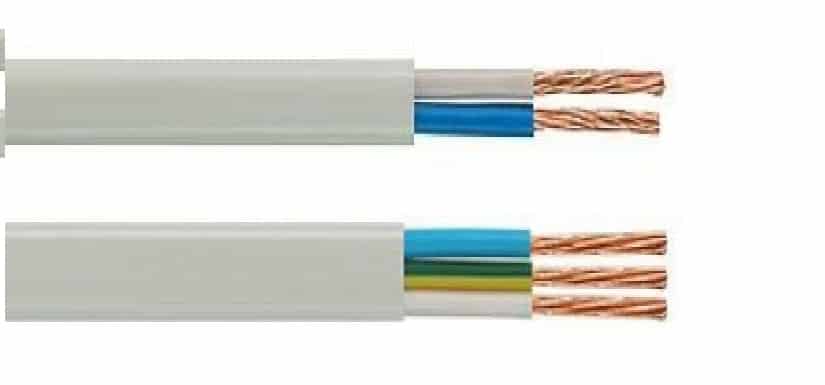

Структура провода ПУГНП

Конструктивно электропровод выполнен несложно. Две или три медные токопроводящие жилы заключены в изоляцию из поливинилхлорида толщиной 0,5 мм. Проводники состоят из тонких медных проволок, прямых или перевитых косичкой, что обеспечивает гибкость кабеля. Жилы уложены параллельно, каждая из них изолирована, имеет отдельную оболочку толщиной не менее 0,3 мм.

Цвет изоляции может быть разным. Чаще всего, в двужильном варианте применяется сине-коричневая или сине-белая расцветка. В трёхжильном — сине-бело-коричневая.

Причины, по которым провод не прошёл сертификацию:

Сечение жил часто занижено, по сравнению с указанным в маркировке;
Ряд производителей выполняет оболочку провода из винила, который выдерживает напряжение только до 250 В;
Провода выпускают с толщиной изоляции 0,3 мм (вместо 0,5 мм по техническим характеристикам), что приводит к снижению прочности продукции.

Вам это будет интересно Разновидности кабелей и проводов

Важно! Кабель ПУГНП является разновидностью проводов марки ПУНП, отличается гибкостью шнура. Не имеет аналогов с жилами из алюминия по причине малого сечения проволоки

Гибкость провода

Изделие ПУГНП не является полноценным проводом, его конструкция предусматривает несколько жил, каждая из которых изолирована. К кабелям его нельзя отнести из-за несоответствия технических рабочих характеристик для данной категории продукции.

Расшифровка марки, назначение, характеристики, особенности применения

Расшифровка маркировки ПУГНП определена ТУ, звучит так:

П – провод установочный;
У – универсальный;
Г – гибкий, жила скручена из большого количества тонких медных проволок;
Н – низкий порог электрической прочности;
П – плоская конструкция.

После указания марки цифрами наносится количество жил, их сечение.

ГОСТ 7399-97 на установочные проводники, работающие в сетях напряжением до 660В:

Конкретные значения указанных выше величин могут отличаться от ГОСТ:

Сопротивление жилы, из-за возможности уменьшения ее диаметра до 25%, может быть выше стандартного;
Назначение провода для работы в сетях постоянного, переменного частотой 50 Гц тока, напряжение которых до 250В (вместо 660), позволяет производителю делать слой пластика тоньше;
Слой изоляции, оболочки, не менее 0,4 мм;
Диапазон температуры эксплуатации: -15 ÷ 50°С;
Относительная влажность, до: 98%.

Провод ПУГНП

ПУГНП — это изолированный силовой провод. Применяется в строительстве для эксплуатации и монтажа стационарной прокладки в осветительных сетях с напряжением переменным 0,25 киловатт с частотой электротока 50 герц. Аббревиатура ПУГНП расшифровывается как провод плоский универсальный гибкий. Он относится к установочным проводам, состоит из плоских медных скрученных жил, расположенных параллельно, изоляция и оболочка провода изготовлены из поливинилхлоридного пластиката.

АССОРТИМЕНТ

Всегда в наличии ассортимент провода ПУГНП сечений от 2х1,5 до 3х4. Цену на провод ПУГНП по каждому сечению можно узнать в прайсе вверху страницы. Купить провод ПУГНП всегда можно подъехав к нам на склад в Москве.

Прайс-лист на сечения ПУГНП (актуален на 06 апреля 2016)

СПРАВОЧНАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Изоляционная обмотка делает провод гибким благодаря высококачественному полимерному материалу изоляции. Обмотка универсального плоского гибкого провода имеет цветовую маркировку.

Провод ПГВВП (ПУГНП) бывает двухжильным и трехжильным. Наиболее распространенный размер сечения медной мягкой токопроводящей жилы составляет 1,5 мм2, 2 мм2 и 4 квадратных миллиметров. Толщина виниловой изоляции ПГВВП может составлять от 0,45 до 0,55 миллиметров, тогда как толщина виниловой оболочки провода составляет 0,5-0,6 миллиметров.

Провод ПГВВП применяют во всех климатических условиях и местах с повышенной влажностью.

Провод ПГВВП (ПУГНП) используют в следующем:

— для прокладки в осветительных сетях с напряжением номинальным 0,25кВ с частотой переменного тока 50 герц, — для монтажа термопар, — для неподвижного монтажа и установок, — для работ бытового характера, — для эксплуатации на открытых местах, — для монтажа электрических цепей в жилых помещениях, — для построения осветительной сети, — при прокладке стационарного освещения в деревянных конструкциях, — для электрических установок при прокладке сетей осветительных и силовых с постоянным напряжением до тысячи вольт, — для присоединения бытовых приборов слабого тока к сети с напряжением 0,25кВ с частотой пятьдесят герц.

Данный провод ПГВВП (ПУГНП) в эксплуатации и установке используется только при негибкой прокладке и максимально допустимым пределом напряжения в 250 вольт

Также важно следить при монтаже допустимым радиусом изгиба провода, который превышает в десять раз диаметр провода. Провод не выдерживает короткого замыкания, хотя сечение провода может выдерживать разные перепады напряжения

ТАБЛИЦЫ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ

Токоведущие медные жилы приведены в таблице

Наименование	Размер номинального сечения, мм2
двухжильная	0,35 – 6
трехжильная	0,35 — 4

Характеристики ПГВВП (ПУГНП): технические и эксплуатационные

Рабочий диапазон температуры	с – 50 до +70 градусов
При температуре не выше 35 градусов влажность воздуха	до 100 процентов
Допустимый температурный нагрев медных жил	плюс 70 градусов
Допустимый температурный нагрев медных жил (в сутки не больше 8 часов и за срок службы не больше 1000 часов)	плюс 80 градусов
Минимальный допустимый температурный предел окружающей среды при прокладке	не ниже минус 15 градусов
Монтажный размер радиуса изгиба при прокладке	наружный диаметр не меньше 10 мм
Частота электротока	50 герц
Максимально допустимый предел напряжения	250 вольт
При температуре плюс 20 градусов сопротивление изоляции кабеля 1 км при сечении
— 1,5 мм2	не больше 12,1 Ом/км
— 2,5 мм2	не больше 7,41 Ом/км
— 4 мм2	не больше 4,61 Ом/км
Сопротивление постоянному напряжению 1км при сечении 1 мм2	не больше 27,1 Ом/км
Срок службы эксплуатации	15 лет

НОРМАТИВНЫЕ ДОКУМЕНТЫ

— ГОСТ 26445-85, — ТУ 3551-001-97568813-2008, — МЭК 227-3.

Можно ли использовать его в работе

Если есть возможность, то лучше, конечно, воспользоваться другими видами кабеля, например тем же ВВГ или, для временных работ, ПВС

Но при режиме жесткой экономии или отсутствии других проводов можно, разумеется, воспользоваться и ПУНП, приняв разумные меры предосторожности

Во-первых, у этого кабеля надо всегда замерять сечение, например, штангенциркулем. Верить маркировке в его случае нельзя вообще. Либо исходить из того, что ПУНП сечением 2.5 мм соответствует ВВГ сечением 1.5 мм. Таким образом, если вы подключите этим кабелем торшер или лампу, ничего плохого не случится. Маломощный потребитель вроде современного телевизора или компьютера, отличающихся небольшим электропотреблением, ПУНП тоже выдержит.

Главное: этим кабелем НЕЛЬЗЯ подключать никакие нагревательные приборы. Абсолютно исключены мощные — электроплита, бойлер и тому подобное. Нежелательны микроволновки, тостеры и чайники. И, разумеется, абсолютно недопустимо одновременное включение в сеть по этому кабелю нескольких мощных приборов.

Провод должен быть проложен по негорючей поверхности — бетону, кафелю или гипсу. Нельзя вмуровывать этот провод в стену без гофротрубы, из которой его при необходимости можно легко выдернуть. Нельзя использовать на открытом воздухе без защитной оболочки. Нельзя прокладывать в земле, например на даче — перерубить его лопатой ничего не стоит. Нельзя прокладывать этот провод пучками, так как из-за тонкой изоляции он легко «пробивается», а при прокладке пучком — хорошо горит. Нельзя монтировать методом скрутки, то есть не на клеммниках. Нельзя соединять с алюминием иначе как через клеммник. Не рекомендуется делать на его базе самодельные удлинители.

Но при тщательно выверенных токовых нагрузках, хорошем качестве соединений и проверенном сечении провод ПУНП вполне может сослужить вам хорошую службу.

ПУНП теперь нельзя использовать вообще?

Здравствуйте.

В нескольких местах в описании ПУНП видел, что его можно прокладывать в т.ч. по деревянным конструкциям. Попытался найти ТУ на него, но наткнулся на вот такое: Цитирую:

Статистические данные показывают, что число пожаров, аварий на электростанциях и в электрических сетях энергосистем, аварий на подвижном составе транспорта, произошедших по вине кабельных изделий, составляют более 60% от общего числа пожаров и аварий, произошедших от электротехнических изделий. Причинами высокой потенциальной опасности кабелей и проводов зачастую являются конструктивное исполнение с нарушением требований стандартов, применение не соответствующих материалов, в том числе вторичного сырья.

Весьма опасным «образцом» таких кабельных изделий являются провода бытового назначения марок ПУНП, АПУНП, ПБНГ и др. по ТУ 16.К13-020-93, которые выпускаются большим числом кабельных заводов. Нормированное в ТУ электросопротивление жил не соответствует требованиям ГОСТ 22483-77 на жилы, что позволяет выпускать провода с фактическим сечением жил до 30% ниже номинального (указанного на ярлыке) сечения, что при эксплуатации однозначно приводит к аварийным ситуациям. Нормированная в ТУ толщина изоляции и оболочки (не менее 0,3 мм) не соответствует требованиям ГОСТ 23286-78 на нормы толщин, что не обеспечивает требуемой электрической безопасности. Применение для изоляции полиэтилена (ПУНР, ТРБН и др.) не обеспечивает требуемой пожаробезопасности.

Вопрос необходимости прекращения выпуска этой опасной продукции неоднократно обсуждался на совещаниях, в том числе членов Ассоциации «Электрокабель».

На общем собрании членов Ассоциации «Электрокабель» от 14-16 марта 2007 г. (Протокол собрания № 47) принято окончательное решение об аннулировании ТУ 16.К13-020-93 и прекращении выпуска и реализации указанных проводов.

В соответствии с поручением в Протоколе № 47 собрания членов Ассоциации «Электрокабель» ОАО «ВНИИКП» оформлено отраслевое извещение К71.768-2007 об аннулировании ТУ 16.К13-020-93 без замены с введением в действие с 01.06.2007 г.

Так что, теперь ПУНП сичтается опасным и его перестанут выпускать? Или не перестанут, но для себя лучше не использовать?

И кстати, откуда взялась фраза про возможность его прокладки по деревянным конструкциям? Может, кто знает?

Заранее прошу прощения, если общественность уже в курсе, просто использование ПУНП регулярно обсуждается, а тут такое.

Как выбрать провод

Нынешние требования при использовании проводников диктуют, что проводка в зданиях и любых сооружениях должна создаваться по системе «трех проводов». В ней используются проводники, отвечающие за ноль, фазу и заземление. Именно поэтому, при прокладке розеточных или осветительных проводок, пользуются как минимум типом ПУНП с 3 жилами, а как максимум – ВВГнг. Помимо этого, необходимо рассчитать нагрузки, которые будут создаваться на сеть из-за подключения электрических приборов и прочих непредвиденных ситуаций. В связи с этим, перед прокладкой определяют толщину жилок кабеля, а также площадь поперечного сечения проводника.

Вам это будет интересно Особенности кабельных стяжек

Большой моток плоского кабеля ПУНП белого цвета

Важно! Для точного определения существуют всевозможные таблицы отношений сечения проводника к мощностным нагрузкам электрического тока и напряжения. Если существует необходимость прокладки ПУНП в качестве домашней проводки для розеточной группы, подключения всех бытовых приборов (утюга, холодильника, бойлера, телевизора и микроволновки) и светильников в виде люстр и бра, то рекомендуется использовать ПУНП 3 на 2.5 мм2

Таких параметров будет вполне достаточно даже для приборов с повышенными нагрузками: кондиционеров, электрических плит, котлов, но для последних, желательно, прокладывать кабели с сечением жил от 4 до 6 мм2

Если существует необходимость прокладки ПУНП в качестве домашней проводки для розеточной группы, подключения всех бытовых приборов (утюга, холодильника, бойлера, телевизора и микроволновки) и светильников в виде люстр и бра, то рекомендуется использовать ПУНП 3 на 2.5 мм2. Таких параметров будет вполне достаточно даже для приборов с повышенными нагрузками: кондиционеров, электрических плит, котлов, но для последних, желательно, прокладывать кабели с сечением жил от 4 до 6 мм2.

Провод «КиП НТ» ПУНП/ПуВВ, 2×2.5 мм2

Отдельно можно сказать и про осветительные приборы. Для них, в целях экономии, допускается использование сечения от 0.75 до 1.5 мм2. Обычно, всевозможные светильники имеют корпус из пластика и проводку заземления подсоединять некуда.

Важно! В производственных помещениях, как правило, применяются металлические светильники, поэтому правила заземления нужно соблюдать при любых способах монтажа: рассчитывать нагрузку, количество осветительных приборов и подключать заземление к металлической основе. Схема проводки для домашних розеток

Схема проводки для домашних розеток

Как заменить провод ПУГНП

Имеющаяся в жилом или производственном помещении проводка кабелем ПУГНП не соответствует современным стандартам по пожароопасности, горючести и пробойному напряжению изоляции.

Электрическую разводку следует заменять современными электрокабелями, которые выпускаются с характеристиками согласно ГОСТам, предназначены для монтажа силовых и осветительных сетей в жилых и производственных зданиях. Провода укладывают в штробах, без гофр, выдерживая 1 см от наружной поверхности стены, возможны различные технические решения.

Вам это будет интересно Особенности электрических проводов и кабелей

Силовой кабель ВВГ с маркировкой

Важно! Главное в надёжной электрической проводке — найти хорошего профессионала. Заниматься проведением электротехнических работ должен специально обученный специалист с допуском к электромонтажным работам и с соответствующим опытом

Кабели ВВГ

Проводники, передающие и распределяющие электроэнергию с напряжением до 1000 В. Внешняя изоляция из поливинилхлорида, чаще чёрного цвета. Жилы гибкие одно- и многопроволочные. Цвет жил: РЕ — желто-зелёный, N — голубой/белый с голубой полосой, Ф — белый.

Важно! Для квартир применяются изделия с сечением 6 мм2, для частных домов — 16 мм2. Модификации кабеля:

Модификации кабеля:

АВВГ — с алюминиевой жилой;
ВВГП — плоское сечение;
ВВГнг —с огнеупорной оболочкой;
ВВГз — резиновая изоляция между отдельными жилами.

Кабель ВВГнг- LS.Важно! Электропровод подходит для монтажа открытой (в коробах) и закрытой проводки. Срок службы 30 лет

Кабель NYM

Электроизделие с 1–5 медными жилами в ПВХ изоляции. Между жилами имеется резиновое уплотнение, обеспечивающее термостойкость, влагостойкость и прочность. Электрокабель предназначен для монтажа силовых и осветительных сетей в промышленных и жилых помещениях.

Кабель NYM 3×2,5

Монтаж

Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.

Выполните срез и проверьте расцветку используемых жил. Воспользуйтесь увеличительным стеклом, чтобы убедиться в однородности проволок, отсутствии каких-либо помутнений и пятен.

Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).

При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.

При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):

Сечение жилы, кв. мм	0,75	1,0	1,5	2,5	4,0	6,0
Диаметр жилы, мм	0,98	1,13	1,38	1,78	2,26	2,76
Мощность/Сила тока, кВт/А для одного провода	2,86/13	3,3/15	4,4/20	5,94/27	7,92/36	10,12/46
Два провода	2,64/12	3,08/14	3,74/17	5,28/24	7,48/34	9,02/41
Три провода	2,42/11	2,86/13	3,3/15	4,84/22	6,82/31	8,14/37
Четыре или больше проводов	2,2/10	2,64/12	3,08/14	4,63/21	5,94/27	7,7/35

В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

Наличие стальной ленты в оболочке.
Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
Внешняя оболочка выполнена в черном цвете.
Стойкость к влаге и перепадам температур.
Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

Стойкость к воде и огню.
Соответствие международным нормам.
Наличие разноцветной изоляции проводов.
Удобство организации проводки на улице.
Черная внешняя оболочка их ПВХ пластика.
Стойкость к перепадам температур.
Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

Соответствие нормам союза электротехников Германии.
Термостойкость и способность работать в широком температурном диапазоне.
Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
Сечение круглое, цвет — серый.
Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.
