Одножильные провода пв3, пв4

Провод ПВ 4

Шнур ПВ 4 устроен следующим образом: медные проволоки, скрученные между собой в один провод, покрытые изоляционным слоем яркого цвета, используемые для включения электрических механизмов и прокладки осветительных путей, а также для сборки электросхем. ПВ 4 намного гибче, чем его предшественник ПВ 3, поэтому кабель используется в местах, где эта гибкость необходима.

Изоляция у ПВ 4 однослойная. Электропроводящие жилы изготавливаются согласно ГОСТ 22483.

Тон изоляции одноцветный. Покупатель может выбрать цвет шнура из представленных у производителя (красный, желтый, зеленый и другие). Как и все кабели для заземления, ПВ 4 имеет зелено-желтый цвет.

ПВ 4 для заземления имеет желто-зеленый цвет.

Сфера применения

При работе с ПВ 4 следует соблюдать умеренную температуру. Если работа происходит в холодном помещении или в зимнее время года, то лучше использовать ПВ-ХЛ.

Данный вид не любит влагу, поэтому размещать его следует в помещениях или с защитой в виде навеса.

Шнур отличается от остальных своей высокой гибкостью, поэтому чаще всего используется в распределительном щите. Также он незаменим для включения электрооборудования в сеть.

Большой популярностью провод пользуется в установке освещения. Кабель подходит для присоединения к электропитанию, а также для разводки внутри светящегося предмета.

Технические параметры

Шнур ПВ 4 отличается от остальных следующими характеристиками:

номинальное переменное напряжение не должно превышать 450 Вольт;
номинальное постоянное напряжение не должно превышать 1000 Вольт;
минимальная температура использования — -50 градусов по Цельсию;
максимальная температура использования — + 70 градусов по Цельсию;
радиус изгиба — 5 наружных диаметров провода;
сопротивление изоляции при приемке – 1 МОм, а при эксплуатации не менее 10 КОм.

Провод, в длину, достигает 100 метров. ПВ 4 благоприятно переносит вибрации и негативные механические воздействия.

Площадь поперечного сечения, кв.мм	Число и диаметр проволок	Масса кг/км	Номинальный наружный диаметр	Максимальный наружный диаметр
0,5	16*0,20	8,65	2,14	2,6
0,75	24*0,20	11,63	2,4	2,8
1	32*0,20	14,3	2,54	3
1,5	21*0,30	20,61	3	3,5
2,5	46*0,26	32,44	3,9	4,2
4	56*0,30	48,56	4,2	4,8
6	84*0,30	72,6	5,1	6,3
10	77*0,41	116,76	6,6	7,6

Изготовитель дает гарантию на провод, как минимум, на 2 года. Срок же реальной службы ПВ 4 достигает 15 лет.

Лучшие изготовители аналоговой продукции

Проводник ПУВ пришёл на замену ПВ 1 с одинаковыми параметрами и предназначением. При необходимости монтажа в местах с трудным доступом вам подойдёт проводник ПУГВ либо ПВ 3.

Чем же разнятся ПУВ и ПУГВ? А отличаются они степенью гибкости. В первом случае этот показатель — один, во втором – пять. Остальные параметры практически одинаковые.

Среди отечественных производителей данной продукции можно отметить следующие предприятия:

Открытое акционерное общество «Подольск кабель», находящееся в Подольске.
Акционерное общество «Рос скат».
Общество с ограниченной ответственностью «Дмитров кабель», город Дмитров.

Расшифровка названия и номенклатура проводов ПВ1

Но прежде чем говорить о характеристиках провода, давайте разберемся с расшифровкой его названия, а также типами проводов ПВ1 выпускаемых в нашей стране. В дальнейшем это нам поможет технически грамотно выполнить покупку.

Расшифровка названия проводов ПВ1

Прежде всего расшифровка названия. И с этим у вас не должно быть сложностей. Вопросы может вызвать только цифра 1 в названии. Но давайте обо всем по порядку.

Расшифровка проводов ПВ 1

Итак:

Первая буква – П. Она означает что это провод. Кроме проводов еще могут быть Ш – шнуры или К – кабели.
Вторая буква – В. Она обозначает тип изоляции провода. В нашем случае это поливинилхлоридная изоляция. Она отличается устойчивыми физико-химическими свойствами поэтому часто применяется в качестве диэлектрика.
Цифра «1» обозначает класс гибкости. Чем ниже эта цифра, тем большему радиуса изгиба может подвергаться провод.

Эта аббревиатура дает нам ответ и на вопрос установочным или монтажным является этот провод? Установочным называется провод, который предназначен для длительной эксплуатации в одном положении. То есть установили и забыли. А монтажный в процессе эксплуатации можно перезаводить многократно.

То есть исходя из класса гибкости ПВ1 в отличии от ПВ 3 (см. Провод ПВ 3 – характеристики и особенности) является установочным проводом. И перемещать его многократно не рекомендуется.

Номенклатура проводов ПВ1

Теперь можно обсудить и типы проводов ПВ1 выпускаемые нашей промышленностью и их особенности. В этом нам поможет ГОСТ 6323 – 79, которому должны соответствовать все провода данной марки.

Зависимость сечения провода и его массы

Прежде всего следует четко определиться, что все провода ПВ1 являются одножильными, как вы можете видеть на видео.

Это не всегда удобно для бытового применения, что является одним из основных ограничивающих факторов:

Сечение проводов может быть от 0,5 мм2 до 120 мм2. При этом в зависимости от сечения жилы изменяются ее структура и технические характеристики.

Провода ПВ 1 сечением до 10 мм2

Так согласно ГОСТ 22483 провода сечением от 0,5 мм2 до 10 мм2 могут выполняться единой жилой. Данные провода относятся к первому классу по гибкости.
А вот провода сечением от 16 мм2 до 35 мм2 уже должны состоять не менее чем из семи жил. За счет этого их гибкость увеличивается. Поэтому такие провода хоть и называются ПВ1, но инструкция относит их ко второму классу гибкости.

Провод ПВ1 16

Провода сечением от 50 мм2 до 95 мм2 должны быть изготовлены уже не менее чем из 19 проволок. А вот ПВ1×120 уже изготавливается не менее чем из 37 проволок. При этом согласно ГОСТа данные провода относятся уже ко второму классу гибкости.

Диаметр отдельных проволок для проводов различного сечения

Следующим важным фактором является толщина изоляции провода. Она так же зависит от сечения. Ведь вполне логично, что чем больше сечение провода, тем больше должна быть и его изоляция.

Толщина изоляции провода в зависимости от сечения

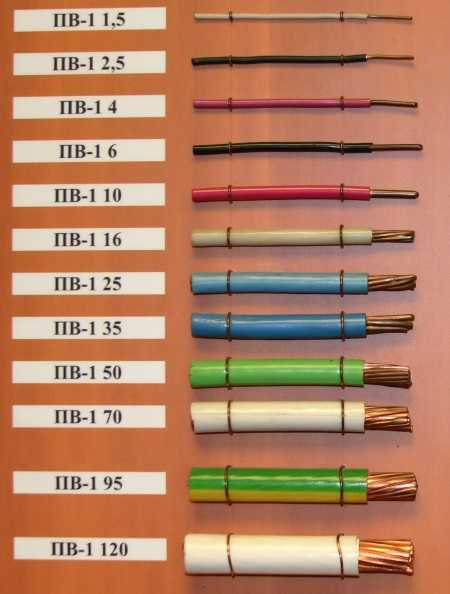

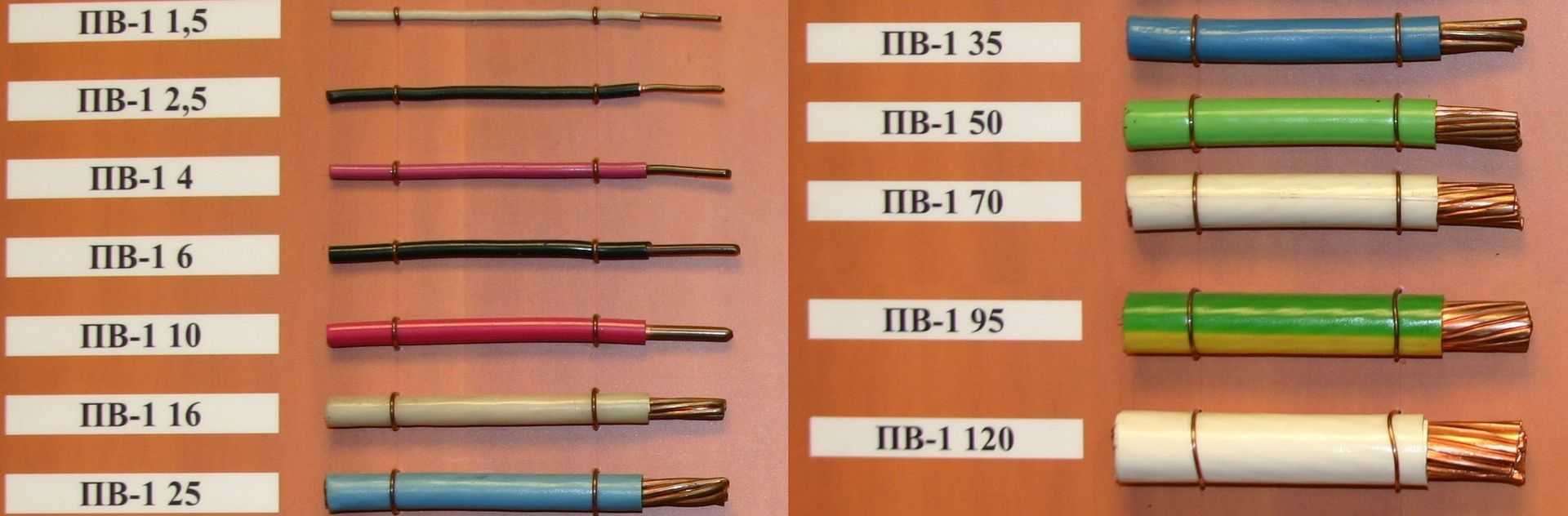

Последним критерием различия является цвет жил. Согласно ГОСТ проводов ПВ 1 цветовая расцветка может быть выбрана исходя из требований заказчика.

Окраска проводов ПВ 1

В то же время для проводов заземления существует отдельное требование. Как известно данная жила должна иметь желто-зеленую окраску (см. Цвет провода заземления). Так вот, для нее на участке провода в 15 мм должно быть не менее 70% одного цвета и 30% другого.

Описание и конструкция провода ПуВ

ПуВ – провод с одной медной жилой, с изоляцией из ПВХ-пластиката, без оболочки.

Расшифровка обозначения:

отсутствие буквы «А» в начале – медная жила; «Пу» — провод установочный; «В» — изоляция из ПВХ-пластиката (винила), в том числе пониженной пожарной опасности и термостойкие;

Пример обозначения: провод ПуВ с жилой сечением 2,5 2 — ПуВ-2,5

Поскольку провода предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.

Диапазон выпускаемых сечений – от 0,5 до 95 мм 2 .

Жилы до 10 мм 2 включительно выполняются только монолитными, от 16 мм 2 и выше должны быть скрученными из отдельных проволок (число проволок: не менее 7 для сечений 16, 25 и 35 мм 2 ; не менее 19 для сечений 50, 70 и 95 мм 2 ).

Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм 2 приведены в таблице.

Номинальное сечение,мм 2	Номинальная толщина изоляции, мм	Минимальная толщина изоляции, мм	Максимальный наружный диаметр, мм
0,75	0,6	0,44	2,6
1,0	0,7	0,53	2,8
1,5	0,7	0,53	3,1
2,5	0,8	0,62	3,9
4	0,8	0,62	4,4
6	0,8	0,62	4,9
10	1,0	0,8	6,4
16	1,0	0,8	8,0
25	1,2	0,98	9,8
35	1,2	0,98	11,0
50	1,4	1,16	13,0

Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.

Провода должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.

Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: ПуВ-2,5 Ж.

Обозначение	Цвет
Белый, натуральный или серый	Б
Желтый или оранжевый или фиолетовый	Ж
Красный или розовый	К
Синий или голубой	С
Зеленый	З
Коричневый	Кч
Черный	Ч
Желто-зеленый	З-Ж

При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.

Провод ПВ 4

Изоляция у ПВ 4 однослойная. Электропроводящие жилы изготавливаются согласно ГОСТ 22483.

ПВ 4 для заземления имеет желто-зеленый цвет.

Сфера применения

Данный вид не любит влагу, поэтому размещать его следует в помещениях или с защитой в виде навеса.

Технические параметры

Шнур ПВ 4 отличается от остальных следующими характеристиками:

номинальное переменное напряжение не должно превышать 450 Вольт;
номинальное постоянное напряжение не должно превышать 1000 Вольт;
минимальная температура использования — -50 градусов по Цельсию;
максимальная температура использования — + 70 градусов по Цельсию;
радиус изгиба — 5 наружных диаметров провода;
сопротивление изоляции при приемке – 1 МОм, а при эксплуатации не менее 10 КОм.

Площадь поперечного сечения, кв.мм	Число и диаметр проволок	Масса кг/км	Номинальный наружный диаметр	Максимальный наружный диаметр
0,5	16*0,20	8,65	2,14	2,6
0,75	24*0,20	11,63	2,4	2,8
1	32*0,20	14,3	2,54	3
1,5	21*0,30	20,61	3	3,5
2,5	46*0,26	32,44	3,9	4,2
4	56*0,30	48,56	4,2	4,8
6	84*0,30	72,6	5,1	6,3
10	77*0,41	116,76	6,6	7,6

Изготовитель дает гарантию на провод, как минимум, на 2 года. Срок же реальной службы ПВ 4 достигает 15 лет.

Область применения

Рассмотрим, где применяется провод ПВ-4. Данный тип проводника подходит для эксплуатации в районах с умеренным, теплым, тропическим климатом. Для использования в регионах с холодным климатом промышленностью выпускается ПВ-ХЛ.

Провода подходят для эксплуатации в помещениях или под навесами, в палатках, кузовах, прицепах, гаражах, металлических сооружениях. Стоит избегать конденсации влаги.

Если говорить о конкретных сферах применения, то можно использовать ПВ-4 для сборки электрических щитов. С ним удобно работать, потому что он легко гнется

Также подойдет для подключения электрообрудования в автомобиле, но это нужно делать осторожно. При этом, если провода будут выходить за пределы салона, лучше использовать кабель или провод с двумя слоями изоляции. Можно использовать для монтажа в изделиях, типа радиоэлектронной аппаратуры, поскольку ПВ-4 достаточно гибкий, чтобы его удобно проложить

Но не забудьте надеть наконечники типа НШВИ, прежде чем подключать его к винтовым зажимам автоматов и прочего

Можно использовать для монтажа в изделиях, типа радиоэлектронной аппаратуры, поскольку ПВ-4 достаточно гибкий, чтобы его удобно проложить. Но не забудьте надеть наконечники типа НШВИ, прежде чем подключать его к винтовым зажимам автоматов и прочего.

Еще одним местом, где применяются провод ПВ-4, является освещение. Он подойдет, как для подключения питания к светильнику, так и для разводки внутри светильника.

Обзор характеристик провода ПВ-3

Монтажный и установочный провод ПВ-3 (на фото ниже) имеет одну медную жилу. Он обладает высокой прочностью и гибкостью. Благодаря тому, что жила многопроволочная, изделие имеет хорошую проводящую способность.

Расшифровка маркировки ПВ-3 выглядит следующим образом: буква П указывает, что это непосредственно сам провод, В – указывает, что изоляция сделана из поливинилхлорида, а цифра 3 указывает на класс гибкости жилы.

В конструкцию устройства входят такие элементы:

Жила, которая пропускает ток. По ГОСТ 22483 это однопроволочная или многопроволочная жила из меди.
Изоляция из ПВХ пластиката. Расцветка осуществляется либо сплошной, либо на естественную изоляцию наносится две продольные полосы. Если ПВ-3 используется для заземления, то его цветовая маркировка будет желто-зеленой.

Основные параметры

Технические характеристики указывают на то, что провод ПВ-3 стойкий к влиянию влаги, конденсата или пара. Так как диапазон рабочих температур составляет от +60 до -70 °С, то его применяют в экстремальных условиях, прокладывают в банях и ванных комнатах.

Провод замечательно борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают особое преимущество изделия перед другими. Например, провод ПВ-3 не горит, он просто плавится. Оболочка изоляции плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.

Провод ПВ–3 часто применяется в качестве кабеля заземления, его наружный диаметр подбирается согласно требованиям и запросам ПУЭ. Срок эксплуатации изделия – до 15 лет. Продается мотками, максимальная величина которого 100 метров.

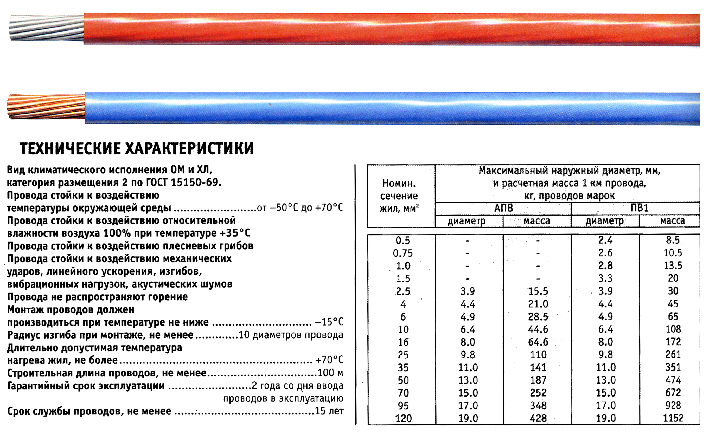

На фото ниже представляются прочие технические характеристики ПВ-3 и таблица сечений:

Наружный диаметр, сопротивление изоляции и масса 1 км провода:

Технические характеристики указывают, что основное отличие изделия от других марок заключается в изоляционном материале. Поливинилхлорид (ПВХ) – это достаточное прочное покрытие. Его тяжело перегрызть грызунам, да и их отпугивает специфический запах, который делается с помощью добавления специального компонента.

Кстати, основные производители провода ПВ–3 популярны по всей стране. К ним относят Московский завод Москабельмет, ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Альянс Кабель».

Область применения

Где применяется проводник? Благодаря тому, что ПВ-3 имеет широкий диапазон сечений жил и простые технические характеристики, он используется практически во всех сферах производства и промышленности: формирование индивидуальной электрической сети, монтаж электропроводки в квартире, подключение электроприборов и много другое.

Сферы применения изделия можно поделить на такие разделы:

коммуникационные системы;
жилые, нежилые и производственные помещения;
электрическая проводка, как в помещении, так и на уличных пространствах.

Двойной слой изоляции обеспечивают максимальную безопасность. Изоляция делается из специального усовершенствованного ПВХ-пластика, который не способен нагреваться от тока. Благодаря этому он используется в высоковольтном производстве. Помимо этого материал в своем составе обладает особым веществом, которое сводит вероятность горения к минимуму.

Что еще важно знать?

Многие электрики задаются вопросом, в чем разница между проводом ПВ-3 и ПуГВ. Ответ простой — это одно и тоже, отличие лишь в ГОСТе, согласно которому изготавливался проводник. Дело в том, что ранее действовал ГОСТ 6323-79, а на сегодняшний день его действие прекратили и ввели ГОСТ Р 53768-2010, а также ТУ 16-705.501-2010, согласно которым старый ПВ-3 заменили на ПуГВ. В технических характеристиках также прошло небольшое изменение, класс гибкости ПуГВ стал выше (5), поэтому проводник более гибкий. В остальном параметры не изменились.

Напоследок рекомендуем просмотреть видео, на котором предоставлен обзор данной марки кабельной продукции:

Вот мы и рассмотрели область применения, расшифровку маркировки и технические характеристики провода ПВ-3. Надеемся, предоставленное описание было для вас полезным!

Обозначение маркировки

Начнем с расшифровки аббревиатуры. Вопросы могут возникнуть из-за дополнительных цифр, которые добавляют после двух основных заглавных букв. Приступим:

Буква «П» на первом месте указывает на то, что продукция является проводом. Помимо проводов, данные изделия делятся на две категории – шнуры (Ш) и кабели (К).
Буква «В» на втором месте указывает на тип используемой изоляции. В данном случае речь идет о поливинилхлоридной оболочке, положительным качеством которой является устойчивость ко многим физическим и химическим воздействиям. Это один из основных материалов, применяемых в качестве диэлектрика.
Последняя цифра указывает на класс гибкости кабеля – от «1» до «5». Чем выше данное значение, тем более гибким будет изделие.

Провода делятся на две основные категории – установочные и монтажные. К первым относятся изделия, которые допустимо использовать в течение продолжительного срока на одном и том же месте. Речь идет, к примеру, об установке розетки, выключателя и т. п. Монтажный провод предназначен для многократного применения и временного подключения различного оборудования.

Логично, что более гибкий кабель следует называть монтажным, в то время как изделие пожестче – установочным. Для примера, ПВ1 – установочный провод, который не рекомендуется постоянно перемещать и использовать в разных местах, ПВ3 – монтажный.

Провод ПВ-3

1. Медная однопроволочная или многопроволочная жила круглой формы класса 3,4 или 5 по ГОСТ 22483.

2. Изоляция из ПВХ пластиката.

Область применения ПВ3 (ПВ 3):

Провода ПВ3 (ПВ 3) применяются для электрических установок при стационарной прокладке в осветленных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 Вольт (U0/U = 450/750 V) частотой 400 Гц или постоянное напряжение до 1 000 Вольт.

Провода ПВ3 изготавливаются для эксплуатации в районах с умеренным, холодным (ПВ-ХЛ), тропическим и морским климатом, в том числе для судов неограниченного района плавания. Провода предназначены для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции. Провода могут использоваться в качестве встроенных элементов внутри комплектных изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах (например, внутри радиоэлектронной аппаратуры). Провода марки ПВ3 предназначены для монтажа участков электрических цепей, где возможны изгибы проводов.

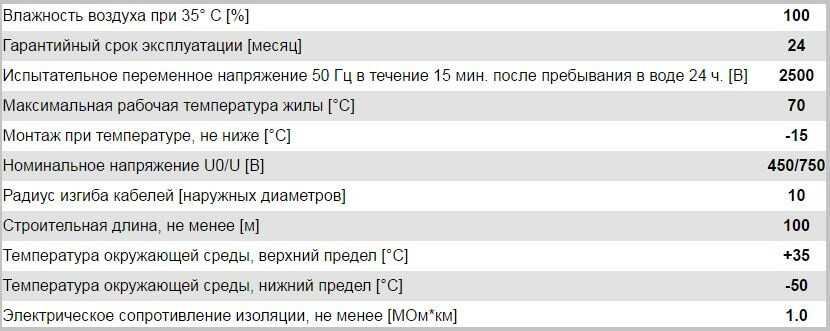

Технические характеристики ПВ3 :
Влажность воздуха при 35°	100
Гарантийный срок эксплуатации	24
Испытательное переменное напряжение 50 Гц в течении 15 мин. после пребывания в воде 24ч.	2500
Максимальная рабочая температура жилы	70°
Монтаж при температуре (не ниже )	-15°
Номинальное напряжение U0/U	450/750
Радиус изгиба кабелей (наружных диаметров)	10
Строительная длина (не менее )	100
Температура окружающей среды (верхний предел )	+35°
Температура окружающей среды (нижний предел )	-50°
Электрическое сопротивление изоляции (не менее )	1.0
Срок службы проводов	не менее 15 лет

Сечение (кв. мм)	Рачетная масса (кг/км)	Расчетный наружный диаметр (мм)	Максимальный наружный диаметр (мм)
ПВ3 0.5	8.4	2.1	2.6
ПВ3 0.75	11.5	2.4	2.8
ПВ3 1	13.9	2.5	3.0
ПВ3 1.5	20.3	3.0	3.4
ПВ3 2.5	31.9	3.7	4.2
ПВ3 4	47.7	4.2	4.8
ПВ3 6	66.3	4.8	6.3
ПВ3 10	113.2	6.2	7.6

Сечение (кв. мм)	Рачетная масса (кг/км)	Расчетный наружный диаметр (мм)	Максимальный наружный диаметр (мм)
ПВ3 13	168	—	8.8
ПВ3 25	249	—	11.0
ПВ3 35	348	—	12.5
ПВ3 50	495	—	14.5
ПВ3 70	675	—	17.0
ПВ3 95	913	—	19.0

Кабель ПВ 1

Шнур ПВ 1, в обиходе, имеет два названия: провод для передачи трехфазного тока и установочный кабель.

Сконструирован шнур ПВ 1 следующим образом: единичная жила, состоящая из нескольких мягких проволок меди, скручена в пучок. Вокруг этой конструкции разместилась однослойная изоляция из поливинилхлоридного пластиката. У качественного кабеля изоляция должна спокойно отделяться от медных проволок. Если ПВ 1 хранился недолжным образом или хранился дольше положенного срока, отделение изоляции будет проходить с трудом.

Кабельные жилы проходят классификацию по ГОСТ 22483 и подразделяются на классы:

1 класс – сечение от 0,5 до 10 кв. мм;
2 класс – сечение от 16 до 95 кв. мм.

Номенклатура сечений жил кабеля равняется: 0.5, 0.75, 1, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95 и 120 кв. миллиметров.

Число жил и номинальное сечение, кв.мм	Максимальный наружный диаметр, мм	Масса 1 км кабеля, кг
0,5	2,40	8
0,75	2,60	10
1,0	2,80	13
1,5	3,30	19
2,0		26,2
2,5	3,90	30
3,0		37,7
4,0	4,40	45
5,0		54,8
6,0	4,90	65
8,0		80,2
10	6,40	107
16	8,00	172
25	9,80	260
35	11,00	362
50	13,00	511
70	15,00	691
95	17,00	956
120	17,5	1060

Цвет изоляционной оболочки шнура ПВ 1 напрямую зависит от размера сечения медной жилы. Так, для сечения от 0.5 до 6 кв. мм. используется желто-зеленая изоляция.

Для сечения медной жилы от 6 до 120 кв. мм. используется довольно разнообразное количество цветов: белый, серый, черный и другие. Всего цветовая палитра изоляции насчитывает 11 цветов.

Кабель, с помощью которого заземляют оборудование, всегда будет зелено-желтого цвета.

Сфера применения

Большой популярностью кабель ПВ 1 пользуется в электромонтажной сфере. От медной жилы такого кабеля зависит, где и для чего его применят. Часто провод используют для установки промышленного оборудования и электрических аппаратов, а также он нашел применение в прокладке электросветовых и осветительных сетей.

Такая продукция подходит для механизмов и станков, достигающих переменного напряжения тока не более 450 Вольт и при частоте не выше 400 Герц. Постоянное напряжение может достигать 1000 Вольт.

ПВ 1 устойчиво переносит механические воздействия, влияние линейного ускорения, вибрационные нагрузки, акустические шумы и не плесневеет. Такой кабель имеет самозатухающуюся изоляцию, что обезопасит пользователя от пожара.

Технические параметры

Провод ПВ 1 обладает следующими свойствами:

Оптимальная температура, при работе со шнуром, составляет 20 градусов по Цельсию. При такой температуре его удельное электрическое сопротивление должно быть не более 0,01724 Ом·мм2/м. Электрическое сопротивление его изоляции должно держатся в следующих диапазонах:

после полного изготовления во время перевозки – не менее 1000 кОм/км;
во время использования и хранения — не менее 10 кОм/км.

Для удобства в работе, ПВ 1 выпускается крепким и стойким. Он способен выдерживать удар при максимальном ускорении в 1500 m/c2 от 1 до 5 миллисекунд.

Условия прокладки

Кабель нашел весьма обширное применение в промышленной сфере жизни. Он используется для следующих работ:

строительства особых конструкций в пустотных каналах, трубах, а также монтажных коробах;
применяется в распределительных щитах и электрических шкафах. Также используется в пультах для управления механизмами и аппаратами;
эксплуатируется для монтажа осветительного оборудования и для строительства каналов и металлических труб.

Кабель можно прокладывать при температуре выше 15 градусов по Цельсию. Если она ниже, то кабель можно нагреть. Радиус изгиба кабеля составляет 10 наружных диаметров.

Условия эксплуатации

При работе с кабелем следует принимать во внимание следующие факторы:

температура в помещении или в окружении не должна быть ниже 50 градусов по Цельсию;
температура, используемая для разогрева жилы, не должна превышать 70 градусов.

Шнур ПВ 1, при оптимальных условиях, может прослужить более 15 лет. Гарантия на него распространяется в течение года, начиная со дня поставки. Длина кабеля — не менее 100 метров. В особых случаях производитель готов пойти на уступки и предложить меньшую длину провода.

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
Провод с легкостью переносит вибрации, акустические удары и т. п.
Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

Электрические характеристики

Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.

Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.

Остальные характеристики:

Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.

Обозначение маркировки

Буква «П» на первом месте указывает на то, что продукция является проводом. Помимо проводов, данные изделия делятся на две категории – шнуры (Ш) и кабели (К).
Буква «В» на втором месте указывает на тип используемой изоляции. В данном случае речь идет о поливинилхлоридной оболочке, положительным качеством которой является устойчивость ко многим физическим и химическим воздействиям. Это один из основных материалов, применяемых в качестве диэлектрика.
Последняя цифра указывает на класс гибкости кабеля – от «1» до «5». Чем выше данное значение, тем более гибким будет изделие.

Особенности монтажа и эксплуатации

Основное предназначение ППВ – подключение стационарной проводки на производственных или жилых объектах

Помимо практичности и универсальности, изделие привлекает внимание низкой стоимостью

Во время эксплуатации ППВ нужно учитывать несколько важных особенностей:

Жесткость изделия связана с монолитным исполнением жил. Радиус изгиба в процессе прокладки должен быть не выше десяти наружных диаметров. Десять циклов – ровно такое количество перегибов допустимо под прямым углом с возвращением в первоначальное положение. Данные величины нужно учитывать при проектировании кабельной трассы. Старайтесь исключать лишние перегибы и изломы. Поливинилхлорид – химически стойкий материал. Он прокладывается вдоль кирпичного или бетонного основания, впоследствии может прятаться под слоем штукатурки или шпаклевки. При этом нет необходимости в применении дополнительных средств защиты. В современных строительных смесях имеются различные добавки и присадки, которые при воздействии на одинарный изоляционный слой с течением времени его разрушают. Если вы не знаете состав раствора, то все же лучше воспользоваться дополнительной защитой в виде гофрированных труб и коробов. При укладке ППВ под гипсокартонные или пластиковые плиты, МДФ наличие гофры или кабель-канала обязательно. Возможна прокладка под открытым небом, но многие специалисты рекомендуют использовать навесы или другие приспособления, защищающие изделие от прямого попадания солнечных лучей. Гигроскопичность позволяет эксплуатировать ППВ во влажных и теплых комнатах (к примеру, в бане)

В данном случае важно использовать пластиковую защиту (металлическая не подходит). Трасса должна располагаться внизу или на середине высоты. Выбирайте трехжильный провод с подключением через УЗО

Выбирайте трехжильный провод с подключением через УЗО.

Какие параметры и характеристики

Первое: самое оптимальное изменяющееся напряжение для эффективной работы – 400 – 500 В.
Второе: частота – 400 ГГц.
Третье: самое оптимальное регулярное напряжение – до тысячи В.
Четвертое: тип климат-исполнения (общее, холодное).
Пятое: тип расположения (в стене, на улице).
Шестое: минимально допустимых градус по Цельсию – до минус пятидесяти.
Седьмое: максимально допустимый градус по Цельсию – до плюс семидесяти.
Восьмое: максимально допустимая влажность воздуха – до ста процентов.
Девятое: минимально допустимый градус по Цельсию для установочных работ – до минус пятнадцати.
Десятое: минимально допустимый радиус перегиба – до пяти внешних диаметров ПВ.
Одиннадцатое: показатель рабочего сопротивления при приеме питания – один МОм, и в работе – до десяти Ком.

Чаще всего ПВ продается в специализированных магазинах не менее чем по 100 метров в одной бухте.

В зависимости от изготовителя длина ПВ в одной бухте или упаковке, может отличаться потому, не стоит пренебрегать возможностью уточнить данный вопрос до приобретения.

Благодаря материалу защитной оболочки, ПВ не уязвим перед плесенью, грибами, влажностью, деформациям или иных механическим повреждениям.

Элементы конструкции проводов ПВ3

Каждый шнур или кабель имеет определенные особенности конструкции. На тип и количество элементов влияет назначение, условия эксплуатации, уровень максимального напряжения. Конструктивными деталями установочного провода ПВ 3 являются:

медная жила (согласно ГОСТу № 22483 может быть цельной или многопроволочной);
внешняя защита (изоляционный слой).

Расшифровка названия провода ПВ-3

Технические характеристики провода ПВ-3 (ПуГВ)

Характеристики провода ПВ-3

Если кабель требуется проложить на ограниченной площади (электрощиток, проводка внутри приборов), важно использовать мягкие многопроволочные кабели класса ПуГВ, к которым относится и ПВ-3. Характеристики таких проводов типовые:

допустимое напряжение переменного напряжения 450 на 750 В, для постоянного – до 1000 В; частота до 400 Гц;
возможный уровень влажности – до 98%;
предел температуры для проведения установочных работ – минус 15° по Цельсию;
гибкость – до 5 диаметров цельного сечения;
изоляция провода остается работоспособной при температуре до 160° по Цельсию;
возможные сечения ПВ-3 провода – от 0,05 до 40 квадратных см.

Срок службы кабелей со стандартными характеристиками зависит от условий эксплуатации, параметров внешней среды и способа прокладки. Обычно указывается максимальный предел – 15 лет. В «агрессивных» условиях срок может сократиться до двух лет. Например, если провод ПВ-3 проложен открытым способом, подвержен постоянному воздействию ультрафиолета, осадков, перепадам температуры. Средний гарантийный срок – 1 год.

Условия прокладывания провода

Кабель ПВ-3 монтируется в разных условиях при соблюдении определенных рекомендаций. Если температура окружающей среды ниже 15° по Цельсию, провод необходимо прогреть. В противном случае не избежать повреждений и растрескивания при сгибании.

Дополнительный момент – нельзя допускать конденсации или попадания влаги на внутренний стержень.

Условия, в которых допускается использование провода ПВ-3

Переход на шину заземления с использованием провода ПВ 3

Мягкий кабель ПуГВ можно использовать в разных условиях. Технические характеристики позволяют прокладывать провод в помещениях с повышенной влажностью (ванные комнаты, бани). Многое зависит от типа проводки – открытый или закрытый. Изоляционный слой сохраняет эксплуатационные характеристики при резких колебаниях температур (от -60° до +70° по Цельсию).

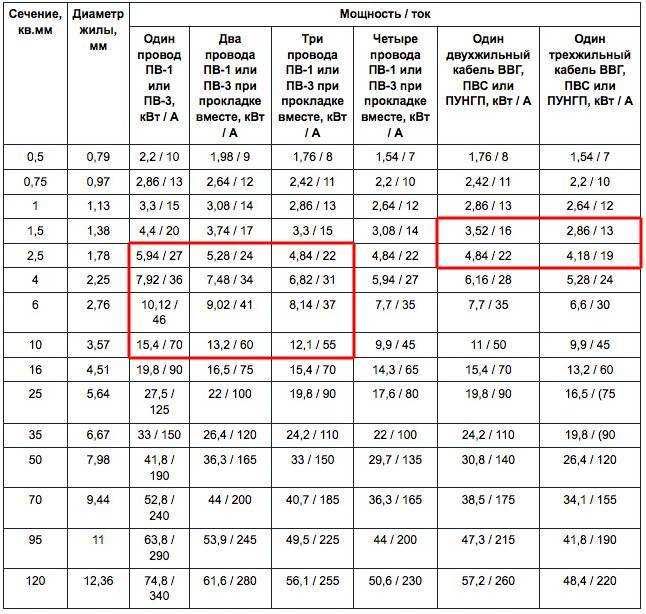

Токи нагрузки провода ПуГВ

Ни один действующий ГОСТ не устанавливает допустимые пределы токов нагрузки кабеля ПуГВ. Поэтому применяются Правила устройства электроустановок – несколько нормативных документов, разработанных Минэнерго СССР и России (требования являются общими для всех стран). Максимальный уровень тока зависит от сечения кабеля. Например, для провода диаметром 0,75 квадратных мм пределом является 15А нагрузки, а для сечения в 5 квадратных см – 215А.
