Провод пув: технические характеристики, показания к применению

Технические характеристики

В основе производства проводника лежит ГОСТ 6323-79. Это значит, что готовый продукт обладает следующими техническими характеристиками:

• кабель оснащен медными жилами, помещенными в изоляцию из поливинилхлорида;
• возможность применения в сети с постоянным или переменным током;
• проводник способен выдерживать постоянное напряжение в 1000 В, а также переменное напряжение от 450 до 750 В, максимальная частота — 400 Гц;
• максимальный нагрев кабеля +70°С;
• допускается эксплуатация провода в температурном режиме от -50°С до +70°С;
• максимальная влажность окружающей среды — 98%;
• осуществление монтажных работ допускается при температуре не ниже -15°С, более низкая температура отрицательно влияет на свойства гибкости изоляции;
• кабель устойчив к ударному воздействию и механическим нагрузкам;
• обладает высоким уровнем безопасности;
• оболочка способна выдержать нагревание до +160°С;
• ПВХ-изоляция не поддерживает горение;
• минимальный радиус изгиба — 5 диаметров провода;
• при соблюдении правил монтажа срок эксплуатации составляет 20 лет.

Watch this video on YouTube

Сейчас провод ПуГВ изготавливается в большой цветовой гамме, что существенно облегает монтаж и последующий ремонт электрических систем. Ориентируясь на схему и цветовую палитру, запутаться практически невозможно.

Отметим, что среди производителей нет четкой договоренности относительно расцветки кабельной продукции, и ГОСТом данный параметр никак не регламентируется. Единственное условие — заземляющий контур должен быть желтым или зеленым. Бывают виды, где используются двухцветные провода.

Провод ПВ 4

Шнур ПВ 4 устроен следующим образом: медные проволоки, скрученные между собой в один провод, покрытые изоляционным слоем яркого цвета, используемые для включения электрических механизмов и прокладки осветительных путей, а также для сборки электросхем. ПВ 4 намного гибче, чем его предшественник ПВ 3, поэтому кабель используется в местах, где эта гибкость необходима.

Изоляция у ПВ 4 однослойная. Электропроводящие жилы изготавливаются согласно ГОСТ 22483.

Тон изоляции одноцветный. Покупатель может выбрать цвет шнура из представленных у производителя (красный, желтый, зеленый и другие). Как и все кабели для заземления, ПВ 4 имеет зелено-желтый цвет.

ПВ 4 для заземления имеет желто-зеленый цвет.

Сфера применения

При работе с ПВ 4 следует соблюдать умеренную температуру. Если работа происходит в холодном помещении или в зимнее время года, то лучше использовать ПВ-ХЛ.

Данный вид не любит влагу, поэтому размещать его следует в помещениях или с защитой в виде навеса.

Шнур отличается от остальных своей высокой гибкостью, поэтому чаще всего используется в распределительном щите. Также он незаменим для включения электрооборудования в сеть.

Большой популярностью провод пользуется в установке освещения. Кабель подходит для присоединения к электропитанию, а также для разводки внутри светящегося предмета.

Технические параметры

Шнур ПВ 4 отличается от остальных следующими характеристиками:

• номинальное переменное напряжение не должно превышать 450 Вольт;
• номинальное постоянное напряжение не должно превышать 1000 Вольт;
• минимальная температура использования — -50 градусов по Цельсию;
• максимальная температура использования — + 70 градусов по Цельсию;
• радиус изгиба — 5 наружных диаметров провода;
• сопротивление изоляции при приемке – 1 МОм, а при эксплуатации не менее 10 КОм.

Провод, в длину, достигает 100 метров. ПВ 4 благоприятно переносит вибрации и негативные механические воздействия.

Площадь поперечного сечения, кв.мм	Число и диаметр проволок	Масса кг/км	Номинальный наружный диаметр	Максимальный наружный диаметр
0,5	16*0,20	8,65	2,14	2,6
0,75	24*0,20	11,63	2,4	2,8
1	32*0,20	14,3	2,54	3
1,5	21*0,30	20,61	3	3,5
2,5	46*0,26	32,44	3,9	4,2
4	56*0,30	48,56	4,2	4,8
6	84*0,30	72,6	5,1	6,3
10	77*0,41	116,76	6,6	7,6

Изготовитель дает гарантию на провод, как минимум, на 2 года. Срок же реальной службы ПВ 4 достигает 15 лет.

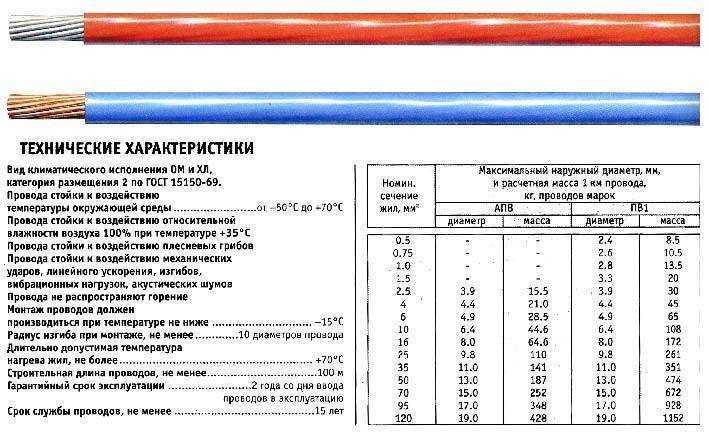

Номенклатура проводов ПВ1

Далее рассмотрим основные разновидности проводов ПВ1 (первого класса гибкости), которые выпускают отечественные производители. Все изделия соответствуют ГОСТ.

Для начала обратите внимание на таблицу, в которой представлена зависимость площади сечения ПВ1 и массы:

Сечение, кв. мм	Максимальный наружный диаметр, мм	Масса 1 км кабеля, кг
0,5	2,4	8
0,75	2,6	10
1,0	2,8	13
1,5	3,3	19
2,0	3,3	26,2
2,5	3,9	30
3,0	3,9	37,7
4,0	4,4	45
5,0	4,4	54,8
6,0	4,9	65
8,0	4,9	80,2
10	6,4	107
16	8	172
***	***	***
120	17,5	1060

Первое, что вы должны запомнить: любой провод ПВ1 – это одножильное изделие. К сожалению, данный факт омрачает его бытовую эксплуатацию, поскольку наличие только одной жилы само по себе является ограничительным фактором и определяет следующие условия:

1. Диапазон допустимого сечения проводов составляет 0,5-120 кв. мм. В зависимости от конкретной величины может изменяться структура жилы и ее технико-эксплуатационные параметры.
2. В соответствии с ГОСТ для проводов с площадью сечения 0,5-10 кв. мм могут производиться как единая жила. Только такие изделия относятся к первому классу гибкости.
3. Для производства жилы кабельной продукции сечением 16-35 кв. мм следует использовать от семи проволочек и выше. Это приводит к увеличению гибкости. Провода, по сути, относятся к первому классу, но по инструкции их называют ПВ2.
4. Изделия с площадью сечения 50-95 кв. мм изготавливают из 19 или более проволочек. ПВ 1×120 должен производиться из 37, и в соответствии с ГОСТ такой провод относится ко второму классу гибкости.

Еще один не менее важный фактор – толщина изоляционного слоя. Ее подбирают в зависимости от сечения изделия: с увеличением данного параметра повышаются требования к прочности изоляции. В соответствии с правилами ГОСТ изоляция ПВ1 может быть двухслойной

При этом важно соблюдать общее правило: толщина первого изоляционного слоя должна составлять менее 70% от размера второго

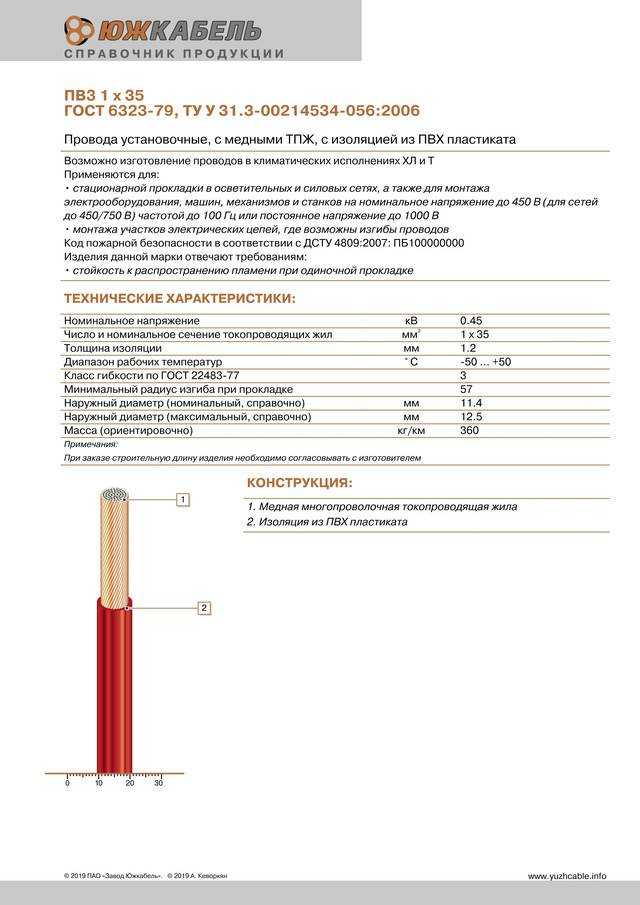

Преимущества и недостатки

В сравнении с другими вариантами кабельно-проводниковой продукции провод ПВ3 обладает рядом весомых преимуществ:

• Средний уровень гибкости – обеспечивает достаточно широкую сферу для применения ПВ3 – может использоваться как установочный провод для монтажа электрических систем, подключения оборудования, для электроснабжения устройств освещения и различных бытовых нужд.
• Обладает хорошей устойчивостью к воздействию внешних факторов – отлично справляется с атмосферными явлениями, перепадами температур, механическими ударами, влагой, предотвращает возникновение и развитие плесени и т.д.
• В состав изоляции включаются антипирены – вещества, приводящие к самостоятельному затуханию. За счет чего в случае искрения провод ПВ3 не загорится, а лишь оплавиться. В случае воздействия открытых очагов огня, изоляция также не будет поддерживать горение, чем обеспечивается возможность его использования в пожароопасных помещениях.
• Относительно невысокая стоимость марки ПВ3 на рынке, что делает его гораздо более привлекательным, в сравнении с другими проводами и кабелями.
• Не боится грызунов – за счет обработки отпугивающей пропиткой, практически не подвергается разрушению со стороны вредителей.

Среди недостатков провода ПВ3 следует выделить только один слой изоляции, которого часто оказывается недостаточно, при определенных условиях прокладки. В таких ситуациях в дополнение к имеющемуся диэлектрику необходимо приспосабливать дополнительные гофры, трубки или кабель-каналы.

Вторым недостатком ПВ3 является механическая «память» самой жилы. Если вы придадите ей форму при подключении, то после какого-то периода эксплуатации перекручивать концы и менять их положение крайне нежелательно, так как проволока становиться хрупкой.

Часто задаваемые вопросы

Вопрос №1. Провода в двойной изоляции легко укладываются в штробы, эти приходится протягивать каждую жилу в отдельности как ускорить процесс?

Можно через равные промежутки одеть отрезки кембрика на пару или несколько проводов, зафиксировать их в жгут изолентой.

Вопрос №2. Без двойной изоляции провод будет выдерживать в штробе и распределительной коробке заявленную нагрузку по сечению, короткого замыкания не будет?

На токовые нагрузки изоляция не влияет, только сечение провода, в других марках типа ПУНП провода разной полярности также прокладываются вместе с одним изоляционным слоем. Второй общий, внешний предполагается как защита от влаги и механических ударов.

Вопрос №3. Можно проложить осветительную сеть проводом ПУВ на тросике по воздуху под открытым небом?

В целях безопасности лучше провод продеть через ПВХ трубку и закрепить его к тросику пластиковыми жгутами одноразового пользования с замком, фиксирующим натяжку.

Вопрос №4. Какого сечения провод использовать для розеточных сетей?

Все зависит от мощности приборов подключаемых к розеткам, обычно для утюга холодильника, телевизора прокладывают 2.5 мм2. Для более мощных нагревательных приборов, бойлера, электроплиты и других используют 4 – 6 мм2 . Для более детального рассмотрения вопроса по выбору сечения требуется отдельная тема. Есть таблицы выбора сечения проводов по мощности потребляемой электроприборами.

Вопрос №5. Прокладывать ПУВ в штробах и кабельканалах частного дома неудобно, без общей оболочки жилы расползаются, где его применение наиболее эффективно?

ПВ-1 очень активно используется для сборки схем в распределительных шкафах, подключаются приборы учета, узо, автоматические выключатели.

Пример сборки схемы в распределительном шкафу

На промышленных объектах собираются в шкафах схемы с элементами управления, соединяются контакты трансформаторов, магнитных пускателей и других элементов.

ПУВ, ПуГВ

Техническое описание

Провода установочные по ТУ 16-705.501-2010

Провода с медными жилами с изоляцией из поливинилхлоридного пластиката, применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.

Вид климатического исполнения– УХЛ2 по ГОСТ 15150.

Провода изготавливаются марок:

— ПуВ — провод одножильный c медной жилой, с изоляцией из поливинил-хлоридного пластиката, без оболочки

— ПуГВ — провод одножильный c гибкой медной жилой, с изоляцией из поливинил-хлоридного пластиката, без оболочки

Конструкция проводов:

— токопроводящие жилы проводов изготавливаются из медной проволоки и соответствуют 1 или 2 классу для провода ПуВ и 5 классу для провода ПуГВ по ГОСТ 22483;

— сечение медных токопроводящих жил от 0,5 до 240 мм² ;

— количество изолированных жил – 1;

— изоляция выполнена из поливинилхлоридного пластиката;

— строительная длина проводов не менее100 м.

Электрические параметры:

— электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на1 кмдлины и температуру 20 °С, соответствует ГОСТ 22483;

— электрическое сопротивление изоляции провода, пересчитанное на1 кмдлины и температуру 20 °С, не менее 5 МОм;

— изолированные жилы выдерживают испытание переменным напряжением категории ЭИ-2 по ГОСТ 23286;

— провод выдерживает в течение10 мин (с погружением в воду) испытание переменным напряжением 2,5 кВ частотой 50 Гц .

Механические параметры:

— провод марки ПуВ стойкий к удару при температуре минус 15 °С.

— изоляция выдерживает испытание на изгиб или удлинение при температуре минус 15 °С.

Стойкость к внешним воздействующим факторам:

— провода устойчивы к воздействию пониженной температуры окружающей среды минус 50 °С;

— провода устойчивы к воздействию повышенной температуры окружающей среды плюс 65 °С;

— провода стойкие к длительному воздействию относительной влажности воздуха: до 98 % при температуре окружающей среды до плюс 35 °С.

Безопасность:

— провода безопасны для потребителя и окружающей среды при эксплуатации в нормальных условиях;

— провода не распространяют горение при одиночной прокладке.

Надежность:

— срок службы проводов не менее 20 лет;

— гарантийный срок эксплуатации – 5 лет

Указания по эксплуатации:

— провода предназначены для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей

— провода предназначены для эксплуатации при температуре окружающей среды от минус 50 °С до 65 °С и относительной влажности до 98 % при температуре 35°С.

— радиус изгиба при монтаже должен быть не менее 10 номинальных наружных диаметров для провода марки ПуВ и не менее 5 номинальных наружных диаметров для провода марки ПуГВ.

— длительно допустимая температура нагрева жил при эксплуатации не должна превышать 70 °С.

— допустимые токовые нагрузки кабелей при прокладке на воздухе должны соответствовать таблице

Число и номинальное сечение токопроводящих жил, мм²	Токовая нагрузка, А, не более,
ПуВ	ПуГВ
Т*тпж=70°С; Т**окр.ср.=20°С	Т*тпж=35°С; Т**окр.ср.=25°С	Т*тпж=70°С; Т**окр.ср.=20°С	Т*тпж=35°С; Т**окр.ср.=25°С
1×0,50	11	4	11	4
1×0,75	14	6	15	6
1×1,0	17	7	17	7
1×1,5	23	9	23	9
1×2,5	32	13	32	13
1×4	43	17	43	17
1×6	56	22	59	22
1×10	80	30	78	30
1×16	112	41	115	41
1×25	152	53	154	53
1×35	188	65	193	65
1×50	230	77	246	80
1×70	292	96	305	97
1×95	359	115	362	114
1×120	418	132	427	131
1×150	475	148	491	148
1×185	546	167	553	165
1×240	646	194	651	191
Т*тпж – температура токопроводящей жилы. Т**окр.ср – температура окружающей среды.

Провод ПуВ является аналогом провода ПВ1 по ГОСТ 6323

Провод ПуГВ является аналогом провода ПВ4 по ГОСТ 6323

Маркоразмер провода, год изготовления указаны на изоляции провода и на маркировочном ярлыке

Купить провод в розницу и оптом можно у нас.

Аналоги и лучшие производители

ПуГВ является полным современным аналогом классическим проводам ПВ, при этом ПуВ – аналогичен ПВ-1, так как имеет 1 класс гибкости и аналогичные характеристики, а вместо ПуГВ используют ПВ-3 или ПВ-4.

Большинство отечественных производителей производят установочные провода хорошего качества, тем не менее среди них можно выделить следующих лидеров:

• Кавказкабель;
• Энергокабель;
• Камкабель.

На этом мы заканчиваем описание характеристик провода ПуГВ. Теперь вы знаете, из чего состоит данный провод, где он применяется и для чего нужен. Надеемся, предоставленная информация была для вас полезной!

Материалы по теме:

Особенности и преимущества

Силовой проводник ПуГВ производится в соответствии с техническими требованиями, прописанными в международных стандартах. Повышенная гибкость изделия разрешает использовать его для качественной прокладки электрических линий внутри коробов (кабель-каналов) и различных гофрированных труб.

Выше уже писалось, что одиночная прокладка позволяет исключить вероятность возгорания. Продолжительность эксплуатации при соблюдении всех условий составляет не менее 20 лет, при этом данный срок подсчитывается, начиная со дня выпуска изделия.

При визуальном осмотре провода вы должны найти информацию о производителе. Маркировка в виде аббревиатуры вместо наружной оболочки наносится на изоляционный материал жил. Существуют два способа сделать это – рельефный и при помощи штампа. Обозначение кабеля должно быть непрерывным на расстоянии не более 500 мм. Исходя из этих данных, электромонтажник должен узнать длину провода в бухте, производителя, дату изготовления, массу и номер по ГОСТ. Не забывайте о наличии различных сертифицирующих знаков.

Конструктивные особенности

При осмотре конструкции силового проводника первое, что бросается в глаза, – наличие одной жилы из луженой медной проволоки. Такое строение обеспечивает простоту и удобство установки, позволяет использовать кабель при прокладке трассы с большим количеством резких изгибов.

Подробнее о конструкции провода ПуГВ:

1. Несмотря на одножильную конструкцию, проводник состоит из нескольких проволок. Все медные прутья скручены между собой. За счет проволок наименьшего сечения весь кабель в целом получается максимально гибким.
2. Количество медных проволок напрямую зависит от сечения провода. Для кабеля с сечением токоведущей жилы 0,5-35 кв. мм должно использоваться не менее семи прутьев. Обычно наблюдается простая зависимость: чем выше значение площади сечения, тем больше проволок используется для формирования жилы. Их конкретное количество регламентируется отдельно каждым производителем.
3. Силовой проводник с сечением 50-95 кв. мм изготавливается как минимум из 20 медных прутьев. Для более толстого кабеля их количество может превышать 40 штук.
4. Один производитель ПуГВ с сечением 50 кв. мм формирует жилу из 50 медных проволок (у каждой данная величина составляет приблизительно 1 кв. мм), другой – из 25 (в таком случае площадь возрастает до 2 кв. мм).
5. Чтобы хоть как-то регламентировать и сдерживать фантазию производителей, в мире были приняты стандарты. Для кабеля с площадью сечения токоведущей жилы 0,5 кв. мм сечение отдельных проволок не должно превышать 0,21 кв. мм. Если изготавливается провод 10 кв. мм, то эта величина возрастает до 0,41 кв. мм. Наконец, для наиболее толстого кабеля с сечением 240 кв. мм берутся медные прутья 0,51 кв. мм.
6. Каждый провод выпускается с качественной ПВХ-изоляцией. Для изделий с большим сечением толщина изоляции выше.
7. В международных стандартах прописаны номинальная толщина изоляционного слоя, минимально допустимое значение и максимальный наружный диаметр готового изделия. Величина также указывается в техническом паспорте.

В таблице ниже показана зависимость номинальной толщины изоляции от сечения жилы:

Окраска провода ПуГВ относится к его конструктивным особенностям. В отличие от остальных данный параметр никак не регламентируется и не нормируется, поэтому производители вольны выбирать любой цвет, который взбредет им в голову. Однако для силового проводника тропического исполнения существует предписание, в соответствии с которым не рекомендуется использовать натуральные цвета

Обратите внимание, что эта фраза носит лишь рекомендательный характер. Для всех остальных случаев отсутствует даже таковая

Тем не менее, наблюдается общая тенденция: проводники, предназначенные для подключения заземления, обычно окрашиваются в желто-зеленый цвет. На каждые 15 см длины провода желтый и зеленый цвета должны составлять не более 70 и не менее 30% соответственно.

Применение провода ПУГВ

Несмотря на то что кабель ПуГВ является одножильным, его относят к категории многофункциональных проводников. Это связано с сечением токоведущей жилы, которое может составлять 0,5 или 240 кв. мм. Диапазон большой, поэтому провод подходит как для силовых, так и для коммутационных линий. С помощью ПуГВ выполняют замену устаревшей алюминиевой проводки.

Однако в большинстве случаев ПуГВ применяют для разводки небольших электрических схем, которые спрятаны под защитными материалами, включая штукатурку, различную облицовку, подвесные и натяжные потолочные конструкции. Довольно часто провод прокладывается в кирпичной кладке или монолитном бетонном блоке.

https://youtube.com/watch?v=YK6KEeUu9mY

Технические характеристики ПУГВ

У установочного провода подобного типа есть ряд важных характеристик:

• Кратковременный перегрев – сохранение изоляцией своих механических и диэлектрических параметров в аварийной ситуации, например, при перегрузке системы или перегреве до 150 градусов по Цельсию.
• Допустимое механическое удлинение изоляции – обозначает возможность слоя из поливинилхлорида к изменениям геометрических характеристик. Но при условии, что оно не превышает 50% длины. Для того чтобы провод можно было с легкостью изгибать в этом диапазоне.
• Устойчивость слоя изоляции к единичным ударам, вибрационным и акустическим воздействиям. Однако она плохо переносит ультрафиолетовое излучение.
• Проводимость – эта величина у каждой марки своя, и она может варьироваться в зависимости от разности температур кабеля. Определяется она сопротивлением медного проводника.

Номинальное сечение (мм2)	Минимальное число проволок в жиле (шт.)	Наружный диаметр провода (мм)	Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20оС (Мом/км)
0,5	7	2,0	39,6
0,75	7	2,2	25,5
1	7	2,3	21,8
1,5	7	2,8	14,0
2,0	15	3,1	9,97
2,5	19	3,5	8,05
4,0	19	4	4,89
6,0	19	4,6	3,11
10	49	6,3	2,0
16	49	7,5	1,21
25	77	9,9	0,809
35	105	10,9	0,551
50	144	13,3	0,394
70	210	15,5	0,277
95	285	17,6	0,203
120	360	19,5	0,162
150	444	21,2	0,129
185	555	23,8	0,104
240	760	27,1	0,0808

Таблица 1 – Зависимость параметров кабеля ПуГВ от числа проволок и их сечения.

• Электрическое сопротивление изоляции – данная характеристика испытывается при производстве. Кабель опускают вводу и подают напряжение в 2,5 кВ на протяжении 5 минут.
• Допустимый радиус изгиба – позволяет узнать, на сколько можно изгибать данный проводник. Эта характеристика проверяется после изготовления с последующим занесением информации в паспорт изделия.
• Рабочая температура – данный параметр отвечает за требование к температурному режиму, при котором возможна нормальная работа провода. Она находится в диапазоне от -50 до +70 градусов Цельсия. Также, стоит отметить, что кабель можно эксплуатировать при высокой влажности окружающей среды, но не более 98%.

Важно! Монтаж провода должен осуществляться при температуре не ниже -15 градусов, но лучше выполнять его установку при значениях выше 0

Состав

Провод ПуГВ является одножильным, и благодаря этому он имеет довольно простую конструкцию. Это проводник, в конструкцию которого входят несколько медных проволок. Должная гибкость провода при большом суммарном сечении достигается за счет скрученных между собой проволок меньшего сечения.

Из луженой медной проволоки изготавливаются жилы, а из поливинилхлоридного пластиката выполнена изоляция провода.

В зависимости от сечения кабеля, варьируется количество проволок. Провода с сечением от 0,5 мм2 до 35,0 мм2 в своём составе имеют минимум 7 штук проволок. Их количество определяется производителем, согласно техническому регламенту.

Цвет

Цветовая палитра изоляционной оболочки провода ПуГВ может быть различной, и его покрытие делается сплошным. Допускается окраска провода в виде 2 продольных полос различных цветов, располагающихся диаметральным способом. Для кабеля заземления используется желто-зеленый цвет, для фазного – коричневый, а для нулевого – синий

Важно! Обычно, цветная маркировка обсуждается при осуществлении заказа, однако, если отсутствуют какие-либо указания по данному поводу, то производитель оставляет за собой право на выбор собственной цветовой маркировки проводов

Цвета оболочки

Где применяется провод ПУГВ (назначение)?

Наряду с отличными электрическими свойствами, кабель характеризуется низкой стоимостью и повышенной гибкостью.

Характеристики провода ПуГВ позволяют использовать его во многих сферах. Допускается применение провода при монтаже линий освещения, электрических щитов, а также в качестве силовых проводников для стационарного подключения машин, механизмов станков и внутренних электроустановок. Благодаря его высокому классу гибкости очень удобно выполнять сборку и подключение схем в труднодоступных местах, внутри электронных устройств, для соединения силовых и сигнальных цепей.

Возможно производить монтажные работы, где размещение кабеля будет под слоями штукатурки, в кладке из кирпича или внутри бетона, при закрытом методе укладки.

Подходит для сборки схем внутри светильников и люстр, но при условии, что они не слишком нагреваются, и осветительные приборы не будут установлены в помещениях с повышенным температурным режимом. Для таких целей лучше использовать более термостойкие провода.

Возможно использовать проводник и при нестационарном монтаже электрического оборудования.

Конструкция кабеля пв 3, маркировка по цветам

Провод по своей конструкции довольно простой (см статью. «Цвета проводов в трехжильном кабеле»). Жила провода состоит из перекрученной тонкой медной проволоки, обернутой цветной поливинилхлоридной изоляцией. В зависимости от назначения используются различные цветовые раскраски:

1. синий, голубой – нейтральный/ноль
2. желтый, желтый с зелеными полосками – заземление/земля
3. черный, белый, красный, коричневый, любой цветной, кроме синего и желтого – фаза

Чем больше количества медной проволоки в проводнике, тем более гибкий проводник. ПВ-6 более гибкий чем ПВ 3.

Технические характеристики провода ПВ 3 (Таблица), как правильно проверить и выбрать

При выборе необходимо в первую очередь руководствоваться характеристиками кабеля, ПВ-3 имеет следующие параметры:

1. максимальная длина – в зависимости от назначения, ограничивается 100м
2. сопротивление изолирующего слоя – 2,25 — 13 к.Ом/км
3. материал жил – медь
4. температура установки – -15гр.С
5. рабочая темпер. – -50 — +35гр.С
6. минимальный срок службы – 15 лет. Фактический до 50 лет.
7. Относительное удлинение – до 50%
8. Термостойкость – до 150гр.С (краткосрочно)
9. Проводимость – в зависимость от диаметра (см. таблицу ниже)

Таблица — технические характеристики провода ПВ 3 (диаметр, масса — вес, сопротивление жил и изоляции)

Номинальное сечение пвз (мм²)	Кол-во проволок (шт)	Наружный диаметр(мм)	Максимальное электрическое сопротивление в соответствии с ГОСТ 22483 (Ом/км) не более	Справочная масса/вес 1км провода, (кг)	Электрическое сопротивление изоляции, кОм/км, при +70гр.С, не менее
ПВ 3
1х0,5	7	2,1	39,5	8	13
1х0,75	7	2,3	25,6	11	11
1х1,0	7	2,5	21,7	14	10
1х1,5	7	3,1	14,1	21	10
1х2,5	19	3,7	8,01	34	9
1х4,0	19	4,3	4,8	49	7
1х6,0	19	4,7	3,1	70	6
1х10	49	6,5	2	116	5,6
1х16	49	8,1	1,2	182	4,6
1х25	65	10,5	0,81	272	4,4
1х35	105	11,4	0,55	365	3,8
1х50	144	13,3	0,4	540	3,7
1х70	210	15	0,28	706	3,2
1х95	285	18,1	0,21	1004	2,9
1х120	360	19,5	0,163	1245	2,7
1х150	444	21,2	0,128	1410	2,4
1х185	555	23,8	0,105	1650	2,25

Более подробно можете прочитать в ГОСТ 22483 «Жилы токопроводящие для кабелей, проводов и шнуров» — ссылка на ГОСТ

Таблица 2 — максимально допустимый ток для провода Пв-3 (при напряжении 220 В)

Один провод Пв 3
Сечение мм²	Диаметр жилы, мм	Мощность/сила тока (кВт/А, ампер)
0,5	0,79	2,2/10
0,75	0,97	2,86/13
1	1,13	3,3/15
1,5	1,38	4,4/20
2,5	1,78	5,94/27
4	2,25	7,92/36
6	2,76	10,12/46
10	3,57	15,4/70
16	4,51	19,8/90
25	5,64	27,5/125
35	6,67	33/150
50	7,98	41,8/190
70	9,44	52,8/240
95	11	63,8/290
120	12,36	74,8/340
150	14,2	85,6/390
185	15,34	93,1/450

Важные моменты при проверке в магазине

Обращайте внимание по ГОСТ или ТУ сделан провод, ГОСТ предпочтительнее, потому что ТУ устанавливается производителем, могут быть отклонения по параметрам от стандарта.
Должна быть этикетка на упаковке и маркировка на самом кабеле
Читайте отзывы, выбирайте только проверенных производителей  (о производителях см. далее ↓)

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское

Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Провод ПуВ 1х4 с медными жилами с изоляцией поливинилхлоридного пластиката для электрических установок по ТУ 16-705.501-2010

Конструкция проводов ПуВ (ПВ1):

1. Токопроводящие жилы сделаны из медной отожженной проволоки 1 или 2-го класса по ГОСТ 22483-77.
2. Изоляция выполнена из поливинилхлоридного пластиката.
3. Наружная оболочка произведена из ПВХ пластиката с заполнением.

Область применения проводов ПуВ (ПВ1):

Провод ПуВ 4 кв.мм применяют для подключения электрических установок при неподвижной прокладке, в осветительных и силовых сетях, часто используют для монтажных работ, для подключения электрооборудования, машин, механизмов и станков на номинальное переменное напряжение до 450/750 В включительно частотой до 400 Гц или постоянное напряжение до 1000 В.

Провода ПуВ 1х4 по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.

Провод ПуВ 4 используют для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей.

Провода не распространяют горение при одиночной прокладке.

Класс пожарной опасности по ГОСТ Р 53315-2009 — О1.8.2.5.4

Технические характеристики медных проводов (ПВ1) ПуВ:

• Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69;
• Требования стойкости к внешним воздействующим факторам:

  — провода стойки к воздействию повышенной температуры окружающей среды до 65°С;

  — провода стойки к воздействию пониженной температуры окружающей среды до -50°С;

  — провода стойкие к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С;

• Монтаж проводов необходимо производить при температуре не ниже -15°С
• Радиус изгиба при монтаже:

  — для проводов марки ПуВ – не менее 10D

• Длительно допустимая температура нагрева жил при эксплуатации, не более +70С
• Гарантийный срок эксплуатации: 3 года
• Строительная длина провода не менее 100 метров;
• Срок службы проводов при эксплуатации — не менее 20 лет при соблюдении требований по траспортировке, хранению, монтажу и эксплуатации кабеля.

  Срок службы исчисляется с даты производства кабельно-проводниковой продукции.

Табличные данные для расчета веса провода в зависимости от сечения:

Сечение токопроводящей жилы, мм2	Диаметр провода, мм	Вес 1 км провода, кг
0,5	2	8,5
0,75	2,2	11,1
1	2,3	13,9
1,5	2,8	20,2
2,5	3,4	32
4	3,9	47
6	4,4	66,8
10	5,6	111
16	7,1	180
25	8,8	283
35	10	381
50	11,7	517
70	13,5	728
95	15,8	1005
120	17,4	1252
150	19,4	1541
185	21,6	1932
240	24,7	2527

Производство проводов ПуВ (ПВ1) осуществляется на Российских кабельных заводах.Назад в раздел

Проверка при покупке

При приобретении провода необходимо проверить соответствие параметров сечения

Производители редко придерживаются установленных норм ГОСТов и ТУ. Поэтому рынок электротехнических товаров наполнен поддельными изделиями. В большинстве случаев такие провода приводят к замыканиям, скачкам напряжения, возгораниям. Поэтому перед покупкой необходимо тщательно проверять упаковку, производителя, магазин (поставщика).

Основные рекомендации:

• выбирать товары с маркировкой ГОСТа — обозначение стоит в конце ряда символов на кабеле;
• на упаковочном материале должна быть специальная наклейка;
• маркировочные символы должны располагаться по длине кабеля — средний шаг – 0,5м;
• проверить соответствие параметров сечения — можно с помощью штангенциркуля;
• проверить документацию – продавец обязан предоставить сертификаты, подтверждающие качество изделий.

Профессионалы рекомендуют периодически проверять работу кабеля с помощью силовых испытаний.

Как правильно выбрать провод ПВ 3 ГОСТ

При приобретении провода его требуется протестировать, в ходе такого теста можно выявить его электрические и физические характеристики, а также определить потенциальные сферы применения. В процессе выбора необходимо протестировать такие параметры:

• конфигурация и размеры;
• сопротивление жил току;
• проверка напряжением;
• выявления сопротивления слоя изоляционного материала;
• проверка маркировки и надежности упаковки.

Также требуется осуществлять регулярное тестирование провода, в результате которого можно сделать выводы о технических параметрах в ходе эксплуатации:

• сопротивление жилы для проведения электротока;
• стойкость к изгибам и ударам при низкой температуре;
• прочность и стойкость к разрывам;
• тепловые удары;
• термоустойчивость к повышению и понижению градусов окружающей среды.

Тесты проводятся в соответствии с ГОСТ 6323 и нормативными актами для данного типа провода. Тестирование соответствия описания и технических параметров в ходе эксплуатации проводят специальные организации в соответствии с техническими требованиями.

Покупатель в процессе выбора должен принимать во внимание размеры провода, которые можно рассчитать посредством штангенциркуля. Также рекомендуется замерить сопротивление жилы кабеля: для этого отрезается кусок провода и замеряется

Для проверки изоляционного слоя можно замерить толщину слоя и проверить легкость снятия. В процессе выбора нужно обратить внимание на совпадение маркировки провода с маркировкой бухты, на которой должна присутствовать маркировка изготовителя. На кабеле маркировка наносится через каждые 45-50 см.

Итак, ПВ 3 является оптимальным решением практически для любой электротехнической задачи в быту или производственном использовании. По комбинации стоимости и качества он станет идеальным решением для большинства помещений.

Методы проверки качества продукции

Такая проверка осуществима путем визуального контроля продукции. Это дает возможность получить предварительную оценку о ненадлежащем качестве ПУГВ, если ряд измеренных, с помощью инструментов, значений параметров позволяет усомниться в этом.

Измеряя электрическое сопротивление прибором, особое внимание нужно уделить плотному контакту с измерительными проводами. При необходимости можно произвести замер определенной единицы кабеля, с последующим пересчетом на общую длину. Окончательное заключение о качестве делают после проведения испытаний в специализированной лаборатории

Окончательное заключение о качестве делают после проведения испытаний в специализированной лаборатории.

Тем не менее, ПУГВ имеет ряд значительных достоинств, дающих возможность его широкого применения и гарантию надежной эксплуатации.
