Защищаем технику от перепадов напряжения: выбираем реле контроля. реле напряжения однофазное какое лучше

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Стабилизаторы напряжения

Начнем рассмотрение со стабилизаторов питающего напряжения и по порядку рассмотрим вначале преимущества, а затем недостатки применения этого типа устройств.

Преимущества стабилизаторов напряжения

1. Обеспечивают постоянное стабильное напряжение для питания наших электроприборов 220 В. Стабилизаторы сглаживают скачки и небольшие колебания питающего напряжения, выдавая на выходе стабильное напряжение 220 В.

При снижении напряжения обычно ниже 160 В, либо при превышении им значения 280 В, стабилизаторы отключаются от внешней питающей сети и обесточивают внутренних потребителей. Тем самым предохраняя электроприборы от выхода из строя.

2. Подключенное через стабилизаторы напряжения оборудование остается работоспособным. Такие электроприборы, как аудио- и видеотехника очень чувствительны к отклонениям питающего напряжения. Повреждение этих приборов такие колебания напряжения не вызывают, но могут сказываться на качестве его работы. Применение стабилизатора обеспечивает надежную работоспособность такого оборудования.

3. При применении стабилизаторов напряжения прекращают мерцать электрические лампочки. Это существенно продлевает срок их службы.

Недостатки стабилизаторов напряжения

1. Большие габариты. В большинстве случаев стабилизаторы напряжения довольно громоздки, и для их установки необходимо выделять дополнительное место. Габариты зависят от мощности подключаемой нагрузки. Чем больше мощность, тем больше габариты применяемого стабилизатора.

Во время своей работы эти устройства нагреваются, поэтому им необходимо достаточное место для эффективного охлаждения корпуса самого стабилизатора, и его внутренних элементов.

В трехфазных электрических сетях обычно применяют три отдельных стабилизатора напряжения, установленных в каждую фазу. Если устанавливать один трехфазный стабилизатор, то в случае короткого замыкания или пропадания одной из фаз, стабилизатор отключится.

Все однофазные потребители, подключенные к любой из фаз будут обесточены до тех пор, пока не восстановятся нормальные условия работы стабилизатора. Это очень неудобно, поэтому чаще применяется установка трех отдельных стабилизаторов напряжения в каждую из фаз. А это в свою очередь значительно увеличивает габариты.

2. Цена. Покупка хорошего стабилизатора напряжения может обойтись в приличную сумму денег.

Стабилизаторы намного дороже, чем реле контроля напряжения. В большинстве случаев стоимость является решающим фактором при выборе устройств защиты, и большинство пользователей склоняются в стороны приобретения реле напряжения.

3. Стабилизаторы чувствительны к пыли и влажности помещения, в котором они установлены. Внутри стабилизатора находится трансформатор, большое электромагнитное поле, которое притягивает пыль. Поэтому место установки должно быть хорошо защищено от пыли и влаги.

4. Чувствительность стабилизаторов напряжения к различным электрическим помехам. Если в электрической сети часты электрические помехи, это приведет к тому, что электроника стабилизаторов начнет «глючить», они могут отключиться, обесточивая тем самым всю квартиру.

Выбор реле напряжения для квартиры

Как правильно выбрать реле напряжения?

Само по себе оно не способно защитить от короткого замыкания.

Например — установлен автомат 25А, реле выбираем 32А. Автомат 16А, тогда реле – 25А. Учтите, что номинальный ток реле – это ток, который проходит через него в нормальном режиме.

Что такое время задержки в реле напряжения и зачем оно нужно? При отключении реле по причине перепада напряжения, его ”мозги” контролируют входное напряжение и при нормализации параметров, реле включается. Однако такие скачки могут быть очень частыми. Кто-то занимается сварочными работами на вашей фазе, где-то ветром схлестывает провода и т.д. Частые включения-отключения электроэнергии крайне отрицательно сказываются на аппаратуре.

Холодильники, кондиционеры, рекомендуется включать с перерывом 5-6 минут – это время необходимое для конденсации и спада давления хладагента. Поэтому в реле вручную можно установить время задержки, через которое происходит его включение. Если у Вас в группе электропроводки нет подключенного холодильного оборудования, можно выставить время до 10 сек. В противном случае от 5 минут и более.

Еще одной головной болью может стать вопрос выставления порога срабатывания реле. С одной стороны, если поставить минимальные значения от номинала, это максимально защитит вашу аппаратуру. Но с другой стороны, приведет к очень частым коммутациям, или постоянным включениям-выключениям напряжения.

Бороться с этим можно, установив несколько реле напряжения, отдельно под каждую группу электро-приемников. Для телевизоров, компьютеров и другой видео и радио аппаратуры рекомендуется установить диапазон 200-230В. Для другой бытовой техники 190-235В. Если имеется нагревательное оборудование – тены, бойлеры и т.д. для них можно увеличить диапазон от 170 до 250В.

Подводя итого можно однозначно сделать вывод, что имея в современном доме большое многообразие электроприборов и аппаратуры без реле напряжения для квартиры просто не обойтись. И главный вопрос должен стоять не в том, устанавливать или нет данную защиту, а в том — на каком производителе остановить свой выбор?

Настройка реле напряжения

При необходимости параметры реле напряжения настраиваются исходя из конкретной ситуации. Все устройства такого типа регулируются похожим способом. Подробно то, как настроить реле напряжения, описывается в паспорте устройства, для примера можно рассмотреть РН фирмы ZURB D2.

Сразу после включения на табло появляется величина питающего напряжения и обратный отсчёт времени до включения.

После завершения выдержки электронная схема реле производит проверку параметров сети и подаёт питание в линию. При этом на передней панели загорается зелёный светодиод.

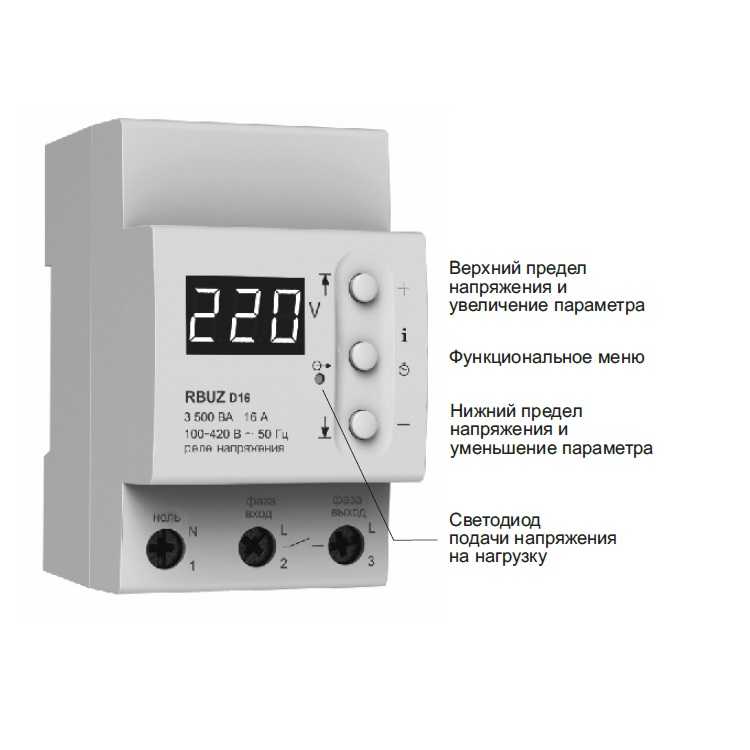

Значения уставок прибора можно посмотреть, нажимая кнопки управления:

максимальное напряжение “+” (по умолчанию 242В);
минимальное “-” (по умолчанию 198В).

Изменить эти параметры можно этими же кнопками:

1. при первом нажатии на кнопку на табло начинает мигать установленное значение;
2. повторное нажатие даёт возможность изменить уставку;
3. кнопками “+” и “-” выставляется желаемое значение параметра;
4. через 5 секунд бездействия реле возвращается в рабочий режим.

Аналогично настраиваются и другие параметры. Выбор необходимого пункта меню производится кнопкой “≡”. Расшифровка значения производится кнопкой “і”.

Задержка включения нагрузки

Настройка выдержки времени повторного включения производится однократным нажатием кнопки “≡”. На дисплее должна начать мигать надпись “ton”. Нажатием кнопок “+” и “-” выставляется желаемое значение параметра. Заводское значение задержки составляет 3 секунды. Ход обратного отсчёта отображается на дисплее:

в крайнем правом числе есть мигающая точка;
при оставшемся времени менее 100 секунд видно оставшееся до включения время “t74”, “t73”, “t72” …;
если время больше 100 или меньше 3 секунд, то прибор показывает напряжение сети
при отключении устройства из-за повышения напряжения выше допустимого, то 1,5 секунды отображается максимальное напряжение, затем 1,5 сек текущее, после чего начинается показ оставшегося до включения времени.

Задержка перед повторным включением необходима для стабилизации параметров сети.

Сгорание катушки реле

В электромагнитном реле контакты замыкаются и размыкаются за счет воздействия так называемого якоря, который примагничивается специальной намагничивающей катушкой. Управляющие сигналы подаются на эту катушку с платы управления. В исключительных ситуациях катушка может перегореть и реле просто перестанет примагничивать якорь, что приведет к невозможности замыкания контактов. Если автоматика переключится на ступень со сгоревшей катушкой, коммутации не произойдет и на выходе ничего не будет – потребители отключатся. Стабилизатор, при этом, может сообщить о неисправности.

Как выбрать реле напряжения для квартиры и дома

Многие кто не знает, что такое реле напряжения, очень часто его путают со стабилизатором. Однако, общего между этими двумя устройствами не так уж и много. Путаница возникает из-за того, что, как и в случае со стабилизатором напряжения, реле позволяет автоматически контролировать параметры тока, но не регулировать его (повышать или понижать, как это умеет делать стабилизатор напряжения).

Основные функции реле напряжения, это контроль:

Вы можете запрограммировать реле напряжения на верхний и нижний диапазон срабатывания. Например, реле будет выключаться, в том случае, если напряжение в электросети упадёт до 160 Вольт или же наоборот, поднимется до 240 Вольт;
Можете самостоятельно регулировать показания индикатора напряжения, если оно некорректно отображается на дисплее реле;
Выставлять задержку реле напряжения (время, через которое реле начнёт контроль напряжения, чтобы включиться заново).

Как было сказано выше, главным параметром реле напряжения является скорость срабатывания. Чем ниже будет скорость отключения, тем быстрее сработает реле напряжения. Для современных устройств защиты, данный параметр колеблется в районе 0,02-0,05 секунд.

Что нужно знать про мощность реле контроля напряжения

Также, при выборе защитного реле нужно учитывать мощность подключаемых приборов и фазность. Бывают трехфазные и однофазные реле напряжения. Именно однофазные реле, чаще всего выбираются для установки в домах и квартирах. При этом реле напряжения может устанавливаться на специальную DIN рейку, когда через него будет подключен весь дом или к обычной розетке, если требуется защитить только отдельные электроприборы.

Не менее важным параметром при выборе защитного реле является мощность. Если неправильно подобрать мощность реле напряжения на весь дом, то в случае превышения допустимой нагрузки, реле будет выключаться. В свою очередь, реле гораздо большей мощности, чем нужно, выключаться не будет, однако его стоимость обойдется на порядок выше.

Поэтому при выборе реле напряжения по мощности следует учитывать номинал установленных автоматических выключателей в доме и потребляемую нагрузку. Если стоят автоматы на 25А, то потребуется реле напряжения на 32-40А, чтобы защитить весь дом. Иногда требуется выбрать реле напряжения и мощнее, например, на 50-63А, здесь все во многом зависит от того, какая нагрузка к нему будет подключена.

Основные критерии при выборе защитного реле

Итак, чтобы правильно выбрать реле напряжения, нужно учесть:

Фазность;
Мощность;
Скорость срабатывания;
Диапазон настраиваемых напряжений (если в сети будет напряжение ниже, чем оно может быть выставлено в реле, то устройство защиты будет все время выключаться, а нормально использовать его не получится);
Возможность самостоятельной регулировки индикатора напряжения (при его искажении на дисплее);
Наличие термозащиты от внутреннего перегрева реле напряжения.

Итак, разобравшись с выбором защитного устройства, следует добавить, что его установка на весь дом или квартиру, является как плюсом, так и минусом. К преимуществам относится то, что в таком случае будут защищены абсолютно все потребители электричества в доме. Что же касается недостатков, то при сильном перепаде напряжения будет обесточен весь дом, что совсем неудобно.

Как выбрать реле напряжения

Чтобы определиться с выбором реле контроля напряжения, необходимо разобраться в нескольких аспектах, а именно:

1. В чем разница между однофазным и трехфазным потребителем;
2. Какое реле использовать для однофазной нагрузки;
3. Какой тип подключения вам подходит;
4. Реле какой мощности вам необходимо.

Как отличить однофазные и трехфазные потребители?

Электропотребители бывают однофазными (220В) и трехфазными (380В). Если вы далеки от понимания, чем они отличаются, есть способ определить это визуально. Все устройства, оборудованные для подключения двухштырьковой вилкой, например, стандартная бытовая техника: стиральные машины, холодильники, телевизоры, компьютеры и т.д. – это и есть однофазные потребители на 220В. Также существуют более мощные однофазные силовые разъемы, которые обычно используются при подключении генераторов и других потребителей, рассчитанных на большую мощность, нежели вышеописанная техника. Они представляют из себя силовую вилку с тремя штырьками, аналогичную двухштырьковой по количеству проводников. Трехфазные потребители обычно подключаются силовыми разъемами с пятью штырьками. В домашних условиях это может быть бассейное оборудование, оборудование для подачи воды, насосы и т.д. Зачастую трехфазные потребители – это промышленная техника: станки, двигатели, холодильное, компрессорное и вентиляционное оборудование и т.д.

Так какое реле вам все-таки нужно?

Если потребители, которые вы хотите защитить, однофазные, значит и реле напряжения тоже должно быть однофазным. При этом если ваш дом или квартира подключены к трехфазной сети, для защиты однофазного электрооборудования вам необходимо использовать три однофазных реле. Это не обязательно, и вы также сможете использовать трехфазное реле, но следует помнить, что, в случае пропадания одной из трех фаз, трехфазное реле отключит все три фазы, даже если две оставшиеся в порядке.

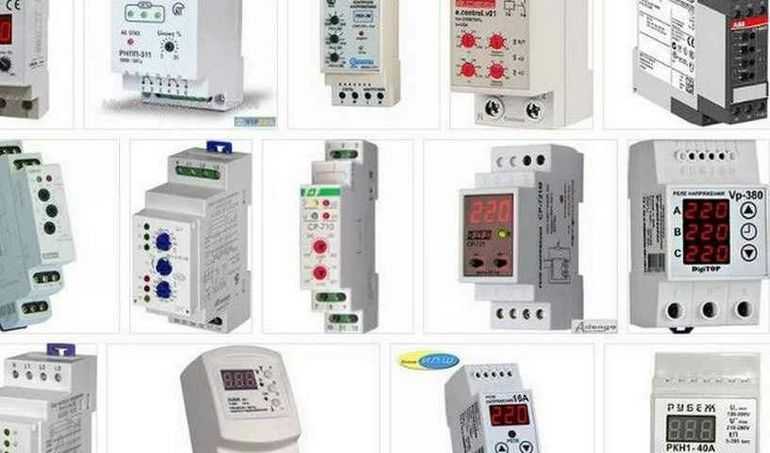

Какие бывают реле контроля напряжения?

По типам подключения реле напряжения разделяют на следующие виды:

Реле в розетку;
Реле-удлинитель;
Реле для установки на DIN-рейку.

Реле напряжения в розетку

Принципиальным отличием этого вида реле является тот факт, что оно устанавливается непосредственно в розетку. Это делает его наиболее подходящим вариантом для защиты техники по-отдельности.

Реле-удлинитель

По принципу подключения оно аналогично предыдущему реле. Отличие заключается в том, что такой тип реле имеет две и более розеток, что позволяет защитить несколько потребителей одновременно.

Реле на DIN-рейку

Монтаж такого типа реле напряжения производится в электрический распределительный шкаф на стандартную DIN-рейку 35 мм. С его помощью можно обезопасить от перепадов напряжения сразу все потребители в доме или квартире. Зачастую такие реле могут работать в нескольких независимых режимах и имеют большое количество функций.

Какую мощность выбрать?

При выборе реле напряжения также следует учитывать его мощность. Рекомендуется оставлять 20-30% запаса мощности. Это необходимо, потому что указанная на реле сила тока – номинальная. То есть такая, которую реле может пропустить через себя без вреда для потребителя. При размыкании сила тока несколько превышает номинальную величину. Таким образом, если ваш прибор рассчитан на 25А, то для надежности и безопасности работы необходимо выбрать реле напряжения минимум на 32А.

В разделе Реле напряжения нашего каталога вы найдете большой выбор моделей однофазных и трехфазных реле компании , специализирующейся на разработке и производстве релейной автоматики.

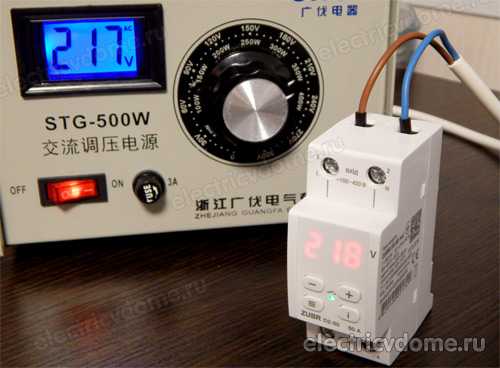

Как проверить реле напряжения

Все устройства проходят проверку в отделе контроля качества перед тем, как попасть к конечному потребителю. Если вы сомневаетесь в исправности РКН, можете выполнить проверку следующими способами:

Замерять напряжение мультиметром или вольтметром между фазной и нулевой клеммами. Значение должно соответствовать показанию на цифровом табло. Учитывайте погрешность мультиметра.
Пригласить специалиста с поверенным измерительным прибором, чтобы получить максимально точный результат.

С каждым годом в домах появляется все большее количество дорогих электроприборов. Чтобы обеспечить их корректную работу и уберечь кошелек от дорогих ремонтов, необходимо использовать реле напряжения. Если установить РКН на входе сети невозможно, используйте переносные устройства.

Что такое твердотельное реле и для чего оно нужно?

Защита от перенапряжения: что лучше стабилизатор или реле контроля напряжения?

Принцип работы и схема подключения теплового реле

Для чего нужен магнитный пускатель и как его подключить

Способы защиты электрической сети квартиры или дома от скачков напряжения

Как правильно подобрать УЗО для квартиры или частного дома

Разбираемся в реле напряжения на 40 А

Вольт контроллер, как говорят специалисты на реле, используется для защиты больших домов, а также промышленных комплексов. Изучать принципы действия необходимо на примере, мы выбрали в качестве такового прибор на 40 А.

Это устройство, предназначенное для защиты электросети, также необходимо как и автомат, но имеет несколько иное предназначение, а именно отслеживание текущего напряжения. Случайные перенапряжения принято считать основной причиной выхода из рабочего состояния дорогого оборудования, чувствительного к помехам сети. Ремонт поврежденной техники обходится хозяину недешево, ведь поломки по причине напряжения не включены в перечень гарантийных случаев.

Такие скачки крайне непродолжительны, всего доли секунд (максимум несколько секунд) до момента срабатывания защитного механизма подстанции. Этого короткого временного промежутка достаточно, чтобы выпалить всю технику. Чтобы представить проблему глобально, взгляните на свои розетки, сколько приборов включено в данный момент? Большинство из них «сгорит» при перепаде без реле напряжения.

Конструктивные особенности реле

Наружная конструкция

Рассматривать конструкцию лучше на живом рабочем примере. Мы выбрали 40 А реле РН-104, выпущенное Новатек Электро. Корпус, как и у большинства других приборов, предназначен для крепления на DIN рейку. Передняя панель имеет индикатор из трех сегментов, по которым можно определить, что в данный момент происходит с электросетью. Прибор имеет три регулятора и столько же клемм, являясь, при этом одним из простейших представителей своего класса электротехнических приборов.

Алгоритм подключения прибора выглядит так:

Подключается фаза от автомата.
Подключается ноль или второй автомат.
Подключается потребление или автоматы.

Выбор во втором и третьем пункте зависит от особенностей целевой электросети и того, строите ли вы сеть с нуля или улучшаете готовую. Подключение производится по краткой схеме отображенной на боку прибора.

Внутренняя конструкция

Если прибор разобрать, вы убедитесь, что конструкция не столь замысловата. По прибору без крышки можно кое-что понять о его сборке. Так, тонкая аккуратная пайка подскажет нам, что процесс обошелся без человеческого участия. Рекомендуем подбирать приборы, произведенные на предприятиях, где человек участвует лишь в тестовом этапе, а остальное делает производственная линия. Тогда процент потенциального брака заметно минимизируется.

По сути, данное реле являет собой две платы: силовую и управляющую. Первая представляет большое реле на 40 А, что позволяет работать прибору с нагрузками до 9 кВт. Его выводы припаяны к медным поводкам, выводящим соединение на винтовые клеммы.

Настройка реле

Производитель пошел навстречу клиенту и запрограммировал основные функции в форме вариативного меню:

время реактивизации;
нижний порог;
верхний порог.

В данном случае настройка всех параметров производится потенциометром, который просто нужно покрутить и выставить цифру на индикаторе. Полноценные дисплейные индикаторы встречаются лишь на дорогих моделях, а небольшие цифровые установлены почти на все. Самой идеальной настройкой, считаются следующая:

АПВ — 180 сек;
нижний порог — 190;
верхний порог — 245.

В данном приборе есть полезная функция гистерезиса в 5 вольт: при близких к пороговому значениях прибор не включается. Это помогает избавится от непрерывных отключений/включений, когда напряжение в сети колеблется на грани допустимого. В этом случае прибор вводит дополнительный «интеллектуальный» порог и не подключается до нормализации ситуации. Наличие данного функционала стоит уточнять для каждой модели отдельно. Мы считаем, что он очень полезен, потому стоит о нем позаботиться.

Также в качественном реле присутствует механизм контроля плавной просадки сети. Это происходит в момент включения крупных потребителей, вроде утюга, микроволновки, кондиционера. Электросеть квартиры в этот момент просаживается на 50 — 60 процентов, после чего так же плавно восстанавливается, процедура занимает от 8 до 12 сек. Умный прибор умеет распознавать такие моменты и не отключать сеть после включения чайника.

Рейтинг лучших стабилизаторов напряжения

Прежде всего мы изучили отзывы покупателей и оценки экспертов, как положительные, так и негативные. Также был проведен ряд тестов, что и помогло выявить победителей.

Вот на какие характеристики мы обращали внимание при отборе лучших стабилизаторов напряжения:

Тип изделия – релейное, электромеханическое, инверторное;
Способ монтажа – напольный или настенный;
Уровень КПД и процент погрешности;
Тип охлаждения – естественное или принудительное;
Температурный режим работы;
Ориентированность на количество фаз и розеток;
Время переключения между обмотками;
Степень влажности в помещении;
Мощность;
Способ подачи информации о напряжении – цифровая индикация или обыкновенная;
Надежность защиты от перегрева, помех, повышенных нагрузок;
Вес и размеры;
Дизайн и цвет.

При составлении рейтинга мы также принимали во внимание срок службы устройств и длительность действия гарантии, соотношение цены и качества изделий, их доступность на рынке. Лучшие холодильники Атлант. Лучшие холодильники Атлант

Лучшие холодильники Атлант

Описание популярных моделей

Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.

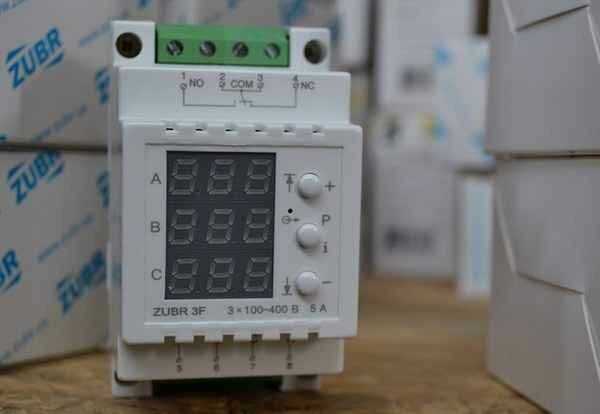

Приборы под маркой Зубр

Защитные устройства этой серии включаются схему энергоснабжения двумя способами:

упрощенное внутреннее подключение;
совместно с УЗО и защитным автоматом.

В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.

Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.

Серия РН

РН-111

Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.

Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.

Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.

Серия УЗМ

Реле напряжения УЗМ-51М

Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.

Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.

Приборы от фирмы «DigiTOP»

РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.

Устройства марки АВВ

Реле напряжения АВВ

Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.
