Правила эксплуатации систем противообледенения
Соблюдение предписаний по эксплуатации обогревательных контуров гарантирует длительность и безотказность работы системы. Монтаж контура рекомендовано доверять квалифицированным работникам, прошедшим специализированную подготовку. Желающим приложить собственные усилия в деле сооружения никто не гарантирует успешного результата и замены испорченных составляющих.
Устройство контура необходимо завершить до выпадения первых твердых осадков. Целесообразно выбрать для монтажных работ позднюю осень. Опоздание может повлечь образование снежных наростов и закупорку водосточных систем. Для того чтобы привести в рабочее состояние обледеневшую систему потребуется очистка ее компонентов ото льда.
Выполнять очистку элементов системы следует с особой осторожностью, т.к. любое неосторожное движение может привести к нарушению изоляции. Это наиболее распространенная причина выхода из строя контура обогрева в целом
На поврежденные от механического воздействия компоненты гарантия не распространяется
Это наиболее распространенная причина выхода из строя контура обогрева в целом. На поврежденные от механического воздействия компоненты гарантия не распространяется.
Прошедшие обучение систем монтажники кабельного обогрева в процессе работы выставляют наиболее подходящий диапазон, ориентированный на местные климатические факторы. Если устраивать контур антиобледенения, а также определять температурные границы будете своими руками, то действовать следует с точным соблюдением инструктажа производителя.
МОНТАЖ ОБОГРЕВА КРОВЛИ
Этапы работы по установке кабельного обогрева кровли
Комплекс работ по установке включает в себя создание проекта, установку теплового кабеля и ряда сенсоров, расположение системы автоматики, подключение к контроллерам регулировки уровня подачи тепла и электропитанию.
На этапе проектирования компания смотрит, на каких участках с большей вероятностью образуется лед, и с этим анализом составляет схему расположения мест обогрева. Также рассчитывается необходимая суммарная мощность нагревательного кабеля и его длина. Тип крыши (скатная, вальмовая, плоская, многощипцовая, мансардная или шатровая) будет определять техническое решение. Под материал кровли дома подбираются электрокабели и фиксаторы. При правильном создании проекта кабельный обогрев кровли не допустит наледи и будет отводить воду на протяжении пути следования.
На этапе сборки происходит крепление электронного модуля, устанавливаемого в отдельный шкаф управления. Затем устанавливаются сигнальные сенсоры: датчик температуры, сенсор выпадения осадков и датчики влажности. Температурный сенсор устанавливается в затемненных местах, отдельно от отопления и других возможных устройств, влияющих на показания температуры (вентиляционное устройство, кондиционер). Датчик влажности монтируют на тех участках, которые при работе нагрева будут ближайшими в конструкции отвода воды. Сенсор выпадения осадков устанавливают на открытых зонах. Нагревательный кабель укладывается по кромке крыши «змейкой», параллельными линиями или спиралью в зависимости от конструкции крыши. Cам термоконтур фиксируют при помощи специальных зажимов, которые крепятся на клей или при помощи гвоздей. Процедура крепления возможна и с помощью хомутов, но для этого предварительно укладывают сетку. Это зависит от специфики покрытия крыши.
Правила монтажа нагревательного кабеля ↑
Прокладка нагревающего кабеля производится по внутренней стороне желобов и труб. После расчета максимальной мощности составляется схема монтажа, согласно которой выполняются дальнейшие работы.
Для установки системы обогрева водостоков потребуются следующие компоненты.
- Тепловой кабель. Его длина определяется общей площадью водоотводной системы, диаметром ее элементов и конструкцией самого кабеля. Для одножильных резистивных моделей минимальное количество дорожек равно 2. Двухжильный и саморегулирующийся могут укладываться в один ряд.
- Крепеж. Для монтажа на самой кровли можно использовать специальную армированную сетку. В водостоке провод крепится с помощью анкерных пластин и самоклеющихся лент.
- Элементы управления и защиты – терморегулятор, УЗО, датчики температуры и влажности.
Минимальное расстояние между крепежом должно составлять 30 см
При использовании стальных пластин следует обращать внимание на их поверхность – она должна быть оцинкована, чтобы предотвратить преждевременное ржавление
Совет
Для регионов с повышенной влажностью и предельно низкими температурами воздуха рекомендован монтаж кабеля на капельники водостоков. Таким образом можно предотвратить появление ледяной корки на этих элементах системы
- В секции греющая часть не должна испытывать растяжку и излом, также недопустимо изгибание «на ребро» и непосредственное механическое воздействие.
- Нагревательная секция, согласно СНиП и правилам ПУЭ, должна быть заземлена. Если кабель будет укладываться витками, то водосточную трубу берут в диаметре, по крайней мере, в 70 мм – это обусловлено минимальным значением радиуса изгиба кабеля.
- Недопустимо нарушение целостности изоляции, так как полупроводящая матрица гигроскопична, и когда нагревательные участки поглощают влагу, они выходят из строя.
Устройство обогревательной системы
Обогрев водосточных труб является довольно сложным техническим процессом. Как правило, монтаж системы проводится специалистами, обладающими необходимыми знаниями и опытом. Но если проявить терпение, аккуратность и вдумчивый подход, то обустроить подачу тепла к водостоку и кровле можно и собственными силами. Для этого необходимо ознакомиться с общим устройством системы обогрева и с правилами ее монтажа.
Схема подключения греющего кабеля
Стандартная система подогрева водостоков состоит из таких устройств и механизмов:
- Нагревательная часть. Она представляет собой электрический кабель для водостоков , с помощью которого производится нагрев лотков, труб и кровельного покрытия. Его установка проводится с наружной и внутренней стороны этих конструкций так, чтобы изначально исключить саму возможность какого-либо механического повреждения и разрыва. Провод имеет достаточную прочность и надежное покрытие, обеспечивающее защиту от солнечного излучения, воды, тепла и холода. При монтаже систем обогрева используются 2 типа нагревательных элементов: резистивный и саморегулирующийся кабель . Как правило, для качественного и экономичного обогрева применяется и тот, и другой.
- Распределительная часть. Это совокупность силовых кабелей, монтажных и распределительных коробок, приспособлений для крепежа и фиксации. Информационная часть предназначается для распределения электричества, приема и передачи сигналов от датчиков и индикаторов.
- Система управления. Она состоит из щита, терморегуляторов, индикаторов, датчиков, пусковых, регулирующих и защитных приборов.
Комплектация устройства для обогрева водостоков может быть различной. Ее объем и характеристики приборов зависят от площади, которую нужно закрыть, и необходимой мощности. Кроме того, количество автоматики может разниться из-за выбора типа нагревательных элементов.
https://youtube.com/watch?v=59GCToKaMw4

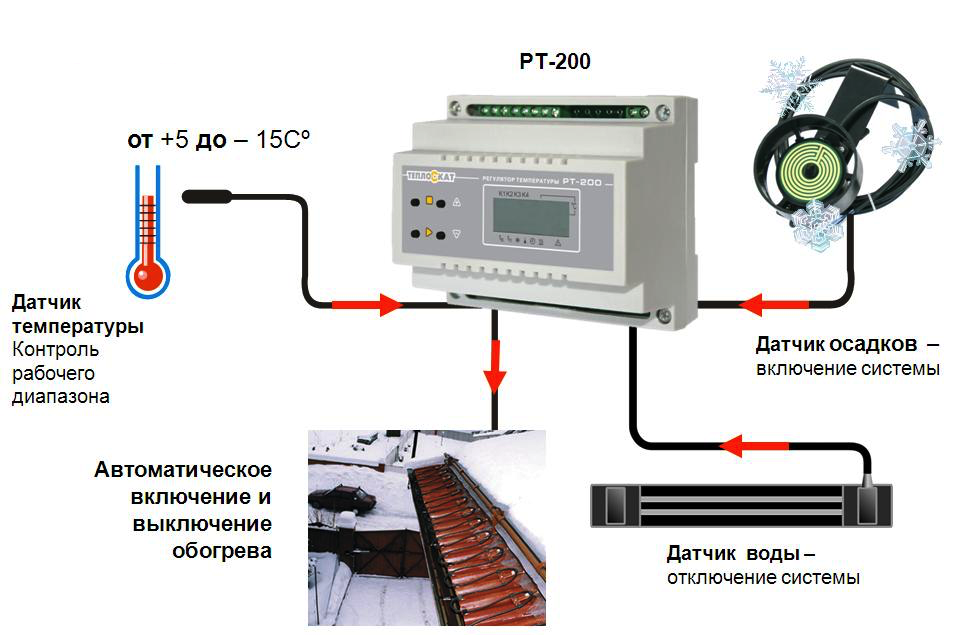

Схема подключения датчиков и метеостанции системы антиобледенения крыши
В щитке управления монтируете все вышеперечисленные элементы. В качестве термостата возьмем модель от Spyheat SMT 527D.
Первым делом от щитка до каждой рапредкоробки, ранее установленных на стенах, необходимо протянуть трехжильный кабель питания ВВГ.
Сечение кабеля выбирайте исходя из общей мощности обогрева кровли.
Каждый кабель отдельной секции маркируется и подключается на свой автомат.
Кстати, некоторые специалисты целенаправленно отказываются от соединения силового кабеля питания с нагревательным кабелем в уличных распредкоробках. Вместо этого они монтируют переходные герметичные муфты.
С чем это связано? Коробки очень часто затекают, в результате появляются утечки по току.
А вследствие того, что в одной коробке зачастую соединяют сразу несколько секций, при утечке и срабатывании УЗО, ваша система становится полностью неработоспособной.
При стыковке разных секций через независимые муфты такого не происходит.
Помимо силовых кабелей в распаечную коробку на стенке прокладывают и контрольный 7-ми жильный кабель КВВГ. Он подключается к проводам от датчиков.
Каждая жила контрольного кабеля с обоих сторон подписывается в зависимости от вашей марки терморегулятора. Для нашей выбранной модели SMT 527D маркировка будет следующей.
жилы на датчик осадков – 13,14,23
на датчик температуры – 17,18
на датчик влажности – 19,20
Датчик температуры монтируется в тени, на северной стороне дома.
Ошибка №8
Нельзя его размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева.
Концы кабеля заводятся в общую коробку, куда приходят все провода с щитовой и с крыши.
Датчики влажности и осадков кладут на дно желоба водостока.
Концы кабеля опять же протягиваются в общую распаечную коробку. В этой коробке провода соединяются по следующей схеме.
Сначала подключаются силовые кабеля питания 220В. Их жилы фаза-ноль-земля через опрессовку или винтовые зажимы соединяются с жилами нагревательных кабелей на крыше дома и водостока.
Каждая секция запитывается от отдельной линии. После этого можно переходить к контрольным датчикам.
Датчик осадков – жилы 13,14,23
Датчик температуры – жилы 17 и 18
Датчик влажности – жилы 19,20
После чего плотно закрываете коробку и переходите к сборке схемы автоматики в распредщитке.
Схема подключения для выбранного нами терморегулятора будет выглядеть следующим образом.
Имейте в виду, что терморегулятор SMD 527D имеет три независимых канала (5-6, 7-8, 9-10). На вышеприведенной схеме они условно объединены.
В действительности их можно выводить по отдельности, либо вообще задействовать только один единственный. Например 5-6.
При раздельной работе каналы будут включаться по-разному, в зависимости от срабатывания того или иного датчика. Вот алгоритм работы всей системы.
В случае, если нагрузка вашего нагревательного кабеля на кровле менее 3,5квт на канал, можно исключить из схемы пускатель, подсоединив все напрямую.
Включаете автомат питания и проверяете работоспособность системы.
В конце осени, перед каждой зимой, обязательно проверяйте все контакты в распределительных коробках и очищайте от листьев водосточные лотки.
Налипание грязи и посторонних предметов на греющий кабель нередко приводят к его выходу из строя.
Ошибка №9
Еще запомните – нельзя упускать момент запуска системы антиобледенения. Ручной режим здесь категорически не рекомендуется в качестве основного.
Допустим за ночь с отключенным кабелем прошел большой снегопад, и у вас на крыше образовалась приличная шапка снега. Если утром в минусовую температуру включить обогрев, то эта шапка скорее всего не исчезнет.
Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места. Падающий сверху снежок, только прибавит проблем и объема.
Хотя в самом желобе и будет тепло, но верхняя шапка не растопится в ближайшие часы. На это может уйти несколько дней.
Поэтому вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки.
Грубо говоря, снег должен падать уже на горячий кабель, чтобы таять сразу, а не собираться горкой вокруг него.
Ошибка №10
Без терморегулятора и датчиков в этом деле не обойтись. Также, как и без УЗО!
Не забывайте, что кабель у вас фактически будет лежать в воде.
И при повреждении изоляции и отсутствии УЗО или диффа, удар током от металлических конструкций дома, вопрос времени.
https://youtube.com/watch?v=RLWYfGA0_9E%3F
Источники — cable.ru, Кабель.РФ
Проектирование и расчёт системы антиобледенения
Разработать систему обогрева крыши — задача далеко не самая простая, тем более что в каждом конкретном случае подход требуется индивидуальный. Заниматься проектированием должны специалисты. Но с общими положениями расчёта будущему владельцу ознакомиться всё-таки следует. Хотя бы для того, чтобы не стать жертвой недобросовестного поставщика, пытающегося продать неоправданно дорогую систему.
Итак, в общем случае делают примерно следующее:
Разрабатывают схему укладки греющего кабеля. Если крыша «холодная» (то есть хорошо утеплена) и пологая, можно ограничиться подогревом водосточной системы. На «тёплой» крыше обогреву подлежит ещё и край кровли, граница которого определяется следующим образом: вверх по скату откладывают 30 см от линии пересечения плоскостей наружной стены и ската. На крышах со значительным уклоном ввиду высокой вероятности обрушения снежной массы эту границу нужно отнести ещё выше на 15–20 см. Если крыша плоская, то кабель укладывают вдоль периметра и у сливных воронок.
При большом угле наклона скатов предусматривают также укладку греющего кабеля зигзагом между кромкой кровли и снегозадержателем, который на такой крыше должен устанавливаться в обязательном порядке (ввиду высокой вероятности соскальзывания снежной массы)
Особое внимание следует обратить на места, где стыкуются две части ската с разным уклоном — это долины (сточные грани) на плоских кровлях и ендовы на двускатных. То же можно сказать и про то место, где крыша примыкает к стене. Здесь наледи образуются особенно часто
Кабель нужно укладывать в виде вытянутой петли на 2/3 высоты ендовы или долины. В случае примыкания крыши к стене кабель нужно укладывать в 5 – 8 см от последней, при этом расстояние между нитками вытянутой петли должно составлять 10 – 15 см
Здесь наледи образуются особенно часто. Кабель нужно укладывать в виде вытянутой петли на 2/3 высоты ендовы или долины. В случае примыкания крыши к стене кабель нужно укладывать в 5 – 8 см от последней, при этом расстояние между нитками вытянутой петли должно составлять 10 – 15 см.
Если крыша водостоком не оборудована, кабель на её кромке располагают по схеме «капающая петля» (при большом уклоне) или «капающая грань» (при малом уклоне). Идея состоит в следующем: петлю подвешивают так, чтобы вода с неё капала прямо на землю. Для укладки по схеме «капающая петля» кабель должен иметь припуск 5 – 8 см.
Вдоль жёлоба шириной до 15 см укладывают одну линию кабеля. Лежащий в жёлобе кабель должен быть заведён «капающей петлёй» длиной 30 – 40 см в воронку водосточной трубы. Так же поступают и при монтаже системы на плоской кровле. В водосточную трубу также запускают одну или две нитки в зависимости от её диаметра. В нижней части водосточной трубы число витков следует увеличить, поскольку она является более холодной, чем верхняя. На кровле кабель укладывается зигзагообразно. Шаг зигзага определяется так: для мягкой кровли из расчёта необходимой удельной мощности (Вт/кв. м), для жёсткой — в соответствии с рисунком кровельного покрытия.
Если средств на закупку саморегулирующегося кабеля в нужном количестве недостаточно, можно применить его только в части системы. Наиболее уместным можно считать использование такого кабеля для обогрева водостока, кровельную же часть можно оснастить дешёвым нерегулируемым кабелем. Далее выбирают местоположение монтажных (соединительных) коробок, так чтобы они были доступны для технического обслуживания. Чаще всего их располагают на кровле рядом с греющим кабелем. Этот элемент можно закрепить где-нибудь под козырьком или на ограждении (на парапете). При наличии чердака можно поместить коробки туда.
Определяют необходимую погонную и общую мощности.
Ориентировочная мощность обогрева для различных элементов кровли составляет:
- для жёлоба шириной до 150 мм: на «холодной» крыше — 30 – 60 Вт/м, на «тёплой» — 100 Вт/м;
- для жёлоба шириной свыше 150 мм: 200 Вт/кв. м;
- на кровле (карнизный свес): на «холодной» крыше — до 150 Вт/кв. м, на «тёплой» — 200 – 250 Вт/кв. м;
- в ендовах: 250 – 300 Вт/кв. м;
- на плоских кровлях вокруг сливных лотков, расположенных в зоне примыкания к парапету: 40 – 80 Вт/кв. м.
Если водосточная система собрана из пластмассовых деталей, обогревающие её кабели могут иметь суммарную погонную мощность не более 17 Вт/м. Для крыш с мягким кровельным покрытием максимально допустимая погонная мощность составляет 20 Вт/м.
Далее подсчитывают общую длину греющего кабеля и определяют количество цепей с учётом того, что длина одной цепи не может превышать 120 – 150 м (зависит от марки кабеля). Каждая цепь должна подключаться через отдельное УЗО.
В последнюю очередь проектируют щит управления с учётом количества цепей и потребляемой ими электрической мощности
Как закрепить кабель на крыше и водостоке
После этого на крыше прикручиваете крепежные клипсы или ленту.
Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.
Шаг между верхним и нижним рядом клипс – 60см.
Ошибка №5
Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.
Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.
Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.
Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.
Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.
Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.
Данные по сопротивлению должны быть указаны в паспорте на изделие.
Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.
После чего, холодный конец заводится в монтажную коробку под коньком.
Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.
Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.
Такую проверку осуществляют уже не мультиметром, а мегомметром.
Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.
После всех проверок, желоб тщательно очищается от грязи и мусора.
Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.
Но есть и бесклепочное крепление.
Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.
Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.
Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы. Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.
Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.
Тросик вертикального участка кабеля подвешивается на крючок.
Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.
Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.
Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.
Кабель через специальные распорки просто одевается на отдельные звенья.
Последнее звено сверху подвешивается на распорный прут или шпильку.
Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.
Например, за ту же монтажную ленту.
Ошибка №7
Не экономьте и не опускайте кабель в трубу без такой цепи или троса.
Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.
И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.
После укладки все холодные концы кабелей заводятся в монтажную коробку.
Весь процесс повторяется на всех скатах крыши.
Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).
Это так называемая схема “капающая петля”.
Заказать себе готовые комплекты кабеля и аксессуары (крепление, автоматика), а также ознакомиться с текущими ценами на них можно вот здесь — ТЫЦ.
Правила эксплуатации систем
Расчёт необходимого уровня мощности и определение других параметров системы антиобледенения лучше всего доверить специалистам. Если же такой возможности нет, то следует учитывать правила эксплуатации и рекомендации экспертов, ведь от этого зависит безопасность и эффективная работа устройств. Основные правила заключаются в следующем:
монтаж системы проводится только в сухую тёплую погоду на чистой, сухой поверхности; в процессе крепления важно избегать повреждения кабеля, а если это произошло, то нужно полностью заменить нагревательный элемент; очистка крыши от снега проводится после отключения системы и максимально осторожно — нельзя повредить кабель и датчики; нужно установить автоматический выключатель для защиты цепи от короткого замыкания; все датчики должны располагаться в местах, доступных для обслуживания; реле времени, программируемые коммутаторы обеспечат автоматическое управление, так как ручное не всегда возможно. При эксплуатации системы важно отслеживать состояние кабеля, своевременно выявлять его повреждения и заменять вышедшие из строя элементы. Если необходима долговечная и эффективная система, то лучше всего приобрести качественный кабель, имеющий хороший внешний слой защиты
Если необходима долговечная и эффективная система, то лучше всего приобрести качественный кабель, имеющий хороший внешний слой защиты
При эксплуатации системы важно отслеживать состояние кабеля, своевременно выявлять его повреждения и заменять вышедшие из строя элементы. Если необходима долговечная и эффективная система, то лучше всего приобрести качественный кабель, имеющий хороший внешний слой защиты. Поэтому эксперты советуют не экономить на качестве всех компонентов системы антиобледенения и приобрести качественный и безопасный вариант
Поэтому эксперты советуют не экономить на качестве всех компонентов системы антиобледенения и приобрести качественный и безопасный вариант.
Видео: подключение саморегулирующегося кабеля
Система антиобледенения удобна не только для кровли и водостоков, но также и ступеней наружных лестницы и других поверхностей, на которых нужно предотвратить образование наледи
При этом важно убедиться в безопасном устройстве электрической системы и произвести квалифицированный монтаж с соблюдением всех указанных в нашей статье правил
Обледенение кровли
Каждый домовладелец рано или поздно сталкивается с проблемой образования на кровле сосулек и наледи. В зимнее время это явление способно доставить немало хлопот и существенного материального ущерба.
Речь идет не только об очевидной угрозе падающих сосулек, но и о скрытом от глаз вреде — разрушении кровельных узлов и покрытия кровельного материала. Застывший лед своей массой способен деформировать карниз крыши и повредить водосточную систему.
Владельцы домов часто задаются вопросом — почему наледь образуется не только в момент весенней оттепели, а в течении всей зимы? К этому приводит ряд причин:
- Теплопотери дома через кровлю. Недостаточное, или же неправильно сделанное утепление кровли позволяет теплу уходить наружу через крышу. Кровельный материал нагревается, снег тает и превращается в наледь. При этом растаявший снег быстрее всего остывает на холодном карнизе, образуя сосульки.
- Слишком сложная геометрия кровли. Многогранная кровля с многочисленными ендовами, углами, куполами и перепадами способна задерживать на себе очень большую массу снега, нижний слой которого будет неизбежно подтаивать, образуя наледь.
- Неустойчивая погода. Краткие периоды оттепели и заморозков — самая частая причина обледенения кровли. В некоторых регионах такие периоды длятся всю зиму. Теплым днем кровля оттаивает, образуя целые ручьи, а ночью вся эта масса схватывается льдом.
Снег тоже способен доставить неприятности домовладельцу — большой объем снежных масс перегружает перекрытия кровли и может привести к перекосу всей конструкции, а лавинообразный сход снега с крыши — частая причина разрушения близлежащих построек, повреждения автомобилей и травм пешеходов.
Точка росы и замерзания влаги
