Розетки с таймером: какие бывают, для чего нужны и как пользоваться. все про розетки с таймером, устройство, настройка, популярные модели, какую выбрать

Настраиваем электронную розетку с таймером

Розетки с электронным таймером бывают недельные и суточные. В отличие от механических разъемов настроить их не так легко. Такие устройства включают в себя систему настройки не только текущего времени, а и дня недели. Также электронные розетки имеют предустановку на сто сорок рабочих циклов.

Настройка таких разъемов электрических сетей с таймеров проводится таким способом:

включить устройство в сеть для подзарядки аккумулятора;
на включенной розетке обозначить фактический день недели и время;
задать период включения и выключения с помощью системы программирования;
после настройки следует нажать клавишу «Time» чтобы на дисплее обозначилось заданное текущее время;
подключить розетку к сети и подсоединить к ней прибор.

При установке следует следить, чтобы не произошла накладка указанных программ друг на друга.

Как настроить розетку с таймером clear

Такая розетка имеет десять программ включения и выключения устройства, режимный выбор, дисплей с секундами и шестнадцать возможных комбинаций дней недели. Также в устройстве есть функция перевода времени на летний период и возможность выбора режимов времени – двенадцати часового или двадцати четырех часового. Перед настройкой такой розетки с электронным таймером проводится двенадцатичасовая подзарядка аккумулятора. Для этого необходимо разъем подсоединить к сети.

После этого учащаются ранее установленные программы нажатием на кнопку с обозначением «Master clear». Кнопка производится в действие с помощью острого предмета – булавки, карандаша или пишущей части ручки. Только после этого можно осуществлять программирование электронного изделия.

Программирование состоит из таких этапов:

Нажать и не отпускать кнопку «Clock» пока одновременно будет выставляться текущее время и день недели. Минуты устанавливаются клавишей «Min», часы – «Hour», а дни с помощью кнопки «Week».
Один раз нажать на клавишу «Timer» и выставить время включения. В это время на экране появится надпись «On1». Далее можно выставлять таймер на выключение розетки. Установка даты проводится теми же клавишами – «Min», «Week» и «Hour». После настройки еще раз нажимается указатель «Timer».
С помощью таких действий можно настроить параллельные задачи. Просмотреть весь список действий можно кнопкой «Timer», которую следует несколько секунд удерживать в нажатом виде.
По окончании настроек клавишей «Clock» таймер переводится в рабочий строй. В режиме «Manual on» розетка работает в обычном режиме без программирования. «Manual off» – это функция отключения прибора. Выполнять установку таймера можно только в режиме «Auto».

Электронные розетки позволяют настраивать не только текущее время, но и дни недели

Также розетка с таймером clear имеет плавающее выключение. Функция запускается клавишей «RANDOM», и такая же надпись появляется на дисплее что означает активацию программы. В такой позиции все настройки осуществляются с опережением от десяти до тридцати двух минут между восемнадцатью и шести часами. Отменить плавающую функцию можно нажав опять кнопку «RANDOM». При настройке программ такая установка работать не задается.

Для перевода с двадцати четырех часового режима в двенадцати часовой и наоборот нужно нажать два обозначения одновременно – «CLOCK» и «TIMER».

Сразу обозначив клавиши «ON/AUTO/OFF» и «CLOCK» можно перевести часы в летнее время. При этом на экране появится обозначение «S». Чтобы вернуть значение обратно на зимний период следует снова нажать те же самые клавиши одновременно. Запрещается к сети подключать электрические приборы при нагрузке свыше шестнадцать ампер. Не рекомендуется присоединять к розеткам с таймером нагревательные приборы, а особо – оставлять их без присмотра.

Конструктивные особенности прибора ТЭ-15

Прибор ТЭ-15 является недельным электронным программируемым таймером. Он изготовляется в Китае и адаптирован для русскоязычных пользователей. Представляет собой аналог устройства SASSIN 3SHC18A. Внешний вид прибора ТЭ-15 показан ниже.

Состав устройства

Приспособление для крепления позволяет производить монтаж реле времени на стандартную 35 мм DIN-рейку, который желательно устанавливать в распределительной щите, имеющего степень защиты не ниже IP 20.

Конструктивные элементы таймера размещаются в пластиковом корпусе, на переднюю панель которого вынесены органы управления в виде кнопок с резиновыми колпачками. Электрическая сеть подключается к верхним зажимам, а нагрузка — к нижним.

В состав устройства входят следующие компоненты:

микропроцессор со схемами управления;
жидкокристаллический (ЖК) информационный дисплей;
блок программирования прибора;
исполнительное реле нагрузки с мощными контактами;
миниатюрный импульсный источник питания;
встроенный аккумулятор.

С помощью микропроцессора осуществляется программное управления нагрузкой с учетом текущего времени суток. На жидкокристаллическом дисплее отображается текущее время, а также он применяется для выбора, настройки и установки режимов эксплуатации прибора.

Светодиодный индикатор оповещает о включении либо отключении оборудования.

Жидкокристаллический дисплей

Восприятие данных, отображаемых на жидкокристаллическом дисплее, намного удобнее, что является плюсом данного устройства. Плата ЖК-дисплея и его подключение показано ниже. В обновленных моделях прибора ЖК-дисплей показывает дополнительно секунды.

Переключающее реле

В электронном таймере используется реле, производителем которого является компания OMRON. Оно имеет характеристику АС1, то есть контакты силового реле позволяют переключать активный или мало индуктивный тип нагрузки, ток потребления которой не выше 16 А.

Электронные

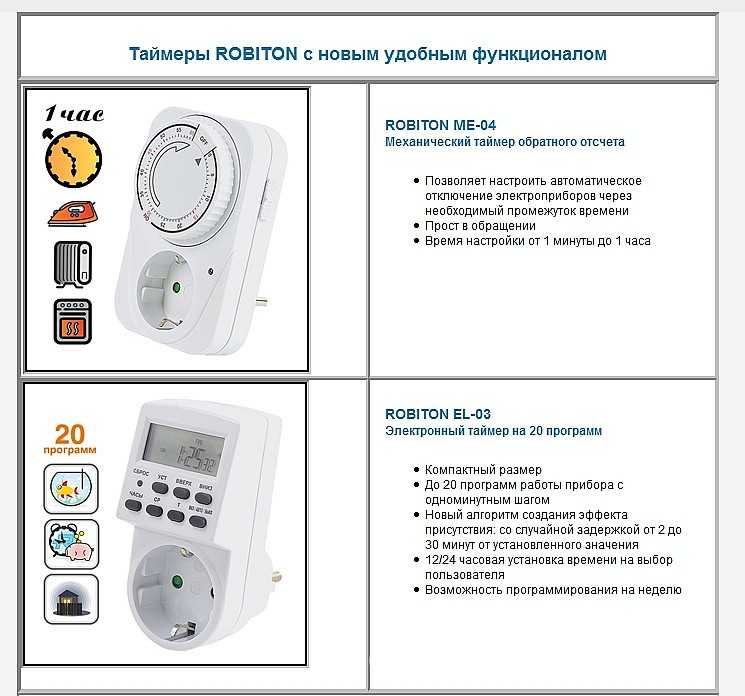

Электронные розетки с таймером бывают двух типов:

суточные
недельные

У суточных принцип такой же, как и у механических. А вот недельные можно настраивать под свой индивидуальный режим работы на все семь дней, включая выходные дни. Поэтому такие розетки можно посоветовать владельцам загородных жилищ и людям, часто уезжающим в командировки.

Электронного типа розетки программируются на 140 операций включения-выключения. Есть так называемая функция присутствия. Через нее освещение в вашей квартире будет включаться самопроизвольно в течение суток.

Большинство моделей имеют внутри встроенные аккумуляторы. Они позволяют работать часовому механизму розетки даже без напряжения в сети. Если у вас дома внезапно исчезло напряжение, программа выставленная ранее, сохраняется и прибор работает как ни в чем не бывало.

После покупки таймера сразу же включайте его в розетку. Аккумуляторы должны зарядится в течении 15 часов. Только после этого прибор готов к работе.

Для удобства пользователей выпускают спаренные розетки. Одна из которых работает постоянно в нормальном режиме, а другая через таймер. Пример такого исполнения – модель Expert E-TE.

Ее характеристики:

минимальный интервал времени вкл.-откл. – 1 мин
кол-во таймеров – 10
система программирования сутки/7 дней в неделю
рабочая температура – от минус 10 до плюс 40 градусов
степень защиты – IP20

Фактически розетки с таймером это программируемые электронные выключатели.

Обратите внимание, что в электронных моделях есть функции перехода на зимнее и летнее время. Поэтому при настройках и выставлении часов в определенный период года будьте внимательнее.

Недостатки

Недостатки розеток с электронным таймером:

сложные настройки

Если потерять инструкцию, то реально нужно будет потратить очень много времени чтобы разобрать во всех нюансах

прибор не «любит» индуктивную нагрузку — двигатели, лампы дневного света, блоки питания

Таймер реально может дать сбой. То есть включиться согласно программе, а по достижению времени отключения, он не сработает.

Как решить эту проблему объясняется в видеоролике:

https://youtube.com/watch?v=P2g692SuNIQ%3F

Инструкция по настройке электронной розетки с таймером — скачать

Подводя итог, можно посоветовать — выбирайте розетку с механическим таймером если:

хотите сэкономить
вам нужен простой прибор, который не требует долгого изучения настроек и программирования
вы будете ее использовать для одних и тех же процессов повторяющихся каждый день
минимальное время, через которое должно произойдет включение или отключение — 15 минут

Если вам необходим более навороченный и настраиваемый под ваши изменяющиеся потребности аппарат, с широким диапазоном настроек, то покупайте с электронным таймером. Подобрать нужный вам экземпляр можно здесь или здесь.

https://youtube.com/watch?v=2ShuJch4Aww%3F

Электронная

На примере модели ТМ24 рассмотрим, как настроить электронную розетку с таймером.

При первом включении необходимо оставить устройство на 12-14 часов в розетке для зарядки встроенной батареи.

Функции кнопок:

В данном программаторе имеется возможность настройки двадцати программ включения и выключения.

Как видно из схемы — пункт 1, имеется возможность установки программы с понедельника до воскресенья. То есть в одно время включилось и выключилось. Настройка отдельных программ по дням недели со 2-го до 8-го пункта. Комбинация программы по рабочим дням с понедельника по пятницу п. 9 или только на выходные (субботу и воскресенье) п.10. На шесть дней в неделю пункт 11. Через день понедельник, среда, пятница п. 12. Вторник, четверг, суббота п. 13. Три дня подряд пункт 14 и 15.

Чтобы начать пользоваться розеткой, необходимо сперва настроить текущее время. В течение 5 секунд необходимо удерживать SET, пока не замигает день недели. Кнопками RIGHT или LEFT устанавливаем нужный день. Повторное нажатие и удержание на SET переводит нас на установку часов. С помощью RIGHT или LEFT устанавливаем нужное время. Эту же процедуру повторяем для установки минут.

Теперь можно приступить к настройке программы. Сделать это можно следующим образом:

Нажать и удерживать RIGHT, пока не появится „1_ON“, это первый таймер.
После этого нажмите и удерживайте SET до тех пор, пока не замигает дни недели, кнопками RIGHT или LEFT выбираем нужный день или комбинацию дней.
Далее с помощью SET выбираем часы и RIGHT или LEFT нужное значение, и так далее с минутами.
Затем повторяем операцию с удержанием RIGHT, до появления значения „OFF_1“.
Повторяем настройку аналогично пункту выше, устанавливаем день, час и минуты.
Чтобы выйти из режима программирования необходимо нажать CLK.

Нажмите кнопку MANUAL для сброса текущих настроек программы, чтобы задать новые параметры. Для принудительного включения или отключения таймера есть функция «MANUAL», которая имеет три режима: «MANUAL-OFF», « MANUAL-ON», «MANUAL-AUTO». В режиме OFF таймер не выполняет программ и находится в состоянии выключено. В режиме ON устройство находится в принудительном положении включено, а в режиме AUTO происходит выполнение программ.

Для имитации присутствия человека на розетке есть интересная кнопка RND. Эта функция с плавающим опережением таймера, которое произвольно варьируется от двух минут до получаса. Отработка временного интервала происходит с учетом опережения. Включение электроприборов не привязано жестко к определенной минуте, что может поставить в замешательство воров, пытающихся выяснить дома люди или нет.

Инструкция по установке параметров электронной розетки предоставлена на видео ниже:

Настройка остальных розеток с таймером ничем не отличается от алгоритма установки, описанного нами в примере, и не должно вызывать трудностей. Не забывайте переводить часы на зимнее и летнее время для более корректной работы устройства.

Надеемся, наша инструкция была для вас понятной и полезной. Теперь вы знаете, как настроить розетку с таймером механического и электронного типа!

Будет интересно прочитать:

Как на производствах, так и в быту часто возникает необходимость автоматического включения и выключения электроприборов в заданное время. Для этого используют механические или электронные таймер розетки. Каждая модель имеет свои преимущества и способы установки.

Возможные проблемы

Рассмотрим возможные неисправности в работе электронной розетки-таймера.

Сбилась программа, заложенная в электронном таймере

Основная причина состоит в том, что таймер-розетки плохо совместимы с приборами, которые выдают индуктивную нагрузку (компрессор в аквариуме, дроссельные люминесцентные лампы, люминесцентные лампы со встроенным стартером). Таймер размыкает реле, а напряжение остается, выдавая искру, которая дает помехи на плату таймера. Так и происходит сбой программы. И подключенный прибор может не выключаться.

Решить такую проблему можно разными способами.

Параллельно к приборам с индуктивной нагрузкой подключить желательно с такой же мощностью приборы с неиндуктивной нагрузкой (лампа накаливания, энергосберегающая люминесцентная лампа и современные бесстартерные лампы).
Этот способ подойдет для продвинутых электронщиков. Создание искрогасящей цепочки, подключают её параллельно индуктивной нагрузке. Состоит эта цепочка из последовательного соединения резистора с сопротивлением 200 Ом мощностью 1-2 Вт, конденсатор емкостью 0,1 мкФ напряжением 400 В.
Самый безопасный и удобный способ – использовать для индуктивных нагрузок механический таймер.
Восстановить работу таймера можно, сбросив настройки и создав программу-режим заново.

Для механических таймеров

Нарушения в работе могут случиться, если подключить прибор свыше 3,5 кВт. Такие конструкции не всегда надежны, тем более что контакты внутри могут быть не очень толстые и при повышенной нагрузке могут с легкостью перегореть. Перед использованием рекомендуется протестировать устройство.

Как пользоваться розеткой с таймером

Как выбрать именно ту модель, которая пригодиться конкретно вам? Для этого рассмотрим по каким критериям и функциям вообще выбирается розетка с таймером. Отличаются они типом управления, о которых мы же упоминали, сложностью программатора, нагрузкой и другими параметрами.

Время программирования – в зависимости от типа розетки выбирается максимальное время, на которое можно запрограммировать включение-выключение необходимых приборов. Обычно минимальный показатель составляет 24 часа, а максимальный – неделя и даже месяц. Последнее встречается довольно редко и относиться к очень дорогим устройствам, которые используются в системах умный дом.

Точность таймера – больше относиться к механическим вариантам, так как недорогие модели могут показывать не самый точный отсчет. Хотя для простых действий, типа полива и включения фильтрационного насоса, особая точность не требуется, только правильная цикличность.

Советуем выбирать проверенных производителей с хорошей репутацией. Отлично работают розетки с таймером немецкого производства, хотя некоторые российские и китайские производители тоже выпускают очень неплохую продукцию: Theben и Brunnenstahl (Германия), Feron и Camelion (Россия).

Количество линий программирования – в простых недорогих розетках с таймером обычно одна линия, на которую можно подцепить только одно устройство. Более дорогие модели поддерживают 2 и более линий для подключения и программирования работы нескольких электроустройство.

Защита от влаги и пыли – некоторые модели обладают уровнем защиты от влаги и пыли, чтобы можно было использовать их на открытом воздухе – тут выбор за вами. Если планируете часто использовать устройство вне дома, то желательно подобрать розетку с сертификатом защиты не ниже IP40.

Стоимость – в зависимости от сложности функционала, типа розетки и страны-производителя меняется цена. Не всегда, то что дороже лучше, но в большинстве своем более дорогие модели имеют хороший функционал, качественную сборку, более надежные и долговечные и такими таймер-розетками удобнее пользоваться.

Как настроить таймер розетку для правильной работы

На большинстве розеток с таймером присутствуют такие кнопки как TIMER, WEEK, DAY, ON, OFF, AUTO. CLOCK, MINUTE, HOUR. С их помощью осуществляется настройка таймера на определенный режим работы.

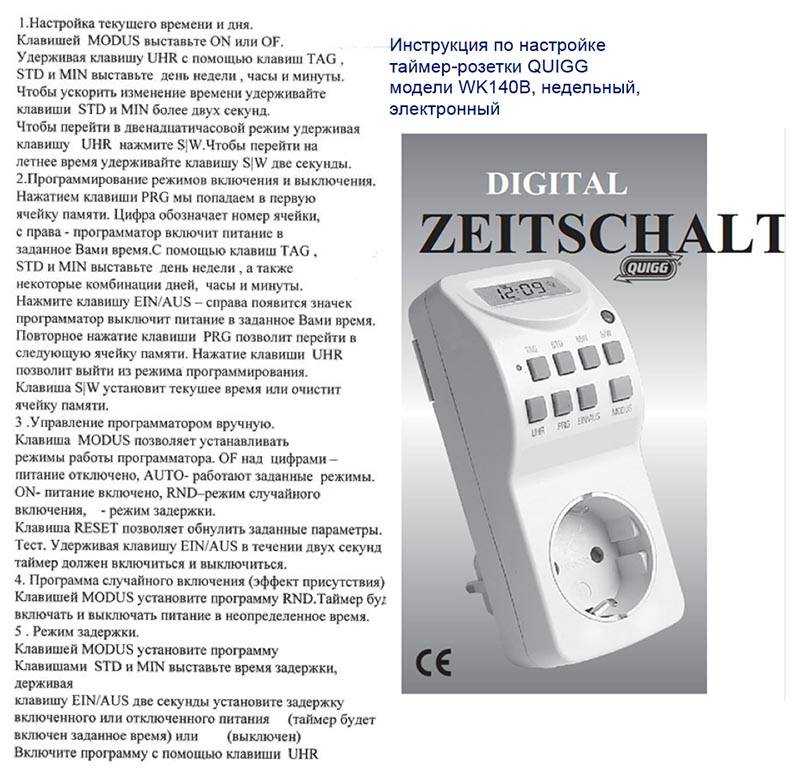

Розетка с таймером инструкция по эксплуатации и настройке:
Данный вариант инструкции актуален для большинства моделей розеток с таймером, но не для всех. Поэтому, перед началом работы, ознакомьтесь с инструкцией, которую предоставляет производитель.
Для начала нажимается кнопка включения розетки, после появления на ее дисплее разных значков, следует нажать кнопку включения и настойки таймера.
Далее следует обозначить период настройки – сутки или целая неделя. Чередуя кнопки обозначения часов и минут, выберите интервал работоспособности таймера.
Завершает процесс настройки розетки кнопка нажатия таймера. Для того, чтобы просмотреть заданные настройки следует удержать кнопку таймер на протяжении пяти секунд.
Кнопка клок, при ее наличии делает настройки актуальными. Рекомендуем перед началом работы записать время включения и выключения таймера на листе бумаги, особенно если производится настройка розетки на пятидневный режим работы.

Если у вас таймер-розетка механического типа, то процесс е настройки осуществляется гораздо быстрее. Для того, чтобы запрограммировать розетку, следует интервал ее работы на специальном дисплее, который вращается по кругу. Сегменты, которые разделены на 15 или 30 минут обозначают период работоспособности розетки. Учтите, что не следует забывать о включении самого прибора, таким образом, розетка с таймером начнет функционировать в ранее заданном режиме.

Кроме того, различают розетки с наличием таймера отключения. При этом, включение прибора не регулируется. Для настройки таких розеток тянется специальное кольцо, на котором имеется специальный индикатор.

Например, у модели розетки с таймером «Эксперт» имеется в наличии два режима работы, для переключения которых используется как кнопка, так и боковая часть. Первый режим обеспечивает постоянную работоспособность, а второй – периодическую. Таймер и батарея обеспечивают сохранение настроек на протяжении более чем четырех суток без электричества.

На электронных таймерах включения розетки имеется возможность регулировки их работоспособности более чем в 150-ти вариациях. Кроме того, они снабжены функцией присутствия, которая является дополнительным охранным элементом жилища во время отсутствия в нем хозяев.

Обзор 5 лучших умных розеток, работающих с Alexa и Google Home

Учитывая все сказанное выше, мы рассмотрели пять моделей, чтобы вы могли выбрать для себя подходящий вариант.

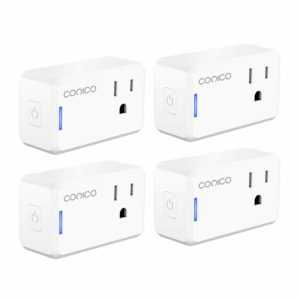

Conico MIni WiFi Smart Plug

Возможность приготовить завтрак перед тем, как отправиться на работу, возможность удаленно включить освещение перед домом, когда вы возвращаетесь домой. Возможно, в этом и есть смысл умной розетки Conico Mini WiFi . Вы хотите программировать устройства и управлять ими с помощью смартфона? Тогда эта умная розетка может быть для вас отличным вариантом.

Плюсы:

Отлично подходит для приложений Google Home и Smart Life.
Вы можете использовать это с приложением IFTTT. Это позволяет вам автоматизировать свет на закате, перед сном и когда вы просыпаетесь утром.
Очень легко настроить.
Концентратор не требуется.
Вы можете без помех разместить две в одной розетке.

Минусы:

Иногда мерцают огни.

3Stone Smart Plug Mini

Плюсы:

Вы можете запланировать включение и выключение света.
Установите график взбивания кофе, пока вы чистите зубы.
Вы можете использовать предустановленные таймеры, чтобы отсортировать светильники и приборы, или вы можете установить собственное расписание.
Плавно работает с Alexa и приложением Smart Life.
Доступный.
Энергоэффективный, и вы можете использовать его в любом месте дома.
Очень легко настроить и использовать.

https://youtube.com/watch?v=FkYXNg_JeTw

Минусы:

Было бы хорошо, если бы он был немного меньше, так как это не самое маленькое устройство.
Связь нечеткая, иногда пропадает.

Смарт-Переключатель Aeotec 6

Компактный и мощный Aeotec Smart Switch 6 может стать подходящей интеллектуальной розеткой для покупки. Это в основном для тех, кто ищет что-то, что расширит их потребности в умных розетках. Тем, кто хочет, чтобы их дом был эстетичным, может подойти Smart Switch 6. Его гладкий вид и квадратная форма подходят для большинства домашних интерьеров. В отделке этой умной вилки тоже что-то есть. Белая отделка не выглядит дешево и не выделяется негативным образом. У этого варианта умной розетки есть много плюсов

И, если для вас важно найти красивую умную розетку с множеством функций, возможно это ваш вариант

Это продукт, сертифицированный по стандарту Z-Wave+ и разработанный для увеличения дальности работы.
Подключить интеллектуальный переключатель очень просто.
Светодиодная лента может показать вам, сколько энергии потребляет какое-либо устройство, подключенное в данный момент.
Сколько цветов будет на светодиодном переключателе — решать вам; это настраивается для вас.
Прекрасный дизайн и крутое светодиодное энергетическое освещение.
Хорошо подходит для вилок и сетевых разветвителей.
Порт USB для зарядки сбоку полезен.
Совместимость с Open HAB и Home Assistant.
Может работать с домашним светом, а также с обогревателями и даже с подсветкой аквариума.
Встроенная защита от перенапряжения – бонус.

Минусы:

Не нашли.

Мини-розетка Gosund с Wi-Fi

Эта интеллектуальная розетка сертифицирована FCC ETL RoHS. Мгновенное доверие, вот оно! Это устройство изготовлена из материалов премиум-класса, поэтому она приятна на ощупь и отлично выглядит. Вы получаете дополнительный бонус в виде огнестойкой умной розетки. Если безопасность является для вас первоочередной задачей, тогда вы можете смело выбрать Gosund Mini Smart Plug.

С этой умной розеткой будет работать множество устройств голосового управления; Alexa и Google Assistant — одни из них. Так полезно иметь возможность управлять до пятидесяти различными устройствами с помощью бесплатного приложения для смартфона. В комплект поставки входит умная розетка Gosund Mini. Вам не нужно беспокоиться о выключении приборов или выключении света, когда вы идете спать. Не требуется покупать интеллектуальный концентратор, чтобы этот прибор работал, и это большое преимущество этого варианта.

Плюсы:

Простой процесс установки.
IFTTT совместимый.
Есть функция расписания.
Вы получаете функции таймера и обратного отсчета, чтобы упростить работу вашего дома.
Возможность вовлекать всю семью и делиться подробностями с помощью «создать группу».
Эти умные розетки обеспечивают поддержку 50 бытовых приборов.
Доступный — по сравнению со многими конкурентами на рынке.

Минусы:

Самый большой минус в том, что он часто теряет интернет.
Иногда приложение использует импровизацию.

Как пользоваться розетками с таймером: рекомендации по настройке

Все однотипные разъемы с таймером имеют одинаковое устройство. Поэтому инструкция по их настройке выглядит примерно одинаково, независимо от марки и модели.

Как пользоваться розетками с таймером (механическим или электронным):

Электронные приборы настраиваются с помощью кнопок, расположенных на корпусе (Таймер, День, Неделя, Включить, Выключить, Авто, Часы, Минуты). К каждой модели прилагается подробная инструкция, где описан этот процесс.

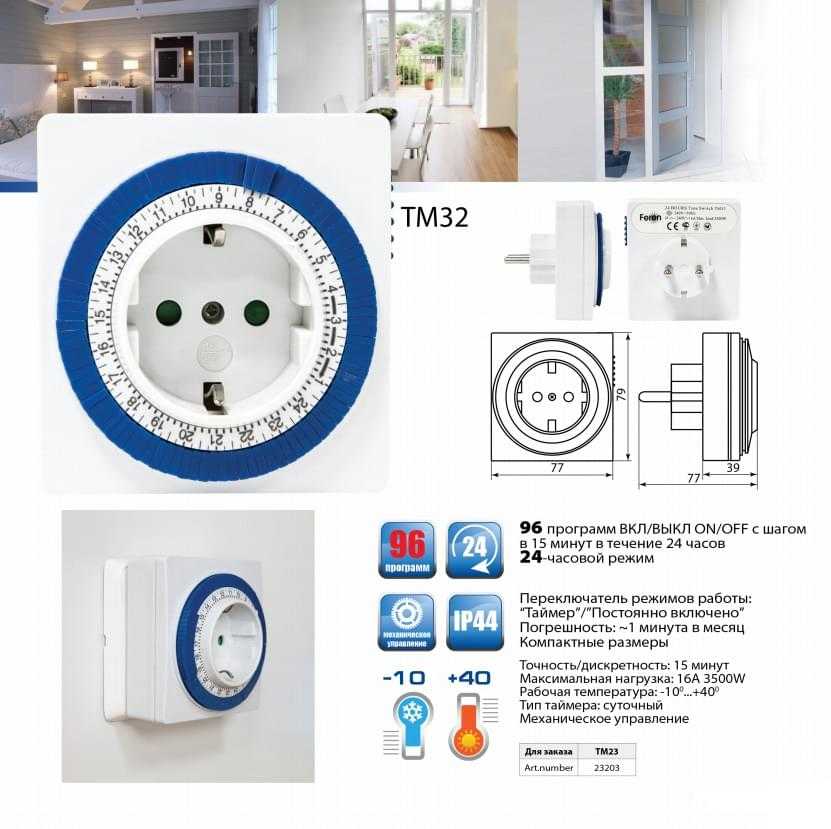

Розетки с механическим таймером — для настройки нужно вращать барабан с разметкой, которая определяет интервал времени и цикличность прибора.

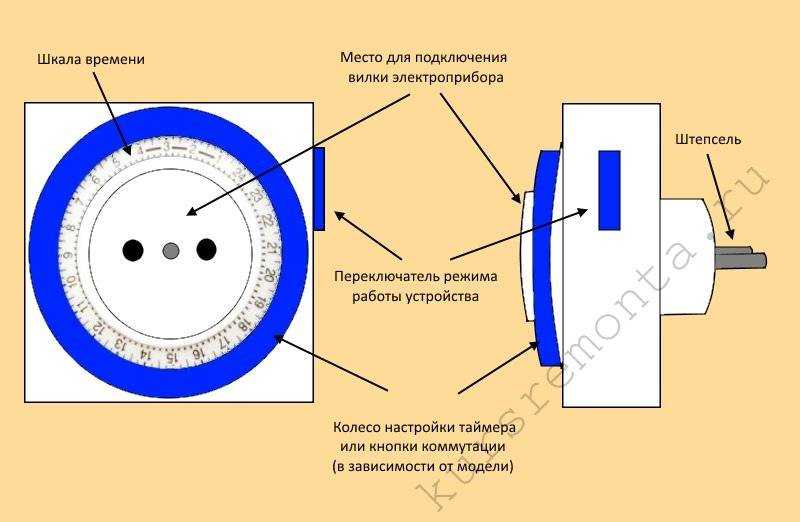

Настройка механической розетки с таймером: инструкция по эксплуатации

У механических моделей самая простая конструкция. Поэтому с их настройкой обычно не возникает проблем. Все устройства имеют крутящийся барабан с циферблатом. С его помощью задаются все параметры.

Самым простым в использовании является механический таймер

Процесс настройки большинства механических моделей выглядит следующим образом:

Для начала нужно тщательно изучить инструкцию, которая прилагается к устройству в коробке. В ней производитель информирует пользователей о возможностях прибора и рассказывает, как его правильно настроить.
Необходимо установить отметку на разъеме с таймером на текущее время

При этом регулятор нужно вращать очень осторожно, чтобы не сломать его в процессе. Производители рекомендуют совершать движение только по часовой стрелке

Таким образом, вероятность случайно повредить барабан практически исключается, что позволяет значительно продлить срок службы изделия.
Затем следует выставить время, когда устройство будет срабатывать (выключать или, наоборот, подавать электричество на прибор). Час на циферблате разбит на равные отрезки. В большинстве моделей можно поставить таймер на 15 минут минимум.

После того, как время срабатывания установлено, можно включить прибор, который будет контролироваться, в розетку.

Настройка электронного таймера Masterclear: инструкция производителя

Masterclear — одна из самых популярных розеток с функцией отсчета времени. Высокий спрос на продукцию этого производителя объясняется тем, что разъемы имеют более понятную систему настройки в сравнении с другими фирмами.

Двойная розетка Masterclear с таймером включения/выключения

Как настроить розетку с таймером электронного типа:

Чтобы заданные настройки сохранились в памяти прибора, в нем установлена встроенная батарея. Сначала нужно ее зарядить.
Все установленные ранее настройки нужно сбросить. Для этого предназначена красная кнопка. Обычно она слегка утоплена и располагается под дисплеем.
Удерживая клавишу «Clock», нужно выставить время. Не отпуская эту кнопку, следует нажать на «Hour», чтобы указать часы, и «Minute» — минуты. Клавиша «Timer» позволяет изменить формат, в котором будет отображаться время.
Аналогичным образом осуществляется настройка дней недели. Удерживая клавишу «Clock», нужные параметры задаются с помощью кнопки «Week».
Чтобы настроить цикл, согласно которому будет происходить включение и выключение, следует нажимать клавишу «Timer» до тех пор, пока на экране не появится надпись — «Включить» («ON»). После этого выставляются необходимые часы, минуты и дни недели.
Функция отключения настраивается точно так же. Только нужно дождаться, когда при нажатии кнопки «Timer» появится надпись — «Выключить» («OFF»).
Чтобы выйти из меню настроек, нужно нажать клавишу «Clock».
