Шаговое напряжение: его опасность и меры защиты

Шаговое Напряжение. Напряжение Шага — что Это.

Тема — Шаговое Напряжение. Напряжение Шага — что Это Такое.

Шаговое напряжение (или ещё его называют напряжением шага) — это опасное напряжение, возникающее между двух точек цепи электрического тока, расстояние между этих двух точек равно длине шага. Шаговое напряжение в первую очередь зависит от удельного электрического сопротивления поверхности и силы тока, что протекает через него. Шаговое напряжение может возникать на местах защитных заземляющих устройств — зануление, заземления и др. Также на местах аварий, где токоведущие части касаются поверхности грунта.

Напряжение шага определяется расстоянием, длина которого напрямую зависит от непосредственной формы кривой напряжения, то есть от конкретного типа заземлителя, и меняется от определённого значения максимальной величины до нуля с изменением промежутка от электрического заземлителя. Предположим, что на грунте в точке «О» установлен один заземлитель (металлический электрод) и через него проходит электрический ток замыкания на землю. Около этого защитного заземлителя создается некоторая зона рассеивания электрического тока в почве. То есть, зона поверхности, за пределами которой потенциал, что обусловлен токами защитного заземления на грунт, может быть принят условно за ноль.

Основная причина подобного явления лежит в том, что объем грунта, через который течёт электрический ток замыкания на почву, по мере удаления от защитного электрического заземлителя увеличивается, при этом происходит рассеивание тока по грунту. На расстоянии 20 метров и более от защитного заземлителя объем грунта так увеличивается, что действительная плотность электрического тока становится довольно малой, а электрическое напряжение между точками поверхности грунта и точками более удаленными не проявляет себя ощутимо.

Если мы с Вами измерим электрическое напряжение между точками, которые располагаются на некотором расстоянии в любом векторном направлении от защитного заземлителя, а после построим наглядный график прямой зависимости этих электрических напряжений от имеющегося расстояния до защитного заземлителя, то в результате появиться потенциальная кривая.

Если поделить линию на промежутки по 0.8 метров, что будет соответствовать расстоянию человеческого шага, то его ноги могут оказаться в непосредственных точках различного электрического потенциала. Чем ближе к защитному заземлителю, тем электрическое напряжение между данными точками на поверхности грунта будет больше.

Слишком опасное шаговое напряжение может появиться неподалёку упавшего на поверхность земли и находящегося под небезопасным для жизни электрическим напряжением провода. В таком случае категорически запрещается приближаться к электрическому проводу, который лежит на поверхности земли, на расстояние ближе 8-10 метров. Напряжение шага отсутствует, если человек стоит, либо вне зоны растекания тока, либо на линии равного потенциала.

Наиболее опасные значения напряжения шага будут при малом расстоянии от защитного заземлителя, в том случае, когда человек своей одной ногой касается заземлителя, а другой ногой стоит на расстоянии шага от него. Это объясняется тем, что электрические потенциал вокруг защитного заземлителя равномерно распределяется по определённым вогнутым кривым, и значит, максимальный перепад разности потенциалов оказывается в начале этой кривой.

Минимальные значения шагового напряжения будут при бесконечно дальнем удалении от электрического защитного заземлителя, то есть за пределами территории растекания электрического тока, примерно дальше 20 метров от центра электрического заземлителя. На территории, где располагаются электроды группового защитного заземлителя, шаговое напряжение будет немного меньше, по сравнению с применением одиночного заземлителя.

В случае попадании под шаговое напряжение появляются судорожные непроизвольные сокращения мышц ног человека (или животного). В данный момент заканчивается воздействие шагового напряжения на человека и появляется другая, более тяжелая ситуация: образуется новый путь протекания электрического тока — от рук к ногам, что порождает смертельную угрозу для жизни. Если Вы вдруг попали в зону действия шагового напряжения, в первую очередь следует выйти из этой зоны маленькими шажками (гусиным шагом).

Узнал что-то Новое?Поставь Свой Плюс»

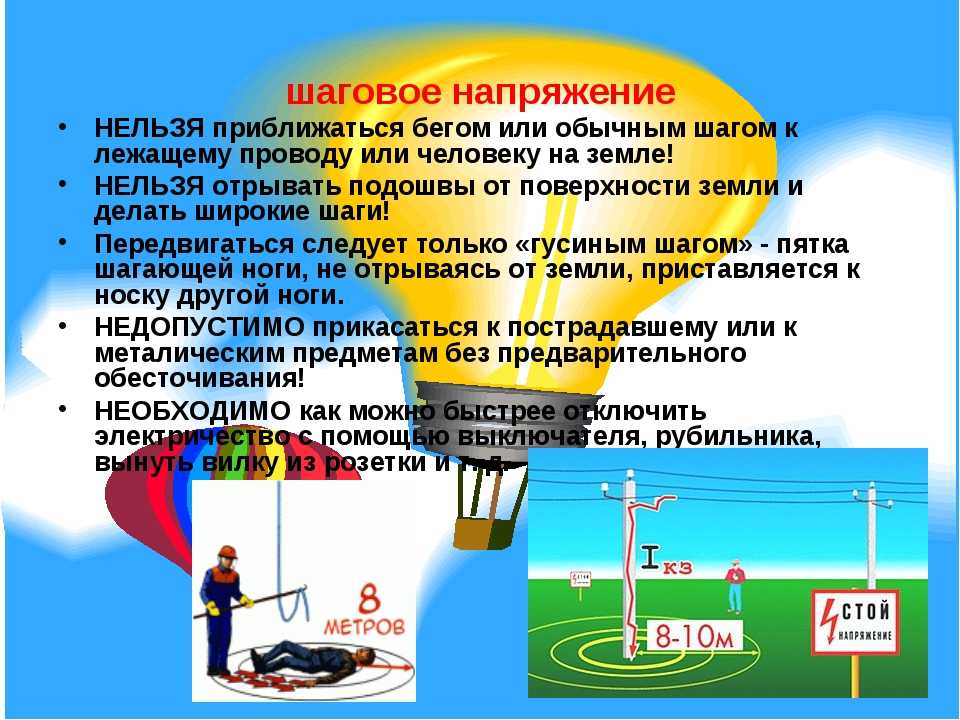

Правила перемещения в зоне шагового напряжения

В промышленных условиях для перемещения в зоне высокого риска шагового напряжения перемещаться следуют в галошах или диэлектрических ботах. При случайном попадании в опасное место нужно замедлить шаг. Максимально сократите расстояние между ногами во время ходьбы – приставляйте носок к пятке, имитируя гусиный шаг. Запрещается приближаться к оголенным проводам на расстояние менее 8 метров, выполнять такие действия допускается при наличии средств защиты.

При возникновении аварий на ЛЭП устранением последствий занимаются специально обученные электрики. Релейная защита отключает участок электрической линии в месте повреждения. Устранив неисправность, специалисты осматривают территорию на предмет обвисших кабелей. Высокая опасность возникает в местах соединения поврежденных кабелей (проводов) и деревьев. Ствол – это проводник электричества, создающий высокий уровень опасности для людей и животных.

Класс напряжения и удельное сопротивление грунта определяют шаговое напряжение. Радиус действия увеличивается при повышении влажности из-за увеличения территории растекания тока.

Как освободить человека?

Для спасения человека необходимо разорвать электрическую сеть – выключить автомат питания (линию) или рубильник. При отсутствии такой возможности обмотать руки сухой тканью, попытаться освободить человека от воздействия электрического тока с помощью деревянной палки.

Далее следуйте алгоритму действий:

• оттянуть тело в безопасную область;
• проверить пульс;
• проконтролировать реакцию зрачков на свет.

Убедитесь, что электрическая линия отключена от источника питания и выходите с опасной зоны.

Начните делать непрямой массаж сердца, легочную реанимацию и вызовите бригаду неотложной помощи. Если человек находится в сознании, поверните его на бок, так вы устраните риск попадания рвотных масс в дыхательные пути.

Расчет шагового напряжения

Напряжение шага меняется по гиперболе с максимальным значением в центре зоны и дальнейшим уменьшением по ее радиусу до нуля. Зная определение шагового напряжения, что это такое, можно воспользоваться формулой, учитывающей все факторы: ток замыкания на землю, длину шага, которая принимается равной 80 см, расстояние от точки замыкания, удельное сопротивление земли. В свою очередь, ток замыкания на землю можно найти, поделив фазное напряжение на сопротивление заземлителя.

Формула расчета шагового напряжения

Шаговое напряжение учитывают при расчете заземляющего контура и отдельных заземлителей. Сложным моментом является определение удельного сопротивления почвы. Расчеты ведут для нескольких почвенных слоев, и выводится усредненное значение. Исходя из полученных результатов, определяется количество заземляющих устройств и форма контура.

Лошадиная авария

В 1928 году в Ленинграде произошла авария, вошедшая в учебники под названием «лошадиной».

Посреди площади, вымощенной деревянными шестиугольниками, стоял чугунный колодец с разъединителем на 2000 вольт. Однажды в колодце растрескался изолятор, и разъединитель повис на проводе в нескольких сантиметрах от стенки. Прошёл дождь, и мостовая стала проводящей и податливой. Когда рядом с колодцем проехала гружёная телега, мостовая прогнулась — и провод замкнуло на колодец.

Людей, чья длина шага не превышала метра, просто било током. А лошадь, с её полутораметровым корпусом и железными подковами, убило насмерть. Мостовая была под напряжением в течение двух секунд, после чего на подстанции сработал «автомат».

Неожиданная гибель лошади вызвала интерес людей, прибыл конный патруль. Телегу оттащили, и короткое замыкание прекратилось. В это время дежурный по подстанции проверил сопротивление изоляции и, посчитав отключение ложным, подал ток. Разъединитель с колодцем образовали электрическую дугу, и на мостовой снова возникло шаговое напряжение, погибли две милицейские лошади.

Повторно подать ток дежурный не имел права, так что ущерб ограничился тремя убитыми лошадьми.

В 2011 году сходная авария случилась на английском ипподроме в графстве Беркшир, причиной стал ветхий подземный кабель. Убитые лошади носили стальные подковы, а подкованные алюминием выжили.

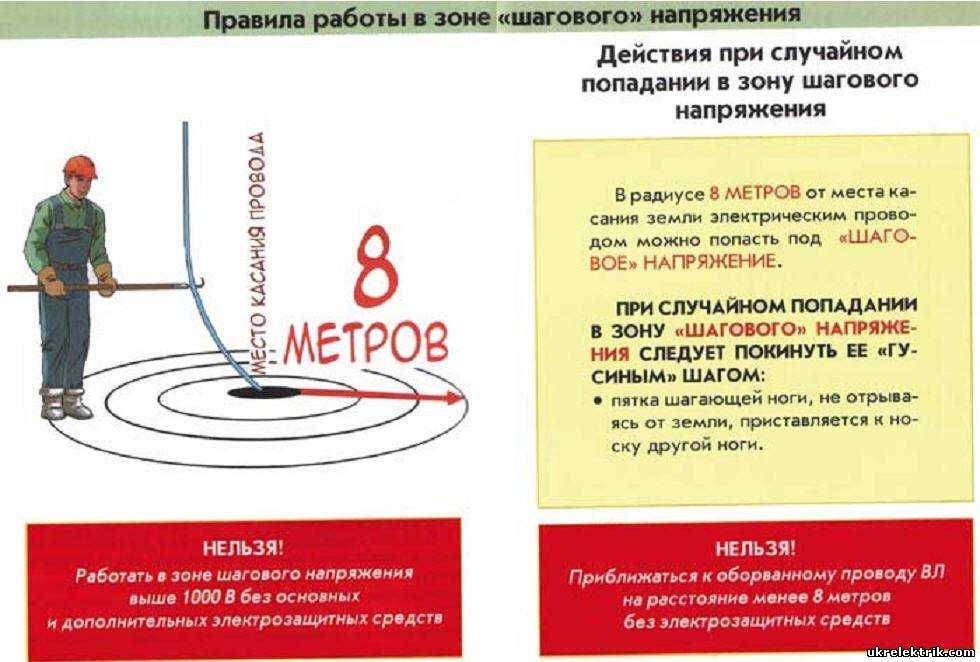

Безопасный выход из зоны поражения

Безопасным считается расстояние более 20 метров от источника высокого потенциала. Несмотря на это, считается, что максимальный радиус поражения шагового напряжения составляет 8 метров, если в месте обрыва опасное напряжение составляет выше 1000 вольт и 6 метров, если значение не превышает 1000 вольт. В то же время начиная с 380 В и выше, напряжение считается опасным, т.к. способно вызвать такой шаговый потенциал.

Чтобы покинуть опасную зону, безопасно выйти, не нужно быстро бежать, делая длинные шаги. Шаговое напряжение увеличивается при увеличении длины шага, и наоборот. Пока ноги рядом угрозы для жизни не возникнет. Выходить из зоны высокого электрического потенциала нужно, переступая с ноги на ногу, делая небольшой шаг в пределах размера ступни (такое перемещение еще называют гусиным шагом).

Ни в коем случае не пробуйте выпрыгнуть из зоны поражения на одной ноге. Такой способ выхода конечно действенный, но если вы упадете на руки либо локти, возникнет шаговое напряжение более высокой величины, что может сразу же привести к летальному исходу.

Многие из нас еще с детства помнят о том, что оголенный оборванный провод, упавший на землю, – это очень опасно. Помнятся различные страсти-мордасти про мокрую погоду и про несчастных жертв, даже не имевших «счастья» прикоснуться к металлу, находящемуся под напряжением и ставшему причиной их травмы. Всего-то их и угораздило пройти в опасной близости от поврежденной линии – и этого оказалось более чем достаточно.

Но что же это за явление, благодаря которому провод, «невинно» полеживающий в стороне становится смертельной угрозой? Всем известно, что электротравму человеку может нанести только проходящий через его тело электрический ток. А электрическому току нужен свободный путь. Необходимо, как минимум, две точки приложения на теле того, кому не повезло: одна из них – фаза, откуда ток может прийти, а вторая – ноль, куда он может свободно уйти.

Но позвольте, какая «фаза»? Ну, «ноль» – еще понятно, но откуда «фаза», если человек спокойно шагает себе по земле и никаких проводов даже не трогает? Ничего ведь такого, кажется, и нет – просто влажная земля. Тропинка, например. Ну да, фазный оборванный провод лежит неподалеку в кустах. Но он же непосредственно на землю и замкнулся – цепь не включает в себя прогуливающегося пешехода и ток через него идти не должен. Но это только так кажется.

Бояться было бы нечего, если бы земля была отличным проводником с сопротивлением, близким к сопротивлению металла. Тогда обрыв провода и падение его на землю завершались бы банальным коротким замыканием. Срабатывала бы максимально-токовая защита, или сгорал бы оборванный провод, но в любом случае долго бы это не продолжалось. А на самом же деле удельное электрическое сопротивление грунта составляет минимум 60 Ом*м, а чаще всего и больше, даже если погода влажная и идет дождь. Поэтому при обрыве повода и замыкании его на землю для электрического тока просто возникает новая цепь: фазный провод – земля – заземленная нейтраль трансформатора.

Из-за не очень-то высокой проводимости земли току приходится изрядно потрудиться, чтобы пройти по этой цепи, но вариантов у него нет. Ток «с удовольствием воспользовался бы» какой-нибудь еще другой, «параллельной дорогой», которая позволила бы ему сократить путь. И такой дорогой может стать тело пешехода.

Говоря по-научному, на единственном существенном сопротивлении цепи провод-земля-нейтраль – влажном грунте – происходит падение напряжения (изменение электрического потенциала) от 220 вольт возле упавшего провода до нуля у нейтрали трансформатора.

Падение это происходит нелинейно, но суть сводится к тому, что чем ближе к проводу – тем стремительнее возрастает потенциал земли. Значит, чем ближе к месту обрыва – тем большая разность потенциалов между двумя точками поверхности, расположенными на определенном расстоянии. А несчастный прохожий может стоять одной ногой на первой из этих точек и другой ногой – на второй из них. При этом он, конечно, воспримет на себя возникшую разность потенциалов, а это может оказаться практически все фазное напряжение, если провод близко.

Разумеется, там, где появилось напряжение, – там и ток не заставит себя ждать. Вот и все. Не успев осознать тяжесть своего положения, прохожий получает удар током, возможно смертельный. Напряжение, возникающее в таких случаях между ступнями человека, называется «шаговым напряжением» или «напряжением шага», и для борьбы с ним есть некоторые меры.

Физика и физиология

Шаговое напряжение — это разность потенциалов между двумя участками почвы. При ударе молнии ток «растекается» в почве, создавая зону с высоким потенциалом. При наличии поблизости проводников, может формироваться цепь. Таким проводником может стать человек: ток входит через одну ногу, а выходит через другую, превращая тело в «нагрузку». Ситуация эта крайне опасная, поскольку высокое напряжение вызывает паралич мышц, как от электрошокера. В результате человек может упасть на руки, и, при многокомпонентных молниях, ток последующих разрядов пойдет через сердце, повышая риск его остановки. Если же земли коснется голова, резко увеличивается риск необратимых повреждений центральной нервной системы.

Будет интересно Как устроен однополупериодный выпрямитель и где применяется

В правой части рисунка схематично изображено воздействие шагового напряжения, которое создает нагрузку через ноги (красная стрелка) — поэтому оно и получило название шагового. Обычная молния может нести десятки тысяч ампер тока (I1-2), в результате чего разность потенциалов (V1-V2) может превысить десятки тысяч вольт. Поскольку существует разность напряжений между двумя точками (ногами), то человеческое тело представляет собой комплексное электрическое сопротивление и выступает в роли нагрузки. Величина тока (Ib), проходящего через тело, в этом случае зависит от сопротивления стопы (Rf) и тела (Rb).

Опасность шагового напряжения

Проблема в том, что воздействие импульсного тока молнии на живые организмы изучено плохо. Возможность рассчитать ориентировочную величину тока и напряжения шага есть, а вот результат их взаимодействия с организмом человека менее предсказуем. Удары молний, в том числе шаговым напряжением, имеют уникальные «физиологические особенности». Прежде всего, это связано с тем, что молнии хоть и несут огромное количество энергии, но выделяется она в очень короткий промежуток времени: 1/10000—1/1000 секунды. Такие удары редко вызывают сильные ожоги и повреждения внутренних органов, как в случае ударов током от обычного электрооборудования. Но молния способна воздействовать на сердце и нервную систему, в том числе периферические нервы.

Поэтому последствия удара шаговым напряжением могут быть неожиданно значительными и очень разнообразными: от катаракты, паралича конечностей и хронических болей до нарушений сна и умственной деятельности, потери слуха, памяти и т. д. Наиболее частая причина смерти — остановка сердца.

В своих вебинарах для проектировщиков систем молниезащиты доктор технических наук, профессор Эдуард Меерович Базелян неоднократно отмечал отсутствие четкого определения опасной величины шагового напряжения. Так, известно, что импульсное воздействие молнии 6 кВ может вызвать фибрилляцию сердца и возможную остановку сердцебиения. Но физиология организма людей сложна, и даже меньшее воздействие способно вызвать тяжелые травмы и привести к смерти. В случае с кардиостимуляторами и другими каналами прямого доступа тока к сердечной мышце, иногда достаточно кратковременного воздействия 1 мА для фибрилляции.

При этом и высокое сопротивление сухой кожи не является надежной защитой. С шаговым напряжением все еще сложнее, так как ток обычно течет через конечности, а суставы имеют более высокое сопротивление, чем сосуды и мышцы. Из-за этого ткани вблизи суставов могут получить очень сильные повреждения, что приведет к инвалидности. Яркой иллюстрацией грозной силы шагового напряжения стал случай массовой гибели оленей в Норвегии во время грозы. Удар молнии убил 323 диких оленей на участке примерно в 50 метров.

Выход из зоны шагового напряжения

Поражение шаговым напряжением начинается с нижних конечностей человека. Так, человек может почувствовать, в зависимости от силы тока, легкое покалывание, спазмы, резкую боль. В особых случаях напряжение шага может вызвать паралич одной или обеих конечностей.

То есть, наименьшая опасность для жизни и здоровья человека будет в том случае, если между его ногами будет минимальное расстояние. Наиболее опасным пошаговое напряжение будет, если человек будет стоять или лежать на точках с разными потенциалами.

Для того, чтобы правильно выйти из зоны шагового прикосновения необходимо придерживаться таких рекомендаций:

• Если поблизости нет никого, кто мог бы оказать помощь, самостоятельный выход из зоны необходимо совершать незамедлительно. При этом, если есть возможность, необходимо обратиться в МЧС и сообщить о месте своем нахождении.
• Выходить из зоны напряжения шага прыжками категорически запрещается. В случае приземления человека на руки или полном падении, вероятность поражения током жизненно важных органов (сердца, легких) увеличивается.
• После выхода из радиуса поражения, следует постараться обозначить опасную зону, оповестить МЧС или дежурного электромонтера в “Горсвет” о возникновении особо опасного участка.

По данным ВОЗ, в 80% самостоятельный выход из зоны напряжения шага не имеет тяжелых последствий для жизни и здоровья человека. У 20% вышедших из зоны самостоятельно наблюдаются проблемы с сердцем, легкими.

Что такое напряжение шага

Шаговым напряжением (напряжением шага) называется напряжение между двумя точками цепи тока, находящимися одна от другой на расстоянии шага, на которых одновременно стоит человек. Шаговое напряжение зависит от удельного сопротивления грунта и силы протекающего через него тока. Шаговое напряжение – это напряжение между двумя точками на земле на расстоянии шага, возникающее вокруг точки замыкания на землю токоведущей линии. Наибольшая величина этого напряжения наблюдается на расстоянии 80 – 100 см от точки касания провода с землей, затем оно бистро понижается и на расстоянии 20 м практически становится равным нулю.

В области защитных устройств от поражения током — заземления, зануления и др. — интерес представляют в первую очередь напряжения между точками на поверхности земли (или иного основания, на котором стоит человек) в зоне растекания тока с заземлителя. Очень часто путают напряжения прикосновения и напряжение шага. Напряжение прикосновения – это разность потенциалов двух точек электрической цели, которых одновременно касается человек, а напряжение шага есть напряжение между двумя точками поверхности земли в зоне растекания тока, отстоящими друг от друга на расстоянии одною шага.

Шаговое напряжение при одиночном заземлителе

Шаговое напряжение определяется отрезком, длина которого зависит от формы потенциальной кривой, т.е. от типа заземлителя, и изменяется от некоторого максимального значения до нуля с изменением расстояния от заземлителя. Допустим, что в земле в точке О размещен один заземлитель (электрод) и через этот заземлитель проходит ток замыкания на землю. Вокруг заземлителя образуется зона растекания тока по земле, т. е. зона земли, за пределами которой электрический потенциал, обусловленный токами заземления на землю, может быть условно принят равным нулю.

Причина этого явления заключается в том, что объем земли, через который проходит ток замыкания на землю, по мере удаления от заземлителя увеличивается, при этом происходит растекание тока в земле. На расстоянии 20 м и более от заземлителя объем земли настолько возрастает, что плотность тока становится весьма малой, напряжение между точками земли и точками еще более удаленными не обнаруживается сколько нибудь ощутимо.

Если измерить напряжение Uз между точками, находящимися на разных расстояниях в любом направлении от заземлителя, а затем построить график зависимости этих напряжений от расстояния до заземлителя, то получится потенциальная кривая ) Если разбить линию ОН на участки длиной 0,8 м, что соответствует длине шага человека, то ноги его могут оказаться в точках разного потенциала Чем ближе к заземлителю, тем напряжение между этими точками на земле будет больше (Uaб > Uбв; Uбв > Uвг)

Шаговое напряжение для точек В и Г определяется как разность потенциалов между этими точками

Uш = Uв – Uг = UзB

где B —коэффициент напряжения шага, учитывающий форму потенциальной кривой 1. Наибольшие значения напряжения шага и коэффициента B будут при наименьшем расстоянии от заземлителя, когда человек одной ногой стоит на заземлителе, а другая нога на расстоянии шага.

Меры безопасности

Если же, несмотря на все усилия, все-таки не удалось избежать удара электрическим током, пострадавшему нужно в кратчайшие сроки оказать первую медицинскую помощь:

• В первую очередь всеми возможными способами останавливается негативное влияние тока.
• Одновременно производится вызов скорой помощи.
• При необходимости выполняется процедура искусственного дыхания и массаж сердца.
• Электрический ожог закрывается стерильной повязкой.
• Пострадавшему нужно обеспечить полный покой и в любом случае – определение в лечебное медицинское учреждение, независимо от состояния здоровья на данный момент.

Категорически запрещается закапывать пострадавшего в землю, поскольку вес грунта затрудняет дыхание и нарушает работу сердечной мышцы. Нельзя производить обливание водой, по возможности избегайте переохлаждения организма. Ожоговая поверхность должна содержаться в чистоте, в противном случае может получить развитие гангрена или столбняк.

Существуют общие правила безопасности и меры защиты, позволяющие избежать неприятных последствий. Чаще всего, от поражения шаговым напряжением страдают рабочие и персонал обслуживающие электрические сети. Поэтому передвигаться в зоне возможного поражения следует только в специальных диэлектрических ботах, а с собой иметь защитные перчатки. В соответствии с требованиями ПУЭ, рукоятки всех рабочих инструментов оборудуются изоляцией, точно так же изолируются другие устройства.

Нередко рабочие получают травмы в процессе эксплуатации устройств при отсутствии наряда-допуска, в котором точно указывается, что, где и когда отключено, и оборудовано защитным заземлением, сколько метров до опасного участка. Любой человек, предупрежденный о наличии напряжения, никогда не полезет к неизолированному проводнику, находящемуся на поверхности земли и сможет избежать поражения.

Риск травматизма от шагового напряжения очень сильно возрастает, если в крови присутствует алкоголь, а на ногах имеются открытые повреждения и раны. Поскольку кожный покров выполняет функции своеобразного изолятора, то любое нарушение ведет к снижению защиты. Негативное влияние оказывает и повышенный температурный баланс окружающей среды. Чем выше температура, тем опаснее присутствие человека на участке возможного поражения.

Управление шаговым двигателем

Шаговый двигатель. Принцип работы

Наведенное напряжение

В чем измеряется напряжение

Расчет тока по мощности и напряжению

Индикатор напряжения на светодиодах: схема, как сделать своими руками самодельный указатель напряжения в сети

Способы защиты, электробезопасность

Если вы увидите лежащий на земле провод – ни в коем случае нельзя к нему приближаться. Опасная зона может быть от 6-8 метров вокруг точки соприкосновения провода с землей и больше, в зависимости от класса напряжения линии и состояния земли (мокрая земля увеличивает пространство растекания электрического тока).

При ударе молнии в дерево, молниеотвод или опору электропередач электрический ток поступает в землю и растекается в грунте во все стороны до нескольких десятков метров. В таких местах и может быть шаговое напряжение. То же самое происходит и возле упавшего на землю электрического провода, находящегося под напряжением. Представим себе, что разряд молнии пришелся в дерево, вблизи которого в это время стоял человек.

Электрический ток молнии, попадая в землю и растекаясь в ней, проходит и под ногами человека. Если ноги расставлены, то ток входит в одну ногу и, пройдя через тело, уходит в землю через другую. Это и есть шаговое напряжение, в этом случае человек находится под шаговым напряжением.

Чтобы человек не подвергался воздействию тока, там где шаговое напряжение, необходимо все устройства защитного заземления размещать там, где нет людей. В частности, молниеотводы в сельской местности следует заземлять не ближе 4 метров от стен домов и обязательно их ограждать.

Во время грозы надо держаться подальше от опор электропередач, нельзя стоять вблизи высоких деревьев, особенно на открытой местности. Это необходимо и потому, что возле любого выделяющегося на поверхности земли предмета (дерево, мачта, опора ЛЭП, молниеотвод) во время грозы создаются условия, при которых молния устремляется именно к этому предмету, где может случиться шаговое напряжение. Как правило, она поражает все, находящееся в радиусе десятков метров.

При поражении молнией человека, там где произошло шаговое напряжение, пострадавшему надо обязательно сделать искусственное дыхание и закрытый массаж сердца. И немедленно доставить в лечебное учреждение или вызвать «скорую помощь».

В энергетике существует такой термин как «Техника безопасности» – он появился не просто так. Каждая строчка этого свода правил безопасности на действующих и отключенных электроустановках имеет свою историю, которая закончилась плачевно. Поэтому не стоит пренебрегать этими простыми советами, чтобы не попасть под действие электрического тока совершенно неожиданно для себя.

Друзья, не забывайте подписываться на обновления блога, ведь чем больше читателей подписано на обновления, тем больше я понимаю что  делаю что-то важное и полезное и это чертовски мотивирует на новые статьи и материалы

Что понимается под напряжением шага



Напряжение меж 2-мя точками земли, обусловленное растеканием тока замыкания на землю, при одновременном касании их ногами человека	б
Напряжение, возникающее при протекании тока по проводнику меж 2-мя точками	в
Напряжение меж 2-мя точками на поверхности земли на расстоянии 1 м одна от другой, которое принимается равным длине шага человека	г
Напряжение меж 2-мя точками электронной цепи с различным потенциалом	д

Ответ: п.г(ПУЭ п.1.7.25) Каким образом работник при конкретном использовании средств защиты может найти, что электрозащитные средства прошли эксплуатационные тесты и применимы для внедрения?

По штампу либо маркировке на средстве защиты	б
По бирке, которая приклеивается к средству защиты	в
По внешнему облику средств защиты	г

Ответ: п.б(ИПИСЗ п.1.2.2)

5

К какому виду плакатов безопасности относится плакат с надписью «Осторожно! Электронное напряжение»?

К предупреждающим	б
К предписывающим	в
К указательным	г

Ответ: п.б(ИПИСЗ приложение 9)

Нуждается ли в мед помощи человек, находившийся под воздействием электронного тока и чувствующий себя после чего нормально?

Нуждается в любом случае	б
Не нуждается	в
Это может найти только медработник	г

Ответ: п.б (1-ая помощь при поражением электронным током)

7. Смертельно небезопасной величиной электронного переменного тока, протекающего через человеческое тело, следует считать:

40 мА	б
60 мА	в
100 мА	г

Ответ: п.г (1-ая помощь при поражением электронным током)

В каком случае удостоверение о проверке познаний норм и правил работы в электроустановках подлежит подмене?

В случае утери удостоверения	б
При повышении группы по электробезопасности	в
В случае конфигурации должности	г

Ответ: п.г(ПОТ Р М-016-2001 приложение 2)

Когда проводится внеочередная проверка познаний персонала?

По просьбе органов муниципального надзора и контроля	б
При проверке познаний после получения неудовлетворительной оценки	в
При перерыве в работе в данной должности более 6 месяцев	г
В любом из перечисленных случаев	д

Ответ: п. д (ПТЭЭП п. 1.4.29)

Опасность шагового напряжения

Шаговое напряжение обнаружите на грунте при замыкании фазы силовой линии на землю, либо вследствие заноса потенциала токопроводящим предметом (рельс железнодорожного полотна, неисправный, сломанный контур заземления, неправильно обустроенный, недостаточно глубоко вбитый металлический кол громоотвода). Ситуация усугубляется: при поражении человек падает на землю, ток будет течь через тело. Пострадают внутренние органы. Поскольку общепринятая частота сети (50 Гц) не защищает человека от внутренних повреждений. Предупреждал Никола Тесла, указывая нижний лимит безопасности 700 Гц.

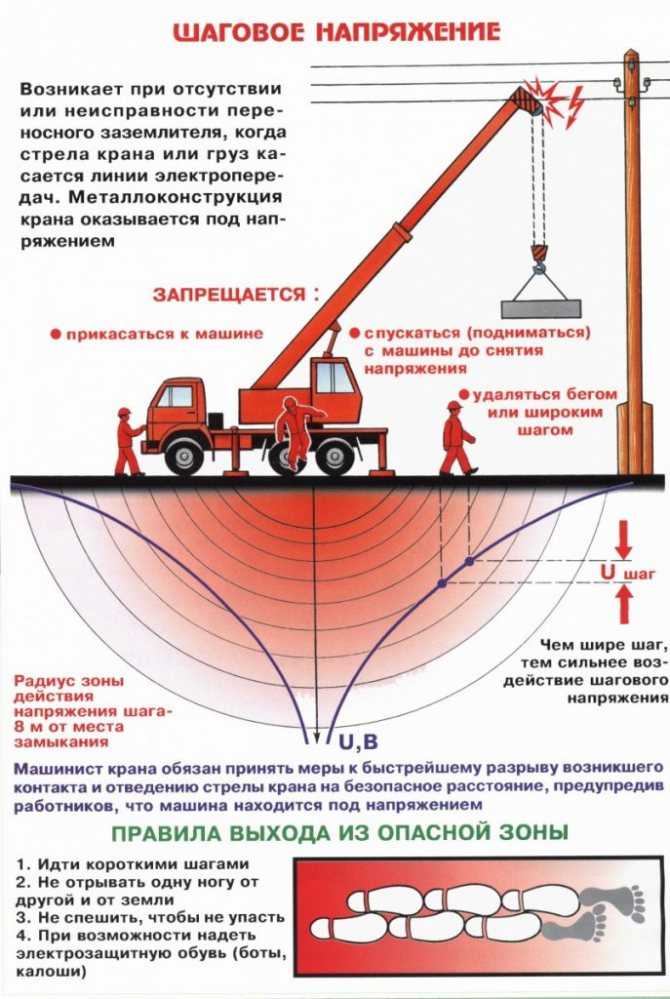

Схема формирования шагового напряжения

Схема формирования шагового напряжения показана рисунком. Видно: на расстоянии 20 метров от источника опасность сводится к нулю. Высока разность потенциала эпицентра, где техника безопасности рекомендует двигаться исключительно «гусиным» шагом. Приставляя носок одной ноги к пятке другой. Разница потенциалов снижается до нуля. Инструкции безопасности запрещают приближаться к месту дислокации утечки электричества ближе 8 метров. Помимо указанного способа отхода из опасной зоны выдуманы два:

1. Прыжки на одной ноге сводят вероятность поражения электрическим током к нулю. Каждое перемещение по отдельности не должно быть слишком большим. Некоторые источники не совсем логично запрещают порядок действий. Следует опасаться падения: шанс уцелеть зависит от случайных факторов. Высока вероятность летального исхода, иных неприятных последствий.
2. Если почва ровная, обувь удобная, попробуйте прыгать на двух ногах. Стопы ставятся вместе, не должны отрываться друг от друга. Опасность прежняя – упасть на землю. Простое прикосновение руки (неловкое движение) к почве способно вызвать пагубные последствия. Прыжки, как в предыдущем случае, по возможности короткие.

Правила поведения для избежания поражения шаговым напряжением приводятся памятками. Категорически избегайте руководствоваться сетевыми обзорами. Полистайте учебник по технике безопасности. Некоторые приведенные выше способы маркируются опасными, недопустимыми. По причине элементарного незнания авторами (не портала ВашТехник) простейших законов физики.
