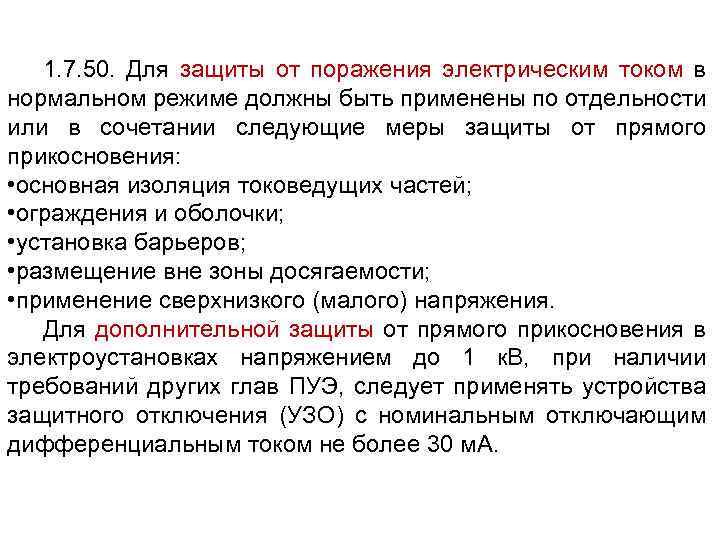

Пуэ-7 п.1.7.67-1.7.72 меры защиты от прямого прикосновения

Пути снижения опасности

ГОСТ 12.1.038-82 (2001) от 01.03 2020 г. является основным нормативным документом, на который ориентируются при принятии необходимых мер. Этот ГОСТ рассматривает нормы максимально возможных значений напряжения прикосновения.

Единица измерения силы тока

Чтобы обеспечить электрическую безопасность для людей, применяют следующие шаги:

монтаж защитных заземляющих устройств;
зануление рабочего оборудования;
монтаж систем уравнивания потенциалов (ОСУП);
ограждение и установка защитных щитов на оборудование, находящееся под напряжением;
применение в работе пониженного напряжения в помещениях с повышенной опасностью и особо опасных;
обеспечение персонала предметами коллективной и индивидуальной защиты: изолированным электроинструментом и диэлектрическими средствами;
использование устройств защитного отключения (УЗО) и сигнализации.

Заземляющие устройства предназначены для защиты от короткого замыкания фазы на корпус. Они монтируются для уменьшения напряжения между землёй и токоведущими частями электроустановок.

Важно! Обязательному заземлению подлежат все металлические части установок, двигателей, щиты, пульты, металлические корпуса электроинструмента и иные доступные прикосновению элементы, способные проводить ток. Для защиты от постороннего напряжения в местах, где подключение к контуру заземления невозможно, применяется зануление. С помощью отдельного проводника корпус устройства соединяется с заземлённым нулём

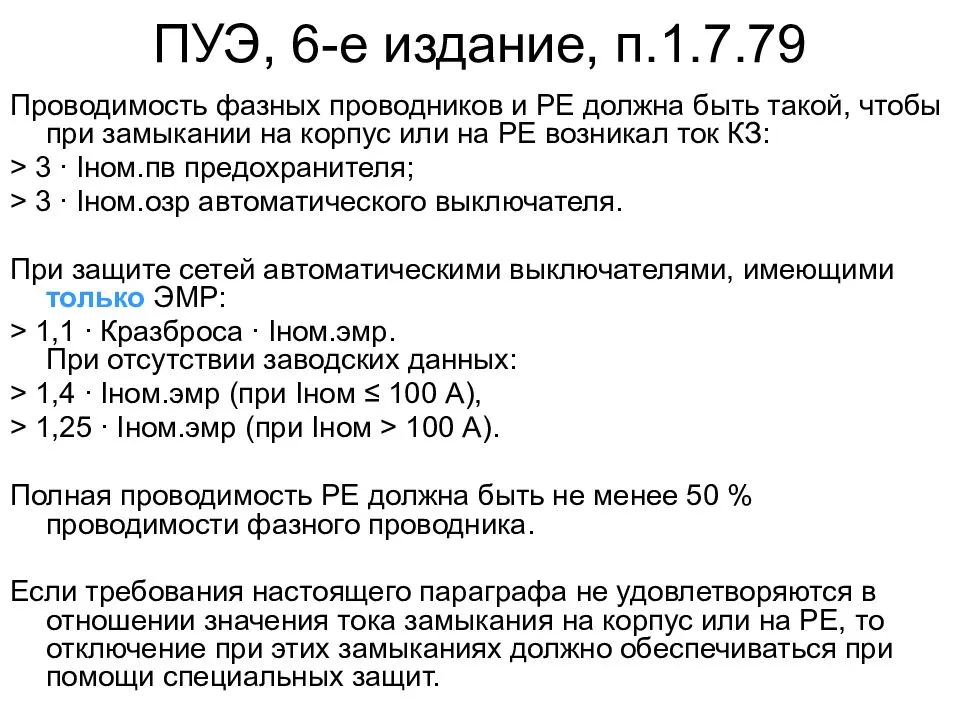

При попадании на него фазы через этот проводник срабатывает устройство защиты от КЗ

С помощью отдельного проводника корпус устройства соединяется с заземлённым нулём. При попадании на него фазы через этот проводник срабатывает устройство защиты от КЗ

Для защиты от постороннего напряжения в местах, где подключение к контуру заземления невозможно, применяется зануление. С помощью отдельного проводника корпус устройства соединяется с заземлённым нулём. При попадании на него фазы через этот проводник срабатывает устройство защиты от КЗ.

В производственных и бытовых помещениях для снижения опасности поражения людей электрическим током оборудуются системы уравнивания потенциалов (СУП). Они бывают основные (ОСУП) и дополнительные (ДОСУП). Основная система является самостоятельной и обеспечивает уравнивание потенциалов на доступных металлических поверхностях оборудования. ДОСУП осуществляет дополнительные меры по снижению уровня разности потенциалов в частных случаях.

Выполнение защитных ограждений и установка щитов защищают человека от случайного контакта с токоведущими частями. В виде дополнительных мер на ограждения вывешиваются предупреждающие плакаты.

В местах с повышенной опасностью и особо опасных работы могут производиться только с электроинструментом, напряжение питания которого не выше 42 В. Для этого используют понижающие трансформаторы.

Информация. К помещениям с повышенной опасностью относятся такие, где присутствуют: химически агрессивная среда, повышенная влажность (более 70%), повышенная температура (выше 500С), доступность контакта с металлическими частями или бетонные полы.

К средствам коллективной и индивидуальной защиты (СИЗ) относятся: диэлектрические коврики и подставки, боты, галоши, перчатки и инструмент с изолирующими рукоятками. Применение подобных защитных комплектов уменьшает опасность напряжения прикосновения.

УЗО – устройства защитного отключения, смонтированные в квартире, позволяют контролировать возникновение утечек тока и опасного вольтажа в местах с повышенной опасностью (кухня, ванная комната). При появлении опасных величин устройство отключает подачу электроэнергии до устранения причины их возникновения.

Способ снижения угрозы поражения электричеством

Одиночное заземление

Это простейший вид заземления оборудования, при котором не нужно сооружать специальный контур. Тем не менее, очень эффективный защитный компонент, позволяющий обеспечить срабатывание защитного отключения и «зашунтировать» попавшего под напряжение человека.

Одиночное защитное заземление включает в себя:

заземляющий электрод длиной 2500 мм – угловую сталь 50*50*0,5 мм или трубу диаметром не менее 4 мм;
заземляющий проводник – стальная проволока «катанка» диаметром не менее 0,8 мм на улице и 0,6 внутри помещения или стальная полоса шириной 25 мм и толщиной 0,5 мм;
место подключения заземляющего проводника – болт для присоединения на корпусе электроустановки.

В качестве заземляющего проводника внутри помещения допустимо использовать гибкий многожильный медный провод жёлто-зелёной окраски, сечением не менее 2,5 мм. Все соединения выполняются при помощи электросварки. Швы имеют длину не менее 10-15 мм. Места сварки и металлические части заземления (кроме вбитого в землю электрода) окрашиваются чёрной краской для защиты от коррозии.

Важно! Минимальное сопротивление заземления для сети 220 В должно быть не более 8 Ом, для трёхфазной линии на 380 В минимальное значение R ≤ 4 Ом. Заземлитель забивается или закапывается в грунт так, чтобы его верхняя часть была ниже уровня земли на 0,4-0,5 м. Заземлитель забивается или закапывается в грунт так, чтобы его верхняя часть была ниже уровня земли на 0,4-0,5 м

Заземлитель забивается или закапывается в грунт так, чтобы его верхняя часть была ниже уровня земли на 0,4-0,5 м.

Защита ограждениями и оболочками

Данная защитная мера знакома всем. Все трансформаторные подстанции, открытые электроустановки, элеткрощитовые должны быть отгорожены заборами, дверцами, оборудованными комнатами.

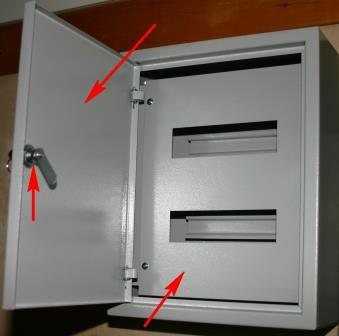

Кроме этого, для монтажа всех коммутационных и защитных устройств электрических цепей, должны устанавливаться, так называемые оболочки, а проще щитки, шкафы, боксы с дверцами.

При этом, дверцы оболочек должны запираться, а между дверцами и самими токоведущими частями, должно быть предусмотрено установка дополнительного экрана.

Важно отметить. Если оболочки выполняются их металла, они должны обязательно заземляться вместе с электроустановкой

Все перечисленные защитные меры относятся к предупредительным, но по опыту, не являются достаточно надежными. Причин в это несколько:

Надлежащее обслуживание;
Неосторожность персонала;
Износ изоляции или её повреждение;
Погружение в водяную среду;
Случайность.

Именно по этому, в качестве дополнительных защитных мер используют УЗО. Эти устройства обнаруживают дифференциальные токи в цепи и отключают питание цепи.

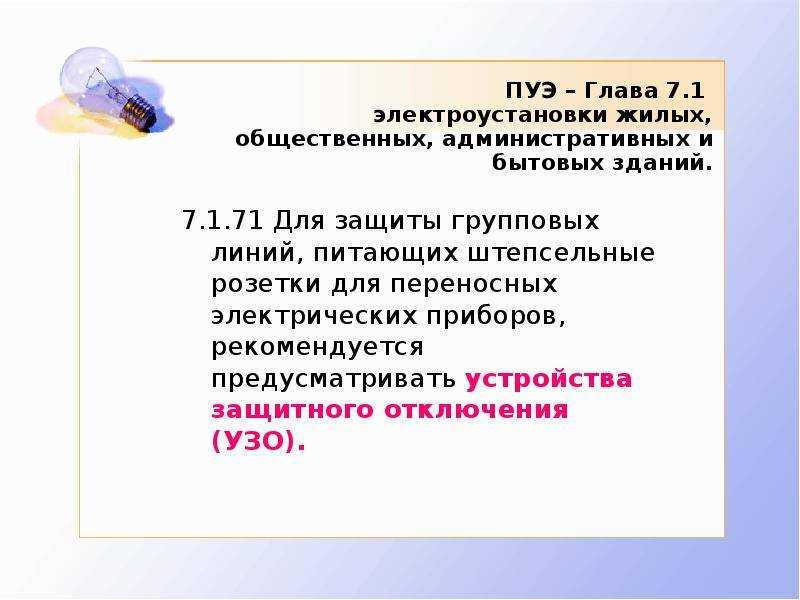

УЗО должно быть установлено:

Для проводки во влажных помещениях (обязательно);
Для розеток на 32 Ампера (желательно);
Детских комнатах;
Строительных площадках.

Групповое заземление

Из одиночных заземлителей формируют заземляющий контур. Их располагают в один ряд или в виде геометрической фигуры для уменьшения общего сопротивления конструкции. Предварительно делаются расчеты, в результате которых выявляют необходимое количество элементов в контуре.

Информация. Расстояние между соседними электродами в контуре выдерживают равным длине электрода. Это обусловлено тем, что максимальная эффективность одиночного заземлителя (90%) достигается зоной его действия. В зону входят все равноудалённые от него точки на расстоянии его длины. Зоны действия ближайших заземлителей не должны пересекаться.

Контур заземления

Что такое напряжение шага

Шаговым напряжением (напряжением шага) называется напряжение между двумя точками цепи тока, находящимися одна от другой на расстоянии шага, на которых одновременно стоит человек. Шаговое напряжение зависит от удельного сопротивления грунта и силы протекающего через него тока. Шаговое напряжение – это напряжение между двумя точками на земле на расстоянии шага, возникающее вокруг точки замыкания на землю токоведущей линии. Наибольшая величина этого напряжения наблюдается на расстоянии 80 – 100 см от точки касания провода с землей, затем оно бистро понижается и на расстоянии 20 м практически становится равным нулю.

В области защитных устройств от поражения током — заземления, зануления и др. — интерес представляют в первую очередь напряжения между точками на поверхности земли (или иного основания, на котором стоит человек) в зоне растекания тока с заземлителя. Очень часто путают напряжения прикосновения и напряжение шага. Напряжение прикосновения – это разность потенциалов двух точек электрической цели, которых одновременно касается человек, а напряжение шага есть напряжение между двумя точками поверхности земли в зоне растекания тока, отстоящими друг от друга на расстоянии одною шага.

Шаговое напряжение при одиночном заземлителе

Шаговое напряжение определяется отрезком, длина которого зависит от формы потенциальной кривой, т.е. от типа заземлителя, и изменяется от некоторого максимального значения до нуля с изменением расстояния от заземлителя. Допустим, что в земле в точке О размещен один заземлитель (электрод) и через этот заземлитель проходит ток замыкания на землю. Вокруг заземлителя образуется зона растекания тока по земле, т. е. зона земли, за пределами которой электрический потенциал, обусловленный токами заземления на землю, может быть условно принят равным нулю.

Причина этого явления заключается в том, что объем земли, через который проходит ток замыкания на землю, по мере удаления от заземлителя увеличивается, при этом происходит растекание тока в земле. На расстоянии 20 м и более от заземлителя объем земли настолько возрастает, что плотность тока становится весьма малой, напряжение между точками земли и точками еще более удаленными не обнаруживается сколько нибудь ощутимо.

Если измерить напряжение Uз между точками, находящимися на разных расстояниях в любом направлении от заземлителя, а затем построить график зависимости этих напряжений от расстояния до заземлителя, то получится потенциальная кривая ) Если разбить линию ОН на участки длиной 0,8 м, что соответствует длине шага человека, то ноги его могут оказаться в точках разного потенциала Чем ближе к заземлителю, тем напряжение между этими точками на земле будет больше (Uaб > Uбв; Uбв > Uвг)

Шаговое напряжение для точек В и Г определяется как разность потенциалов между этими точками

Uш = Uв – Uг = UзB

где B —коэффициент напряжения шага, учитывающий форму потенциальной кривой 1. Наибольшие значения напряжения шага и коэффициента B будут при наименьшем расстоянии от заземлителя, когда человек одной ногой стоит на заземлителе, а другая нога на расстоянии шага.

Способы измерения

Измерения производятся выездной бригадой специальной лаборатории, имеющей лицензию на выполнение подобных замеров. Измеряются рабочие и нерабочие места. Измерения проводятся при температуре окружающей среды 5-400С и влажности воздуха 35-80%.

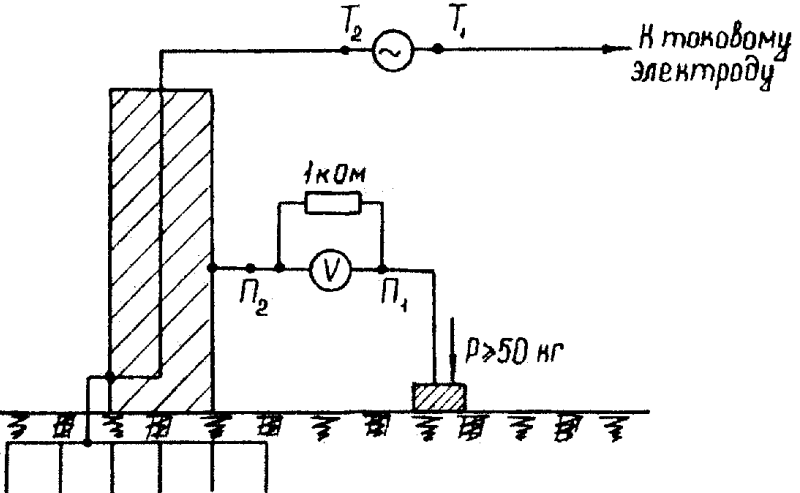

Измерительная схема на рабочем месте

Внимание! Рабочим местом называется зона действия оперативного персонала в рамках штатного рабочего процесса. Нерабочим местом называется зона, где могут находиться люди, не выполняющие служебные обязанности по работам в электроустановках. Перед производством измерений отсоединяют от щита нулевой проводник для предварительного замера сопротивления заземляющего контура

Далее при сборке схемы измерения один выход прибора присоединяют к шине защитного заземления, второй – к токовому электроду. Выдерживая расстояние более 25 м от заземлителя, забивают штырь в грунт и устанавливают пластину, на которую укладывают нагрузку 50 кг. Это имитация ноги человека. Грунт под пластиной увлажняется. Вольтметр V контролирует напряжение прикосновения, сопротивление R = 1 кОм является эквивалентом сопротивления человеческого тела

Перед производством измерений отсоединяют от щита нулевой проводник для предварительного замера сопротивления заземляющего контура. Далее при сборке схемы измерения один выход прибора присоединяют к шине защитного заземления, второй – к токовому электроду. Выдерживая расстояние более 25 м от заземлителя, забивают штырь в грунт и устанавливают пластину, на которую укладывают нагрузку 50 кг. Это имитация ноги человека. Грунт под пластиной увлажняется. Вольтметр V контролирует напряжение прикосновения, сопротивление R = 1 кОм является эквивалентом сопротивления человеческого тела.

Выполняя измерения на нерабочих местах, вывод прибора Т2 необходимо подключать к точке заземления корпуса оборудования, расположенного поблизости.

Размещение токового электрода должно быть выполнено так, чтобы искусственное воспроизведение цепи замыкания на землю фазного напряжения было как можно точнее.

Ещё один способ измерения – схема с использованием вольтметра и амперметра.

Первый тестирует напряжение касания, второй показывает величину тока, протекающую через заземлитель. Источником питания измерительной цепи является трансформатор с выходным напряжением 500 В и номинальной мощностью от 100 кВа.

Тестирование при помощи амперметра и вольтметра

Первая помощь при поражении электрическим током

Вне зависимости от степени электротравмы, человек, через тело которого прошло электричество, должен быть осмотрен медиками и, в случае необходимости, быть доставлен в медицинское учреждение. Но оказать первую помощь ему должны тут же, не дожидаясь приезда специалистов. Алгоритм действий должен быть таков:

Нужно освободить пострадавшего от действия электричества. Но человек, который будет оказывать такую помощь, должен сам быть предельно внимательным, дабы не попасть в петлю тока.
После освобождения пострадавшего от электричества, нужно проверить его сердцебиение и дыхание. При отсутствии последнего, необходимо сделать ему искусственное дыхание.
Видимы ожоги эпидермиса нужно накрыть чистой повязкой.
Дожидаться приезда медиков и не трогать пострадавшего самостоятельно.

Значения шагового напряжения

Из физических предпосылок возникновения такого эффекта становится понятным, что величина шагового напряжения зависит от величины удаления от заземлителя или упавшего провода, расстояния между ступнями ног.

При этом можно выделить следующие основные значения:

Максимальное — возникает в случаях, когда одна ступня находится на проводе или на грунте над заземлителем, а вторая на расстоянии 80–100 см. Это объясняется крутизной падения кривой графика зависимости потенциала от расстояния до точки заземления. Именно на этом участке разница потенциалов будет максимальной.
Минимальное значение возможно только при значительном удалении от точки контакта провода с землёй. В этой зоне уже не наблюдается рассеивание электрического тока, поэтому разница потенциалов не возникает при любой величине шага.
Нулевое значение характерно для тех ситуаций, когда ступни ног находятся на точках, для которых характерны одинаковые потенциалы. Такое становится возможным, если стать на элементы группового заземлителя или держать ступни практически вплотную.

Именно на этих данных и обоснованы правила выхода из зоны шагового напряжения, возникающей при аварийной ситуации. Практика показала, что придерживаться этих рекомендаций следует до тех пор, пока расстояния до центра зоне не превысит значение 20 м.

Также читайте: Знаки и плакаты электробезопасности используемые в электроустановках

Меры защиты

Помимо спецодежды присутствуют конструктивные соображения. Чтобы уменьшить напряжение шага и прикосновения, уравниваются потенциалы. Это достигается вводом заземлителя в почву в нескольких точках. Обычно по периметру определённой формы. Получается, во всех местах входа потенциал равен, и напряжение прикосновения выше всего за пределами указанной линии. Внутри остаётся опасность, обусловленная псевдослучайными процессами, но намного ниже, чем при одинарном контуре.

Форма периметра зависит от имеющихся на местности условий: линия, если так повышается безопасность передвижения, либо сетка, квадрат, шестиугольник и пр. Если брать европейские стандарты, встречается конструкция подземного контура заземлителя в виде гребёнки. Это сделано для снижения тока растекания: движущиеся заряды приходятся на больший периметр, что закономерно снижает разницу потенциалов (по закону Ома для участка цепи). Аналогичная идея использована и в указанном выше случае. Чем протяжённое периметр, тем меньше напряжение прикосновения.

Итак, конструкция заземлителя играет большую роль в защите от опасности персонала и случайных прохожих. В частности, территория предприятия обнаруживает скопление случайных заземлителей, объединённых в единую цепь. Включая контур громоотвода. Все это делается с целью уменьшения опасности на случай аварии

Продолжим акцентировать внимание: рассматриваются именно случаи утечки. В прочих ситуациях ток через защитный и рабочий нулевой проводник весьма мал

Это достигается как исправностью изоляции, так и равномерной нагрузкой по всем фазам

Это достигается как исправностью изоляции, так и равномерной нагрузкой по всем фазам.

Безопасный выход из зоны поражения

Безопасным считается расстояние более 20 метров от источника высокого потенциала. Несмотря на это, считается, что максимальный радиус поражения шагового напряжения составляет 8 метров, если в месте обрыва опасное напряжение составляет выше 1000 вольт и 6 метров, если значение не превышает 1000 вольт. В то же время начиная с 380 В и выше, напряжение считается опасным, т.к. способно вызвать такой шаговый потенциал.

Чтобы покинуть опасную зону, безопасно выйти, не нужно быстро бежать, делая длинные шаги. Шаговое напряжение увеличивается при увеличении длины шага, и наоборот. Пока ноги рядом угрозы для жизни не возникнет. Выходить из зоны высокого электрического потенциала нужно, переступая с ноги на ногу, делая небольшой шаг в пределах размера ступни (такое перемещение еще называют гусиным шагом).

Ни в коем случае не пробуйте выпрыгнуть из зоны поражения на одной ноге. Такой способ выхода конечно действенный, но если вы упадете на руки либо локти, возникнет шаговое напряжение более высокой величины, что может сразу же привести к летальному исходу.

Многие из нас еще с детства помнят о том, что оголенный оборванный провод, упавший на землю, – это очень опасно. Помнятся различные страсти-мордасти про мокрую погоду и про несчастных жертв, даже не имевших «счастья» прикоснуться к металлу, находящемуся под напряжением и ставшему причиной их травмы. Всего-то их и угораздило пройти в опасной близости от поврежденной линии – и этого оказалось более чем достаточно.

Но что же это за явление, благодаря которому провод, «невинно» полеживающий в стороне становится смертельной угрозой? Всем известно, что электротравму человеку может нанести только проходящий через его тело электрический ток. А электрическому току нужен свободный путь. Необходимо, как минимум, две точки приложения на теле того, кому не повезло: одна из них – фаза, откуда ток может прийти, а вторая – ноль, куда он может свободно уйти.

Но позвольте, какая «фаза»? Ну, «ноль» – еще понятно, но откуда «фаза», если человек спокойно шагает себе по земле и никаких проводов даже не трогает? Ничего ведь такого, кажется, и нет – просто влажная земля. Тропинка, например. Ну да, фазный оборванный провод лежит неподалеку в кустах. Но он же непосредственно на землю и замкнулся – цепь не включает в себя прогуливающегося пешехода и ток через него идти не должен. Но это только так кажется.

Бояться было бы нечего, если бы земля была отличным проводником с сопротивлением, близким к сопротивлению металла. Тогда обрыв провода и падение его на землю завершались бы банальным коротким замыканием. Срабатывала бы максимально-токовая защита, или сгорал бы оборванный провод, но в любом случае долго бы это не продолжалось. А на самом же деле удельное электрическое сопротивление грунта составляет минимум 60 Ом*м, а чаще всего и больше, даже если погода влажная и идет дождь. Поэтому при обрыве повода и замыкании его на землю для электрического тока просто возникает новая цепь: фазный провод – земля – заземленная нейтраль трансформатора.

Из-за не очень-то высокой проводимости земли току приходится изрядно потрудиться, чтобы пройти по этой цепи, но вариантов у него нет. Ток «с удовольствием воспользовался бы» какой-нибудь еще другой, «параллельной дорогой», которая позволила бы ему сократить путь. И такой дорогой может стать тело пешехода.

Говоря по-научному, на единственном существенном сопротивлении цепи провод-земля-нейтраль – влажном грунте – происходит падение напряжения (изменение электрического потенциала) от 220 вольт возле упавшего провода до нуля у нейтрали трансформатора.

Падение это происходит нелинейно, но суть сводится к тому, что чем ближе к проводу – тем стремительнее возрастает потенциал земли. Значит, чем ближе к месту обрыва – тем большая разность потенциалов между двумя точками поверхности, расположенными на определенном расстоянии. А несчастный прохожий может стоять одной ногой на первой из этих точек и другой ногой – на второй из них. При этом он, конечно, воспримет на себя возникшую разность потенциалов, а это может оказаться практически все фазное напряжение, если провод близко.

Разумеется, там, где появилось напряжение, – там и ток не заставит себя ждать. Вот и все. Не успев осознать тяжесть своего положения, прохожий получает удар током, возможно смертельный. Напряжение, возникающее в таких случаях между ступнями человека, называется «шаговым напряжением» или «напряжением шага», и для борьбы с ним есть некоторые меры.

Электробезопасность

Универсального и абсолютно надёжного способа борьбы с током прикосновения не существует. Оградить человека от возможного поражения, в том числе и со смертельным исходом, призваны следующие меры:

надежная изоляция токопроводящих линий и корпусов оборудования;
удаление зоны вероятного появления явления и ограничение доступа к ней;
расположение формально опасных частей оборудования на высоте;
информационное ограждение потенциально опасных мест.

Если разбирать эти способы более подробно, то основным и наиболее приоритетным методом борьбы с поражением током прикосновения является обеспечение надёжной изоляции проводников. Сопротивление изоляции обычных проводов подлежит определению по нормам ПУЭ. Так, для кабеля, который работает на значениях до 1 тыс. Вольт, сопротивление изоляционного покрытия должно быть не ниже определенного значения, минимальным из них будет 0,5 МОм. Это создаёт надёжную защиту. Все дело в совокупности сопротивления – если коснуться оголённого провода под током, то величина сопротивления будет определяться лишь собственным сопротивлением организма человека или животного. При наличии изоляции организм человека подключается к проводнику последовательно, сопротивление тела человека в этом случае суммируется с сопротивлением изоляции энергоносителя.

Измерение напряжения прикосновения и шага

Опасность поражения электротоком является одним из серьезных рисков на любом производственном предприятии, ведь во всех технологических процессах используется электрооборудование. Чтобы исключить возникновение электротравм, необходимы регулярные проверки объекта на соответствие нормам энергобезопасности.

Одной из важнейших проверок электробезопасности является измерение двух показателей – контактного и шагового напряжения. Если не проводить эти испытания, то невозможно гарантировать безопасность сотрудников предприятия при резких перепадах электронапряжения.

Назначения измерений

Напряжение прикосновения – это напряжение между теми двумя точками, к которым человек может одновременно прикоснуться. Разность потенциалов в точках прикосновения замеряют в производственных цехах, где установлено технологическое оборудование, в животноводческих комплексах, банях, саунах, бассейнах.

В нормальных ситуациях показатель контактного напряжения относительно невелик, поэтому прикосновение к оборудованию не может нанести вред организму человека. Однако в случае неисправности электроустановки напряжение прикосновения может возрасти в десятки раз до того момента, пока сработают защитные реле и отключат вышедшее из строя оборудование.

Рассмотрит пример: сотрудник стоит на грунте или на полу и прикасается к заземленной электроустановке, при этом на нее подано электронапряжение. В этом случае контактное напряжение рассчитывается как разница потенциалов корпуса и точек грунта, в которых расположены ступни.

Шаговым напряжением принято называть разницу потенциалов, которая возникает между точками, находящимися друг от друга на расстоянии одного шага. Величина напряжения шага зависит от силы тока, которая протекает через землю, и удельного сопротивления почвы. Наиболее опасными являются места соприкосновения токопроводящих элементов с землей или полом, по мере удаления от них разность потенциалов шага будет уменьшаться.

Как проводятся замеры

Замеры напряжения и шага необходимо проводить в помещениях, где электрооборудование замыкается на грунт, а также при наличии токопроводящих установок большой протяженности. В таких ситуациях возможно возникновение большой разности потенциалов в случае возникновения дефектов изоляции.

Кроме того, замеры контактного напряжения надо выполнять в следующих случаях:

отсутствие возможности отключить заземление;
высокий риск пробоев на грунт возле замеряемого заземления;
площадь контура электроустановки в зоне контакта с землей сравнима с размерами заземления.

Измерения напряжения прикосновения и шага производится с использованием специализированного оборудования. При проведении замеров также контролируется корректность подключения электроустановок.

Величины показателей контактного и шагового напряжения используется для выработки мероприятий по минимизации риска получения электротравм в случае нештатной работы электрооборудования. Также показатели напряжения прикосновения и шага применяют для построения операционных процессов в соответствии с нормами электробезопасности.

Преимущества обращения в «ТеплоЭлектроСервис»

Компания «ТеплоЭлектроСервис» предоставляет услуги замеров контактного и шагового напряжения в соответствии с требованиями отраслевых стандартов. Электроизмерения производятся при температуре окружающего воздуха не ниже +5 оС с подключенным напряжением. Результаты оформляются протоколом установленного образца.

Заказывая услуги в нашей электротехнической лаборатории, вы получаете качественный профессиональный сервис:

использование современного измерительного оборудования и приборов;
сжатые сроки проведения проверок независимо от сложности задачи;
предоставление официального заключения;
лояльные цены на услуги выездной лаборатории.

В нашей компании работают высококвалифицированные специалисты, имеющие большой опыт проведения электроизмерений напряжения. Обращаясь к нам, вы можете быть уверены в правильности и точности проведения замеров. Если по результатам проведения замеров напряжение прикосновения и шага выше предельно допустимых значений, то будет выполнена проверка состояния цепи заземления.

Цена замеров напряжения прикосновения и шага рассчитывается индивидуально, стоимость зависит от типа и размеров объекта. Сделать заявку на получение услуг можно через сайт или по телефону.

Погодные и внешние условия

Заземления тестируют зимой в период наибольшего промерзания почвы и летом в момент наибольшего пересыхания грунта в местах расположения защитных контуров. От состояния почвы зависит величина сопротивления заземляющего устройства, значит, его эффективность. Если учесть, что разность потенциалов от статического электричества в момент грозы может достигать величины выше тысячи вольт, то система уравнивания потенциалов (ОСУП) должна выдерживать такие нагрузки.

Полного исключения разности потенциалов добиться невозможно. Всегда существует опасность воздействия напряжения прикосновения

Соблюдение мер предосторожности и комплекс защитных мероприятий помогут свести риск поражения электротоком к минимуму

Что такое “напряжение прикосновения”?

В электробезопасности под этим термином подразумевается разность потенциалов между двух точек электроцепи, возникающая в момент одновременного прикосновения к ним человека. Такая ситуация может возникнуть в результате нарушения изоляции токоведущих элементов цепи, их замыкания на электропроводящие поверхности, что приводит к образованию опасных зон растекания тока. Контакт с такой поверхностью называется косвенным прикосновением к корпусу или электропроводящим элементам (в зависимости от устройства электроустановки).

Рис. 1. Пример косвенного прикосновения

В таких случаях степень воздействия электрическим током зависит как от сопротивления тела человека (R) и величины (Uпр). Допустим в данном случае R = 800 Ом, Uпр близкое к фазному напряжению (230 В). Применяя закон Ома несложно вычислить величину тока в образовавшейся электрической цепи: Iпр=Uпр/R= 220/800 = 287,5 мА. Это значение в несколько раз превышает допустимые нормы.

В большинстве случаев косвенное прикосновение является однополюсным, то есть в данном случае угрозу несет фазное, а не линейное напряжение, которое в 1,73 раза выше. Но это слабое утешение, поскольку поражение током может все равно стать фатальным.

Опасность косвенного прикосновения заключается в том, что риск его возникновения, в большинстве случаев, не зависит от действий человека, в отличие от прямого касания, которое может возникнуть по неосторожности, в результате ошибки или несоблюдения ТБ. Это интересно: Продажа электроэнергии государству в России и Украине: рассматриваем по полочкам

Это интересно: Продажа электроэнергии государству в России и Украине: рассматриваем по полочкам

Цепи переменного и постоянного тока

В цепях постоянного и переменного тока U обладает различными свойствами и производит иные влияния на проводники. Для постоянного напряжения существуют законы по вычислению его характеристик, но для переменного способы вычисления показателей заметно отличаются. Разберем более подробно все различия и сходства.

Расчет и анализ цепей выполняется при помощи закона Ома сила тока полной цепи прямо пропорциональна напряжению и обратно пропорциональна сумме сопротивлений цепи и источника питания.

Запись закона Ома, из которого следует формула напряжения, тока и сопротивления: I = U / (Rц + Rвн), где I — сила тока, U — ЭДС, Rц — сопротивление цепи, Rвн — внутреннее сопротивление источника питания.

Формула силы тока через сопротивление и напряжение: I = U / Rц.

Формула напряжения электрического тока: U = I * Rц.

Для расчета мощности необходимо U умножить на I: P = U * I = U * U / R, где P — мощность.

Требования безопасности

По действующим нормам напряжение прикосновения не должно превышать 65 В, что считается безопасным значением при длительном (свыше трёх секунд) прикосновении. Потом допустимый порог растёт с падением интервала:

0,1 сек – 740 В.
0,2 сек – 370 В.

Когда эти требования не обеспечиваются, следует применять защитную спецодежду. Особенно опасным признан случай одновременного прикосновения к токонесущей части оборудования и заземлителю. При проведении профилактических (ремонтных) работ металлические конструкции, находящиеся под потенциалом грунта, стоящие ближе 2-х метров к обслуживаемому оборудованию, закрываются щитами, изолирующими плитами и пр.

Предосторожность на работе

При длительных утечках тока напряжение прикосновения заносится на металлические конструкции, непосредственно граничащие с заземлителем: трубы, заборы, лестницы и др. Как напряжение шага, оно быстро убывает с расстоянием, но безопасную зону нельзя однозначно начертить, многое зависит от свойств опасного участка, его проводимости.

Отдельные трубопроводы находятся под катодной защитой методом образования на них отрицательного относительно почвы потенциала. В таком случае участок однозначно изолирован от заземлителя и представляет повышенную опасность. Граница раздела обычно лежит на границе территории завода или здания. Визуально возможно определить по наличию изолирующего фланца в трубопроводе. При аварии рекомендуется по возможности быстро устранить источник опасности.

Что такое косвенное прикосновение?

Под этим термином подразумевается поражение электротоком в результате прикосновения к открытым проводящим конструктивным элементам, на которых находится высокий потенциал в результате непредвиденной аварии. То есть, в штатной ситуации, эти элементы конструкции не представляли бы опасности для человеческой жизни, поскольку не находились бы под воздействием электрического тока.

Тем, кто предпочитает, чтобы определения технических терминов приводились дословно из нормативных документов, приведем цитату из ПУЭ (см. п. 1.7.12).

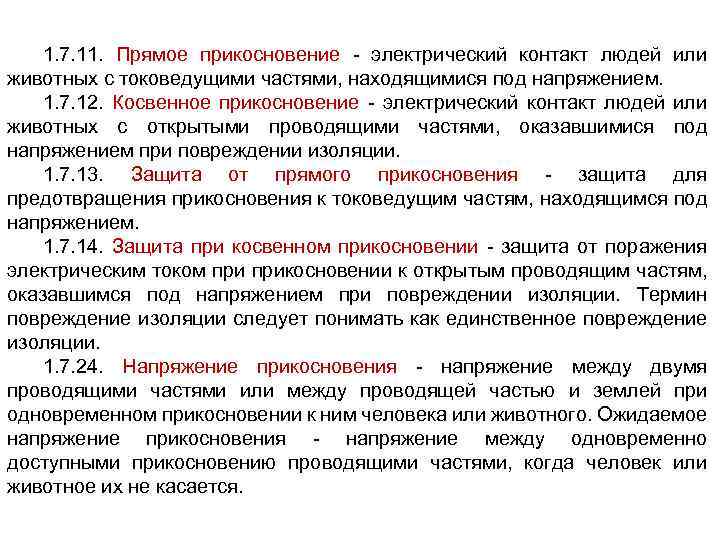

Определение косвенного прикосновения по ПУЭ, пункт 1.7.12

То есть в данном случае речь идет не о двойном замыкании, когда прикосновение происходит к двум фазам.
