Правильная сварка оптоволокна: технология, аппараты, популярные ошибки

Можно ли соединить кабель интернета?

Как нарастить интернет кабель своими руками

Самый простой способ — это скручивание проводов между собой. Просто возьмите два провода, зачистите верхний слой оплетки и в соответствии с цветами скрутите их между собой. Более подробно про цветовую схему интернет-кабелей мы рассказывали в этой статье.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель.

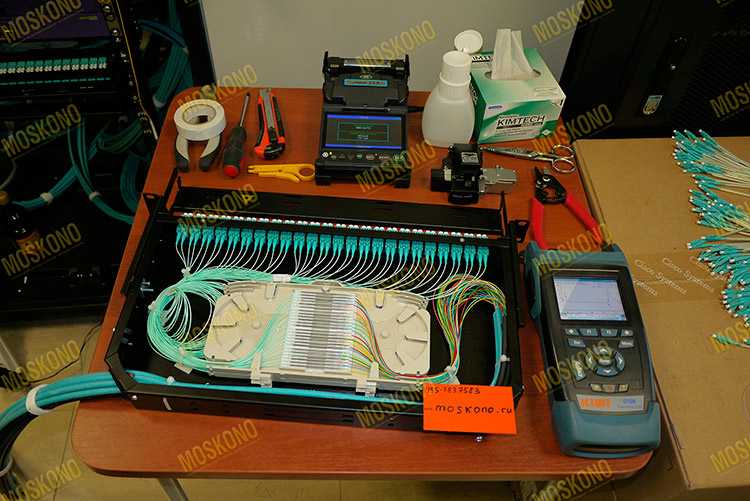

Порядок монтажа оптического кросса

Устройства коммутации относятся к пассивному оборудованию, и оптический кросс не является исключением. Он предназначен для соединения многожильных оптических кабелей со специальными соединителями (коннекторами), оборудованными одним оптоволокном, которые называются пигтейлами.

Ассортимент оптических кроссов достаточно велик, но к основным типам относятся обычные настенные кроссы (КОН), которые в комплекте имеют пластины и сплайс-кассеты, адаптеры, пигтейлы, гильзы КДЗС и другие соединительные компоненты.

Оптический кросс представляет простую конструкцию, поэтому с первого взгляда его монтаж может показаться несложным занятием. Однако неаккуратная его сварка и монтаж вызывают далеко идущие последствия. Несмотря на то, что оптический кросс пассивный элемент, он наиболее важная составная часть распределительной сети.

Причин, приводящих к затуханию сигнала выше нормы или полного его отсутствия, много, и их обнаружение занимает продолжительное время. Отсюда очевидно, что при сварке и монтаже оптического кросса потребуется неукоснительное соблюдение предъявляемых требований, прикладывания немало усилий и проявление особого внимания, чтобы исключить возможные ошибки.

Монтаж оптического кросса определяется как общими операциями, так и присущими ему некоторыми особенностями, которые приводятся в поставляемой с ним документации. Применительно к оптическому кроссу стоечного варианта (КОС 19”) порядок его сварки и монтажа заключается в следующем:

Освобождение от упаковки

При ее снятии важно не повредить оборудование используемыми принадлежностями и инструментом. В соответствии с упаковочной ведомостью убедиться в наличии всех составных частей.
Для разделки и ввода кабеля оптический кросс размещается на столе, проверяется надежное и жесткое крепление кронштейнов по его боковым сторонам.
Непосредственно разделка кабеля включает:

надрезание защитного покрытия кабеля на участке длиной 1000-1200 мм и его снятие;
обрезание силового элемента на 50-60 мм и удаление с него изоляции на отрезке около 30-40 мм;
ввод в кросс через монтажные отверстия оптического кабеля;
закрепление внутри кросса посредством скобы и винтов центрального силового элемента;
удаление с силового элемента излишков изоляции;
размещение на пигтейлах термоусадочных гильз.

Операции с оптоволокнами следующие:

cтриппером надрезается изоляция кабельных модулей на отрезке 800-1000 мм, что соответствует примерно двум виткам оптоволокон по периметру сплайс-кассеты;
c кабельных модулей снимается изоляция и с помощью салфетки удаляется гидрофобный материал со световодов, которые затем обезжириваются спиртом;
модули кабеля маркируются, начиная обычно с модуля красного цвета, за которым по часовой стрелке следует желтый модуль и далее – бесцветные;
пронумерованные пигтейлы свариваются с соответствующими жилами оптического кабеля и запекаются КДЗС;

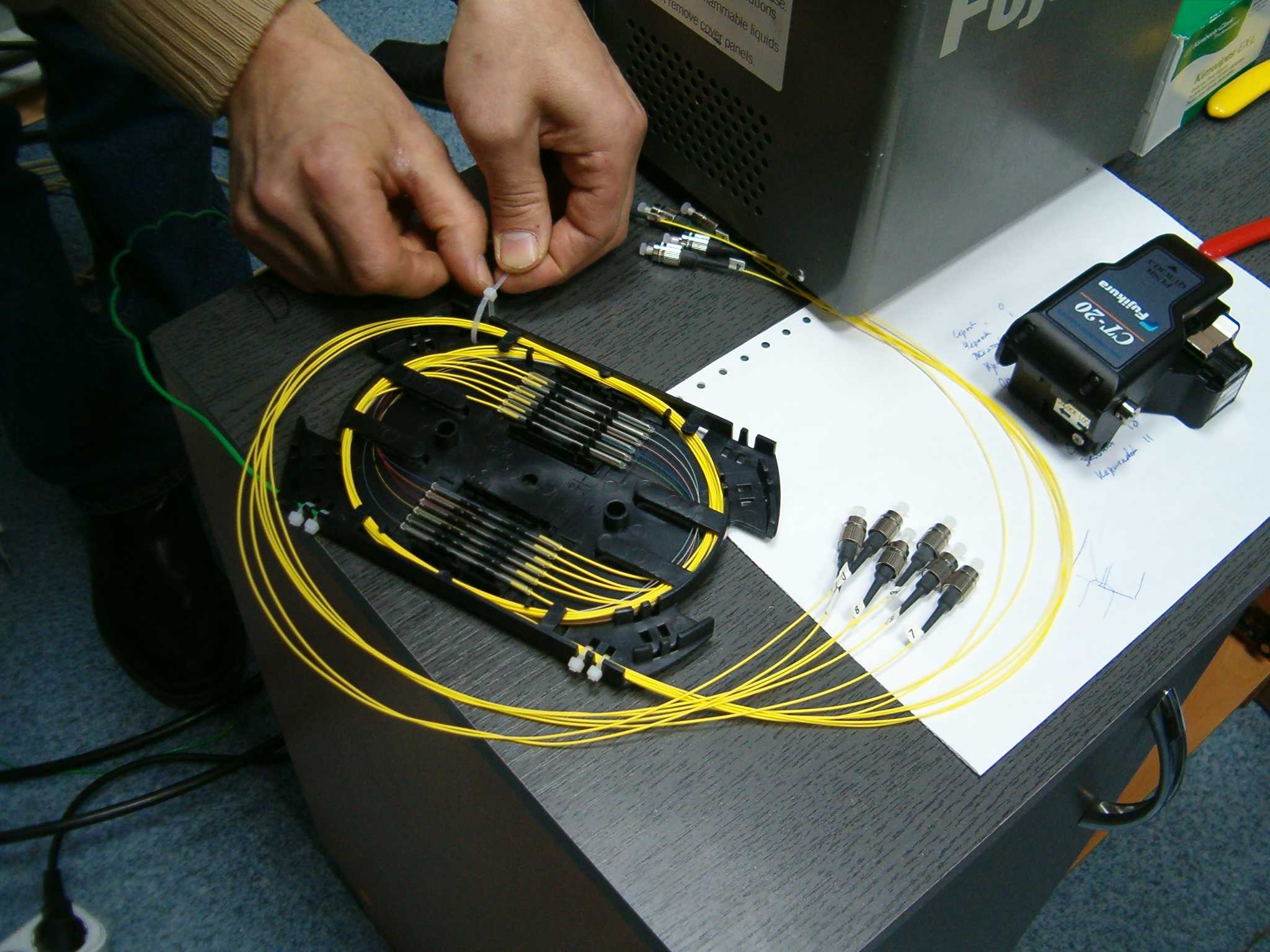

запасы оптоволокон с термоусадочными гильзами размещаются в сплайс-кассете, но без наличия восьмерок и закрываются крышкой;
при укладке следить, чтобы радиус изгиба световодов и пигтейлов не превышал 30 мм;
в соответствии с маркировкой пигтейлы закрепляются в адаптерах, заглушенных с другой стороны во избежание проникновения пыли и мусора;
для окончательного контроля оптические волокна согласно схемы просвечиваются.

На заключительном этапе смонтированный оптический кросс устанавливается в 19-дюймовую стойку. Его панель закрепляется 4 винтами М6, но они не входят в комплект поставки. Оставшийся запас оптоволоконного кабеля аккуратно укладывается в стойке на свободное место и тоже закрепляется.

Подписка на рассылку

Волоконно-оптические линии связи (ВОЛС) все увереннее входят нашу жизнь. Оптическое волокно на сегодняшний день — самая перспективная среда передачи информации, а значит, все чаще возникает необходимость в развертывании сетей на волоконно-оптическом кабеле. И самой тонкой и трудоемкой задачей в организации такой сети является соединение и обжим волоконно-оптического кабеля. Наиболее надежным соединением является сварка, но сварка оптического волокна своими силами требует наличия высокотехнологичного и дорогостоящего оборудования и высокой квалификации специалиста, осуществляющего работу.

Однако если вам не нужны услуги по соединению волокон в промышленных масштабах, можно попробовать справиться своими силами, применяя технологию соединения с помощью сплайсов — специальных соединителей оптических волокон.

Соединение волоконно-оптического кабеля предполагает выполнение следующих этапов работы:

1. Подготовка оптического волокна (разделка кабеля, очистка волокна, снятие буферных покрытий в многоволоконных кабелях). После подготовки вы должны получить участок оголенного оптического волокна такой длины, которая рекомендована производителем соединителя, который вы будете использовать. 2. Скалывание оптического волокна. Этот этап требует максимальной точности, качество скола — гарантия надежного соединения с минимальным затуханием и потерями информации на стыке. 3. Введение волокна в пазы с направляющими соединителя, их точное позиционирование и фиксация. 4. Укладка соединенных волокон в муфту или кассету кабельной организации.

Для осуществления всех этих этапов вам понадобится:

1. Собственно соединители: сплайсы (для каждого волокна — свой сплайс). 2. Кабель-организатор (сплайс-кассета или муфта) для упаковки соединенных волокон в единый пучок. 3. Инструменты для зачистки (стриппер, монтажные ножницы) и скалывания (ручной или автоматический скалыватель) оптических волокон.

Выбирая сплайсы и инструментарий, ориентируйтесь на тот вид кабеля, который вы планируете соединять. В небольших локальных сетях чаще всего приходится иметь дело с простым дуплексным двухволоконным кабелем, содержащим многомодовое оптическое волокно диаметром 125 микрон, но могут быть задействованы кабели для вертикальной прокладки, прокладки вне помещения, содержащие четыре и более волокон. Оболочка таких кабелей, как правило, содержит кевларовые нити, для разрезки которых понадобятся монтажные ножницы.

После снятия оболочки кабеля зачищенное оптическое волокно необходимо очистить — протереть смоченной в спирте не оставляющей ворса тканью. Протирать волокно в один проход, для каждого волокна использовать незагрязненный участок ткани.

Самым тонким этапом в соединении оптоволокна является скалывание. Делать это необходимо специальным инструментом. Ручные (наиболее простые и недорогие) скалыватели требуют определенного навыка. Если вам нет нужды часто сращивать оптику, ручного скалывателя достаточно, но перед тем как браться за рабочее волокно — потренируйтесь, постарайтесь добиваться максимально ровного и гладкого скола под углом 90 градусов. Для контроля скола пригодится микроскоп или сильная лупа.

Последний этап — закрепление волокон в соединителе — напрямую зависит от типа и качества соединителя. Постарайтесь выбрать сплайсы с максимально удобным механизмом подгонки концов волокна. Укладка слайсов в пазы кассеты обычно не вызывает затруднений.

Безусловно, соединение оптических волокон (как и большинство работ по организации кабельных систем) не самая элементарная задача, но при должном терпении и усидчивости с ней вполне можно справиться самостоятельно.

Источник

Можно ли срастить оптоволоконный кабель?

Есть два способа соединения оптики: сварка или использование механического соединителя. Оба требуют специальных навыков по удалению защитных покрытий с оптических волокон, сколу и последующему соединению сваркой или установкой механического соединителя, потому монтаж оптического кабеля в домашних условиях невозможен.

Поскольку волоконно-оптические кабели обычно производятся только длиной до 5 км, поэтому, когда требуются более длинные соединения, становится необходимым сращивание двух кабелей. Поэтому, когда длина кабеля слишком велика для одной длины волокна, или если необходимо соединить два разных типа волокон, например 48-волоконный кабель с четырьмя 12-волоконными кабелями, ответом является сращивание.

Технология сварки ВОЛС

Длина оптоволокна мерная, он выпускается в бухтах. Многокилометровые магистральные волоконно-оптические линии передачи создаются двумя типами соединений:

разъемные,
неразъемные.

Разъемные требуют дополнительных затрат, коннекторы и адаптеры существенно снижают светопередачу сигнала. Чаще делаются неразъемные соединения сваркой волокна специальными приборами.

Необходимый инструмент

Качественный монтаж ВОЛС невозможен без двух приборов:

скалыватель, аппарат для оптоволокна позволяет отрезать очищенный кабель строго под прямым углом,
рефлектометр или тестер, им определяется точность соединения.

Нужны инструменты для зачистки изолирующей оболочки. Для этой работы подойдет стандартный набор для пайки. Там есть все: кусачки, плоскогубцы, растворитель или спирт, специальные плотные салфетки для снятия водозащитного слоя. От качества очистки поверхности зависит надежность соединения.

Инструмент для работы с оптоволоконным кабелем

Подготовительные работы

Процесс подготовки кабеля перед заправкой занимает много времени. Сначала оптику осматривают. Вода разрушает светопроводящий слой. Если конец провода влажный, обрезают от него не менее метра троссокусом. Чтобы снять оболочку, кабель зачищают до гидрофобного геля. Разделка ножом-стриппером не занимает много времени: кабель после кругового разреза на расстоянии не менее 3 см от конца достаточно стянуть. Водозащитный слой убирают растворителем и салфетками, не оставляющими ворсинок. Необходимо снять изоляцию полностью, это отражается на качестве скола.

Процесс соединения

Скалыватель образует перпендикулярный срез высокой точности. После этого приступают к процессу сварки. Основные этапы работы:

концы провода закладываются в прибор друг к другу, фиксируются,
аппарат проводит юстировку проводника, сводит концы между собой,
затем пропускается электроразряд, в зоне дуги уничтожаются частички пыли,
спайка волокон между собой происходит под действием дуги, кремний расплавляется, образуется диффузное соединение,
после сварки проводится тестирование соединения: прибор разводит спаянные концы в стороны с определенным усилием,
на соединение надевается термоусадочная трубка, в печи она образует на проводе защитную оболочку,
когда вторую часть работы прибор завершит, таймер подает звуковой или световой сигнал.

Конструкция оптического волокна

Примерная конструкция ОВ-кабеля выглядит так:

Несущий трос. Трос делают стекла или упругого металлического сплава, который сверху покрывается тонким слоем лака. Трос выполняет вспомогательные функции — он собирает оптоволоконные и вспомогательные жилы вместе, а также обеспечивает их механическую упругость (чтобы они не сломались и не повредились).
Двухслойное оптоволокно. Он обеспечивает передачу электромагнитного сигнала по трубкам на любые расстояния. Материал может собираться в пучки, которые часто покрываются цветным лаком. Цвет лака часто указывает на функцию той или иной жилы. Цвет не регулируется государственными правилами, поэтому о назначении той или иной жилы нужно читать в руководстве к материалу.
Пластиковые трубки. Применяются для сбора оптоволоконных нитей в толстую жилу. В состав одной трубки может входить десятки и даже сотни оптоволоконных полос (на практике их обычно 32-128 штук). Изнутри стенки трубок покрываются гидрофобным гелем. Он обеспечивает отражение лучей свет внутрь материала (скажем, при повреждении кабеля). Также он защищает материал от посторонних сигналов (отталкивает газы и жидкости, которые могут попадать в трубку).
Кевларовые, стальные защитные нити. Обладают прямоугольной формой и обеспечивают кабелю качественную защиту. Назначение этого слоя — защита материала от растяжения и деформации под действием внешних факторов. Скажем, на открытом воздухе часто есть сильный ветер, который может растягивать материал, что плохо повлияет на качество передачи сигнала. Благодаря металлическим и кевларовым нитям этого не происходит, а кабель сохраняет свою форму в течение длительного времени.

Сигнал при прохождении через оптоволокно может затухать. В идеальных условиях это происходит только из-за естественного затухания, которое возникает из-за поглощения материалом электромагнитного излучения. На степень затухания влияют и другие факторы — наличие повреждений, острые изломы, деформированные участки, нетипичный температурный режим. В случае сбора качественной ОВ-сети степень затухания составляет 2-3 децибел на 1 километр (в случае применения света с длиной волны 0,8 микрометров). В случае длинной протяженной сети допускается использование более длинных волн — это уменьшит степень затухания волны, однако повысит расходы электричества.

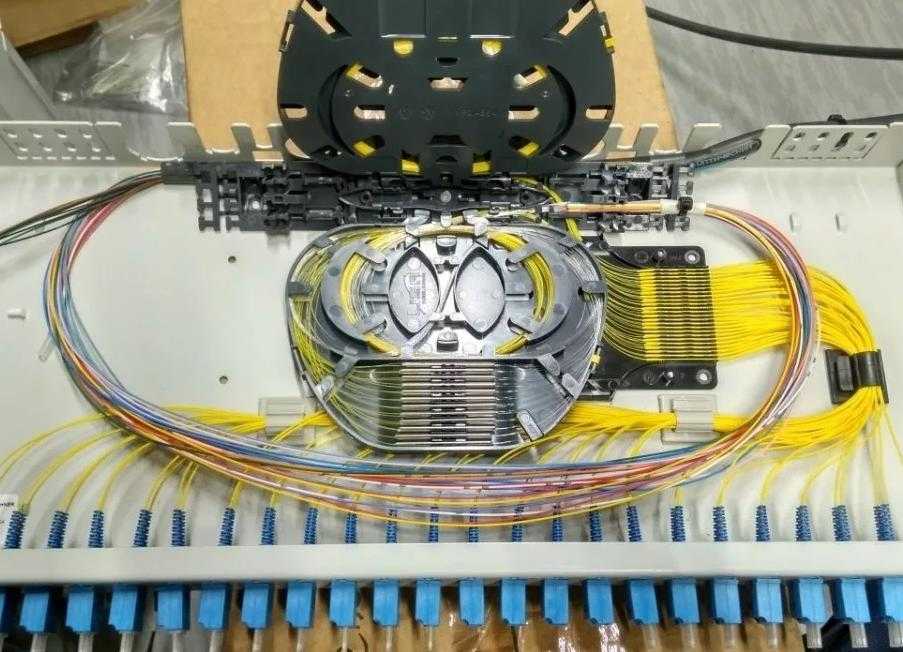

Распределяем волокна в кассете

Стандартно кассеты рассчитаны на 32 волокна. Поэтому, если у нас кабель состоит из 4 модулей по 8 волокон — все легко рассчитывается:

Волокна 1-го и 2-го модулей одного кабеля свариваются с аналогичными второго кабеля и ложатся в верхних ложементах кассеты. (16 волокон)
3-й и 4-й модули — в нижних ложементах.

В простых случаях, конечно легко добиться примрено такого результата:

Сложнее, когда у вас кабель на 64 волокна. Если они оба одинаковые, в каждом 8 модулей по 8 волокон, то все еще можно выкрутиться, разделив их на две кассеты:

Первые четыре модуля первого и второго кабеля свариваются в одной кассете;
Последние четыре модуля — идут во вторую;
Какую половину направлять в верхнюю, а какую — в нижнюю — все равно;

Если же у вас два кабеля с разным количеством волокон в модулях, или свариваются 3-4 различных кабеля, то здесь необходимо очень тщательное планирование разводки волокон.

Отметим, что волокна, которые переходят в другую кассету (например, лишние из-за разности числа волокон в модулях) между кассетами должны находиться в жесткой пластиковой трубочке, при необходимости заменяемой трубочкой от капельницы. Нельзя использовать для этого пустую оболочку от модулей, потому что она ломкая, к тому же от гидрофоба внутри ее не очистить толком, и тем более — пускать волокна просто так.

Приборы для соединения

Сварка признана самым надежным видом соединений оптоволоконного кабеля, потому что обеспечивает минимальные вносимые потери и показатели отражения от сварного шва. Но самое главное даже не это.

Современный сварочный аппарат для оптоволокна представляет собой уникальный промышленный агрегат с собственной системой управления. Такое оборудование отличается компактными размерами и сравнительно небольшим весом, что делает его использование комфортным.

Прибор для сварки оптоволоконного кабеля.

Прибор для сварки оптоволокна состоит из следующих частей:

электронный блок с преобразователями напряжения, управляющей платой, а также иными электронными составляющими деталями;
микроскоп или камера с дисплеем для контроля над точным взаимным позиционированием оптических волокон и выбора рабочего режима;
механический блок и сварочная камера с манипуляторами, зажимами, частями аппарата, создающими сварочную дугу;
тепловая камера с защитной муфтой, зафиксированной на сварном шве с помощью термоусадки.

Сварочный инструмент для оптоволокна делится на разные типы, исходя из уровня автоматизации процесса сварки:

С ручным управлением. Такой аппарат требует от сварщика определенных навыков в работе, потому что стыковать волокна потребуется вручную. При этом качество созданного стыка контролируют с помощью микроскопа.
Полуавтомат. Оборудования такого типа отлично ручных аналогов тем, что стыковка кабеля производится автоматически, но контроль над качеством стыка остается за сварщиком.
Автоматический агрегат. Юстировка, стыковка и сварка осуществляются в автоматическом режиме, а оператор только контролирует процессы на дисплее, куда поступает сигнал камеры.

Отметим! При желании автоматический аппарат для сварки можно доукомплектовывать скалывателями, зачищающими волокна устройствами, комплексным оборудованием подготовки кабеля и контроля над конечным результатом.

Это интересно: Сварочные технологии — виды и способы сварки

Стриппер для снятия изоляции с оптического кабеля

Далее требуется удалить изоляцию с модулей и с отдельных жил. Чаще всего для этого используют специальный ручной инструмент — оптический стриппер.

Хотя в отдельных моделях сварочников можно встретить и встроенный термостриппер. Однако механическим работать гораздо удобнее и быстрее.

Тем более, когда варишь не за удобным столиком, а где-нибудь на высоте или в колодце.

Ошибка №2

Запомните, такой инструмент, по-хорошему, должен иметь заводскую юстировку.

Иначе весь процесс может превратиться не в аккуратное срезание, а в царапанье или грубое сдирание оболочки.

Если лаковое покрытие с волокн не снимается с первого раза и приходится юлозить стриппером туда-сюда, это многое говорит о качестве инструмента.

Сначала изоляция снимается с модулей. Перед этим, салфеткой смоченной в спирте, с них счищается гидрофобное покрытие.

Рекомендуется проделывать это в перчатках. Гидрофоб очень неприятная штука, которая в дальнейшем плохо смывается.

А вам после этого еще работать с тонким оптоволокном и сварочником!

Ошибка №3

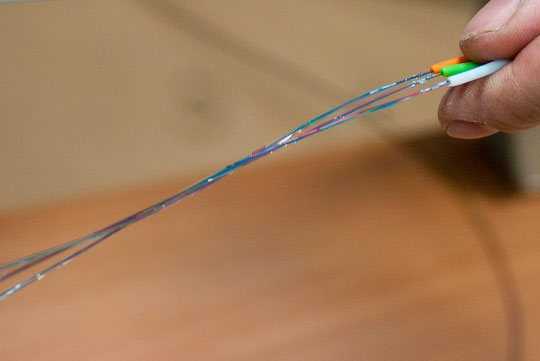

Удаляя оболочку с жил, не делайте это так, как показано ниже.

Оптоволокно крепкий материал на разрыв, но не на излом! При разделке в минусовую температуру жила при таком способе запросто может сломаться.

Поэтому изоляцию лучше снимать стриппером, поочередно вытягивая ее с каждой жилки, и только после этого переходить к следующей, избегая резких изгибов и заломов.

После снятия внешней изоляции, с волокна удаляется лаковое покрытие. Оно придает ему одновременно гибкость и жесткость.

Без него волокно становится очень хрупким. Можете без лака на такую жилку положить мобильник и она сломается. А вот с лаком совсем другое дело.

Бывает, что кабель неделями висит только на этих нитках в лаке, когда вся внешняя оболочка уже повреждена. А оптоволокну хоть бы что, держит и ветровые и растягивающие нагрузки.

Ошибка №4

Когда зачищаете волокно от лака, часть его остаётся на стриппере.

Из-за этого можно случайно сломать или поцарапать следующее волокно, что скажется на качестве сварки. Поэтому переходя к зачистке очередной жилы, каждый раз убирайте с лезвий все лишнее.

Ошибка №5

Оптическим стриппером запрещено перекусывать что-либо другое, кроме жил ВОЛС.

Он рассчитан именно на оптоволоконные жилы в 125мкм. Откусите им пластиковую стяжку и можете идти покупать другой инструмент.

Ошибка №6

Также при зачистке следите, чтобы сварочный аппарат был закрыт и туда не попало посторонних обрезков или мусора.

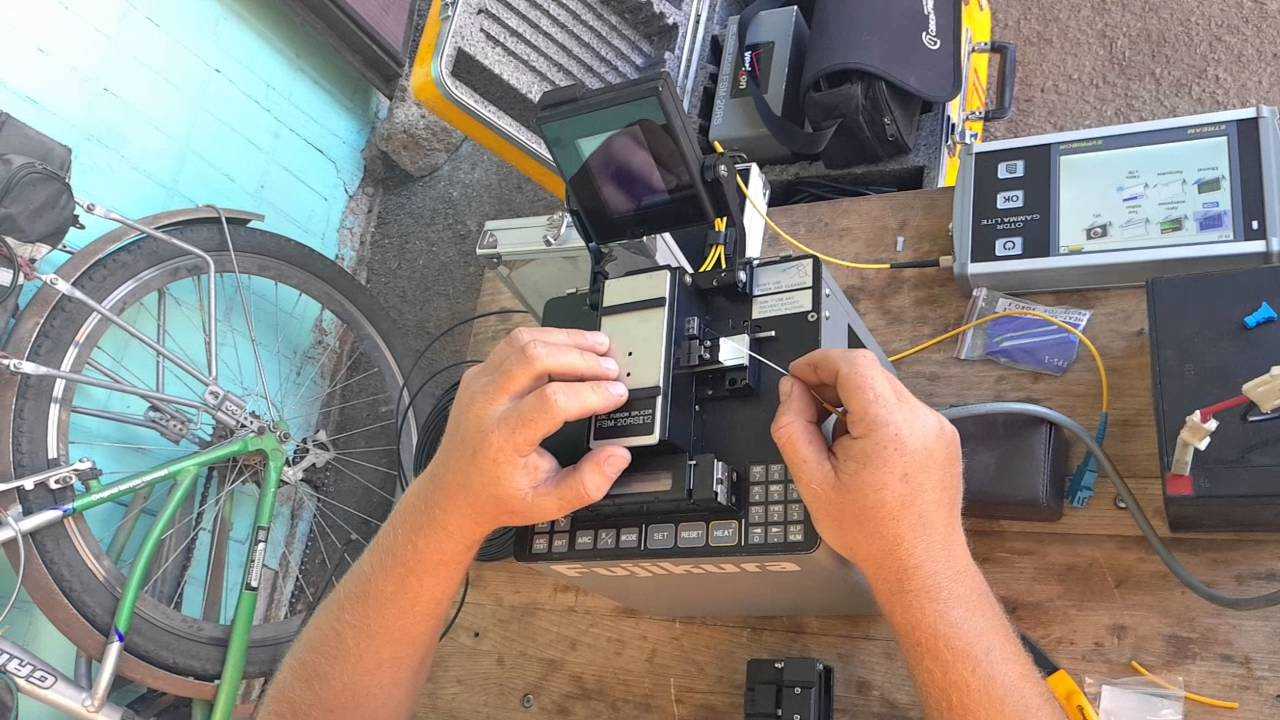

Испытание сварочника Фуджикура в пыльных и влажных условиях

Кстати, многие сварочники при запылении даже запрещено продувать сжатым воздухом.

В них установлена очень уж чувствительная механика и сильный поток воздуха может нарушить заводские настройки.

Как подключить оптоволоконный кабель к телевизору?

Подключение с помощью оптического кабеля

Подключите оптический кабель к разъёму DIGITAL AUDIO OUT (OPTICAL) на телевизоре. Шаг 2. Другой конец кабеля подключите к разъёму DIGITAL AUDIO IN (OPTICAL) на внешнем устройстве. Выберите на нём соответствующий источник (как правило, D.IN).

Подключение с помощью оптического кабеля. Подключите оптический кабель к разъёму DIGITAL AUDIO OUT (OPTICAL) на телевизоре. Другой конец кабеля подключите к разъёму DIGITAL AUDIO IN (OPTICAL) на внешнем устройстве. Выберите на нём соответствующий источник (как правило, D.IN). Нажмите кнопку «» на пульте ДУ и выберите пункт «». В меню «» найдите пункт «»/ «». Выберите пункт «»/ «». В чем отличие оптического кабеля от HDMI-кабеля?

Сварочный аппарат и сварка

О видах сварочных аппаратов можно написать отдельную большую статью. Если вкратце, то основная часть моделей на рынке представлена японскими (Fujikura, Sumitomo) и китайскими (Jilong, к примеру) разработками. Японские лучше, но существенно дороже. В принципе, если перед вами не стоит задача варить особо важные магистрали — вполне можно обойтись и хорошим китайским сварочником.

Вариант подороже, японский Fujikura FSM-60S:

Вариант подешевле, китайский Signal Fire AI-7. Устройство с хорошими показателями быстрого нагрева, постороено на новой технологии центрирования ядра, имеет в своем арсенале шесть сервоприводов и автофокус. Данный сварочный аппарат отвечает всем стандартам сращивания оптоволоконного кабеля известным на данный момент:

Порядок сварки в сварочном аппарате:

Сколотые очищенные волокна укладываются в специальные канавки и фиксируются зажимами. Гильза КДЗС надевается на волокна заранее.
Аппарат начинает передвигать волокна по направлению друг к другу до тех пор, пока не зафиксирует их в своей оптической системе.
Устройство подает на концы волокон короткий разряд, очищая от случайно попавшей пыли. Но если на концах сколов — жирные отпечатки пальцев или грязь, которую так просто не сдуешь, она только запекается и окончательно портит скол.
Далее сварочный аппарат сводит волокна для окончательной сварки — по трем координатам, с нарастающей точностью. Если на этом этапе умное устройство обнаружит неровность сколов или еще что-то, что помешает их качественно сварить — процесс сварки остановится, на экране сварочного аппарата появится соответствующее сообщение.
Если же все нормально, подается окончательный разряд, сколы оплавляются, и аппарат во время этого придвигает их уже вплотную друг к другу. Все, волокна спаяны.
Далее сварочный аппарат оценивает качество сварки по изображению места стыка под микроскопами оптической системы, и на просвет определяет затухание. Следующая стадия проверки — на прочность, устройство при этом пытается развести только что сваренные волокна в стороны. Однако многие эту функцию отключают, боясь что не остывшая до конца сварка может испортиться.
Пайщик достает спаянные волокна, надвигает гильзу КДЗС, закрывая место сварки и прилегающее оголенное оптоволокно, и кладет гильзу в печку для усаживания.
После извлечения из печки гильза выкладывается на специальную полочку, чтобы остыть. В горячем виде ее нельзя располагать в кассете — есть риск сломать оптоволокно, т.к. защищающая его гильза еще мягкая. Кроме того, класть ее куда-то кроме специально предназначенной полочки тоже нельзя — горячий пластик может прилипнуть. Именно поэтому и забывать ее в печке тоже нельзя — прилипнет. Вынимать гильзу из печки нужно сразу после сигнала таймера.

Наглядный процесс сварки вы сможете увидеть в данном видеообзоре:

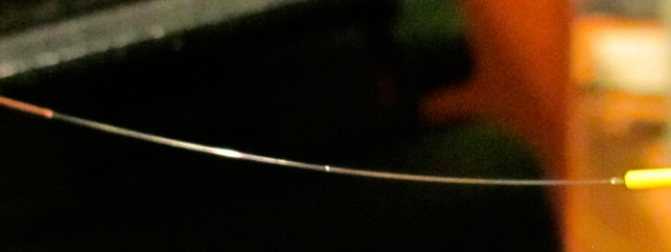

На фото — сваренное волокно. Хорошо видна точка, в которой преломляется свет — место сварки.

Важно помнить:

И сварочный аппарат, и скалыватель — дорогие и сложные устройства. Да, пайщики оптоволокна работают в самых разных условиях — в канализации, на чердаках, в поле, в мороз и дождь. Но при этом нужно беречь технику от падения и ударов. Ведь не зря их чемоданчики для переноса выложены изнутри пенопластом или толстой мягкой тканью. Фирма-производитель легко определит, перестало ли устройство работать «само» или этому предшествовало падение или удар. В последнем случае гарантии не будет.

Поэтому при работе всегда проверяйте — надежно ли стоит устройство? Надежно ли стоит стол, на котором расположен сварочник или скалыватель? И т.д. Собственно, зная цену хорошего сварочного аппарата, это даже нельзя назвать фанатизмом.

Важно также регулярно проводить техническое обслуживание устройств (многие профилактические действия предусмотрены в самом аппарате и выполняются по инструкции), а не использовать до последнего

Комплект защиты сварки

После этого оптоволокно аккуратно достается из сварочника. На место сварки надвигается муфточка КДЗС.

Ошибка №14
КДЗС должна полностью покрывать всю длину зачищенного волокна, иначе никакой жесткости не обеспечить.

Остался последний этап работ. Оптоволокно с муфтой помещается в печку, которая обычно расположена в верхней части сварочного прибора.

Выравниваете жилу в этой печке и закрываете крышку. Нажимаете на табло значок печки и ждете некоторое время до появления сигнала.

Далее открыв крышку, достаете ваше оптоволокно. При этом внутри прозрачной муфты не должно быть пузырьков, которые свидетельствуют о наличии воздуха или отдельных деформированных участков (локальный перегрев).

С каждого конца муфты должно показаться и вытечь наружу немного клеящего состава. Все это говорит о хорошей сварке и надежном соединении и изоляции проводов.

При сварке многожильного кабеля все готовые муфты КДЗС обычно укладываются в специальный охлаждающий лоток. Его смысл не просто удобно расположить жилы, дабы они не путались и не мешались, а в равномерном охлаждении гильз.

Некоторые кабельщики делают такие лотки самостоятельно, например из алюминиевых уголков.

При последовательной сварке нескольких жил, не оставляйте надолго муфту в данном отсеке, иначе ее стенки расплавятся и прилипнут к стенкам направляющих элементов.

Ошибка №15
Еще одна ошибка – так называемый “горячий пирожок”.

Это когда еще не совсем остывшую муфту, сразу же из печки перекладывают в ложемент сплайс кассеты оптического кросса. С одной стороны очень удобно, сплавил – вставил, сплавил – вставил. Ничего не запутается и не переплетется с другими жилами.

Однако в этом случае стенки ложемента не дают толком остыть муфточке, мягкие стенки гильзы изгибает, что в итоге деформирует волокно и приводит к потерям.

Как видите, даже при использовании профессионального сварочного оборудования в этом деле имеется огромное количество своих нюансов и тонкостей.

Процесс сварки оптического волокна

Далее представлена краткая инструкция, в которой сварка оптоволокна рассмотрена при помощи сварочного аппарата. Для этого процесса потребуются следующие материалы:

скалыватель;
сварочный аппарат;
пузырек со спиртом;
безворсовые салфетки;
муфта или кросс;
пинцет;
изолента;
схема разварки.

Стеклянная часть подготовленных волокон аккуратно протирается проспиртованной салфеткой.

Протирка волокна спиртовой салфеткой

Очищенный кончик помещается в скалыватель. Данный аппарат делает качественный скол оптики, без него сварка оптического волокна просто невозможна.

Установка волокна в скалыватель

Подготовленное волокно не должно загрязниться, поэтому его сразу отправляют в сварочный аппарат.

Оптоволокно готово для сварки на аппарате

На аппарате нажимается кнопка начала спайки. На этом сварка ВОЛС окончена. Остальную работу сварочник выполняет самостоятельно, стыковка отображается на дисплее.

Процесс сварки отображается на дисплее

Процесс сварки волокна занимает немного времени, в зависимости от выбранной модели аппарата. По окончанию работы соединенные волокна достают из сварочного аппарата, надевается гильза КЗДС.

Установка гильзы на месте сварки
