Выбор сечения и проверка изделия
Отправляясь в магазин за покупкой самонесущего изолированного провода, обратите внимание на расчетный ток. Для подсчета требуемой величины формируют схему, в которой учитываются длина участков электросети и нагрузка на каждом из них
После того как подсчитаете ориентировочное значение тока, сопоставьте его с тем, который указан в таблице ниже, чтобы выбрать марку СИП и величину сечения. Таблица сечений СИП в зависимости от допустимых токов:
| Сечение жил, кв. мм | Допустимый ток для изоляции из LPDE | Допустимый ток для изоляции из сшитого полиэтилена |
| 16 | 70 | 100 |
| 25 | 95 | 130 |
| 35 | 115 | 160 |
| 50 | 140 | 195 |
| 70 | 180 | 240 |
| 95 | 220 | 290 |
| 120 | 250 | 340 |
Способы маркировки и сечение
Маркировка, обозначающая фазные жилы, наносится прямо на изоляционный слой. Она может быть цветной продольной полосой или риской, возможен вариант цифровой маркировки. Профессионалы, имея колоссальный опыт, рекомендуют отдавать предпочтение цифровой маркировке, хотя провода с ней встречаются не так уж часто.
Объяснение этому достаточно простое. Недобросовестные производители могут принести проблемы, используя, в частности, некачественный краситель для маркировки. Ведь последняя помимо информативной функции обладает еще и защитной, обеспечивая определенную степень стойкости к ультрафиолетовому излучению.
Чулки монтажные типа ЧМ
Предназначены для захвата провода и соединения его с трос-лидером при раскатке провода в анкерном пролете. При раскатке провода СИП 2 и СИП 4 рекомендуется использовать совместно с вертлюгом ВМ-15, особенно для монтажа длинных пролетов.
| Наименование | Разрушающая нагрузка, кН | Рабочая нагрузка, кН | Диаметр провода (жгута), мм | Длина, мм | Цветовая маркировка | Масса, кг |
| ЧМ 10-20 Цену уточните у менеджера добавить в корзину добавить в избранное | 30,0 | 15,0 | 10 – 20 | 1050 | Желтый | 0,32 |
| ЧМ 20-30 Цену уточните у менеджера
добавить в корзину добавить в избранное |
30,0 | 15,0 | 20 – 30 | 1100 | Красный | 0,32 |
| ЧМ 30-40 Цену уточните у менеджера
добавить в корзину добавить в избранное |
30,0 | 15,0 | 30 – 40 | 1100 | Синий | 0,32 |
| ЧМ 40-50 Цену уточните у менеджера
добавить в корзину добавить в избранное |
30,0 | 15,0 | 40 – 50 | 1115 | Черный | 0,43 |
Расшифровка маркировки СИП
В сравнении с другими марками, провод СИП представляет собой токоведущий элемент для передачи электроэнергии, который расшифровывается по трем буквам названия:
- С – обозначает, что провод самонесущий;
- И – указывает на наличие изоляции вокруг токоведущих жил;
- П – говорит о том, что это именно провод, несмотря на наличие изоляционного покрытия и разветвление по жилам, из-за чего его могут приравнивать к кабелю.
Рассмотрите пример такого обозначения – СИП-1-3×20+1×25-0,4, здесь СИП-1 обозначает марку, 3×20 показывает, что три изолированные жилы имеют сечение в 20 мм2 каждая, 1×25 – означает что нулевая жила имеет сечение 25 мм2, 0,4 – номинальное напряжение для данной модели.
Применение и условия использования провода СИП
Этот тип кабелей используется для обустройства ответвлений от воздушных линий электропередач к трансформаторным агрегатам. Могут применяться для строительства осветительных электросетей либо укладки по стенам строительных объектов. Основные технические свойства изолированных электропроводов обеспечивают возможность работы в сетях тока на 1000 В и 50 Гц.
Условия использование изделий:
- воздух классификации 2 либо 3 в соответствии с ГОСТ 15150-69;
- морские побережья;
- местности рядом с солеными озерами;
- индустриальные районы;
- территории с соленым песком.
Если соблюдаются правила установки и использования, провод не выделяет канцерогенных паров, которые могут нанести вред окружающей среде и человеку.
Из истории самонесущего изолированного провода (СИП)
На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel)
Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России
И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России
Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП
И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.
Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).
Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:
- Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
- Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
- Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
- Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
- Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
- Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
- Улучшение общей эстетики в городских условиях.
- Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.

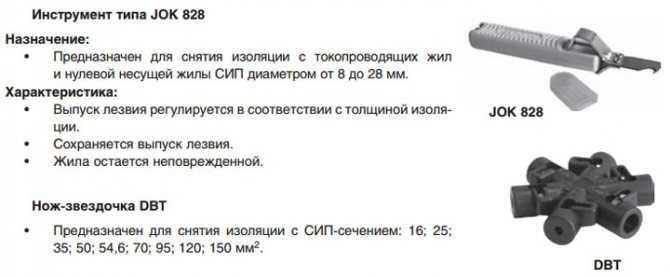

Нож для снятия изоляции с СИП

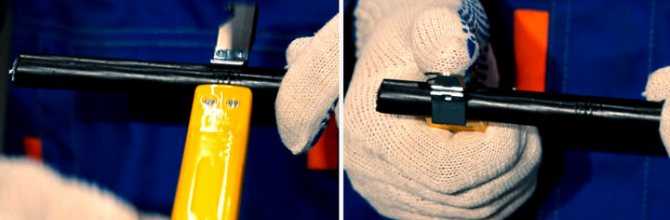

Для снятия изоляции с проводов СИП можно использовать как обыкновенный нож электрика, так и некоторые специализированные марки. Они легко справляются с проводами диаметром от 8 до 28мм.
Для этого делается один круговой надрез и один продольный.
После чего оболочка легко раскрывается по продольному срезу.
Если изоляция плотно проникла между жилами, то придется по обыкновению ее просто ”состругивать” с провода. Нож с пяткой для СИП бесполезен, так как вы его просто не вставите в пространство между жилами и внешней оболочкой.
Ножами для снятия изоляции с круглых кабелей, типа КВТ WS-09, тоже можно зачищать СИП минимальных сечений 16-25мм2, но не долго. Они не предназначены для такой жесткой изоляции и первое что у вас сломается – это крепление лезвий.
Еще существует и такой инструмент:
нож DCS BT
Только вот цена (более 20000 рублей) отпугнет многих желающих его приобрести.

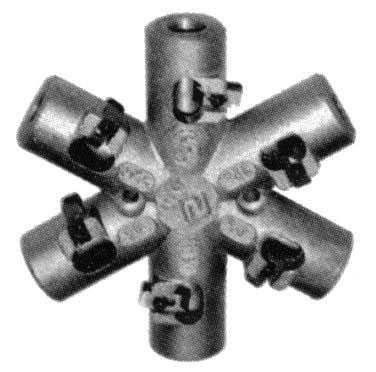

Причем есть как отдельные ножи, и их нужно покупать набором под каждое сечение, так и нож-звездочка. Он рассчитан на жилы от 16мм2 до 150мм2 включительно.
Технические характеристики и марки ножей для СИП от Ensto, Niled, КВТ:
КВТNiledEnsto
КВТ
Niled
Ensto
Подбор провода для монтажа.
Обычно кабель подбирать не нужно, его пишут в ТУ (технических условиях) электроэнергетическая компания, которая ответственная у вас за поставление электричества. Но на всякий случай пару строк об этом. Если речь именно о воздушном подключении, то используется именно провод СИП-1 или СИП-2. При монтаже по фасаду здания можно использовать СИП-4 и СИП-5. Так как статья о подключении от опоры СИПом, то я перечислю лучшие и самые распространённые провода для воздушного подключения именно СИПом.
Для 400 В (380 В)
Самый распространённый провод для подключения дома это СИП-2 4х16 для 400 В (380 В) трёхфазного подключения. Такой провод способен выдержать нагрузку в 36.3 кВт (55 А).
Для 230 В (220 В)
СИП-2 2х16 для 230 В (220 В) однофазного подключения. Такой провод, в свою очередь может выдержать до 13,2 кВт (60 А). Провода такого сечения достаточно, чтобы подключить бОльшую часть домов/дач.
Но если нужно однофазное подключение до 14 кВт, то следует использовать провод СИП-2 2х25, он способен выдержать до 18,7 кВт (85 А).
Более высоких нагрузок в домах обычно не бывает, но если и будет, то и кабель нужно выбирать сечения больше. Для подбора используйте таблицы из ПУЭ.
Как правильно выбрать Сип кабель: таблица сечений
Самонесущий изолированный провод (СИП кабель) был специально разработан для транспортировки электроэнергии. Дополнительно он также может выполнять распределительную функцию. При этом в сети фиксируется показатель силового напряжения равный 0.4-1 кВ. Провода СИП активно используются для формирования строительных магистралей разного удаления от объекта питания. Благодаря конструкции удается легко создать специальные ответвления. Они необходимы для питания электроэнергией жилых и другие видов построек.
Внешний вид СИПа представлен в виде жил, которые изолированы друг от друга. Дополнительно осуществляется их скручивание. Для производства используется алюминий.
В состав обязательно входит специальный кабель, как нулевая фаза.
Конструкция кабеля СИП
Данный провод состоит из скрученных жил, изготовленных из алюминия. Кабель покрыт полиэтиленом высокой прочности, на который не действуют солнечные лучи (он не подвержен коррозии от воздействия на него ультрафиолета). Внешний контур изоляции черный. Провод является стандартным, с точки зрения энергоснабжения (у него есть фаза и ноль, чтобы обеспечивать подачу тока к электрическим механизмам). Фазой является стальной сердечник, вокруг которого монтируются проволоки из алюминия.
Кабель, на который подается напряжение (фазный), может изготавливаться и из алюминия. У провода марки СИП-3 он состоит из алюминиевого и стального сердечника. Форма у фазного кабеля всегда круглая, а количество проводов, которые обматываются вокруг него, регламентируется техническими условиями изготовления каждого конкретного изделия и зависит от напряжения, которое будет по нему передаваться. Показатели электрического сопротивления должны соответствовать требованиям, установленным в государственных стандартах.
В кабелях марки СИП 1, 2 или 3 имеется несущая жила. Ее производят из сложного сплава, основой которого является алюминий. Такой элемент отсутствует в проводах, начиная с маркировки СИП 3 и выше.
При производстве самонесущих кабелей происходит закручивание фазного провода вокруг жилы, на которую напряжение подаваться не будет. Направление вращения такое же, как движется стрелка механических часов.
В зависимости от марки силовых кабелей, выбирается материал для изоляции. В случае с СИП 2, 3 или 5 это специальный сшитый полиэтилен, который обладает повышенной прочностью и может выдерживать высокое напряжение, предотвращая различные травмы и повреждения имущества. Для шнуров СИП 1 и 4 применяется термопластичный полиэтилен с высоким уровнем плотности. Такой материал, помимо высоких изоляционных качеств, обладает устойчивостью к воздействию различных агрессивных сред, что позволяет использовать его при необходимость проложить кабель в суровых погодных условиях (низкие температуры, высокая влажность и так далее).
Устройство кабеля СИП
Преимущества и недостатки
Преимущества:
- Простота монтажа. Монтировать его гораздо проще, чем обычные провода без изоляции. Они не требуют крепления на изоляторы.
- Снижение воровства электроэнергии. Подключение к линиям с такими проводами требует определенной квалификации, выполнить его довольно сложно и доступно не каждому.
- Отсутствие обледенения. Материал, из которого выполнена изоляция СИП, не удерживает мокрый снег и конденсат. Образование наледи на воздушных линиях очень незначительно.
- Уменьшение риска поражения электротоком. Благодаря изоляции резко снижается вероятность поражения током при ремонте и эксплуатационном обслуживании линии. Многие работы можно выполнять под напряжением.
- Снижение расходов на монтаж и эксплуатацию. Благодаря своей конструкции провода меньше подвержены обрывам. Содержание ЛЭП с проводами такого типа обходится значительно дешевле. Провода такого типа можно крепить на фасады домов. Это позволяет использовать меньшее число опор.
- Низкая индуктивность. Такие линии имеют очень малое реактивное сопротивление. Потери напряжения и мощности в линиях, где используются СИП, значительно меньше. Маленькая индуктивность позволяет избежать наводок и делает возможным креплений к опорам линии низковольтных и контрольных кабелей.
Недостатки:
- Высокая стоимость. Конечно такие изделия стоят несколько дороже неизолированных проводов, которые обычно применяют для воздушных линий.
- Недостаток квалифицированных специалистов. Монтаж и обслуживание линий передачи электроэнергии, где используются эти кабели, имеет свои особенности. Такая токоведущая продукция появилась достаточно недавно и пока не получила широкого распространения. С этим связан недостаток специалистов, которые обладают необходимыми навыками и опытом. Кроме того, отечественные системы энергоснабжения в основном не приспособлены для массового перехода на токоведущие линии самонесущего изолированного провода.
Пресс и матрицы

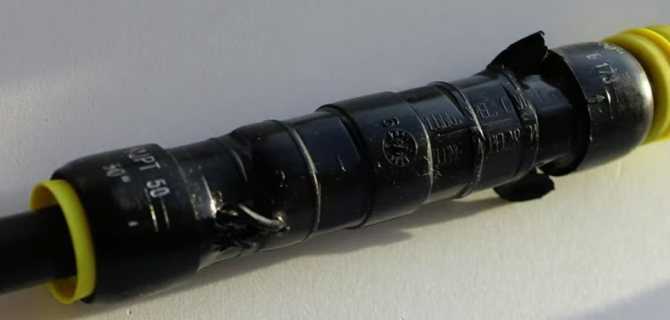

Соединение магистральных проводов СИП между собой по правилам разрешается выполнять только при помощи специальных гильз. Данными гильзами можно наращивать СИП даже в середине пролета.
Естественно для опрессовки и надежного контакта необходимо иметь гидравлический пресс (до 5тн) и набор специальных матриц. Соединительные гильзы имеют не стандартный диаметр, поэтому заводские матрицы от пресса ПГР-70-120-150 здесь не подойдут.
То есть матрицы под нормативное сечение проводов 16,25,35,50мм2 и т.д. здесь не смогут обжать гильзу с необходимым усилием. Вы либо ее не дожмете, либо внешняя изоляция гильзы лопнет, при выборе матрицы сечения меньше расчетного.
Для обжатия таких соединителей применяют три размера матриц:
140
173
210
Данные цифры означают расстояние между гранями внутреннего шестиугольника матриц в миллиметрах – 14мм, 17.3мм, 21мм. Номер матрицы, которой нужно прессовать, указывается на стенке соединительной гильзы.
О том какие правила необходимо соблюдать, перечень всей арматуры и материалов при соединении проводов СИП друг с другом и медным кабелем, можно прочесть здесь:
Пресс+матрицы от Ensto, Sicam, Niled, КВТ:
КВТSicamNiledEnsto
КВТ
Sicam
Niled
Ensto

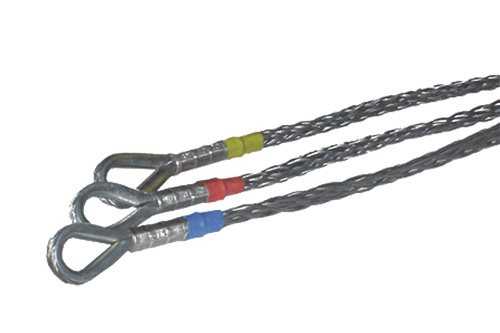

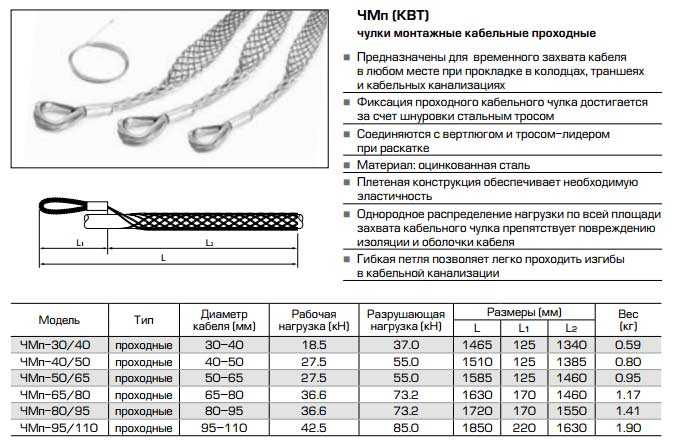

Вертлюг и монтажный чулок
Данный комплект используется при протяжке магистрального участка СИП по нескольким опорам. С помощью чулка конец СИПа остается в сжатом состоянии и не расплетается.
Монтажные чулки также бывают из диэлектрических материалов. Они необходимы для проведения работ под действующей ВЛ-0,4кв, которая находится под напряжением.

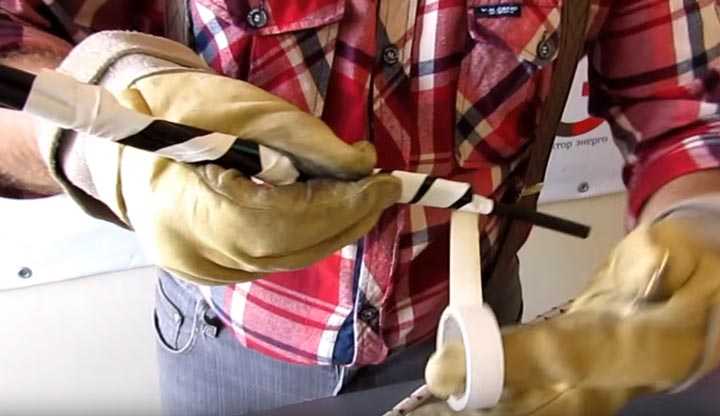

Для правильного крепления СИП в чулке необходимо провода отрезать лесенкой или ступенчато. То есть каждая последующая жила обрезается на 6-10см дальше предыдущей. Расстояние зависит от сечения провода.
Чтобы жилы не торчали в разные стороны предварительно можно зафиксировать их изолентой.
Также изолентой фиксируется начало чулка, это предотвращает его сползание со жгута, если при ослаблении натяжения он случайно за что-нибудь зацепился.
Вертлюг позволяет не перекручиваться проводу при его прохождении по роликами. Если вы его не будете использовать, то в отдельных пролетах между жилами СИП появятся просветы и свободное место.
Они как бы отделятся от общего жгута. В итоге усилие будет восприниматься всеми жилами не равномерно и при аварийных ситуациях (гололедообразование, сильный боковой ветер, падение дерева на провод) СИП может не выдержать и оборваться.
Монтажные чулки и вертлюг от Ensto, Sicam, Niled, КВТ:
КВТSicamNiledEnsto
КВТ
Sicam
Niled
Ensto
Преимущества и недостатки использования СИП
Эти провода позволяют:
- обеспечить нужный класс электробезопасности;
- повысить надежность сети во время эксплуатации;
- уменьшить расходы на содержание электросети (до 80%);
- сократить сроки монтажа и уменьшить трудозатраты;
- размещать электропроводные линии на стенах зданий;
- сократить потери при передаче электричества (благодаря небольшому сопротивлению);
- подключать объекты без отключения главной питающей линии;
- прокладывать и подключать линии своими силами.
Минусы СИП:
- стоят на 20-25% больше, чем обычные провода без изоляции;
- многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
- позволяют прокладывать только воздушные ЛЭП.
Отделительные клинья
Очень простой, но очень важный инструмент при строительстве линий СИП – это изолированные клинья для разведения отдельных жил. Необходимы они в первую очередь для провода, на котором уже есть тяжение.
Клинья применяются при установке прокалывающих зажимов. Данные приспособления позволяют безопасно отвести и отделить необходимую жилу на 4-5 сантиметров от общего жгута. При этом не повреждается изоляция остальных проводников.
Использование отверток или рожковых ключей для этих целей запрещено.
Насколько бы вы не были внимательны и аккуратны, но при установке нескольких десятков прокалывающих зажимов в одном или нескольких местах обязательно произойдет повреждение изоляции.
Пример расчета
Пример расчета сечения СИП кабеля для подключения объекта с суммарной мощностью электроприборов 72 Вт, на расстоянии от основной магистрали электроэнергии 340 м. Опоры для подвески СИП кабеля надо разместить с промежутками не более 50 м, это существенно снизит механическую нагрузку на провода. Следует рассчитать максимальный ток для трехфазной цепи при включении всех электроприборов. При условии, что нагрузка будет распределяться равномерно между фазами, на одну фазу придется:
72 кВт / 3 = 24 кВт.
Максимальный ток на одной фазе с учетом индуктивной и емкостной нагрузки электроприборов (коэффициент cos fi = 0.95) составит:
24 кВт / (230V* 0,95) = 110A.
По таблице выбирается СИП кабель с сечением 25 А, однако, учитывая длину кабеля 340 м, надо принимать во внимание потери напряжения, которые должны составлять не более 5%. Для удобства подсчета, длину кабеля округляют до 350 м:
- в СИП удельное сопротивление алюминия 0,0000000287 ом/м;
- сопротивление провода будет Rпр. = (0,0000000287 / 0,000025) Ом/м * 350 м = 0,4 Ом;
- сопротивление нагрузки для 24 кВт. Rн = U 2 * cos fi: P = 230 2 * 0,95 / 24кВт = 2,094 Ом;
- полное сопротивление – Rполн. = 0,40 Ом. + 2,094 Ом. = 2,5 Ом.
Исходя из расчетных данных, максимальный ток в фазной жиле будет:
I = U / R = 230V: 2,5 Om = 92 А
Падение напряжения равно I max * Rпр. = 93А * 0,4 Ом = 37V.
37 Вольт составляет 16 процентов от сетевого напряжения U = 230В, это больше, чем допустимые 5%. По расчетам, подходит СИП с сечением 95 кв./мм. Потери при таком проводе 11 В, это составляет 4,7%. При расчете однофазной линии общую мощность не делят на 3, длину кабеля умножают на 2.
Конструкция СИП
Фазные алюминиевые провода покрыты светостабилизирующим изоляционным покрытием черного цвета. Полиэтиленовое покрытие обладает высокой устойчивостью к влаге и ультрафиолетовым солнечным лучам, которые разрушают резиновую или обычную полимерную изоляцию.
Провода скручиваются в жгут вокруг нулевой алюминиевой жилы, в центре которой стальной провод. Сердечник нулевой жилы является несущей основой всего кабеля. Некоторые конструкции кабелей СИП с малым сечением и небольшим количеством жил имеют легкий вес, т. к. в этих видах отсутствует стальная жила. СИП расшифровывается как самонесущий изолированный провод.
Виды и строение
Производится пять основных типов СИП проводов:
- СИП-1 включает в себя три фазы, каждая из которых скручена в жгут из нескольких алюминиевых проводов вокруг сердечника из алюминиевого сплава. Провода четвертой нулевой жилы скручиваются вокруг стального сердечника. Фазы изолированы термопластиком, устойчивым к ультрафиолетовым лучам. На марке кабеля СИП-1А нулевой провод, как и фазные жилы, в изолированной оболочке. Такие кабели выдерживают продолжительное время нагрева при 70°С.
Конструкция кабеля СИП-1, СИП-1А
- СИП-2 и СИП-2А имеют аналогичную СИП-1 и 1А конструкцию, разница лишь в изоляционной оболочке. Изоляцией служит «сшитый полиэтилен» – соединение полиэтилена на молекулярном уровне в сетку с широкими ячейками с трехмерными поперечными связями. Такая структура изоляции намного прочнее к механическим воздействиям и выдерживает более низкие и высокие температуры при длительном воздействии (до 90°С). Это позволяет использовать такую марку СИП кабеля в холодных климатических условиях при больших нагрузках. Максимальное напряжение передаваемой электроэнергии до 1Кв.
Внутреннее устройство кабеля СИП-2, СИП-2А
- СИП-3 – одножильный кабель со стальным сердечником, вокруг которого свиты провода из алюминиевого сплава AlMgSi. Изоляционная оболочка из «сшитого полиэтилена» позволяет использовать СИП-3 для строительства воздушных линий передачи электроэнергии с напряжением до 20 кВ. Рабочая температура кабеля 70°С, его можно эксплуатировать длительное время при температурах в диапазоне от минус 20°С до + 90°С. Такие характеристики позволяют использовать СИП-3 в различных климатических условиях: при умеренном климате, холодном или в тропиках.
Внутреннее устройство кабеля СИП-3
- СИП-4 и СИП-4Н не имеют нулевого провода со стальным стержнем, они состоят из парных жил. Буква Н указывает, что провода в жиле из алюминиевого сплава. ПВХ изоляция устойчива к ультрафиолетовому облучению.
Конструкция самонесущего изолированного провода СИП-4

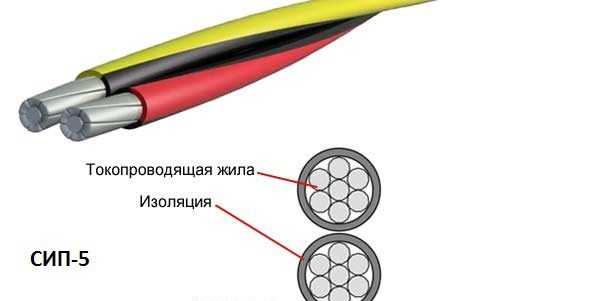

- СИП-5 и СИП-5Н – две жилы имеют аналогичную структуру с СИП-4 и СИП-4Н, отличие в изоляционной оболочке. Технология сшитого полиэтилена позволяет увеличить время эксплуатации при максимально допустимой температуре на 30 процентов. ЛЭП с использованием СИП-5 применяют в холодном и умеренном климате, передавая электроэнергию с напряжением до 2,5 кВ.
Внутреннее устройство самонесущего изолированного провода СИП-5
В зависимости от условий эксплуатации и нагрузки потребляемой электроэнергии выбирают марку и сечение СИП кабеля.
Что такое СИП кабель?
Провода СИП относятся к кабельной продукции. Они созданы, чтобы заменить неизолированные провода, применяемые для строительства ЛЭП. Буквенная расшифровка, нанесенная на провода, гласит, что это самонесущие изолированные провода. По ГОСТ производится несколько видов продукции, обозначаемой цифрами, зависимо от марки изделия. После цифр может находиться буквенное обозначение. Его расшифровка указывает на материал изготовления токоведущих жил и наличие изоляции нулевого провода. Применение СИП для магистралей создало новое обозначение – ВЛИ. Такая буквенная расшифровка указывает на изолированные воздушные линии.
Каждая марка различается своей конструкцией. Это разный диаметр жил, количество токоведущих проводов и наличие нулевой жилы, материал изготовления жил и изоляции. Единственное, что объединяет все провода – это наличие изоляции. По ГОСТ они обозначены как провода, но фактически получается, что это кабеля.
Раскатка провода
К монтажу СИП приступают после установки опор ВЛИ с закрепленными на них зажимами.
На анкерных опорах, несущих усилие натяжения проводников, устанавливаются анкерные зажимы, на расположенных между ними промежуточных опорах — поддерживающие зажимы.
Монтаж кабеля СИП начинается с его раскатки. Для этого последовательно выполняются следующие действия:
- На всех опорах анкерного пролета, на котором монтируется провод, устанавливаются специальные раскаточные ролики. На крайних, анкерных опорах, ролики крепятся с помощью ремня, на промежуточных опорах ролики подвешиваются на крюк в проушины для поддерживающих зажимов;
- За одной из крайних опор пролета устанавливается барабан с проводом. Располагается он в вертикальном положении на специальных подставках, позволяющих ему вращаться в процессе раскатки. Для того, чтобы провод входил в ролик под более пологим углом, барабан рекомендуется устанавливать от опоры на расстоянии, не менее ее длины;
- С другой стороны монтируемого пролета располагается барабан, на котором намотан трос-лидер, обычно представляющий собой синтетический канат диаметром 10–12 мм, в зависимости от способа раскатки (ручная, механизированная);
- Далее осуществляется ручная раскатка троса-лидера. Эта операция производится путем последовательного подъема на каждую опору, заправкой троса в ролик и дальнейшей его протяжки;
- После подъема на последнюю опору, трос-лидер соединяется с СИП посредством специального чулка и вертлюга, препятствующего закручиванию провода в процессе раскатки.
На этом подготовительные процедуры заканчиваются, и начинается собственно раскатка провода. Трос-лидер медленно, без рывков вытягивается в обратную сторону. При механизированной раскатке, работает сматывающее устройство барабана, приводимое двигателем внутреннего сгорания с редуктором, трос-лидер также может вытягиваться вручную.

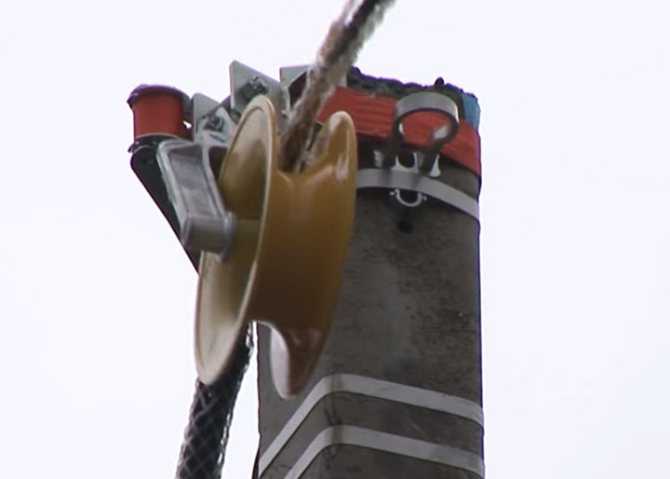

В процессе раскатки, провод, следуя за тросом-лидером, поднимается на опору и занимает его место на роликах. Ролики и барабаны должны быть расположены так, чтобы при раскатке не происходило трения провода по земле, опоре и другим конструкциям. Недопустимо применение технологии, при которой провод раскатывается на земле, а затем поднимается на опору.
Преимущества применения
Сечение СИП провода позволяет выдерживать высокие токовые нагрузки.
Благодаря этому удается существенно продлить срок бесперебойной эксплуатации. Голые провода, в сравнении с данными, выходят из строя намного чаще. Они уже не могут в полной мере справиться с запросами электроэнергии, которые выдвигают крупные города. На первом этапе выбора следует произвести расчет сечения. Оно напрямую зависит от количества нагрузки.
При этом вероятность ее потери сводится к минимуму. Среди дополнительных достоинств следует отметить дешевизну прокладки кабеля
. Такой монтаж обойдется в несколько раз дешевле, особенно если провести сравнение со стандартными проводами.
Перед подбором необходимого материала следует разобраться, какие бывают кабели и от чего зависят их эксплуатационные мощности.
На сегодняшний день СИП вариант используется сразу в нескольких бытовых и промышленных
отраслях. Он прослужит намного дольше обычного варианта. Именно поэтому владельцу удастся существенно сэкономить.
Однако важно правильно сделать расчет сечения. В таком случае потребляемой мощности хватит для освещения выбранного объекта
Благодаря тщательной изоляции и широкому выбору сечений удается предотвратить короткое замыкание в процессе эксплуатации. Такая негативная ситуация наблюдается также в том случае, если провода запутываются в ветках
При монтаже важно использовать мастеров с большим опытом работы в данной сфере
Предварительно лучше всего проверить их квалификацию.
Дополнительной экономии удается добиться также из-за того, что нет необходимости использования изоляционного материала. Для установки следует применять только специальные опорные напряжения, которые смогут выдержать требуемую нагрузку.
СИП-кабель – инновационная альтернатива «голому» кабелю. Он прошел несколько ступеней усовершенствования, поэтому активно внедряется сразу в несколько сфер жизни человека.
Источник
Подключение к счетчику или автомату
Собственно ввод в счетчик выполняется так же, как и при использовании обычного кабеля. Концы проводов зачищаются от изоляции на 25–30 мм, в зависимости от глубины клеммных колодок счетчика, вставляются в отверстия клемм и зажимаются контактными винтами. Следует заметить, что с точки зрения безопасности, а также удобства монтажа, более предпочтителен вариант, когда осуществляется подключение СИП к автомату, установленному перед счетчиком. В клеммы современных автоматических выключателей модульного типа провод можно заводить непосредственно, если выключатель имеет клеммы с креплением «под болт», лучше применить наконечники.
Активное и индуктивное сопротивление СИП-3 1х50 и 1х120. Спасибо!
Войди или зарегистрируйся, и получай уведомления об ответах на свои вопросы
Наши специалисты ответят Вам на все интересующие Вас вопросы
Нужна помощь эксперта? Мы здесь, чтобы помочь вам!
Активное и индуктивное сопротивление СИП-3 1х50 и 1х120. Спасибо!
Здравствуйте. Электрические параметры самонесущих изолированных проводов СИП-3 указаны ниже: 1. Активное сопротивление жилы: — СИП-3 1х50 — 0,923 Ом/км — СИП-3 1х120 — 0,369 Ом/км 2. Индуктивное сопротивление: — СИП-3 1х50 — 0,299 Ом/км — СИП-3 1х120 — 0,278 Ом/км
Здравствуйте, уважаемый Moderator! Приведите также, пожалуйста, удельные активное и индуктивное сопротивления для проводов СИП-3 1х35, СИП-3 1х95, СИП-3 1х185, СИП-3 1х240.
Да, и неплохо бы ещё допустимую токовую нагрузку на весь ассортимент СИП-3. Заранее благодарен
Здравствуйте! Сопротивление проводов СИП-3 (Ом/км): активное: 1х35 — 1,262; 1х95 — 0,466; 1х185 — 0,241; 1х240 — 0,188; индуктивное: 1х35 — нет данных; 1х95 — 0,284; 1х185 — 0,268; 1х240 — нет данных.
Длительно допустимая токовая нагрузка проводов СИП-3, А: c номинальным сечением основных жил, мм² — 35 / 50 / 70 / 95 / 120 / 150 / 185 / 240 защищённых проводов на 20 кВ — 200 / 245 / 310 / 370 / 430 / 485 / 560 / 600 ; защищённых проводов на 35 кВ — 220 / 270 / 340 / 400 / 460 / 520 / 600 / 670 .
Источник
Применение провода СИП:
СИП-1 Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов I и II по ГОСТ 15150.
СИП-2 Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.
СИП-3 — Для воздушных линий электропередачи на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) И 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150,в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.
СИП-4 Предназначен для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха II и III по ГОСТ 15150.

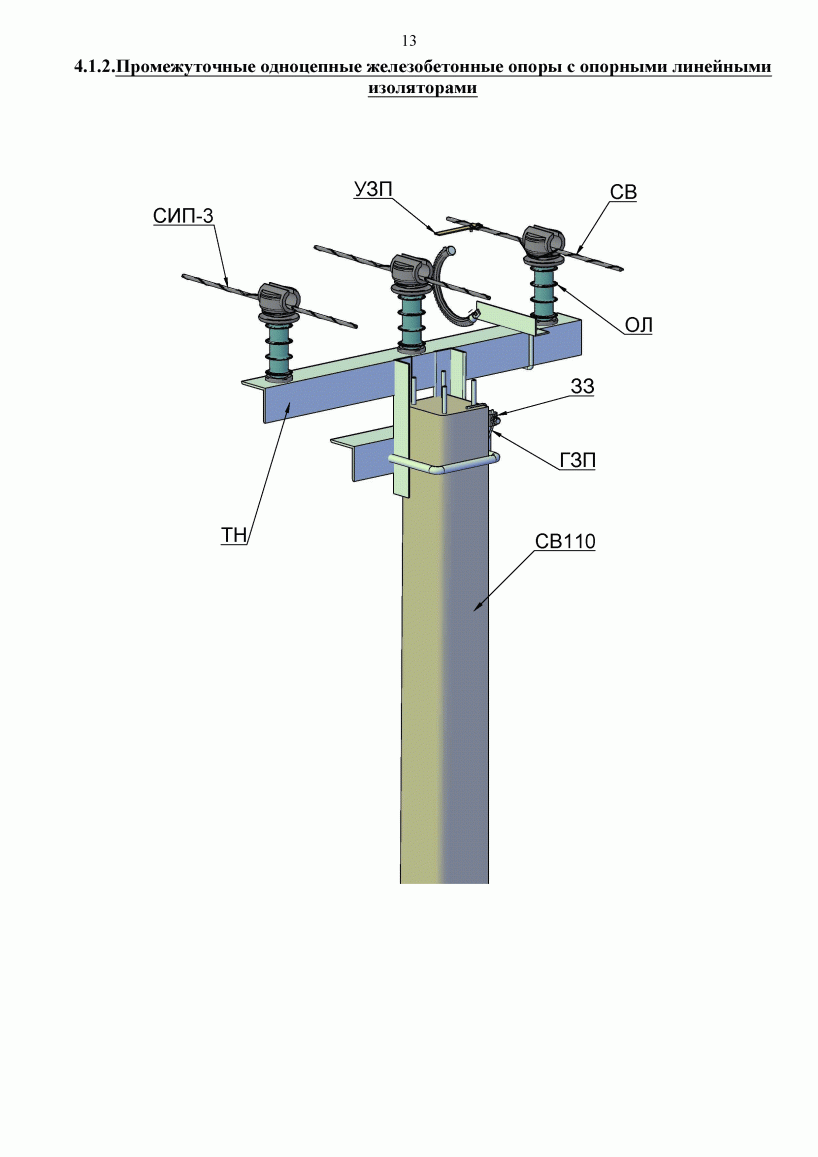

Разновидности крепежа для СИП
Для прокладки самонесущего провода используют следующие крепежные элементы:
- промежуточные поддерживающие зажимы;
- кронштейны для крепления анкерных зажимов;
- кронштейны для крепления промежуточных зажимов;
- анкерные кронштейны для проводов энергопотребителя;
- анкерные зажимы для изолированной несущей нейтральной жилы;
- анкерные зажимы для проводов энергопотребителя;
- монтажные крюки;
- крепежную ленту (лента должна быть из нержавейки);
- скрепы из нержавейки;
- бугели из нержавейки;
- стяжки крепежные;
- фасадные крепления для СИП;
- вязки спиральные.
Хомуты
Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.
Анкерные зажимы
С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу. Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.
Фасадные и столбовые кронштейны
Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.
Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

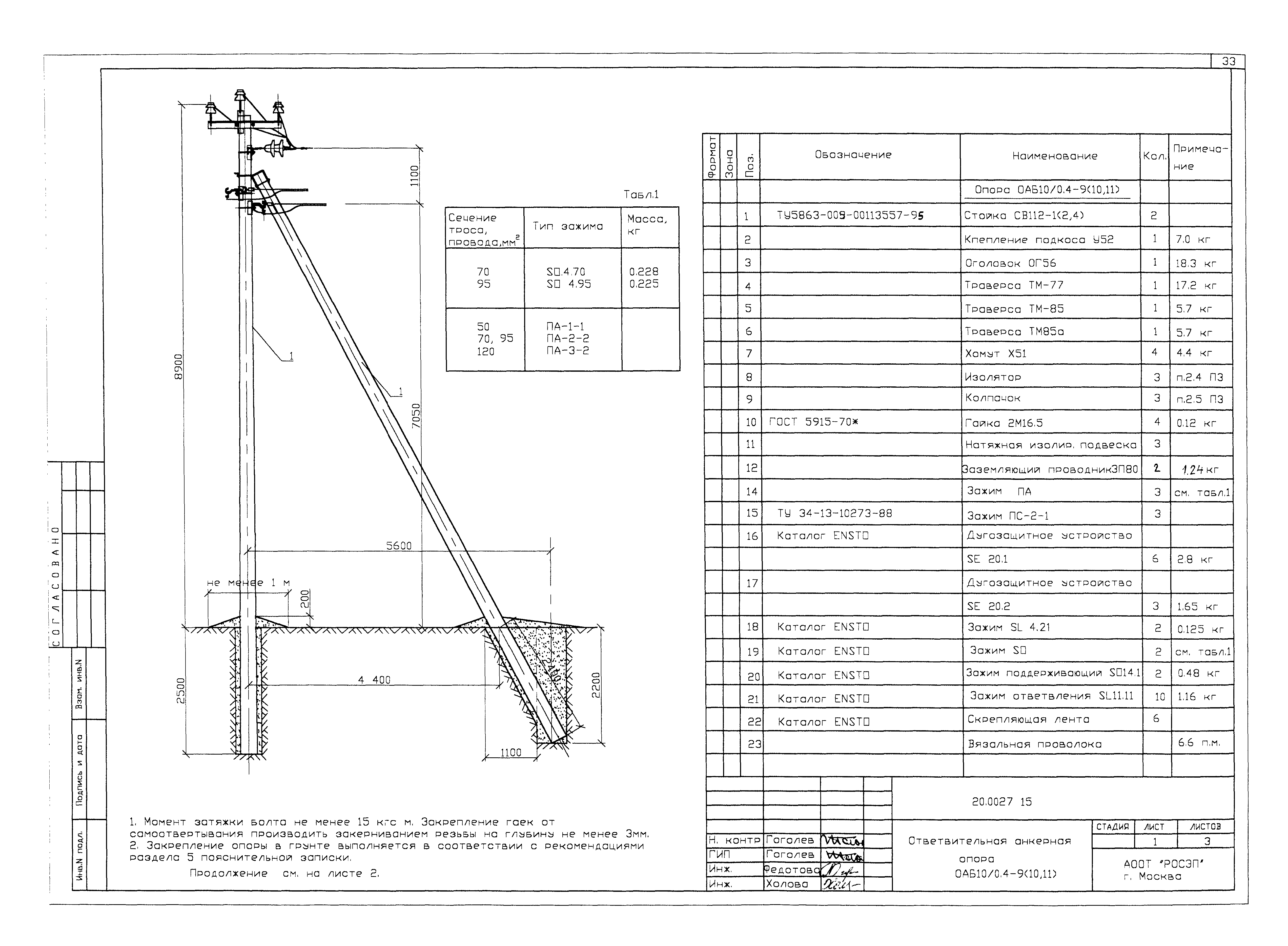

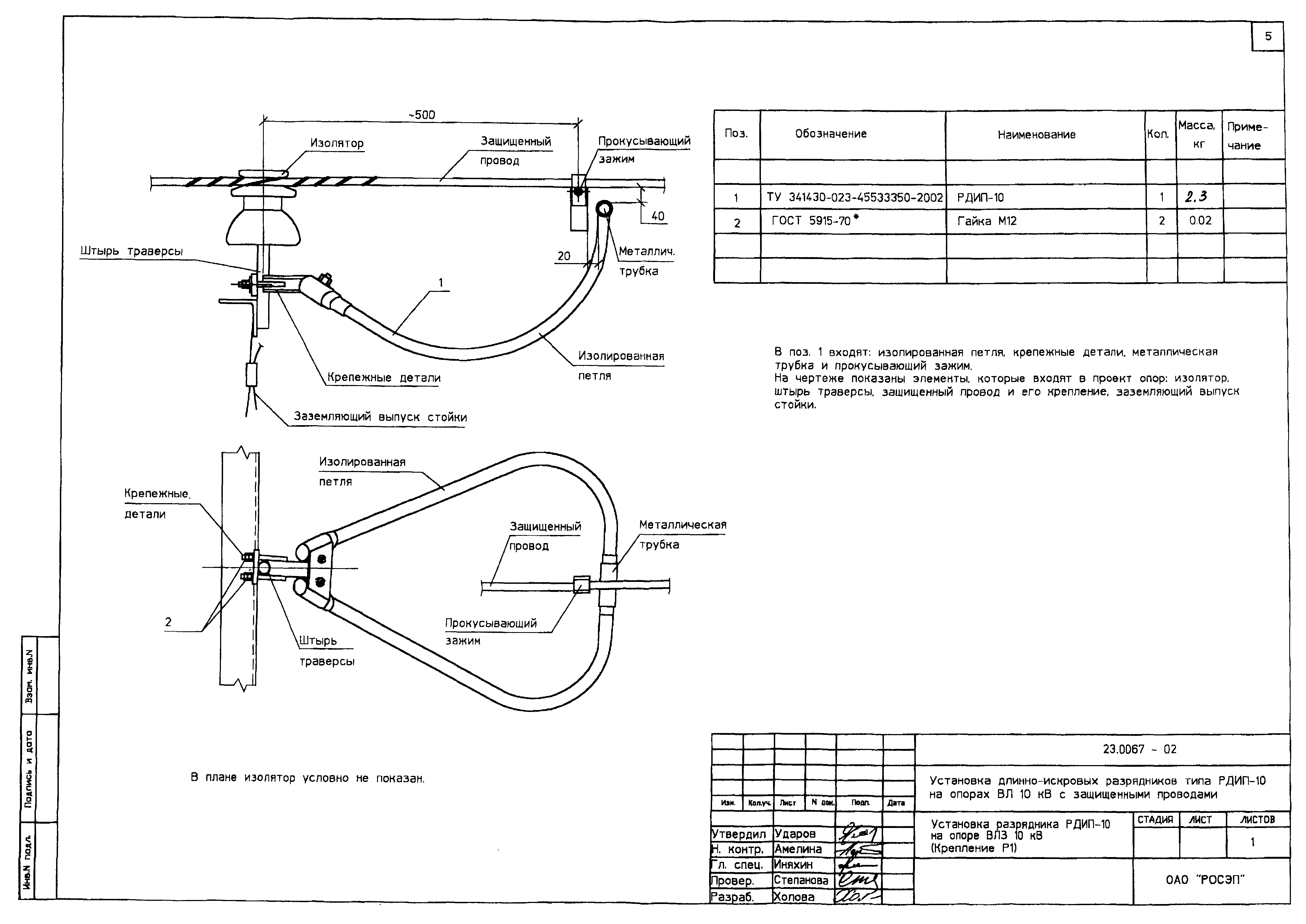

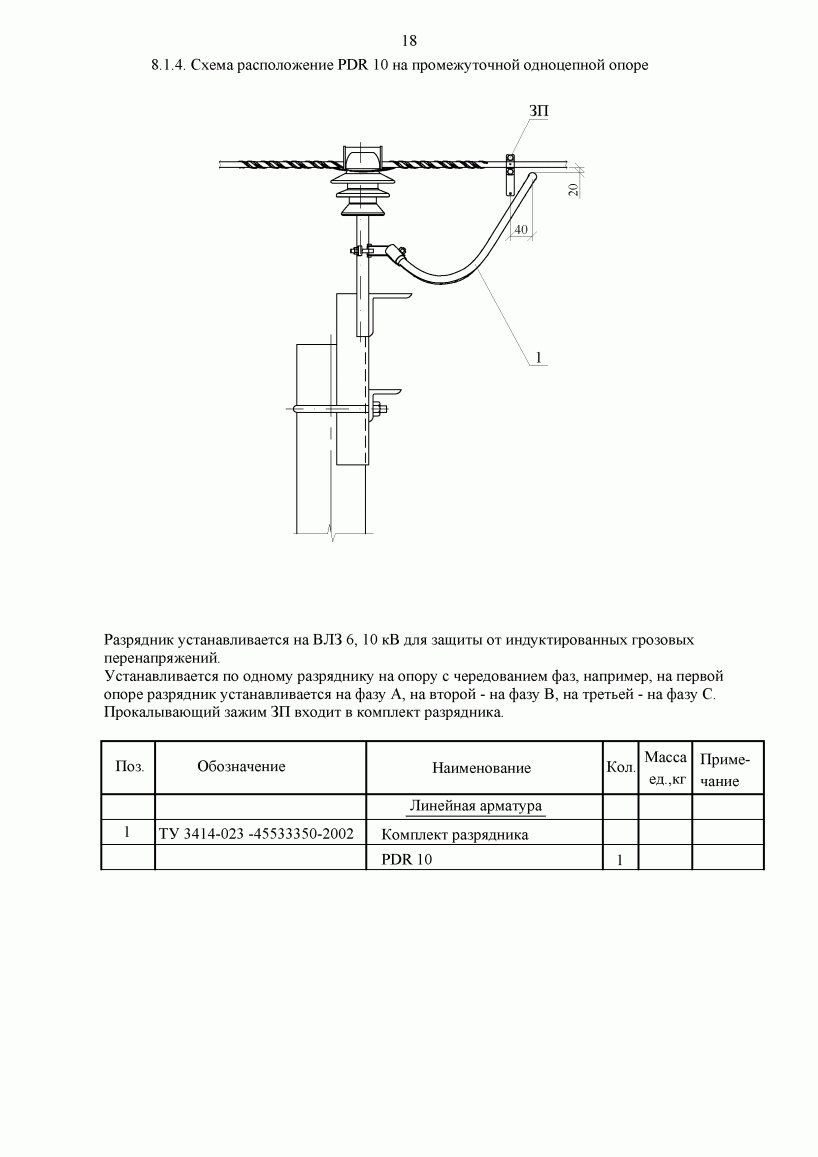

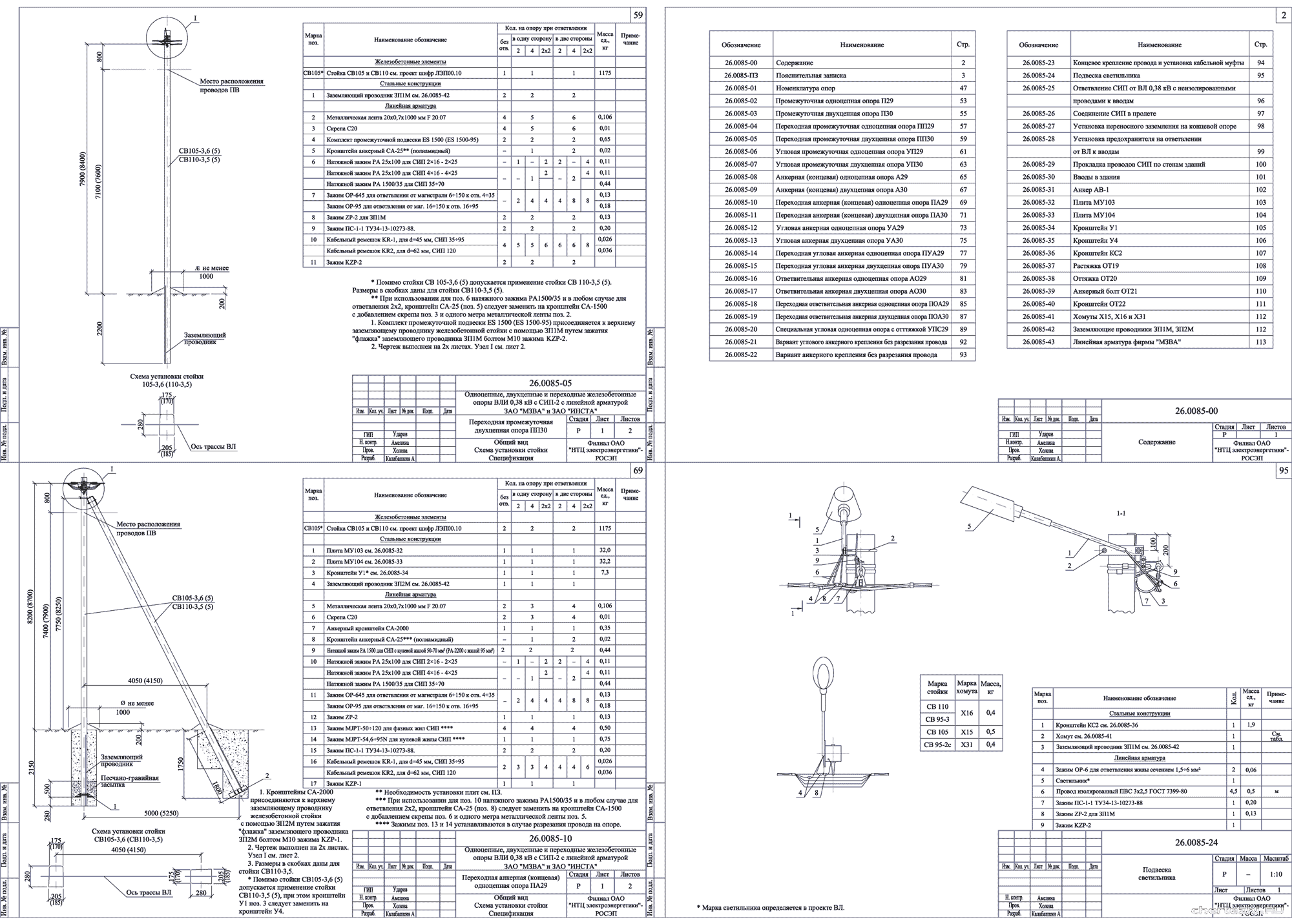

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.
