Ошибки электриков

Методы соединения проводов на участках неисправной проводки

Существует много проверенных способов надежного соединения и наращивания проводов:

• Самый простой скручивание оголенных концов;
• Использование соединительных колодок с винтовыми зажимами;

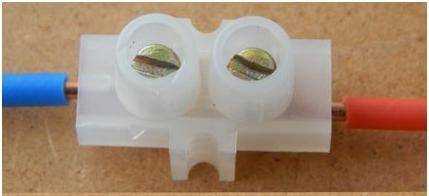

Фото №7. колодки с винтовыми зажимами

Эффективным способом соединения при наращивании проводов считается применение колодок WAGO, они обеспечиваю надежную передачу тока даже между проводами из различного металла.

Фото №8. Колодка WAGO

Существуют для соединения проводки специальные цилиндрические гильзы, в которые вставляются зачищенные концы проводов. Потом гильза обжимается специальным ключом или пассатижами. Перед соединением на один из проводов одевается термоусадочная изолирующая трубка, она натягивается на гильзу и подвергается термообработке. После чего герметично обжимает место соединения контактов.

Выполнение соединений в распределительных коробках

Все соединения или отводы проводов необходимо делать только в специальных распределительных коробках. Для соединения используют скрутку, пайку, сварку или специальные зажимы. Скруткой нужно пользоваться только в крайнем случае, а вот скручивать вместе одножильный и многожильные провода нельзя. Такая скрутка будет очень непрочной. При использовании винтовых зажимов многожильные провода нужно облудить.

Такой припой широко распространен, имеет невысокую температуру плавления и высокую прочность. Паять можно обыкновенным паяльником с мощностью не менее 65 Вт. Более слабый паяльник не сможет за короткое время прогреть место спайки, в результате нагреется большой участок, включая изоляцию, которая начнет плавиться. Слабый нагрев образует непрочное соединение, которое за короткое время разрушится самостоятельно. При пайке нужно использовать флюс. В большинстве случаев достаточно обыкновенной канифоли или ее раствора в этиловом спирте.

Слегка потемневшие от окисла провода можно паять при помощи бескислотного активированного флюса, например ЛТИ-120. Ни в коем случае нельзя использовать активный флюс, особенно хлористый цинк или любимую жестянщиками паяльную кислоту. Такой флюс требует тщательного смывания с места пайки для предотвращения разрушения проводов.

Для изоляции соединений нужна тканевая изоляционная лента или специальные пластиковые колпачки. Обычная ПВХ изолента от нагревания плавится или расползается, оголяя место скрутки, что может привести к замыканию.

Маркировка жил фазы, нуля и заземления

Прокладывая провода, не стоит забывать о цветной окраске жил. В дальнейшем это здорово поможет в поиске неисправностей и облегчит переделку. Принято красным, коричневым, черным или белым обозначать фазный проводник, а синим – нулевой. Трехжильные провода имеют третью жилу желтого цвета с зеленой полосой. Она предназначена для подключения заземления. Для розеток требуется именно трехжильный провод. Большинство электроприборов комплектуется сетевыми шнурами с евровилкой, которая предусматривает розетку с заземляющими лепестками (синяя стрелка на рисунке).

Евровилка

Довольно часто можно встретить ситуацию, когда для осветительной электропроводки употребляется провод ШВВП или ПВС. Такие провода рассчитаны на применение в удлинителях переносных приборов, но не для монтажа. Электропроводку следует вести проводом ВВГ, специально для этого предназначенным.

Отсутствие схемы

Довольно часто электромонтер перед укладкой проводки не составляет никакой схемы, а делает все на глаз, проводя расчеты по ходу дела. Через несколько лет, когда вы решите повесить картину или книжную полочку, то можно и не вспомнить, где в стене идут провода и попасть сверлом именно в кабель (закон подлости еще никто не отменял). Лучше всего нанести схему расположения кабелей (или попросить сделать это электрика, если у вас работает наемный рабочий) на бумагу и хранить ее в документах. Также благодаря схеме получится четко рассчитать длину проводников, количество розеток и т.д.

Если же так случилось, что вы забыли где идет кабель, или купили квартиру и у старых хозяев нет схемы разводки проводов, тогда вам понадобится детектор скрытой проводки. Например, детектор Mastech MS6906 позволяет отыскать проводку на глубине до 7.5 см.

Методика проверки состояния электропроводки

Кабель с неисправной изоляцией

Проверку проводят в нескольких случаях – после начальной прокладки электрики, после покупки помещения, в случае неисправностей. Способов проверить электропроводку в квартире несколько. Каждый помогает в определенных случаях.

Проверка неисправности изоляции

Изоляционный слой – его качество и состояние – имеет влияние на работу электрики. Неполадки могут появиться при изготовлении, транспортировке, эксплуатации. Основные способы проверить электрику в квартире на изоляцию:

• периодические, самостоятельные или с помощью профессиональных электриков;
• автоматические, через специальные устройства в течение всего технического цикла.

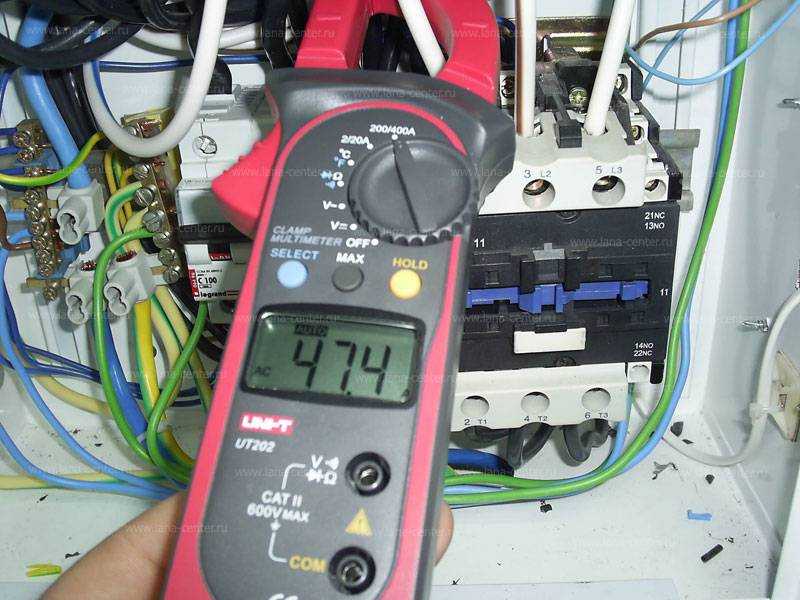

В первом случае используется мультиметр. Обязательна оценка внешнего состояния всех доступных кабелей. Изоляцию проверяют через измерение и испытание. В многожильных проводах проверяют отсутствие замыканий между ними, соединяя их поочередно.

Проверка целостности отдельного куска провода

Обрыв провода – одна из самых распространенных проблем с проводкой. Причин может быть масса, способы проверки зависят от того, какой кабель нужно исследовать:

1. Отрезной (провод лежит на столе) – касаются щупами обоих концов (параметры на «Ом» или «Ω», значение 1000 Ом). При неисправности прибор покажет EL или очень большое число.
2. Скрытая проводка – провода обесточиваются, отделяются от приборов, концы соединяют отдельным проводом, чтобы получилась целая цепь для проверки. Далее исследуют мультиметром каждый.

Определение наличия короткого замыкания

Зная, как работать с мультиметром и как проверить электропроводку в квартире, можно найти место короткого замыкания. Иногда устройства отключаются без очевидных причин. Необходимо выяснить наличие или отсутствие контакта.

Короткое замыкание – это соединение нулевого и фазного проводов без соответствующего сопротивления. Таким образом достаточно проверить только эти два кабеля. Кроме обесточивания удаляют выключатели, отключают лампы, приборы. Проверяют в распределительном коробе или неработающей розетке.

Какие ошибки совершают при проведении электромонтажных работ?

Каждому домашнему мастеру, планирующему выполнить своими силами подобные работы, необходимо понимать: собрать схему электрооборудования и подключить между собой устройства и элементы цепи, достаточно легко и просто. Тем не менее, допуск малейшей ошибки может привести к перегреву электропроводки, короткому замыканию и т.п.

Более того, от ошибок не застрахован даже опытный мастер, электрик со стажем. Поэтому специалисты достаточно давно поняли, что для обеспечения надежного и безопасного монтажа либо ремонта, необходимо для каждого отдельного участка разрабатывать операционные технологические карты. В таких картах прописывается строгая последовательность выполнения всех операций. Все что остается сделать работнику – выполнить все действия последовательно, шаг за шагом. А мастер должен проверить правильность монтажа (ремонта) и соблюдение техники безопасности.

Меры безопасности

Важно помнить, что прозвонка — это работа с электричеством

Поэтому нужно соблюдать осторожность при данной процедуре. Правила следующие:

Правила следующие:

• Использовать крокодилы, которые повышают надежность контакта.
• Отключить цепь от электросети перед тем, как производить прозвонку, при этом удалить нужно даже батарейки.
• Не допускать прикосновения руками к участкам кабеля (провода).

Нельзя касаться руками проводов

Есть ряд наиболее часто допускаемых ошибок:

• Неправильная установка режимов измерения на приборе.
• Некорректное подключение щупов.
• Несоответствие напряжения требуемым параметрам.
• Путаница со шкалами приборов.

Важно вовремя устранить неисправность

Прозвонка кабелей и проводов является неотъемлемым этапом проведения электромонтажных работ. У этой процедуры двоякая цель: либо проверить провод (кабель) на отсутствие каких-либо проблем, либо определить место пробоя. Существует достаточно большое количество способов произвести прозвонку. Для этого можно использовать профессиональные приборы (тестер и мультиметр).

Также возможно ее проведение при помощи подручных средств

При этом важно помнить, что прозвонка подразумевает под собой работу с электричеством. Это накладывает необходимость соблюдения достаточно строгих правил техники безопасности

Если такие правила четко соблюдаются, то вероятность травм минимальна. Сама же прозвонка позволит минимизировать риск повреждения оборудования, которое зачастую бывает очень дорогостоящим.

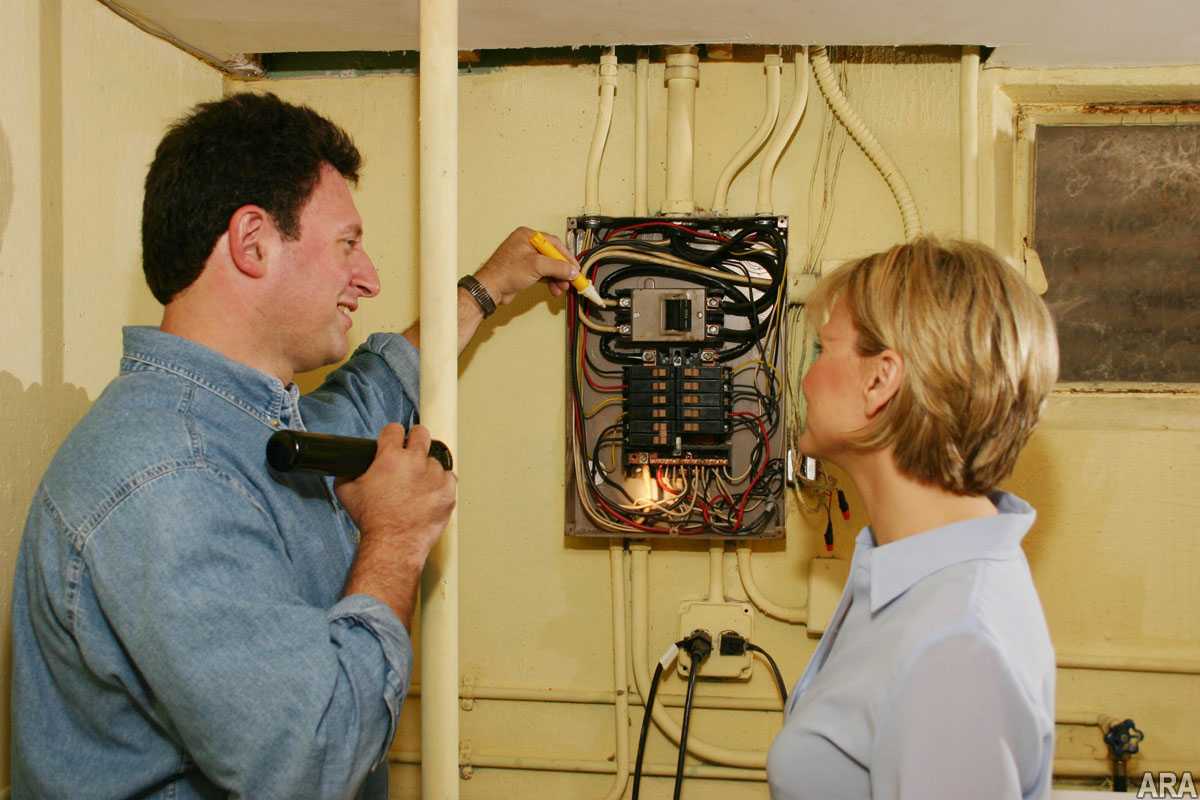

Обследование проводов

В процессе капитального ремонта помещения, электропроводка, как правило, заменяется целиком.

При производстве косметического ремонта проводится обследование проводки с целью принятия решения о том, можно ли ее использовать в дальнейшем, и в течение какого срока возможна ее беспроблемная эксплуатация.

При малейших признаках, свидетельствующих о том, что электропроводка не отвечает требованиям нормативов, ее лучше заменить до начала отделочных работ.

Обследование заключается в осмотре и проверке проводов, розеток, выключателей, измерении сопротивления изоляции электропроводки.

Решение о замене проводки в помещениях принимается в случае выявления проводов и кабелей с алюминиевыми жилами. Такие кабели в настоящее время используются только для устройства наружной проводки.

Замена проводки необходима также в случае, когда сечение проводов не соответствует возросшей суммарной нагрузке электроприборов.

Участки цепей необходимо заменить, если по результатам осмотра выявлены повреждения кабеля механическим путем или из-за перегрева в результате перегрузки.

Замена провода или кабеля должна производиться по всей длине участка между распределительными коробками и электроустановочными приборами. Замена участков цепи необходима, если при проверке обнаружены соединения проводов вне распределительных коробок.

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

1. Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
2. При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
3. Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
4. При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
5. После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
6. Для этого используется заранее подготовленная отделочная штукатурка.

Устройство штроб (канавок) для укладки и крепления электропроводки

Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 — Схемы проводки для «Чайников»

Электромонтаж. Часть 2 — Способы соединения проводников

Электромонтаж. Часть 3 — Сварка проводников

Соблюдение правил при прокладке кабелей

Так как прокладка кабелей — дело серьезное и небезопасное, то нужно тщательно спланировать и рассчитать, где они будут проходить. Кроме инженерных и проектировочных работ, необходимо учитывать основные правила прокладки. Основным и главным правилом является отделение силовых кабелей от слаботочных информационных сетей. Кроме того, необходимо избегать локализированных электромагнитных наводок. Если не учитывать этих правил, силовые провода будут препятствовать беспрерывной работе предметов, которые обеспечивают слаботочные инженерные системы. Для правильной прокладки кабелей существуют основные нормативные документы, где все нюансы расписаны пошагово.

Проводной или беспроводной умный дом: преимущества и недостатки

Проводная технология для связи устройств использует провода, беспроводная – радиоволны.

Считается, что полноценный умный дом конструируется по проводной технологии, возможности беспроводной – скромнее.

	Проводная	Беспроводная
Преимущества	Значительно более надёжная.	Все преимущества относятся к рынку DIY (Do It Yourself — сделай сам) для небольших помещений:
Более скоростная.	Проще устанавливается. Можно после ремонта.
Больше возможностей по расширению системы, функционала.	Легко настраивается. Достаточно инструкций и советов.
Не работает с независимыми источниками питания, не зависит от них.	Дешевле.
Различает онлайн-статусы всех устройств, независимо от расстояния до них.	Быстро развёртывается, мобильность.
Больше подходит для крупных и сложных объектов, чем беспроводная.	Большой выбор беспроводных готовых устройств.
Гибкость перенастройки.	Не нужен сложный проект.
Нет необходимости в дальнейшем обслуживании.
Недостатки	Необходимость прокладки кабельной малоточной сети, что желательно делать до ремонта. Кабельную сеть не очень хорошо пропускать под плинтусом или проложить по потолку.	Управляющий пульт не обеспечивает обратную связь с датчиками, пользователь не получает информацию о выполнении распоряжения.
Увеличение числа кабелей.	Ограниченный срок службы источников питания
Требуется высокая квалификация специалиста-установщика.	Если батарейки или пьезо-элементы разрядились – сбиваются все настройки.
	Качество связи зависит от внешней среды.
	Скорость зависит от нагрузки радиосети.
	Меньшая надёжность.
	Низкая безопасность – легко заглушается сигнал.
	Значительно уже функционал – освещение, сигнализация, защита от протечки, ряд бытовой техники – кондиционер, телевизор, сплит-системы.
	Монтаж на крупных, сложных объектах дольше по времени либо невозможен.

Тем не менее есть немало случаев, когда предпочтение отдаётся беспроводному умному дому. В таблице собраны факторы, отдающие предпочтение ему либо беспроводному дому:

Беспроводной	Проводной
Большая квартира, дом или офис (>100 м2).	Квартира либо помещение небольшие.
Нужна полноценная автоматизация.	Одна или несколько функций.
Не произведена отделка, можно делать каналы в стенах.	Отделка либо ремонт произведены. Без штробления стены кабель негде прокладывать.
Умный дом – желание более комфортной, экономной жизни.	Больше игрушка в пределах до 100 тыс руб.

Ошибки электриков, которые могут стоить жизни

В первую очередь это касается техники безопасности при работе с электричеством:

1. Работать нужно только в прорезиненных перчатках. Они не просто защитят ваши руки от порезов, но и помогут избежать межфазного замыкания. Особенно это касается тех электромонтажных работ, где присутствуют большие токи, свыше 3000 Ампер. Нечаянное касание оголённой рукой шины под напряжением, приведёт к неминуемому летальному исходу.

2. То же самое касается и защиты головы каской. При работе с большим током, обязательное условие, это каска на голове. Она обязательно по правилам должна быть без вентиляционных отверстий.

3. Руки электрика должны быть надёжно защищены длинными рукавами спецодежды. При работе с электричеством немудрено что-то заделать локтем, то, что проводит электрический ток.

4. Глаза и лицо электрика, также должны быть надёжно защищены от искр и ультрафиолета. Сегодня существуют надёжные щитки для этих целей.

5. Стоять на полу где осуществляются электромонтажные работы без прорезиненного коврика и в обычной обуви, нельзя. Обязательно следует использовать электроизолирующую обувь и коврик под ноги, который не даст провести электричество.

Виды информационных систем

В зависимости от функциональных предназначений и направлений по применению слаботочные системы делятся на следующие виды:

Пожарная сигнализация – эта информационная система применяется для определения точки воспламенения, и своевременного оповещения людей о возникновении пожара.

Все устройства, как правило, должны работать практически без отключений и аварий. Согласно правилам только техническое обслуживание слаботочных систем этого вида может быть единственной причиной их обесточивания.

Охранная сигнализация – эта слаботочная система представляет собой целый комплекс устройств, связанных между собой. Сюда входит пульт управления и набор датчиков, которые реагируют на определенные изменяемые параметры (движения, объема, появления тени и т.д.).

Также датчиками ведется контроль закрытого состояния окон и дверей, в охраняемых помещениях.

​

Видеонаблюдение и видео регистрация — эта информационная система состоит из схемы установленных в различных местах видеокамер и мониторного устройства, куда направляется видеосигнал.​

Диспетчеризация – эти слаботочные сети применяются для управления инженерными сетями и контролирования рабочего их состояния, которые относятся к целому комплексу зданий, находящихся на одной территории.​

Контроль доступа – при помощи этой информационной системы проводится контроль нахождения посторонних лиц на охраняемом участке или помещении.

Компьютерная сеть – эта слаботочная система представляет собой, связанную при помощи специальных кабельных линий и специальных устройств, единую схему компьютеров и оргтехники.​

Структурированная кабельная сеть – эта информационная система позволяет технически соединить в одно целое все вышеуказанные виды слаботочных сетей, для централизованного управления и контролирования их рабочего состояния.

Все виды информационных сетей, для обеспечения их бесперебойной работы, необходимо монтировать на объектах заказчиков по специальным утвержденным чертежам и схемам.

Проектирование слаботочных систем должны выполнять только специализированные организации, у которых имеются разрешения на это вид деятельности. Только так можно будет гарантировать надежность их работы.

Правильная слаботочка в квартире или как нельзя делать, ошибки электриков

Первая и самая распространённая ошибка связана с установкой большого количества розеток в телевизионной зоне. Многие электрики здесь руководствуются одним правилом — чем больше, тем лучше, которое опустошает карманы заказчика.

Часто для телевизора выводится 2-3 розетки 220 Вольт, несколько интернет розеток и одна антенная. В итоге приходится ставить минимум 5-6 подрозетников. Конечно же, электрику хорошо, он берет плату за каждую электроточку, а вот заказчику, не очень.

На самом же деле, в телевизионной зоне вполне достаточно 1 розетки на 220 Вольт, 1 интернет RJ45 розетки, 1 TV розетки и 1 фальш-розетки на случай необходимости вывода дополнительного кабеля, например, HDMI.

Таким образом, вместо 6 розеток под телевизор мы получаем всего 4 или даже 3 розетки. Экономия налицо!

Слаботочку в штукатурку — так делать нельзя

Ещё одной ошибкой является замуровывание слаботочки в штукатурку, причём многие это делают вместе с основными проводами, по которым проходит напряжение 220 Вольт.

Помимо того, что в дальнейшем не будет возможности заменить слаботочку без нарушения отделки стен, так ещё и существует риск возникновения наводки из-за того, что слаботочка располагается в непосредственной близости с основной электропроводкой.

Ну и, конечно же, это эстетика, о которой многие электрики просто напрочь забывают. Совсем некрасиво и некорректно по отношению к заказчику оставлять свисающую по стенам слаботочку, от одного устройства к другому.

В данном случае рекомендуется не забывать про закладные, кабель-каналы, да и вообще многие другие средства, которые помогут замаскировать провода на стенах.

Нужен ли для слаботочки отдельный щит

Как оказывается, многие электрики либо не знают, что для слаботочки рекомендуется ставить отдельный щит, либо не хотят его устанавливать. В случае же расширения количества устройств и самой слаботочной сети, возникает множество различных неудобств.

Кроме того, где будут размещены свитч, роутер, блоки питания для них и т. д., как не в отдельном слаботочном щите?

Именно по этой причине не стоит отказываться от установки щитка для слаботочки. Причём для обеспечения бюджетных требований нужен слаботочный щит минимум с 36 модулями.

Каким кабелем тянуть слаботочку (интернет)

Ну и на счет кабеля для слаботочки (интернет), поскольку практически везде используется кабель CAT5e, который способен пропустить не более 1 Гбит/с, а на самом деле не больше 800 Мбит/с. Однако с учетом постоянно растущих мощностей, этого в дальнейшем может оказаться мало.

Поэтому предусмотрительные электрики при монтаже слаботочек используют хороший интернет-кабель CAT6 или CAT6a.Такой кабель имеет большую пропускную способность, он толще, а, следовательно, и прочнее. Также необходимо выбирать тот кабель для слаботочки, который не имеет в своей маркировке надписей ССА.

Надпись ССА в маркировке означает, что жилы кабеля не медные, а всего лишь омеднённые. Кстати, проверить данный факт достаточно просто, нужно лишь иметь под рукой зажигалку, чтобы была возможность опалить жилу кабеля. Если при нагревании жила лишь покраснеет, то она медная.

Что нужно проверять

Устройство мультиметра

С помощью мультиметра проверяют приборы – лампы, выключатели, розетки – и электропроводку. Проводят измерения как локально, так и во всем помещении.

Как работает мультиметр

На внешней панели находится дисплей и переключатель. Цифры показывают исправность, силу напряжения. С внешней стороны расположены следующие обозначения:

• OFF – вкл/выкл;
• ACV – напряжение (переменное);
• DCV – напряжение (постоянное);
• DCA – ток (постоянный);
• Ω – показатель сопротивления.

Есть разъемы для щупов и для тестирования транзисторов.

Проверка цепи на обрыв

Прозвонка – это способ выяснить, проходит ли ток по проводам. Мультиметр подсоединяют, пускают разряд. Прибор показывает сопротивление. Если обрыв отсутствует, устройство издаст звуковой сигнал, а экран покажет нули.

Уровень сопротивления зависит от длины кабеля. Между проводами многожильного кабельного изделия контакта быть не должно – это проверяет мультиметр.

Проверка целостности проводника

Отследить цельность кабеля можно с помощью мультиметра

При этом неважно количество пропускаемого тока – напряжение либо проходит, либо нет. Погрешность измерения не важна

Многожильный провод сначала разделяют, затем проверяют каждый щупами. Если все исправно, прибор издаст звуковой сигнал, а между отдельными жилами будет отсутствовать замыкание.

Если автоматы не сработали

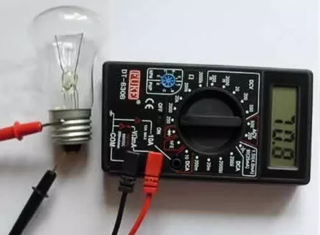

Проверка лампочки

Иногда неполадки появляются из-за скачка напряжения и автоматического отключения автоматов на счетчике. Если на щитке все во включенном режиме, неисправности следует искать в патроне, осветительном устройстве и выключателях.

1. Проверяют напряжение на автомате.
2. Устройство тестируют на исправность – закорачивают концы проводов.
3. Извлекают лампу из патрона.
4. Одним щупом касаются цоколя, другим – центра.
5. Если появился сигнал и значение на экране кроме 0 или 1, устройство исправно.
6. Проверяют патрон – разбирают прибор, проверяют целостность контактов, проводов.
7. Проверяют выключатели – снимают защитную крышку, откручивают болты, вытаскивают из стены; проводят осмотр; концы мультиметра подсоединяют к контактам – если появился звук и значение, устройство исправно.

Подобная проверка позволит выявить неисправности в устройствах (лампы, розетки и другие).

Если автомат сработал

Распределительная коробка

В первую очередь обесточивают жилье через отключение общеквартирного автомата. Выполняют следующие действия:

1. Отверткой отсоединяют проводник.
2. Отвинчивают лампу накаливания из патрона.
3. Касаются одним щупом проводника, другим «нуля».
4. Если появляется сигнал, электрика закорочена;
5. Необходимо найти распределительную коробку вверху, под потолком.
6. Разделяют провода, проверяют щупами, затем снова проверяют кабели на щитке квартиры.

Если сигнал зазвучит при проверке от щитка до коробки, значит проблема на этом участке. Если нет –проверка продолжается.

Проверка розетки

Для тестирования розетки подойдет любой мультиметр – аналоговый и цифровой. Прибор позволит выявить работоспособность и уровень напряжения. Измеритель подготавливают – включают, устанавливают ручку на переменное напряжение. Для бытовых помещений подойдет уровень 750 Вольт.

Когда на экране высветятся три ноля, вставляют щупы в отверстия (красный слева, черный справа). Стандартное напряжение – 220 Вольт. Значение может отличаться в пределах 10% (по ГОСТу).

Совместная прокладка

Совместная прокладка электрического кабеля и слаботочного в одной штробе или линии по потолку, естественно не желательна. «Правильная слаботочка» не тянется вдоль силового электрокабеля на расстоянии ближе 20 см.

Но это в теории. В реалиях приходится довольствоваться принципом разумной достаточности.

Когда речь заходит про обычную квартиру, где такая совместная трасса не превышает 10 метров (тем более в гофре, а не пучком), бессмысленно заморачиваться и разносить кабеля друг от друга на такие расстояния.

Правда речь здесь в первую очередь идет про интернет и телевидение.

С пожаркой и охранными системами все гораздо строже. Там “принцип разумной достаточности” уже не работает.

Ошибка №8
Кабель СКС (интернет, связь, видео и т.п.) не может быть уложен в стену без гофры, если это не специализированный кабель с защищенной оболочкой.

Все наиболее распространенные кабели СКС рассчитаны на укладку в лотки, кабель-каналы, гофру и не должны соприкасаться со штукатурными растворами. Кто вынимал хоть раз старый слаботочный кабель из-под штукатурки знает о чем разговор.

Что касается влияния электрики на оптику (ввод в квартиру), то на этот кабель плохо влияет разве что радиация

При этом не забудьте на стадии монтажа оптического патч-корда защитить его колпачком-заглушкой.

Хранить его в открытом состоянии, тем более при ремонте квартиры, когда вокруг пыль и грязь, категорически запрещено.

Случайная царапина или пылинка, и вызов инженера от провайдера с последующей диагностикой и заменой линии вам обеспечены.

А еще не стоит пялиться в торец волокна незащищенным взглядом. “Пиксели” на сетчатке глаз лишними не бывают

«Зашивание» винтовых клеммников в стену

Иногда места соединений проводов необходимо спрятать в стену, а не выводить в распредкоробку. Некоторые электрики соединяют провод винтовым клеммником, чего делать нельзя. Винтовой клеммник нуждается в периодической подтяжке болтового соединения (примерно раз в 1-1.5 года), а сделать это, предварительно «зашив» его в стену без разрушения последней, нельзя. Если же просто о нем забыть, то через время контакт в зажиме ослабнет, начнет подгорать и может произойти пожар. Именно поэтому клеммные зажимы рекомендуется устанавливать именно в распредкоробках, куда всегда будет доступ для обслуживания.

Если необходимо спрятать соединения проводов в стену, то лучше всего использовать скрутку с дополнительной пайкой или сваркой. Также допускается обжим проводов гильзой. Если ремонт выполняете не вы, то предварительно проверяйте, что собираются «зашивать» в стену электрики.
