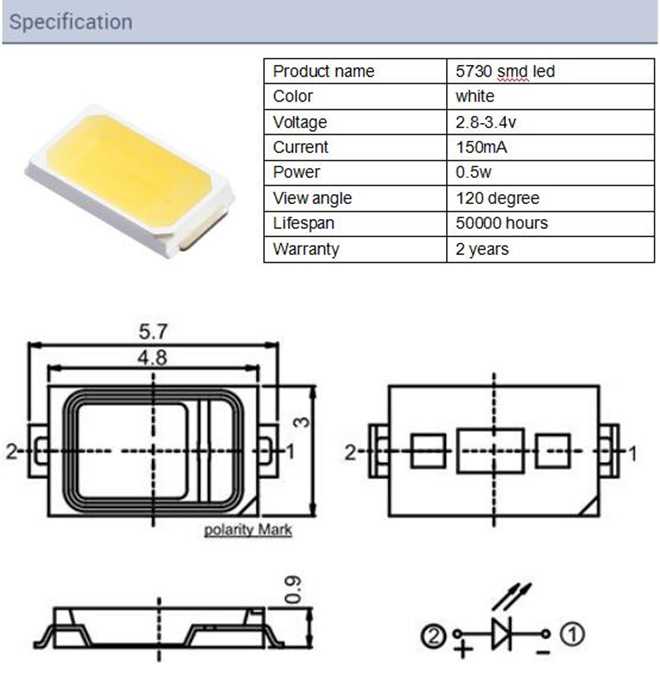

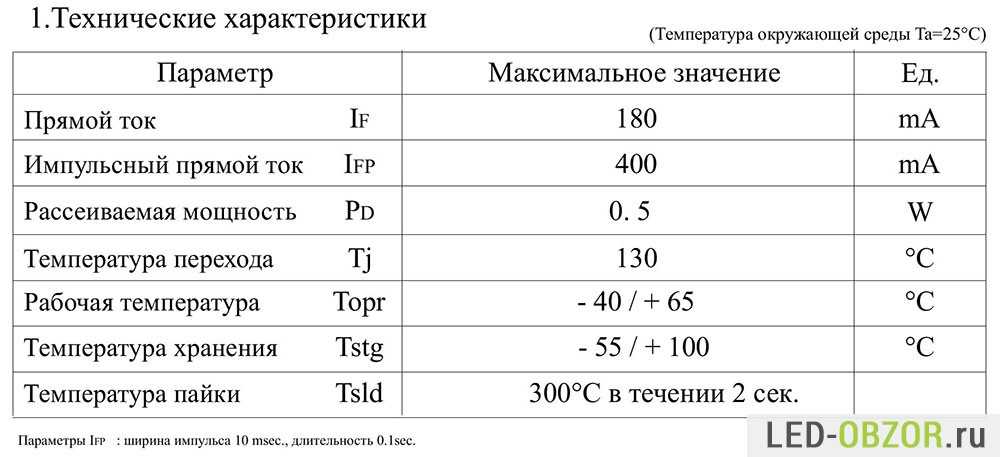

Особенности светодиодов smd 5730

Виды и режимы работы контроллеров

Контролер управления светодиодной лентой с помощью смартфона

Вид подбираемого контроллера определяется тем функционалом, который предполагается реализовать в конкретной ситуации. Простейшие устройства способны лишь на то, чтобы выбрать заданный цвет и настроить несложные световые эффекты. В более «продвинутых» моделях предусмотрена функция программирования на изменение цвета и дополнительные эффекты. Они располагают разъемом под flash-память, а также способны реагировать на освещенность в помещениях и на улице. Ознакомиться с полным функционалом можно в инструкции пользователя.

Известна разновидность bluetooth-контроллера, позволяющая управлять светодиодной лентой посредством пульта. Некоторые образцы способны подключаться к системе «умный дом». Светодиоды в осветителе обычно имеют простейшее исполнение: для динамичности их свечения достаточно менять величину питающего напряжения по всей длине ленты. В дорогих изделиях они управляются посредством цифровых систем, воздействующих на каждый диод в отдельности. Соответственно этим вариантам, контроллеры способны работать в двух режимах: аналоговом и цифровом.

Световой поток

Помимо мощности, дешевые диоды в лентах 5630, 5730 имеют и гораздо меньший световой поток. У китайских моделей он от силы достигает 7-12 люмен, а вот у брендовых доходит до 40Лм.

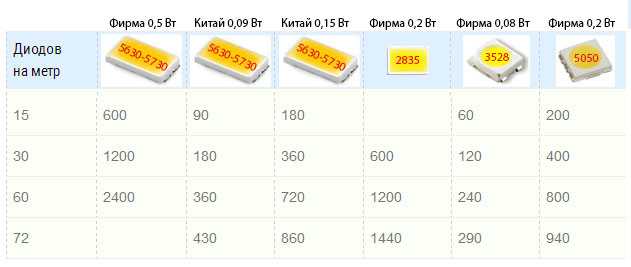

Таблица сравнения световых потоков (в люменах) светодиодных лент SMD 2835,3528,5050,5630,5730:

Как видно, качественная SMD 3528 может быть сравнима по своим показателям, с казалось бы такой мощной и яркой 5630

Поэтому всегда обращайте внимание на производителя лент и светодиодов

Одни из наиболее брендовых — это корейские Samsung и европейские Phillips.

Данные в табличке применимы для белого нейтрального света. А вообще SMD 5630, 5730 могут быть в трех разных «цветах»:

WW — теплый белый от 2700 до 3000К

NW — нейтральный белый от 3500 до 4500К

CW — холодный белый от 6000 до 6500К

В качестве основной подсветки в доме выбирайте более теплый цвет. Иначе свет будет как в операционной или в морге.

Холодный белый приемлем только в качестве локальной декоративной подсветки.

Если у вас монохромный вариант ленты, не RGB, то подключать ее можно напрямую к блоку питания. Никаких контроллеров приобретать не нужно.

Захотите регулировать и управлять уровнем освещенности — докупите диммер.

Такие яркие и мощные ленты как SMD 5630, 5730 лучше всего подключать с обеих сторон. Именно для этого и сделаны выводы проводов с двух сторон на бобинах.

А не для того, как считают некоторые, чтобы удлинять и припаивать к ним следующие 5 метров.

Для увеличения длины подсветки второй отрезок (после 5м), подсоединяют только параллельно, и никак иначе.

В противном случае по дорожкам пойдет такой ток, что могут отгореть контакты в местах соединений.

Имейте в виду, что у продавцов на Алиэкспрессе показатели с вероятностью в 90% отличаются от указанных в вышеприведенной таблице. И всегда не в лучшую сторону.

Характеристики просто завышаются без учета фактических данных.

Как маркируют LED-ленты

Принятие единой системы маркировки светодиодных лент назрело давно, но производители светотехнического оборудования между собой договариваться не спешат. Поэтому существует несколько различных параллельных способов краткого обозначения характеристик LED-полотен. Наиболее информативной выглядит маркировка вида RTW 2-5000PGS-12V-DayWhite 2x (3528, 600 LED,W). Расшифровка приведена в таблице.

RTW	Герметичная лента с фронтальным свечением
2	Заводская серия
5000	Полная длина бухты в мм
PGS	Способ герметизации (силиконовая оболочка, наполненная герметиком)
12V	Напряжение питания
DayWhite	Цвет свечения
2x	Двойная плотность установки светоизлучающих элементов
3528	Форм-фактор светодиода
600 LED	Полное количество LED
W	Цвет подложки (W-белый (white))

В этой системе не нашлось места как минимум двум важным параметрам, без которых выбор светотехнического прибора затруднен:

энергопотребление одного метра ленты (его можно лишь ориентировочно оценить по типоразмеру применяемых LED и плотности их установки);
степень защиты (здесь тоже можно сделать приблизительную оценку по способу герметизации).

Но эта маркировка выглядит наиболее подходящей для принятия в качестве стандарта или хотя бы основы для него.

Видео-блок дополнит сказанное выше.

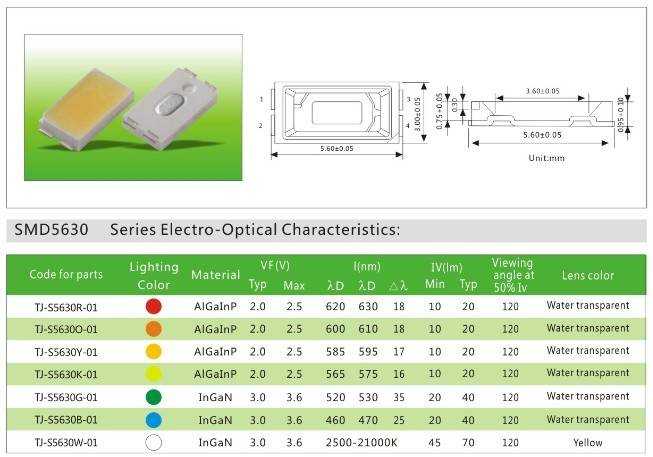

Сравнение SMD 5630, SMD 5730 и SMD 5050 от разных производителей

Сравнения проводил на основе официальных samsung чипов и трех компаний из поднебесной. Цветовая температура всех образцов — 3000К. Одна компания более-менее известная, другая — «средней руки», третья не известная (гаражная). Начнем с SMD 5630. И посмотрим на Datasheet SMD 5630 от этих компаний.

Samsung SMD 5630	Sanan SMD 5630( широко известная контора )	Songxin light	GZCL
Световой поток, лм при 65 мА	20,5-26,5 в зависимости от модификации	20-22	22-24	26-28
Мощность	0,5	0,5	0,5	0,5
Ток, мА	65-150	65-150	65-150	65-150
Напряжение, В	2,7-3,2	2,7-3,2	2,7-3,2	2,7-3,2
Размер	56х30х0,8	56х30х0,8	56х30х0,8	56х30х0,8

По первым данным видим, что неизвестная китайская GZCL просто «сверхяркие» люмены нам гарантирует. Верится с трудом, но обязательно сделаем замеры. В остальном мы не видим ничего сверхестественного. Где-то характеристики больше, где-то меньше. Естественно, за эталон возьмем Samsung smd 5630. Замер будем производить при 65 мА, нас в первую очередь волнует только эта характеристика.

Измеренная характеристика	Samsung SMD 5630	Sanan SMD 5630( широко известная контора )	Songxin light	GZCL
Световой поток при 65 мА, лм	23	22	20	16

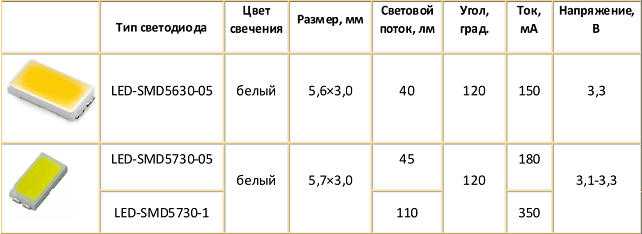

Теперь проведем сравнение LED SMD 5730 этих же компаний. Сначала сведем в таблицу datasheet от этих контор. Ничего нового мы тут не увидели) Последняя компания, скорее всего, завысила свои данные.

Характеристики	Samsung SMD 5730	Sanan SMD 5730( широко известная контора )	Songxin light	GZCL
Световой поток , Лм при 65 мА	25-28	25-28	23-25	28-32
Мощность, Вт	0,5	0,5	0,5	0,5
Ток, мА	65-150	65-150	65-150	60-150
Напряжение,В	2,7-3,2	2,7-3,2	2,7-3,2	2,7-3,2
Размер, мм	57х30х0,8	57х30х0,8	57х30х0,8	57х30х0,8

Измерим световой поток. Опять же, ничего нового не увидели… Последние представители завысили свои характеристики. Но в любом случае при 150 мА данный диод дает порядка 48-50 люмен. Что нельзя назвать плохим результатом.

Измеренная характеристика	Samsung SMD 5630	Sanan SMD 5630( широко известная контора )	Songxin light	GZCL
Световой поток при 65 мА, лм	28	25	23	23

Ну и для полной картины сравним SMD 5050 от этих же компаний.

Характеристики	Samsung SMD 5050	Sanan SMD 5050( широко известная контора )	Songxin light	GZCL
Световой поток , Лм при 150 мА	18-20	18-20	17-20	20-23
Мощность, Вт	0,15	0,15	0,15	0,15
Ток, мА	65-150	65-150	65-150	60-150

На официальных datasheet мы получаем практически равноценные данные. Проведем замеры и получаем следующую картину… Практически все характеристики находятся в одном диапазоне. Но тут же возникает вопрос о цене. Samsung дороже всех других на порядок. А стоит ли платить больше, если получаем один и тот же результат.

Измеренная характеристика	Samsung SMD 5630	Sanan SMD 5630( широко известная контора )	Songxin light	GZCL
Световой поток при 150 мА, лм	19	20	20	18

TDM Electric артикул SQ0331-0501

Основные характеристики:

Степень защиты — IP 20
Тип свечения — одноцветный
Цвет свечения — белый
Общая длинна — 1 м

Назначение. Умная подсветка предназначена для дополнительного освещения элементов интерьера, рабочих зон, подсобных и вспомогательных помещений.

Функционал и особенности. Изделие крепится с помощью магнитного диска на клеевой основе. Оно имеет в своем составе литий-ионный аккумулятор емкостью 1100 мАч, позволяющий выбирать место установки вдали от стационарных сетей. Его энергии хватает на 3 часа полной нагрузки. Команда на включение подается от датчика движения и освещенности. Можно использовать любой из трех режимов срабатывания:

только в темноте при обнаружении движения;
при любом движении вне зависимости от степени освещенности;
ручной пуск.

Продолжительность свечения в автоматическом режиме заблаговременно задается пользователем. Подзарядка выполняется через USB-разъем. Источником света служат 30 светодиодов SMD2835 с цветовой температурой 6000 К.

Комплектация. Набор состоит из ленты длиной 1 метр, силового кабеля и блока управления с аккумулятором.

Плюсы TDM Electric артикул SQ0331-0501

Автоматический режим работы.
Автономность.
Простой монтаж.
Качественные материалы.
Приемлемая цена.
Гарантия 1 год.

Минусы TDM Electric артикул SQ0331-0501

Слабая защита от влаги.
Необходимость периодической подзарядки.

Основные параметры

Двухрядная 5050 на 24В Перечислю основные технические характеристики, на которые следует обратить внимание:

напряжение питания;
световой поток;
тип установленного светодиода;
количество LED на 1м.;
степень защиты от воды;
одноцветная или многоцветная.

Сразу обращаю ваше внимание, что существует несколько видов под разные питающие напряжения:

12В, самый распространенный вариант;
24В, применяется реже, профессиональными монтажниками;
220В, режется кратно одному метру, питается прямо от сети 220 вольт, блок питания не нужен, требуется только дешевый выпрямитель.

Я буду рассматривать классический вариант на 12В вольт, напряжение пишется на около места разреза каждые 3 led элемента.

Светодиодные модули

Светодиодные ленты незаменимы, когда нужно обеспечить освещение или подсветку на большой длине. Разрезать на части можно только светодиодные ленты, не защищенные от влаги, то есть только те, которые предназначены для эксплуатации в помещениях. Влагозащищенные и влагостойкие светодиодные ленты без последующей герметизации разрезать недопустимо.

Для устранения этого недостатка созданы светодиодные модули, позволяющие осуществлять подсветку интерьера и световую рекламу легко, быстро и надежно. Область применения светодиодных модулей на практике ограничена только фантазией человека. Особенно удобны модули для подсветки в автомобиле. Достаточно подключить через предохранитель к бортовой сети и приклеить или закрепить саморезами модуль внутри салона автомобиля или с наружной его стороны.

Конструкция светодиодных модулей представляет собой неглубокую кроватку из пластмассы или металла, в которой установлена печатная плата со светодиодами. Сверху плата залита прозрачным силиконом. Таким образом, обеспечивается защита от воздействия влаги и брызг воды. Светодиоды подключены по такой же схеме, как и в светодиодной ленте, приведенной выше.

На внешней стороне дна кроватки имеется липкий слой, открыв который удалением защитной пленки, модуль можно фиксировать на любой плоской поверхности. Предусмотрена возможность крепления за проушины модулей с помощью саморезов. Все светотехнические и электрические расчеты, приведенные выше на странице для светодиодной ленты, справедливы и для светодиодных модулей.

Прямоугольные светодиодные модули продаются в виде блоков, на фото блок из 20 модулей.

Модули легко отделяются от блока по одному или группами. Электрически все модули уже соединены между собой. Достаточно подать питание на любой крайний из них и засветятся светодиоды на всех модулях. Блоки можно наращивать в любом количестве, соединяя их параллельно.

Какие ленты самые яркие

Самыми яркими считаются высококачественные светодиодные ленты европейских производителей

Рекомендуется обращать внимание на продукцию компаний Geniled, Sveteco, Cree и Joliet Technology

Использование ярких диодных элементов

Достаточно качественные модели российских производителей LEDCraft и LUX. Эти бренды выпускают добротную и разнообразную светотехническую продукцию в разных классах.

Также можно обратить внимание на некоторые китайские модели. Однако очень многие поставщики продают откровенные подделки, обладающие небольшим ресурсом и очень скромными техническими характеристиками

Среди самых ярких из представленных на рынке моделей можно выделить:

Arlight 010346 RT 2-5000 24V Warm2700 2x. Кристаллы с размерами 35х28 мм имеют светимость 4100 лм и способны работать около 50 тысяч часов. Хорошо защищены от внешних факторов.
Navigator 71 NLS-5050 RGB IP65 60LED. Трехцветное решение с кристаллами 50х50 мм, способная стабильно функционировать при температуре окружающей среды от -25 до +50 градусов.
ЭРА LS5050-60LED-IP20-W. Модель с излучателями 50Х50 мм и надежной самоклеющейся основой. Создает ровный яркий свет без мерцаний
Feron LS606 60LED SMD5050 RGB. Продуманный комплект, включающий в себя саму гибкую плату, блок питания, контроллер, коннектор и специальный выключатель. Кристаллы 50х50 мм создают сильный световой поток и не требуют дополнительного охлаждения при помощи радиатора.

В качестве самостоятельных источников света рекомендуется использовать достаточно крупные диоды 5050 или 2835. Такие системы вполне могут заменить традиционные светильники.

Светодиодная лента Светодиодное освещение в квартире

34116.07.2022

Немного про светодиоды

Светодиодную ленту собрать способен рядовой потребитель. Стандартно производители ставят на три точки свечения 1 резистор. Поэтому удобно пользоваться светодиодными блоки на 3 В, ограничив ток (согласно техническим характеристиками) резистором, и запитать конструкцию от блока 12 В, доминирующими на рынке. Альтернативные варианты:

Использование промышленного напряжения. Светодиоды – полноправные члены своего семейства, они выпрямляют ток. Базируясь на этом утверждении, сконструированы сборки, питающиеся непосредственно от розетки. Пример: набираем штук 40 светодиодных блоков, включаемых параллельно. На каждом падает 5 В. Более точные расчеты не обязательны. Чтобы использовать оба полупериода синусоиды, создаём вторую ветку, параллельную первой, но светодиоды подключаем встречно. Вторая ветка работает в противофазе. Включаются обе попеременно. Минус – при нулевом значении (в узле графика) гаснут все светодиоды. Возникает моргание, неразличимое глазом, но действующее на психику.
Надёжные светодиодные светильники, включая ленты, используют собственный блок питания. Простейший представляет собой сглаживающий конденсатор, встроенный внутри светодиодной лампочки. Схема, питающая источник, называется драйвером. Строится он по схеме диодного моста, но принципы передачи напряжения различаются.Выпрямленное напряжение питает микросхему высокочастотного генератора, снабжающую питанием через импульсный трансформатор нагрузку. Такой принцип реализует EKF.Применяются схемы проще, где выпрямленное напряжение фильтруется и подаётся на светодиодные элементы. Реализуя любой принцип, выдерживают вольтаж.

Делают следующее:

извлекают драйвер;
подбирают к нему светодиодные элементы того же вольтажа, потребляющие в 5 – 10 раз меньшую мощность;
подключают все источники параллельно;
ставят ограничительные резисторы.

Набор элементов возможен в любом порядке. Предположим, мы имеем светодиодные матрицы на 3 В, драйвер даёт 50. Собираем гирлянды из 15 – 16 матриц, ставим ограничительный резистор. Затем проверяем итоговую мощность. Если перерасход отсутствует, две гирлянды вешаем параллельно.

Примерная конструкция ленты

Подробные объяснения приведены, чтобы читатели поняли: единой конструкции светодиодных лент не придумано, количество источников разное. В интернете легко найти картинки, показывающих содержимое лампы EKF: более двух десятков светодиодных матриц. Осталось развернуть их лентой. Что касается драйвера, такие микросхемы поддаются починке. Через онлайн-магазины приобретают любую элементную базу. Осталось собрать ленту.

Расчет длины

Дина светодиодной полосы определяется измерением участка, на который она будет установлена. При монтаже по периметру измеряется длина и ширина помещения, цифры нужно сосчитать и умножить на 2.

При подборе полосы к блоку, который уже имеется, длина определяется не измерением, а расчетом.

Например, для блока на 12 В с мощностью 60 Вт мощность отрезка должна быть на 20% меньше, то есть 48 Вт. Размер полосы зависит от мощности одного чипа. Например, у светодиода SMD 5050, мощность чипа 0,24 Вт, к источнику можно подключить отрезок, содержащий 200 диодов (48/0,24).

Блок питания не требуется, если подключается светодиодная лампа или прожектор со встроенным драйвером.

Достоинства

Одним из параметров LED SMD 5050 является улучшенная светоотдача люменов, чем у галогенных или ламп накаливания. Эффективность не зависит от формы и размера.
Цвет. LED могут излучать свет нужного цвета без помощи разнообразных цветовых фильтров, что необходимо для традиционных методов освещения. Это значительно эффективнее и может снизить первоначальные затраты. Так, светодиодные RGB-ленты могут давать разнообразные цветовые оттенки.
Размер. Они могут быть очень маленькими (менее 2 мм²) и легко монтироваться к печатным платам.
Время включения. Они загораются достаточно быстро. Светодиодный индикатор красного цвета достигает полной яркости менее чем за микросекунду.
SMD-светодиоды прекрасно подходят в случае, если светильник часто включается и выключается. Благодаря устойчивости к перепадам сетевого напряжения частое включение и выключение сверхъяркого диода не отразится на его качестве в отличие от люминесцентных и классических ламп накаливания, которые нередко перестают работать при частом включении и выключении, или высокоинтенсивных газоразрядных ламп, которые требуют длительного времени перед перезапуском.
Регулировка яркости. Их очень легко диммировать (затемнять) либо широтно-импульсной модуляцией, либо уменьшением прямого тока.
Холодное свечение. В отличие от многих световых устройств светодиоды излучают достаточно малое количество тепла в виде инфракрасного излучения. Потраченная энергия рассеивается в виде тепла через основание светодиода.
Длительный срок функционирования. В основном LED выходят из строя из-за постепенного затемнения, а не из-за внезапного отказа, что нередко у ламп накаливания.
Срок службы может быть довольно длительным. Срок полезного использования составляет от 35 тысяч часов до 50 тысяч часов, хотя время для завершения отказа может быть короче или длиннее. Флюоресцентные трубки обычно рассчитаны на работу в диапазоне от 10 тысяч до 25 тысячи часов, в зависимости отчасти от условий использования, а лампы накаливания – на 1-2 тысячи часов. Несколько исследований министерства энергетики Соединённых Штатов показали, что снижение затрат на обслуживание происходит по причине этого продленного срока службы, а не из-за экономии энергии. Это и является основным фактором при определении срока окупаемости продукта.
Ударопрочность. У них в наличие имеются твердотельные компоненты, которые трудно повредить внешним ударом, в отличие от других источников света (люминесцентные), не отличающихся прочностью.
Фокусировка. Твёрдый корпус разработан для наиболее качественной фокусировки света. Флюоресцентные источники света и традиционные лампы накаливания часто требуют, чтобы внешний отражатель собирал свет и направлял его удобным способом. Для больших светодиодных корпусов конструируются линзы с полным внутренним отражением, что также часто используются с тем же эффектом. Однако когда требуется большое количество света, обычно задействовано несколько источников, которые трудно сфокусировать или коллимировать (придавать параллельность) в направлении одного и того же объект.

Плотность монтажа

Световой поток и нагрев светодиодной ленты напрямую связан с количеством установленных светоизлучающих диодов в одном погонном метре. Сегодня стандартная классификация предусматривает 30, 60, 90, 120, 240 светоизлучающих диодов на метр. Погоня за увеличением светового потока, привела к появлению лент с чипами, размещенными в 2,3 и даже 4 ряда. Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении.

Вдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).

Светодиодная лента: что это

Означенный прибор служит источником освещения гибкого типа, в основе которого лежит плата. Одна из её сторон содержит диоды, а также радиодетали вспомогательного назначения. Светодиодным лентам за счёт применения очень ярких разновидностей светодиодов SMD свойственна высокая яркость при низким потреблении энергии. Благодаря гибкости основы такие осветительные устройства могут применяться в разных дизайнерских вариантах, обеспечивая украшение либо подсветку дополнительного характера. В некоторых случаях они служат основными элементами освещения внутри помещения.

Программа для расшифровки SMD деталей

Благодаря специальным программам для техников и профессионалов проще определить, что за деталь находится перед специалистом. Приложение расшифровывает элементы маркировки, присутствующие на корпусе. После нажатия кнопки проверки легко получить краткую расшифровку основных характеристик. Некоторые решения поддерживают поиск информации на дополнительных сайтах.

Сначала вводят код SMD с упаковки.
Потом указывают наименование прибора.
Следующими используются кнопки для поиска относительно той или иной модели.
Пользователь может увидеть собранные данные, сохранить их и присвоить файлу определённое название.
Далее идёт выборка из базы компонентов, дающая описание производителя, типа корпуса, функционального назначения.
Если есть — отображается чертёж.
Назначение выводов компонента располагается в отдельной строке программы для расшифровки обозначений SMD деталей.

Вам это будет интересно Особенности обозначения радиодеталей на схеме

Возможные обозначения

Многообразие видов светодиодных лент

Конкуренция на рынке светотехнического оборудования заставляет производителей закрывать все ниши применения LED-приборов, и даже создавать новые. Делается это путем выпуска разновидностей осветителей, не имеющих аналогов и прототипов в более ранних разработках.

По цвету излучения

Монохромные ленты

С разработкой светодиода с белым цветом излучения у LED-оборудования не осталось препятствий для полного завоевания рынка. Но даже белый свет не одинаков, и имеет градации по спектру излучения, характеризуемого цветовой температурой (в Кельвинах).

Шкала цветовых температур.

Потребитель может выбрать от теплых красно-желтых оттенков до холодных сине-фиолетовых. Также можно приобрести монохромные светильники с цветом, отличным от белого. В их маркировке присутствует название цвета на английском языке (Green, Blue и т.д.).

RGB-светильники

Этот тип лент содержит три светодиода красного, зеленого и синего цветов. Это дает возможность получать свечение практически любого цвета путем смешивания в разных пропорциях трех основных оттенков. И это свечение можно изменять динамически. У дизайнеров в руках оказывается почти неограниченный потенциал по созданию архитектурных подсветок, визуальных эффектов и т.д. Такие приборы в обозначении имеют символы RGB и управляются с помощью контроллеров (промышленных или любительской разработки).

Единственное ограничение такие светильники имеют по белому цвету – чистый белый получить из трех основных цветов невозможно. Для случаев, где это критично, к каждым трем цветным светодиодам добавляется один белый. Он «подкрашивает» синтезированный белый цвет. Маркируется такая лента литерами RGBW (RGB+White).

Светильник на основе адресных светодиодов

Эта разновидность LED-лент не имеет аналогов в мире осветительной техники и обладает безграничной мультимедийной составляющей. Ее главное отличие от обычной RGB-ленты в том, что доступно регулирование свечения каждого трехцветного элемента отдельно. Светильники с шиной SPI могут управляться от промышленных пультов, для приборов с однопроводной шиной (например, на основе элементов WS2812b) используют схемы управления на основе микроконтроллеров (в том числе, на платформе Ардуино). Это позволяет полностью использовать возможности, заложенные разработчиками.

Разновидности по исполнению

Обычные LED-ленты имеют степень защиты IP20. Это означает, что прибор защищен от попадания твердых частиц размером более 12,5 см и совсем не защищен от попадания воды. Такое исполнение не позволяет применять осветитель на открытом пространстве, не говоря о влажных помещениях. Поэтому производятся специальные типы лент с дополнительной защитой:

в виде надетой на полотно прозрачной силиконовой трубки – в маркировке присутствует обозначение P;
полотно может быть залито прозрачным герметиком – обозначается символами SE;
если присутствуют оба способа защиты (силиконовая трубка заполнена герметиком), в маркировке есть символы PGS.

Светодиодный светильник в герметичном исполнении.

Такие методы защиты позволяют выпускать LED-светильники со степенью защиты до наивысшей (IP68) и применять ленты даже под водой.

По применяемым светоизлучающим элементам

Для формирования светового потока LED-лент применяются различные типы светодиодов, включая корпусные цилиндрические. Но наибольшее распространение получили ленты на основе безвыводных элементов (SMD). Такое исполнение наиболее технологично при производстве и позволяет несколько снизить стоимость светотехники. Форм-фактор LED маркируется четырьмя цифрами, обозначающими размеры элемента в плане (длина и ширина). Эти символы обычно входит в маркировку ленты.

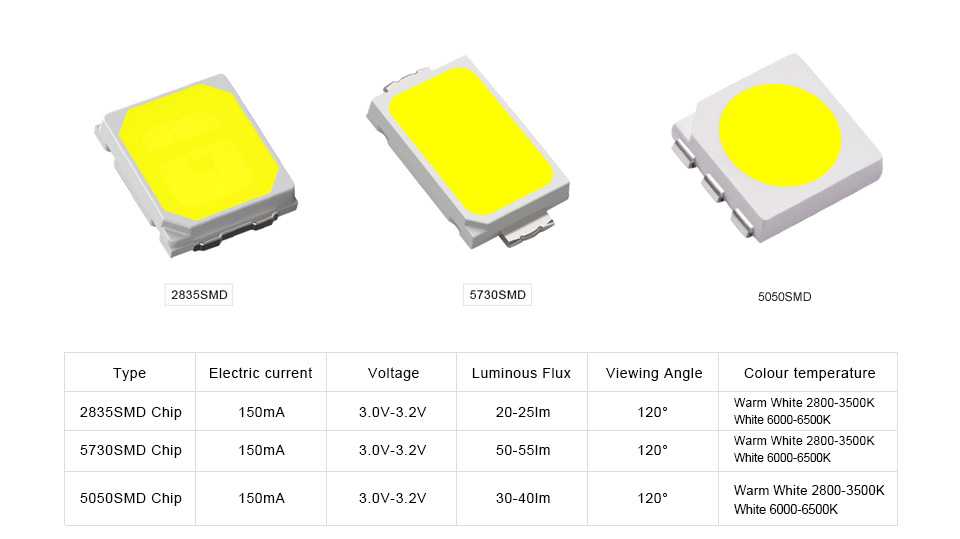

Внешний вид основных светодиодов применяемых в лентах.

Таблица размеров LED
Тип светоизлучающего элемента	Габариты, мм
	3,5 х 2,8
	5,6 х 3
	5 х 5
	5,7 х 3

Для лент RGB используются светодиоды, содержащие в одном корпусе три кристалла с различными цветами излучения. Они имеют раздельное управление, но их аноды соединены. Обычно эти элементы применяются также в безвыводном исполнении.

Трехцветная LED-сборка.

Для создания адресных лент используют миниатюрные ШИМ-драйверы, в которые могут быть встроены светоизлучающие p-n переходы. Но также широко применяются микросхемы с внешним подключением трех LED базовых цветов (или светодиодной матрицы в едином корпусе).

Адресный светодиод WS2812B.

Различие ленты элит от стандартной

Но разница заключается в следующем. В конструкцию СД входит чип (кристалл). В элитной ленте он применён с золотой нитью, имеющей лучшие данные и в том числе, длительный срок эксплуатации. В другом случае применяемые нити изготовлены из сплавов материалов, ухудшающие качество потока и сокращают долговечность устройства. Габариты полупроводника побольше, излучение ярче, чем используемый в стандартном классе.

Светодиод

Качество люминофора и заполнителя ниже. Это проявляется на одноцветности излучения. Основание в элитном варианте толще и с увеличенным содержанием меди (double face), обеспечивая одинаковое питание диодов. А также дополнительно охлаждение, влияющее на эксплуатационный срок. В классе стандарт заложена тонкая подложка с небольшим содержанием вкраплений меди (single face).

Резисторы в эконом классе устанавливают меньшего сопротивления. Достигая этим яркого свечения, но зато они часто выходят из строя. Для клеящейся поверхности применяют материал марки 3М, который прочно фиксирует ленту на плоскости. В стандартном варианте клей со временем теряет качества, пересыхает.

Иногда внешне похожие ленты, часто проявляют неодинаковые свойства как по световому потоку, так и по сроку эксплуатации.
