Счетчик электроэнергии с дистанционным снятием показаний

Как подключить электросчетчик правильно

Перед подключением нужно убедиться в отсутствии напряжения на панели из металла, а также записать показания электрического счётчика, осмотреть внешний вид и убедиться в целостности пломб.

Рассмотрим по порядку, как подключить счётчик электроэнергии в зависимости от модели.

Монтаж однофазного прибора

Самостоятельное выполнение замены электрических однофазных счётчиков осуществляется в следующей последовательности:

осмотр внешнего состояния электросчётчика;
проверка сохранности всех пломб на приборе учёта и на клеммной сборке;
закоротить вторичную трансформаторную обмотку на токовых клеммах;
проверить отсутствие тока в электроцепи прибора учёта;
поочерёдное отключение на сборке клеммной всех проводников цепи напряжения при помощи изоляционных колпачков;
удаление крышки зажимной с коробки электросчетчика;
проверка отсутствия напряжения на зажимах и ослабление контактных винтов;
отвинчивание крепежных элементов и демонтаж счётчика;
установка нового прибора учёта и завинчивание крепежей;
введение в зажимы электрического счётчика проводников цепей напряжения и токовых цепей, а также зажим винтов;
установка крышки зажимной и опломбирование.

Схема подключения однофазного электросчетчика

На заключительном этапе выполняется поочерёдное удаление изоляционных колпачков и закоротки вторичных обмоток на токовом трансформаторе.

Подключение трехфазных моделей

При выборе оптимальной схемы для подключения трёхфазных электросчётчиков на 380В нужно ориентироваться на модель контролирующего устройства. Трёхфазные модели приборов учёта работают и в стандартных электросетях 220В, а подключаются согласно следующим схемам:

непосредственный вариант подключения;
полукосвенный вариант подключения;
косвенный вариант подключения.

Устройства для прямоточного учёта энергопотребления рассчитаны на пропускание тока в пределах 100А, что ограничивает их использование мощностью в 60 кВт. Такие электросчётчики отличаются клеммными контактами для подключения проводов с небольшим сечением.

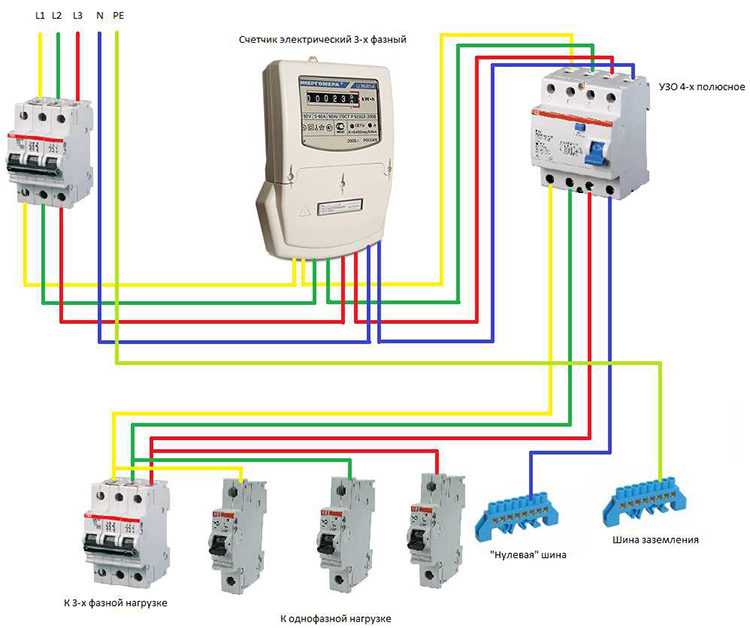

Схема подключения трехфазного счетчика

Наиболее простой вариант – непосредственное или прямое подключение. В этом случае осуществляет зачистка изоляции на подводящих проводниках и подключение к автоматическому защитному выключателю, после чего подключаются три фазные жилы на клеммные контакты. Нулевой проводник подключается к паре оставшихся незадействованных контактов.

После прибора учёта в обязательном порядке выполняется установка трёхполюсных защитных автоматов.

Ведущие производители

Качество сборки и функционал устройства во многом зависят от компании-производителя. Учитывая, что подобное оборудование выбирается и устанавливается для длительного пользования, при выборе подходящей модели учитывается его надежность и точность. При большом разнообразии доступных вариантов наибольшим спросом пользуется продукция:

Инотекс. Компания присутствует на рынке более 15 лет. Российский производитель предлагает электронные модели высокой точности, занимая лидирующие позиции по продажам на территории РФ;

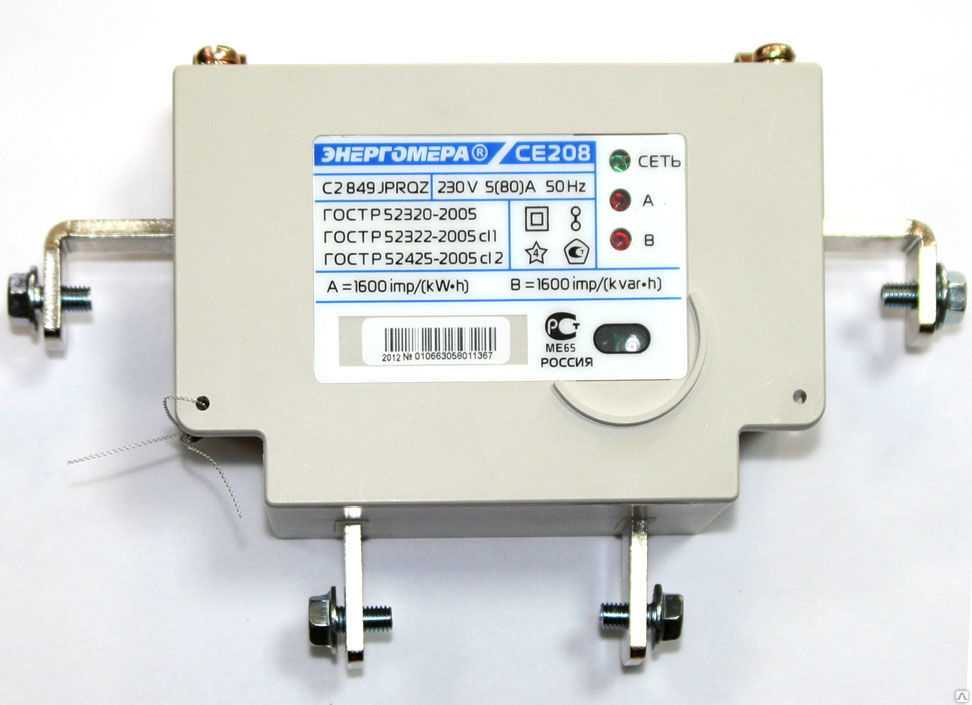

Энергомера. Компания занялась производством приборов учета в 2010 году. Сегодня занимает значительную долю рынка, предлагая качественные электроприборы;
Тайпит. Фирма из Санкт-Петербурга работает более 20 лет. Специализируется на изготовлении различной измерительной аппаратуры, включая электросчетчики.

Что это такое

Конструктивное исполнение счетчиков электроэнергии, осуществляющих дистанционное снятие показаний, позволяет в автоматическом режиме снять показания с прибора и отправить полученную информацию в специальную платежную систему. Это существенно упрощает пользование устройством и позволяет сохранить время. Благодаря автоматизации процесса передачи данных процесс начисления оплаты за потребленную электроэнергию становится прозрачным. Конструктивное исполнение электросчетчика с пультом предполагает постоянное подключение к сети.

Вся информация в платежные системы передается в режиме реального времени. Это позволяет исключить ошибку при передаче данных или умышленное снижение/завышение количества потребленных киловаттов. Это позволяет оптимизировать свои расходы. Пользователь начинает платить только за то количество электроэнергии, которое было потреблено в реальности. Даже если снятие показаний было произведено с некоторым опозданием.

Учитывая, что передача данных осуществляется в дистанционном режиме, прибор не предъявляет особых требований к месту размещения. Нередко их размещают под плиткой, устанавливают под раковиной либо в любом другом месте, где табло устройства будет располагаться ниже уровня глаз. При необходимости актуальные данные можно будет считать при помощи телефона или компьютера. Устройство само отправит все актуальные сведения.

Конструктивное исполнение умных моделей позволяет добиться необходимой детализации и точности. В состав подобных устройств входит специальный узел, обеспечивающий отправку данных в обслуживающую компанию. Передача информации о размере потребленного электричества осуществляется раз в сутки. При этом сами устройства позволяют определить, вмешивался ли кто-то в их работу. Это исключает кражу электроэнергии из-за остановки или замедления работы считывающего узла. В случае поломки или возникновения ошибки прибор также информирует управляющую компанию о необходимости вмешательства в его работу.

Что такое электросчетчик с пультом?

Сегодня, в понятии «Электросчетчик с пультом» смешиваются два типа устройств: модифицированные счетчики электроэнергии для махинации с показаниями и честные электросчетчики, оснащенные выносным дисплеем для контроля показаний.

Последние популярны в ситуации, когда счетчик электроэнергии установлен в труднодоступном месте, например, на столбе. Первые же популярны у недобропорядочных владельцев недвижимости и используются для обмана ресурсоснабжающей компании.

Суть работы недобропорядочного «экономного» счетчика в том, что владелец может остановить или фальсифицировать расход электроэнергии. Для этого в стандартные счетчики известных производителей частные умельцы устанавливают модуль, который останавливает или частично останавливает счетчик.

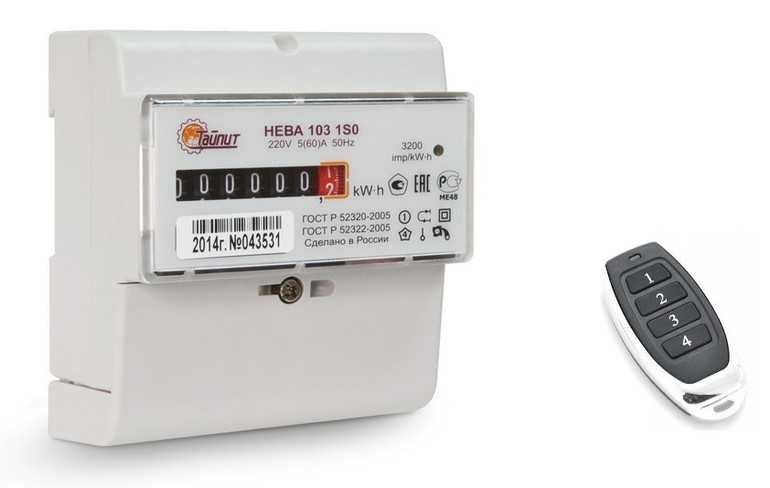

Управляется такой счетчик пультом, похожим на пульт от машины, гаражных ворот или шлагбаума. По воле владельца счетчик может не учитывать от 10 до 100% потребляемой электроэнергии.

Напомним, что внешне такой «умник» выглядит почти неотличимым от добропорядочных счетчиков, сошедших с конвейера производителя.

В чём преимущества АСКУЭ по сравнению с традиционным энергоучётом

Автоматизированная система коммерческого учёта электроэнергии позволяет обеспечить точность и прозрачность взаиморасчётов между поставщиками и потребителями, а также реализует:

точное измерение параметров поставки и потребления энергоресурса;
непрерывный автоматический сбор данных с приборов учёта с отправкой на сервер и визуализацией в личном кабинете;
ведение контроля за энергопотреблением в заданных временных интервалах;
постоянное накопление и долгосрочное хранение данных даже при выключенном электропитании приборов учёта;
быструю диагностику данных с возможностью выгрузки информации за текущий и прошлый периоды;
анализ структуры энергопотребления с возможностью её корректировки и оптимизации;
оперативное выявление несанкционированных подключений к сети энергоснабжения или безучётного потребления;
фиксацию даже незначительных отклонений всех контролируемых параметров;
возможность прогнозирования значений величин энергоучета на кратко-, средне- и долгосрочный периоды;
удалённое отключение потребителей от сети с возможностью обратного включения.

Как следствие из вышеназванных факторов, внедрение АСКУЭ способствует энергосбережению, благодаря чему система в среднем окупает себя в пределах одного года.

Пора уже внедрять дистанционный способ снятия показаний приборов учета и автоматизированную обработку данных. Для этого у ресурсоснабжающих организаций есть все возможности.

Александр Варфоломеев, заместитель председателя комитета Совета Федерации по социальной политике

Таким образом, Правительство России однозначно отвечают на вопрос, нужна ли АСКУЭ. Проблемы, которые оно оставляет поставщикам электроэнергии, промышленным потребителям, управляющим компаниям и ТСЖ, сводятся к выбору оптимального оборудования для её проектирования и внедрения.

С точки зрения возможностей оптимизации учёта и энергопотребления, которые даёт АСКУЭ, минусы у системы практически отсутствуют. Они, конечно, есть, и связаны с конкретным её воплощением. Так, основными недостатками монтажа системы проводных АСКУЭ являются высокая стоимость и риск обрыва сети. Среди минусов беспроводных решений на базе GSM-протоколов следует выделить необходимость инсталляции сим-карты в каждый прибор учёта, высокую стоимость модемов, нестабильность сигнала при размещении счётчиков внутри железобетонных зданий или металлических шкафов.

Эти проблемы снимают решения для «умных домов» на базе ZigBee, М-Bus и Z-Wawe, однако радиус их действия (до 50 м) требует подключения дополнительных ретрансляторов, что увеличивает стоимость установки АСКУЭ и, соответственно, срок её окупаемости.

Как показывает анализ и сравнение современных технологий автоматизации энергоучёта, самым экономичным решением для внедрения АСКУЭ является технология LPWAN. Автоматизированная система, выстроенная по этой технологии не нуждается в дополнительном оборудовании: каждый прибор учёта одновременно является устройством сбора и передачи данных (средний уровень структуры АСКУЭ). При этом, его стоимость не намного превышает розничную цену обычного умного счётчика с аналогичными характеристиками.

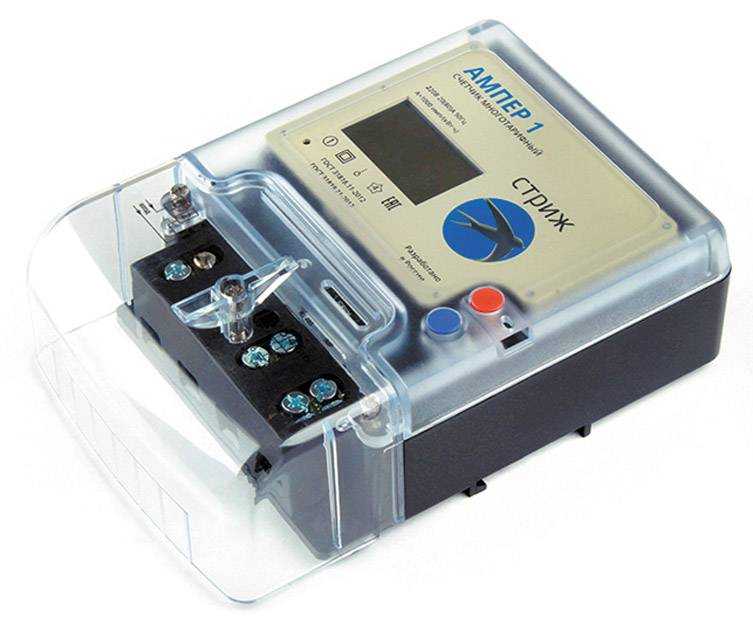

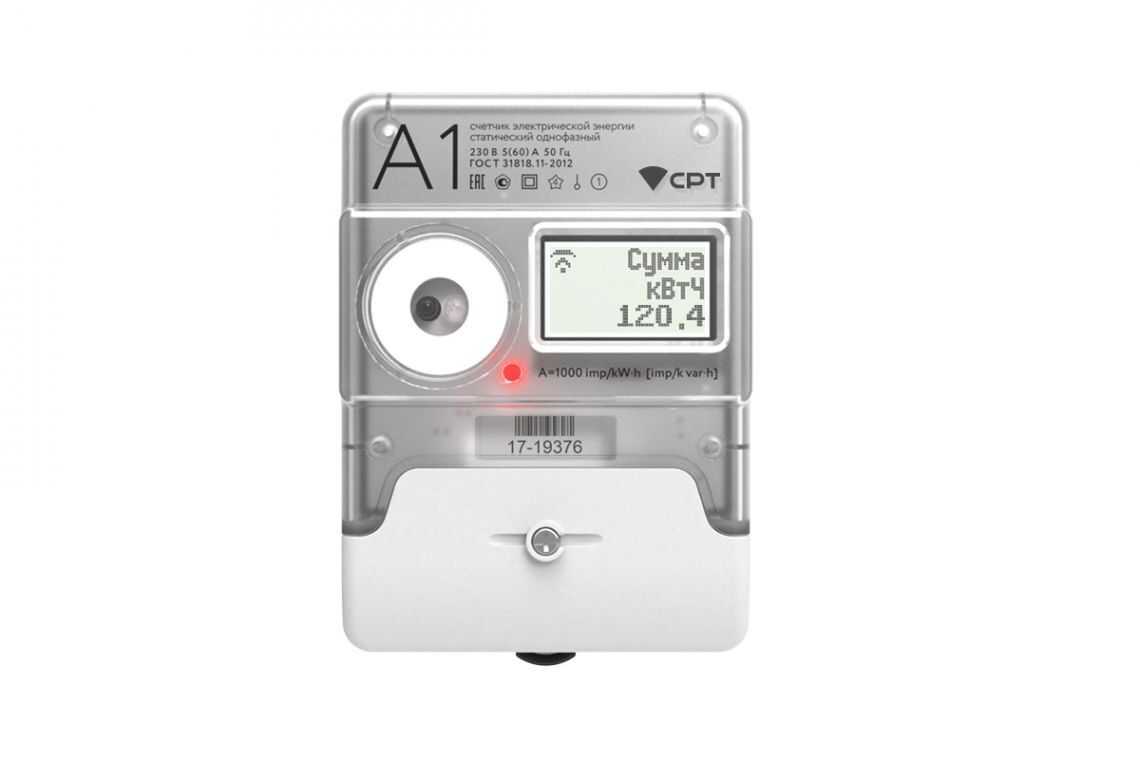

Система «СТРИЖ» использует технологию LPWAN с радиусом действия 10 км, без концентраторов и ретрансляторов.

Система автоматизации учета электроэнергии для МКД, РСО и СНТ

ПОСМОТРЕТЬ РЕШЕНИЯ

В продолжение статьи:

Закон об энергосбережении в жилых домах

ЖКХ в 2018 году: изменения, новшества

Обязательная установка «умных» счетчиков c 2019 года: последние новости

Как работают приборы учёта электроэнергии с дистанционным снятием показаний

Самые простые автоматизированные системы передачи данных выполняют следующие функции:

сбор данных;
передача информации поставщику услуги;
анализ и последующее хранение данных.

Для сбора данных используются специальные устройства, осуществляющие замеры параметров системы, в том числе приборы учёта электроэнергии. К подобным устройствам можно отнести различные датчики, подключаемые к автоматизированной системе при помощи аналоговых и цифровых преобразователей или оснащённые входом, адаптированным для присоединения интерфейса.

Далее в действие вступают микроконтроллеры, передающие аналоговый или цифровой сигнал между различными интерфейсными линиями. Это необходимо для сбора данных контроллером или ПК. На завершающем этапе в работу включается сервер, персональный компьютер и непосредственно контроллер, на которых лежит сбор, обработка и хранение информации. Для выполнения этих функций система должна иметь соответствующее программное обеспечение.

Назначение регистратора

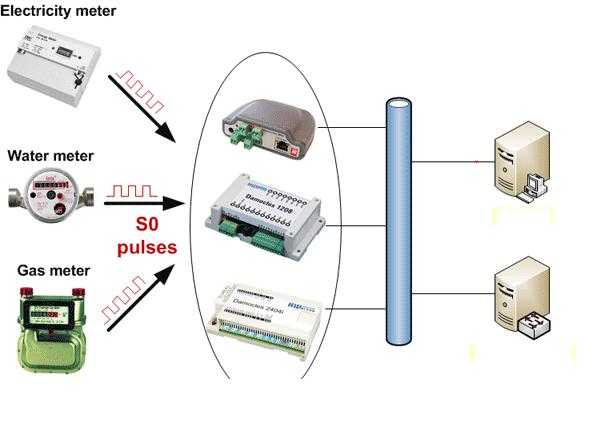

Счетчик импульсов-регистратор создан для мониторинга использования воды в горячем и холодном состоянии, энергоресурсов и газа. Устройство работает вместе с обычными счетчиками электричества, газа и воды, где присутствует специальный импульсный выход для телеметрических задач. Также регистратор может дистанционно отслеживать потребление энергетических ресурсов и вести другие операции по учету.

В зависимости от того, сколько каналов имеет регистратор, он может обслуживать такое же количество число-импульсных каналов. Приборы этого типа, как правило, являются механизмами преобразования вторичного порядка. Преобразователями первичного порядка выступают счетные устройства расхода воды, природного газа или энергии, в которых установлен телеметрический выход. Примером регистратора на отечественном рынке может служить счетчик импульсов «Пульсар»

Регистратор кроме схемы счета имеет еще схему памяти, которая не зависит от внешнего питания. Эта память содержит архив, где хранятся все данные по учету. Информацию можно передавать в сеть при помощи специального интерфейса.

Эксплуатация в быту

Модули телеметрии нашли свое применение в самых разнообразных сферах деятельности человека, начиная от бытовой эксплуатации и заканчивая ракетостроением и военным ремеслом.

Узлы магистральной линии связи и сельское хозяйство не могут обойтись без телеметрических приборов. Получение и сбор качественного урожая зависят от четкого слежения за данными, указывающими на состояние почвы и погоды. Метеостанции, благодаря таким устройствам, выполняют важную роль в профилактических мерах по отношению к заболеваниям и соразмерному орошению.

Телеметрические приборы находят свое применение также в водоснабжении, водоотведении и вендинге. Первые две области применения могут оценивать качество воды и измерение показателя потока. Также можно проводить учет вод, залегающих под землей, определять утечки в трубопроводе и т.д. В вендинге распространились телеметрические системы, которые встраиваются в торговые автоматы. Например, модем М2М установлен практически в каждом таком автомате. Основываясь на данных, полученных от таких модульных систем, компания способна совершить уменьшение простоя автоматов, оптимизировать графики посещения, заниматься контролем вендерменов, создавать планы закупок и продаж.

Общее определение

Телеметрической системой (ТС) является совокупная работа датчиков, считывающих информацию из приемника, на который поступают полученные данные. Приемник обрабатывает информацию и выдает заключительный результат, или принимает решения о необходимых действиях, например, включении или выключении анализируемого объекта.

У подобных систем есть 3 основных назначения:

Регистрация. Эти системы необходимы для регистрации данных, поступающих от датчиков. Они используются для контроля работы различный устройств, механизмов, пожарной безопасности, сейсмического контроля. В них нет функции реагирования на конечный результат. Они способны только выдать итоговый отчет.
Оперативные. Телеметрическая разновидность, которая используется для реакции системы на определенную информацию. Например, при задымлении система включает оповещение и вызывает экстренные службы. Имеет более расширенные возможности для использования.
Комбинированная. Подобная телеметрия способна рассчитать получаемые данные и отреагировать на результат, включением дополнительных функций. Широко используется наукой и медициной. Позволяет реагировать на малейшие изменения, рассчитывать полученные данные, отправлять отчеты и оповещения.

Самой распространенной является комбинированная система телеметрии. Ее используют на производствах, в медицине и научной деятельности. Дополнительными типами ТС являются:

Телесигнализация. После получения данных, такие ТС оповещают человека о необходимости реакции на полученные данные. Например, «выключить» или «включить». Более усовершенствованные модели, способны самостоятельно реагировать на полученную информацию без контроля человека.
Телеизмерение. Эти ТС необходимы для контроля качества, размеров, глубин. Часто используются в науке и промышленности.

Системы телеметрии используют различные каналы связи между датчиком и приемником.

Проводное соединение.
Радиоканал.
Оптический канал.

Также ТС бывают цифровыми и аналоговыми, используют совмещенные или собственные каналы для передачи данных.

Системы телеметрии также делятся на типы по своему обслуживанию.

Неадаптивные ТС работают по заданному алгоритму без изменений параметров.
Адаптивные ТС способны к самонастройке, реакции на частоту колебаний данных.

Работа телеметрии невозможна без использования чувствительных датчиков. Они бывают:

Аналоговыми.
Цифровыми.
Бинарными.

Датчики также делятся по сфере использования. Могут быть:

Датчики давления.
Температуры.
Скорости.
Движения.
Погружения.
Пневматические.
Электрические.
Датчики измерения вращения, углового смещения.

Каждый прибор измеряет установленную величину, преобразуя данные в электрические, импульсные или радиосигналы.

Разобравшись в системе телеметрии и что это такое, нужно рассмотреть, как применяются ТС в автомобильной промышленности.

Применение импульсных счетчиков

Импульсные счетчики нужны для подсчета импульсов, которые поступают на бесконтактные датчики или от кнопок концевых выключателей. Когда счет достигает заданной величины, происходит запуск или остановка оборудования. Применение счетчиков импульсов необходимо во многих производственных процессах:

Работа транспортера, управление которой основана на подсчете продукции на нем
Подсчет количества людей, например на охраняемых объектах, где важен учет количества вошедших и вышедших
Подсчет количества оборотов двигателя
Контроль времени, затрачиваемого на включение или выключение механизмов

Подразделения

Итак, теперь становится понятны, что организовать систему АСКУЭ – это организовать несколько подразделений, каждое из которых будет выполнять свои функции. Рассмотрим каждое из них по отдельности.

Первый уровень

Приборами первого уровня являются обычные счетчики (электронные или индукционные), которые стоят у потребителя. Кроме счетчиков можно использовать специальные датчики, которые подключаются через интерфейс компьютера или через аналого-цифровые преобразователи.

Хотелось бы обратить внимание на один нюанс системы АСКУЭ – это возможности интерфейса. Для соединения датчиков с контроллерами используется интерфейс марки RS – 485 (это стандарт, который используется для физического уровня асинхронного интерфейса)

Это самая популярная модель, которая нашла свое применение практически во всех системах, связанных с автоматизацией промышленных сетей.

Так вот, в системе установлен приемник электронного согнала, его сопротивление составляет 12 кОм. То есть, получается так, что существуют определенные ограничения передатчика электронного сигнала, что создает ограничение на количество приемников этого сигнала. Поэтому данная модель (RS 485) может принимать сигналы только от 32 датчиков. Такое ограничение – минус.

Второй уровень

Это связующий уровень системы, на линии которого размещены различного типа контроллеров, обеспечивающих транспортировку данных (сигнала). Чаще всего эту роль выполняет преобразователь, который изменяет электронный сигнал от RS 485 на RS 232, идущий на персональный компьютер. Именно преобразованный сигнал может считывать компьютерная программа.

Третий уровень

Здесь собирается, обрабатывается, анализируется и храниться вся информация системы АСКУЭ. Основное требование к этому уровню – обеспечение специальной современной программой для настройки системы в целом.

Необходимо отметить, что все электронные счетчики, используемые для учета потребления электрического тока, оборудованы таким образом, чтобы без проблем подключиться к АСКУЭ. Правда, есть еще старые приборы, в которых данная функция отсутствует. Но и это даже не проблема, потому что для таких счетчиков можно дополнительно установить оптический порт, который будет считывать информацию и передавать ее на компьютер (установка порта может производиться уже на действующем приборе). То есть, современные электронные счетчики – это довольно-таки сложный электронный прибор.

Но не стоит думать о том, что только электронные счетчики могут быть использованы в системах АСКУЭ. Хотя они и являются основными

Обратите внимание на маркировку любого индукционного счетчика. Если в ней есть буква «Д», то и эти приборы пригодны для системы контроля

Суть в том, что в конструкции этого типа устройств установлен импульсный датчик с телеметрическим выходом. Именно он и обеспечивает передачу информации по двухпроводной линии связи.

Но стоит ли все это делать, то есть, использовать старые индукционные счетчики? Ведь, как говорится, это уже прошлый век. Все правильно, от них лучше избавиться, потому что увязывать их с современными АСКУЭ становится все сложнее и сложнее. Конечно, можно провести ряд подключений и обеспечить сеть современными приборами, которые преобразовывают информацию до интерфейса RS 232. Но все это сложно, да и стоит ли. Лучше установить современный электронный прибор учета, и этим решить все проблемы. А индукционные модели можно использовать для учета локальных участков.

Стоимость автоматических приборов

Цены у самых бюджетных вариантов Меркуриев начинаются с 2 500 рублей. Модели средней категории оцениваются в 5 500-6 000. А трехфазные, с резервным питанием, доходят до 16 500 рублей.

Стоимость бюджетных моделей компании Энергомера начинается с 1 700 рублей. Гораздо дороже модели с радиоканалом. Стоимость счетчика, передающего показания, доходит до 6 500 рублей. Цена электрического счетчика компании Матрица колеблется от 6 300 до 7 800 рублей.

Отдельный модем для водосчетчиков с функцией импульсного выхода стоит, в среднем, около 1000 рублей. Стоимость водомеров со встроенным модемом от ведущих компаний – Стриж, Национальный центр ресурсоэффективности и Саурес – колеблется от 3 500 до 4 500 рублей.

Изделия компании Вавиот рассчитаны на бюджетные слои населения, и их стоимость, в среднем, около 2 000 рублей.

Особенности приборов учета

Одной из особенностей таких счетчиков является дистанционная передача данных, что избавляет домовладельца от необходимости самостоятельно снимать показания и рассчитывать киловатты. Поставщик электроэнергии после установки такого прибора учета получает всю информацию о потребленных ресурсах. Домовладелец за счет функционала цифровых электросчетчиков может отслеживать используемую электроэнергию, в том числе по времени суток с помощью дифференцированных тарифов.

Функционал современных электросчетчиков:

удаленное отключение и подключение потребителей к энергоснабжению;
поддержка сразу несколько тарифных режимов работы;
эффективное сотрудничество энергокомпании и клиента с учетом подписанного договора;
анализ полученной информации для последующей экономии расхода электроэнергии;
возможность получения домовладельцем уведомлений о месячном и дневном расходе.

Сегодня в продаже имеются различные модели электросчетчиков с дистанционной передачей показаний, которые используют интернет или оснащены встроенным GSM-модулем. Последний передает всю информацию с помощью коротких SMS-сообщений. Используемое программное обеспечение позволяет выполнять анализ полученных данных, отправляя сведения на серверы компании-поставщика электричества. Вся работа таких приборов учета полностью автоматизирована и не требует внимания домовладельца.

Как передать данные по счетчикам с автоматизированной системой

Электросчетчики с передачей показаний требуют минимального участия человека в процессе. Нужно только раз в месяц нажать кнопку, и данные с прибора учета уже отправлены по нужному адресу. Однако автоматизированная отправка показаний электросчетчика еще удобнее. Владелец лишь единожды отправляет данные на сервер самостоятельно. В последствие контроллер сам выполняет эту работу. Вот как это происходит.

Скоро контроллерам энергонадзора не придется ходить по подъездам с проверками – все данные будут в ПК

После установки оборудования потребитель передает показателя посредством нажатия на кнопку устройства автоматической передачи данных или непосредственно на сайте. Иногда показания нужно отправить лишь один раз, иногда несколько, через каждые 5÷10 мин. Эти действия производятся до получения от энергосбытовой или контролирующей компании сообщения, что данные получены. С этого момента никаких действий можно не предпринимать – вся информация будет поступать по нужному адресу в автоматическом режиме. Прибор учета электроэнергии, архивирует данные каждый час, а выполняет их отправку раз в сутки.

Установив подобное оборудование можно забыть об очередях в офисах управляющих компаний
