Как проверить счетчик электроэнергии, пошаговая инструкция, видео

Как самому проверить правильность работы счетчика электроэнергии?

Отключите предохранители или автоматические выключатели на счетчике и понаблюдайте за его дисплеем/диском. Если после таких действий он будет продолжать крутить электроэнергию, то это свидетельствует о явной проблеме, которую должны решать в электросети.

Проверку схемы подключения электросчетчика можно провести, сравнив ее со стандартной схемой.

Осмотрите подключенные провода вашего устройства

Обратите внимание на последовательность соединения и наличие сторонних подключений

Обязательно осмотрите пломбы, чтобы они были целыми. Обычно их 2: на креплении кожуха и на зажимной крышке.

Выключите все приборы и запишите показания счетчика. Выберите прибор, который использует много электроэнергии, например, нагреватель. Посмотрите в инструкции к нему или на упаковке показатели мощности приспособления.

Включите его и оставьте работать на час. За меньшее время определить погрешность будет труднее. Сделайте повторную проверку показаний электросчетчика .

Разница между двумя показаниями должна соответствовать мощности вашего прибора ± 5%.

Еще точнее сделать такой тест можно с помощью ваттметра. Для этого подключите электроприбор через ваттметр на некоторое время, затем сравните показания этого устройства с показаниями счетчика.

Вводная часть

Счетчики подлежат государственному метрологическому контролю и надзору. Поверка счетчика осуществляется только органами государственной метрологической службы или аккредитованными метрологическими службами юридических лиц.

Настоящая инструкция составлена с учетом требований ПР50.2.006-94 и в соответствии с требованиями ГОСТ 30207 «Статические счетчики ватт-часов активной энергии переменного тока» и устанавливает методику первичной, периодической и внеочередной поверки счетчиков «Меркурий-201», а также объем, условия поверки и подготовку к ней.

Модификации счетчиков Меркурий 201, на которые распространяется настоящая инструкция, приведены в таблице 1.

Таблица 1

Модификации счётчиков	Тип датчика тока	Номинальный (максимальный) ток, А	Тип индикатора	Установленный рабочий диапазон температур
Меркурий-201.1	шунт	5(50)	УО	от минус 40 до плюс 55 °С
Меркурий 201.2	шунт	5(50)	ЖКИ	от минус 20 до плюс 55 °С
Меркурий-201.3	шунт	10(80)	УО	от минус 40 до плюс 55 °С
Меркурий 201.4	шунт	10(80)	ЖКИ	от минус 20 до плюс 55 °С

УО – устройство отсчетное электромеханическое
ЖКИ – жидкокристаллический индикатор

При выпуске счетчиков из производства и ремонта проводят первичную поверку. Первичной поверке подлежит каждый экземпляр счетчиков. Межповерочный интервал для счетчиков – 16 лет.

Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении межповерочного интервала. Внеочередную поверку производят при эксплуатации счетчиков в случае:

повреждения знака поверительного клейма (пломбы) и в случае утраты формуляра
ввода в эксплуатацию счетчика после длительного хранения (более половины межповерочного интервала)
проведения повторной юстировки или настройки, известном или предполагаемом ударном воздействии на счетчик или неудовлетворительной его работе
продажи (отправки) потребителю счетчиков, не реализованных по истечении срока, равного половине межповерочного интервала.

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0 и «Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Главгосэнергонадзором.

Температура окружающего воздуха, °С	23 ± 2
Относительная влажность воздуха, %	30 – 80
Атмосферное давление, мм рт. ст.	630 – 795
Внешнее магнитное поле	отсутствует
Частота измерительной сети, Гц	50 ± 0,3
Форма кривой напряжения и тока измерительной сети	Синусоидальная, Кг не более 2 %
Отклонение номинального напряжения	± 1,0 %

Поверка должна производиться на аттестованном оборудовании и с применением средств поверки, имеющих действующее клеймо поверки.

Счетчики, прошедшие поверку и удовлетворяющие требованиям настоящей методики, признаются годными, их пломбируют и накладывают оттиск поверительного клейма и делается запись в формуляре.

Счетчики, прошедшие поверку с отрицательным результатом бракуются и запрещаются к выпуску в обращение, клеймо предыдущей поверки гасят, а счетчик изымают из обращения. Результаты поверки заносят в протокол.

Частота сверки

Существует два определяющих типа проверки приборов учета электроэнергии: первичная (проводится еще на заводе) и периодическая (осуществляется в процессе эксплуатации согласно межповерочному интервалу).

Возникают ситуации, когда стоит провести самостоятельное обследование устройства:

Произошло резкое увеличение расхода электричества. Число проживающих в квартире человек и количество потребляющих приборов не менялось, а в показателях счетчика есть изменения. Факт сезонности учитывался – летом чаще работал кондиционер, зимой – электрические обогреватели.
При продолжительном отсутствии снижение потребления не произошло вовсе или оно сократилось незначительно.
Количество мощной техники невелико, интенсивность ее использования не увеличилась, но число потребляемых ватт возросло.

Если прибор учета электрической энергии будут поверять в лаборатории, стоит иметь в виду один нюанс. Пока метрологическая служба проверяет демонтированное устройство, расчет производится по среднему показателю, замена на временный прибор не подразумевается. Перевод на усредненные показатели должен быть осуществлен специалистом в ближайшее время.

Для каждого электроприбора определена своя периодичность проверки, внутри межповерочного интервала показания считаются адекватными реальному потреблению. Сроки проведения плановых поверок в нашей стране разнятся. Индукционные счетчики с дисками должны проверяться каждые 8 лет. Для электронных устройств интервал может доходить до 16 лет. В зависимости от модели устройство марки «Меркурий» владелец обязан предоставить в срок, который составляет 6-10 лет. По завершении поверки метрологическая служба в индивидуальном порядке делает отметку в техническом паспорте или выдает на руки поверочное свидетельство.

Как действовать, если счётчик действительно врёт

Если вы не уверены в правильности показаний электросчётчика, или в результате проведённых проверок выявили факт необъективного учёта, то остаётся один надёжный и верный способ — обратиться в энергосбыт, управляющую компанию, сертифицированную организацию.

Вы можете заказать лабораторную экспертизу, которая:

Произведёт внешний осмотр.
Испытает и замерит сопротивление изоляции.
Выполнит опробование и проверку суммирующих устройств.
Определит погрешность показаний.

Впрочем, чтобы не тратить деньги напрасно, стоит заранее обговорить прейскурант, высказав свои сомнения и пожелания.

Если всё нормально, прибор опломбируют. В паспорте укажут, что он пригоден к эксплуатации. Если нет, то придётся выполнять ремонт или приобретать новый счётчик. Но это лучше, чем пребывать в неведении, оплачивая непотребляемую электроэнергию.

Случаи мошенничества, связанные с поверкой

Выездная поверка электрических счетчиков в Москве и Московской области осуществляется аккредитованными организациями. Однако существует риск заключения договора с компанией, не имеющей лицензии или специального оборудования. Распространена практика рассылки мошеннических писем или уведомлений (кладутся в почтовый ящик или прикрепляются к двери), в которых указывается на повреждение электрического счетчика и на необходимость замены в соответствии со статьями Постановления Правительства РФ № 354.

Вы заказывали поверку своего счётчика?

ДаНет

Уведомления напечатаны на бланках, имитирующих оригинальные предписания, рассылаемые сбытовыми компаниями. Мошенники предлагают установить новый прибор и указывают телефон для связи. Подобные случаи зарегистрированы в Москве, ряде городов Московской области (например, в Балашихе или Подольске) и в других регионах Российской Федерации. Собственнику необходимо связаться со сбытовой компанией (контактный телефон указывается в счетах на оплату или в личном кабинете) и уточнить, через сколько лет истекает срок поверки используемого механизма.

Поскольку с 2015 г. возросло количество мошеннических создало информационный портал с функцией проверки свидетельства о проведении тестирования счетчика. Собственник должен ввести номер прибора или документа, в открывшемся окне перечисляется информация, которая должна совпадать с данными в свидетельстве. При этом информация попадает на портал при оформлении документа, при получении акта на руки все данные уже находятся в системе.

Если собственник не может оперативно проверить свидетельство через портал, то следует учесть несколько замечаний:

При проведении поверки готовый акт не выдается, если монтер передает подписанный документ, то он является фальшивым.
При оформлении свидетельства аккредитованной организацией не вносятся рукописные записи, на оригинальных бланках «Ростеста» присутствуют защитные водяные знаки.
Мошенники используют бланки без защиты, распечатанные на лазерном принтере. Отличить подделку можно путем визуального осмотра, встречаются свидетельства с ошибочно заполненными методиками проверки.

Правильно измерить потребление фазы

Дом старый – на виду увидите большую стальную пластину, которая явно соединяется с корпусом. Означенное – нейтраль. Дом питается трехфазным напряжением 380 вольт. Каждую квартиру снабжают чаще одной фазой. Тройку зажимов наблюдаем помимо заземлительной клеммы. Посмотрите, куда идут провода: автоматы, рубильники (сообразно счету квартир). Типичное количество соседей по площадке количеством три упрощает задачу анализа.

Теперь знаем метод отыскания фазы мультиметром, можем смело (с осторожностью, соблюдая меры безопасности) потыкать щупами. Потрудитесь выставить правильный диапазон, не сжечь прибор. Измерениями подтвердите или опровергните предположения

Фаз две – каждую нагрузите поровну. Изучите распаячные коробки, в большинстве старых домов находящиеся под потолком (большие круглые отверстия стены). Отключив снабжение квартиры, вооружившись тестером, поймите, куда и что идет. Используйте радикальный метод – отрубите одну пробку, посмотрите, где пропало питание

Измерениями подтвердите или опровергните предположения. Фаз две – каждую нагрузите поровну. Изучите распаячные коробки, в большинстве старых домов находящиеся под потолком (большие круглые отверстия стены). Отключив снабжение квартиры, вооружившись тестером, поймите, куда и что идет. Используйте радикальный метод – отрубите одну пробку, посмотрите, где пропало питание.

Нагрузка двух фаз неравномерная – поправьте. Лучше сделать для автоматов и пробок, что положительно скажется на уменьшении стоимости оборудования распределительного щитка. В довершение по этой теме скажем, что правила работы предусматривают выполнение подобных мероприятий числом не менее двух лиц. Один обязательно страхует и готов отрубить подачу энергии, обрезать токоведущую жилу или ногой оттолкнуть страдающего от удара электричеством с опасной территории.

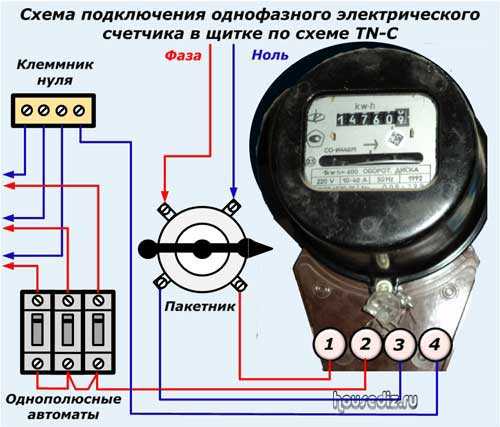

Схема питания квартиры двумя фазами

Преимущества прибора

Производитель предлагает продукцию со следующими достоинствами:

защитой от постороннего воздействия;
привлекательным исполнением корпуса и экрана;
компактными габаритами;
удобной установкой – в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок;
возможностью дистанционной передачи сведений и подключения к сторонним устройствам (для отдельных исполнений);
наличием сигнализации, извещающей об интенсивности расхода электроэнергии;
доступной ценой;
соответствием установленным государственным стандартам по точности измерения;
функцией записи основных характеристик во встроенной памяти;
энергонезависимости по причине наличия автономного питания;
долговечности и продолжительного интервала между поверками.

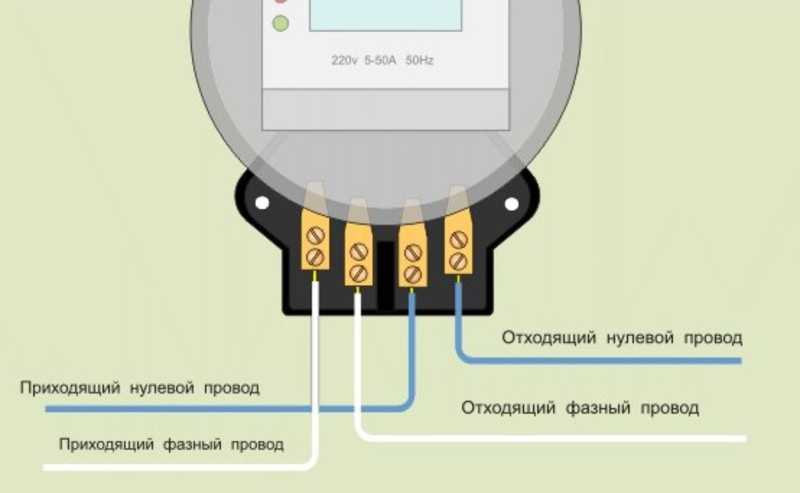

Проверка правильности подключения

Как проверить, правильно ли считает электросчетчик? Нужно определить, правильно ли подключен прибор. Если есть нарушения, оборудование не будет работать исправно. Поэтому нужно выполнить соответствующие действия. Чаще всего в квартирах устанавливаются однотарифные (однофазные) счетчики. Это оборудование характеризуется прямым включением. Нужно осмотреть, как подключены провода. Если все в порядке, нужно воспользоваться специальным оборудованием (токоизмерительными клещами). Их можно купить в специализированном магазине или взять напрокат у знакомого электрика.

С помощью представленного оборудования можно определить какая нагрузка действует на сеть. При использовании токоизмерительных клещей не потребуется проводить сложных расчетов. Если планируется периодически проверять работу электросчетчика, лучше всего приобрести оборудование в специализированном магазине. В этом случае можно будет при малейшей необходимости получать точный результат.

Как проверить, правильно ли работает электросчетчик при помощи измерительных клещей? Нужно ознакомиться с инструкцией производителя представленной техники. Дальше нужно переключить диапазон в положение АСА 200. Это оптимальный режим для проверки правильности подключения и работы счетчика.

Клещи нужно раскрыть, а затем зафиксировать их вокруг фазного провода. Они должны охватить всего один провод. Можно выполнить замер на изолированном проводе, который подводится в квартиру. На экране прибора получится результат. Он измеряется в амперах. Этот показатель нужно умножить на напряжение сети (220 В). Косинус должен равняться 1.

Неисправности счётчиков

Из-за высокой чувствительности электроники возникает высокая вероятность сбоев, причина которых — несоответствие условий размещения счётчика. Самым уязвимым местом считается группа измерительных контуров, для которых характерно:

засорение радиоэлементов с нарушением нормальной проводимости;
уменьшение толщины токоведущих дорожек из-за коррозии;
отклонение номиналов подстроечных и пассивных элементов от вибрации.

Другая распространённая категория поломок вызывается деградацией электронных компонентов. Сюда входят:

сбои в работе генератора частоты;
поломки АЦП;
нарушения в программе микроконтроллера.

Все эти неисправности могут быть устранены только сервисным обслуживанием счётчика и его ремонтом в условиях специализированной лаборатории. Каждый прибор учёта имеет поверительное клеймо и пломбу энергонадзора, ограничивающую доступ к его внутренностям. Их наличие означает, что новый или отремонтированный счётчик прошёл стендовые испытания и его показания соответствуют обозначенному классу точности. Промежуточный итог таков: вероятность поломок, вызывающих отклонение показаний, растёт пропорционально сроку, который прошёл с момента поверки счётчика.

Что такое класс точности электросчетчика

Прибор учёт электроэнергии должен отвечать ряду требований. Основной из них, это класс точности, он выражается в процентах, на которые возможно отклонения в норме подсчёта затраченной электроэнергии бытовым счетчиком.

Минимально допустимый класс точности электросчетчиков для отдельных потребителей составляет 1,0%, для групп потребителей он может составлять 2,5%. В том случае если электросчетчик учитывает и так называемую реактивную энергию, он должен быть не ниже 1,0% класса точности.

На самом же деле, как показывает практика, в независимости от класса точности, все электросчетчики имеют какую-то погрешность в измерении учёта потребления электроэнергии. Конечно же, многое здесь зависит и от конструкции электросчетчика.

Например, устаревшие дисковые приборы учёта электроэнергии, которые сегодня практически нигде не используются, имеют достаточно высокий процент погрешности. В силу своей конструкции они не способны обеспечить класс точности подсчёта электроэнергии ниже 2,5-3,0%.

На смену дисковым электросчётчикам пришли счетчики электронного типа. Они обладают значительно меньшей погрешностью и высокой чувствительностью, что гарантирует более точные показатели. Однако из-за высокой чувствительности электронных механизмов, даже такие электросчетчики нередко выходят из строя и грешат подсчётом электроэнергии.

Проверка правильности подключения

Распространенные способы воровства электроэнергии

«Жучок» или воровство электроэнергии с проводов

Этот способ применим в частном секторе. Рекомендуем Вам периодически производить осмотр воздушной кабельной линии, проходящей через вашу улицу. Может оказаться, что воруют именно у вас! Это актуально в дачных кооперативах, так как общекооперативные нужды по электроснабжению лягут и на ваши плечи.

Происходит самовольное подключение целиком домашней сети к электрическому вводу или воздушной линии электропередач, тем самым обходя прибор учета энергии. Иногда такой способ мошенники применяют для питания отдельных особо мощных потребителей. Как правило, на незащищенную линию электропередач накидывают питающие провода, другие концы которых уже интегрированы во внутридомовую сеть после счетчика. Вводной автомат при этом отключают, исключая протекание тока через сам счетчик. Или же просто запитывают таким методом мощного прожорливого потребителя, такого как электрический отопитель, сварочный аппарат, или иные приборы.

Если вы уверены, что ваш сосед обладает енергоемким оборудованием, то к нему стоит присмотреться.

«Левый ноль» . Работа счетчика без нулевого провода

В очередной раз проходя мимо счетчика учета энергии обратите внимание, считает ли он. Если долгое время показания не меняются, но вы уверены что электроэнергией пользуются, рекомендуем обратиться в соответствующие органы

Как проверить и что делать если электросчётчик наматывает больше использованного

Конструкция современных приборов учёта потреблённой электроэнергии достаточно надёжна и обеспечивает их многолетнюю бесперебойную эксплуатацию. Но даже самые надёжные аппараты могут выходить из строя, в результате чего величина показаний начинает значительно искажаться в большую сторону. Рассмотрим способы проверки достоверности отображения показаний электросчётчиками и пути решения указанной проблемы, в случае её возникновения.

Как проверить, что счётчик мотает больше

Согласно государственным нормам и требованиям изготовителя, электросчётчики обязаны проходить регулярную поверку специализированной организацией на исправность и правильность учёта данных. Периодичность поверки определяется требованиями изготовителя, отображёнными в паспорте прибора.

При просроченной поверке показания счётчика признаются недействительными, а счёт за электроэнергию потребителю назначается, исходя из действующих нормативов. Указанная ситуация характерна также для приборов в случае:

наличия механических повреждений;
повреждения пломбы или невозможности проверки её целостности;
отсутствия вывода результатов измерений;
превышения допустимой погрешности, согласно установленному классу точности;
истечения нормативного срока эксплуатации.

Но иногда возникает необходимость проведения внеочередной поверки, вызванной следующими обстоятельствами:

размеры ежемесячных показаний значительно возросли, без изменения обычного образа жизни и объёма потребления;
обратной ситуацией – когда количество измеренных киловатт-часов резко уменьшилось. Не стоит оставлять ситуацию на самотёк, поскольку иначе поставщик примет меры относительно проверки достоверности показаний счётчика. А при выявлении причин, связанных с неисправностью прибора, ответственность ляжет на владельца;
объём потребления значительно превысил сравнимое количество киловатт-часов у соседей или знакомых.

Чтобы проверить в домашних условиях правильность учёта показаний электросчётчика, не требуется обладать знаниями в области электротехники. Методика достаточно проста. Владельцу необходимо выполнить следующие действия:

Выключить как можно больше потребляющих устройств, оставив включёнными несколько из тех, точное значение мощности известно.
Подсчитать мощность приборов, оставшихся включёнными, суммировав значения. К примеру, если включён холодильник, потребляющий до 2 кВт-ч и две лампы по 0,04 кВт-ч, общий объём показаний в течение часа должен составлять 2,08 кВт-ч.
Засечь текущие показания прибора учёта.
Отметить значение счётчика, спустя прошедший час времени и отнять от большего значения меньшее.

Если полученный расчётным путём результат будет значительно расходиться с фактическим, подсчитанным по показаниям электросчётчика, значит прибор неисправен и требуется принятие мер.

Причины и решение завышения показаний

Завышение показаний электросчётчика может быть вызвано следующими причинами:

неправильным подключением;
самоходом;
высокой погрешностью;
намагниченностью счётчика;
незаконным подключением соседей.

Рассмотрим детальнее способы проверки каждой из перечисленных причин.

Неверное подключение

Важно убедиться, что счётчик подключён правильно. Для этого требуется отыскать схему подключения

Обычно она отображается на крышке клеммного отсека прибора. Также схема приводится в паспорте. Если на самом изделии изображение не удаётся прочитать, а паспортная документация утеряна, схему можно найти в интернете, введя в поисковике марку прибора.

Что такое смарт счётчики электроэнергии и как они работают

Нашумевший российский закон об умных счетчиках — ФЗ от 27.12.2018 № 522-ФЗ был утвержден 29 декабря 2021 года. Этим законом вносятся поправки в ФЗ от 26.03.2003 № 35-ФЗ.

Нововведения, которые вступят в свою силу с июля 2021, коснутся пока только системы учёта потреблённой электроэнергии. Умные счетчики воды используются и сейчас, но они не обязательны для всех. Законодатели обещают, что через некоторое время дойдет очередь до счетчиков воды, тепла и газа. Но это случится не в 2020 году, а значительно позже.

Умный счётчик – это прибор учёта нового поколения, умеющий самостоятельно передавать информацию в энергоснабжающую организацию. При этом умный счётчик электроэнергии делает это своевременно и безошибочно. Исключая проблемы человеческого фактора, то есть исчезнет необходимость:

Вспоминать дату снятия показаний.
Записывать цифры.
Звонить в управляющую компанию или передавать данные по Интернету.

Что снимает много утомительных проблем.Кроме того, смарт счётчик может автоматически:

Менять часовой тариф.
Защищать оборудование во время аварий, сигнализируя в диспетчерскую службу.
Информировать об отказе и неисправности в работе квартирного, и общедомового прибора учёта.
Передавать информацию о попытках несанкционированного доступа к электрическому счётчику и незаконного подключения.
Показывать собственнику уровень задолженности.
Сохранять полученные сведения.

Новые счётчики, в отличие от старых индукционных или электронных счётчиков, дополнительно оборудованы контроллером. Устройством, позволяющим достичь смарт целей в области информированности и управляемости потоками электрической энергии.

Интерфейс контроллера надёжно обеспечивает беспроводную передачу информации в интернет с помощью технологий:

Wi-Fi – с помощью роутера.
GPRS – посредством сим-карты.
LPWAN – через вышку, подключённую к серверу.

Умные счётчики электроэнергии во многих российских регионах используются уже сейчас.Такие приборы учёта применяются пока в основном в частном секторе. Их устанавливают на опоре воздушной линии электропередач.

Счётчики такого типа автоматически передают информацию по зашифрованным каналам в специализированный центр учёта. История показаний и потреблённого количества электроэнергии хранится в архиве прибора и в базе данных центра. Потребителям больше не нужно снимать показания и передавать их в Энергосбыт.

Некоторые подобные приборы оснащены специальными пультами, позволяющими потребителю дистанционно контролировать расход электроэнергии, не выходя из дома и без визуального осмотра самого энергомера.

В период с 1 июля 2021 года до 1 января 2022 года комунальщикам рекомендуются ставить умные приборы, но пока это только рекомендация. Они по-прежнему имеют право монтировать приборы старого типа. А вот с 2022 года смарт-счетчики станут обязательными.
