Монтаж трубостойки для ввода электричества на участок своими руками: высота крепление и установка под счетчик

Установка трубостойки

Изделие помещают в яму, выставляют по отвесу в вертикальное положение и фиксируют деревянными клиньями или обломками кирпичей. Далее поступают одним из следующих способов:

1. Засыпают в яму грунт с послойной трамбовкой через 15-20 см.
2. Заливают бетон.

Первый вариант обеспечивает дополнительное заземление стойки (при отсутствии антикоррозионного покрытия из битума или подобного материала). Но у него есть недостатки:

• срок службы конструкции сокращается из-за ржавчины;
• возможен крен.

Земляные работы рекомендуется совместить с установкой электрода. В этом случае его необходимо будет забить только на 1,5 м.

После этого к изделию приваривают болт или шпильку для подключения провода.

Необходимый инструмент

• Пассатижи;
• Бокорезы;
• Нож для зачистки проводов;
• Отвертки: крестовая и простая;
• Гаечный ключ на 10 мм (для разбора и сбора задней стенки щита и др.) и 13 мм (для проколов);
• Дрель или шуруповёрт;
• Сверло диаметром 6 мм для крепления учетно-распределительного щита к металлическим полосам и болта заземления;
• Лопата или бур;
• Лестница, леса или высокий стол;

Сварка и два электрода. Можно обойтись и без сварки и прикрепить насквозь полосы к металлическому квадратному профилю 60 мм, а болты поставить с закруглёнными шляпками наружу. Всё это закрасится чёрной мастикой.

Как смонтировать

Сначала, поместите оборудование в щит, для удобства можно вытащить заднюю стенку с дин рейками наружу.

На верхний автомат подаётся напряжение с СИП 4, далее приходящий провод снизу автомата идет к счетчику, а от счетчика уже исходящий идет на автомат внизу, от которого электроэнергия будет поступать в дом или на участок.

Ноль со столба проводом СИП – 4 справа идет к счетчику напрямую, а далее отходящим проводом (медью 6 кВ) идет на Din шину (на рисунке синего цвета) и далее следует СИПом – 4 на дом.

Подключение автоматов к счетчику зависит от вашей модели счётчика. В любом случае схема подключения простая и не требует особенных навыков. Можно посмотреть в интернете видео по подключению именно вашей модели счетчика.

При монтировании не забудьте заземлить дверцы щита с трубостойкой.

Установка трубостойки

Выкопать либо пробурить отверстие длинной один метр, для установки трубостойки.

Если вы бурите, то можно снизу квадратного профиля трубостойки на расстоянии 110 см закрепить или приварить металлический уголок и, нанося по нему удары кувалдой плотно добить в отверстие после бура. После установки уголок отрезается или отвинчивается.

Если выкапываете на метр лопатой, то лучше забетонировать, хотя бы верхнюю часть до земли.

После установки трубостойки не забудьте её заземлить, т.е. сделать отдельное заземление. Рядом вбивается, например квадратный толстостенный профиль примерно 40 мм и этот профиль при помощи сварки или проводов с креплениями соединяется внизу с квадратным профилем 60 мм трубостойки.

Подключение к силовым проводам

Для подключения к столбу с электроэнергией нужно вызывать электриков с допуском. Работа не сложная затянуть четыре прокола ключом на 13 мм или на 17 мм зависит от модели прокола. При выполнении этой работы нужна длинная лестница или монтерские кошки (когти). Ещё необходимо соблюдать правила безопасности, особенно если работа проводится под напряжением.

Была польза — ставьте нравиться и подписывайтесь на канал. Удачного монтажа и хорошего настроения!

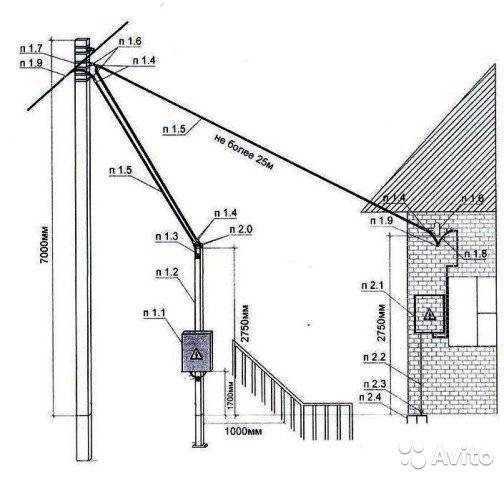

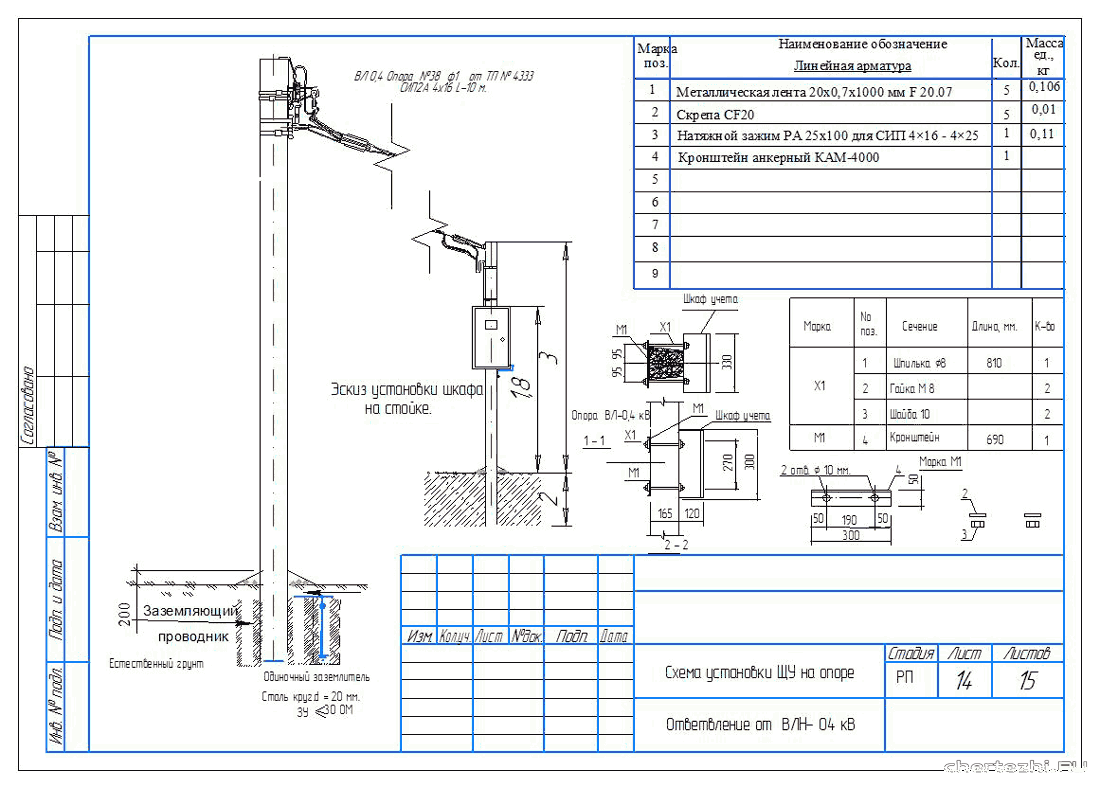

Воздушное ответвление к дому

В отличие от воздушной линии неизолированными проводами (ВЛ) от которой ответвление можно делать только от опоры, от ВЛИ можно «взять» питание, как от опоры, так и в пролете магистрали.

Для подключения от опоры, и для подключения в пролете выпускается специальная линейная арматура СИП. Она не требует зачистки изоляции и способ соединения у неё прокалывающий. То есть, провод закладывается в соединитель. Далее при затягивании крепежа, прокалывается специальным острым контактом до токопроводящей жилы. Более того, большинство арматуры можно использовать без отключения магистрального электропитания.

Ключевые преимущества

Изделие позволяет:

1. Подать электроэнергию на участок, где строительство только начинается. В данном случае не существует другого способа разместить щиток со счетчиком, вводным автоматом и другими аппаратами защиты.
2. На участке с готовым строением — сохранить его фасад привлекательным. При отсутствии трубостойки шкаф размещают на здании, что портит внешний вид дома.

Недостатки альтернативных вариантов:

1. Размещение шкафа внутри здания. Не приветствуется службой энергосбыта: по правилам прибор учета потребления электричества должен располагаться так, чтобы инспектор мог снять показания с улицы. Также требуют, чтобы схема подключения находилась на виду.
2. На опоре воздушной ЛЭП. Требуется разрешение службы энергосбыта. Возможны кража оборудования, повреждение шкафа вандалами или электриками в ходе работ на столбе. В последнем случае пострадавший не имеет права на компенсацию со стороны организации-поставщика.

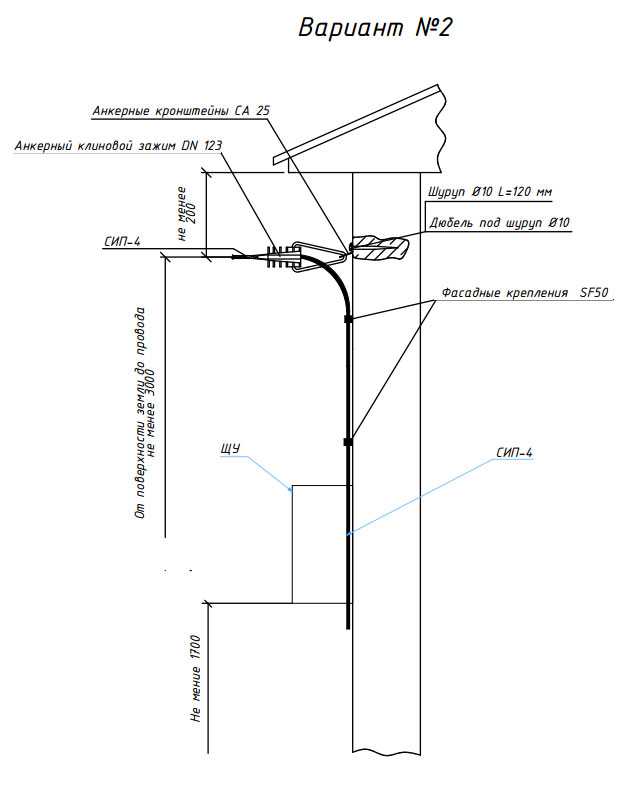

Подвод СИП в дом

Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

Проблему решают следующими способами:

1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

{SOURCE}

Преимущества СИП

1. Проводники изолированы при помощи сшитого полиэтилена, устойчивого к атмосферным воздействиям.
2. Высокие изоляционные свойства провода исключают случайные поражения электрическим током при монтаже, ремонте, эксплуатации, исключают короткие замыкания из-за касания проводников или обрыва.
3. Низкие расходы на монтаж благодаря возможности вести провода по фасадам подключаемых объектов, использовать короткие опоры, организовывать совместную подвеску, а также отсутствию необходимости применять изоляторы и траверсы.
4. Снижение электропотерь из-за уменьшения реактивного сопротивления, возникающего в изолированных проводниках.

Выбор кабеля для ввода электричества в дом

В этой части нашего материала мы ищет ответ на вопрос «какой кабель завести в дом». Рассмотрим рекомендации от представителей Кольчугинского завода«Электрокабель»начальника информационного отдела Натальи Пфаненштиль и инженера-технолога Елены Брагиной.

Вот что в первую очередь необходимо знать застройщику, выбирая кабель для ввода электричества в дом.

Елена Брагина:

– В первую очередь нужно представлять, что такое кабель и чем он отличается от провода. Так как у каждого из этих изделий своя область применения, то не стоит экспериментировать на себе и своих близких. Если есть вероятность частого подтопления и  возможность того, что кабель много времени будет проводить в воде, то в этом случае, лучше использовать специально  разработанное для таких условий изделие — с изоляцией из силанольносшитого полиэтилена.

Но вот какой именно кабель следует использовать, чтобы проложить линии по воздуху и под землёй, расскажет Наталья Пфаненштиль:

– При вводе в дом электричества по воздуху лучше всего  использовать провод марки СИП

Так как изоляция данного провода выполнена из светостабилизированного сшитого полиэтилена, то данный тип провода отличается повышенной стойкостью к ультрафиолетовому излучению, что очень важно именно при эксплуатации на открытом воздухе

При прокладке линии в земле необходимо использовать силовые бронированные кабели (ВБШв). Броня в конструкции кабеля выполняет защитную функцию от механических повреждений.

Но нужно учесть, что оболочка кабеля выполняется из ПВХ пластиката, который не стоек к ультрафиолетовому излучению, а значит, кабель при выходе на поверхность из-под земли необходимо дополнительно защитить.

– При выборе кабеля следует обратить внимание на следующие характеристики:

• Нормативная база: кабель для электропроводки марки ВВГнг(А)-LS выпускается по техническим условиям, которые в обязательном порядке должны соответствовать ГОСТу.  Такие данные можно найти на ярлыке к продукции, в сертификатах и т.п.;
• Сертификат на продукцию. Кабели повышенной пожарной безопасности –нг, нг(А)-LS и т.п. подлежат обязательной сертификации, в том числе и  в системе пожарной безопасности;
• Конструкция кабеля. Силовой кабель, выполненный по стандарту, должен иметь круглую форму и заполнение;
• Маркировка — на кабеле в обязательном порядке должны присутствовать следующие надписи: марка, наименование производителя или код, а также год его выпуска.
• Репутация производителя.

Подключение к линии электропередач

Подвод электрических коммуникаций осуществляют по следующим правилам:

1. На стойке кабель фиксируют с помощью зажима.
2. На высоте до 2 м от грунта его помещают в металлическую гофру. Это требование относится и к проводнику в изоляции, в т.ч. СИП.
3. Ввод провода в шкаф осуществляют снизу, чтобы через отверстие внутрь не попадала вода.

Не рекомендуют прокладывать кабель внутри стойки. Причины следующие:

1. Выходное отверстие ослабит ее сечение.
2. В трубу будет проникать вода, вызывая коррозию.
3. Энергосбыт может заставить переделать подключение из-за возможности незаметного подсоединения к линии до счетчика. Вся схема должна хорошо просматриваться.

Соединение подводящего провода с ЛЭП производят посредством специального прокалывающего зажима. Это имеет право делать только сотрудник энергосбыта.

Установка стойки

В подготовленную яму вставляется ранее изготовленная стойка. Если засыпаете землей, то не забывайте каждые 15-20см трамбовать. Можно использовать щебень и забетонировать все основание. Тогда никакие наклоны вам будут не страшны, да и коррозия не будет оказывать такого сильного влияния.

Бетону дайте время 1-2 дня чтобы окончательно застыть, только после этого можно вешать шкаф.

Конечно бетонирование значительно увеличивает время всего монтажа. Без него, простым утрамбовыванием всю работу можно сделать за 2-3 часа. Кроме того, без бетона значительно улучшается заземление самой стойки, за счет лучшего контакта с землей (если вы конечно полностью не изолировали термотрубкой или битумом низ). Поэтому здесь нужно будет делать выбор — надежная устойчивость и долговечность или лучшее заземление.

Описание и виды СИП

Электрический кабель СИП представляет собой провод, состоящий из нескольких изолированных жил, сплетенных из алюминиевой (или из сплавов на основе алюминия) проволоки. расшифровывается — самонесущий изолированный провод.

При постройке новых линий, в соответствии с ГОСТ Р 52373-2005, предусмотрено использование проводов типа СИП. Согласно седьмой редакции правил ПУЭ, применение данных кабелей рекомендовано при подключении потребителей электроэнергии.

Существуют следующие виды СИП:

1. Провод типа СИП-1. Имеет четыре жилы и используется в магистралях для передачи трехфазного тока с напряжением до 1 кВ. При этом три из них предназначены для подключения фазы и имеют изоляцию из полиэтилена, устойчивого к воздействию ультрафиолетового излучения. В стандартном исполнении четвертая жила (нулевая) не имеет оплетки и оснащена стальным сердечником. Промышленность выпускает вариантное исполнение кабеля с маркировкой СИП-1А, который имеет покрытие изоляцией на нулевой жиле.
2. Провод СИП-2. Отличается от первого типа изоляцией всех жил. Сфера применения аналогичная.
3. СИП-3. Представляет собой одножильный кабель, покрытый сверху изоляционной оболочкой на основе светостабилизированного полиэтилена. Прочность провода обеспечивается встроенным в жилу стальным сердечником. Кабель используется на магистралях для передачи напряжений до 35 кВ.
4. Провод СИП-4. Используется на линиях с напряжением до 1 кВ и имеет четыре жилы с покрытием из светостабилизированного полиэтилена (аналогично СИП-3). В конструкции отсутствует несущий стальной провод. Этот тип кабеля часто используется в дачных кооперативах для того, чтобы подключаться к электричеству.
5. СИП-5. В его конструкции применяются две и более жилы с покрытием из сшитого полиэтилена. Несущего стального проводника в схеме нет, кабель применяется для выполнения подключения к электросети с напряжением до 1 кВ.

На картинках ниже показаны сечения некоторых видов провода СИП.

Установка трубостойки под ключ

   Размеры трубостойки и ее высота определяется согласно документу ТУ выданному в местном отделении энергосбыта.

   Наши специалисты выполняют работы по установке приемного устройства трубостойки под ключ, включая монтаж мачты, установку приемного электрического щита и подключение вводного кабеля к магистральной линии электропередач и к дому.

   Также мы готовы предоставить оборудование необходимое для установки трубостойки на Вашем участке или другой территории, на которых производится подключение электричества при помощи трубостойки.

   При подключении нескольких участков в СНТ к электрической сети при помощи трубостойки мы предоставляем скидки на оборудование и выполненные работы.

   Подключение электричества к дому при помощи приемного устройства трубостойки осуществляется используя следующее оборудование, — трубостойка необходимой высоты, электрический щит, электросчетчик, автоматические выключатели, набор крепежных элементов.

   Установка электросчетчика в электрощите смонтированном на трубостойке, производится согласно техническим требованиям описанным в руководстве по установке, к конкретному типу и модели электросчетчика.

   На практике, при установке трубостойки применяются различные размеры трубостоек, а также крепежные элементы.

   По окончании работ по вводу электричества в дом через трубостойку и выполнения технических условий МОЭСК, Вы также можете воспользоваться услугами нашей компании и провести электромонтажные работы и разводку электропроводки в своем загородном доме или коттедже по доступным ценам.

Ввод электроэнергии в здание

Как уже говорилось выше, прокладка вводного кабеля — прерогатива работников энергосбытовой организации.

Подключение дома к линии электропередачи можно осуществить тремя методами:

1. Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
2. Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
3. Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.

Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.

Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.

Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.

Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.

Труба позволяет нейтрализовать воздействие электрической дуги

Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл

Один из способов организации ввода — переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю — огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.

Обратите внимание! Номинал автомата должен на одно значение превышать значение вводного щитка

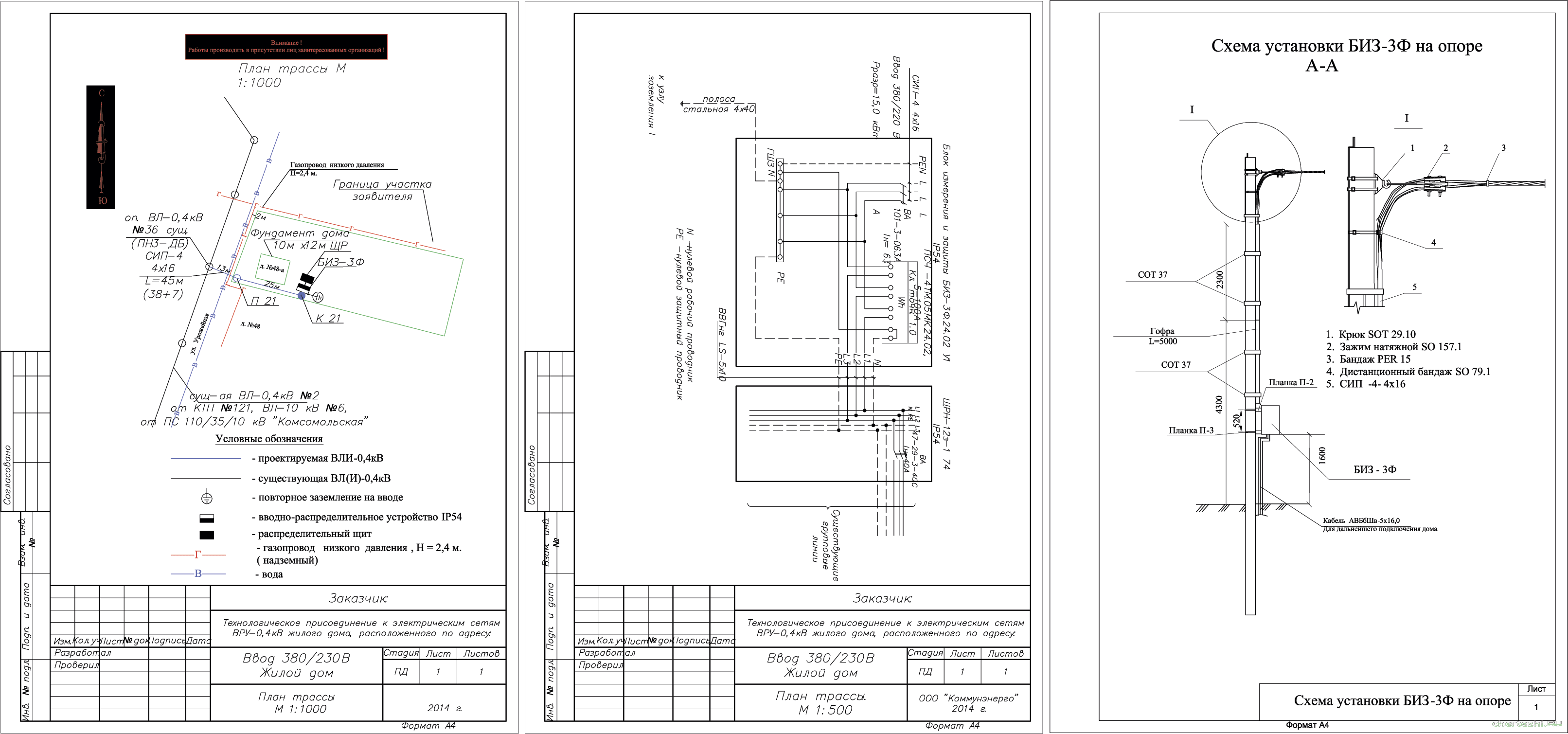

Монтаж кабеля от столба к дому

Прежде чем начать монтаж СИП-кабеля от столба к дому, выполните замеры. Сначала определяют расстояние от фасада дома до ближайшей опоры. От места крепления настенного крюка до оси столба должно быть не более 25 м. Если расположение опор и дома не позволяют получить указанное расстояние, то придётся устанавливать подставной столб. Для подключения дома к источнику электроэнергии обычно используют кабель марки СИП-4 2х16 или 4х16 в зависимости от выбранного количества подводимых фаз. При покупке кабельной продукции лучше не экономить. Берите провод с запасом, чтобы не останавливать монтаж из-за недостаточной длины подключаемого проводника.

Подключение СИП на столбе к основной линии электропередач выполняют при помощи прокалывающих зажимов. Производители выпускают широкий ассортимент таких изделий, обладающих разными характеристиками.

Правила монтажа СИП кабеля от столба к дому

Например, некоторые зажимы предназначены для подключения к линии без снятия напряжения. Изоляция срывной головки от прокалывающих контактов позволяет безопасно работать под нагрузкой. При выборе рекомендуется учитывать условия проведения монтажно-ремонтных работ, особенности воздушной линии и сечение используемых проводов.

Если основная линия протянута с использованием оголённых проводников, то для подключения СИП потребуется специальный зажим, имеющий контакты с гладкой поверхностью с одной стороны и с зубьями с другой. Если линия смонтирована при помощи СИП, то покупайте обычные прокалывающие зажимы для соединения самонесущих изолированных проводников.

На опоре устанавливают бандажный крюк, а на стене дома монтируют настенный крюк. Устанавливают анкерные зажимы, вручную натягивают кабель и фиксируют его в натянутом положении.

Как своими руками подключить электрический щит

Для установки щита, прежде всего, необходимо его собрать. Конструкция должна включать в себя следующие элементы:

•  Счётчик энергии;
• Автомат ввода (соответствующий нагрузке в сети);
• Нулевая шина, включающая в себя заземляющий проводник и рабочий ноль.

Затем, когда все элементы оказываются на своих местах, шкаф прикрепляется к трубостойке. С помощью элементов крепежа установить счётчик на опору не составит труда, иногда они идут в комплекте к устройству.

По окончанию данных этапов нужно подключить конструкцию к линии электропередач. Для этого используют самонесущий изолированный провод с жилами из алюминия.

Чтобы в щит не попадала вода, снег или град, необходимо проводить ввод проводников от магистрали снизу конструкции.

При прокладывании к дому, Вы можете использовать провода ВБбШВ, которые можно прокладывать подземным способом без использования трубы.

С помощью этой статьи Вы можете сами установить трубостойку на своём участке. Теперь Вы знаете все правила, которые должны быть обязательно выполнены во время установки.

В случае, если Вы являетесь начинающим электриком и не уверены, что сможете самостоятельно провести монтаж подобной конструкции, лучше обратиться к специалистам из компании энергоснабжения.

Последствия самовольного подключения электричества

Описанный порядок подключения хоть и предусматривает немало сложностей и расходов, является единственно законным. Его нарушение чревато для собственника нежелательными последствиями:

1. Самовольное подведение электричества к земельному участку практически невозможно узаконить, проще демонтировать протянутые сети и провести процедуру технологического присоединения.
2. Самовольное подключение, согласно Положениям, утв. Постановлением Правительства № 442 от 04.05.2012, трактуется как «бездоговорное потребление электричества». В этом случае потребитель обязан возместить ущерб, оплатив предполагаемый объем использованной электроэнергии. При расчете учитывается максимальная пропускная способность питающего кабеля, умноженная на 24 часа и умноженная на срок, отсчитываемый с даты последней контрольной проверки, но не более чем за 3 года. Компенсация будет равна стоимости электроэнергии, которую нарушитель потребил бы в течение 3 лет, если бы круглосуточно использовал электричество на пределе возможностей питающего кабеля.
3. Самовольное подключение влечет административную ответственность по ст. 7.19 КоАП и для физических лиц наказывается штрафом в 10-15 тыс. рублей. Кроме того, существует практика привлечения незаконных потребителей к уголовной ответственности по ст. 165 УК, по которой на нарушителей может быть наложен штраф в размере до 300 тыс. рублей или 2-летней зарплаты, либо их могут привлечь к принудительным работам и иным видам наказания, вплоть до лишения свободы на срок до 2 лет.

Предлагаем ознакомиться Предоставление отгула за работу в выходной день по ТК РФ

Учитывая существующие риски, расходы на электрификацию участков могут не показаться такими уж крупными.

Выбор места установки

Существует 3 способа размещения конструкции.

На крыше здания

Такая стойка еще может называться гусаком. Из-за сложности монтажа и труднодоступности шкафа этот вариант является наименее желательным. К нему прибегают редко, когда отсутствует возможность реализовать другие способы.

На стене

Преимущество этого варианта заключается в высокой надежности.

Повреждение транспортом или механизированным садовым инвентарем исключено. Способ не подходит для зданий с дорогой облицовкой, поскольку стойка и шкаф портят внешний вид фасада.

В виде отдельной конструкции

К этому варианту прибегают, чтобы сохранить привлекательность здания. По сравнению с предыдущими способами изделие обходится дороже, что объясняется следующими причинами:

• большими габаритами;
• повышенными требованиями к прочности.

Данный метод применяется чаще всего, поэтому далее он будет рассмотрен подробно.

Месторасположение отдельно стоящей трубостойки выбирают с учетом указанных в нормативах максимальных расстояний:

1. От границы участка (вглубь) — 25 м.
2. От опоры ЛЭП — 25 м.

Рекомендуется отвести под счетчик на участке такое место, чтобы выполнялись 2 условия:

1. Посторонние не имели к нему доступа.
2. Инспектор энергосбыта мог снять показания, не заходя во двор.

Шкаф располагают лицевой панелью в сторону улицы.

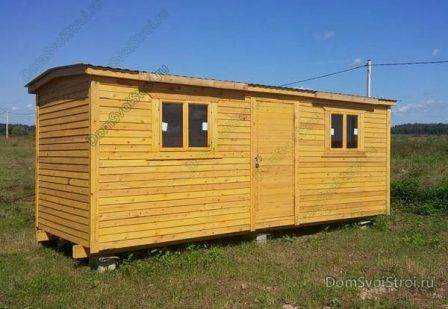

Технические условия подключения бытовки

Несмотря на то, что бытовка это не дом, правила её подключения не отличаются от подключения дома.

• Расстояние от опоры подключения или от места отключения в пролёте ВЛИ не более 25 метров. Если больше нужна промежуточная опора;
• Высота воздушного ввода кабеля от земли не менее 2 метров 50 см. Так как высота бытовок такую высоту не даст, то на крыше бытовки для ввода ставится специальный гусак из металлической трубы.
• Гусак ввода обеспечит не только нужную высоту, но сделать защищенный (гильзовый) проход кабеля подключения через строение. При проходе через деревянное строение гусак должен быть закрыт несгораемым материалом.
• На вводе кабеля ставиться вводной автоматический выключатель, далее счетчик учета и автоматы групп электропроводки бытовки. Их достаточно два.

Электропроводка в самой бытовке делается заранее или после подключения, разницы нет. При выборе бытовки можно выбрать бытовку с электропроводкой.

Так как бытовки обычно деревянные, то проводка внутри бытовки делается открыто, на роликах или в коробах. Для безопасности розетки и светильники для бытовки выбираются с повышенными степенями защиты корпуса .
