Клещи для обжима наконечников проводов: способы применения

Какие инструменты и предметы потребуются

Как обжать кабель? Да очень просто, но для начала надо понимать, что нам понадобится. А это:

Ножик небольшой (полноценный кухонный тесак для разделки мяса лучше не использовать ;-)). Он нам понадобится, чтобы снять внешнюю изоляцию.
«Обжимка», т.е. то, чем мы будем обжимать. Здесь есть два варианта:

Отвертка обыкновенная (шлицевая). В этом случае часто требуется дополнительный фиксатор для коннекторов. В качестве него можно использовать руки напарника.

Примечание: в принципе некоторые обжимают еще зубами в случае использования отвертки желательно быть осторожнее. Были прецеденты.

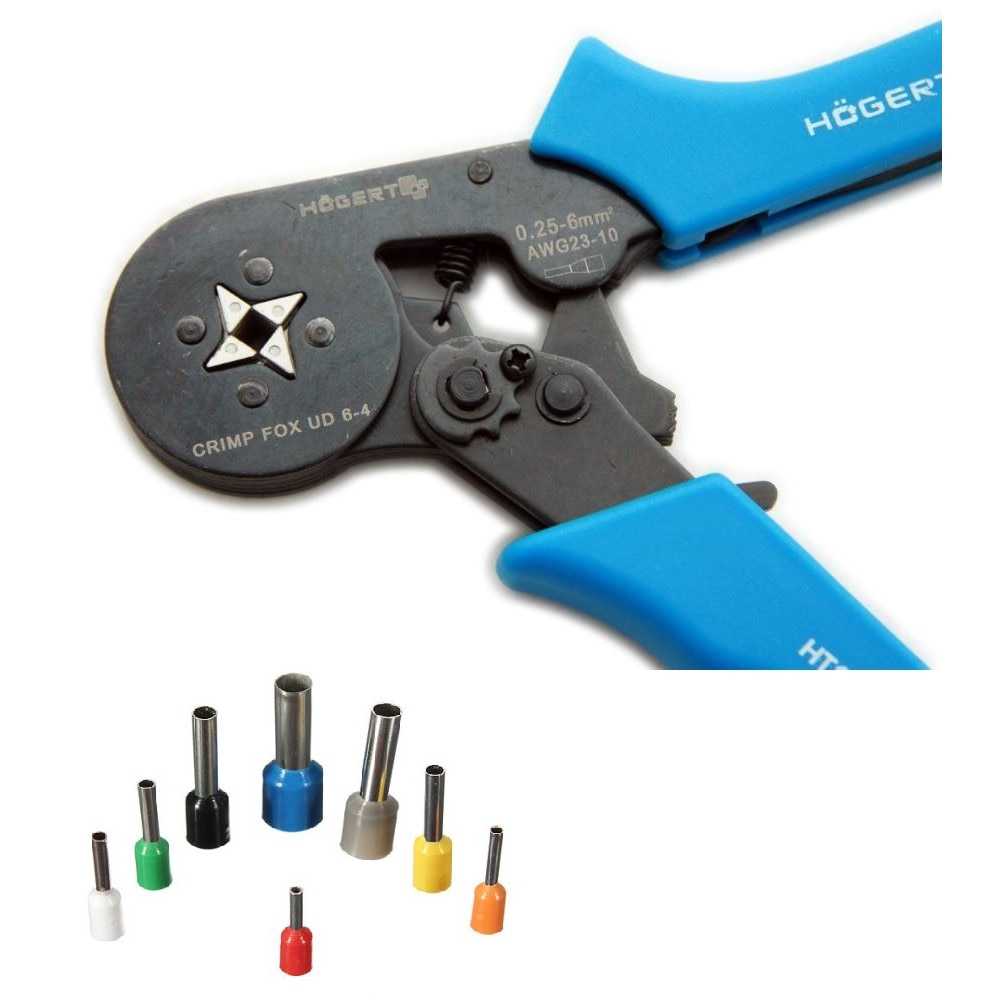

Как правильно работать обжимными клещами

Самостоятельное овладение опрессовочными клещами первоначально может сопровождаться созданием некачественного соединения гильзы или наконечника с проводом. Нередко бывает, что с виду надёжно выполненный обжим скрывает плохой контакт. Это может происходить по двум причинам.

Если не выдерживается форма клемм

Несовпадение размера наконечника или гильзы с проёмом между губками матриц может вызвать перекос сдавливаемого элемента. Прежде, чем приступить к обжимке, следует примерить наконечник к проёму в клещах

Также важно плотное вхождение оголённого конца провода в отверстия хвостовика или гильзы

Пучок проводков или одиночная жила должна входить в соединительный элемент с лёгкой натяжкой. Если возникают какие-либо сомнения в надёжности крепления, стоит потренироваться на отдельных отрезках кабеля. После обжима усилием рук нужно проверить прочность соединения. При малейшем люфте обжим следует забраковать и возобновить опрессовку с другим концевиком.

Чрезмерный зажим может повредить жилы внутри гильзы. В сопроводительной документации клещей для обжима обычно указывают размеры поперечного сечения наконечников непосредственно для каждого проёма клещей. Следует избегать применения разъёмов из мягких металлических сплавов. Со временем наконечник может потерять прочность, и контакт станет ненадёжным.

Скручивание многожильных проводов перед обжимом

Ошибка может совершиться по привычке скручивания жил, которую производят перед изолированием или пайкой ручных соединений. Так делать категорически нельзя.

Проверить пагубность скрутки можно простым способом. Стоит сжать плоскогубцами скрутку многожильных кабелей, чтобы убедиться в деформации и повреждении целостности проводков.

Если при снятии изоляции с монтажного участка кабеля обнаруживаются скрученные жилы, то их надо распрямить. Только после этого жилы вставляют в проём наконечника или гильзы.

По какой цене можно купить наконечники для проводов под опрессовку

Прежде чем отправляться в магазин, стоит заранее ознакомиться с предлагаемыми на рынке вариантами. В таблице представлены цены на некоторые наконечники для проводов под опрессовку.

Фото	Продукция	Характеристики	Средняя цена, руб.
Наконечник медный луженый GPH ( ш = 29 мм) 120 мм.кв.*М 16	Форма фланца кольцевая. Материал медь.	320
Наконечник медный луженый GPH ( ш = 29 мм)
Наконечники герметичные изолированные НИМ 25 (CPTAU 25) ИЭК	Материал комбинированный — медь и алюминий. Поперечное сечение 25 кв. мм. В наличии продольная герметизация	268
Наконечники герметичные изолированные НИМ 25 (CPTAU 25) ИЭК
Наконечник медный луженый ТМЛ 2,5мм.кв. х М5 (Ш=10мм)	Материал медь. Поперечное сечение 2,5 кв.мм. Кольцевая форма фланца.	433
Наконечник медный луженый ТМЛ 2,5мм.кв. х М5 (Ш=10мм)
Navigator НШвИ 10-12 NET-Е10-12 изолированный 4670004710920 155767	Материал луженая медь. Полиамидная изоляция.	536
Navigator НШвИ 10-12 NET-Е10-12 изолированный 4670004710920 155767
Штыревой втулочный изолированный наконечник НШВИ2 2.5-10, 50шт Передовик 26685	ПВХ изоляция. Материал луженая латунь. Сечение провода 2,5 кв.мм.	87
Штыревой втулочный изолированный наконечник НШВИ2 2.5-10, 50шт Передовик 26685

Штыревой втулочный изолированный наконечник НШВИ2 2.5-10, 50шт Передовик 26685

Чтобы выбрать качественное изделие помните, что каждому наконечнику должен соответствовать определенный провод. Несоответствие этих двух элементов чаще всего приводит к ошибкам при выполнении опрессовки. Нельзя пользоваться самодельными наконечниками или для экономии резать гильзу на две части. Надеемся, что вам пригодятся наши советы и помогут сделать правильный выбор.

Нечем обжать НШВИ. Но есть паяльник 🙂

Хочу сделать соединения внутри щитка проводом ПВ-3. Сечение 6 мм2.

Есть наконечники НШВИ, но нет инструмента, пригодного для их обжатия. Электрики на работе посоветовали обжимать непосредственно винтом автомата

Вопрос: Будет ли плохо, если я вставлю конец провода в наконечник НШВИ и вместо обжатия — пропаяю его? Если плохо — то чем именно? Паяльник 100 Вт, паять умею, масштаб работ — 10 наконечников.

Что, даже пассатижей нет? Паять в наконечнике смысла нет. Проще облудить.

altor написал : Хочу сделать соединения внутри щитка проводом ПВ-3. Сечение 6 мм2.

altor написал : масштаб работ — 10 наконечников.

Используйте ПВ-1. Не тот объем, чтобы с наконечниками морочиться.

VladislavV , пассатижи есть, могу даже наконечник вместе с проводом внутри расплющить в плоский контакт Но надежно ли это?

Марсик , хочу чтоб красиво было Тем более, что еще вилочные наконечники НВИ нужно будет применить (на автомат зажить НВИ и гребенку), в него все равно ПВ-3 обжимать или паять придется.

altor написал : Тем более, что еще вилочные наконечники НВИ нужно будет применить

Для обжима НВИ и подобных применяется свой тип инструмента. Такие наконечники существенно более чувствительны к качеству опрессовки, нежели НШВи. Последние, как уже говорил VladislavV , в малых количествах можно и пассатижами обжать.

Если Вы собираете один щиток — все эти тонкости ни к чему. Моножилой вполне можно сделать аккуратно и красиво. Хороший пример приводился .

altor написал : пассатижи есть, могу даже наконечник вместе с проводом внутри расплющить в плоский контакт Но надежно ли это?

Надежно будет, если потом режущей частью пассатиж сделать насечки.

Моножилой мне не очень удобно получается, потому что с вводного автомата надо отвести одновременно:

6мм2 на основных потребителей
1,5мм2 на индикаторную лампу и автомат освещения в кладовке (где стоит щиток).

Можно было бы на них тоже 6мм2 пустить, зажимая по 2 провода под клемму, но кабель к плафону освещения — ВВГ 3х1,5мм2, соответственно его вместе с 6мм2 под клемму не зажмешь.

Кроме того, фазный провод после УЗО должен оканчиваться вилочным наконечником НВИ для соединения с одним из автоматов нижнего ряда (автоматы ВА47-29М ИЭК позволяют одновременно подключать шину и вилочный контакт), а НВИ на моножилу цеплять вроде не положено.

Я так понял, что все-таки можно НШВИ плоскогубцами обжать? Никто не против? Особенно, если в этот НШВИ я одновременно многожильные 6мм2 и 1,5мм2 засуну? А если 6мм2 многожильный и 1,5мм2 моножилу?

Или лучше просто облудить концы, а там где нужно (6+1,5) — скрутить и облудить?

Работа с изолированными наконечниками и клеммами. НШВИ, НКИ, НВИ, НШПИ, РПИ — все правила и технические данные.

Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.

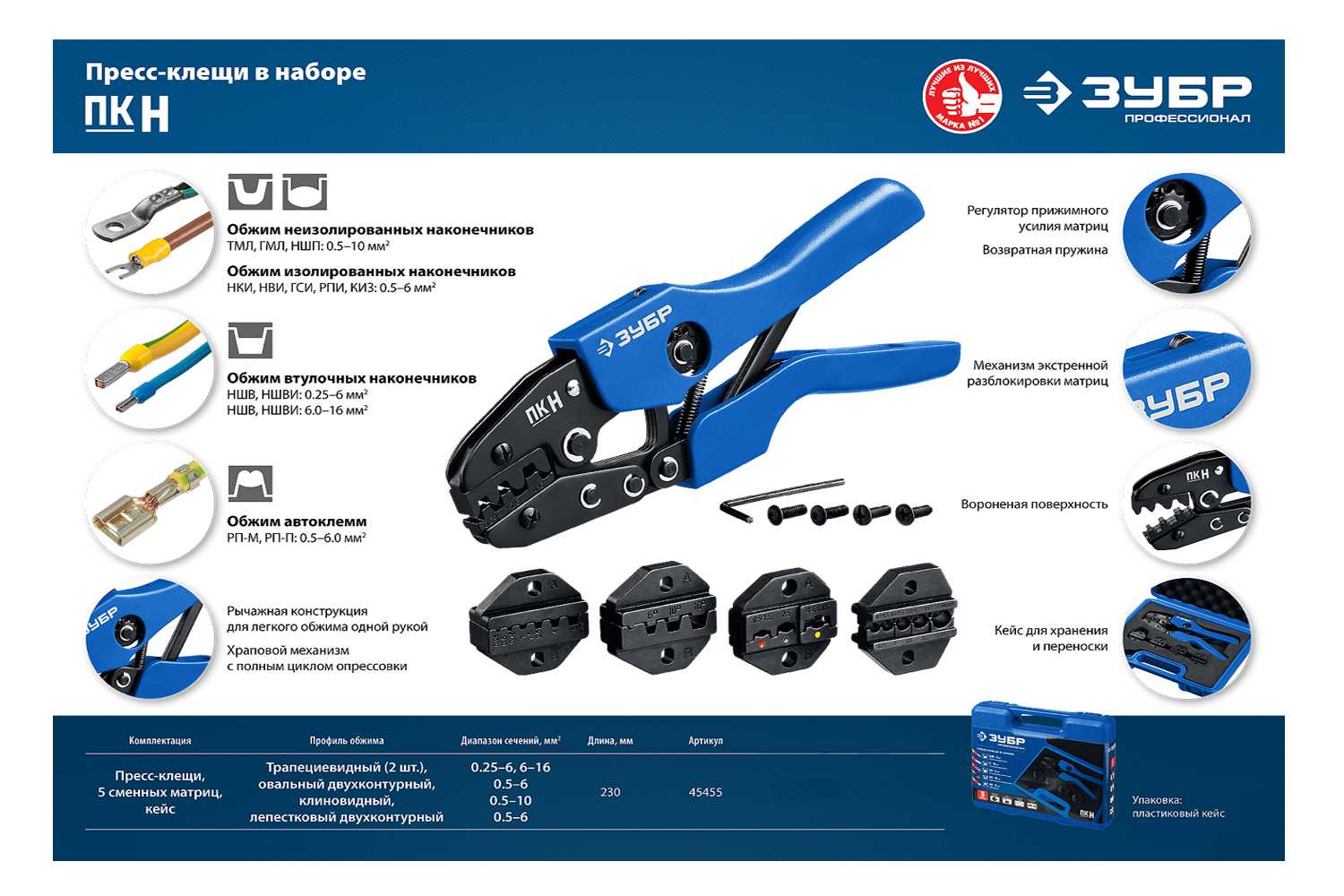

Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.

И в третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:

А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения. Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению. Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем. Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

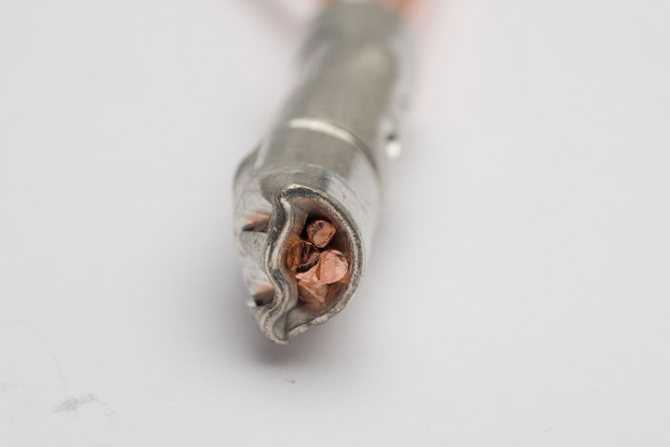

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Проводки внутри втулки обжимаются под очень высоким давлением, так что даже способны изменить свою первоначальную форму окружности, если лежат параллельно друг другу. Из круга они превращаются в шестигранник, а это увеличивает площадь их контактной поверхности между собой.

Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

Изолированные разъемы

Тип: РПИ-П

Разъемы плоские изолированные «папа» с ПВХ манжетой

Тип: РПИ-М

Разъемы плоские изолированные «мама» с ПВХ манжетой

Тип: РППИ-М

Разъемы плоские полностью изолированные «мама» в ПВХ корпусе

Тип: РШИ-П

Разъемы штекерные изолированные «папа» с ПВХ манжетой

Тип: РШИ-М

Разъемы штекерные изолированные «мама» с ПВХ манжетой

Тип: РПИ-О

Разъемы плоские ответвительные изолированные с ПВХ манжетой

Тип: ВРПИ-П

Виброустойчивые плоские разъемы «папа» с ПВХ манжетой

Тип: ВРПИ-М

Наконечник вилочный изолированный с нейлоновой манжетой

Тип: РПИ-П-НТ

Разъемы плоские «папа» с гибридной изоляцией

Тип: РПИ-М-НТ

Разъемы плоские «мама» с гибридной изоляцией

Тип: РПИ-П(н)

Разъемы плоские полностью изолированные «папа» в нейлоновом корпусе

Тип: РПИ-М(н)

Разъемы плоские полностью изолированные «мама» в нейлоновом корпусе

Тип: Ответвитель ОВ

Ответвитель используется для быстрого ответвления от главной токонесущей магистрали.

Тип: Ответвитель ОВ-Т

Ответвитель используется для быстрого ответвления от главной токонесущей магистрали.

Тип: РФИ-М(н)

Разъемы флажковые изолированные «мама» в нейлоновом корпусе.

Тип: РПИ-П-Т

Разъемы плоские «папа» с термоусаживаемой манжетой.

Тип: РППИ-М-Т

Разъемы плоские «мама» в термоусаживаемом корпусе.

Тип: ВРШИ-П(н)

Виброустойчивые разъемы штекерные «папа» в нейлоновом корпусе.

Тип: ВРШИ-М(н)

Виброустойчивые разъемы штекерные «мама» в нейлоновом корпусе.

Тип: РП-М / РП-П

Разъемы плоские под двойной обжим по жиле и изоляции.

Разновидности

Сегодня такие приборы выпускаются в двух исполнениях – сухом и жидкостном.

В первом случае в корпус изделия помещают резистивный кабель, похожий на тот, какой применяется в системах внутрипольного подогрева («теплый пол»).

Во втором варианте полотенцесушитель устроен по принципу масляного обогревателя: его корпус наполнен маслом или антифризом, нагрев которого осуществляется расположенными в нижней части ТЭНами. Сделать правильный выбор поможет приведенная ниже сравнительная характеристика:

Цена: технология производства сухих полотенцесушителей менее сложна, поскольку их корпус не нужно делать герметичным. Стоимость таких изделий, соответственно, будет ниже.
Дизайн: необходимость размещать ТЭН именно в нижней части существенно ограничивает возможности дизайнеров жидкостных сушилок. Так что если вы ищете ультрамодный полотенцесушитель с оригинальной внешностью – выбирайте кабельную модель.
Способы установки: наличие ТЭНа связывает руки не только дизайнерам. Правило о нижнем расположении нагревателя приходится соблюдать и владельцу масляного полотенцесушителя при установке последнего. Что касается кабельного прибора, то его можно располагать как угодно и даже в перевернутом состоянии он все-равно будет исправно нести свою службу.
Мощность: в этой категории первенство однозначно принадлежит жидкостным приборам. Большинство «сухих» моделей имеют мощность в несколько сотен ватт, в то время как тепловая производительность их маслосодержащих конкурентов может достигать 2 кВт.
Наличие терморегулятора: как правило, возможностью задавать температуру нагрева обладают владельцы мощных жидкостных полотенцесушителей. Масло или антифриз может разогреваться достаточно сильно, поэтому производители оснащают такие приборы регуляторами температуры. В случае со слабенькими кабельными моделями такая необходимость отпадает. Обычно управление ими сводится к нажатию кнопки «On/Off».
Инерционность: жидкостные и кабельные полотенцесушители также отличаются скоростью выхода на рабочий режим. Первые греют не сразу, а только после того, как прогреется масло; вторые разогреваются в течение минуты. Зато и остывают приборы по-разному. «Сухие» после отключения моментально становятся холодными, в то время как жидкостные еще отдают некоторое время тепло, что бывает удобно при частых отключениях электроэнергии.

Обычно жидкостную модель с достаточной мощностью покупают те, кто предполагает использовать полотенцесушитель еще и в качестве обогревателя. Если же он нужен только для подсушивания полотенец и других вещей, вполне подойдет кабельный вариант.

Кримпер для обжима наконечников: специфика конструкции, применение

Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.

Кабельное соединение всегда начинается со снятия изоляции с концов проводов

Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.

Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

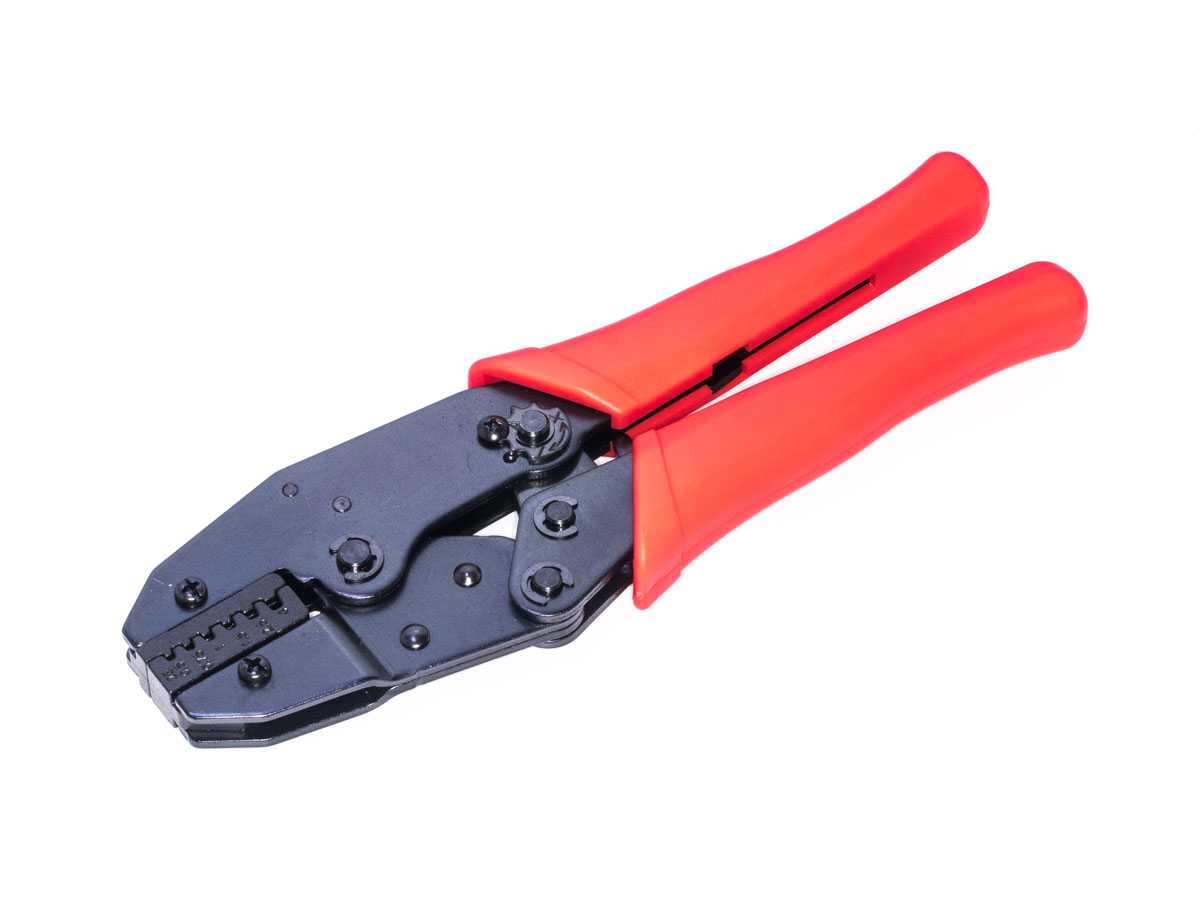

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

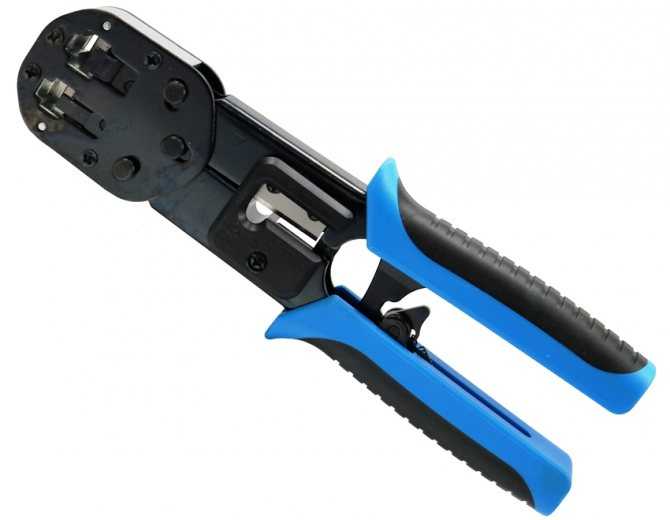

Опрессовочные клещи для обжима наконечников проводов RJ 45

Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Что касается общих требований, то следует обращать внимание на такие показатели:

Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук.
Форму ручек. Она должна быть эргономичной, удобной для захвата.
Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки

Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима.

К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.

Способы опрессовки

Известны эффективные методы обжатия провода, для реализации которых потребуется простейший слесарный инструмент, имеющийся в хозяйстве большинства пользователей.

Возможные варианты решения проблемы приводятся ниже:

Использование для запрессовки фирменного кернера (фото ниже).

Лужение и последующая запайка контактного соединения газовой горелкой.
Опрессовка с помощью винта и обжима в тисках.

Рассмотрим каждый из этих подходов более подробно.

Кернер с молотком

Запрессовка посредством кернера – самый простой и быстрый способ решения проблемы, не требующий чрезмерных усилий. Для его реализации потребуются кернер, тиски и обыкновенный молоток.

Прядок опрессовки выглядит следующим образом:

Сначала очищенная от изоляции часть провода вставляется в наконечник.
Затем конструкция кладется на массивную и жесткую подкладку – поверхность наковальни, тисков или широкую плоскость кувалды.

После этого посредством кернера делаются последовательные углубления на одной из сторон гильзы с одновременным ее расплющиванием.
Керны делаются с шагом порядка 2-3 мм, а при ударах стараются не пробить гильзу.
Затем наконечник переворачивается и обрабатывается с обратной стороны.

Дополнительная информация : Количество и глубина сделанных набивок зависят от длины и рабочего диаметра наконечника.

В заключение обработанное место обматывается изолентой.

Соединение пайкой

Этот способ особо интересен тем, кто постоянно занимается припоями и имеет в хозяйстве газовую горелку. И хотя он не подходит под категорию «обжатие» – тем не менее с его помощью проблема решается достаточно быстро.

Для его реализации нужно проделать следующие операции:

Сначала провод и внутренняя часть наконечника тщательно облуживаются, после чего у его лопатки просверливается небольшое отверстие.
Далее зачищенный конец проводника заводится внутрь, а сам наконечник обматывается стеклолентой.
После этого он прогревается пламенем горелки, а в расположенное сверху отверстие заливается оловянный расплав.

При прогреве олово растекается и заполняет пустоты. Намотанная ранее лента из стекловолокна препятствует его вытеканию.

Опрессовка в тисках с помощью винтов

Для решения проблемы с обжатием существует еще один способ. Согласно ему берутся два длинных винта подходящего диаметра, по длине полностью перекрывающих прессуемую часть гильзы (фото ниже).

После сжатия всей этой конструкции в тисках провод надежно спрессовывается по контуру винтов. После этого остается обмотать место соединения изолентой и использовать наконечник по назначению.

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую же длину, как длина втулки, которая в этом случае составляет 8 мм.

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

Неприемлемо размещать наконечник так, чтобы были видны медные провода между изоляцией провода и изоляцией наконечника. Такое соединение и ненадёжно, и небезопасно!

Теперь надо вставить втулку в отверстие инструмента нужного размера и сжать его. Находим 2,5 на обжимном устройстве и вставляем его до конца трубочки с проводом, затем нажмите ручку и всё сделано.

Можно проверить сидит ли надёжно наконечник на проводе, одной рукой удерживая шнур, а другой потянув за кабель. Возможно придётся поджать ещё, если наконечник двигается.

Обжим двойного штыревого наконечника

Зажим двух проводов на одном конце требует использования двойной клеммы для заданного поперечного сечения кабеля.

Первый шаг идентичен. Удаляем изоляцию с концов обоих проводов. Двойной наконечник, который наденем, имеет длину втулки 10 мм, поэтому потребуется немного больше изоляции, чем в предыдущем случае. Удерживая оба провода параллельно друг другу, всунем их в конец гильзы. Не нужно предварительно скручивать кабели между собой. Медленно (чтоб не разлохматились) надеваем наконечник на провода.

После насаживания трубочки достаточно вставить наконечник с проводами в соответствующее отверстие в обжимном устройстве. Наконечник имеет размер 2 X 2,5, поэтому отверстие 2.5 будет слишком маленьким. Тут подходит отверстие 4 мм2.

Нажимаем на наконечник сжав ручку приспособления. Готово!

Обжим моножильных проводов

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!. Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила

В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.

Он предназначен для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Таким образом устанавливается электрическое соединение, обеспечивается стабильность в сети.

Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.

Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.

Гильзы в форме плоского наконечника с отверстием удобны, когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.

Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.

Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.

Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.

Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.

Назначение, преимущества и недостатки соединителей

Основное предназначение ответвительного сжима – организация ответвления на магистральном электрическом кабеле без выполнения разрыва на основной трассе. Соединитель «орешек» может быть установлен в месте монтажа магистрали с проводкой нового оборудования, и нет необходимости перерезать кабель. Это один из лучших вариантов при коммутации проводников разного сечения, изготовленных из алюминия и меди. Контактную пластину желательно делать латунной, поскольку данный материал не вступает в электрохимическую реакцию ни с медью, ни с алюминием.

Из недостатков сразу стоит отметить необходимость оголения соединяемых проводов. Этого не нужно делать при эксплуатации ответвительных сжимов прокалывающего типа. Другой нюанс – слабая степень защиты от пыли и влаги (не выше IP20).
