Опрессовка кабельных наконечников

Конструкция» и виды

Изделие состоит из 2-х элементов:

• ТОКОПРОВОДЯЩАЯ ТРУБКА. В процессе ее изготовления применяется электролитическая медь с обязательным лужением.
• ПОЛИАМИДНЫЙ ФЛАНЕЦ, ИЗОЛИРОВАННЫЙ.

Если говорить простыми словами, кабельные наконечники НШВИ — медные трубки, обработанные с помощью гальваники и имеющие один развальцованный конец (для ввода многожильного проводника). Вторая часть изделия — полиамидная манжета, обеспечивающая надежную изоляцию и защиту от напряжения.

В процессе изготовления применяется специальный тип меди, что обеспечивает надежное соединение в месте контакта и исключение повреждения проводника из-за давления винта. Сегодня можно купить наконечник НШВИ сечением 0,25-150 мм.

По конструкции устройства бывают двух типов:

Первые предназначены для обжатия одного, а вторые — двух многожильных проводов одновременно. В этом и заключается их главное преимущество. К примеру, при подаче питания на АВ (автоматический выключатель) удается исключить из цепи дополнительную перемычку из проволоки. Исходя из особенностей каждого из видов, размер пластикового фланца различается.

Кроме уже рассмотренного типа изделия, существуют и другие типы:

Оконцовка и опрессовка

Еще один важный момент при использовании этого устройства — это защита очищенных медных контактов, которые довольно быстро окислятся, из-за чего потеряют свою проводимость тока, из-за этого поднимается сопротивление, а значит, в этом месте начнут греться, и возникнет возгорание.

Медные луженые наконечники ТМЛ служат для оконцовки оголенных медных контактов. Чаще всего, чтобы установить такое приспособление на жилы из медного материала, используются обычные обжимные клещи. Стоит отметить, что в качестве материала для производства этих приспособлений используются медные трубы с различным диаметром. Их разрезают, а после сплющивают с одной из сторон. После этого в сплющенном конце трубы проделывается небольшое отверстие, которое необходимо для закручивания болта, который будет держать наконечник.

Опрессовка наконечников ТМЛ применяется для следующих целей:

• установить связь между электросетью здания и нужным электроприбором;
• установить контакт внутри одного устройства между несколькими деталями или же установить связь между несколькими приборами;
• очень распространена операция «сращивания», которая используется, когда необходимо удлинить имеющийся провод посредством присоединения к нему другого.

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Фото	Действие
	Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле
	Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным
	Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика

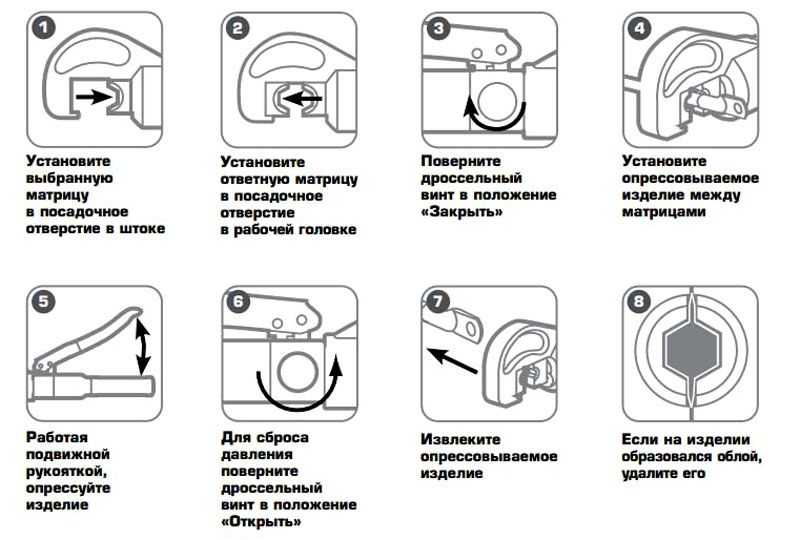

Порядок опрессовки кабельных наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.

Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?

Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

1. первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
2. следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.

Для соединительных гильз действуют те же самые правила.

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).

И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Пять правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

• Правильно выбрать наконечник и по материалу и размерам.
• Грамотно зачистить жилу.
• Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
• Подобрать нужную матрицу.
• Соблюсти последовательность обжима.

Основные типы наконечников под опрессовку

Существуют разные типы наконечников для применения с проводами разных модификаций и сечения. Рассмотрим самые популярные из них:

медные наконечники. Используются для работы с медными проводами. Они делаются из цельнотянутых трубок. С одной стороны располагается прижимная часть, а с другой стороны трубчатое отверстие для провода. Наконечники этого типа применяются для установки электроприборов, подключения вводно-распределительных устройств и для заземления;

Изделия из меди

алюминиевые. Для жил из алюминия применяются наконечники из такого же материала. С одного конца находится контактная лопатка с отверстием, а другой трубчатое отверстие. Жилы соединяются с наконечником методом опрессовки специальным инструментом. Предварительно изделие смазывают кварцевазелиновой смазкой, что защищает от окисления;

Алюминиевый элемент

алюмо-медные. В распределительных устройствах могут применяться медные шины, для которых подходят алюмо-медные наконечники. В них посадочная трубка выполнена из алюминия, а контактная лопатка из меди. Изделия выполняются методом фрикционной диффузии или способом газодинамического напыления. При этом напыление из меди покрывает изделие сверху, что позволяет обеспечить стойкий контакт;

Комбинированный вариант

болтовые. Эти наконечники крепятся при помощи зажимного болта. В этом случае опрессовка не нужна, так как болт является частью наконечника. Затяжка выполняется гаечным ключом.

Обжатие провода и наконечника подручными средствами, без пресса и специнструмента.

Что делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника? Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.

Они начинают расплющивать наконечник молотками, просто сдавливать его в слесарных тисках, сминать пассатижами, запрессовывать зубилом. Все эти методы не верные и не приносят нужного результата.

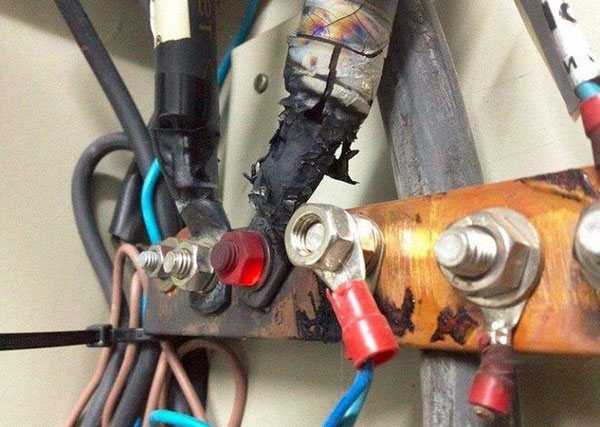

После такой самодеятельности получается плохой контакт с его дальнейшим нагревом в процессе работы.

Правда некоторые умудряются и гидравлическим прессом обжать наконечник так, что провод спокойно вылезает из него, стоит потянуть с небольшим усилием.

Есть другие способы обжатия наконечниками силовых проводов с применением подручных средств, которые можно встретить практически у каждого в гараже или дома.

Самый простой и быстрый способ – это запрессовка с помощью кернера. Для этого вам потребуется:

обыкновенный молоток

Процесс очень прост и незамысловат:

вставляете наконечник в провод

При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае. Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.

При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.

Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.

В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго.

Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.

Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.

Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения без использования специального опрессовочного инструмента.

Инструменты для оконцевания

Для надежного обжатия трубки под кабель придется воспользоваться специальным инструментом. В зависимости от сечения кабеля он подразделяется на две категории:

• пресс-клещи — для наконечников до 10 кв. мм;
• гидравлический пресс — от 16 кв. мм и выше.

Оконцеватель проводов обеспечивают равномерный обжим трубки минимум с четырех сторон. Такой метод позволяет добиться наилучшего контакта. В комплекте с гидравлическим прессом предусмотрены насадки для сжима. Их следует выбирать в зависимости от сечения обжимаемого наконечника.

Пресс-клещи гидравлические для обжима наконечников

Почему именно опрессовка

Пайка многожильного провода не самая простая операция, ведь необходимо оголить все жилы, убедиться, что они чистые с точки зрения контакта и только после этого приступать к пайке. Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Здесь как раз возникает момент, как выбрать гильзы для опрессовки проводов правильно, ведь они изготавливаются из разных материалов и имеют очень точно прописанные характеристики токов.

Проблема в том, что размер этих гильз невелик, и маркировка непонятна для тех, кто не является специалистом. Но перед этим давайте определим разницу между гильзой и наконечником для опрессовки кабелей.

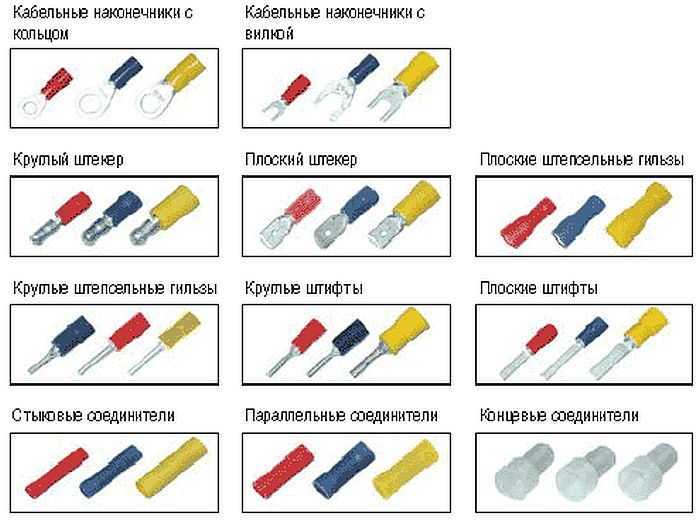

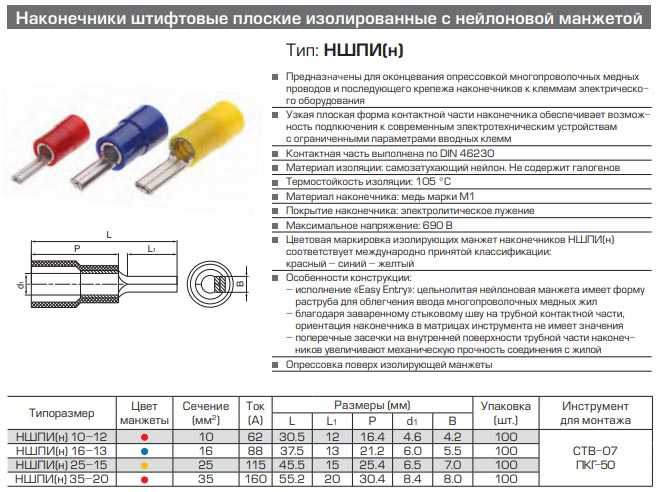

Ещё одним моментом, которого нет даже в маркировке, является момент затягивания гильзы или наконечника при обжиме. А они совершенно разные для разных типов наконечников, таких как:

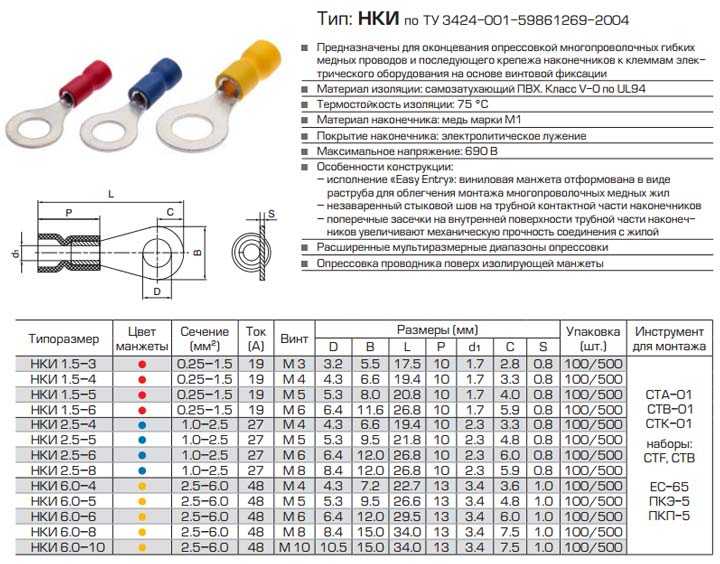

• кольцевые (НКИ).

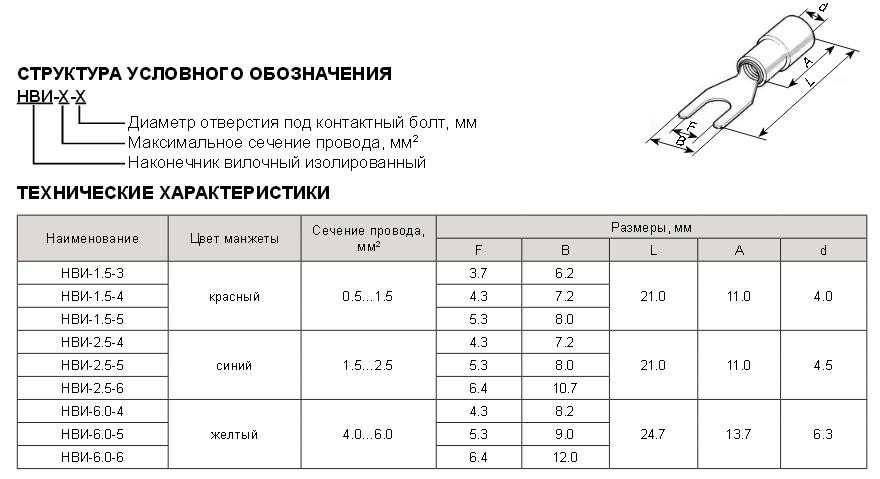

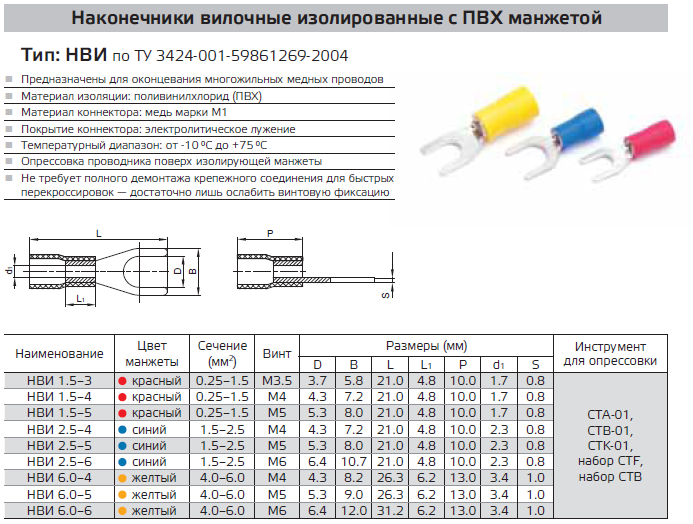

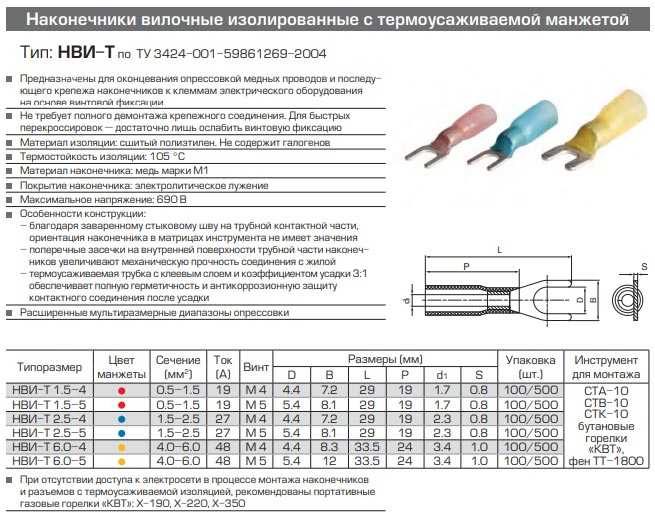

• вилочные (НВИ).
• штыревые круглые (НШКИ).
• плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.).
• ответвители прокалывающего типа (ОВ).

Здесь необходимо вернуться к инструменту, которым обеспечивается опрессовка проводов, ведь на каждом инструменте указаны размеры при стандартной форме губок, а само усилие точно отмеряется диаметрами. Так что, если не ошиблись с диаметром, чрезмерного усилия приложить не сможете.

И, несмотря на то, что наконечники для проводов под опрессовку разные, при одинаковом диаметре и усилие, и стандарт инструмента будут одни и те же. Жаль, что этот параметр на маркировке не отражается. Видимо потому, что обычно такую работу делают профессионалы, а не домашние электрики.

Но как раз стандарты и позволяют домашним электрикам запасти универсальные обжимные клещи и без особых проблем заниматься опрессовкой наконечников кабеля в своих целях. Освоить эту процедуру довольно просто, а технологически она одинакова для обжима коннектора RG-45 и наконечника для трёхфазного автомата.

При опрессовке многожильного кабеля без специальных смазок не обойтись. Поэтому используйте гильзы и наконечники, которые уже имеют такую смазку внутри. В любом случае это одноразовая операция. Снять деталь, чтобы переставить в другое место не получится.

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

1. Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
2. Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую ​​же длину, как длина втулки, которая в этом случае составляет 8 мм.

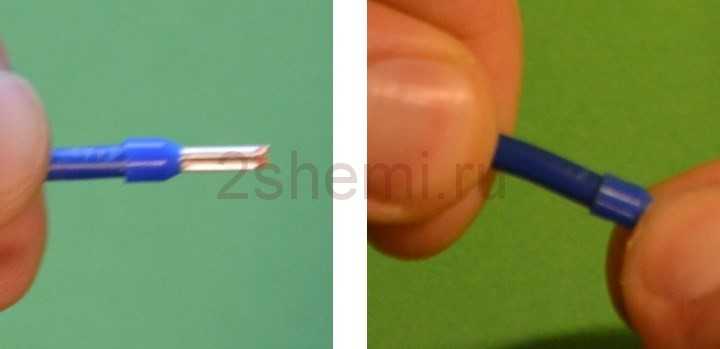

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

Неприемлемо размещать наконечник так, чтобы были видны медные провода между изоляцией провода и изоляцией наконечника. Такое соединение и ненадёжно, и небезопасно!

Теперь надо вставить втулку в отверстие инструмента нужного размера и сжать его. Находим 2,5 на обжимном устройстве и вставляем его до конца трубочки с проводом, затем нажмите ручку и всё сделано.

Можно проверить сидит ли надёжно наконечник на проводе, одной рукой удерживая шнур, а другой потянув за кабель. Возможно придётся поджать ещё, если наконечник двигается.

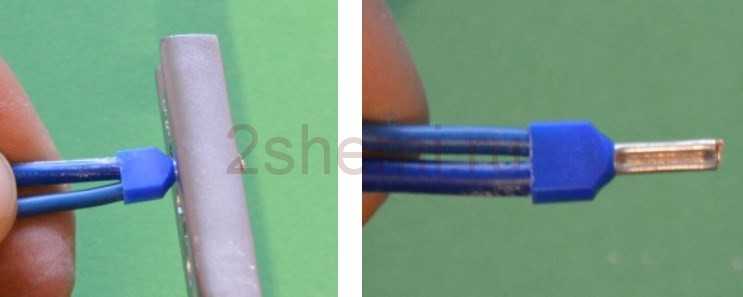

Обжим двойного штыревого наконечника

Зажим двух проводов на одном конце требует использования двойной клеммы для заданного поперечного сечения кабеля.

Первый шаг идентичен. Удаляем изоляцию с концов обоих проводов. Двойной наконечник, который наденем, имеет длину втулки 10 мм, поэтому потребуется немного больше изоляции, чем в предыдущем случае. Удерживая оба провода параллельно друг другу, всунем их в конец гильзы. Не нужно предварительно скручивать кабели между собой. Медленно (чтоб не разлохматились) надеваем наконечник на провода.

После насаживания трубочки достаточно вставить наконечник с проводами в соответствующее отверстие в обжимном устройстве. Наконечник имеет размер 2 X 2,5, поэтому отверстие 2.5 будет слишком маленьким. Тут подходит отверстие 4 мм2.

Нажимаем на наконечник сжав ручку приспособления. Готово!

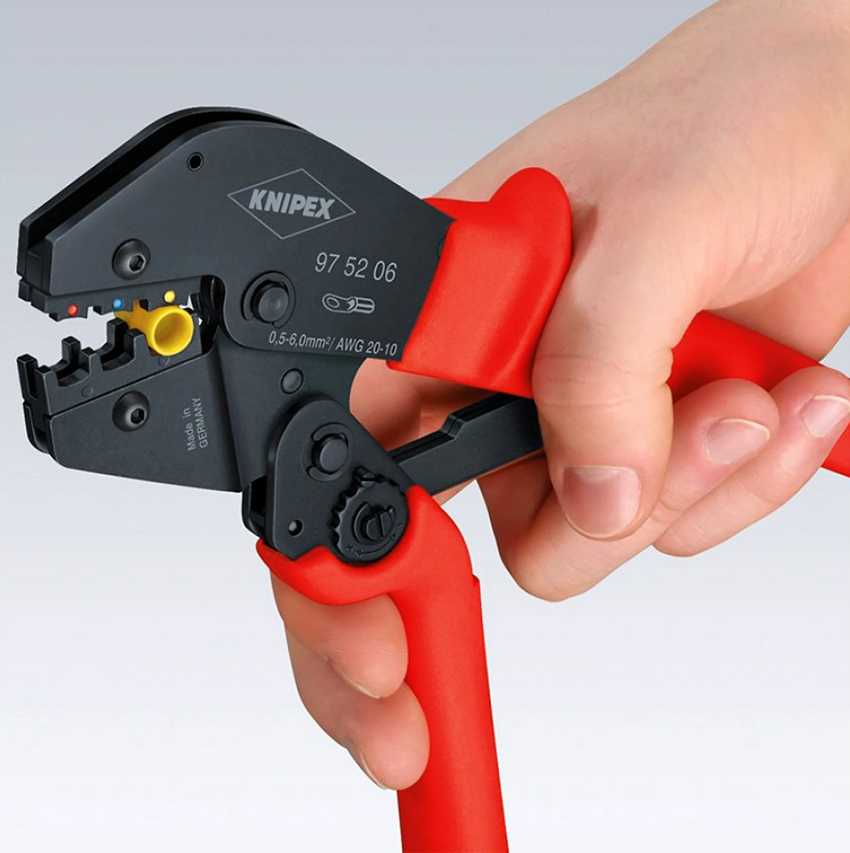

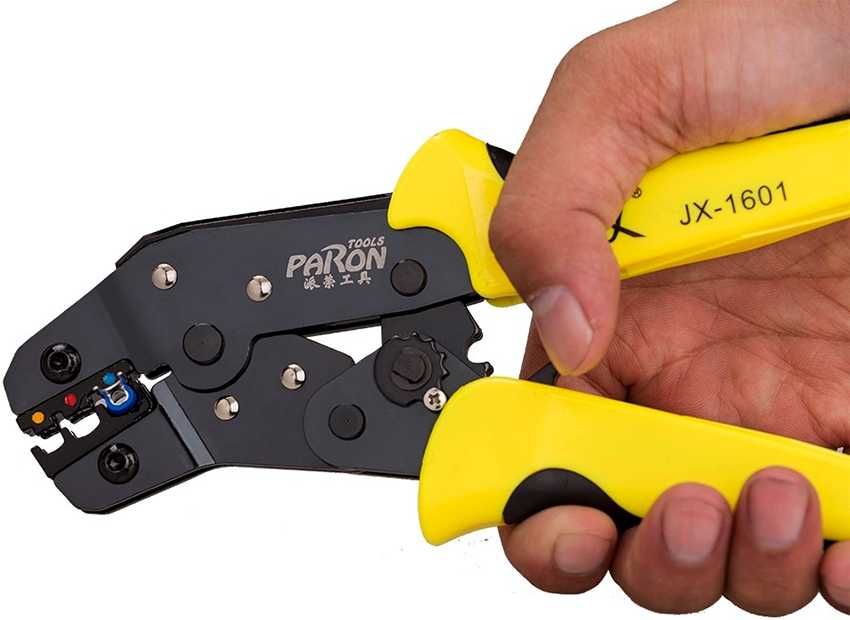

Чем обжать наконечники для проводов: перечень подходящих инструментов

Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:

Чаще всего для обжима наконечников используют гидравлические или пресс-клещи

1. Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
2. Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
3. Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
4. Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
5. Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².

Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.

Технология обжимки наконечников для проводов: одинарных, двойных и силовых

Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.

Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле

Рекомендации по применению одинарных штыревых наконечников для проводов:

1. Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.
2. Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
3. Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.
4. Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.

Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.

Подобная процедура имеет свои особенности:

• в манжету одновременно вставляются два кабеля;
• для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².

В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.

Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали

Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.

Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.

Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.

В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.

Материалы

Для выполнения работ потребуется не только наличие материалов в виде гильз, но и ручных или механических (гидравлических) пресс-клещей. Образцы с рынка способны обжать гильзу с проводниками, сечением до 120 миллиметров квадратных. Для больших кабелей предусмотрен пресс, работающий на гидравлике и приводимый в движение с помощью соответствующего привода.

Есть и специальные клещи с матрицей, которая рассчитана на регулирование пуансонов. Это удобно в том плане, что не нужно регулировать клещи на какой-либо размер: достаточно вставить проводник и матрица сама встанет в нужное положение.

Сварка — альтернатива обжатию

Важно! Если предстоит работа с проводами из алюминия, нужна будет специальная вазелиново-кварцевая паста, удаляющая с жилок пленку окиси и препятствующая ее появлению вновь. Вам это будет интересно Описание провода ВВГНГ

Вам это будет интересно Описание провода ВВГНГ

Медные же проводники не нуждаются в подобной обработке и, для снижения трения, лучше вообще смазать их простым вазелином. Все дело в том, что во время прессовки и деформации жилки могут быть повреждены, а смазочные материалы, проводящие ток, способны минимизировать риск повреждения.

Альтернативы опрессовке

Инструменты для опрессовки

Для опрессовки гильз и наконечников применяются следующие инструменты:

• гидравлические и механические прессы;
• гидравлический пресс ручного типа;
• механический пресс ручного типа;
• гидравлический пресс с электрическим приводом;
• пресс-клещи типа ПК – 1,2, 1М, 2М, 4.

Качество и надежность контакта гильз зависит от правильно подобранной сменной матрицы и нужного контактного давления. Подвижный элемент, которым производится давление на гильзу, называется пунсоном, а фигурная скоба, деформирующая гильзу, — матрицей. При опрессовки значительного количества гильз разного сечения, приходится постоянно подбирать пуансоны и матрицы, поэтому в таких случаях набор данных элементов должен быть внушительным.

Некоторые инструменты выпускаются с одним сменным пуансоном или поворотными матрицами, рассчитанными на разное сечение. Для того, чтобы произвести настройку под конкретную гильзу, не нужно ничего переустанавливать и подбирать, достаточно повернуть матрицу в другую сторону и сделать несколько оборотов винтом пуансона.

Некоторые инструменты вообще не имеют матриц и пуансонов – обжимка производится с помощью фигурных скоб.

Как работать с НШВИ

НШВИ подходят только для многожильных проводов, на кабелях с одной жилой они не будут крепко держаться. Сечение хвостовика должно быть немного больше, чем сечение оголенных жил кабеля. Например, для провода 1,25 мм можно купить наконечник НШВИ 1,5 мм.

Инструменты для опрессовки

Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

• Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
• Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
• Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

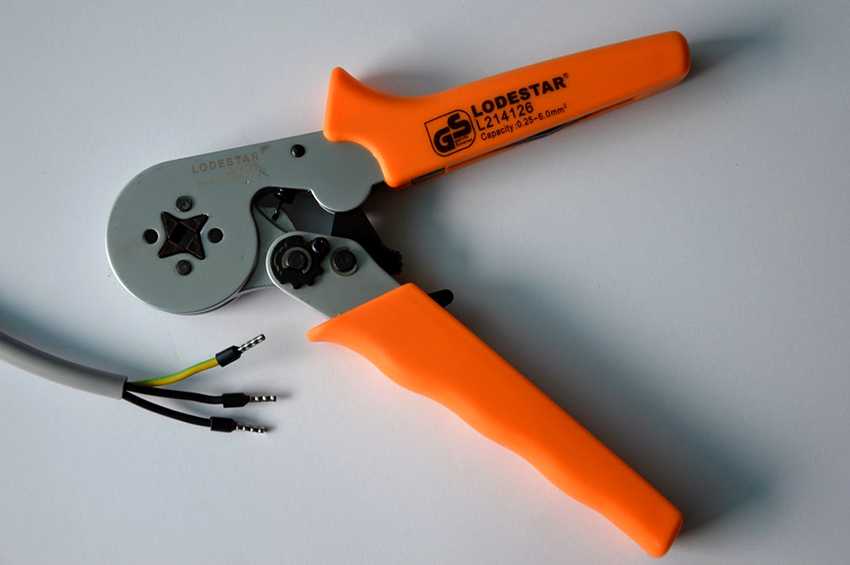

Ручные пресс-клещи для домашнего использования

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Фото	Действие
	Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле
	Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным
	Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика

Как обжать провод: инструкция для одинарного и двойного НШВИ

Провод с наконечником необходимо установить в пресс-клещи в матрицу подходящего размера. В процессе опрессовки нужно следить, чтобы провод не сдвинулся внутри втулки. Первый обжим делают с отступом на 1÷2 мм от края, при необходимости, второй на таком же расстоянии от первого.

Рукоятку пресс-клещей сжимают до полного соприкосновения с поверхностью детали и соединения матрицы, затем передвигают втулку и делают вторую опрессовку. Если хвостовик длинный, работу продолжают до цветной юбки.

Схема опрессовки двойного наконечника практически не отличается. Нужно только вставить одновременно два провода в одно отверстие хвостовика.

Этапы опрессовки провода

Наглядная инструкция опрессовки провода наконечником НШВИ представлена на видео:

Watch this video on YouTube

Пайка наконечников

Некоторые наконечники подразумевают крепеж с помощью пайки. Как правило, эти модели выпускаются в луженом исполнении. Если наконечник рассчитан на малое сечение до 10 кв. мм, то его получится припаять при помощи обычного паяльника. Если же трубка большая, то следует воспользоваться газовой горелкой. При этом сам проводник предварительно зачищается и залуживается оловянно-свинцовым припоем. Метод подходит только для медных наконечников и кабелей. По качеству такое соединение уступает разве что сварке.

Надежное подключение кабеля требует оконцевания его жил. Для проводов большого сечения следует применять наконечники. Тонкие можно оконцевать и без них. Для этого достаточно сделать аккуратное кольцо с помощью длинногубцев или пассатижей.

Наконечник подбирается с учетом материала и сечения токоведущей жилы. Для качественного оконцевания желательно использовать специальный пресс или монтажные клещи. При их отсутствии или малом объеме работ допустимо прибегнуть к пайке наконечника.

Разновидности наконечников

Для эффективной работы оборудования недостаточно простого подключения к электросети. Ещё одним важным условием является обеспечение надёжного контракта между оборудованием и проводом. Плохое соединение может послужить причиной:

• перегрузок;
• скачков напряжения.

Эти ситуации в большинстве случаев приводят к тому, что приборы выходят из строя, требуют дорогостоящего ремонта или замены. Избежать таких проблем поможет использование специальных соединителей.

Материал, который применяется для их производства, может быть различным. Чаще всего встречаются:

• Алюминиевые. Подходят для проводов с алюминиевыми жилами с сечением 16−240 мм2. Для их изготовления используется труба из алюминия марки АД1М.
• Алюмо-медные. Применяются для соединения алюминиевых кабелей с медными выводами электротехнических устройств. Цилиндрическую часть таких изделий производят из алюминиевого прута марки АД1М, контактную часть, на которой находится крепёжное отверстие, — из медного прута марки М1. Обе части соединяются с помощью фрикционной диффузии.
• Медные. Используются для проводов с медными жилами диаметром 2,5−240 мм2. В качестве исходного материала для них выбирают цельнотянутые медные трубы марки М2 и листки меди марки М1 и М2.

Наконечник штыревой НШВИ

НШВИ — наконечник штыревой втулочный изолированный. Размеры наконечников НШВИ от 0,25 до 150 мм. Производятся из луженой электролитической меди. Предназначены для бытового использования, подходят для любых многожильных проводов.

НШВИ разных размеров

НШВИ выпускаются двух видов – для обжима одного и двух проводов:

• Первые имеют маркировку такого вида НШВИ 10-12. Где первая цифра – сечение, вторая – длина контактной части.
• Вторые имеют следующий код: наконечник НШВИ (2) 2,5 -10. Цифра 2 в скобках означает, что элемент предназначен для соединения двух проводов сечением 2,5 мм каждый.

Так как такие втулочные наконечники для проводов под опрессовку часто применяют непрофессионалы, необходимо сначала потренироваться на ненужном куске кабеля. После обжима снять их нельзя, только срезать.

Правила опрессовки: как сделать качественно?

Чтобы получить максимальный эффект от использования наконечников, необходимо правильно их опрессовывать, и основательно подготовить провод.

Для начала нужно оголить жилы. В идеале это делают специальным инструментом – стриппером. Если его нет, то можно использовать подручные инструменты, но постараться сделать линию как можно ровнее, ведь от этого зависит качество изоляции. Защитное покрытие снимают на 5 мм больше, чем длина хвостовика, так кав процессе опрессовки последний увеличится в размерах.

Очищенный от изоляции медный кабель

Для защиты от коррозии и улучшения контакта, оголенный провод обезжиривают специальными контактными пастами.

Все проводки на срезе должны иметь одинаковую длину, если пренебречь этим правилом, то соединение не получится качественным. Некоторые жилы способны сломаться и повредиться. По этой же причине нельзя скручивать проводки для оконцевания наконечниками, так как в процессе опрессовки они будут передавлены и не смогут выполнять свои функции.

Опрессовку выполняют поэтапно. В зависимости от длины наконечника, может потребоваться 1÷2 обжима прессом. Для гильз – 2÷4 шт. Их делают на расстоянии в 1÷2 мм. Первый обжим должен быть у лопатки, затем ближе к краю хвостовика.

Необходимо подобрать подходящую матрицу пресса. Если она будет меньше чем нужно, то образуются большие “уши” из металла по краю обжима. После их среза получаются сквозные отверстия, нарушающие изоляцию.

Наконечник устанавливают в прибор таким образом, чтобы маркировка отпечатывалась на лицевой стороне элемента, а не сбоку.

Допускается лишь небольшой облой, здесь, после удаления “ушей”, будет нарушена изоляция

Инструмент для опрессовки наконечников

Как видите типов наконечников не так много, а вот устройства, позволяющие запрессовать нужный размер жилы различаются по сечению кабеля, который можно ими обжать или запресовать. В основном это два типа устройств, которые позволят справиться вам с большинством задач по опрессовке.

Первый – это пресс-клещи для обжима кабельных наконечников сечением жилы от 0,5 до 6 мм2, некоторые модели от 1,5 до 10 мм2.

Второй же пресс матричный гидравлический для обжима наконечников  от 4 до 1000 мм2, который позволяет обжимать не только наконечники, но и соединять жилы трубчатыми гильзами.

Приведу примеры пресс-клещей первого типа, чтобы вам было проще понять какой инструмент нужен для вашей операции с жилами кабеля.

Технические характеристики кримпера для обжима неизолированных медных наконечников и гильз сечением от 0,25 до 10 мм2

• Типы наконечников и гильз: ТМЛ, ТМЛс, ТМ, ТМЛ (DIN), ГМЛ
• Четырехпозиционная матрица
• Профиль обжима: клиновидный
• Усиленный трехшарнирный рычажный механизм
• Материал корпуса: качественная 3-х миллиметровая сталь
• Обработка поверхности: воронение
• Вес: 620 г
• Длина: 260 мм

Технические характеристики кримпера для обжима изолированных и неизолированных штыревых втулочных наконечников сечением от 0,25 до 6 мм2

• Типы наконечников: НШВИ, НШВИ(GLW), НШВ
• Шестипозиционная матрица
• Профиль обжима: трапециевидный
• Материал корпуса: легкий, высокопрочный алюминиевый сплав, применяемый в авиационной и космической промышленности
• Немагнитный, искробезопасный корпус
• Обработка поверхности: электролитическое анодирование
• Вес: 290 г
• Длина: 225 мм

Характеристики кримпера для обжима изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами и сечением от 0,25 до 6 мм2

• Опрессовка изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами
• Типы наконечников: НКИ, ВНКИ, НВИ, НИК, НШПИ, НШКИ, ВРПИ-П, ВРПИ-М, ГСИ-П
• Трехпозиционная матрица
• Профиль обжима: овальный, двухконтурный
• Усиленная стальная конструкция, надежная механика
• Храповой механизм, обеспечивающий блокировку обратного хода до завершения полного цикла опрессовки
• Вес: 540 г
• Длина: 220 мм

Рассматривая пресс второго типа, мы возвращаемся к вопросу оконцевания алюминиевых жил, которые также поддаются обжатию для создания надёжного механического и электрического контакта в цепи. Ниже на фото изображен пресс ручной гидравлический.

Названия пресса для обжима кабельных наконечников вы можете встретить на просторах интернета как пресс-клещи (ручные), пресс гидравлический или механический со сменными матрицами.

Гильзовые наконечники

Один из самых популярных кабельных наконечников — гильза. Чаще их называют гильзовыми, иногда встречается название «втулочные» или «трубчатые». Гильзовые наконечники представляют собой тонкостенную металлическую трубку, часто — тянутую, то есть бесшовную. Но не всегда. Есть гильзы из полосы металла, просто свернутой в виде цилиндра. Стык при этом не запаян. В домашних условиях чаще всего используют гильзовые тонкостенные наконечники из луженой меди типа НШВ или НШВИ. Они легко устанавливаются, обеспечивают хороший контакт.

Гильзовые или втулочные наконечники — это отрезок тонкостенной трубки

Есть гильзовые наконечники для проводов разных видов:

• Без изоляции. Представляет собой только металлическую трубку, иногда имеет раструб с одной стороны. Наиболее распространенный — НШВ.
• С изоляцией. Обычно это юбка из пластика. Самый популярный — НШВИ. Могут быть:
  • с круглой юбкой — под кабели и провода круглого сечения;
  • с прямоугольной юбкой — под плоские провода.
• По количеству обжимаемых проводов:
  • для одного провода;
  • для двух проводов (НШВИ2).

Плюсы и минусы разных типов втулочных наконечников на провода

Гильзовые наконечники для проводов отличаются от всех других тем, что держатся за счет того, что металл гильзы обжимают вокруг оголенных проводников. Именно за счет этого обеспечивается хороший контакт. Остальные виды держатся за счет того, что обжимается верхняя часть корпуса. Площадь контакта при этом меньше, но тоже вполне достаточна для надежной работы.
