В чем отличие узо от дифавтомата?

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

1. теплового расцепителя;
2. электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

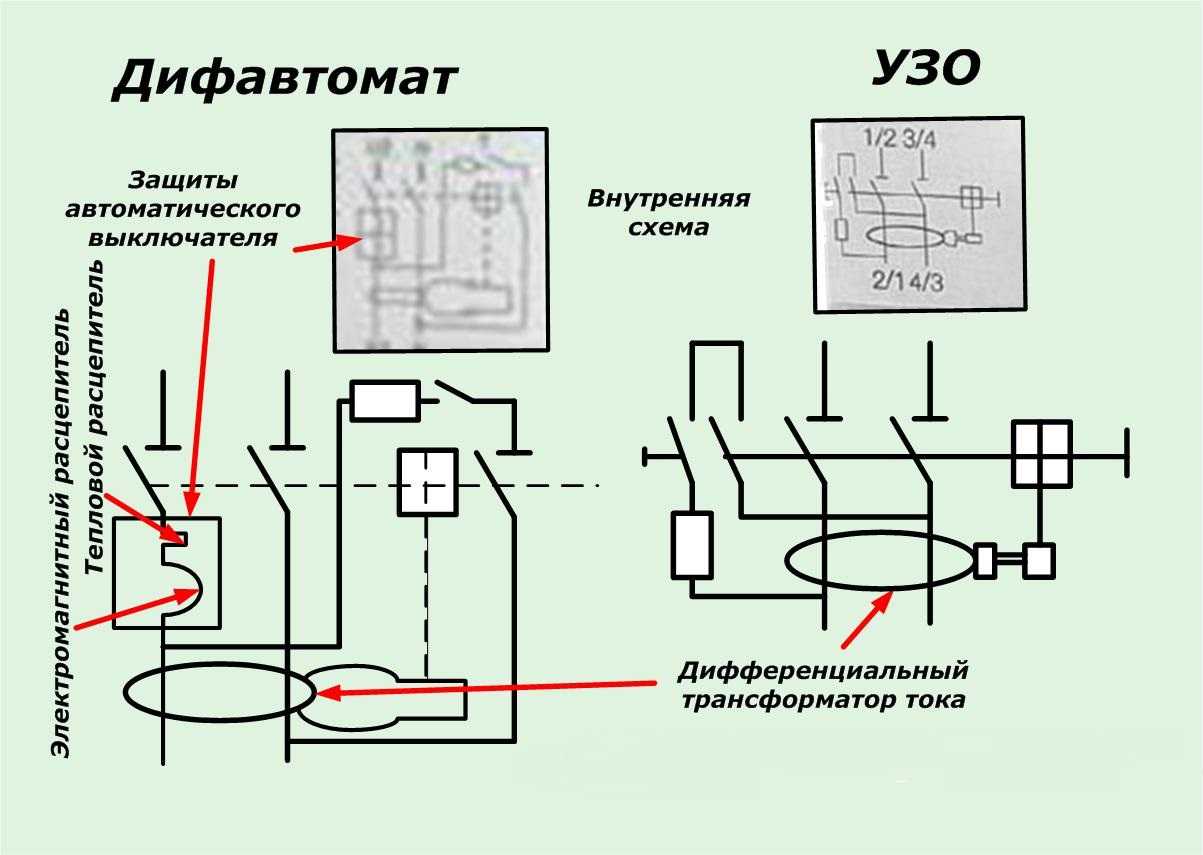

Его внутренняя схема в своей конструкции имеет:

1. дифференциальный орган;
2. тепловой расцепитель;
3. катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

Коммутационные приборы отключения нагрузки

Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.

Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.

Автоматические выключатели – модифицированные «пробки»

Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.

Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)

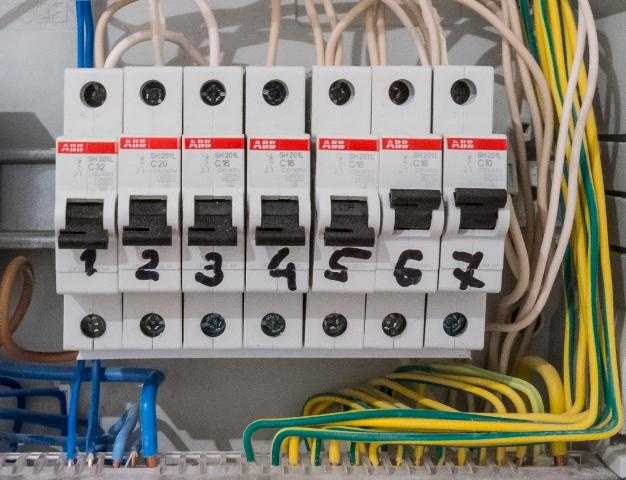

В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.

Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.

УЗО – устройства автоматической защиты

Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.

Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)

На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.

Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.

УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.

Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.

Дифференциальный автомат – максимальная защита

Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».

Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.

Таким образом, он сразу выполняет три главные функции:

• защищает от токов утечки;
• предотвращает перегрузку линии;
• моментально срабатывает при коротком замыкании.

Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.

Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)

В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.

Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.

С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.

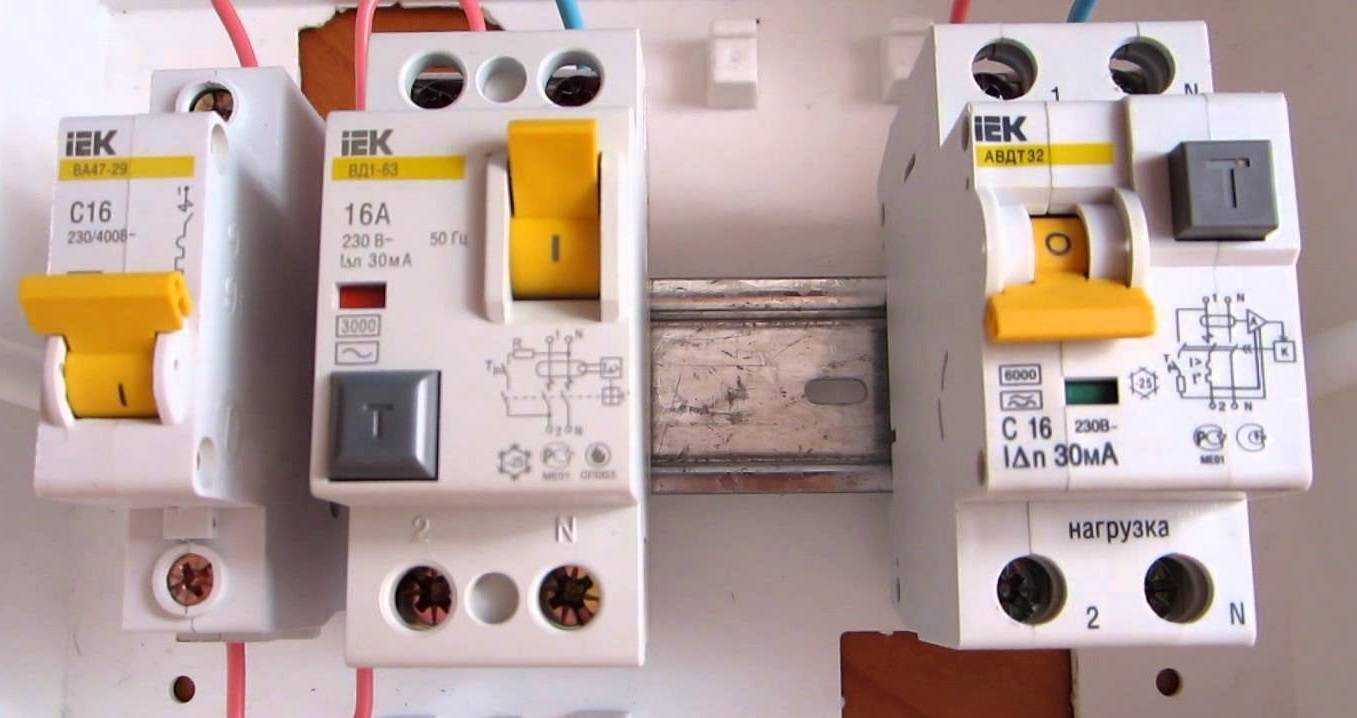

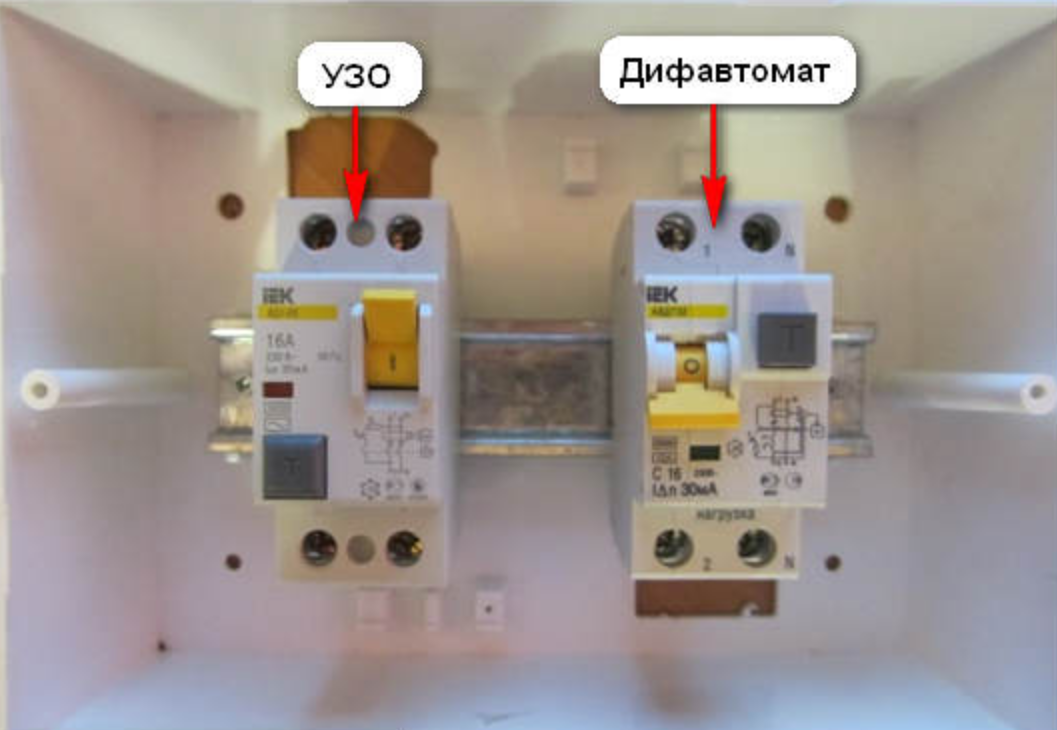

Визуальное отличие между дифавтоматом и УЗО

В действительности существует большое количество внешних признаков, которые дают возможность отличить два прибора друг от друга. Зрительно они очень похожи, потому что там используется подобный корпус, в наличие есть переключатель, кнопка «тест» и т.д. Однако если присмотреться более внимательно можно заметить отличия между тумблерами, схемами. Также не повторяются буквы.

Выше были рассмотрены основные функциональные отличия приборов, но лучше изучить и визуальные. Благодаря этому можно будет отличать их невооруженным глазом.

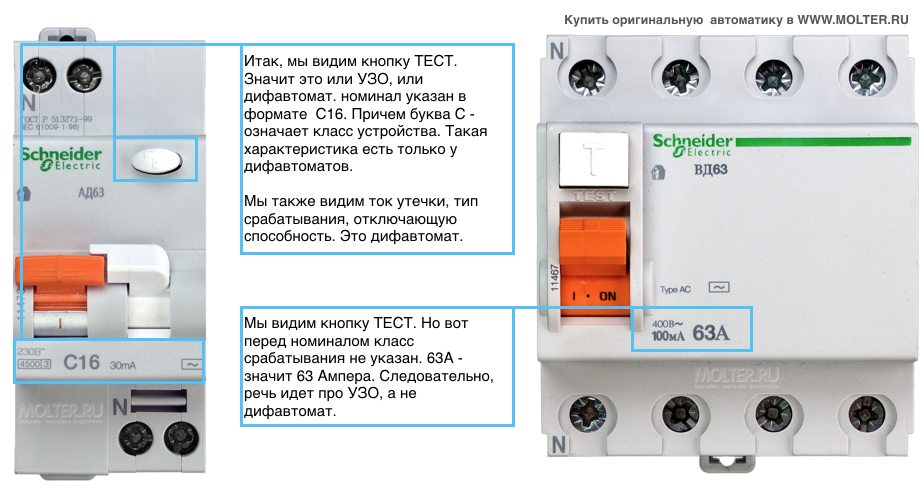

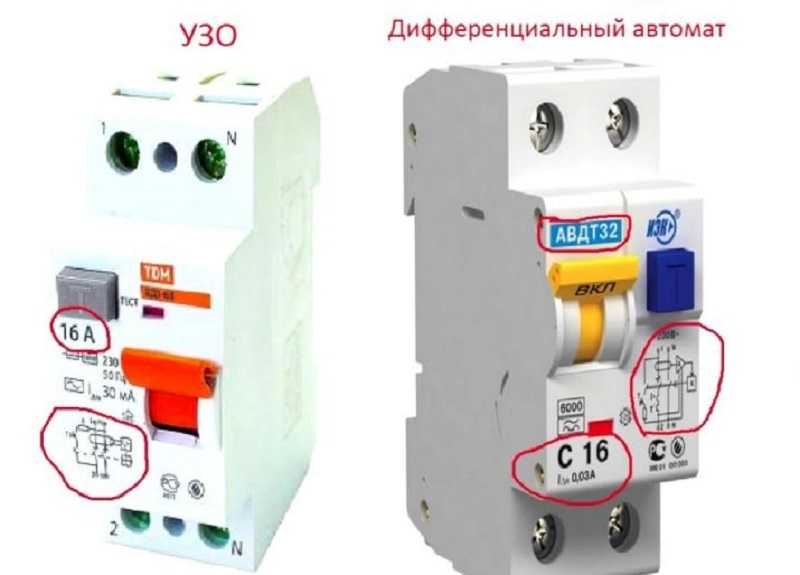

Маркировка по номинальному току является одним из методов отличия устройств друг от друга. На каждом приборе указываются его технические характеристики. Для приборов, рассматриваемых нами, в качестве основных характеристик выступает номинальный рабочий ток, а также ток утечки.

КАРТИНКА 2

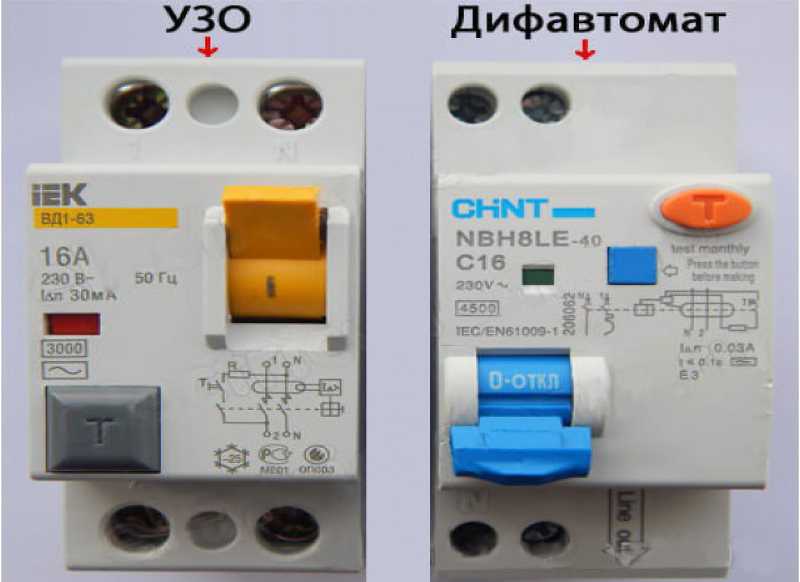

Если на корпусе крупными буквами указывается только лишь цифра, то это УЗО. Цифра обозначает величину тока. Например, на корпусе может находиться цифра 16. Это говорит о том, что прибор может работать с номинальным током в 16 А. Если перед надписью есть латинские буквы В, С либо же D, а только потом стоит цифра, то это дифференциальный автомат.

КАРТИНКА 3

Различия принципов отключения

Аварийное отключение потребителей от электросети производится в автоматическом режиме при возникновении:

• короткого замыкания в цепи (защита от сверхтоков);
• перегрева проводников при перегрузках из-за КЗ или чрезмерной мощности потребления, а также отсутствия необходимой плотности контактов;
• токов утечки вследствие уменьшения сопротивления изоляции или непосредственного контакта с одной из фаз.

Эти случаи имеют разную физическую природу. Поэтому универсального дискретного устройства, учитывающего их одновременно, не существует. Конструкция защитного устройства может иметь в своем составе чувствительный элемент одного типа или их набор в разных сочетаниях.

Рабочие перегрузки возникают, например, при работе электромоторов. Для их защиты в цепи управления электрическим приводом устанавливают тепловые реле, рабочим органом в которых обычно делают биметаллические пластины.

Токи утечки регистрируются дифференциальными трансформаторами, во вторичной обмотке которых возникает ток при возникновении дисбаланса фаз в сетевых проводниках. Рабочим органом является силовое реле, размыкающее контакты. На этом принципе работает УЗО.

Сверхтоки характеризуются резким возрастанием силы электромагнитной индукции. Для реакции на этот фактор в защитных автоматах устанавливают соленоид с подвижным сердечником, который при критической силе тока сдвигается и размыкает контакты. Сверхтоки вызывают и нагрев, поэтому последовательно с соленоидом в тот же корпус ставят биметаллическую пластину. Получают автоматический выключатель, учитывающий два аварийных фактора.

Если же в корпусе защитного прибора поместить соленоид с подвижным сердечником, биметаллическую пластину и дифференциальный трансформатор, то он будет реагировать на все три аварийных случая. Вот чем отличается УЗО от дифавтомата – количеством воздействий, на которые реагирует прибор.

Что лучше использовать

Максимально-токовая защита при использовании данного устройства не может быть получена, поэтому при подключении в розетку электросети пары кусков металлической проволоки, происходит типичное сгорание УЗО с проводкой безаварийного отключения системы.

Такой эффект объясняется отсутствием токовой разности внутри фазного и нулевого проводника, что потребует включения в электрическую цепь стандартного автоматического выключателя с необходимой уставкой.

При желании получить максимально экономичное решение в условиях минимального пространства внутриквартирного распределительного щита, предпочтение целесообразно отдавать установке традиционного дифференциального автоматического выключателя, способного обеспечивать не только максимально-токовые показатели защиты, но и бороться с негативными последствиями любой токовой утечки.

При наличии малогабаритных электрощитов предпочтение рекомендуется отдавать дифавтоматам, но пользователи отдельно установленных УЗО и ВА, в условиях возникновения нештатных ситуаций, вполне могут сами определить причину срабатывания защитного устройства.

В каждой конкретной ситуации и с учетом отдельно взятых случаев, предпочтительными могут быть как традиционные устройство защиты, так и наиболее современные дифференциальные автоматические выключатели. Выбор прибора зависит от характеристик и типа защищаемой электросети, размеров электрического щита и модельных особенностей устанавливаемого устройства.

Какое устройство лучше выбрать

Перед монтажом проводки следует принять решение: какой прибор выбрать, или лучше поставить оба.

Специалисты советуют остановить свой выбор на совместном использовании узкопрофильных приборов.

Главным критерием выбора защитных устройств являются их максимально допустимый ток и мощность. Современные бытовые дифавтоматы и УЗО рассчитаны на ток до 30А и мощность до 400Вт. При выборе нужно ориентироваться исходя из паспортных данных подключаемых потребителей энергии. Для стиральной машины с подогревом воды желательно установить защитное устройство, рассчитанное на ток 30А.

На рынке дифавтоматов представлены модели отечественного и импортного производства с различными характеристиками:

• Legrand. Имеет две модификации — электронно-механическую и полностью электронную;
• IEK. Хорошо себя зарекомендовал, имеет много плюсов, но есть и существенный недостаток — порог токовой утечки не определён;
• Шнейдер электрик. Проверенный и надёжный прибор;
• ABB 16A. Обеспечивает быстрое отключение при коротком замыкании;
• АД 12. Автомат обеспечивает работу в обычном режиме и при понижении напряжения до 50В;
• EKF АД 32. Самый популярный для подключения водонагревательных приборов на кухне и в ванной.

Чтобы выбрать нужную модель, следует изучить их характеристики. У разных производителей они могут отличаться. В видеоролике подробно показано, как изменяются характеристики во время работы. Изменяются токи, температура дифавтоматов, потребляемая мощность. Даны рекомендации по установке дифавтоматов в электрощит.

Преимущество селективного дифавтомата

Особый интерес представляет селективный дифавтомат. Специалисты считают, что это самый лучший автомат для установки на лестничных площадках. При появлении утечки тока или при коротком замыкании отключается только та квартира, где возникла проблема. Эффективно его использование и в пределах одной квартиры, когда есть необходимость разделить всех потребителей на несколько независимых групп. Подробнее в видео.

Отличие узо от дифференциального автомата по функциональному предназначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой, но функции, которые они выполняют разные. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток – ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того при появлении тока утечки в электропроводке изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром. Более подробно как работает это устройство, смотрите в статье принцип работы УЗО.

Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь основной момент, где все начинают путаться: запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!

Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т.п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получить грандиозное КЗ, то УЗО также не сработает.

К чему я все это виду, просто хочу обратить ваше внимание на то что, так как УЗО не защищает сеть от перегрузок и коротких замыканий то вы наверное со мной согласитесь что его самого нужно защищать. Вот поэтому УЗО всегда подключают последовательно с автоматом

Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.

Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.

Подведём черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Подключение дифавтоматов и УЗО для совместной работы

Чтобы подключить УЗО, обязательно требуется заземление, дифавтомат можно эксплуатировать и без заземления.

Порядок совместного монтажа:

1. Определить фазность дифавтомата.
2. Установить оба прибора на монтажную рейку.
3. В первую очередь к автомату подсоединить фазный провод (чёрный провод на схеме).
4. Выходящий из него провод (коричневый) подсоединить к верхней фазной клемме УЗО.
5. Нулевой провод (синий) подсоединить непосредственно к УЗО.
6. К нижним клеммам УЗО подключить линию к потребителю.
7. После установки проверить работоспособность автомата. На его корпусе имеется кнопка «Тест». После нажатия на неё должно произойти отключение потребителя.

фазный провод подключён к УЗО через дифавтомат

Специалисты рекомендуют проверять работоспособность приборов не реже 1 раза в месяц.

Если планируется обеспечить защиту нескольких линий, например, 6-ти, то в целях экономии можно использовать 3 УЗО и 3 двойных дифавтомата.

одно УЗО работает в паре с 2-мя дифавтоматами

К клеммам 1–6 подключаются 6 линий потребителей.

В видеоролике показана последовательность работ по монтажу квартирного электрощитка, перечислены необходимые инструменты и материалы. Показано, как распределить группы потребителей. Даны советы по вопросам безопасности.

Видео: сборка щитка для квартиры

Нужно помнить, что ни один прибор не гарантирует 100%-ю защиту. Поэтому правила безопасности всегда следует соблюдать.

Специалисты советуют использовать узкопрофильные приборы. Но для надёжной защиты они рекомендуют совместное использование УЗО и дифавтомата. Это позволит создать комплексную защиту цепей электропитания от перегрузок, короткого замыкания и поражения человека электротоком. Позволит оперативно определить причину срабатывания.

Совместное использование обоих приборов будет дороже, чем одного из них, но безопасность человека этого стоит.

Что выбрать: дифавтомат или УЗО

Выбор варианта установки приборов в электрический щиток в частном доме зависит от того, собирается ли щиток с нуля или выполняется ремонт ранее смонтированной электрической линии.

Сколько УЗО устанавливать? Достаточно одного на квартиру. Если оно уже установлено, то практичнее и дешевле докупить необходимое количество выключателей.

В случае монтажа линии с нуля проще ставить в новый щиток дифавтомат. Он работает как ВДТ и подключенные к нему автоматы.

Основные отличия

Чем отличается узо от дифавтомата:

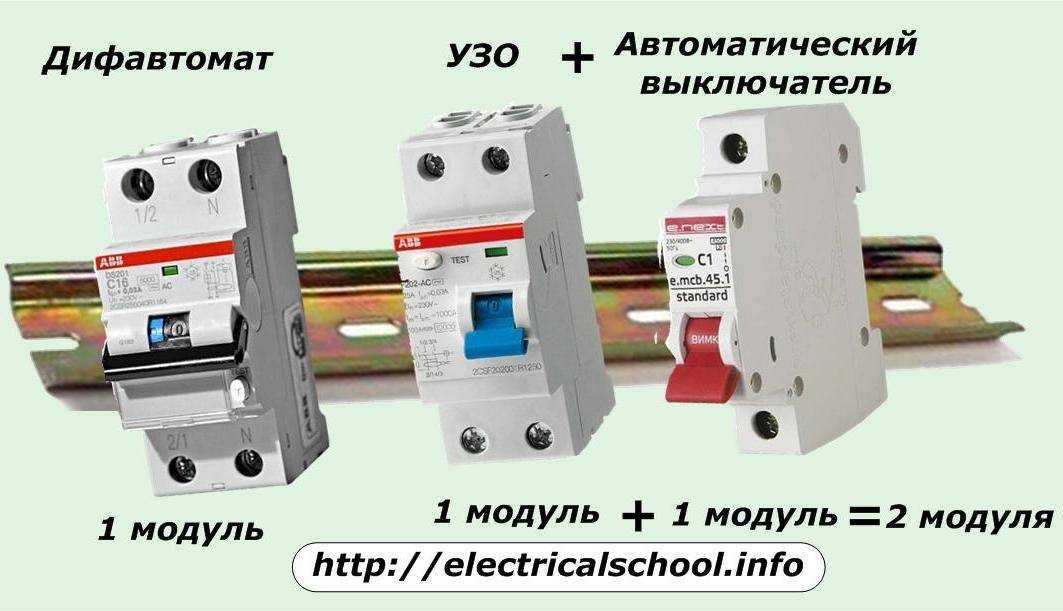

Место в электрическом щитке. АВДТ – небольшой прибор и занимает мало места.

ВДТ и автоматы занимают больше места, поскольку для их монтажа нужен как минимум один дополнительный модуль.

В любом случае размер щитка должен подбираться в соответствии со всем необходимым оборудованием. Когда какие-то комплектующие не помещаются, щиток нужно заменить.

Стоимость. Поскольку дифавтомат – это сложный прибор, он стоит дороже, чем прибор защитного отключения и комплект автоматов на него.

Сложность монтажа. Для установки устройства защитного отключения и нескольких автоматов нужно выполнить перемычку для подачи фазы и нулевую шину. Выполняется подключение УЗО к однофазной сети с заземлением.

Дифавтомат в щиток монтируется гораздо проще и быстрее – на входные контакты подается ноль и фаза, проводники подключают к выходным контактам.

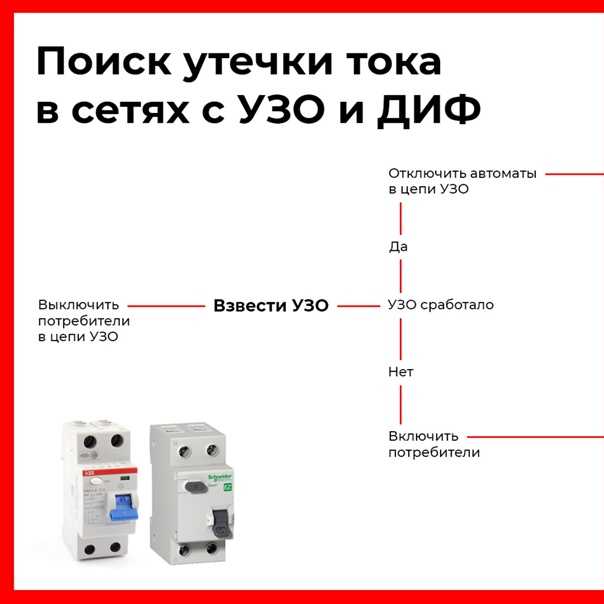

Поиск неисправности. При возникновении неполадок по утечке в случае комбинированной работы срабатывает УЗО, а при коротком замыкании включаются автоматы. Когда используется АВДТ, то при его срабатывании труднее определить причину – к выключению приводит любая неполадка в системе. В более дорогих моделях дифавтомов предусмотрены индикаторы проблемы.

Принцип работы. Приборы защитного отключения не имеют защиты от перегрузки. Аппарат сгорит, если ток в электрической цепи превысит предельное значение, указанное на лицевой стороне корпуса. Принцип работы УЗО направлен на защиту людей и электропроводки.

Качество и поломки. В случае поломки или окончания срока эксплуатации АВДТ его необходимо будет заменить. При работе ВДТ и выключателей замене подлежит только то устройство, которое вышло из строя или у него закончился гарантийный срок службы.

В настоящее время многие производители выпускают качественное электрооборудование, поэтому и срок службы аппаратов, и их качество сопоставимы и не уступают друг другу.

Внешние отличия УЗО от дифавтомата

В чем разница между приборами:

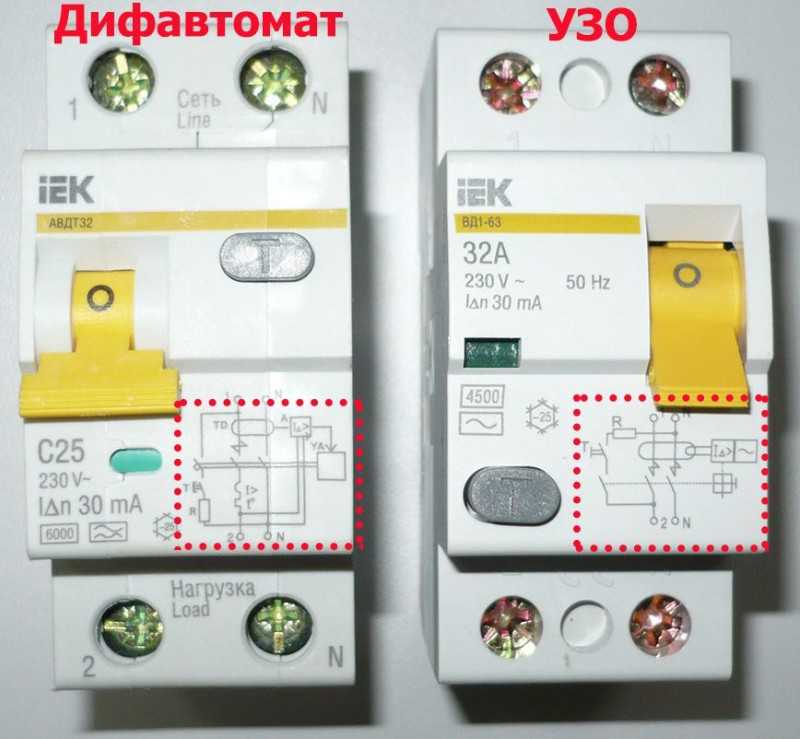

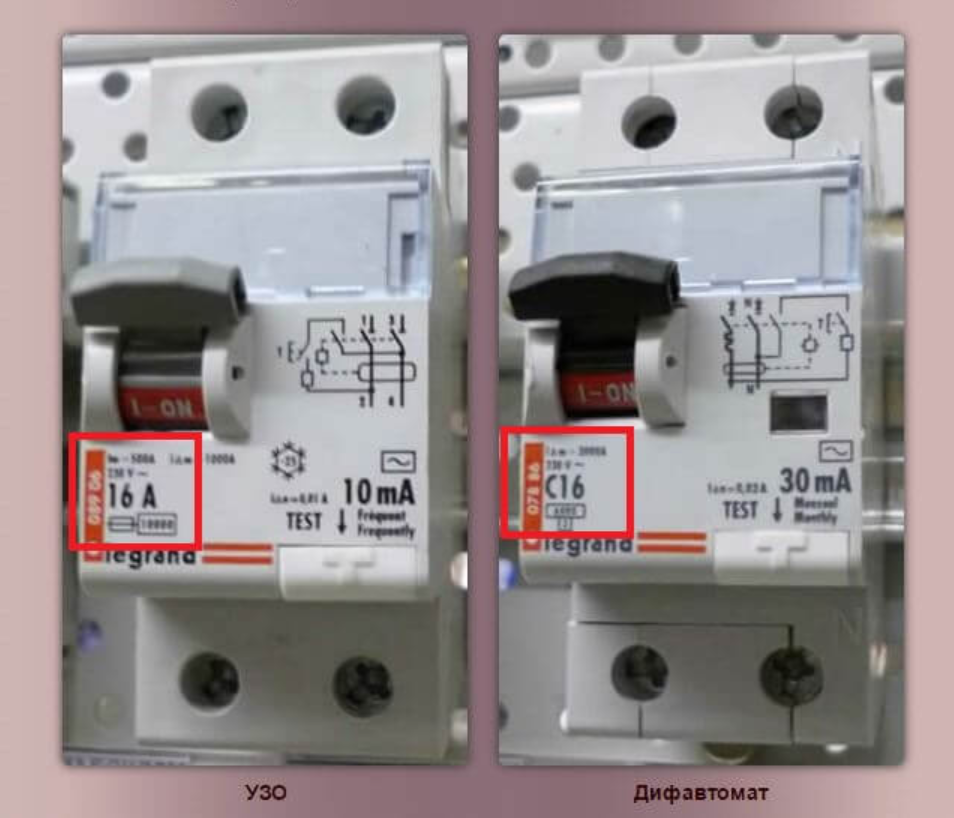

Визуальные отличия. Отличить два прибора можно по соответствующим надписям на корпусе. Обычно там расположена либо аббревиатура, либо его полное наименование. Также можно ориентироваться на кнопку «Тест» — в устройстве защитного отключения ее разместили слева, а в дифавтомате – справа.

Маркировка. На приборах ВДТ указывают величину номинального тока в амперах. Например, «25 А». На устройствах АВДТ показана время-токовая характеристика, обозначается она буквами D, С или В, за которыми идет число. Этот показатель определяет, при каком токе и через сколько времени отключится устройство.

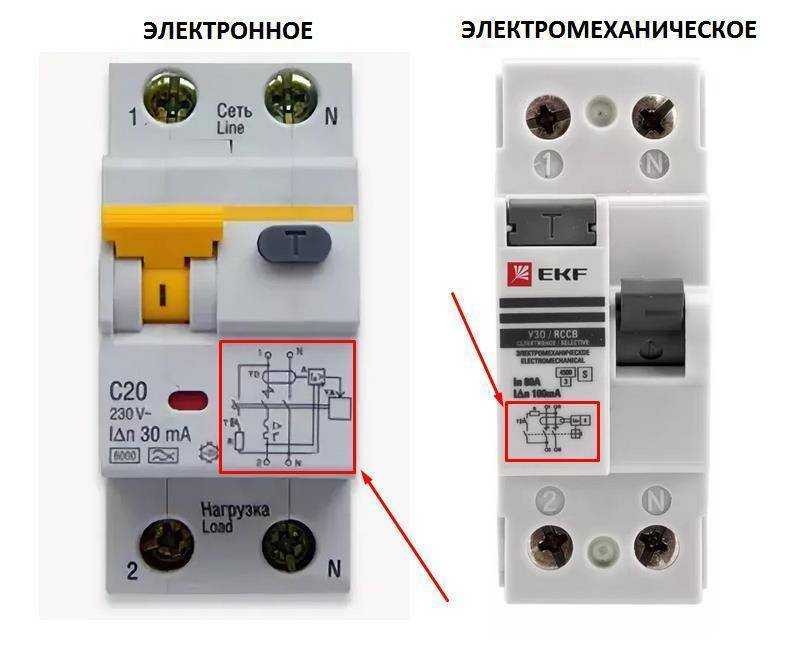

Схема подключения. На приборах защитного отключения показана схема подключения к дифференциальному трансформатору, на дифавтоматах также указывается схема подключения к дифтрансформатору, но через обмотку расцепителя.

Схема подключения УЗО в однофазной сети представлена ниже.
