Вибрация и пляска проводов: механизм возникновения и чем грозит это явление

Демпфирующие распорки DERVAUX — эффективное средство гашения колебаний, вибрации и предупреждения пляски проводов

Провода воздушных линий электропередачи (ВЛ) независимо от класса напряжения в той или иной степени подвержены колебаниям, вызываемым действием ветра. Вибрация и колебания являются причиной повреждения проводов, линейной арматуры, систем подвески, а пляска проводов приводит также к разрушениям опор.

Колебания и вибрации проводов СИП-3

Важным является тот факт, что на ВЛ с расщепленной фазой, в отличие от ВЛ с одиночным проводом, при одинаковых условиях эксплуатации, пляска возникает гораздо чаще.

Применяемая система защиты от вибраций и cубколебаний в значительной мере влияет на продолжение срока службы проводов и эксплуатационную надежность ВЛ в целом. Эффективным решением проблемы гашения колебаний и вибрации проводов в субпролетах является применение демпфирующих внутрифазных распорок.

  Это может быть объяснено тем, что  при установке глухих распорок, широко применяемых сегодня, расщепленная фаза ВЛ приобретает свойства «жесткой системы», которая подвержена различным колебаниям проводов, являющихся одним из факторов, провоцирующим появление пляски проводов.

Установка демпфирующих распорок DERVAUX приводит к  непрерывному  перераспределению колебаний проводов вдоль пролета ВЛ, что вовлекает другие распорки в процесс демпфирования и способствует рассеиванию колебаний, их гашению в других демпфирующих распорках и многочастотных гасителях вибрации.

С целью повышения эффективности гашения вибраций и субколебаний на высоковольтных ВЛ компанией DERVAUX разработан новый тип распорок, обладающих-демпфирующими свойствами. Распорки данного типа имеют количество лучей по числу проводов расщепленной фазы ВЛ и обеспечивают сохранение требуемого расстояния между проводами в фазе, осуществляют гашение вибрации и различных видов колебаний, предупреждают возникновение пляски проводов.

Особенностью конструкции таких распорок является то, что лучи демпфирующей распорки шарнирно соединены с корпусом через демпферный узел (эластомерный вкладыш), что обеспечивает подвижность конструкции распорки и эластичность движения ее лучей относительно корпуса распорки. Это свойство позволяет распорке реагировать на колебания и движения проводов во всех плоскостях,  а также на крутильные колебания без повреждения проводов или распорок. Движение распорки: продольное L = +/– 50 мм; вертикальное  V = +/– 50 мм; горизонтальное  Н =  +/– 50 мм; коническое С = +/– 150.

Установка демпфирующих распорок приводит к  непрерывному  перераспределению колебаний проводов вдоль пролета ВЛ, вовлекает другие распорки в процесс демпфирования и снижает, таким образом, концентрацию энергии колебания в отдельных субпролетах ВЛ. Другим преимуществом демпфирующих распорок является уменьшение крутильной жесткости проводов и обеспечение их подвижности относительно корпуса распорки, что снижает жесткость системы расщепленной фазы.

Перераспределение колебаний проводов вдоль пролета ВЛ, уменьшение крутильной жесткости проводов, обеспечение подвижности проводов в расщепленной фазе относительно распорки и гашение крутильных колебаний в субпролетах ВЛ, за счет применения демпфирующих распорок, увеличивает эффективность гашения вибрации и колебаний на ВЛ, а также служит средством предупреждения появления пляски проводов.

Последнее слово, видимо, разбередило в душе миссис Корк свежую боль.

Если бы я не получал отдыха в виде периодической дневной дремоты, я полагаю.

Сейчас, когда он шел по безлюдным улицам Детройта, в нем закипала злость оттого, что из-за какой-то горстки негодяев один из «The Dumas Club» крупнейших городов Штатов вынужден терпеть такое унижение.

Спасибо, и она повесила трубку.

Через некоторое время вдали показалась деревня.

Наконец-то он смог вдохнуть полной грудью, но воздух был наполовину перемешан с дымом, и он закашлялся.

Кадры, на которых чету Зиффель расстреливают, пока они наряжают Рождественскую елку, «Анатомия человека» обошли все пятьдесят пять штатов.

С пяти лет привыкшая появляться перед публикой, она испытывала оргазм только тогда, когда рисовала в своем воображении, как ее насилует золотой Оскар под восторженные вопли кинокритиков, прославляющих ее актерское мастерство.

Последняя проверка готовой продукции.

Такое убежище могло быть только временным; нам все равно пришлось бы его покинуть, и тогда было бы так же трудно выехать из этих краев, как и сейчас.

Теперь мы не можем уйти отсюда, продолжал Чиун.

Поднявшись за рекордное время на возвышение, где пел хор, я остановился в арке входа, чтобы оценить ситуацию.

Вибрация проводов

Вибрацией провода называют периодические колебания провода в вертикальной плоскости с большой частотой и малой амплитудой. Такие колебания обычно наблюдаются при относительно слабом ветре — от 0,5-0,8 до 3 -8 м/с и отсутствии на проводах гололедно-изморозевых отложений. Направление ветра при вибрации по отношению к оси линии может быть различным. По данным наблюдений, устойчивая вибрация бывает при направлениях ветра под углом 45 — 90° к оси линии. Опыт эксплуатации показывает, что вибрации наиболее подвержены провода, расположенные высоко над землей и в открытой ровной местности, когда равномерное движение воздушного потока не нарушается рельефом или наземными препятствиями. Кроме того, вероятность возникновения вибрации увеличивается с увеличением длины пролёта (для пролётов более 120 м). Особенно опасна вибрация проводов при переходах через реки и водные пространства с пролётами более 500 м. Опасность вибрации заключается в обрывах отдельных проволок  на участках их выходов из зажимов, однако разрушение наступает лишь в том случае, когда результирующие механические напряжения в проводе (статические и динамические) оказываются больше предела усталости металла. Вибрацию можно сгладить двумя путями: без специальных мер защиты и с применением специальных средств.

Для исключения опасности вибрации без специальных мер защиты необходимо соблюсти условия, при которых величина напряжения в проводе при вибрации не превзойдет предела усталости материала в проводе при длительной работе линии электропередачи при среднеэксплуатационных условиях.
Для защиты проводов от повреждений, вызываемых вибрацией, существуют различные средства, которые применяют наряду с ограничением напряжения. Основные способы борьбы следующие: Усиление провода в местах подвески в поддерживающих зажимах путем обмотки армирующими прутками. Обмотанный такими прутками провод получает конусообразную форму и его сопротивление изгибу увеличивается по мере приближения к зажиму.
Установка на проводах гасителей вибрации (рис. 2.8). Рис. 2.8. Виброгасители
Виброгаситель обладает свойством противодействовать колебаниям, вызываемым вибрацией и уменьшать амплитуду колебаний до безопасных пределов, поэтому данный способ защиты является наиболее эффективным. Виброгасители устанавливают на проводах с двух концов пролёта. В пролётах больших переходов в случае подвески провода с применением роликовых зажимов устанавливают виброгасители особой конструкции (гасители сбрасывающегося типа), которые в случае обрыва провода сбрасываются и дают возможность проводу свободно проскользнуть по роликам.
Установка гасителей петлевого типа — демпфирующих петель, которые подвешиваются под зажимом в виде петли длиной 1,0 — 1,35 м и изготавливаются из провода того же сечения.

Опасность

Давайте разберемся чем опасна пляска и вибрация на ВЛЭП. Пляска опасна тем, что провода колеблются не синхронно, а амплитуда может достичь такой величины, что может произойти перехлест с тросом грозозащиты, или между собой. Из-за чего происходят электрические разряды, со всеми вытекающими последствиями. Для предотвращения схлестываний в некоторых случаях устанавливаются изолирующие распорки между проводящими частями линий.

Вибрация в свою очередь несёт разрушающие воздействия на жилы проводников, также возможны обрывы линии на соединениях и зажимах или выходах из зажимов.

Причины возникновения

Вибрация проводов и тросов воздушных ЛЭП возникает при ламинарном потоке воздуха (при ветре скоростью 0.5-7 м/с, при большей скорости поток становится турбулентным), направление которого перпендикулярно или находится под некоторым углом к ним.

Тогда потоки воздуха обтекают цилиндрическую поверхность провода и возникает круговой поток, при этом в верхней его части (на рисунке ниже точка А) скорость этого потока больше чем в нижней (точка В). Происходит это из-за срывов вихрей воздуха с верхней и нижней стороны, в результате чего появляется дисбаланс давлений.Отсюда возникает не только горизонтальная, но и вертикальная составляющая давления потоков воздуха (ветра). Если частота образования вихрей совпадет с частотой (одной из) собственных колебаний провода, то начнутся его колебания в вертикальной плоскости.

Собственными называются колебания, возникающие в системе при отсутствии переменных внешних воздействий, в результате начального отклонения. Как происходит с гитарной струной.

В определенных точках возникнут пучности волн, в них амплитуда будет максимальной. Те точки, которые будут оставаться неподвижными, называются узлами. В них будут происходить угловые перемещения провода, простым языком – он будет изгибаться и вращаться. Возникают стоячие волны, когда длина волны равна или кратна расстоянию между опорами (длине пролёта).

Частота вибраций прямо пропорциональна скорости ветра и может быть вычислена по формуле:

f=(0,185V)/d,

где f – частота колебаний, V – скорость ветра, d – диаметр, 0,185 – характерное в этом случае число Струхаля.

Из формулы видно и то, что чем тоньше провод, тем с большей частотой он вибрирует. При этом особо опасны скорости ветра 0,6-0,8 м/с, поскольку при скорости ветра больше 5-8 м/с амплитуды малы и не опасны. Как правило, явление возникает в пролётах длиной более 120 метров, при увеличении расстояния только усиливается

Особенно это важно при протяженности пересечения ВЛ более чем 500м, например, через реки и водоёмы

Отличием пляски от вибрации в первую очередь является амплитуда – она больше и может достигать 12-14 метров, а также большей длинной волны. Характер и траектория движения при пляске повторяет форму вытянутого эллипса, с отклоненной осью на 10-20 градусов от вертикальной линии.

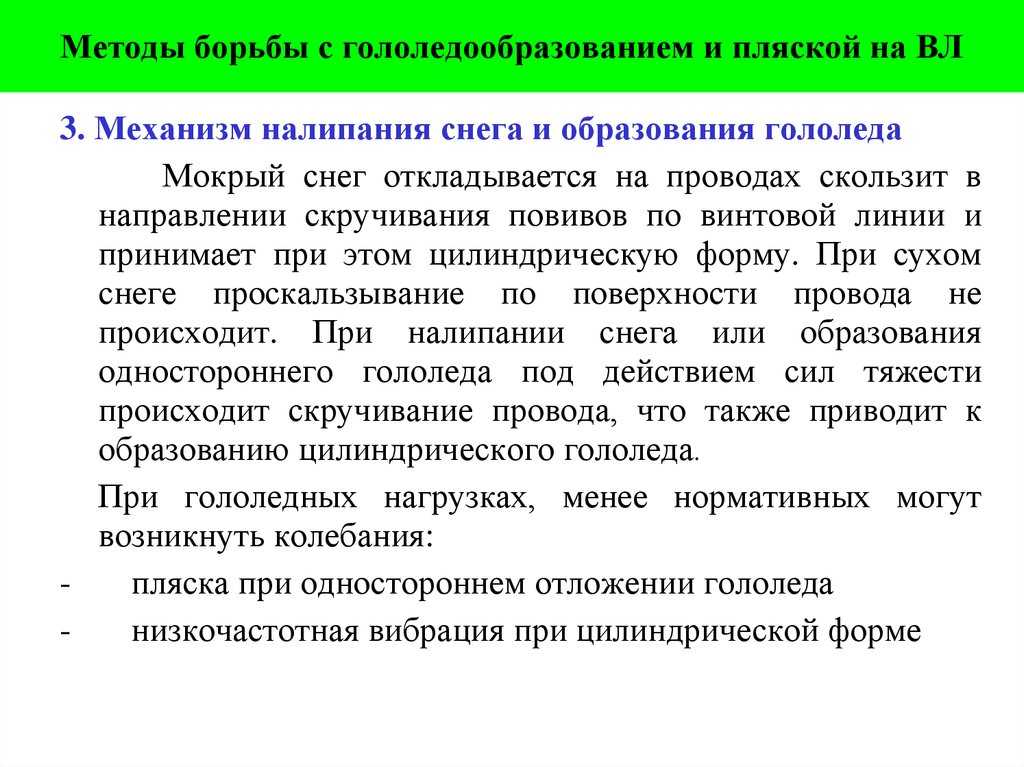

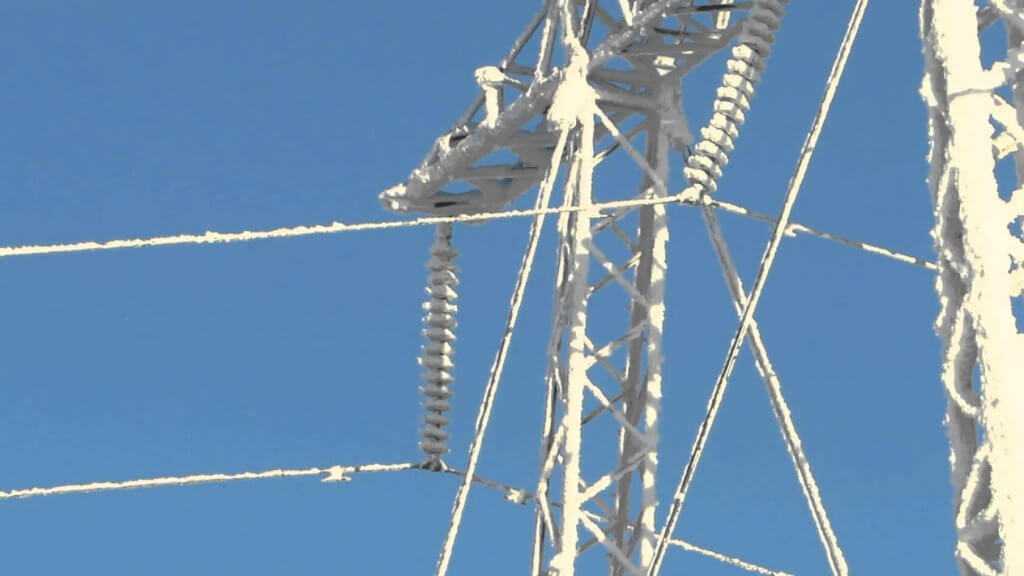

При гололеде (наледях и обледенении линии) диаметр провода увеличивается исходя из формулы, приведенной выше – уменьшается частота колебаний и увеличивается длина волны вибраций.

Гололед появляется не равномерно, а с подветренной стороны. В результате провода и тросы становятся не цилиндрическими, а неправильной формы. При такой форме во время ветра возникает подъёмная сила, на рисунке ниже Vy.

Она и вызывает пляску. Слева изображены волны пляски в пролёте между опорами, а с права – обледеневший трос и огибающий его воздушный поток.

Пляска возникает при большей скорости ветра, чем вибрации, а именно 5-20 м/с, под углом к линии в 30-70 градусов. Колебания происходят с меньшей частотой и большей амплитудой.

Внешние отличия явлений этих двух явлений вы можете увидеть на сравнив следующие два видео:

https://youtube.com/watch?v=7weoxUAJl84

Вибрация и пляска проводов на воздушных линиях электропередачи

Для передачи электрического тока на большие расстояния используются воздушные и кабельные линии высокого напряжения. Протяженность таких линий электропередач может достигать нескольких километров, на которых установлены высоковольтные опоры для отделения проводов от земли.

В местах крепления обеспечивается достаточно жесткая фиксация, но в пролетах опор провода могут свободно колебаться.

При воздействии определенных внешних факторов на воздушных линиях  возникает вибрация и пляска проводов, способная как повредить сами устройства, так и нарушить нормальный режим работы энергосистемы.

Возникновение вибрации и пляски от воздушного потока

Воздействие ветра происходит при любом направлении потока, как в горизонтальной плоскости, так и под каким-то углом. Основной причиной колебаний является неравномерная скорость, с которой воздух огибает провод, из-за чего в верхней и нижней точке возникает разность давления.

Рис. 2: воздействие воздуха на провод

Посмотрите на рисунок 2, здесь приведен пример, когда воздух огибает окружность из точки А в точку Б.  Воздушный поток в этом месте закручивается, и возникают завихрения. Это приводит к возникновению сил, давящих не только со стороны ветра, но и в вертикальной плоскости. В нижней точке давление становится меньшим, чем в верхней и при совпадении вихрей с собственными колебаниями возникают горизонтальные перемещения провода.

Следует отметить, что такая ситуация возможна лишь при относительно небольших скоростях воздушных потоков – от 0,5 до 7м/с, так как при увеличении скорости потоки движутся иначе. Но прекращение ветра, увы, не означает окончание вибрации, так как из-за большой протяженности линий в них возникают собственные колебания, которые уже не требуют поддержания, а продолжаются за счет резонансных явлений.  И, если вибрация носит незаметный характер, то при пляске, волны станут куда более значительными и опасными.

Физика процесса

Во время пляски в местах подвешивания к опоре линия крепится жестко, поэтому в таких узлах не возникает никаких колебаний. А в местах провеса проводов амплитуда колебаний становиться максимальной.

Рис. 3: функция колебания проводов в пролете

При достижении максимума пляски в пиковой точке провиса возникает, так называемая, стоячая волна. Данное явление характеризуется величиной амплитуды кратной или равной длине пролета. Наиболее опасные перемещения возникают на скоростях в 0,6 – 0,8 м/с, а при нарастании скорости воздушного потока более 5 – 8 м/с динамические нагрузки слишком малы из-за незначительной амплитуды.

Но, помимо амплитуды вибрации вторым по значимости параметром является их частота, которую можно определить по формуле:

f = (0,185×V)/d, где

• f – это частота колебаний;
• 0,185 – постоянная Струхаля;
• V – скорость аэродинамического потока;
•  d – диаметр провода.

Как видите из формулы, чем меньшего сечения торсы применяются в ЛЭП, тем с большей частотой они будут колебаться. На практике,  частота колебаний обуславливает и интенсивность пляски, из-за чего диапазон наиболее опасных частот для линии составляет от 0,2 до 2 Гц.

Следует отметить, что ситуация может значительно ухудшаться за счет погодных факторов, которые влияют не только на воздушные потоки, но и на состояние провода. Наиболее значимым из них является гололед, так как он возникает с подветренной стороны и характеризуется искажением формы провода. При этом вибрирующие провода подвергаются воздействию поднимающей силы Vy, приложенной к отложениям гололеда. Она дополнительно усугубляет ситуацию при вибрации и пляске.

Рис. 4: влияние гололеда на колебания

Провод совершает не только горизонтальные колебания, но и вращательные движения, а в узлах и точках фиксации из-за обледенения происходит повреждение металла.

Опасность

Пляска и вибрация имеют схожую природу, но отличаются по интенсивности. Тем не менее, оба явления могут нести такие виды опасности для ЛЭП:

• Распушивание — повреждение проводов, при котором медные, алюминиевые или стальные тросы теряют утяжку и механическую прочность;
• Перекрытие воздушного промежутка – в случае движения смежных фаз с различной амплитудой, волны могут приближаться достаточно близко друг к другу, из-за чего произойдет пробой и возникновение дуги;
• Схлестывание проводов – являются более опасным развитием предыдущей ситуации, когда параллельные линии касаются друг друга и создают электрический контакт с протеканием токов короткого замыкания и оплавлением металла;
• Обрыв проводов – может возникать как результат короткого замыкания, так и множественных обрывов отдельных проволок, разрушенных многократными вибрациями или пляской.

Как видите, все потенциальные опасности могут запросто привести к нарушению нормального электроснабжения и материальным затратам на восстановление. Также не забывайте, что любая аварийная ситуация потенциально несет угрозу человеку, как выполняющему работу в электроустановках, так и находящемуся поблизости. Поэтому для предотвращения опасных воздействий разработаны методы борьбы с вибрацией и пляской, направленные на гашение колебаний.

Причины возникновения и возможности ограничения «пляски» проводов

«Пляска» проводов вызывается умеренным устойчивым поперечным ветром, дующим со скоростью 5. 20 м/с на покрытую несимметричным гололедом поверхность провода.

Гололед на проводах откладывается обычно с наветренной стороны, вследствие чего провод приобретает неправильную форму. При воздействии ветра на провод с односторонним гололедом скорость ветрового потока в верхней части провода увеличивается, а давление уменьшается. В нижней части провода скорость уменьшается, а давление увеличивается. В результате возникает подъемная сила, вызывающая колебания провода в вертикальной плоскости. В этом случае векторная сумма абсолютной скорости ветрового потока и скорости перемещения провода определяется скоростью ветра относительно поверхности этого провода, которая будет попеременно направлена то выше горизонтали, то ниже ее. Это создает эффект попеременного изменения положения гололеда относительно ветрового потока.

Если скорость движения провода направлена вверх (т.е. положительна) при отрицательной аэродинамической подъемной силе или скорость движения провода направлена вниз (т.е. отрицательна) при положительной аэродинамической подъемной силе, то движение провода будет подавляться и «пляски» не будет.

«Пляска» проводов развивается тогда, когда скорость движения провода и направление аэродинамической подъемной силы совпадают. Она характеризуется высокой амплитудой, достигающей и даже превышающей значение стрелы провеса. Амплитуда «пляски» зависит от аэродинамических характеристик поверхности провода, скорости ветра и механических параметров провода. При «пляске» проводов наблюдаются одна (на линиях с расщепленными проводами), две, три или четыре полуволны в пролете.

При наличии одностороннего гололеда помимо колебаний в вертикальной плоскости происходят крутильные колебания провода вокруг собственной оси. Вертикальные и крутильные колебания провода приводят к периодическим изменениям лобового сопротивления провода, покрытого гололедом, в связи с чем они имеют как вертикальные, так и горизонтальные составляющие. В результате в плоскости, перпендикулярной к оси линии, провод движется по вытянутому эллипсу, большая ось которого вертикальна или отклонена от вертикали под углом 10. 20°. Большой диаметр эллипса может достигать значения стрелы провеса, а малый диаметр составляет до 50% от длины большого.

Провода расщепленных фаз в значительной степени подвержены «пляске», так как на них, как правило, откладывается односторонний гололед. Такие провода, связанные в общую систему дистанционными распорками, суммируют импульсы подъемной силы на отдельных проводах и поэтому быстрее раскачиваются. Большая длина гирлянд изоляторов (3. 7 м) тоже способствует значительному перемещению точек подвеса провода вдоль оси линии.

Колебания проводов отдельных фаз, а также тросов происходят несинхронно, что может привести к их схлестыванию или приближению друг к другу либо к заземленным частям опор на недопустимое расстояние и вызвать короткое замыкание, а также к разрушению проводов, линейной арматуры, траверс опор и самих опор.

По интенсивности «пляски» проводов Республика Беларусь относится к районам с редкой «пляской».

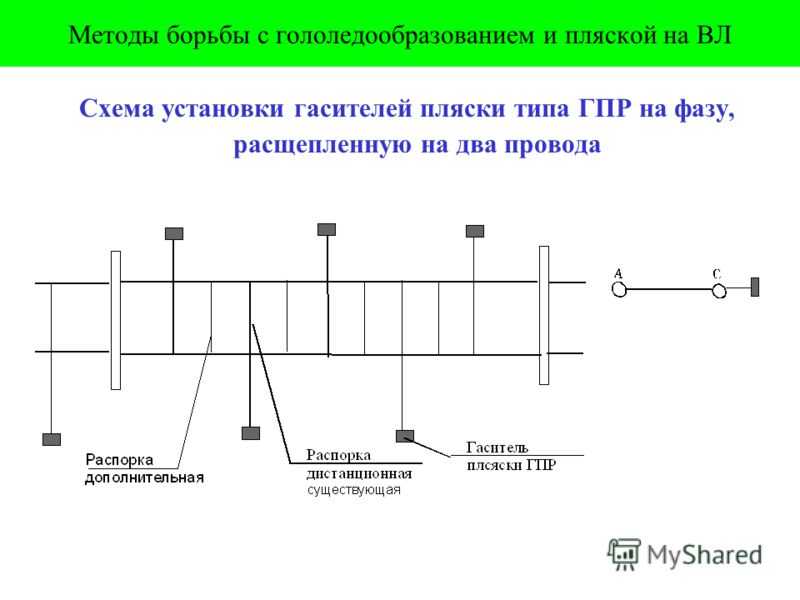

Существуют различные методы борьбы с «пляской» проводов:

• • плавка гололеда электрическим током;
• • применение механических устройств, ограничивающих перемещение проводов при «пляске»;
• • применение аэродинамических устройств, препятствующих возникновению «пляски» (аэродинамические тормоза, крутильно-маятниковые гасители, крутильно-демпферные гасители, цилиндрические или плоские обтекатели) и устанавливаемых на проводах или между проводами расщепленной фазы;
• • применение шарнирных дистанционных распорок на проводах;
• • создание рациональной конструкции линейной арматуры, снижающей ее износ при «пляске» проводов;
• • укрепление петель анкерных опор, препятствующих их подбрасыванию к траверсе при «пляске» проводов;
• • применение увеличенных расстояний между проводами, между проводами и тросами и между проводами и опорой, при которых вероятность коротких замыканий при «пляске» проводов незначительна.

Междуфазные распорки

Междуфазные распорки предполагают установку изолирующих связующих элементов между проводами в пролете (рис. 1а). Наличие таких связей не устраняет пляски, но может приводить к синхронным колебаниям всех проводов как единой колебательной системы. Возможность междуфазных замыканий практически исключается. Это предложение может рассматриваться как одна из реальных мер борьбы с пляской, однако необходимо провести детальные исследования для оценки необходимого количества и мест установки распорок в пролете, а также для установления достаточности прочности существующих конструкций опор для восприятия увеличенных динамических нагрузок.

Представленные способы борьбы с пляской проводов, за исключением установки междуфазных распорок, носят пассивный характер, не направлены непосредственно на подавление колебательного процесса, и их реализация связана с существенным удорожанием линии.

Физика процесса

Во время пляски в местах подвешивания к опоре линия крепится жестко, поэтому в таких узлах не возникает никаких колебаний. А в местах провеса проводов амплитуда колебаний становиться максимальной.

Рис. 3: функция колебания проводов в пролете

При достижении максимума пляски в пиковой точке провиса возникает, так называемая, стоячая волна. Данное явление характеризуется величиной амплитуды кратной или равной длине пролета. Наиболее опасные перемещения возникают на скоростях в 0,6 – 0,8 м/с, а при нарастании скорости воздушного потока более 5 – 8 м/с динамические нагрузки слишком малы из-за незначительной амплитуды.

Но, помимо амплитуды вибрации вторым по значимости параметром является их частота, которую можно определить по формуле:

f = (0,185×V)/d, где

• f – это частота колебаний;
• 0,185 – постоянная Струхаля;
• V – скорость аэродинамического потока;
• d – диаметр провода.

Как видите из формулы, чем меньшего сечения торсы применяются в ЛЭП, тем с большей частотой они будут колебаться. На практике, частота колебаний обуславливает и интенсивность пляски, из-за чего диапазон наиболее опасных частот для линии составляет от 0,2 до 2 Гц.

Следует отметить, что ситуация может значительно ухудшаться за счет погодных факторов, которые влияют не только на воздушные потоки, но и на состояние провода. Наиболее значимым из них является гололед, так как он возникает с подветренной стороны и характеризуется искажением формы провода. При этом вибрирующие провода подвергаются воздействию поднимающей силы Vy, приложенной к отложениям гололеда. Она дополнительно усугубляет ситуацию при вибрации и пляске.

Рис. 4: влияние гололеда на колебания

Провод совершает не только горизонтальные колебания, но и вращательные движения, а в узлах и точках фиксации из-за обледенения происходит повреждение металла.

Это интересно: Как провести электричество на участок в 2020 году и сколько это стоит

Слайд 112. МЕХАНИЧЕСКИЕ МЕТОДЫ БОРЬБЫ С ГОЛОЛЕДОМ Механический способ заключается в применении

специальных приспособлений, которыми производится сбивание льда с проводов. Самый простой способ механического удаления гололеда – сбивание при помощи длинных шестов. Обивка осуществляется боковыми ударами, вызывающие волнообразное колебание провода. Но этот способ требует доступа к ЛЭП, что нарушает нормальную работу участка. К тому же механическое воздействие не препятствует обледенению, а устраняет его. Удаление гололеда с проводов шестами практически неосуществимо без большого количества рабочих. Этот метод требует много времени и применяется только на коротких участках линий, из-за чего в большинстве случаев признается нецелесообразным.

3.2. Определение максимальной ожидаемой амплитуды пляски одиночных проводов

3.2.1. Оценка максимальной
ожидаемой амплитуды пляски проводов для ВЛ с данными конструктивными
параметрами при отсутствии специальных устройств защиты от пляски дает
возможность определить междуфазовые расстояния на промежуточных опорах по
условию предотвращения перекрытий между проводами по причине пляски проводов.

3.2.2. Данный
способ оценки максимальных ожидаемых амплитуд пляски основан на методе, впервые
разработанном в «Alcoa Conductor Products Company». Автор метода —
С.В.Rawlins . Настоящая методика, базируясь на указанном методе,
использует результаты анализа собранных ВНИИЭ данных наблюдений 110 случаев
пляски проводов ВЛ в энергосистемах страны. Методика распространяется на
промежуточные пролеты ВЛ 110 и 220 кВ с одиночными проводами, поскольку о
случаях пляски проводов этих ВЛ накоплено наибольшее количество достоверной
информации. По мере накопления данных о случаях пляски ВЛ других классов
напряжений с расщепленными проводами область применения настоящей методики
будет расширена.

3.2.3.
Параметрами, позволяющими с наибольшей вероятностью определить
предрасположенность пролета линии к пляске, а также возможные амплитуды пляски,
являются следующие:

Μ΄
— параметр, характеризующий склонность пролетов различных видов к
многополуволновой пляске.

Значение параметра Μ΄ для конкретного промежуточного
пролета ВЛ вычисляется по формуле

Μ΄ = 10,67f3/lгl2,

(3)

гдеf — стрела провеса провода, м;

l_г — длина
поддерживающей гирлянды изоляторов, м;

l —
длина пролета, м.

Другим
параметром пролета, влияющим на значение ожидаемой амплитуды пляски, является
параметр T/W, где T —
тяжение провода, кгс; W — масса единицы длины провода, кгс/м. Поскольку тяжение
провода в пролете влияет на частоту колеблющегося провода, параметр T/W определяет
частоту собственных колебаний пролета, т.е. одну из возможных форм пляски.

3.2.4. По
данным конкретного пролета (f,l_г, l, T, W) вычисляются значения параметров Μ΄
и T/W. Затем используются
представленные на рис. кривые, с помощью
которых при данных значениях Μ΄ и T/W определяется
значение отношения ожидаемой двойной амплитуды пляски к длине пролета (2A/l). Смысл каждой кривой,
представленной на рис. , состоит в том,
что левее каждой из них не ожидается значений отношения 2A/l, превосходящих значения, указанные
на данной кривой.

Рис.
6. Зависимость отношения максимальной ожидаемой амплитуды пляски
к длине пролета от обобщенных параметров пролета Μ΄ и T/W

По отношению 2A/l для
данного пролета может быть легко определено значение максимальной ожидаемой
амплитуды пляски пролета (2A).

Методы борьбы

Условия, при которых следует применять защитные меры для гашения амплитуды вибрации, оговаривает п.2.5.85 ПУЭ. При этом учитываются такие параметры, как:

• Длина пролета;
• Материал проводника и его сечение;
• Механическое напряжение в расщепленных и одиночных проводах.

Конкретные методы борьбы регламентируются методическими указаниями РД 34.20.182-90. Для гашения вибрации и пляски устанавливаются специальные устройства.

Рис. 5: пример установки гасителей вибрации

По типу и конструктивным особенностям гасители пляски и вибрации подразделяются на три типа:

• Петлевые гасители — применяются для проводов напряжением в 6 – 10 кВ и выполняются в виде гибкой распорки. В зависимости от числа петель и конструкции распорок может быть одно- или трехпетлевым. В качестве петлевого зажима используется проволока или крепежные детали.
• Спиральные – самые эффективные, но и самые дорогие модели для борьбы с высоко- и низкочастотной вибрацией. Из-за дороговизны их редко применяют, хотя они и дают равномерное распределение нагрузки по всей длине гасителя.
• Мостовые – имеют специальные грузы, которым передается вибрация от раскачивающегося провода и ими же поглощается. Отличаются простотой монтажа и дальнейшего обслуживания.

В линиях от 330 до 750 кВ применяется расщепление фазы, при котором все провода соединяются распорками. Несмотря на то, что такое соединение само может выступать в роли гасителя вибрации, на практике этого не достаточно. Поэтому в главе 5 РД 34.20.182-90 приведены способы борьбы с вибрацией и пляской для различных линий и условий, в которых они могут эксплуатироваться.
