Подключаем реле контроля напряжения своими руками

Классификация защитных реле напряжения Реле могут быть предназначены для всего дома и для одной розетки.

С монтажом все предельно просто. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.

Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

Выводы и полезное видео по теме Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора. Время повторного включения от 3 до сек. Электронные, на симмисторах или тиристорах или других полупроводниковых ключах, сложные и дорогие устройства.

См. также: Как сэкономить тэр на предприятии

Как подключить реле напряжения

Схема подключения реле напряжения РН Рассчитаны РН на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН можно включать совместно с контакторами магнитными пускателями. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания.

Особенно остро вопрос защиты электроприборов от перепадов напряжения стоит в жилых многоквартирных домах старой постройки, а так же частных жилых домах подключенных к старым линиям электропередач. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. Установка на рейку более удобна по нескольким причинам: РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры; приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного; Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать. Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора.

ТЕСТ: Попробуйте ответить на вопросы и оценить свои знания того, какое выбрать защитное устройство. Эта схема применяется, если номинальный ток автомата меньше тока устройства. Эта организация изготавливает изделия под торговой маркой DigiTop. Настройка реле напряжения Введение.
Как установить реле контроля напряжения в щиток квартиры самостоятельно

Классификация реле

Защитные реле классифицируются по 2 признакам:

• по способу подключения к сети;
• по количеству подведенных фаз.

По типу подключения

Способы коммутации блоков зависят от конструкции изделия:

1. Устройство для защиты бытовой розетки, которое оснащается штепсельными контактами. Изделие представляет собой переходной узел, внутри которого расположены измерительный прибор, контроллер и контактная группа. Детали установлены в пластиковом корпусе, на внешней стороне предусмотрено гнездо для подключения внешних потребителей. В конструкции изделия предусмотрены поворотные регуляторы или кнопки, позволяющие выставить рабочие параметры. Устройства рассчитаны на мощность до 3,5 кВт (сила тока до 16 А).
2. Изделие, оборудованное блоком розеток и удлинительным кабелем. Оборудование подключается к бытовой электрической сети, защищаемые приборы получают питание от встроенных распределительных элементов. В конструкции предусмотрен выключатель, имеется цифровой вольтметр и кнопки регулировки параметров. Максимальный ток нагрузки не превышает 10 А (из-за использования удлинительного кабеля), время срабатывания по верхнему пределу 0,02 секунды.
3. Отсекатель питания, предназначенный для установки на DIN-рейку, установленную в распределительном квартирном щитке. Изделия отличаются применением измерительного блока с повышенной точностью замера (погрешность составляет 1-2 В). Существуют разновидности оборудования, рассчитанные на силу тока до 63 А (в аварийном кратковременном режиме реле не выходит из строя при подаче 80 А). Устройства оснащаются встроенным термическим реле, предотвращающим возгорание блока при перегреве.

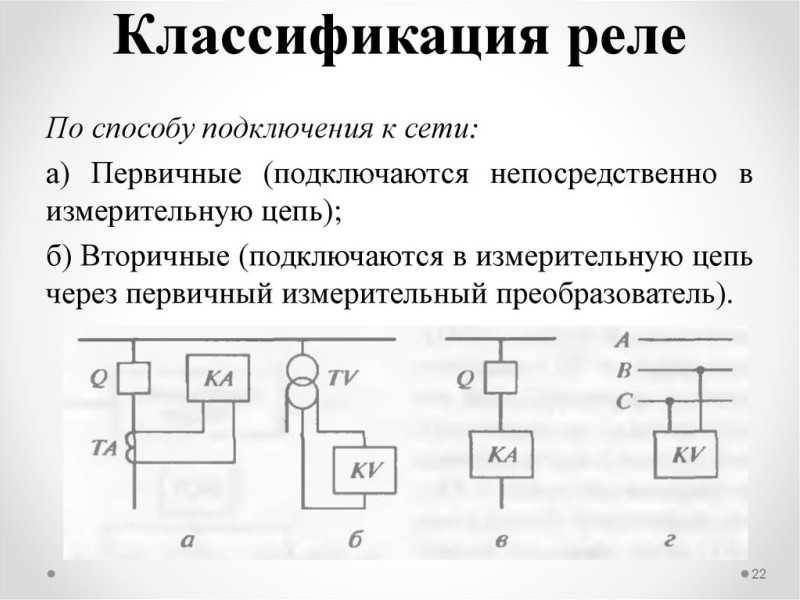

Классификация реле по способу подключения.

По количеству фаз

Существуют реле для бытовой однофазной сети напряжением 220 В и устройства промышленного назначения, адаптированные под трехфазную систему питания напряжением 380 В. Оборудование 2 типа оснащается тройной индикацией напряжения, при обрыве одной фазы происходит автоматическое отключение всех проводников. Блок фиксирует момент перекоса фаз, отключая подачу тока к потребителям. Если в помещении отсутствует нагрузка с трехфазным питанием, то рекомендуется развести магистраль на 3 линии и оснастить каждую однофазным реле.

Разделение РН по видам, исходя из типа подключения и установки

Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.

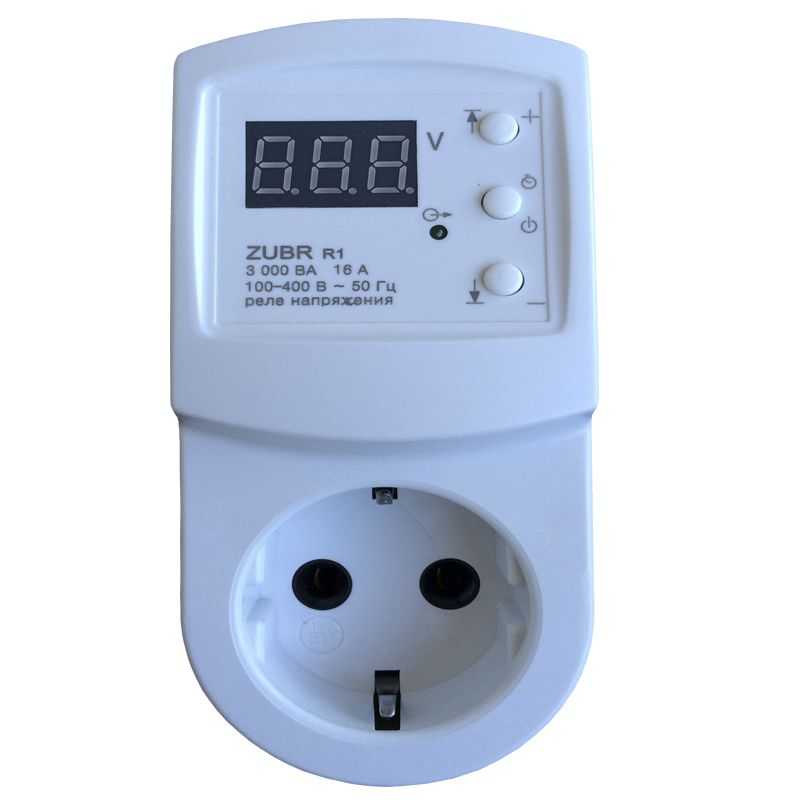

Реле напряжения в розетку: обычный переходник, защищающий технику

Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.

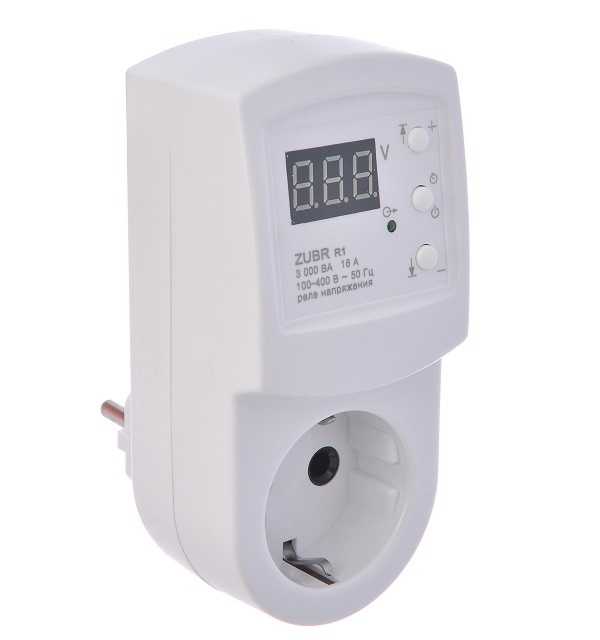

РКН, включаемый в розетку, также можно настроить под определённые параметры

Как подключается реле напряжения в форме удлинителя

Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.

Реле-удлинитель предельно прост в подключении к домашней электрической сети

Установка РКН на ДИН-рейке

Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.

Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка

Что это такое

Это устройство, в одном корпусе которого соединены два функционала: электронное устройство, которое контролирует показатель напряжения, и силовой разъединитель нагрузки. Само реле, а точнее сказать, его конструкция изготавливается на основе базы микропроцессоров или компаратора. Первый вариант отличается более плавной работой (регулировкой нижнего и верхнего уровня срабатывания).

Основной параметр аппарата – это быстрота срабатывания. Конечно, этот критерий во многом зависит от качества самого реле, поэтому брендовые приборы, к примеру, от компании «ABB» или «Legrand» срабатывают буквально за несколько долей наносекунды, то есть, мгновенно. В них порог срабатывания устанавливается по специальной шкале потенциометром. Отсюда не только быстрота работы, но и высокая точность определения предела скачка напряжения.

Однофазное реле контроля напряжения abb

Разновидности

Разнообразие видов однофазных реле напряжения зависит от типа его подключения.

1. Реле-вилка. У этого вида в конструкцию вмонтирована обычная штепсельная вилка. А, значит, реле просто втыкают в любую розетку. С противоположной от вилки стороны есть своя розетка, куда подключается бытовой прибор. Этот вид хорошо использовать, как единичный разделитель для одного или нескольких бытовых приборов. Это современный электронный аппарат, в состав которого также входят дисплей, на панель которого выводятся данные по напряжению, и кнопки настройки.
2. Реле-удлинитель. По сути, это то же самое, что и предыдущий вариант. Только его конструкция – это удлинительный кабель, на котором установлена одна, две или три розетки.
3. Реле напряжения однофазное для установки на DIN-линейку. Эту разновидность устанавливают в распределительный шкаф. Основное достоинство этого вида – установка на фазу потребительного контура. То есть, его можно установить на любой контур группы потребителей или сразу на фазу целого дома или на одну квартиру.

Реле вилка

Реле на DIN-линейке

Как показывает практика, оптимальный вариант для создания нормальных условий работы бытовых приборов в доме или квартире – установка именно этого вида реле контроля напряжения.  Почему?

• Во-первых, этот вид обладает широким диапазоном настроек.
• Во-вторых, он может работать в разных режимах, независящих друг от друга. А именно, как обычное реле напряжения, как блок, контролирующий максимальное или минимальное напряжение (это две разновидности), как временное реле (то есть, может задерживать включение сети).

Конечно, разновидность сетей определяет и разновидность реле. Поэтому на рынке вы найдете и однофазные, и трехфазные. Но учитывайте тот момент, что трехфазные модели работают вот по какому принципу. Если вы его устанавливаете на вход в дом, то при скачке напряжения на одной из фаз сети, весь прибор отключается, то есть, он разъединяет и две другие фазы. Так что ваш дом остается без электричества.

Реле на дин рейку

И еще один негативный момент, связанный с трехфазным реле. Если на соседних фазах напряжение будет отличаться, то прибор тут же сработает. К примеру, на одной фазе будет 230 вольт, а на соседней 220, то произойдет отключение трех фаз сразу. Хотя эти показатели напряжения являются нормальными. Поэтому, если в вашем доме нет трехфазных потребителей, то не стоит использовать трехфазное реле контроля напряжения.

И еще одна рекомендация от специалистов. Выбор зависит от силы тока (А). К примеру, на фазе контура установлен автомат 25 А, то рекомендуется сюда же установить реле на 32 или 40 А. То есть, с запасом в 20-30%. Запомните, что этот показатель не влияет на работу прибора, потому что размыкание сети происходит под действием изменяемого напряжения, а не силы тока.

Сравнение 2 защитных устройств — РН 106 или УЗМ 51М

При выборе защиты иногда встает вопрос — что лучше, УЗМ 51 или РН 106. Попробуем разобраться.

Реле напряжения РН-106 защищает от перенапряжения электроприборы мощностью до 14кВт. При выходе значений напряжения сети за установленные пределы оно мгновенно отключает потребителей. Включение происходит через заранее установленный промежуток времени после нормализации показателей.

В УЗМ 51, кроме обычной защиты от перенапряжения, есть варисторная защита и некоторые другие особенности:

• Два временных интервала, необходимых для отключения — при перенапряжении > 242…286 В /( 0,2 с) > 300В /( 20 мс), а при пониженном напряжении < 154…198/ (10 с ) < 130В /(100 мс)от 0,2с при 286В до 20мс при 300В верхнего предела защиты и от 10с при 198В до < 130В /(100 мс). Это помогает избежать ложных срабатываний защиты.
• Варисторная защита предохраняет электрооборудование от высоковольтных импульсов и грозовых разрядов. Это не отменяет необходимости установки громоотвода и является дополнительной защитой.
• Включение питания происходит во время перехода напряжения через «0» синусоиды. Это позволяет избежать переходных процессов.

Поэтому УЗМ 51 удобнее в эксплуатации. Оно надёжнее защищает электроприборы, чем РН 106

Подключение УЗМ 51М изображено на следующей фотографии.

Схема подключения УЗМ 51М

Реле напряжения. Защита от перепадов (скачков) напряжения

Как выбрать реле контроля

Правильный подбор РКН возможен при приобретении его в специализированном магазине с гарантией или обращение к специалисту за консультацией предварительно перед покупкой.

Цена может быть разной по ряду причин:

• модификация прибора (вилочно-розеточные считаются дешевыми, реечные – дорогими);
• дороговизна импортных моделей;
• дополнительные функции РКН;
• дизайн.

При выборе необходимо учитывать необходимую мощность. Ее вычисление производится с минимальным запасом около четверти, так как «бытовые» реле имеют силовые контакты до 100 А. Проще всего производится выбор устройства с контролем трехфазного напряжения, их мощность имеет 16 А.

Приобретая устройство, необходимо строго следовать инструкциям по монтажу. Получив гарантийный талон, нужно внимательно перечитать параметры РКН, из каких материалов сделан прибор и границы, его минимальная и максимальная рабочая температура.

К РКН нужно приобрести дополнительные приборы, имеющие в своем составе электродвигатели. Поликарбонат – лучший материал для изготовления корпуса. Его славное свойство – негорючесть. Немаловажная часть – это контроль скорости срабатывания прибора. Его наличие крайне необходим в устройстве.

Для эффективной работы реле нужен постоянный контроль температуры по избежание перегрева. Данный прибор позволяет не только регулировать скачки и перепады, но предотвращать поломки дорогой техники. РКН способно обезопасить от нестабильного напряжения как квартиру, дом и предприятие.

Какой тип предпочтительней

Однофазное реле напряжения РН-111М 1Ф НОВАТЕК

Если пользователь обеспокоен сохранностью дорогой модели холодильника, например, а все другие приборы уже защищены стабилизатором, удобнее приобрети образец типа «розетка-вилка».

В этом случае установка общего автоматического устройства будет излишней, так как приведет к неоправданным издержкам. Этот вариант больше подходит для жителей городских квартир, не желающих тратиться на установку РКН в распределительном щитке (для этого придется приглашать электрика).

Независимо от условий эксплуатации реле контроля следует понимать, что установка нескольких приборов в розетку обойдется дороже, чем одного – в щиток.

Когда стабилизатора в доме нет, а его владелец желает надежно защитить кухонное и комнатное оборудование, разумнее выбрать монтируемый на DIN-рейку прибор. При установке нескольких реле – по одному на каждую защищаемую линию – возможность поломки дорогостоящего оборудования полностью исключается. Они оптимально подойдут для частного дома, где смогут контролировать и трехфазную сеть.

Основные характеристики УЗМ

	УЗМ 16	УЗМ 50 М	УЗМ 51 М	УЗМ 50 МД	УЗМ 51 МД	УЗМ 50Ц
Уровень ограничения напряжения при токе помехи 100А, не более	—	1,2 кВ	1,2 кВ	1,2 кВ	1,2 кВ	1,2 кВ
Максимальная энергия поглощения встроенным варистором (одиночный импульс 10/1000мкс)	42 Дж	200 Дж	200 Дж	200 Дж	200 Дж	200 Дж
Максимальный ток поглощения, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс	1200 А	6000/6000 А	6000/6000 А	8000/6000 А	8000/6000 А	6000/6000 А
Порог отключения нагрузки при повышении напряжения, Uверх	240-290 В	265 В	240-290 В	265 В	240-290 В	240…295 В
Порог отключения нагрузки при снижении напряжения, Uниз	210-120 В	170 В	210-100 В	165 В	210-100 В	190-100 В
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр.	300 ± 15 В	300 ± 15 В	300 ± 15 В	300 ± 15 В	300 ± 15 В	300 ± 15 В
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр	100± 10 В	130 ± 10 В	80± 10 В	80± 10 В	80± 10 В	80 В
Ток перегрузки/время воздействия без сваривания контактов		2000 А / 10мс	2000 А / 10мс	2000 А / 10мс	2000 А / 10мс
Ток короткого замыкания без разрушения		3000 А	3000 А	3000 А	3000 А

Параметры универсального устройства защиты сети от перенапряжения и импульсных токов

Модели УЗМ 50 М и 51 М отличаются тем, что подключать к ним можно проводники большего диаметра (до 35 мм²).  Соответственно, они имеют больший номинальный ток нагрузки — до 63 А. Модификации с буквой «Д» — 50 МД и 51 МД — отличаются тем, что в них встроена защита от искрения. А серии УЗМ 51 отличается тем, что имеет ручную регулировку параметров отключения напряжения. При помощи ручного регулятора, который находится на лицевой панели, изменяются пределы отключения для высокого или пониженного напряжения.

УЗМ-50Ц и УЗМ-50МЦ (противопожарное) оснащены цифровым индикатором, который по умолчанию показывает напряжение и переключается на измерение тока и мощности. Конечно, можно использовать УЗМ-51МД, а в электрическом шкафу установить отдельный вольтамперметр ВАР-М01-08 АС20-450В УХЛ4 на дин-рейку. Но, если надо экономить место, лучше применить УЗМ-50МЦ. Есть и другие отличия — можно выбрать задержку срабатывания в широком диапазоне от 10 сек до 360 сек, встроенная энергонезависимая память, где сохраняется число отключений, минимальное и максимальное значение напряжения. И, как и в других моделях 50 серии, регулируемые значения порога отключения при повышении и понижении напряжения.

Подключение трехфазного РН — 4 схемы

Трёхфазное реле предназначено первую очередь для защиты электродвигателей переменного тока, подключенных к трёхфазной сети 380В. При отсутствии трехфазных нагрузок устанавливается три однофазных устройства.

Есть четыре основные схемы подключения этого прибора:

• Всё оборудование подключается прямо от устройства, без контактора. Этот вариант применяется при мощности нагрузок до 7кВт.
• Часть оборудования с лампами освещения, подключена через прибор, а часть через дополнительный пускатель. Такая схема после появления питания включает освещение, а электродвигатели необходимо запускать вручную. Это нужно для проверки состояния оборудования после аварийной остановки.
• До пускателя (после вводного автомата). Эта схема защищает всё установленное оборудование от проблем в подходящей сети. У неё есть недостаток — при выходе из строя контактора (выгорании одного из контактов) электродвигатель остаётся под напряжением, работает «на две фазы» и за несколько минут, а иногда и секунд, выходит из строя.
• После пускателя. Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты.

Схема подключения трехфазного пускателя к РН

Куда установить: в розетку или электрощиток?

Существует два способа монтажа: на DIN-рейку в электрощиток или в отдельную розетку. Реле под DIN-рейку предназначены для защиты всей электросети в квартире или доме и устанавливаются в электрощитовую. Они рассчитаны на большую нагрузку и могут работать с высоким коммутирующим током. Например, РКН МЕАНДР УЗМ-51М рассчитан на ток в 63 А, что позволяет устанавливать прибор в сеть, от которой будут запитаны устройства суммарной мощностью до 13,5 кВт. То есть защищены будут все приборы от обычной лампочки до отопительного котла. Минус этого прибора в сложности монтажа — без должных навыков и инструментов установить будет проблематично, и, возможно, придется привлекать электрика.

Розеточные РКН просты в монтаже: достаточно включить в розетку и подключить бытовую технику. Розеточные приборы рассчитаны на меньшую нагрузку и могут защищать лишь несколько устройств. Например, РКН RBUZ R116Y может защитить приборы суммарной мощностью до 3 кВт, например, водонагреватель и холодильник. Его плюс в том, что никаких навыков и инструментов для монтажа не нужно — просто включил в розетку и пользуйся.

Розеточные устройства удобны для дачи, так как там обычно не так много разных приборов. Также их можно брать с собой на выездные работы, чтобы через них подключать дрель, перфоратор и другой электроинструмент

Особенно это важно, когда приходится работать в сельской местности на большом удалении от подстанции, и линия часто сильно проседает — чтоб не повредить инструмент лучше подключить его через РКН

Установка в щиток РН 220 В для дома 2 способам

Основное отличие в том, устанавливается РКН 220В до электросчётчика или после.

При установке РН до счётчика устройство кроме бытовых электроприборов защищает счётчик.

Устанавливается это устройство после вводного автомата.

Подключение РН до счётчика

3 причины установить РН 220 В на din-рейку

Есть два способа установить РН 220В — на din-рейку и в розетку.

Установка на рейку более удобна по нескольким причинам:

• РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры;
• приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного;
• Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать.

Итог выбора лучшей защиты от перепадов в сети

1. Обычно типичные стабилизаторы напряжения стабилизирует сеть при относительно небольших колебаниях напряжения, где-то от 160 до 260 В, что зависит от типа и качества исполнения устройства. Если напряжение выйдет из этих пределов, стабилизатор просто отключится, до восстановления порога его срабатывания.

Все виды электрических помех стабилизаторы, работающие по принципу автотрансформатора, не устраняют и не ограничивают импульсные помехи. То есть такие стабилизаторы стабилизируют выходное напряжение до 220 В, но не задерживают помехи. Однако в основном, они неплохо справляются с защитой бытовой техники от перепадов напряжения сети. Выбор этих устройств в достаточной степени, оправдан.

2. Реле напряжения только ограничивает нижний и верхний пределы напряжения сети, и в пределах этих порогов не стабилизирует сеть. Реле напряжения устанавливают, когда нет больших перепадов напряжения сети. Реле контроля имеет невысокую стоимость и их еще устанавливает, когда нет возможности приобрести стабилизатор, а защита бытовой техники нужна. Такая защита просто необходима в случае старой электропроводки, да и новой тоже, когда есть вероятность обрыва нуля (напряжение сети может достигнуть 380 В).

Инверторные стабилизаторы

3. Совместное включение реле и стабилизатора большой роли в улучшении защиты не сыграет. Реле обладает только функцией ограничения нижнего и верхнего предела напряжения сети. Такой же функцией обладают и стабилизаторы. Моё мнение, если имеется стабилизатор, тогда добавлять реле контроля напряжения смысла не имеет.

4. Ну а для приверженцев высококачественной сети выпускают инверторные стабилизаторы напряжения. Во-первых, они имеют очень большие границы нижнего и верхнего порога стабилизации сети, которые колеблются от 100 до 300 В.

Принцип работы инверторных стабилизаторов с двойным преобразованием на накопительных ёмкостях, позволяет получить на выходе высококачественную синусоиду с высокой стабилизацией и полное отсутствие всех видов импульсных помех.

Единственный недостаток — это его стоимость. Но ведь вы приобретаете его не на один день. Посчитайте стоимость всех бытовых приборов и техники и сравните со стоимостью инвертора, а потом делайте свой выбор.
