Основные принципы работы LM317

LM317 – 3-выводная интегральная микросхема-стабилизатор напряжения. Это 3-клеммный плавающий регулятор. Для осуществления основной функции по стабилизации выходного напряжения между регулировочным выводом и выходом микросхемы формируется опорное напряжение (Vref) 1,25 В.

Значение выходного напряжения задается по формуле:

Значение тока на регулировочном выводе микросхемы (IAdj) не превышает 100 mkA во всем диапазоне нагрузок и регулируемых напряжений. Поэтому для практического использования вторым членом в формуле можно пренебречь.

На основе анализа формулы можно сделать вывод, что микросхема имеет ограничения по минимальному току нагрузки. Если его значения меньше величины, указанной в соответствующем пункте таблицы «электрические параметры» выходное напряжение будет подниматься.

В LM317 для стабилизации выходного напряжения контролируется опорное напряжение между выводами, поэтому микросхему можно использовать для работы с высокими напряжениями относительно земли.

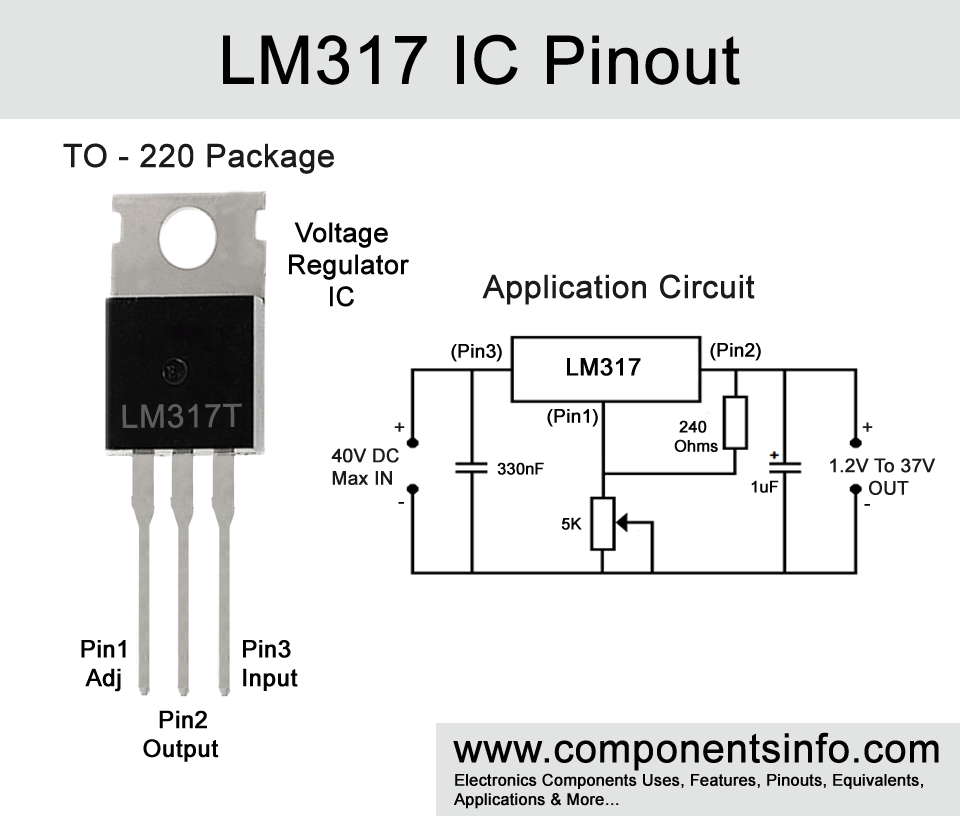

Рисунок: основная схема включения.

Регулирование нагрузки

LM317 способен стабилизировать выходное напряжение в широком диапазоне нагрузок. Для максимальной эффективности стабилизации необходимо учесть ряд требований:

1. программирующий резистор (R1) размещается максимально близко к микросхеме, чтобы исключить влияние подводящих проводников;
2. заземляющий конец R2 подсоединяется к основным дорожкам (шинам) заземления на плате, чтобы улучшить регулирование нагрузки.

Внешние конденсаторы

Чтобы уменьшить влияние входного импеданса подводящей линии, повысить стабильность работы регулятора, в непосредственной близости к выводу 3 (V_IN) устанавливают входной байпасный конденсатор (C_in), – дисковый 0,1 F или танталовый 1,0 F.

Между выводом регулировки и нулевым проводником устанавливают конденсатор C_Adj. Он предотвращает появление пульсаций на выходе микросхемы. Конденсатор емкостью 10 µF подавляет пульсации на 15 дБ при выходном напряжении 10 В.

LM317 будет эффективно выполнять функции регулятора напряжения и при отсутствии конденсатора С_О. Однако производитель рекомендует устанавливать на выходе микросхемы фильтрующий конденсатор, – 1,0 µF танталовый или 25 µF алюминиевый электролитический. Он погасит возможные ВЧ шумы и помехи и обеспечит стабильность работы регулятора.

Защитные диоды

Если LM317 используется с выходными конденсатора, рекомендуется устанавливать защитные диоды, как показано на рисунке. При снятии питающего напряжения они предотвратят несанкционированную разрядку выходных конденсаторов через вывод 2 (V_OUT) микросхемы.

На рисунке приведена рекомендуемая схема подключения LM317 с защитными диодами для напряжения на выходе свыше 25 В или высоких значений емкости (C_O > 25µF, C_Adj > 10µF).

Комбинация диодов D1 и D2 полностью защищает микросхему от возможного разряда конденсаторов C_Adj и С_О.

Рисунок: регулятор напряжения с диодной защитой.

Таблица параметров разных вариантов исполнения LM317:

В зависимости от схемы включения LM317 может использоваться в качестве стабилизатора напряжения или тока.

Применение LM317

Схемы, приведенные выше – лишь малая часть, основа, по сравнению с тем, что возможно сделать на этом стабилизаторе. Он может использоваться почти во всех схемах, которые требуют постоянного питания до 40 В. Вот некоторые сферы применения, описанные в официальном техническом документе данной микросхемы:

• Персональные компьютеры
• Цифровые камеры
• ЭКГ
• Интернет свитчи
• Биометрические датчики
• Драйверы электромоторов
• Портативные зарядки
• PoE
• RFID считыватели
• Бытовая техника
• Рентгеновские аппараты

Как можно видеть, даже сам производитель рассчитывает на максимально широкое использования данного элемента, что уж говорить о самодельщиках, готовых представить самые необычные схемы с использованием LM317.

Типовые эксплуатационные характеристики

Зависимость относительного изменения выходного напряжения от температуры кристалла.

Зависимость выходного тока от разницы входного и выходного напряжения.

Зависимость силы тока на выводе «регулировка» от температуры кристалла.

Зависимость опорного напряжения от температуры кристалла.

Зависимость минимального рабочего тока (тока покоя) от разницы входного и выходного напряжения.

Зависимость уровня пульсаций от выходного напряжения.

Зависимость уровня пульсаций от выходного тока.

Зависимость уровня пульсаций от частоты.

Зависимость выходного импеданса от частоты.

График отклика микросхемы на импульс входного напряжения.

График отклика микросхемы на импульс изменения нагрузки.
