Схема авр: типовые схемы подключения на 2 и 3 ввода, на контакторах

Схема АВР на двух магнитных пускателях

При сборке схемы автоматического ввода резерва можно выбрать три варианта. Два более простых и один посложнее. Рассмотрим каждый из вариантов схемы поподробнее.

Простейшая схема АВР для двух однофазных вводов собирается всего лишь на одном магнитном пускателе. Для этого понадобится контактор с двумя парами контактов:

нормально разомкнутым

нормально замкнутым

Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.

Только учтите, что контакты у большинства из них не рассчитаны на большие токи. А если вы решите подключать через АВР нагрузку всего дома, то уж точно не стоит этого делать, используя блок контакты расположенные по бокам стандартных пускателей.

Вот самая простая схема АВР:

Катушка магнитного пускателя подключается на один из вводов. В нормальном режиме напряжение поступает на катушку, она замыкает контакт КМ1-1, а контакт КМ1-2 размыкается.

SF1 и SF2 в схеме – это однополюсные автоматические выключатели.

Напряжение через контактор поступает к потребителю. Дополнительно в схеме могут быть подключены сигнальные лампы. Они визуально будут показывать какой из вводов в данный момент подключен. Немного измененная схемка с лампочками:

Если напряжение на первом вводе исчезло, контактор отпадает. Его контакты КМ1-1 размыкаются, а КМ2-1 замыкаются. Напряжение начинает поступать к потребителю с ввода №2.

Если вам в нормальном режиме просто нужно проверить работоспособность схемы, то выключите автомат SF1 и смотрите как реагирует сборка. Все ли работает исправно.

Самое главное здесь изначально проконтролировать на какой ток рассчитаны эти самые нормально замкнутые и разомкнутые контакты.

При этом обратите внимание, что эту простейшую схему можно собрать двумя способами:

без разрыва ноля

с разрывом нулевого провода

Без разрыва можно применять в том случае, если у вас есть две независимые линии эл.передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.

Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.

Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.

За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.

Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.

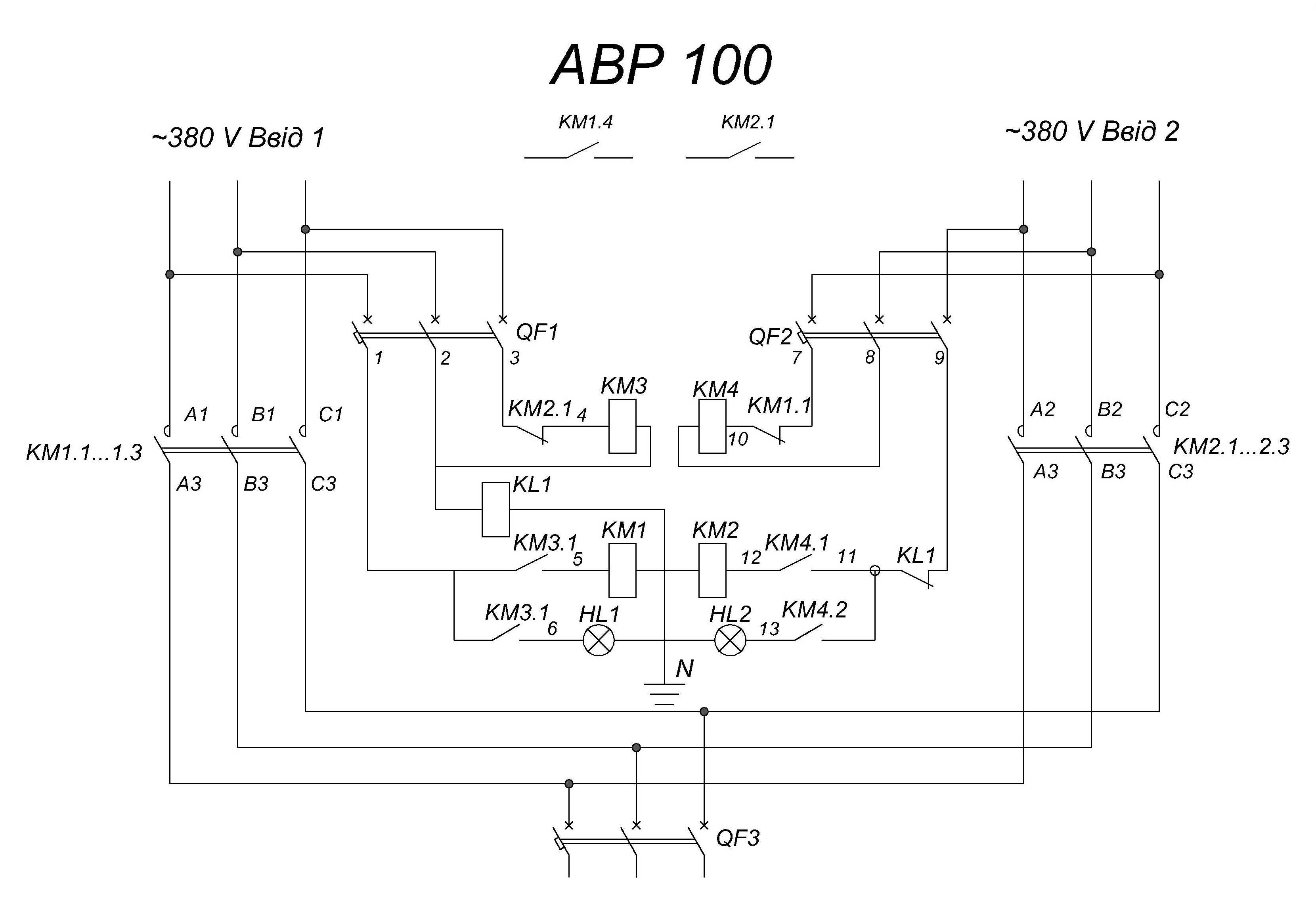

Трехфазная схема практически аналогична однофазной.

Только особо следите за правильной фазировкой АВС. Она должна совпадать на вводе-1 с вводом-2. Иначе 3-х фазные двигатели после переключения будут крутиться в обратную сторону.

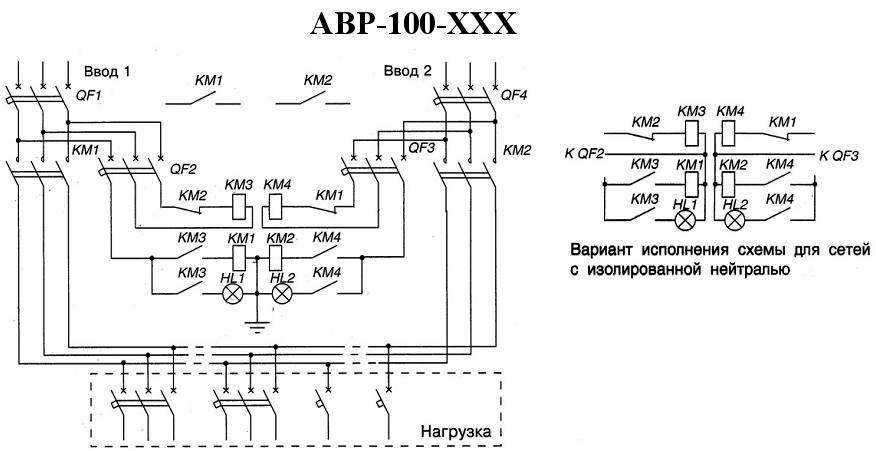

Вторая схема немного посложнее. В ней используется уже два магнитных пускателя.

Допустим, у вас есть два трехфазных ввода и один потребитель. В схеме применены магнитные пускатели с 4-мя контактами:

3 нормально разомкнутые

1 нормально замкнутый КМ1

Катушка пускателя КМ1 подключается через фазу L3 от первого ввода и через нормально замкнутый контакт КМ2. Таким образом, когда вы подаете питание на ввод №1, катушка первого пускателя замыкается и вся нагрузка подключается к источнику напряжения №1.

Чем чревато использование недорогих АВР?

Для подключения здесь применяется специальный китайский разъем, который крепится прямо в панели. При этом о каких-либо функциях настоящей автоматики здесь речи не идет. Но важнее здесь всего-то, что для контроля работы генератором при помощи такого блока здесь предусмотрены не электромеханические элементы, рассчитанные на продолжительную эксплуатацию и перегрузку, а электронные компоненты. Это и создает серьезную угрозу.

Если напряжение в сети сильно «скачет», то:

автоматика не срабатывает, производя моментальное обесточивание сети.
техника (холодильник, телевизор) и проводка лишается защиты от сгорания.

Варианты схем для реализации АВР с описанием

Приведем несколько рабочих примеров, которые можно успешно применить при создании щита автоматического запуска. Начнем с простых схем для бесперебойной системы электроснабжения жилого дома.

Простые

Ниже представлен вариант схемы АВР, переключающей подачу электричества в дом с основной линии на генератор. В отличие от приведенного выше примера, здесь предусмотрена защита от короткого замыкания, а также электрическая и механическая блокировка, исключающая одновременную работу от двух вводов.

Схема АВР для дома

Обозначения:

AB1 и AB2 – двухполюсные автоматические выключатели на основном и резервном вводе.
К1 и К2 – катушки контакторов.
К3 – контактор в роли реле напряжения.
K1.1, K2.1 и K3.1 – нормально-замкнутые контакты контакторов.
К1.2, К2.2, К3.2 и К2.3 – нормально-разомкнутые контакты.

После переводов автоматов АВ1 и АВ2 алгоритм работы блока АВР будет следующим:

Штатный режим (питание от основной линии). Катушка К3 насыщается и реле напряжения срабатывает, замыкая контакт К3.2 и размыкая К3.1. В результате напряжение поступает на катушку пускателя К2, что приводит к замыканию К2.2 и К2.3 и размыканию К2.1. Последний играет роль электрической блокировки, не допускающей подачи напряжения на катушку К1.
Аварийный режим. Как только напряжение в главной линии исчезает или «падает» ниже допустимого предела, катушка К3 перестает насыщаться и контакты реле принимают исходную позицию (так, как показано на схеме). В результате на катушку К1 начинает поступать напряжение, что приводит к изменению положения контактов К1.1 и К1.2. Первый играет роль электрической защиты, не допуская подачи напряжения на катушку К2, второй снимает блокировку подачи питания на нагрузку.
Чтобы работала механическая блокировка (на схеме отображена в виде перевернутого треугольника) необходимо использовать реверсивный пускатель, где ее наличие предполагается конструкцией электромеханического прибора.

Теперь рассмотрим два варианта простых АВР для трехфазного напряжения. В одном из них энергоснабжение будет организовано по односторонней схеме, во втором применено двухстороннее исполнение.

Рисунок 6. Пример односторонней (В) и двухсторонней (А) реализации простого трехфазного АВР

Обозначения:

AB1 и AB2 – трехполюсные автоматы защиты;
МП1 и МП2 – магнитные пускатели;
РН – реле напряжения;
мп1.1 и мп2.1 – групповые нормально-разомкнутые контакты;
мп1.2 и мп2.2 – нормально-замкнутые контакты;
рн1 и рн2 – контакты РН.

Рассмотрим схему «А», у которой два равноправных ввода. Чтобы не допустить одновременное подключение линий применяется принцип взаимной блокировки, реализованный на контакторах МП1 и МП2. От какой линии будет питаться нагрузка, определяется очередностью включения автоматов АВ1 и АВ2. Если первым включается АВ1, то срабатывает пускатель МП1, при этом разрывается контакт мп1.2, блокируя поступление напряжение на катушку МП2, а также замыкается контактная группа мп1.1, обеспечивающая подключение источника 1 к нагрузке.

При отключении источника 1 контакты пускателя ПМ1 возвращаются в исходное положение, что приводит в действие контактор ПМ2, блокирующий катушку первого пускателя и включающий подачу питания от источника 2. При этом нагрузка будет оставаться подключенной к этому вводу, даже если работоспособность источника 1 пришла в норму. Переключение источников можно делать в ручном режиме манипулируя выключателями АВ1 и АВ2.

В тех случаях, когда требуется одностороння реализация, применяется схема «В». Ее отличие заключается в том, что в цепь управления добавлено реле напряжения (РН), возвращающее подключение на основной источник 1, при восстановлении его работы. В этом случае размыкается контакт рн2, отключающий пускатель МП2 и замыкается рн1, позволяя включиться МП1.

О генераторах

К слову, у многих бытовых бензиновых генераторов обмотки никак не соединены с землёй. И это вполне нормально, когда вы питаете от генератора один электроинструмент. Но когда вам надо подключить генератор к дому, нужно сделать нулевой провод (N) и провод фазы (L). Для этого один из выводов генератора заземляется и из этой точки заземления уже независимо нужно вести в дом два провода – один будет нейтралью N, а второй – защитным заземлением (PE)

При выборе генератора нужно обратить внимание, можно ли заземлять его выход, порой это запрещено в инструкции к генератору, тогда такой генератор вам не подойдёт. Часто в Сети можно увидеть схемы подключения генератора без заземления и разделения линий N и PE

Не делайте так, дольше проживёте. Такие схемы хорошо работают до первого неудачного стечения обстоятельств. В типичных блоках питания современных электронных приборов стоят конденсаторы с линий L, N на землю. Если N не заземлить у генератора, то за счёт этих конденсаторов на линии N будет, если повезёт, 110 вольт относительно земли. Кстати, многие газовые котлы в таком режиме вообще перестают работать. Про влияние статики без присутствия заземления я уже писал выше.

Основные типы шкафов и щитов АВР

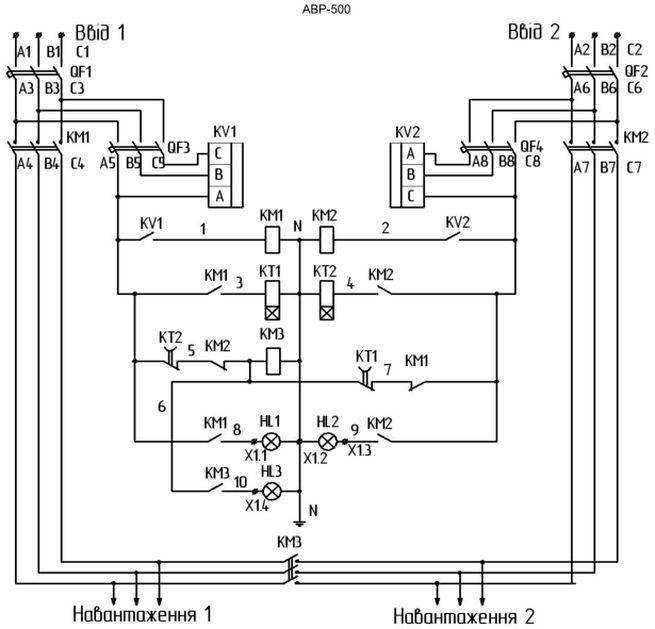

Щит АВР на два ввода на контакторах (пускателях)

Установка шкафа АВР на пускателях – это самый простой способ создать резервное питание. Этот шкаф — наиболее бюджетный вариант установки АВР. Как правило, в шкафах АВР на 2 ввода используют автоматические выключатели. Они нужны для того, чтобы защитить систему от перегрузок и замыканий. Защиту от перекоса фаз и скачков напряжения осуществляет реле напряжения. Кроме этого, реле становятся «мозгом» всей системы автоматического ввода резерва.

Шкаф АВР с двумя контакторами работает по следующему принципу. Два контактора подключены к первому и второму источнику соответственно. Первый контактор замкнут, а у второго цепь разомкнута. Электричество идет через ввод № 1.

Если подача тока на первом вводе пропадет, а на втором будет нормальной, то контакты второго пускателя замкнутся, и механизм переключится на него. Как только на первом вводе напряжение восстановится – схема перейдет в первоначальное состояние.

При помощи реле здесь можно отрегулировать время задержки, с которой будет осуществляться переключение с одного источника на другой. Оптимальная задержка – от 5 до 10 секунд, она позволит обезопасить систему от ложного срабатывания АВР. Ложное срабатывание может произойти, например, в случае просадки напряжения.

Щит АВР на 2 ввода на автоматах с моторным приводом

Они лучше всего подходят для использования при номинальных токах 250-6300А. Когда ток на основном вводе пропадает, специальные электромоторы получают сигнал и взводят пружины запасного выключателя, переключая нагрузку на другой ввод.

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.

Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим

В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети. Так выглядит одна из моделей реле контроля напряжения.

На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку

Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В

Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

Установка коммутирующих устройств на выход реле

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях. Подключение и работа реле контроля фаз ЕЛ-11Е

Общие принципы построения систем АВР

Системы, осуществляющие коммутацию источников электроснабжения, обозначаются аббревиатурой АВР – Автоматический Ввод Резерва. Принципы их построения одинаковы как для потребителей электроэнергии I, так и II категории.

Ими должна обеспечиваться полная гальваническая развязка между двумя источниками электроснабжения – когда работает один, все фазные линии другого отключены от линии, питающей потребителя.
Качество энергоснабжения от резервного источника не должно быть хуже, чем от основного. Как по количеству фаз, так и по номиналу токов, напряжения и мощности.

Обеспечение гальванической развязки

Самой распространенной схемой АВР, обеспечивающей простое и надежное переключение между источниками питания, является использование магнитных пускателей, имеющих два типа контактов: силовые и управляющие. Первые всегда нормально разомкнутые – при отсутствии электричества механическая связь между клеммами отсутствует. Вторые бывают как нормально разомкнутыми, так и нормально замкнутыми.

Это разделение позволяет, например, построить цепь так называемой блокировки, через которую подается напряжение на втягивающую катушку пускателя при отпущенной кнопке «Пуск». Этим свойством мы и воспользуемся для обеспечения гальванической развязки.

Для каждого источника питания берется по одному магнитному пускателю, силовые контакты которых рассчитаны на штатное значение силы тока и напряжения в сети потребителя электрической энергии. Входная группа каждого подключается к своему источнику питания – одна к линии электропередач, другая к выходу резервного генератора переменного тока, вращаемого дизельным или бензиновым ДВС. Выходные группы силовых контактов объединяются по принципу фаза к фазе.

Если линия трехфазная, то катушку соленоида магнитного пускателя – электрики ее называют «втягивающая» – лучше иметь ту, которая рассчитана на 380 вольт и включается между фазами. У ведущего контактора (он подключен к основной линии) втягивающая включается между двумя любыми входными фазами напрямую. Так решается задача определения напряжения в основной линии. Если оно отсутствует, то силовые контакты размыкаются.

Втягивающая ведомого контактора (тот, что подключен к резервной линии) подключается сложнее: первый контакт напрямую к одной из входных силовых клемм, а второй через нормально замкнутый дополнительный контакт ведущего магнитного пускателя – обычно они располагаются с обеих сторон корпуса, попарно с нормально замкнутыми. Также электротехнической промышленностью выпускается блок, в котором два нормально замкнутых и два нормально разомкнутых контакта. Он крепится на разъем, расположенный на верхней крышке корпуса магнитного пускателя.

Для случая, когда используются две независимые (подключенные к разным силовым подстанциям) электролинии, схема работает так:

Если в основной линии пропадает напряжение, то втягивающая катушка ведущего контактора обесточивается и его силовые контакты размыкаются.
Одновременно с этим его дополнительный контакт, к которому подключена одна из клемм втягивающей катушки ведомого контактора, замыкается.
На втягивающую катушку ведомого контактора подается напряжение, он срабатывает и замыкает силовые контакты. Потребителю подается энергия из резервного источника.
При появлении напряжения в основной линии ведущий контактор срабатывает, что вызывает обрыв в линии подачи напряжения на втягивающую катушку ведомого. Резервная линия отключается, а питание потребителя осуществляется от основной.

Простая схема АВР на 2 ввода

нормально разомкнутым

нормально замкнутым

Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.

Для этих целей лучше выбирать аппаратуру, изначально в своей конструкции имеющую именно силовые замкнутые и разомкнутые контакты. Подойдут такие марки как VS 463-33 или ESB-63-22, МК-103 от DeKraft, КМ ИЭК.

Вот самая простая схема АВР:

Конструкция АВР

Автоматика ввода резерва обычно выполняется в виде блоков под установку в электротехнические шкафы или в формате отдельных электрощитов. Оборудование состоит из таких основных элементов:

Релейный блок управления. Он включает реле и переключатели, которые отвечают за управление генератором. Основным реле, которое используется в АВР, является РКФ. Оно контролирует напряжение на каждой фазе питающей линии. Также могут устанавливаться реле, задающие установки по частоте электротока, величине напряжения, правильному чередованию фаз, времени срабатывания.
Силовой блок. Он отвечает за непосредственное переключение между источниками электропитания. Силовая часть может работать на базе электромагнитных пускателей, рубильников с электроприводом, транзисторов или тиристоров.
Микроконтроллер. Он обрабатывает данные с реле и датчиков и дает управляющие команды силовому блоку по определенному алгоритму.

Также схема АВР может включать бесперебойник для питания микроконтроллера, устройства индикации рабочего состояния оборудования, элементы управления вводом резерва в ручном режиме.

Алгоритм №2 — ввод №1 неисправен

Напряжение на вводе №1 исчезло. AVR-02 видит, что на А1,В1,С1 напряжения нет, зато на А2,В2,С2 оно есть. Поэтому К5 переключается в позицию №11.

Далее U с ввода-2 поступает через 11 на 10 и потом вся схема повторяется как было рассмотрено ранее.

Только в этом случае происходит замыкание не К1, а К2. И соответственно катушки контактора КМ2.

При этом устройство следит за тем, чтобы напряжение на №13,14,15 отсутствовало. Дабы не получилось встречного включения питания (при залипании контактов и восстановлении эл.снабжения).

Если же напряжение хотя бы на одном из разъемов 13-14-15 есть, то катушка КМ2 никогда не сработает. Это и есть защита от встречного напряжения.

Общее описание системы

Для обеспечения повышенной надёжности электроснабжения потребителей обычно применяются схемы, включающие несколько источников питания, в том числе автономных. Автоматическое переключение электропитания с одного источника на другой осуществляют специальные устройства — системы АВР (автоматическое включение резерва). Функциональный алгоритм этой автоматики в общем случае может быть представлен следующим образом:

осуществление постоянного контроля наличия напряжения на линиях питания нагрузки (может выполняться на одной или на трёх фазах);
при возникновении аварийной ситуации на рабочем вводе (понижение напряжения ниже установленного уровня, обрыв нейтрали), запускается орган выдержки времени отключения рабочего питания (tоткл);
отключение рабочего ввода и запуск органа задержки включения ввода резервного питания либо секционного выключателя (tвкл), в зависимости от схемы электроснабжения;
подключение резервного источника (либо запуск автономного генератора);
после восстановления напряжения на рабочем вводе через промежуток времени tвозвр система АВР отрабатывает в обратном порядке, возвращая схему в исходное состояние.

Устройство и принцип работы

Применяются АВР двух основных вариантов схем, с учётом приоритетности подключения:

одностороннего типа, в котором один вход является рабочим. Он используется до момента возникновения чрезвычайной ситуации. При возникновении проблем производится переключение на второй ввод, выполняющий роль резервного;
двухстороннего – когда рабочая и резервная секции не разделяются, обладая одинаковым приоритетом.

Чаще всего односторонние системы предусматривают возможность автоматического перехода на основную схему при восстановлении штатных характеристик. Для двухсторонних данная необходимость отсутствует, поскольку нет разницы, с какого входа запитана энергосистема.

Характеристики сети отслеживаются посредством реле, контролирующего параметры напряжения, и микропроцессорных управляющих модулей. Но для всех устройств принцип работы аналогичен. Его можно понять, рассмотрев следующую схему:

Рисунок выполнен с использованием следующих обозначений:

N – нулевая фаза;
А – основное подключение;
В – запасной ввод;
L – лампа, сигнализирующая о наличии питания;
К1 – реле в виде катушки;
К1.1 – клеммы.

Также читайте: Чем отличается трансформатор от автотрансформатора При штатной ситуации схема подключается через лампу L и обмотку К1. При таком режиме клеммы, находящиеся в замкнутом и разомкнутом состоянии изменяют занятые позиции, а схема подключена через главный ввод А.

При перебоях питания на вводе А, на обмотку прекращается подача тока, о чём свидетельствует погасшая лампа индикатора. Как результат, система переключается на питание от запасного источника В.

Если характеристики восстановились, включившееся К1 переводит работу схемы в исходное положение.

Данный анализ характеризует, в сильно сокращённом примере, функционирование одностороннего АВР.

AVR-02 блок ввода резерва

Данное устройство является многофункциональным и с помощью него можно построить 8 разных схем АВР. Чаще всего применяются три из них:

ввод№1+ввод№2

ввод№1+генератор

ввод№1+ввод№2+генератор

Рассмотрим сначала самую сложную, которая с двумя вводами и генератором. Второй ввод может быть как от отдельной ВЛ-0,4кв или непосредственно КЛ с ближайшей ТП, так и собран на аккумуляторном ИБП с гибридными инверторами.

При этом, на варианте с источником бесперебойного питания, следует предусмотреть ситуацию, когда аккумуляторы разряжаются до допустимого максимума, а потом происходит переключение на генератор. Это очень удобно, дабы не гонять дизельгенератор при кратковременных перерывах в электроснабжении.
