Виды батареек: классификация по размеру, составу + обозначения с фото

Правила эксплуатации и утилизации

Увеличить срок службы элементов питания помогут следующие рекомендации:

Защищайте изделия от теплового и механического воздействия. Деформация батареи, а также ее чрезмерный нагрев (эксплуатация при высокой температуре) очень опасны, так как давление внутри цилиндра увеличивается. Такая ситуация чревата разрушением целостности изделия, протечкой электролита или взрывом. Это очень опасно не только для техники, но и для здоровья окружающих.
Используйте в составе одного батарейного блока только новые батареи, а также изделия одного типа и производителя. Установка в держатель старых элементов питания вместе с новыми, а также элементов с различными техническими характеристиками, станет причиной того, что нагрузке подвержен самый слабый элемент. Это приведет к его быстрому выходу из строя и неудовлетворительной работе техники.
Соблюдайте полярность. Замыкание контактов повлечет за собой вздутие элемента, порчу и нарушение герметичности корпуса.

Держатель для батарейки

Храните изделия в заводской упаковке. Это поможет различить новые и отработавшие свой ресурс элементы. Если упаковки нет, тогда их лучше хранить в герметичном пластиковом, деревянном контейнере. Для этой цели не нужно использовать металлические емкости. Также следует их располагать вдали от металлических предметов, например, монет. Чтобы исключить непреднамеренное соприкосновение контактов, между элементами лучше проложить изолирующий материал.
Используйте изделия в соответствии с инструкцией. Все попытки оживить батарею, а также пайка, могут обернуться непредвиденными последствиями. Не нужно пытаться припаять устройства, вскрывать их или выполнять другие запрещенные манипуляции.

Ну, конечно же, не забываем о правильной утилизации отработанного элемента. Ученые установили, что обычная пальчиковая батарея способна загрязнить около 20 квадратных метров земли. На таком участке произрастает несколько деревьев или обитает несколько лесных жителей.

Чтобы этого не произошло, батарею сдаем только в пункты приема. Впоследствии они проходят переработку, из изделий извлекают такие металлы, как железо, цинк, медь, алюминий. Обработка позволяет повторно использовать сырье без вреда для окружающей среды.

Производители

Изготовлением батарейки 364 занимаются практически все компании, выпускающие источники питания. Если нужно качественное изделие, рекомендуется отдавать предпочтение проверенным компаниям, дорожащим своей репутацией. Среди таких:

Renata. Зачастую именно под этим брендом встречается модель 364;
Energizer. Батареи этого производителя долго работают и выдерживают высокие нагрузки;
Duracell. Качество на высочайшем уровне, но и цена на продукцию соответствующая;
Varta. Европейское качество – батарейки смело можно ставить даже в дорогие электроприборы.

Можно выделить и таких производителей: Космос, Rayovac, Seiko, Sony, Maxell, Panasonic, GP, Camelion, Citizen. Разница в том, что у каждой компании свой уникальный технологический процесс. Кто-то использует для батареек гидроксид натрия, чтобы стоили они дешевле, но и работать будут недолго.

Схема фонарика с аккумулятором

Как радиомеханику мне интересны самые простые электронные устройства. На этот раз речь пойдёт о фонарике с аккумулятором.

Вот схема фонарика с аккумулятором.

Фонарик состоит из двух частей. В одной части размещён аккумулятор и сетевое зарядное устройство, а в другой – выключатель и лампа накаливания. Для зарядки аккумулятора одна часть фонарика отсоединяется от головной (где лампа и выключатель) и подключается к сети 220V.

На фото виден разъём-переходник, который соединяет аккумулятор и выключатель с лампой накаливания.

Устройство такого фонарика предельно простое. Для зарядки свинцово-кислотного аккумулятора G1 ёмкостью 1 А/h (1 ампер-час) и напряжением 4V используется схема с гасящим конденсатором C1. На нём падает большая часть сетевого напряжения сети 220V. Затем переменное напряжение после гасящего конденсатора выпрямляется диодным мостом на диодах VD1 – VD4 (1N4001).

Для сглаживания пульсаций после диодного моста устанавливается электролитический конденсатор C2. Нагрузкой для всего этого выпрямителя является аккумулятор G1. Если его отключить, то на выходе выпрямителя будет напряжение около 300 вольт, хотя при подключенном аккумуляторе напряжение на его выходе составляет 4 — 4,5 вольта.

Стоит отметить, что схема с гасящим (балластным) конденсатором проста, но довольно опасна. Дело в том, что такая схема гальванически не развязана от сети 220 вольт. При использовании трансформатора схема становится более электробезопасной, но из-за дороговизны этой детали применяется схема с гасящим конденсатором.

Диод VD5 необходим для того, чтобы аккумулятор не разряжался через схему индикации на красном светодиоде HL1 и резисторе R2. А вот лампа накаливания EL1 (или схема из светодиодов) подключается к аккумулятору только через выключатель SA1. Получается, что диод VD5 служит неким барьером, который пропускает ток к аккумулятору от сетевого выпрямителя, а обратно нет. Вот такая простая защита. Также стоит сказать, что на диоде VD5 теряется небольшая часть от выпрямленного напряжения – за счёт падения напряжения на диоде при прямом включении (V_F). Оно составляет где-то 0,5 — 0,7 вольт.

Отдельно хотелось бы сказать об аккумуляторе. Как уже было сказано, он герметичный свинцово-кислотный (Pb). Состоит из двух ячеек по 2 вольта, соединённых последовательно. Т.е аккумулятор, как говорят, состоит из 2 банок.

На аккумуляторе указано, что максимальный ток заряда – 0,5 ампера. Хотя для свинцовых Pb аккумуляторов рекомендуется ограничивать ток заряда на уровне 0,1 от его ёмкости. Т.е. для данного аккумулятора лучшим зарядным током будет – 100mA (0,1A).

Типовыми неисправностями фонариков с аккумулятором являются:

Выход из строя элементов сетевого выпрямителя (диодов, электролитического конденсатора, резистора в цепи индикации);
Неисправность кнопки-выключателя (легко чинится любой подходящей кнопкой с фиксацией или же рокерным выключателем);
Деградация (старение) аккумулятора;
Износ контактных разъёмов.

Нравится

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Характеристики батарейки Renata 364

Детали, из которых состоит Renata 364: металлический корпус, анод из оксида серебра, цинковый катод, едкий калий в качестве электролита. С одной стороны корпуса выемка, которую окружает изолирующий материал, необходимый для защиты от короткого замыкания.

В случае, когда понадобится подобрать аналог, не лишним будет информация об основных характеристиках изделия.

Тип	LD (пониженное, равномерное потребление энергии)
Диаметр	6.8 мм
Высота	2.15 мм
Емкость	20 – 25 мАч
Напряжение	1.55 В
Диапазон рабочих температур	От -10 до +55° C
Срок хранения	Около 5 лет
Вес	0.31 г

Эти данные позволят идентифицировать схожую батарейку, но со стертой маркировкой.

Размеры батарейки.

Где используются элементы питания GP

С зарядными элементами данной компании знакомы все. Например, батарейки GP 164 часто используются в часах. Они маленькие, но их емкости хватает для бесперебойной и длительной работы наручных часов и различных мелких механизмов.

Аккумуляторы GP Extra Alkaline AA или ААА созданы для устройств с умеренным и повышенным потреблением энергии и используются в:

фонариках;
фотоаппаратах;
дистанционных пультах;
игрушках;
настенных часах.

GP Batteries выпускает элементы напряжения разных видов для всей бытовой и сопутствующей техники. Часть продукции является аккумуляторами с возможностью повторного заряда. Такие элементы значительно дороже, но за короткий период времени они себя окупают.

История о блоке питания и газовой колонке

Однажды, пока я ремонтировал клиенту пульт, он рассказал о том, что захотел на свою газовую колонку, ту которая питается от двух батареек LR20, приспособить блок питания, чтобы не покупать довольно дорогие алкалиновые батарейки. Он нашел универсальный блок питания, в котором есть возможность выставить напряжение 3 Вольта и способный выдать ток на нагрузке до 1 Ампера.

Этого тока было бы с лихвой для поставленной задачи, но тем не менее газовая колонка от блока питания не хотела работать, в то время как от батареек прекрасно работала. Так в чём же дело? А дело было в том, что для газовой колонки был необходим стабилизированный блок питания.

Немного позже я объясню в чём разница между блоком питания стабилизированным и не стабилизированным и почему одни устройства прекрасно работают от не стабилизированного источника, а другие нет.

Случай с этим мужчиной послужил поводом написать небольшую статью о том, как правильно выбрать для своих устройств блок питания или как его ещё называют, адаптер питания.

Устройствами, для которых нужен адаптер, могут быть не только смартфоны, телефоны или планшеты.

Речь скорее о таких устройствах как роутеры, зарядные устройства от радиотелефонов, цифровые, спутниковые приставки и телевизоры питающиеся от внешнего блока питания, различные игрушки, светодиодные светильники, тонометры и многое другое. В общем всё то что питается от сети через специальный адаптер.

Виды и модели

На сегодняшний день существует более десятка моделей шахтерских фонарей, которые различаются в первую очередь по конструкции и типу аккумуляторной батареи (АКБ). По типу АКБ разделяются на:

Свинцово-кислотные.
Железоникелевые (щелочные).
Никель-кадмиевые (щелочные).

Первые, пожалуй, самый простой вариант. Такие аккумуляторы использовались в первых моделях шахтерских фонарей. Практически все они обслуживаемые (об этом ниже), имеют относительно небольшие срок службы и соотношение масса/энергоемкость.

Железоникелевые АКБ стали устанавливаться в шахтерских фонарях более поздних модификаций. Такие батареи имеют лучшие, чем у кислотных характеристики, но есть у них весьма существенный недостаток – большой ток саморазряда.

Никель-кадмиевые батареи до недавнего времени были самыми подходящими для шахтерского фонаря. Популярны АКБ этого типа и сейчас. Они имеют среднюю электрическую емкость при малом весе, легко обслуживаются и эксплуатируются. Ресурс работы довольно большой. Единственный, пожалуй, их недостаток – высокая стоимость.

По конструкции шахтерские фонари разделяют на:

Обслуживаемые (доливные).
Необслуживаемые.

В первые в процессе эксплуатации доливают дистиллированную воду, вторые же требуют только периодичной зарядки. Обслуживаемые более выносливы в плане перезаряд/переразряд, но в жестких условиях эксплуатации могут «подтекать». Визуально обслуживаемые фонари от другого типа отличают три доливные пробки (по числу банок) на боковой стенке блока аккумуляторов. Наиболее распространенные модели доливных шахтерских фонарей: СГД-5 и СГД-5-1 (Светильник Головной Доливной).

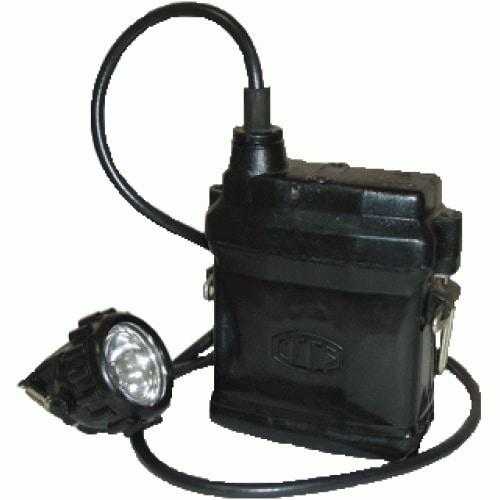

Шахтерский фонарик СГД-5

Необслуживаемые имеют герметичную конструкцию и могут работать в любом положении без «подтекания». Но такие приборы очень критичны к перезаряду или переразряду. Классические модели необслуживаемых шахтерских фонарей: СГГ-1, СГГ-5, СГГ-5М, СГГ-5М0,5 СГГ-5-1М0,5.(Светильник головной герметичный, М – модифицированный).

К отдельной категории можно отнести приборы с повышенной взрывобезопасностью. Имеется в виду не то что они сами не взрываются, а то, что могут работать во взрывоопасных помещениях (угольные шахты, нефтеперерабатывающие предприятия и пр.). Эти фонари имеют специальную конструкцию, исключающую возникновение искры.

Обычно это достигается герметизацией светильника и аккумуляторного блока, использованием толстостенных защитного стекла и лампочки, а также кабеля в двойной изоляции. Пример взрывозащищенного шахтерского фонаря: СГВ-2 (В-взрывозащищенный), который является модифицированным СГГ-5.

Важно! Нередко взрывозащищенные фонари маркируются не букой В, а буквами РП, П или И. Каждая из букв обозначает защиту фонаря от разных сред (горючая пыль, пары, газ)

Большинство профессиональных шахтерских фонарей снабжаются двухнитевыми лампами накаливания P3.75-1+0.5, причем мощность одной нити в два раза ниже мощности другой. Это позволяет не только убавить свет при необходимости, увеличивая время работы фонаря без подзарядки вдвое, но и в случае перегорания одной из спиралей покинуть темный объект хоть при каком-то свете.

Двуспиральная лампочка для шахтерского фонаря

Тест №1. Непрерывный разряд. Батарейки ААА.

Для батареек типоразмера ААА время работы при непрерывном разряде обычно более актуально, чем для их бОльших братьев. Судите сами, лучшая среди ААА батареек проработала в 3,5 раза меньше, чем пальчиковый чемпион типоразмера АА.

Лидером в этом тесте стали батарейки торговой марки ТРОФИ, которые проработали 0,26 часа, оставив позади более именитые бренды. Взглянув на график, можно увидеть, что сформировалась группа лидеров, в которую помимо ТРОФИ входят еще DURACELL с результатом 0,23 часа и GP с 0,20 часа. Далее следуют две торговые марки, результаты которых значительно хуже, чем у лидеров: это ENERGIZER и, вот неожиданность, KODAK. Последние, напомню, были лучшими в непрерывном варианте разряда пальчиковых батареек.

Абсолютное время работы батареек ААА под непрерывной нагрузкой

Цена и качество батареек ААА

Рассчитав стоимость часа работы батареек ААА, мы также получили интересные результаты.

Самыми невыгодными оказались батарейки DURACELL. Мало того, что они показали самую высокую стоимость одного часа работы, в формате ААА они не смогли стать лучшими и по абсолютной продолжительности работы. Так что, в этой конкретной ситуации переплачивать за обильную рекламу и раскрученный бренд — вообще нет никакого смысла.

Батарейки KODAK показали худшее время работы, и, хотя стоимость одного часа работы у них более разумная, чем у DURACELL, экономичность этой марки на общем фоне не высока. И даже ниже, чем у также весьма раскрученных рекламой батарейках ENERGIZER.

Бренд GP вновь проявил себя как твердый середняк с оценкой 5-/4+. Да, они получаются выгоднее, чем ENERGIZER, KODAK и тем более DURACEL. Однако, они в 2 раза дороже, чем батарейки ТРОФИ.

Наиболее привлекательным по соотношению цена-время работы в случае непрерывной нагрузки стали батарейки ТРОФИ, которые имеют не только самую низкую стоимость одного часа работы, но еще и работают дольше всех. Поэтому батарейки ТРОФИ можно рекомендовать для любых устройств — равномерным и импульсным потреблением энергии, вне зависимости от того, что является вашим приоритетом — экономия или длительность работы.

Стоимость 1 часа работы батареек ААА под непрерывной и импульсной нагрузкой

Расстановка сил в тесте с импульсной разрядкой остается аналогичной. С учетом абсолютных показателей можно сделать такие выводы. ТРОФИ, хотя на этот раз и не показали лучшее абсолютное время работы, остались самыми экономичными, причем, с отрывом от ближайшего преследователя в 60 процентов. Это только кажется, что на батарейках много не сэкономишь. Когда разница в их стоимости столь заметна, за год накопится совсем не лишняя в кризис сумма…

Батарейки GP в типоразмере ААА смотрятся заметно интереснее, чем в формате АА. По стоимости часа работы они идут вторым номером в итоговой таблице и по абсолютному времени работы немного уступают лидеру. Так что батарейки GP формата ААА тоже можно рекомендовать, как приемлемый вариант для устройств с эпизодическими, но пиковыми нагрузками.

Наименее привлекательными в импульсном тесте среди батареек ААА оказались ENERGIZER и KODAK — как по времени работы, так и по удельной стоимости.

Из истории пальчиковой батарейки

Производство пальчиковых элементов началось в 1907 году. Безусловно, вначале они не были такими легкими и «долгоиграющими», как сейчас. Специалисты постепенно учились работать с разными химическими соединениями и электрической цепью внутри батареек, чтобы улучшить их технические характеристики и получить максимально продуктивный результат.

Известно, что первые «стаканы», или оболочки батареек состояли из цинка или стали. Цинковые «стаканы» применялись в том случае, если сам элемент был сухим. А если в его состав входила жидкая щелочь, стальная или никелированная оболочка выступала для него в роли одного из электродов. Однако такие конструкции впоследствии стали причиной частых коротких замыканий внутри элементов.

Сейчас корпус любой пальчиковой батарейки изолирован от ее действующего вещества, а изготавливается либо из металла, либо из пластмассы. Таким способом элемент надежно защищен от коррозий и коротких замыканий.

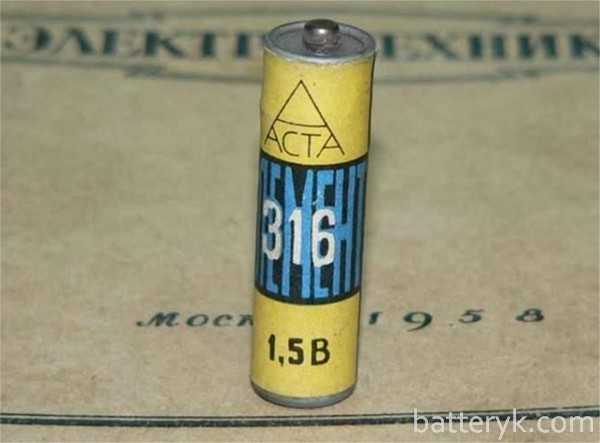

В советское время батарейки типа АА имели обозначение 316 и выпускались с электролитом в виде соли, чаще всего под торговой маркой «Уран М». Также была популярна и пальчиковая батарейка «Космос», фото которой в современном обличье можно увидеть ниже. Кстати, именно батарейки «Космос» российского производства считаются одними из лучших — по причине того, что, выдавая неплохие емкостные характеристики, они имеют невысокий уровень внутреннего сопротивления. Это обеспечивает их надежность и довольно высокий срок службы.

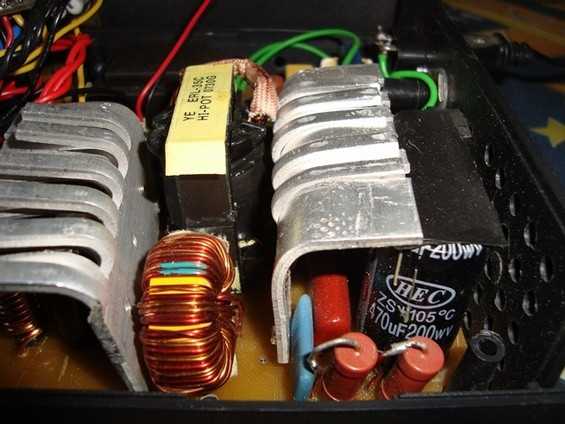

Импульсный блок питания на TL494 своими руками — схема и подробная инструкция по монтажу

Схема импульсного блока питания на TL494

ШИМ контроллер (IC1) — TL494.
Операционный усилитель (IC2) — LM324.
2 линейных регулятора (VR1, VR2) — L7805AB и LM7905.
4 биполярных транзистора T1, T2 — C945 и T3, T4 — MJE13009.
2 диодных моста — VDS2 (MB105) и VDS1 (GBU1506).
5 выпрямительных диодов (D3–D5, D8, D9) — 1N4148.
2 выпрямительных диода (D6, D7) — FR107.
2 выпрямительных диода (D10, D11) — FR207.
2 выпрямительных диода (D12, D13) — FR104.
Диод Шоттки (D15) — F20C20.
5 дросселей — L1 (100 мкГн), L5 на желтом кольце (100 мкГн), L3, L4 (10 мкГн), L6 (8 мкГн).
Синфазный дроссель (L2) — 29 мГн.
2 импульсных трансформатора — Tr1 (EE16) и Tr2 (EE28–EE33, ER35).
Трансформатор (Tr3) — BV EI 382 1189.
Предохранитель (F1) — 5А.
Терморезистор (NTC1) — 5.1 Ом.
Варистор (VDR1) — 250 В.
Резисторы — R1, R9, R12, R14 (2.2 кОм); R2, R4, R5, R15, R16, R21 (4.7 кОм); R3 (5.6 кОм); R6, R7 (510 кОм); R8 (1 Мом); R13 (1.5 кОм); R17, R24 (22 кОм); R18 (1 кОм);
R19, R20 (22 Ом); R22, R23 (1.8 кОм); R27, R28 (2.2 Ом); R29, R30 (470 кОм, 1–2 Вт); R31 (100 Ом, 1–2 Вт); R32, R33 (15 Ом); R34 (1 кОм, 1–2 Вт).
Переменные резисторы (R10, R11) — 10 кОм, можно использовать 3 или 4.
Резисторы (R25, R26) — 0.1 Ом; шунты, мощность зависит от выходной мощности БП.
Конденсаторы — C1, C8, C27, C28, C30, C31 (0.1 мкФ); C3 (1 нФ, пленочный); C4–C7 (0.01 мкФ); C10 (0.47 мкФ, 275 В, X); C12 (0.1 мкФ, 275 В, X); C13, C14, C19 (0.01 мкФ, 2 кВ, Y); C20 (1 мкФ, 250 В, пленочный); C21 (2.2 нФ, 1 кВ); C23, C24 (3.3 нФ).
Электролитические конденсаторы — C2, C9, C22, C25, C26, C34, C35 (47 мкФ); C11 (1 мкФ); C15, C16 (2.2 мкФ); C17, C18 (470 мкФ, 200 В); C29, C32, C33 (1000 мкФ, 35 В).
2 светодиода — D1 (зеленый, 5 мм) и D2 (красный, 5 мм), либо просто диоды, если не нужна индикация.

Корпус Z4A.
Выключатель — 250 В, 6 А.
Держатель для предохранителя.
Розетка для подключения к сети 220 В.
Вилка для подключения к сети 220 В.
Разъём для выходного напряжения.
Вентилятор 12 В.
Вольтметр.
Амперметр.

Входное напряжение — 220 вольт переменного тока.
Выходное напряжение — от 0 до 30 вольт постоянного тока.
Выходной ток составляет более 15 А (фактически тестированное значение).
Режим стабилизации напряжения.
Режим стабилизации тока (защита от короткого замыкания).
Индикация обоих режимов светодиодами.
Малые габариты и вес при большой мощности.
Регулировка ограничения тока и напряжения.

pechatnaya-plata-dlya-impulsnogo-bloka-pitaniya.rar Видео о тестировании данного блока питания:

Заключение по батарейкам АА

Непросто порекомендовать, какой бренд батареек предпочесть: выбор зависит от намерений пользователя и от того устройства, в котором будет использоваться батарейка. И все же:

DURACELL — один из лучших вариантов для цифровых камерах и других устройств с импульсной нагрузкой, но при условии, что вас совершенно не волнует цена. А вот для работы с постоянным разрядом — в фонариках или радиомашинках, DURACELL не самый удачный выбор.

KODAK — лучший выбор для устройств с равномерным потреблением энергии. Детские игрушки с батарейками, фонарики и т.д. будут очень рады этим элементам питания. Также их можно рекомендовать и для устройств с импульсным потреблением энергии, тем более, что батарейки этой торговой марки обладают достойным уровнем экономичности.

GP — твердый середнячок. Неплохо показали себя в обоих тестах, имеют приемлемое соотношение цена/время работы, что позволяет рекомендовать эти батарейки для всех видов устройств. Конечно, они не станут самыми долгоиграющими и самыми выгодными, но они будут просто рабочей лошадкой для ваших устройств.

ENERGIZER — к сожалению, батарейки этой торговой марки показали себя не с лучшей стороны. Худшие результаты в обоих тестах и высокая стоимость часа работы — вот все, что мы можем про них сказать.

ТРОФИ — бренд показал лучшее соотношение цена/время работы среди все участников теста и уверенную продолжительность работы. Экономичность батареек этой торговой марки наводит на интересную мысль: не лучше ли купить вместо одной дорогой две подешевле, но при этом почти три раза выиграть в запасе электроэнергии?

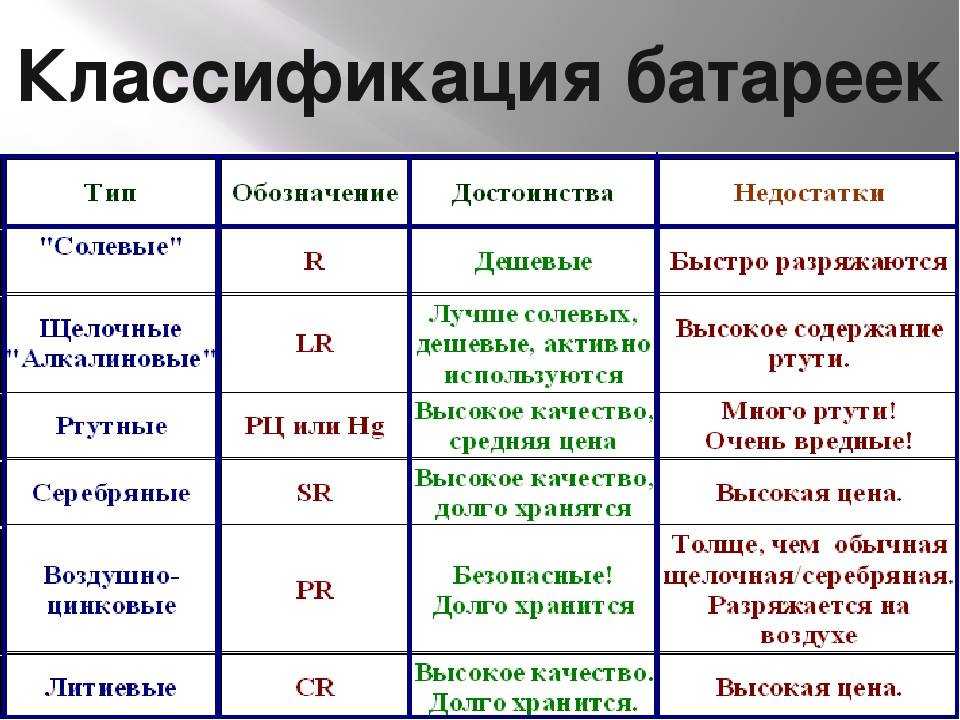

Размеры, типы и маркировка батареек
