Как проверить батарейку мультиметром

Тест на напряжение

Менее опасным методом проверки элементов питания будет тест на напряжение. При проверке важных портативных источников питания необходимо проверять и напряжение, и силу тока. Для того чтобы узнать напряжение нужно:

Присоединить щупы мультиметра в подходящие гнезда: красный — в отверстие, маркированное Ω, U, Hz, черный — в гнездо с надписью COM$
Установить режим измерения постоянного напряжения;
Выбрать предел измерения — до 20 В;
Приложить щупы к выводам источника питания. Полярность не имеет большого значения, так как значения все равно будут отображены верные, только с противоположным знаком;

Например, для аккумулятора типа 18650, если все сделано верно, измеритель выдаст значения от 0 до 3,7 В. Если получены цифры более 3,5 В, значит, батарея вполне работоспособна. При значениях от 3,0 до 3,5 В — ресурс элемента понижен, но его можно разрядить в устройствах меньшей мощности. Если напряжение ниже 2,9 В — источник питания нужно зарядить. Минимально допустимым для таких аккумуляторов является напряжение 2,4 В, меньшее значение будет способствовать деградации электролита аккумулятора.

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

— Красный щуп в гнездо V Ω mA

— Черный щуп в гнездо COM

2. Переводим колесо управления в режим прозвонки , который промаркирован соответствующим образом (значок диода и зуммера) На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра , соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод . Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к «0», например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не перезванивайте под напряжением, даже под небольшим.

Измерение параметров аккумулятора телефона

Часто бывает, что телефон быстро разряжается. При этом нужно проверить параметры его батареи на предмет уменьшения емкости. Знать о том, как проверить емкость аккумулятора телефона мультиметром, необходимо не только специалистам салонов по ремонту портативной техники, но и обычным пользователям, задумавшимся о замене батареи смартфона.

Для проверки нужно определить напряжение, выдаваемое аккумулятором, и его ёмкость, определяемые методом контрольного разряда. На батарее телефона или в инструкции по эксплуатации эти параметры должны быть указаны. Если полученные при эксперименте значения отличаются более, чем на 20% в меньшую сторону — возможно, стоит заменить аккумулятор.

Знания о проверке емкости аккумулятора с помощью тестера пригодятся во многих ситуациях: от вопроса замены элементов питания фотоаппарата до теста емкости АКБ автомобиля.

Сколько ампер в пальчиковых батарейках?

Итак, в обычном гальваническом элементе типа АА имеется не так уж их и много. Нами был произведен замер нового источника энергии DURACELL китайского производства. Его напряжение составляло перед началом измерений 1,61 вольт. Выяснилось, что он выдает 1.9-2 А или 1900 – 2000 миллиампер. На картинки изображен аналогичный элемент но слегка разряженный.

Тип ААА имеет меньшие размеры поэтому в ней сила тока меньше. О том сколько там ампер вы можете прочесть в этой статье.

Таким образом с помощью простого мультиметра можно узнать сколько миллиампер в батарейке.

Некоторые люди так же задаются вопросом какой ток в батарейке постоянный или переменный? Конечно же он постоянный. Переменный течет в сети 220 вольт. То есть в вашей домашней розетке.

Определить силу тока короткого замыкания батарейки можно с помощью тестера, именуемого мультиметр или амперметр.

Как восстановить емкость литиевого аккумулятора

Каждый цикл работы, длительное хранение связаны с постоянной потерей емкости батарей. Особенно губительно действует перезаряд, работа в отсеке, где температура поднимается до +60 С. При понижении температуры окружающего воздуха до минуса, емкость банок снижается. Можно ли восстановить емкость аккумулятора li-ion?

Из всех случаев потери емкости, восстановление возможно только охлажденных li-ion аккумуляторов. Согревшись, они продолжают работать. В других случаях банки, потерявшие емкость, не восстанавливаются. Внутри активный элемент уже не принимает заряд, не происходит реакции, не создается разность потенциалов между обкладками.

Чтобы восстановить аккумулятор, необходимо исследовать каждый элемент на емкость и заменить севшие. В последовательной схеме соединения достаточно одной неисправной банки, чтобы комплект не работал.

Полезные советы

Приведем несколько рекомендаций, касающихся использования батареек, а также их утилизации:

Не затягивайте с проверкой и сортировкой скопившихся дома элементов питания. При отсутствии новых батареек или недостаточном их количестве вы сможете при необходимости временно использовать протестированную.
Севшие в бытовом приборе элементы питания необязательно менять полностью. Обычно разряд их наступает неодновременно, и проверка выявит аккумуляторы, которые могут эксплуатироваться дальше.
Не храните дома непригодные к работе батарейки и, тем более, не держите их в корпусе аппаратуры. Зачастую из них вытекает электролит, и это приводит к порче находящихся рядом вещей.

Не пытайтесь как-либо повредить корпус элемента питания – находящаяся в нем жидкость (кислота или щелочь) может попасть на кожу, причинив химический ожог.

Кроме того, использованные батарейки не стоит бросать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому элементы питания подлежат утилизации в местах, которые предназначены специально для этой цели.

Классификация батареек

Портативные источники питания различают по форме, размеру, наполнению и принципу действия.

Первичные и вторичные элементы питания

Первичные батареи, или гальванические элементы, подлежат однократному использованию. Вторичные, аккумуляторные батареи, можно возвращать в работу многократно с помощью зарядного устройства. Они стоят, соответственно, дороже, но это с лихвой окупается количеством циклов перезарядки. На аккумуляторах присутствует надпись Rechargeable.

Виды батареек по наполнению

Батареи различают в зависимости от состава электролита и активного металла, применяющегося в конструкции:

литиевые – это самые легкие, емкие и дорогие энергоносители, имеют самый большой срок годности;
батарейки, выполненные с применением серебра, долго работают с большой нагрузкой, стоят дорого;
самые популярные элементы — алкалиновые (щелочные), могут работать в широком диапазоне температур и при больших нагрузках, но достаточно быстро разряжаются;
угольно-цинковые, «солевые» – самые доступные, быстро выходят из строя и плохо переносят холод;
характеристики хлоридно-цинковых батареек аналогичны «солевым», но имеют большую емкость.

Типы элементов по внешнему виду

Самые распространенные накопители – цилиндрические. Они бывают нескольких видов по размеру: самые маленькие – мизинчиковые, самые популярные – пальчиковые, а также средние и большие. Все цилиндрические батарейки имеют напряжение 1.6 вольт.

Существуют плоские батареи с напряжением 4.5 вольта и элементы типа Крона, которые имеют форму параллелепипеда и рабочее напряжение в 9 вольт.

Работоспособность источников питания напрямую зависит от мощности, потребляемой устройством. Например, в электродвигателях и видеокамерах даже небольшое снижение вольтажа нарушит работу. В то время как в приборах с низким потреблением энергии, часах и фонариках, уменьшение напряжения можно долго не заметить.

Виды батареек по химическому составу

В быту «батарейками» называют гальванические элементы, которые создают электрический ток за счет химической реакции. Гальванические элементы производят электрическую энергию благодаря реакциям между двумя металлами в растворе электролита. Один металл является «минусом», другой «плюсом». Между ними протекает реакция окисления (на «минусе») и восстановления (на «плюсе»), за счет которой и возникает ток.

Традиционно с химической точки зрения батарейки разделяют на виды в зависимости от того, какие металлы или какой тип электролита в них используется.

Солевые батарейки

Это старейший тип батареек, разработанный компанией Eveready еще в 20-х годах прошлого века. В качестве «минуса» в нем используется цинк, а в качестве «плюса» — двуокись марганца. Электролит, который обеспечивает протекание реакции — хлорид аммония. Это соль, поэтому батарейка называется солевой.

Солевые батарейки имеют международную маркировку R. Такие батарейки подходят для устройств, не требующих большой мощности питания: детских игрушек, пультов ДУ для телевизоров, часов, ручных фонариков, небольших радиоприемников.

Преимущества

дешевизна маленький вес возможность возобновить работу батарейки после разряда

Недостатки

невысокая выработка токане работают при минусовых температурахнебольшой срок храненияпроблемы с герметичностьюи быстрая разрядка при неиспользовании

Щелочные батарейки

Щелочные батарейки также называются алкалиновыми (от французского alcaline — щелочной). Они также состоят из марганца и цинка, но в качестве электролита, в котором протекает реакция, в них используется гидроксид калия. Это щелочь, поэтому у батарейки такое название.

Щелочная батарейка маркируется буквами LR. Эти батарейки подходят для устройств со средним и высоким потреблением тока, таких как ручные прожекторы, плееры и диктофоны, фотоаппараты.

Преимущества

большая емкость, чем у солевых могут работать при низких температурах герметичны малая скорость саморазряда — могут храниться до 7 лет

Недостатки

цена чуть вышеболее тяжелый весодноразовые — после выработки заряда использоваться больше не могут

Ртутные батарейки

В этих батарейках в качестве «минуса» служит цинк, а «плюса» — оксид ртути. Они разделяются слоем электролита, в роли которого выступает 45% раствор щелочи (гидроксид калия, как и в алкалиновых).

Ртутные батарейки в наше время используются очень редко из-за общеизвестного факта: ртуть токсична. Однако еще в недалеком прошлом они активно применялись в электронных часах, весах, медицинской технике — слуховых аппаратах, кардиостимуляторах.

Преимущества

стабильность напряжения большая ёмкость высокая энергоплотность стойкость к перепаду температур долгое время хранения

Недостатки

ядовитость ртути при нарушении герметичностидороговизнасложность утилизации

Серебряные батарейки

Есть и такие. В них роль «минуса» опять играет цинк, а роль «плюса» — оксид серебра. Реакция с выделением электрического тока протекает при помощи щелочного электролита — гидроксида калия или натрия.

Международная маркировка серебряной батарейки — SR. Используются они в тех же сферах, что и ртутные, и по достоинствам и недостаткам практически им аналогичны. Главное преимущество серебряных батареек перед ртутными — безопасность: серебро нетоксично, и при нарушении герметичности корпуса нет риска отравления. Главный минус — серебряные батарейки дороже всех остальных видов батареек.

Литиевые батарейки

Наконец, последний тип батареек — литиевый. У этих батареек в качестве «плюса» используется литий, а вот «минус» и электролит могут быть представлены различными веществами: диоксид марганца, монофторид углерода, пирит, тионилхлорид и другие.

Литиевые батарейки могут использоваться в разной портативной электронике и имеют маркировку CR. Они объединяют в себе все преимущества предыдущих типов и, по факту, являются самым хорошим гальваническим элементом питания. Но по сравнению с щелочными и солевыми элементами литиевые батарейки дороговаты (хотя в зависимости от используемых веществ цена может сильно различаться). Поэтому первые тоже выпускаются в большем количестве для бюджетного сегмента.

Преимущества

легкость долгое время хранения (до 12 лет) термическая стойкость стабильное напряжение высокая энергоплотность и энергоемкость

Недостатки

высокая стоимость

Как видите, литиевые батарейки — это единственный тип, у которого достоинства решительно перевешивают недостатки. Поэтому рекомендуем попробовать:

Перевод в ватт-часы [ править | править код ]

Часто производители аккумуляторов указывают в технических характеристиках только запасаемый заряд в мА·ч (mAh), другие — только запасаемую энергию в Вт·ч (Wh). Обе характеристики можно называть термином «ёмкость» (не путать с электрической ёмкостью как мерой способности проводника накапливать заряд, измеряемой в фарадах). Вычислить запасаемую энергию по запасаемому заряду в общем случае непросто: требуется интегрирование мгновенной мощности, выдаваемой аккумулятором за всё время его разряда. Если большая точность не нужна, то вместо интегрирования можно воспользоваться средними значениями напряжения и потребляемого тока, для этого используя формулу, следующую из того, что 1 Вт = 1 В · 1 А :

1 Вт·ч = 1 В · 1 А·ч.

То есть запасаемая энергия (в ватт-часах) приблизительно равна произведению запасаемого заряда (в ампер-часах) на среднее напряжение (в вольтах):

а в джоулях она будет в 3600 раз больше,

Пример

В технической спецификации устройства указано, что «ёмкость» (запасаемый заряд) аккумулятора равна 56 А·ч , рабочее напряжение равно 15 В . Тогда «ёмкость» (запасаемая энергия) равна 56 А·ч · 15 В = 840 Вт·ч = 840 Вт · 3600 с = 3,024 МДж .

При последовательном соединении одинаковых аккумуляторов «ёмкость» в мА·ч остаётся прежней, но меняется общее напряжение аккумуляторной батареи, при параллельном же соединении «ёмкость» в мА·ч — складывается, но общее напряжение не меняется. При этом «ёмкость» в Вт·ч., у таких аккумуляторных батарей, следует считать одинаковой. Например, для двух аккумуляторов, каждый из которых обладает напряжением 3,3 В и запасаемым зарядом 1000 мА·ч, последовательное соединение создаст источник питания с напряжением 6,6 В и запасаемым зарядом 1000 мА·ч , параллельное соединение — источник с напряжением 3,3 В и запасаемым зарядом 2000 мА·ч . Ёмкость же в Ватт·час (способность проделать работу) в обоих случаях, без учёта некоторых нюансов, будет одинаковой. В современных Power Bank-ах, получивших распространение в последнее время, часто аккумуляторы внутри соединены последовательно, а общую «ёмкость» в мА·ч складывают. Это происходит из-за того что такие Power Bank имеют внутренний контроллер, который преобразует напряжение и на выходе предлагает несколько значений напряжений: 5 вольт (USB порт), 12, 15, 17 или 19 вольт для подключения ноутбуков. То есть, нет возможности указать при каком напряжении уместна та или иная «ёмкость» в мА·ч, так как она меняется в зависимости от напряжения, используемого потребителем, подключенного к такому универсальному Power Bank. Поэтому в характеристиках пишут «коммерческую» ёмкость в мА·ч, полученную как сумму последовательно соединённых аккумуляторных элементов, не указывая, при этом, напряжение при котором эта «ёмкость» в мА·ч. уместа. Также следует учитывать, что ёмкость аккумулятора и его напряжение взаимосвязанные величины, так как аккумулятор, который разряжен, теряет напряжение. Причём, измерение напряжения разряженного аккумулятора или батареи без нагрузки, может не выявить степень разряженности источника питания, так как на «холостом ходу», без нагрузки, аккумуляторная батарея способна показать высокое напряжение, которое резко упадёт, в случае если аккумулятор или батарея разряжены и если к ним подключили определённую нагрузку, в отличие от заряженных источников питания, которые сохраняют высокое значение напряжения, даже после подключения нагрузки. У разряженных аккумуляторов падение напряжения, при подключении нагрузки, происходит сильнее, чем у заряженных источников питания. Для проверки автомобильных аккумуляторов часто используют специальные «пробники», создающую стандартную нагрузку на аккумулятор.

Если посмотреть на пальчиковый аккумулятор, батарею ноутбука или телефона, можно заметить надпись, к примеру, 2000 mAh. Многие знают об этом обозначении лишь поверхностно, связывая цифры с зарядом батареи, то есть считают: чем цифра больше – тем дольше устройство работает. Но все не совсем так.

Как узнать фактическую емкость аккумулятора 18650

Перезаряжаемые элементы типоразмера 18650 широко распространены и применяются для питания автономных устройств. Узнать их реальную емкость можно с помощью различных методик, но они должны предусматривать полный цикл заряда или разряда.

Визуально по маркировке

При покупке элемента питания покупатель ориентируется на емкость, указанную продавцом. Этот параметр наносится на корпус источника или на упаковку крупными символами.

Упаковка литий-ионного аккумулятора емкостью 2500 мА*ч

К сожалению, этот способ достоверен только для новых элементов, не бывших в эксплуатации и не хранившихся в течение долгого времени. К тому же доверять можно декларациям только проверенных производителей, дорожащих своей репутацией. Малоизвестные изготовители (особенно, из Юго-Восточной Азии) часто заявляют завышенные характеристики своих изделий. Отсюда в продаже появляются элементы с «емкостью» в 15000 мА*ч и даже в 30000 мА*ч.

Элементы с заявленной емкостью 15000 мА*Ч

Зарядкой известным током

Самый достоверный (а точнее – единственный достоверный) способ проверить реальную емкость аккумулятора 18650, как и любого другого возобновляемого элемента – провести контрольный разряд заданным током. Например, если разряд производится током 500 мА и продолжается 6 часов, то фактическую емкость можно рассчитать, как 500*6=3000 мА*ч.

Чтобы провести такой замер, потребуются:

амперметр;
вольтметр;
нагрузка с известным сопротивлением.

В качестве нагрузки удобно использовать лампочку накаливания на соответствующее напряжение (или несколько, чтобы создать достаточный ток), которая служит определенным стабилизатором тока. В качестве амперметра и вольтметра можно использовать один мультиметр, переключая его то в один режим, то в другой.

Схема контрольной разрядки элемента питания

Если есть источник питания со стабилизированным током, можно использовать обратный метод – зарядка стабильным током. В этом случае нагрузка не нужна. Аккумулятор надо разрядить до нуля, а потом зарядить известным током, который будет иметь одну и ту же величину в течение всего процесса. Надо засечь время зарядки от 0% до 100%, а по окончании посчитать емкость по формуле С=t*I, где:

С – фактическая емкость, мА*ч;
t – время заряда в часах;
I – ток в миллиамперах.

Этот способ точнее предыдущего, потому что при разряде очень трудно обеспечить неизменность тока в нагрузку. Следует помнить, что емкость зависит от тока разряда (заряда), поэтому будет разница при замерах, выполненных при разном токе (чем меньше ток, тем больше емкость и наоборот).

При экспериментах с замером характеристик важно не допустить глубокого разряда аккумулятора. В противном случае он выйдет из строя

Интеллектуальным зарядным устройством типа Liitokala Lii-500

Чтобы не подбирать элементы для сборки схемы, можно воспользоваться «умным» зарядным устройством. Многие пользователи хорошо отзываются о заряднике Liitokala Lii-500. Он заряжает батареи стабилизированным током (можно выбрать от 300 до 1000 мА).

Тестирование батарей с помощью прибора Liitokala Lii-500

Для определения фактической емкости аккумуляторов можно выбрать быстрый тест или длительный тест. Быстрый тест подразумевает разряд до нулевого уровня с последующим полным зарядом, во время которого замеряется фактическая емкость. При длительном тестировании производится еще и контрольный разряд.

У прибора имеется функция замера внутреннего сопротивления, но, по оценке пользователей, она дает не очень точные результаты.

Тестер емкости

Существуют и другие тестеры емкости, с помощью которых можно определить параметры и проверить на работоспособность аккумуляторы различного типа

Надо лишь обратить внимание на методику измерения. Некоторые из них не проводят полный цикл зарядки и разрядки, а в ускоренном порядке вычисляют емкость по алгоритму известному лишь производителям

Достоверность таких измерений невелика.

В видео: Проверенный способ проверки невысокотоковых 18650

С помощью подручных средств

Прозвонка проводов мультиметром не является единственно возможным вариантом их тестирования на целостность или обрыв. Убедиться в исправности любого линейного проводника можно и без помощи этого универсального прибора.

Для проведения такой проверки потребуются:

обычная батарейка питания (лучше всего квадратная на 4,5 Вольта);
электрическая лампочка на 3,5 Вольта, посредством которой проверяется (контролируется) исследуемый линейный участок провода;
пара соединительных проводов и коннектор захватывающего типа (так называемый «крокодил»).

После подготовки всех необходимых элементов на их основе собирается простейшая измерительная цепочка, состоящая из контрольной лампочки, батарейки и проверяемого проводника. При правильно собранной схеме и в случае исправности тестируемого участка контрольная лампочка будет загораться. Отсутствие свечения при всех исправных элементах схемы свидетельствует об обрыве в самом проводнике.

Обратите внимание! При испытаниях указанным способом используется тот же принцип, что и при проверке с помощью мультиметра, включенного в режим прозвонки

Проверка пальчиковых батареек мультиметром

Для проверки батареек АА воспользуемся цифровым мультиметром. Это удобное устройство, которое проверяет напряжение, силу тока, сопротивление, целостность проводов, емкость и многое другое.

Чтобы правильно проверить аккумулятор мультиметром, измерительные провода прибора необходимо установить аналогичным образом.

Переместим переключатель влево на значение 20.

Красный провод отвечает за «+», черный провод отвечает за «-».

Берем красный щуп и подключаем к плюсовому полюсу блока питания. Итак, мы берем черный щуп и помещаем его на отрицательный полюс или просто нет.

После подключения устройство покажет точное напряжение батареи типа «аа». Стандартное напряжение для пальчиковой батареи – 1,5 вольта. Ничего страшного, если прибор показывает 1,54 или 1,45 вольта. В целом судя по напряжению аккум годный. Но если он не работает, даже если он показывает хорошее напряжение, это означает, что у него очень низкий ток или есть какие-то повреждения. В этом случае лучше купить новый.

Поэтому проверка батарейки АА выполняется мультиметром, как показано на рисунке.

Краткий алгоритм действий:

Подключаем черный щуп к измерительному прибору в нижнем колодце.
К центральному отверстию прикрепляем красный зонд.
Поместите рычаг на номер 20 с левой стороны.
Берем красный провод и подключаем к плюсу аккумулятора.
Берем черный провод и подключаем к минусу аккума.
Давайте посмотрим на значение, отображаемое на дисплее устройства.

Как проверить батарейку мультиметром под нагрузкой?

Для выполнения этой процедуры необходимо подключить аккумулятор к электрическому устройству. Например, к микромотору, лампочке или светодиоду. И параллельно подключите контакты измерительного прибора. На рисунке ниже показано, как это можно реализовать, а также схема подключения.

Для эксперимента использовался обычный двигатель 3v. Они используются почти во всех электрических игрушках. Провода подключаются к АКБ обычной изолентой.

Первым делом подключаем аккумулятор и мотор, затем вставляем щупы мультиметра в стык. Как видно из рисунка, на дисплее отображается значение 1,49 вольт. Это на 0,06 вольт ниже исходных значений. Это падение произошло в течение 2 минут работы двигателя. Поэтому время работы от аккумулятора на нормальном уровне.

Что можно проверить

Существует несколько способов проверки жизнеспособности элемента питания, позволяющих проверить:

Заряд без нагрузки

Для получения точных значений используется цифровой тестер, но подходит и аналоговый. Первоначально рекомендуется замерить заряд без нагрузки, это позволит сразу отбросить элементы, питания, подлежащие утилизации.

Порядок тестирования:

Переключить мультиметр в режим замеров постоянного напряжения.
Установить чувствительность на уровне 20 В.
Подключить щупы к токовыводам батарейки, соблюдая полярность.
Снять показания мультиметра, которые появятся на цифровом экране.

Полученные показания помогут понять, для каких целей можно использовать б/у элемент питания:

от 1,35В – пригодна для установки в любую электронику, включая технику с повышенным энергопотреблением;
1,2-1,35В – подходит для питания электроприборов, где отсутствует пиковая нагрузка, например, часах, фонариках, пультах дистанционного управления;
менее 1,2В – батарейка отработала положенный ресурс подлежит утилизации в специальном контейнере.

Нормальны заряд батарейки.

Заряд под нагрузкой

При замерах под нагрузкой в качестве потребителя энергии в цепь подключается обычная лампочка от фонарика, обеспечивающая ток 100-150 мА.

Для проверки батарейки мультиметром потребуется:

Подключить щупы тестера к токовыводам, соблюдая полярность.
Запитать к цепи лампочку.
Через 3-40 секунд снять показания с экрана мультиметра.

Полученные данные сопоставляются с таблицей:

ниже 1,1В – батарейка выработала свой ресурс, её нужно заменить на новую;
1,11-1,3В – элемент питания пригоден для установки в электронику со сниженными энергопотреблением;
от 1,35 – батарейка почти новая, её можно использовать без ограничений.

Сила тока

Способ измерения, позволяющий получить точную картину о состоянии элемента питания. Одновременно, он негативно влияет на работоспособность, как правило, используется для тестирования новых батареек.

Алгоритм действий выглядит так:

Порядок измерения силы тока.

Мультиметр переключается в режим измерения максимального значения постоянного тока.
Щупы фиксируются на -/+ клеммах.
С экрана снимаются показания.

Нормальной силой тока для нового элемента питания считается значение 4-6А. Если на дисплее высвечивается сила тока 3-3,9 Ампера – батарейка пригодна для использования в электронике. При значениях 0,7А-1,1А можно переставить ИП в часы, пульт дистанционного управления, где он ещё проработает некоторое время.

Напряжение

Проверка батарейки под нагрузкой.

Напряжение батарейки определяется под нагрузкой. Для этого к элементу питания подключается мультиметр и лампочка. Нагрузка на батарейку должна подаваться 3-40 секунд, после чего снимаются показания.

Если напряжение ниже 1,1 Вольта – батарейку необходимо утилизировать.

Емкость

Проверка ёмкости одноразовой батарейки не отличается от других способов работы с мультиметром. Измерительный прибор переключается в режим 10 Ампер. Далее, красный щуп подаётся на плюсовую клемму, чёрный – на минус. Замер необходимо проводить быстро – не более 10 секунд, иначе батарейка может разрядиться, выйти из строя (тестирование проводится путём замыкания цепи, что негативно влияет на банки). Если на экране появилось значение 0,2 Ампера, батарейку необходимо сдать в утиль.

При помощи тестера можно понять, есть ли ещё ресурс в батарейке, соответственно, владелец может сэкономить на покупке новых ИП. Для проверки достаточно знать исходные данные, подключить мультиметр, соблюдая полярность.

Зачем проверять батарейку мультиметром

Различные типы устройств по-разному используют элементы питания. Некоторые приборы способны работать лишь при высоком напряжении, и даже при небольшом снижении вольтажа батареек, могут выходить из строя, из-за недостатка мощности.

В эту группу входят электродвигатели, камеры и другие устройства.

Приборы, которые расходуют небольшое количество энергии, не так требовательны к напряжению и могут работать до практически полного разряда батареек. К таким можно отнести пульты ДУ, часы, термометры.

Параметры, которые выдаёт мультиметр, помогают точно определить работоспособность батарейки. Так частично посаженные батарейки можно отделить от полностью разряженных и использовать их для приборов с невысоким потреблением энергии.

Различные мультиметры.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

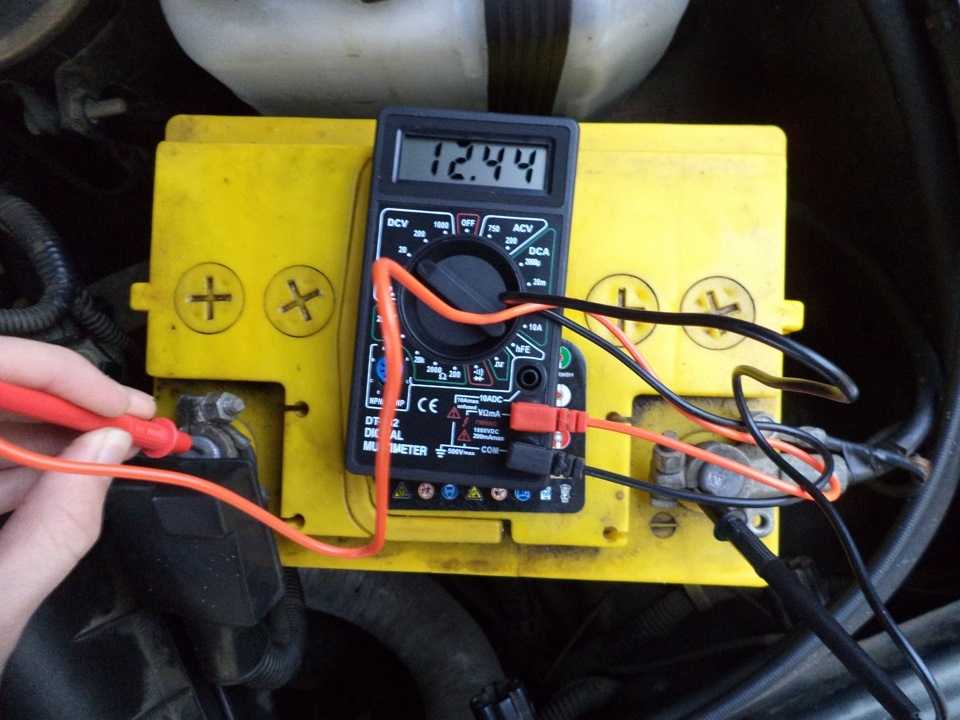

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как определить вышедшие из строя элементы питания

Батарейка считается рабочей если проходит проверку по напряжению, которое определяется с помощью мультиметра. Поэтапное измерение емкости батареи мультиметром:

Настроить устройство на режим постоянного напряжения, установить максимальный предел измерения – 20 В.
Батарейку и контакты пальчикового тестера соединить, показания тестера выводятся на дисплей. При напряжении не менее 1,35 В элемент питания можно применять в любом устройстве. Для некоторых батареек будет достаточно напряжения – 1,2 В.

Если батарейка не прошла проверку ее нужно выбросить. Но способ измерения емкости батареи мультиметром не дает полной картины, устройство показывает лишь величину разности потенциалов. Для более точного измерения годности необходимо провести проверку под нагрузкой.

Как правильно подключать

В таком вопросе, как проверить амперметры мультиметром, нужно руководствоваться ниже представленными рекомендациями:

Вычисляют диапазон для замера показателей. У аккумулятора он 1,5В, 7,5В и 12 В. Значение устанавливается чуть больше нормы. Это будет запасом, который предотвратит порчу прибора.
Правильно определяют направление тока, т.е. полярность клемм, на который будет выполнено измерение. За ориентир берут обозначения общепринятого вида, указанные на корпусе.
Необходимо грамотное подсоединение щупов. Черный — минусовый, ставят в гнездо общего типа под названием COMMON (COM). Плюсовой — устанавливают в красный разъем.

Работать с устройством легко

Схема дальнейших действий:

Устройство настраивается в нужном диапазоне измерения.
Значение выставляется на 10% больше того, которое предполагается.
Если показатель неизвестен, то за крайнюю отметку берется максимум.
Щупы устанавливаются по схеме, соответствующей типу проводимого измерения. Красный в разъемы, где измеряется ток, напряжение или сопротивления. Черный в общий разъем.
Щупы подносятся к исследуемому прибору или сети питания. Красный ставится на плюс, черный на минус.
Нужно оценить полученные показатели. Может потребоваться изначальная корректировка положения указателя («на ноль»), чтобы сведения были более достоверными.

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам

Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка. Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

правильно рассчитывайте мощность во избежание перегрева;
не присоединяйте самодельное устройство к АКБ во время ее зарядки;
не храните самодельную вилку вблизи от аккумуляторов;
проветривайте помещение до и после работы с вашим устройством;
не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно

Важно вспомнить из школьного курса физики о том, как правильно рассчитывать показатели сопротивления, и правильно собрать электрическую цепь из подходящих подручных средств. Также при использовании самодельной нагрузочной вилки не переборщите с током и внимательно следите за его показателями
