Подключение светодиодов от батареек

Самостоятельное изготовление блока питания

ИБП можно изготовить своими руками. Для этого понадобятся небольшие изменения в перемычке электронного дросселя. Далее выполняется подключение к импульсному трансформатору и выпрямителю. Отдельные элементы схемы удаляются ввиду их ненужности.

Если блок питания не слишком высокомощный (до 20 Вт), трансформатор устанавливать необязательно. Хватит нескольких витков проводника, намотанных на магнитопровод, расположенный на балласте лампочки. Однако осуществить эту операцию можно только при наличии достаточного места под обмотку. Для нее подходит, к примеру, проводник типа МГТФ с фторопластовым изоляционным слоем.

Провода обычно нужно не так много, поскольку практически весь просвет магнитопровода отдается изоляции. Именно этот фактор ограничивает мощность таких блоков. Для увеличения мощности потребуется трансформатор импульсного типа.

Импульсный трансформатор

Отличительной характеристикой такой разновидности ИИП (импульсного источника питания) считается возможность его подстраивания под характеристики трансформатора. Кроме того, в системе нет цепи обратной связи. Схема подключения такова, что в особенно точных подсчетах параметров трансформатора нет необходимости. Даже если будет допущена грубая ошибка при расчетах, источник бесперебойного питания скорее всего будет функционировать.

Межобмоточный изоляционный слой чаще всего выполнен из бумаги. В некоторых случаях на обмотку нанесена синтетическая пленка. Однако даже в этом случае следует дополнительно обезопаситься и намотать 3-4 слоя специального электрозащитного картона. В крайнем случае используется бумага толщиной от 0,1 миллиметра. Медный провод накладывается только после того, как предусмотрена данная мера безопасности.

Что касается диаметра проводника, он должен быть максимально возможным. Количество витков во вторичной обмотке невелико, поэтому подходящий диаметр обычно выбирают методом проб и ошибок.

Выпрямитель

Чтобы не допустить насыщения магнитопровода в источнике бесперебойного питания, используют исключительно двухполупериодные выходные выпрямители. Для импульсного трансформатора, работающего на уменьшение напряжения, оптимальной считается схема с нулевой отметкой. Однако для нее нужно изготовить две абсолютно симметричные вторичные обмотки.

Для импульсного источника бесперебойного питания не подойдет обычный выпрямитель, функционирующий согласно схеме диодного моста (на кремниевых диодах). Дело в том, что на каждые 100 Вт транспортируемой мощности потери составят не менее 32 Вт. Если же изготавливать выпрямитель из мощных импульсных диодов, затраты будут велики.

Наладка источника бесперебойного питания

Когда собран блок питания, остается присоединить его к наибольшей нагрузке, чтобы проверить — не перегреваются ли транзисторы и трансформатор. Температурный максимум для трансформатора — 65 градусов, а для транзисторов — 40 градусов. Если трансформатор чересчур нагревается, нужно взять проводник с большим сечением или же увеличить габаритную мощность магнитопровода.

Перечисленные действия можно выполнить одновременно. Для трансформаторов из дроссельных балансов нарастить сечение проводника вероятнее всего не удастся. В этом случае единственный вариант — сокращение нагрузки.

ИБП высокой мощности

В некоторых случаях стандартной мощности балласта не хватает. В качестве примера приведем такую ситуацию: есть лампа мощностью 24 Вт и необходим ИБП для зарядки с характеристиками 12 B/8 A.

Для реализации схемы понадобится неиспользуемый компьютерный БП. Из блока достаем силовой трансформатор вместе с цепью R4C8. Данная цепочка защищает силовые транзисторы от чрезмерного напряжения. Силовой трансформатор соединяем с электронным балластом. В этой ситуации трансформатор заменяет дроссель. Ниже изображена схема сборки источника бесперебойного питания, основанная на лампочке-экономке.

Из практики известно, что данная разновидность блоков дает возможность получать до 45 Вт мощности. Нагревание транзисторов находится в рамках нормы, не превышая 50 градусов. Чтобы полностью исключить перегревание, рекомендуется вмонтировать в транзисторные базы трансформатор с большим сечением сердечника. Транзисторы ставят непосредственно на радиатор.

Схема фонарика на светодиодах

В современных условиях лампы накаливания интенсивно вытесняются светодиодами. Они не выдержали конкуренции из-за более низкого КПД и меньшего срока службы. В переносных ручных светильниках полупроводниковые светоизлучающие элементы также получили широкое распространение. Но просто взять и заменить лампочку светодиодом (или матрицей из светодиодов) не получится. Нужно устройство, которое ограничило бы ток через полупроводниковые элементы. Оно называется драйвером и представляет собой электронный стабилизатор тока.

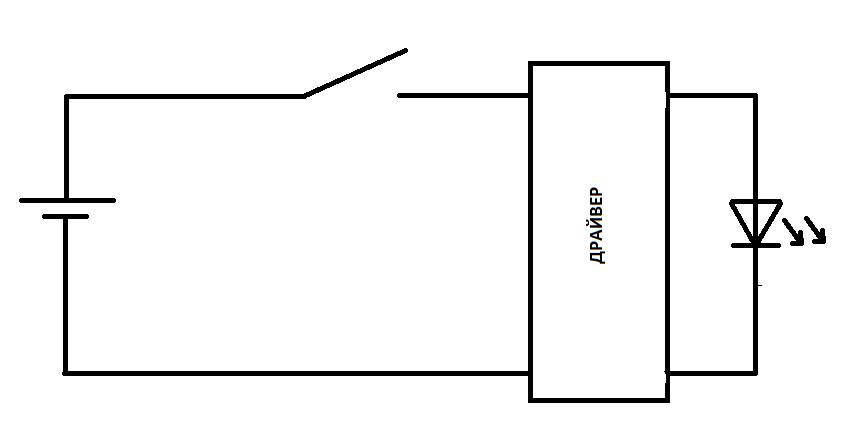

Схема карманного фонарика на светодиодной матрице.

Недостатком такой схемы является невысокая ремонтопригодность такого фонаря – для восстановления электронной схемы потребуется квалифицированный мастер и соответствующее лабораторное оборудование.

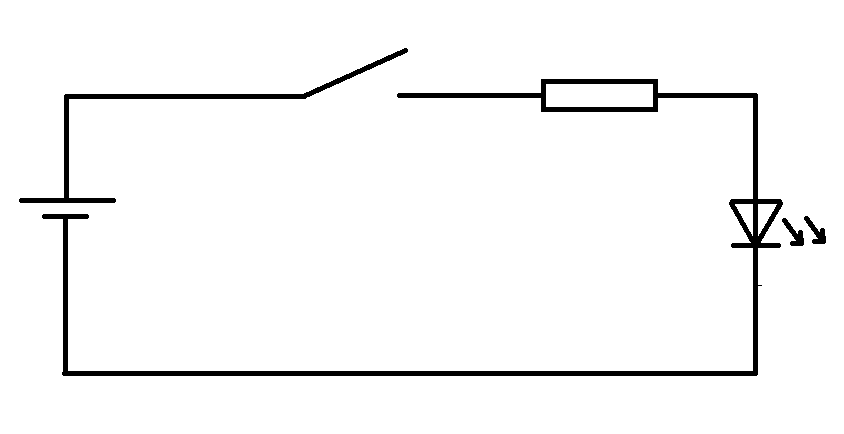

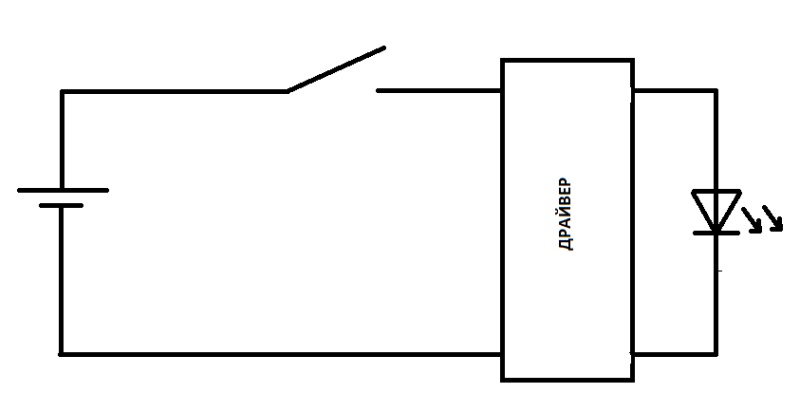

Схема карманного фонарика на светодиодной матрице с резистором в качестве драйвера.

Драйвером может служить обычный резистор, который ограничит ток и погасит излишки напряжения. Но на сопротивлении будет бесполезно теряться достаточно большая мощность. Для фонаря с питанием от сети этот факт не важен, а для светильника с батарейным или аккумуляторным питанием такой недостаток может оказаться критическим.

Питание светодиода от одной батарейки

Благодаря развитию науки и техники, экономные и компактные светодиоды вытеснили громоздкие и прожорливые «лампочки Ильича» из электрических осветительных приборов, бытовой техники и дорогих современных автомобилей. Потому, что светодиоды по яркости и экономичности в несколько раз превосходят обычные лампы накаливания и люминесцентные экономки.

В карманных фонариках применяются светодиоды с напряжением питания 2,5 — 3,3В, напряжение батареи состоящей из трех элементов питания 4,5В, ограничительный резистор снижает напряжение питания до безопасного для светодиода 3,3В. А возможно ли за питать светодиод от одной батарейки ААА с напряжением 1 — 1,5В ? Благодаря современным технологиям, возможно все! На этом рисунке представлена простая схема блокинг генератора позволяющая питать один 3,3 вольтовый светодиод низким напряжением от одной батарейки или аккумулятора напряжением 1 – 1,5 вольта.

Для этой самоделки вам понадобится:

• Светодиод с напряжением питания 2,5 — 3,3В
• Одна батарейка или аккумулятор 1 — 1,5В
• Выключатель
• Ферритовое кольцо диаметром 10 — 20 мм.
• Провод диаметром 0,3 — 0,5 мм.
• Диод IN4007
• Конденсатор 10 мкф 16 В
• Резистор 50 — 100 ом или переменный до 500 ом
• Транзистор структуры NPN КТ315, BC547, КТ815, BD135, BD139 или PNP КТ361, BC557, КТ814, BD136, BD140. После установки транзисторов структуры PNP изменяется полярность питания.

Важным элементом блокинг генератора (или как его называют импульсный повышающий преобразователь напряжения) является трансформатор, от правильного изготовления которого зависит работоспособность устройства. Мотать трансформатор лучше всего на 10 миллиметровом ферритовом кольце от лампы экономки или зарядного устройства для мобильного телефона. На крайний случай подойдет любое другое ферритовое кольцо большего диаметра. В принципе размер кольца особого значения не имеет. Даже возможно использовать миниатюрный квадратный трансформатор с ферритовым сердечником.

Трансформатор мотаем в два провода диаметром 0.3 — 0.5 мм. Желательно использовать провод в лаковой изоляции, он более плотно ложиться в кольцо. Так же пойдет сетевой компьютерный провод в пластиковой изоляции «витая пара» диаметр жилы 0.5 мм. Складываем два отрезка провода вместе, продеваем в ферритовое кольцо и плотно затягиваем. Таким образом наматываем 10 витков в две жилы.

У вас должно получиться две обмотки и четыре вывода.

Согласно схеме соединяем начало первой обмотки с концом второй. Я специально намотал провода разного цвета зеленый и белый с зеленой полосой, чтобы вам было понятно.

Собирать устройство лучше всего навесным монтажом, так получается более компактно и есть возможность разместить компоненты в корпусе от небольшого фонарика. Транзисторы подойдут практически любые структуры NPN КТ315, BC547, КТ815, BD135, BD139 или структуры PNP КТ361, BC557, КТ814, BD136, BD140

Обратите внимание, после установки транзисторов структуры PNP надо изменить полярность питания, а также перевернуть светодиод, конденсатор C1 и диод D1 согласно схеме. После правильной сборки девайс начинает работать с первого раза

Яркость светодиода регулируется подбором резистора R1. В своей самоделке я установил подстроечный резистор на 500 ом, максимальной яркости светодиода добился при сопротивлении подстроечного резистора в 63 ома. Максимальное напряжение на светодиоде после точной настройки резистора 3 вольта. Если ваш генератор не работает, проверьте правильно ли намотали трансформатор, а также исправность всех компонентов, правильность сборки, качество пайки. Никогда не подключайте светодиод к работающему генератору потому, что на холостом ходу генератор вырабатывает десятки вольт и кристалл светодиода сгорит как пушинка. Включайте генератор, только с припаянным на свое место светодиодом.

Рабочая частота блокинг генератора 19 кГц. По мере разряда батарейки частота будет постепенно снижаться. Свою работоспособность данная схема сохраняет до 0,6 вольт.

В заключение хочу сказать, это устройство может собрать любой начинающий радиолюбитель с минимальными познаниями в радиоэлектронике. Так, что если у вас есть пол часа свободного времени, попробуйте собрать очень простой и неприхотливый к деталям девайс. Пусть эта самоделка станет проектом вашего выходного дня.

Друзья, желаю вам хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как работает светодиод от одной батарейки.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

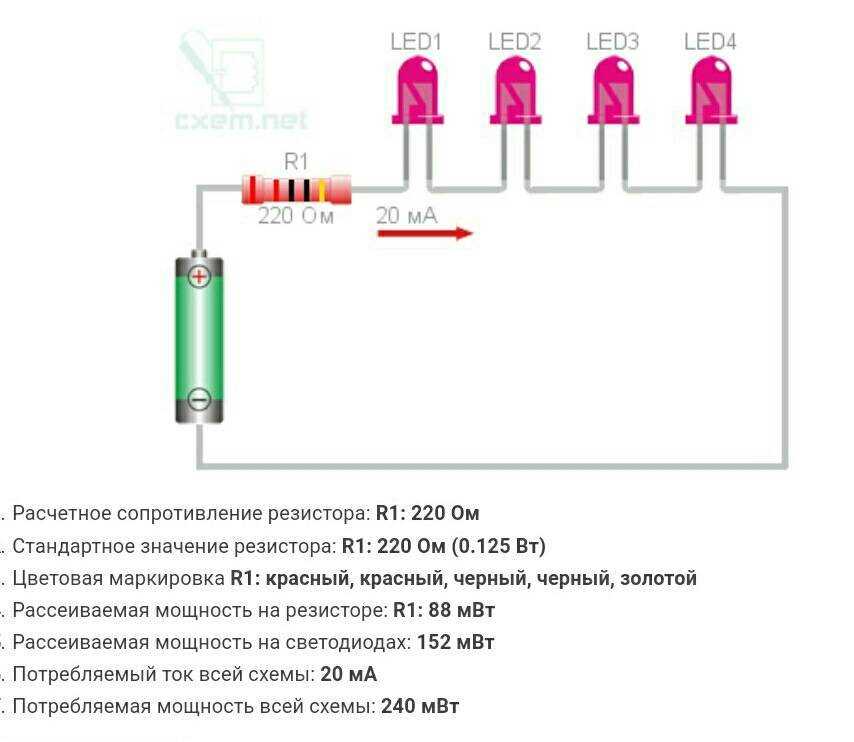

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

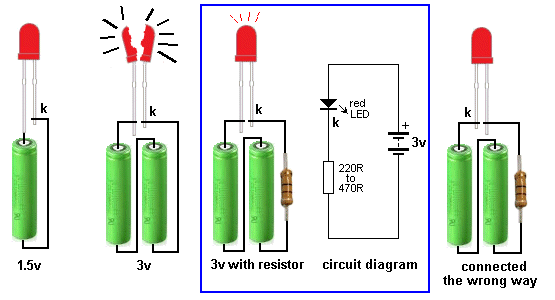

Как подключить от 3В батарейки

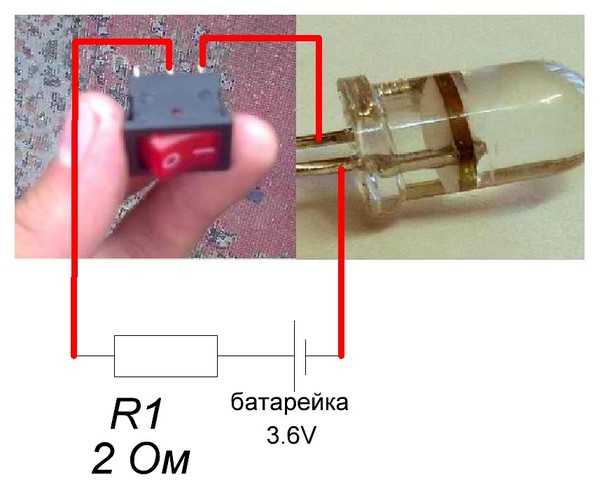

Подключить сверхъяркий светодиод к батарее 3 В можно не используя никаких дополнительных деталей. Так как рабочее напряжение светодиода несколько больше 3 В, то светодиод будет светить не в полную силу. Иногда это может быть даже полезным. Например, используя светодиод с выключателем и дисковый аккумулятор на 3 В (в народе называемая таблеткой), применяемый в материнских платах компьютера, можно сделать небольшой брелок-фонарик. Такой миниатюрный фонарик может пригодиться в разных ситуациях.

От такой батарейки — таблетки на 3 Вольта можно запитать светодиод

Принцип работы и схемы подключения двухцветных светодиодов

Используя пару батареек 1.5 В и покупной или самодельный преобразователь для питания одного или нескольких LED, можно изготовить более серьезную конструкцию. Схема одного из подобных преобразователей (бустеров) изображена на рисунке.

Бустер на основе микросхемы LM3410 и нескольких навесных элементов имеет следующие характеристики:

• входное напряжение 2.7 – 5.5 В.
• максимальный выходной ток до 2.4 А.
• количество подключаемых LED от 1 до 5.
• частота преобразования от 0.8 до 1.6 МГц.

Выходной ток преобразователя можно регулировать, изменяя сопротивление измерительного резистора R1. Несмотря на то, что из технической документации следует, что микросхема рассчитана на подключение 5-ти светодиодов, на самом деле к ней можно подключать и 6. Это обусловлено тем, что максимальное выходное напряжение чипа 24 В. Еще LM3410 позволяет регулировать яркость свечения светодиодов (диммирование). Для этих целей служит четвертый вывод микросхемы (DIMM). Диммирование можно осуществлять, изменяя входной ток этого вывода.

Собираем бумажный купол

Для сборки одного фонаря понадобится рулон бумаги длиной не менее 2 метров. Раскатайте рулон и отрежьте два куска по 60см каждый.

Подъемная сила напрямую зависит от объема горячего воздуха внутри будущего купола.

Ошибка №3 Поэтому делать китайский фонарь размерами меньше, не стоит.

Приложите эти два куска бумаги друг на друга длиной стороной так, чтобы они перекрывали сами себя внахлест на 2-3см.

Склейте листы, чтобы из двух половинок получилось одно цельное полотно.

Теперь из него нужно сделать цилиндр. Для этого возьмите нижний край листа и приложите к верхнему, чтобы он не доходил до конца 2-3см.

После чего загните верхний кончик и приклейте его по всей длине к нижнему.

У вас должна получится бумажная цилиндрическая форма купола. Аккуратно расправьте ее и сделайте круглой.

Поставьте вертикально этот цилиндр на оставшийся рулон бумаги и вырежьте квадрат, который будет немного больше (на 7-8см с каждой стороны), чем диаметр корпуса будущего фонаря.

Это будет верх. Смажьте все 4 стороны квадрата и приклейте его к макушке цилиндра.

Сначала серединку. Затем склейте между собой уголки.

А потом плотно приклейте все к куполу, чтобы нигде не оставалось дырочек для выхода теплого воздуха наружу.

Питание от батарейки

Если покупка аккумулятора – дорогое удовольствие, а заряжать его негде, то заставить светодиодную ленту светиться можно с помощью батареек. Рассмотрим 3 наиболее распространённых варианта подключения.

Вариант №1 предусматривает использование 6 пальчиковых батареек на 1,5 В, соединённых последовательно. Почему именно 6 штук? Потому что светодиодная лента даже при питании от 9В будет работать примерно в половину своей мощности. Во-первых, такого уровня света от ленты вполне хватит для подсветки чего-либо. Во-вторых, через светодиоды будет протекать вдвое меньший ток (нелинейность ВАХ), что позволит значительно продлить срок службы батареек. Но при желании можно увеличить количество элементов питания до 8.

Собрать схему светодиодной подсветки на батарейках можно двумя способами:

• с помощью коротких проводков все батарейки запаивают между собой последовательно, скрепляют их изолентой и к крайнему «+» и «–» припаивают два провода для подключения светодиодной ленты;
• в кассету (контейнер) вставляют 6 батареек, соблюдая указанную полярность. Провода, выходящие из кассеты, вместе со светодиодной лентой зажимают в коннекторе.

Ёмкость батарейки типа АА примерно в 2 раза больше, чем у батарейки ААА того же производителя.

Вариант №2 предполагает использование в схеме питание от одной 9 В батарейки «Крона». Ёмкость щелочной кроны примерно равна 0,5-0,6 А*ч. Это значит, что, например, лента на SMD 3528 длиной 30 см будет непрерывно светить в течение 5 часов. Крону часто используют для светодиодного тюнинга велосипеда.

Вариант №3 подразумевает совместное использование аккумулятора от телефона (смартфона) и повышающего преобразователя до 12 вольт. В такой комплектации светодиодная подсветка имеет несколько весомых плюсов:

• надёжность и долговечность;
• компактность (размер конвертера соизмерим с flash-накопителем);
• приемлемая стоимость (конвертер 3,7 В-12 В – 2$, батарея – 10$);
• аккумулятор легко зарядить от смартфона или зарядного устройства, а его ёмкость достигает 2000 мА*ч;
• светоизлучающие диоды светят на полную яркость.

К конвертеру можно подключать батарейки и аккумуляторы любого типа. Главное, чтобы их напряжение совпадало с входным напряжением конвертера.

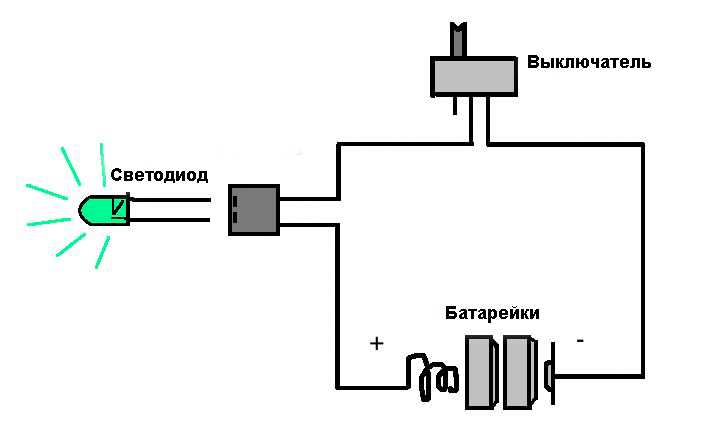

К каким батарейкам можно подключать светодиод?

В принципе, просто зажечь светодиод, можно от любой батарейки. Разработанные радиолюбителями и профессионалами электронные схемы позволяют успешно справиться с этой задачей. Другое дело, сколько времени будет непрерывно работать схема с конкретным светодиодом (светодиодами) и конкретной батарейкой или батарейками.

Для оценки этого времени следует знать, что одной из основных характеристик любых батарей, будь то химический элемент или аккумулятор, является емкость. Емкость батареи – С выражается в ампер-часах. Например, емкость распространенных пальчиковых батареек формата ААА, в зависимости от типа и производителя, может составлять от 0.5 до 2.5 ампер-часов. В свою очередь светоизлучающие диоды характеризуются рабочим током, который может составлять десятки и сотни миллиампер. Таким образом, приблизительно рассчитать, на сколько хватит батареи, можно по формуле:

В данной формуле в числителе стоит работа, которую может совершить батарея, а в знаменателе мощность, которую потребляет светоизлучающий диод. Формула не учитывает КПД конкретно схемы и того факта, что полностью использовать всю емкость батареи крайне проблематично.

При конструировании приборов с батарейным питанием обычно стараются, чтобы их ток потребления не превышал 10 – 30% емкости батареи. Руководствуясь этим соображением и приведенной выше формулой можно оценить сколько нужно батареек данной емкости для питания того или иного светодиода.

READ Как подключить преобразователь с 24в на 12в

Пошаговые инструкции подключения

Приведём несколько способов как можно подключить светодиодную ленту к батарейке

Но важно помнить, что в зависимости от ситуации их можно комбинировать. Например, воспользоваться боксом для батареек, а ленту к проводам соединить с помощью пайки

Первый способ.

Рассмотрим первый способ как правильно подключить светодиодную ленту к батарейке, который включает в себя пайку.

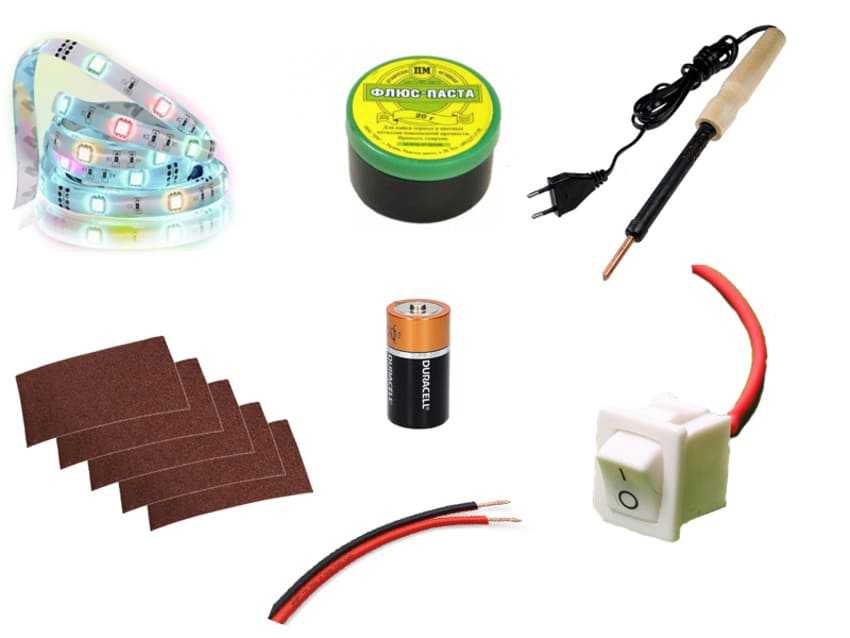

Потребуются:

• Светодиодная лента;
• Батарейки;
• Паяльник;
• Некислотный флюс;
• Медные провода – их сечение должно быть в диапазоне от 0,5 мм2 до 0,75;
• Мелкая наждачная бумага;
• Переключатель, можно взять в виде тумблера или кнопки.

Инструменты для пайки ленты

Инструкция пайки:

Для начала, наждачкой тщательно зачистите контакты батареек. Залудите окончания проводов. Перед этим обезжирьте их. Затем, после нанесения флюса нужно припаять оба провода к источнику питания (блоку батареек). Один к минусу (чёрный), второй к плюсу (красный). Если используется несколько источников питания, то их понадобится соединить последовательно между собой, как было показано на схеме выше. Провода также можно присоединить на магниты, если они есть в наличии (этот способ не подойдёт, если схема не будет стационарной). Если в схеме задействован тумблер или кнопка, то положительный контакт от батареек нужно припаять к одному из его контактов. Провод со второго контакта тумблера нужно припаять к положительному контакту ленты. Минус батарейки нужно припаять в минусу источника света

Обратите внимание, чтобы припой не замкнул контакты ленты между собой. Места пайки заизолировать

Проще это сделать термоусадочной трубкой.

Провода к ленте следует паять очень аккуратно. При этом контакт паяльника с ней не должен быть более 2 секунд, иначе лента может выйти из строя. Проще сначала залудить провода, зачистить контакты источника света (не наждачкой, чуток потереть отверткой, для шероховатости), а потом «прихватить» паяльником. Схема подключения будет выглядеть примерно так (источников питания может быть больше).

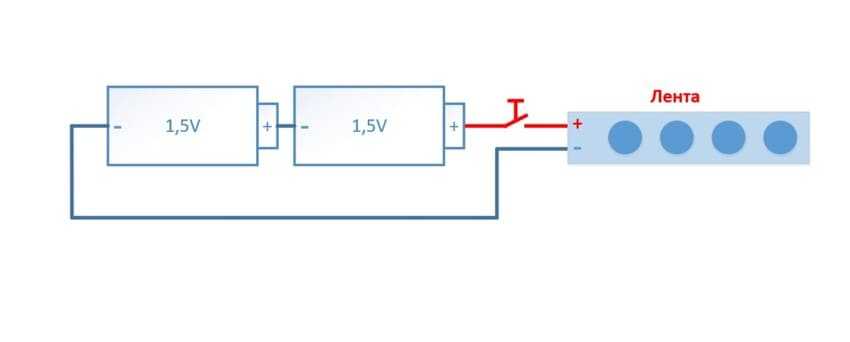

Схема подключения светодиодной ленты через батарейки

Второй способ (без пайки)

В этом варианте лучше взять батарейный бокс, так как он упростит дальнейшую задачу. В нём уже собрана схема последовательного подключения. Если лента на 12 вольт, то возможно потребуется два блока. Также удобство заключается в простой замене источников питания – не нужно ничего перепаивать.

Для соединения провода с лентой можно воспользоваться специальными коннекторами, но они должны для неё подходить конструктивно. В самом простом варианте понадобится только питающий коннектор, который подключается в начале полоски (есть ещё коннекторы, которыми можно соединить две, три ленты между собой).

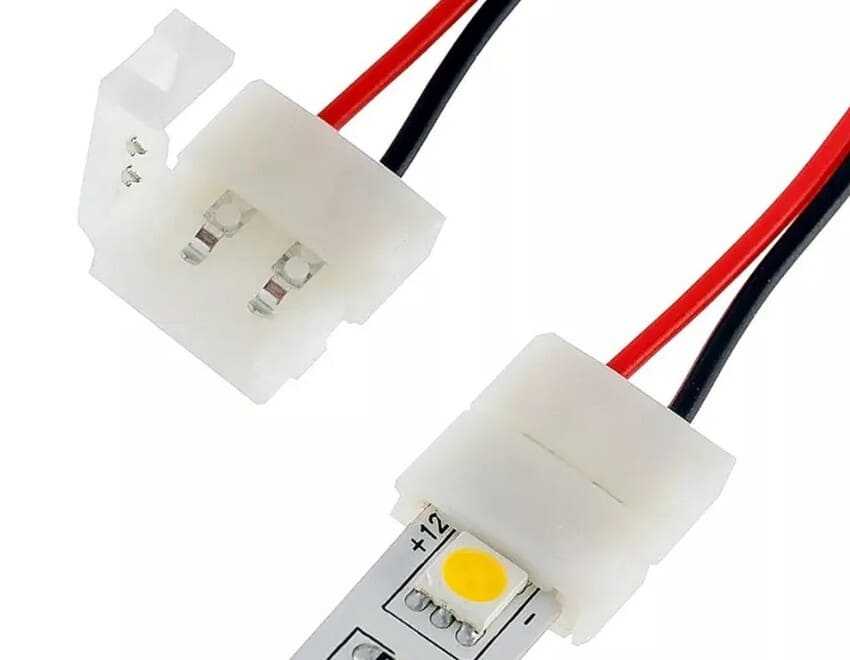

Коннектор для подключения провода к светодиодной ленте

В качестве «замыкателя» цепи можно воспользоваться или обычным выключателем света, или автомобильным тумблеров (искать его нужно в магазине автозапчастей). Выключатель света уже имеет свои винтовые клеммы, так что пайка не потребуется. С автомобильным тумблером всё маленько посложнее: для подключения к тумблеру можно использовать специальные авторазъёмы (в народе «мама» и «папа»), в которых провод просто зажимается плоскогубцами. В качестве финального штриха можно дополнительно защитить контакт термоусадочной трубкой. Купить разъёмы можно там же, где и сам тумблер.

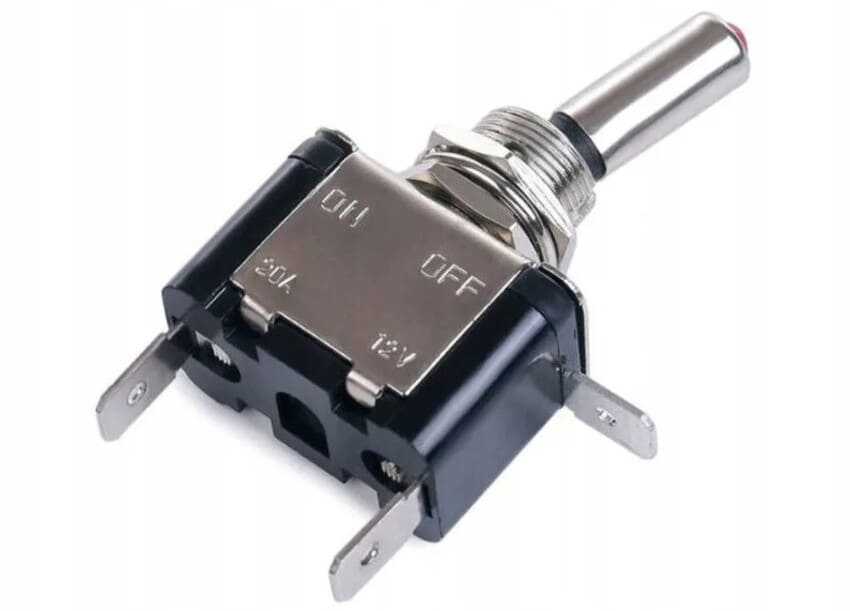

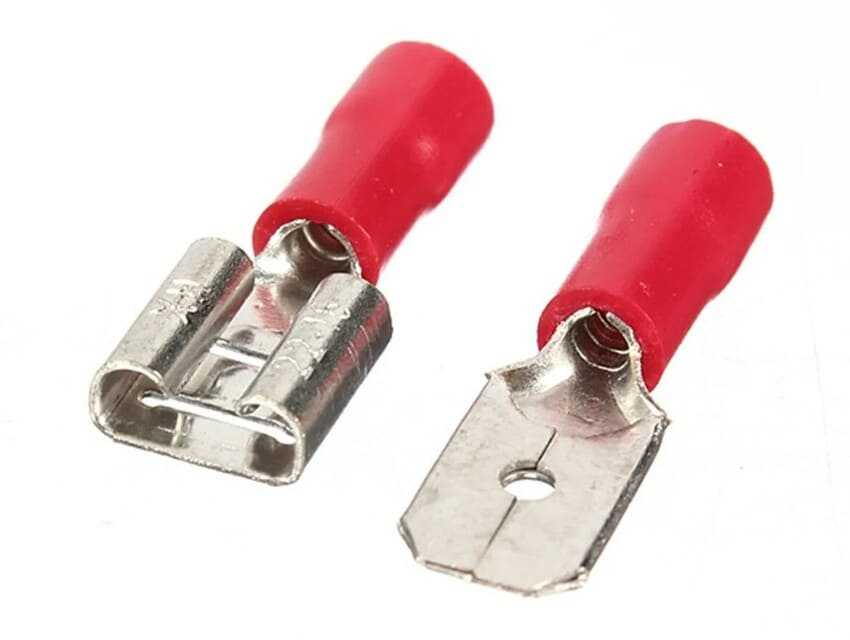

Авторазъёмы «мама» и «папа»Тумблер

LED лампы на батарейках

С помощью переключателя можно выбрать режим работы лампы, в качестве накопительного — аварийного, или же обычный режим.

Используя LED лампочки на аккумуляторах можно сделать резервное освещение в квартире либо жилом доме совсем без усилий. Недостаток аккумуляторных LED ламп в высокой стоимости, около 500 рублей, однако если учитывать, что для всех комнат затраты выйдут около 3 тыс. рублей, можно сказать, что это не так уж и дорого.

Напоследок рекомендуем вам просмотреть еще одну идею организации резервного освещения в частном доме либо гараже на базе солнечных батарей:

Пример использования солнечных панелей

О том, как подключить солнечные батареи своими руками, мы также рассказывали в отдельной статье!

Соединение нескольких батарей

Аккумуляторы и конденсаторы способны накапливать электроэнергию и сдерживать ее на протяжении длительного периода. Параллельная схема соединения аккумуляторных батарей применяется в следующих случаях:

1. Некоторые внедорожники снабжаются электрической лебедкой. Она должна работать от дополнительного аккумулятора, так как основной нужен для создания кратковременного пускового тока. Лебедка должна работать от батареи, которая рассчитана на длительное применение. Параллельное подключение АКБ позволяет обеспечить их зарядку от одного генератора.
2. Автовладельцы часто проводят установку дополнительного электрического оборудования, для работы которых требуется дополнительный источник энергии. Если в автомобиле есть мощная аудиосистема или мультимедийная система, то часто проводится установка еще одной батареи.
3. Системы, предназначенные для активной защиты транспортного средства, также оснащаются дополнительными источниками энергии. Они обеспечивают их длительную и надежную работу. Батареи, предназначенные для длительной работы, характеризуются высокой емкостью, но они не способны генерировать большой пусковой ток.
4. Автобусы, фургоны, микроавтобусы и другие крупногабаритные транспортные средства оснащаются оборудованием с высокой потребительской мощностью. Стандартного аккумулятора на 12 В или 24 В может быть недостаточно.
