Стабилизатор тока для светодиодов

Подготовка к ремонту светодиодных приборов

Для выполнения качественного ремонта, гарантирующего исправность изделия и его продолжительную эксплуатацию в дальнейшем, необходима кропотливая подготовка. Для начала выполните демонтаж люстры, настенного светильника. В случае с настольными лампами просто отключите их от сети питания. В дальнейшем пригодятся некоторые инструменты и материалы, в том числе отвертка, плоскогубцы, изолента, нож. Клещи или пассатижи пригодятся в том случае, если корпус устройства соединен с помощью специальных скруток. Для проверки контактов воспользуйтесь мультиметром.

Не забывайте о том, что каждый инструмент должен иметь электроизоляцию – запрещено выполнять работы пассатижами или клещами с голыми металлическими рукоятками.

Делаем фильтр своими руками

Чтобы устранить помехи от светодиодного прожектора или лампы, вы можете собрать или вытащить из вышедшей и строя техники фильтр. Тем самым вы улучшите характеристики своей лампы, избавитесь от лишних шумов радиоприёмника и телевизора. Типовая схема фильтра была показана в предыдущем разделе статьи.

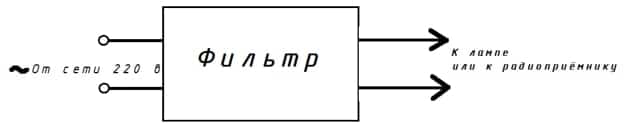

Рассмотрим схему фильтра от помех светодиодных ламп самостоятельной сборки.

На картинке вы видите номиналы всех деталей и компонентов. Диаметр провода для фильтра вы должны рассчитать по формуле, в зависимости от тока потребления устройства.

Мотать в один слой, не перекрещивая провода до заполнения сердечника. Желательно между витками оставить зазор.

Чтобы не заниматься намоткой фильтра вы можете использовать готовый дроссель от блока питания. Его можно найти в компьютерном БП, зарядном для ноутбука, DVD-проигрывателе, музыкальном центре, они расположены на плате блока питания

Обратите внимание и на энергосберегающие люминесцентные лампы – это источник деталей для многих радиолюбителей

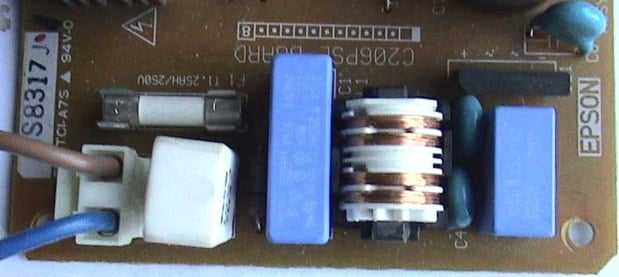

В мощных БП он может выглядеть, как тороидальный дроссель, или катушка, намотанная на ферритовом кольце. Такие фильтры обычно выдерживают тока на 2 и более Ампера.

Выпаяв дроссель, нужно добавить к нему конденсаторы согласно схеме и фильтр будет у вас готов.

Еще более простой вариант – вы можете вырезать кусок платы от добротного блока питания. Выглядит этот участок подобным образом.

Обрезать плату ножовкой по металлу и припаять провода.

Далее нужно установить этот фильтр в корпус вашего светильника, таким образом:

В чём проблема и кто виноват

Проблема заключается в том, что при включении светодиодного освещения выбивает автомат.

С этой проблемой сталкиваются как в жилых помещениях, так и в офисах, магазинах и прочих местах, где установлено много светильников. Причём такое случается, даже если суммарная мощность светильников лежит в пределах нескольких сотен ватт.

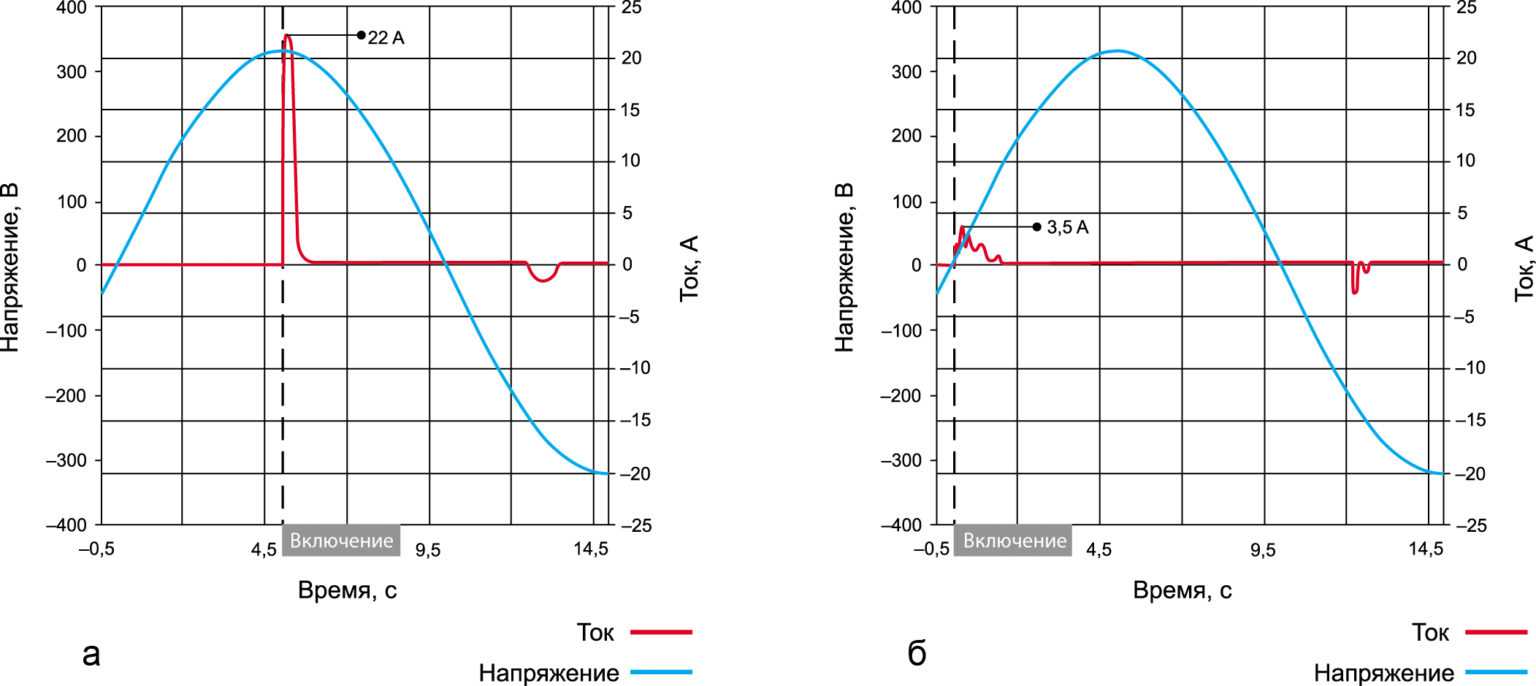

Это связано с тем, что при включении LED-светильников кратковременно (до 500 мкс) протекает пусковой ток в 10…100 раз больше номинального. Он обусловлен особенностям источников питания для светодиодов — драйверов, во входных цепях которых устанавливают диодный мост и фильтрующий (сглаживающий) конденсатор. Скачек тока приводит к тому, что срабатывает электромагнитный расцепитель автоматического выключателя на этой линии.

Решения от радиолюбителей

Решить проблему можно и кустарными методами, любой ток можно ограничить с помощью сопротивления

Неважно что вы будете использовать активное сопротивление или реактивное. То есть можно просто поставить резистор сопротивлением 5-10 Ом последовательно с драйвером, но в результате на нём упадёт какое-то напряжение, соответственно на нём начнёт выделяться мощность в виде тепла

Например, драйвер потребляет 150 миллиампер, резистор вы выбрали на 10 Ом, на нём упадёт 1.5 вольта и выделится 0.25 ватта тепла. Немного, но зачем допускать лишний нагрев в замкнутом пространстве?

Также можно использовать NTC -резисторы — это нелинейные резисторы, сопротивление которых в холодном состоянии большое, а когда они нагреваются, сопротивление снижается. Принцип работы этого решения состоит в том, что когда светильник выключен, резистор холодный и при включении ток будет низким. Резистор начнёт нагреваться от протекающего тока, его сопротивление будет снижаться. Пока конденсатор зарядится сопротивление NTC упадёт до единиц Ом и драйвер сможет работать в нормальном режиме, а падение напряжения на NTC -резисторе будет очень низким.

Именно такое решение успешно используется в большинстве компьютерных блоков питания и других мощных импульсных источников питания.

Есть и другие более сложные предложения от специалистов, но какими бы удачными они были, вопрос к электрикам, как вы представляете размещать самоделку на реальном объекте у заказчика?

Высокочастотные модели

Высокочастотный стабилизатор тока на транзисторе КК20 отличается быстрым процессом преобразования. Происходит это за счет смены полярности на выходе. Частотозадающие конденсаторы устанавливаются в цепи попарно. Фронт импульсов в такой ситуации не должен превышать 2 мкс. В противном случае стабилизатор тока на транзисторе КК20 ждут значительные динамические потери. Насыщение резисторов в цепи может осуществляться при помощи усилителей. В стандартной схеме их предусмотрено не менее трех единиц. Для уменьшения тепловых потерь используются емкостные конденсаторы. Скоростные характеристики ключевого транзистора зависят исключительно от величины делителя.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

1. Со стабилизацией тока.
2. Со стабилизацией напряжения.
3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, – чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Принцип действия полевого транзистора

Полевой транзистор состоит из трех электродов – истока, стока и затвора. Вход заряженных частиц происходит через исток, а выход – через сток. Закрытие или открытие потока частиц осуществляется с помощью затвора, выполняющего функции крана. Заряженные частицы будут течь лишь при условии напряжения, которое должно быть приложено между стоком и истоком. Если напряжение отсутствует, то и тока в канале не будет. Следовательно, чем выше подаваемое напряжение, тем больше открывается кран. За счет этого ток в канале между стоком-истоком увеличивается, а сопротивление канала – уменьшается. Для источников питания предусмотрена работа полевых транзисторов в режиме ключа, обеспечивающая полное открытие или закрытие канала.

Как проверить светодиод мультиметром

Один из способов проверки рабочего состояния светодиодов – тестирование мультиметром. Таким прибором можно диагностировать светодиоды любого исполнения. Перед тем как проверить светодиод тестером, переключатель прибора устанавливают в режиме «прозвонки», а щупы прикладывают к выводам. При замыкании красного щупа на анод, а черного на катод, кристалл должен излучать свет. Если поменять полярность, на дисплее прибора должна отображаться показание «1».

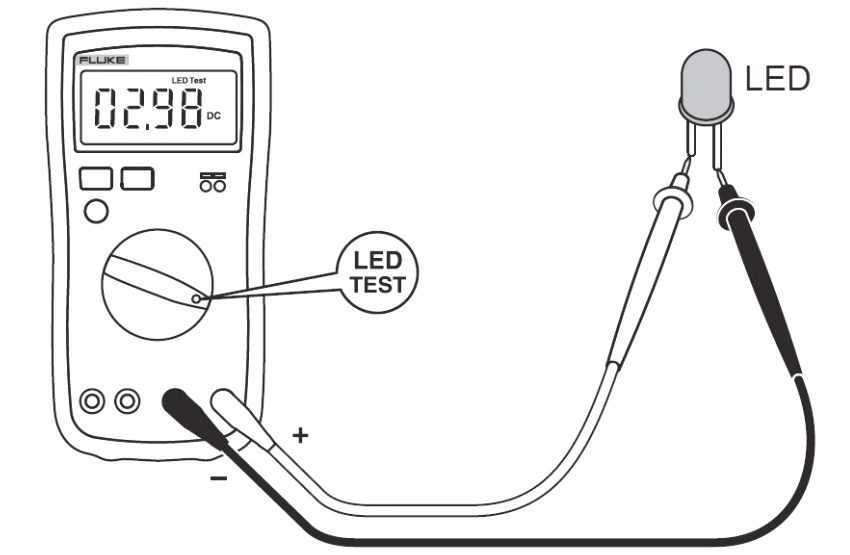

Схема проверки светодиода с помощью цифрового мультиметра

Тестирование LED-приборов можно произвести, не используя щупы. Для этого в отверстия, расположенные в нижнем углу прибора, анод вставляют в отверстие с символом «Е», а катод – с указателем «С». Если светодиод в рабочем состоянии – он должен засветиться. Этот метод тестирования подходит для светодиодов с достаточно длинными контактами, очищенными от припоя. Положение переключателя при таком способе проверки не имеет значения.

Как проверить светодиоды мультиметром, не выпаивая? Для этого необходимо припаять к щупам тестера кусочки от обычной скрепки. В качестве изоляции подойдет текстолитовая прокладка, которая укладывается между проводами, после чего обрабатывается изолентой. На выходе получается своеобразный переходник для подключения щупов. Скрепки хорошо пружинят и надежно фиксируются в разъемах. В таком виде можно подключить щупы к светодиодам, не выпаивая их из схемы.

Какие бывают светодиоды

Светодиод (обозначается СД, СИД, LED в англ.) представляет собой прибор, в основе которого лежит искусственный полупроводниковый кристаллик. При пропускании через него электротока создается явление испускания фотонов, что приводит к свечению. Данное свечение имеет очень узкий диапазон спектра, и цвет его находится в зависимости от материала полупроводника.

Светодиоды вполне могут заменить обычные лампы накаливания

Светодиоды с красным и желтым свечением производят из неорганических полупроводниковых материалов на базе арсенида галлия, зеленые и синие изготавливают на основе индия-галлия-нитрида. Чтобы увеличить яркость светового потока используют различные присадки или применяют метод многослойности, когда слой чистого нитрида алюминия размещают между полупроводниками. В результате образования в одном кристаллике нескольких электронно-дырочных (p-n) переходов, яркость его свечения возрастает.

Различают два типа светодиодов: для индикации и освещения. Первые используют для индикации включения в сеть различных приборов, а также как источники декоративной подсветки. Они представляют собой цветные диоды, помещенные в просвечивающийся корпус, каждый из них имеет четыре вывода. Приборы, излучающие инфракрасный свет, используют в устройствах для удаленного управления приборами (пульт ДУ).

В области освещения используют светодиоды, излучающие белый свет. По цвету различают светодиоды с холодным белым, нейтральным белым и теплым белым свечением. Существует классификация применяемых для освещения светодиодов по способу монтажа. Маркировка светодиода SMD означает, что прибор состоит из алюминиевой или медной подложки, на которой размещен кристаллик диода. Сама подложка располагается в корпусе, контакты которого соединены с контактами светодиода.

Применение светодиодной подсветки в интерьере кухни

Другой тип светодиодов обозначается OCB. В таком приборе на одной плате размещается множество кристаллов, покрытых люминофором. Благодаря такой конструкции достигается большая яркость свечения. Такую технологию используют при производстве светодиодных ламп с большим световым потоком на относительно малой площади. В свою очередь это делает производство светодиодных ламп наиболее доступным и недорогим.

Реальные сроки службы

Относительно срока службы диодных источников света приводятся самые разные цифры, но всегда речь идет о десятках тысяч часов — от 20000 до 50000.

Информацию о предельных сроках эксплуатации светодиодов следует понимать как ориентировочную, так как данные основываются на результатах ускоренных тестов на износ. Такие испытания нельзя признать точными, они осуществляются на уровне отдельных компонентов, а не всего светильника в целом. Опытным же путем — в течение многих лет — проверить реальный срок службы диодных лампочек пока не представляется возможным, так как на рынке они появились меньше двух десятилетий назад.

Несмотря на обещания компаний-производителей, не стоит забывать об отечественных реалиях. Скачки напряжения, некачественная проводка и внезапные отключения электричества — все эти факторы пагубно сказываются на осветительных приборах. Для уличного освещения добавляется еще один негативный момент — погодные условия, которые также сокращают время жизни лампочки.

Напряжение светодиодных ламп

Современные светодиодные лампы, изготавливаемые для домашнего пользования и в целях промышленности, предназначены для переменного напряжения питания 110 ― 220 В. Этот показатель достигается с помощью объединения нескольких чипов. За понижение напряжения и получения постоянного тока в этом случае отвечает драйвер, встраиваемый в каждую лампу.

Сами светодиоды в лампе рассчитаны на более низкое напряжение постоянного типа. В большинстве ламп используются светодиоды SMD 5050 или SMD 2835. В китайских лампах типа Кукуруза используются LED SMD 3014. Все эти светодиоды рассчитаны на рабочее напряжение 2-3,2 В (постоянный ток), более точное значение зависит от излучаемого цвета, падение напряжение также у всех разное, от 1,8 В до 3 В.

Нужно ли учитывать пусковые токи светодиодных светильников?

Сегодня очень интересная тема про пусковые токи светодиодных светильников. Недавно я был удивлен, когда узнал, что у светодиодных светильников очень большие пусковые токи и я решил в этом вопросе разобраться чуть глубже, ну и конечно же, поделиться с вами.

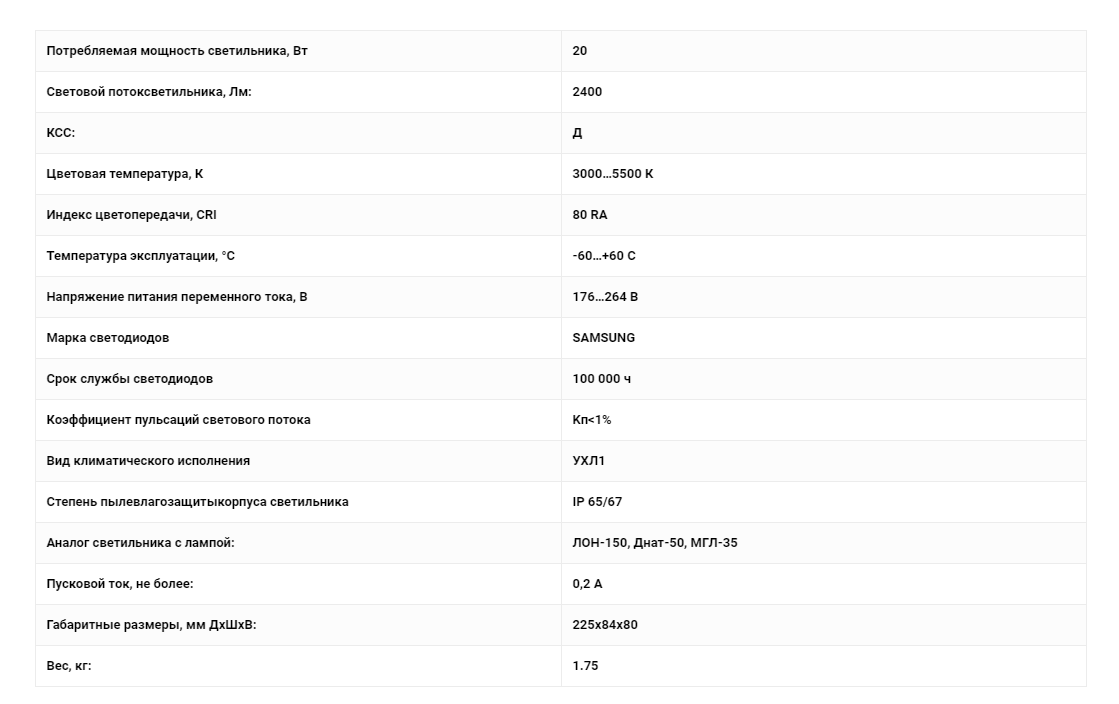

Далеко не каждый производитель в каталоге указывает пусковые токи на светильники.

В каталоге светильника SLICK.PRS ECO LED 45 5000K указан пусковой ток 35 А. Мощность светильника при этом указана 42 Вт.

Недавно на моем канале youtube было видео, где я на примере рассказал, как бы я выполнил рабочее освещение

Я надеялся, что у меня спросят, а как же пусковые токи, автомат С6 разве не сработает? Почему-то на это никто не обратил внимание

Дело в том, что сейчас я вам попытаюсь доказать, что на пусковые токи светодиодных светильников в большинстве случаев можно не обращать внимание

При выборе автоматического выключателя важно знать не только рабочий ток, но и пусковой ток. Но, даже если вам известен пусковой ток, это не значит, что можно правильно выбрать защитный аппарат

Очень важное значение имеет длительность пускового тока

Но, даже если вам известен пусковой ток, это не значит, что можно правильно выбрать защитный аппарат

Очень важное значение имеет длительность пускового тока. При выборе автоматического выключателя важно знать не только рабочий ток, но и пусковой ток

Но, даже если вам известен пусковой ток, это не значит, что можно правильно выбрать защитный аппарат. Очень важное значение имеет длительность пускового тока

При выборе автоматического выключателя важно знать не только рабочий ток, но и пусковой ток. Но, даже если вам известен пусковой ток, это не значит, что можно правильно выбрать защитный аппарат

Очень важное значение имеет длительность пускового тока.

Поскольку, в каталоге я не нашел длительность пускового тока, то задал вопрос производителю.

В этот же день я получил ответ:

Пусковой ток светильника SLICK.PRS ECO LED 45 5000K составляет 35А в течении 3 мкс. Рекомендуемый тип автоматического выключателя: C. На 16A автомат допускается подключать до 50 устройств.

Как видим, пусковой ток данного светильника составляет всего 3 мкс. На мой взгляд, длительность пускового тока всех светильников будет примерно такая.

Давайте займемся математикой и обоснуем все на цифрах.

Расчетный ток одного светильника: 0,2 А.

Расчетный ток 50 светильников: 0,2*50=10 А.

Пусковой ток одного светильника: 35 А.

Пусковой ток 50 светильников: 50*35=1750 А.

Выберем автоматический выключатель с характеристикой С16.

Отношение пускового тока к номинальному току автоматического выключателя: 1750/16=110.

Давайте определим, какая должна быть длительность данного пускового тока, чтобы сработал электромагнитный расцепитель автоматического выключателя С16.

Округлять буду в большую сторону, задавая таким образом задел прочности нашего расчета.

Время-токовая характеристика автоматического выключателя

По графику можно сказать, что пусковой ток должен иметь длительность приблизительно 0,005 с или 5 мс. А это в 100 раз больше (если считать 5 мкс), чем длительность пускового тока нашего светодиодного светильника.

А теперь давайте, проверим, сработает ли автомат, если запас по току будет всего 20%.

Исходные данные: 40 светильников.

Расчетный ток одного светильника: 0,2 А.

Расчетный ток 40 светильников: 0,2*40=8 А.

Пусковой ток одного светильника: 35А.

Пусковой ток 40 светильников: 35*40=1400 А.

Выберем автоматический выключатель с характеристикой С10.

Отношение пускового тока к номинальному току автоматического выключателя: 1400/10=140.

К этому варианту в принципе применим тот же график: пусковой ток должен составлять 0,005 с, чтобы автомат сработал.

Вывод: при выборе светодиодных светильников, пусковые токи практически не влияют на выбор номинального тока автоматического выключателя, если характеристика автоматического выключателя «С», а запас по току составляет не менее 20%. Я же советую запас автоматического выключателя для светодиодных светильников предусматривать 20-40%.

По светильникам, думаю, еще будут статья либо видео на youtube, где расскажу о некоторых особенностях и нюансах, о которых нужно знать при выборе светильников.

Советую почитать:

Распределение однофазных ЭП по фазам

Как посчитать потери мощности и электроэнергии?

Программа учета электроэнергии субабонентов

Чем плох проходной выключатель?

Необходимость переработки

Каким бы долгим не был срок службы, рано или поздно встает вопрос утилизации светодиодных ламп. Тем более, что возможен преждевременный выход из строя 5-10 % приборов.

Вредные вещества при выпуске таких приборов не применяют. Но стекло, пластик (поликарбонат) и алюминий без внимания со стороны утилизаторов могут долгие десятилетия засорять полигоны с твердыми бытовыми отходами. Все перечисленные материалы практически не способны к самостоятельному разложению. А под воздействием прямых солнечных лучей могут разве что треснуть. Также вполне вероятно воспламенение. В целом, вывоз таких осветительных устройств на свалку может привести к возникновению дополнительных проблем. Чтобы избежать этого, надо ответственно подойти к вопросу их вывоза и переработки.

На что влияет пусковой ток

Описываемый нами показатель характеризует еще одну величину АКБ — пусковую мощность.

Данный показатель имеет ключевое значение для регионов с низкими среднегодовыми температурами и холодными зимами.

По мощности источника питания можно судить, насколько батарея может справиться с пуском мотора в критически низких температурах.

Во время испытания используется специальная нагрузка, схожая по своим характеристикам со стартером.

Разряд током производится до тех пор, пока напряжение не опустится до шести вольт. При этом в паспортные данные АКБ вносятся интервалы, при которых осуществлялись измерения и съем показаний.

По времени стартерного разряда можно судить о состоянии аккумуляторной батареи и ее энергетическом запасе (емкости). При этом чем больше номинальная емкость АКБ, тем большее число попыток придеться сделать хозяину для заводки силового узла.

Результаты тестов и балы – таблица 1.

Важно учитывать, что параметр пускового тока может различаться у абсолютно идентичных по внешнему виду АКБ. Как правило, данный параметр зависит от свойств материалов, которые использовались в процессе создания аккумулятора, а также от ряда конструктивных особенностей

Как правило, данный параметр зависит от свойств материалов, которые использовались в процессе создания аккумулятора, а также от ряда конструктивных особенностей.

Так, пусковое значение тока может возрастать в случае роста пористости применяемых свинцовых пластин, повышения их числа, применения ортофосфорной кислоты и так далее.

Результаты тестов – таблица 2.

На практике наибольший пусковой ток выдают АКБ, выпускаемые для дизельных моторов.

К примеру, при емкости в 55 А/ч пусковой ток для бензинового мотора может достигать 255 Ампера. В то время как аналогичная батарея для дизельного мотора — 300 Ампер.

Если во время покупки вы увидели, что при идентичных основных параметрах пусковой ток источника питания больше, то можно смело выбирать данное устройство.

В холодную погоду такой аккумулятор может выручить и позволит без особых сложностей завести мотор.

Результаты тестов – таблица 3.

При этом не нужно бояться, что завышенная величина как-то негативно скажется на оборудовании автомобиля или определенных его параметрах. Все, на что имеет действие параметр пускового тока, так это на надежность пуска.

Как определить ток

Узнать о том, какой номинальный ток имеет светодиод, не используя специальных справочников, не так просто. По внешнему виду, силу тока можно определить по колбе диода: чем она больше, тем больше ток. Если во время проверки вы пересекаете допустимую черту, цвет диода изменится. Например, изначально жёлтый цвет может перейти в белый или синий оттенок.

Современные технологии позволяют дополнять корпус прибора новыми комплектующими. Чаще всего используются гасящие резисторы. Таким способом можно получить светодиод с напряжением 5,12 или 220 В.

Помимо этого, номинальный ток светодиода определяется тем же мультиметром

Когда лампочка загорится, обратите внимание на экран прибора, на нём будет отображено напряжение, зная его и закон Ома, можно без проблем вычислить ток светодиода

Посмотрев видео можно понять, как проверить различные типы светодиодов при помощи мультиметра.

Легко о простом. Сила тока, напряжение и их стабилизация

От напряжения зависит, насколько стремительно электроны движутся по проводнику. Многие страстные любители жёсткого компьютерного разгона увеличивают напряжение ядра центрального процессора, благодаря чему тот начинает функционировать быстрее.

Сила тока – это плотность движения электронов внутри электрического проводника. Данный параметр чрезвычайно важен радиоэлементам, работающим по принципу термоэлектронной вторичной эмиссии, в частности, источникам света. Если площадь поперечного сечения проводника не в состоянии пропустить поток электронов, избыток тока начинает выделяться в виде тепла, вызывая значительный перегрев детали.

Плазменная дуга от высокого напряжения

Для лучшего понимания процесса проанализируем плазменную дугу (на её основе работает электроподжег газовых плит и котлов). При очень высоком напряжении скорость свободных электронов до такой степени велика, что они могут легко «пролетать» расстояние между электродами, формируя плазменный мостик.

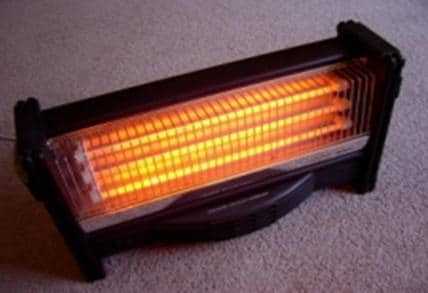

А это электронагреватель. При прохождении через него электронов они передают свою энергию нагревательному элементу. Чем выше сила тока, тем плотнее поток электронов, тем сильнее нагревается термоэлемент.

Для чего необходима стабилизация тока и напряжения

Любой радиоэлектронный компонент, будь то лампочка или центральный процессор компьютера, требует для оптимальной работы чётко лимитированное количество электронов, которое течёт по проводникам.

Поскольку речь в нашей статье идёт о стабилизаторе для светодиодов, о них и поговорим.

При всех своих преимуществах светодиоды имеют один минус – высокая чувствительность к параметрам питания. Даже умеренное превышение силы и напряжения может привести к выгоранию светоизлучающего материала и выходу из строя диода.

Сейчас очень модно переделывать систему освещения автомобиля под LED освещение. Их цветовая температура намного ближе к естественному освещению, чем у ксенона и ламп накаливания, что значительно меньше утомляет водителя при длительных поездках.

Однако это решение требуется особый технический подход. Номинальный ток питания автомобильного LED-диода – 0,1-0,15 мА, а пусковой аккумулятора – сотни ампер. Этого хватит, чтобы выжечь очень много дорогостоящих элементов освещения. Что бы этого избежать используют стабилизатор 12 вольт для светодиодов в авто.

Ампераж в автомобильной сети постоянно меняется. Например, автомобильный кондиционер «кушает» до 30 ампер, при его отключении электроны, «выделенные» на его работу уже не вернутся назад в генератор и аккумулятор, а перераспределятся между остальными электроприборами. Если лампе накаливания, рассчитанной на 1-3 А дополнительные 300 мА роли не сыграют, то диоду с током питания 150 мА несколько таких скачков могут стать фатальными.

Ради гарантии длительной работы автомобильных светодиодов используют стабилизатор тока на lm317 для мощных светодиодов.

Собираем простую лампочку из светодиодов

Прежде чем решиться на сборку светодиодной лампы своими руками, нужно тщательно продумать, где и как будет крепиться и помещаться такая схема. Рассмотрим, какие основные материалы для этого понадобятся, какие варианты корпусов для них можно применить и как выглядит пошагово процесс сборки самодельного светильника.

Материалы для изготовления

Для изготовления светодиодной лампы с заданными характеристиками своими руками потребуются следующие материалы:

1. Светодиоды. Это могут быть как отдельные элементы, например, НК6 с силой тока 100 мА и падением напряжения в 3 В, так и готовые лед-полоски.
2. Диоды-выпрямители или мосты, например, 1N4007.
3. Предохранитель (можно извлечь из цоколя отработанной лампы).
4. Конденсатор, емкостью и величиной напряжения равными лэд-кристаллам в собранной цепочке.
5. Основа для крепления светодиодов. Это может быть пластиковая или картонная конструкция с хорошими электроизолирующими и пожаробезопасными свойствами.
6. Клеящее средство для монтажа диодов к каркасу.

Корпуса для светодиодных приборов

Для максимальной просты и быстроты сборки светодиодной схемы можно использовать следующие варианты корпуса:

1. Цоколь лампы накаливания.
2. Корпус люминесцентного светильника.
3. Галогеновая лампочка.
4. Специально изготовленный каркас.

Использование первого метода предполагает извлечение колбы и спирали, а затем размещение внутри схемы, а снаружи на плате диодных элементов. Собранную конструкцию можно закрутить в любой патрон, однако эстетичность такого светильника будет не на высоте. Поэтому подходит больше для закрытых плафонов.

Что делать, если светодиодный светильник сломался

В наши дни на полках магазинов присутствует огромное количество осветительного оборудования, сделанного с использованием диодов. Стоимость стала доступной, более того – много дешевых вариантов. При всех своих плюсах они ненадежны и выходят из строя очень часто, особенно если есть скачки сетевого напряжения и перебои с подачей электричества.

Часто неисправные детали помогает найти простой визуальный осмотр.

После поломки в первую очередь проверьте оборудование. Если на нем есть следы плавления, скорее всего отремонтировать его не удастся. Также не подлежат восстановлению изделия с физическими повреждениями. Если их уронили или разбили, то проще выбросить светильник, чем чинить его

Важно выключить лампу или люстру при первых признаках нарушения работы, в этом случае вероятность удачного ремонта в разы выше

Можно ли отремонтировать в домашних условиях

Ремонт LED светильников и ламп – работа несложная, если разобраться в особенностях конструкции. Процесс упрощается тем, что устройство у всех разновидностей одинаковое, они состоят из одних и тех же составных частей:

1. Корпус светильника. Несущая часть конструкции, в которой находятся все основные части. Может быть разных форм и размеров, все зависит от модели. Изготавливается чаще всего из пластика, но может быть и металлическим. Если говорить о лампочках, то там есть цоколь из керамики, термостойкого пластика или металла. Типы цоколей бывают разные, все зависит от стандарта.
2. Драйвер. Основной рабочий блок, который отвечает за питание, компенсирует скачки напряжения и преобразует переменный ток в постоянный, подавая его на светодиоды. Есть два варианта – конденсаторные, которые дешевле и используются в бюджетных моделях, и электронные, они надежнее, но дороже. Оборудование рассчитано на температуры от -40 до +70оС, имеет хороший КПД, но при этом является самой уязвимой частью конструкции.
3. Монтажная плата. На ней расположены светодиоды и другие необходимые рабочие узлы. Чаще всего ее изготавливают из алюминия – прочного материала, хорошо отводящего излишки тепла.
4. Диоды дают световой поток. Чем больше их установлено на плате, тем ярче светильник или лампочка. Чаще всего встречаются COB и SMD-чипы.
5. От драйвера к лампочкам идут провода, они могут быть припаяны или подключены клеммами. В зависимости от марки светильника и доступных ему функций к одной лампочке может подходить от 1 до 12 жил.
6. Если люстра с дистанционным управлением, в ней будет антенна, блок управления, регулятор напряжения и модули, отвечающие за автоматическую настройку оборудования.

Типичная конструкция светодиодного светильника с пультом управления.

Комплектация может отличаться. Например, в дешевых лампах ставят бестрансформаторные источники питания конденсаторного типа. Они служат ограничителем тока и напряжения. В идеале лучше найти инструкцию со схемой светильника, обычно она есть на упаковке или листке-вкладыше.
