Как проверить блок питания компьютера на работоспособность

Как проверить блок питания ноутбука? Это просто!

«На зарядку — становись!» – скомандовали вы своему ноутбуку еще пару часов тому назад. И, спустя два часа, с удивлением обнаружили, что воз и ныне там.

Вам уже пора бежать на презентацию, прихватив с собой ноутбук, с которого вы, собственно, и собрались ее запустить, а ноут даже не думал начинать заряжаться. Или думал, но не начал.

Или начал, но не зарядился. В общем, это теперь уже всё равно, и вам совсем не легче от того, что вы так предусмотрительно поставили ваш лэптоп заряжаться заранее. И полегчает вам только тогда, когда выяснится, что шнур вашей зарядки дотягивается до ближайшей розетки в помещении, где запланирована презентация.

Или у вас есть удлинитель, и общими усилиями (шнура адаптера и удлинителя) вы таки дотянетесь до вожделенной розетки. Короче, что-то не так с вашим блоком питания для ноутбука Asus, пока что ни разу вас не подводившего.

Или с зарядкой для ультрабука Dell, который вы только что купили, восхитившись поистине космическим дизайном. Да и от блока питания Lenovo вы такого тоже не ожидали, потому что зарядку приобрели совсем недавно, и для поломок как бы, рановато. В общем, независимо от того, какая у вас марка ноутбука, начнете вы с одного и того же. А именно – с проверки стабильной работы электросети. Попробуйте поставить на зарядку, например, мобильный телефон. Индикатор зарядки тут же побежал вверх, весело перебирая делениями? Значит, с напряжением в сети все в порядке.

Следовательно, проблему с зарядкой аккумулятора нужно искать либо в самом аккумуляторе, либо в блоке питания. Что касается аккумулятора, о неполадках в своей работе он начинает сигналить заранее (например, начиная разряжаться всё быстрее и быстрее). Также батарею ноутбука можно быстренько протестировать какой-нибудь программкой вроде BatteryMark или BatteryEater. Убедившись окончательно, что подвел вас именно блок питания, следует переходить к диагностике и поиску поломки.

Как проверить блок питания с помощью мультиметра

Соответствие всех напряжений, которые вырабатывает питатель, заданным уровням и сохранение их значений при любых нагрузках (если они не превышают возможностей БП) говорят о том, что девайс работоспособен и, скорее всего, исправен. А чтобы их определить, понадобится мультиметр — недорогой компактный прибор, который можно приобрести почти в любом магазине электротоваров.

Мультиметры (тестеры), конечно, бывают разные. Среди них есть дорогостоящие высокоточные модели с массой дополнительных функций, но для наших задач достаточно простого. Для проверки блока питания измерения до тысячных долей Вольт нам ни к чему, хватает десятых и иногда — сотых.

Условия проведения замеров

Измерения напряжений на выходах блока питания следует проводить в условиях, при которых возникает сбой. Если неполадка проявляется в первые секунды и минуты работы ПК, показания прибора нужно снимать сразу после включения. Если при интенсивной работе — для получения достоверных результатов компьютер следует нагрузить, например, тяжелой игрой или предназначенной для этого программой (к примеру, утилитой OCCT, тест Power Supply).

Чтобы отследить изменение питающих напряжений в процессе работы ПК, замеры лучше всего проводить непрерывно на протяжении нескольких минут или десятков минут. Если по каким-то причинам это затруднено, можно делать разовые измерения через определенные временные промежутки.

Результат однократного измерения при плавающей неисправности — часто не показатель, так как в случае нестабильной работы питателя значения напряжений (или одного из них) могут постоянно меняться.

Порядок проведения замеров

Включите компьютер и приведите его в состояние, при котором проявляется неполадка.
Переключите мультиметр в режим измерения постоянного напряжения (значок на панели прибора обведен желтой рамкой). Установите верхний предел шкалы равным 20 V.
Подключите черный щуп к любой металлической площадке на материнской плате, где напряжение равно 0 V (например, возле крепежного отверстия), или к контакту в разъеме, к которому подходит черный провод.
Красный щуп установите в зону измерения (в разъем напротив соответствующего провода). Число, которое вы увидите на дисплее тестера, и есть показатель напряжения в Вольтах.

ПРОГРАММЫ ДЛЯ ПРОВЕРКИ БЛОКА ПИТАНИЯ НА WINDOWS

Для тестирования БП есть несколько программ, позволяющих это сделать из под Windows. Рассмотрим пару из них.

AIDA64 . Программа удобна, но для полнофункционального использования её необходимо приобрести. Впрочем, с некоторыми ограничениями можно использовать и пробную версию.

Запускаем ярлык, в верхней панели выбираем «Сервис» — «Тест стабильности системы»

Далее ставим галочку на «Stress GPU(s)» и подтверждаем свое действия, нажав «Да» в появившемся окне. Тем самым во время нашего теста нагрузка на систему и блок питания будет увеличена за счет задействования в тесте графического процессора.

Запускаем тест, нажав на «Start»

Переходим на вкладку «Statistics»

В этом окне нас интересует «Voltage»

Здесь следует обратить внимание на линии напряжения центрального процессора, 5V, 3,3V и 12V

Чем стабильнее будут показатели столбцах «Minimum» и «Maximum» тем лучше. Явные просадки в показателях будут свидетельствовать о наличии проблем в работе блока питания.

Также стоит обратить внимание на «Cooling Fans» — «Power Supply» — этот параметр показывает скорость оборотов вентилятора блока питания под нагрузкой во время теста. Сама возможность автоматической регулировки оборотов является большим плюсом БП. Для пользователей ноутбуков — иногда во вкладке со статистикой можно увидеть только напряжение процессора

В некоторых случаях это абсолютно нормально, т.к. отображение линий питания в программе зависит от схемотехники материнской платы, наличия тех или иных датчиков и совместимости их с программой. Но на точность отображения динамики напряжения во время теста это не влияет

Для пользователей ноутбуков — иногда во вкладке со статистикой можно увидеть только напряжение процессора. В некоторых случаях это абсолютно нормально, т.к. отображение линий питания в программе зависит от схемотехники материнской платы, наличия тех или иных датчиков и совместимости их с программой. Но на точность отображения динамики напряжения во время теста это не влияет.

OCCT . Рассмотрим вторую программу. У неё есть явное преимущество перед предыдущей — она полностью бесплатна. Открываем и переходим на вкладку, указанную стрелкой

В этой вкладке обращаем внимание на параметры:

Тип тестирования: Авто;
Длительность: от 30 минут до 1 часа;
Версия DirectX: выбираем доступную. Если есть возможность — 11, если нет — 9;
Разрешение: как правило, текущее. Выставляется автоматически, в зависимости от того, какое в данный момент используете;
Ставим галочку на «Полноэкранный режим»
Ставим галочку на «64 бит Linkpack», если у вас 64-разрядная система. Узнать разрядность своей системы можно в свойствах ОС;
Ставим галочку на «Использовать все логические ядра» (в некоторых случаях галочка недоступна, например, если в BIOS заблокированы одно или несколько ядер)

Всё. Можно запускать тест, нажав на кнопку «ON»

По окончании теста откроется окно со скриншотами, где будут подробные графики необходимых нам параметров системы. Проанализировав показания работы блока питания во время теста, мы можем сделать выводы о надежности и стабильности его работы.

Важное замечание

Программа OCCT очень сильно нагружает БП во время теста. Если вы не уверены в качестве своего блока питания, то, возможно, стоит воздержаться от данного теста. Особенно внимательно к этому замечанию стоит отнестись владельцам дешевых китайских блоков питания неизвестного или малоизвестного производителя. Это же и относится к владельцам ноутбуков. Для вас, пожалуй, оптимальным вариантом будет программа AIDA64.

Остались вопросы, предложения или замечания? Свяжитесь с нами и задайте вопрос.

Блок питания – без преувеличения важнейшая из комплектующих. От правильной работы этой составной части компьютера зависит функционирование всех остальных его компонентов. А если блок питания испортился, это может повлечь за собой выход из строя любого из элементов ПК

Поэтому очень важно вовремя выявить его неисправность и устранить ее

Какие методы диагностики компьютерных блоков питания существуют еще

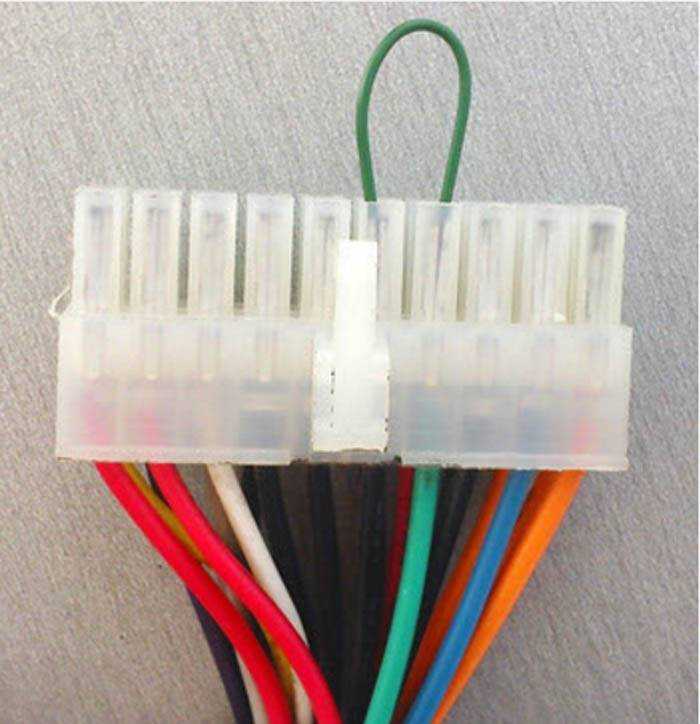

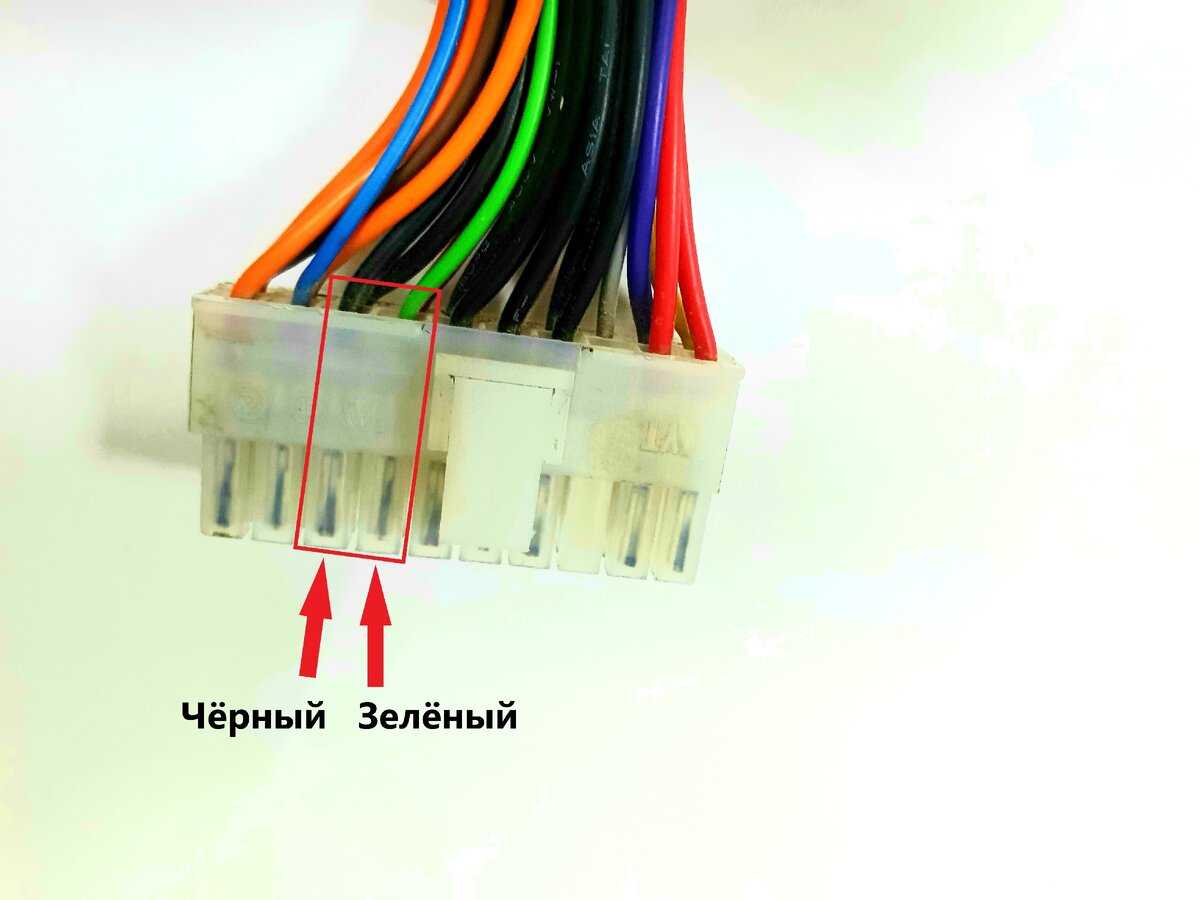

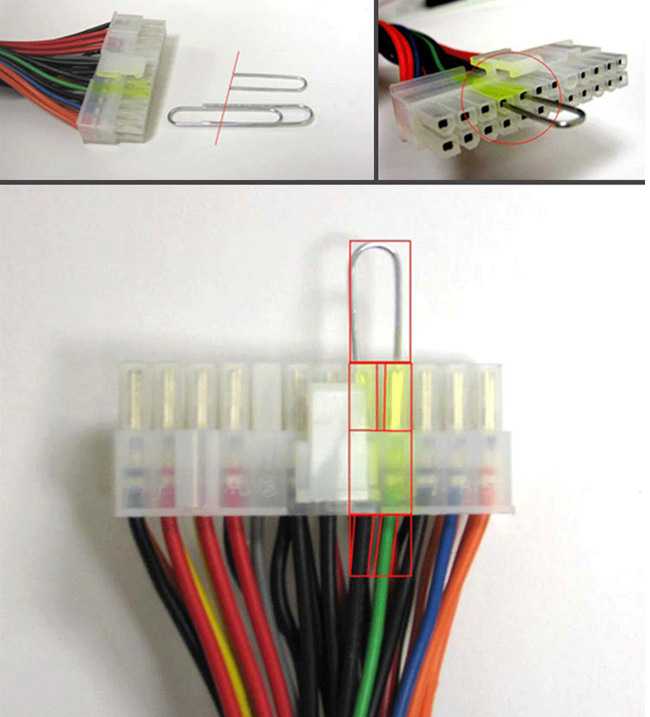

Проверки БП при помощи мультиметра и скрепки достаточно, чтобы выявить его неисправность примерно в 70-80% случаев. Если вы не планируете в дальнейшем заниматься его ремонтом, то этим вполне можно ограничиться. В профессиональной диагностике блоков питания для локализации дефекта используют не только эти, но и другие методики. В том числе:

Проверку пульсаций выходного напряжения с помощью осциллографа. Это довольно дорогостоящий прибор, поэтому вряд-ли кто-то решится его купить для разовой работы.
Разборку, осмотр, проверку напряжений и сопротивлений элементов печатной платы на соответствие нормативам. Без специальной подготовки заниматься этим опасно, так как блоки питания аккумулируют в некоторых частях напряжение бытовой электросети. Случайное касание какого-либо элемента под напряжением может привести к поражению током.
Измерение токов. Проводится с помощью амперметра, встроенного в тестер, который включают в разрыв проверяемой линии. Для создания разрыва обычно выпаивают элементы платы.
Тестирование на стендах со специально подобранным оборудованием в различных режимах работы.

Словом, методов диагностики блоков питания довольно много, но не все они применимы и целесообразны в домашних условиях. Кроме как исследовательских целях, если, конечно, это интересует владельца.

Другие статьи сайта

Стоит ли покупать маленький (мини) компьютер?
Сколько нужно оперативной памяти для комфортной работы за компьютером?
Физическое и виртуальное увеличение оперативной памяти компьютера
Какая нормальная температура процессора? Как ее измерить и при необходимости снизить?

Диагностика мультиметром

Если при визуальном осмотре вы не заметили никаких поломок, то специалисты рекомендуют воспользоваться мультиметром — портативным прибором, с помощью которого можно проверить напряжение. Для этого нужно:

подключить к сети блок питания;
к штекеру адаптера присоединить клеммы вольтметра. Черный провод прикладывается поверх штекера металлическим концом, а красный — вставляется внутрь коннектора;
на приборе установить значение 20. Если тестер показывает 19 V, то с блоком питания все нормально, а если оно не стабилизируется и показывает 0, то блок питания сгорел;
проверяем кабель. К одному и другому концу провода прикладываем черный и красный щупы. Если тестер ничего не показывает, то причина неисправности в шнуре, если слышен звуковой сигнал — с ним все нормально.

Зарядное устройство для ноутбука — это обычный расходный материал, который можно в любой момент поменять. Поэтому не нужно расстраиваться, если починить зарядку не удалось.

Производители рассчитывают, что адаптер прослужит не менее самого ноутбука, но реальная жизнь вносит свои коррективы. Резкий скачок напряжения, ножка стола, острые зубы домашнего питомца могут в мгновение ока превратить источник питания вашего лэптопа в бесполезный кусок пластмассы.

Если вы заметили, что зарядка на ноуте не идет, сразу скопируйте всю важную информацию на внешний диск или флешку. Это обеспечит вам доступ к нужным файлам, даже если зарядка для ноутбука «сядет» и лэптоп будет недоступен некоторое время.

Однако, прежде чем «грешить» на адаптер питания, проверьте напряжение в сети и исправность розетки. Убедившись, что электричество в доме есть, приступайте к осмотру зарядного устройства.

Что питает блок и какие у него есть выходы

Блок питания запитывает следующие компоненты ПК:

материнская плата;
процессор;
твердотельные накопители и жесткие диски;
дисководы;
видеокарты.

Обычно блок питания имеет несколько различных выходов, для каждого из которых у него отдельный провод:

четырех- или восьмипиновый выход для подачи тока на процессор;
двадцати- или двадцатичетырехпиновый выход для питания материнской платы;
Sata-выход;
шести- или восьмипиновый выход для питания видеокарты;
молексы для запитывания различных устройств, например, дополнительного кулера.

Вот так выглядят эти разъемы.

Различные разъемы выхода на блоке питания

Если блок питания неисправен, это можно узнать по следующим внешним признакам:

ПК не включается;
компьютер зависает или выключается;
ПК самостоятельно перезагружается;
блок питания сильно греется.

Тестирование батареи ноутбука

Практически каждый обладатель ноутбука использует устройство не только когда оно подключено к сети, но и работает от встроенной батареи. Такой аккумулятор со временем изнашивается, а иногда требуется определить его состояние. Выполнить тестирование, чтобы узнать подробную информацию о встроенной в ноутбук батарее, можно с помощью стороннего софта или стандартной функции операционной системы Windows. Давайте подробнее рассмотрим эти два метода.

Тестируем батарею ноутбука

Как известно, у каждого аккумулятора есть заявленная емкость, от которой и зависит время его работы. Если рассчитать заявленную емкость и сравнить его с актуальными значениями, то выяснится примерный износ. Необходимо только получить данную характеристику методом проведения тестирования.

Способ 1: Battery Eater

Программа Battery Eater ориентирована на работу с батареями ноутбуков и предоставляет требуемый для этого набор инструментов и функций. Она отлично подойдет, чтобы выполнить тестирование и узнать максимально точное значение износа аккумулятора. От вас требуется выполнить всего несколько действий:

Перейдите на официальный ресурс производителя, скачайте и запустите программу.
Во время запуска вы сразу попадете в главное меню, где требуется активировать значение «Начинать тест при отключении от сети».

Далее нужно вынуть шнур, чтобы ноутбук перешел в работу от батареи. Тестирование начнется автоматически после открытия нового окна.

По завершении вы снова будете перенаправлены в главное окно, где сможете получить информацию об уровне заряда, примерном времени работы и состоянии батареи.

Необходимые сведения находятся в меню «Опции». Здесь отображаются данные о номинальной и максимальной емкости. Сравните их, чтобы определить уровень износа комплектующего.

Подробнее: Программы для калибровки батареи ноутбука

Способ 2: Стандартное средство Windows

Если нет желания скачивать дополнительное программное обеспечение, для тестирования подойдет и встроенное средство операционной системы Windows. Чтобы запустить диагностику и получить результаты, просто следуйте данной инструкции:

Откройте «Пуск», в строке поиска впишите cmd, нажмите на утилиту ПКМ и выберите «Запуск от имени администратора».

В открывшемся окне задайте следующий параметр и нажмите Enter:

powercfg.exe -energy -output c:
eport.html

Вы будете уведомлены о завершении тестирования. Далее требуется перейти на системный раздел жесткого диска, куда и были сохранены результаты диагностики. Откройте «Мой компьютер» и выберите соответствующий раздел.

В нем найдите файл с именем «report» и запустите его.

Он откроется через браузер, который был установлен по умолчанию. Вам необходимо переместиться вниз окна и найти там раздел «Батарея: сведения о батарее». Здесь вы найдете информацию о расчетной мощности и последней полной зарядке. Сравните эти два числа и получите примерное значение износа аккумулятора.

Как видите, в проведении тестирования батареи ноутбука нет ничего сложного. Рассмотренные выше два метода являются легкими, справится с ними даже неопытный пользователь. Вам достаточно лишь выбрать наиболее подходящий способ и следовать приведенной инструкции, тогда вы получите точные значения мощностей аккумулятора и сможете рассчитать ее износ.

Мы рады, что смогли помочь Вам в решении проблемы.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Что такое мультиметры?

Мультиметры представляют собой специальные приборы, улавливающие электрический ток и считывающие информацию о его силе, напряжении и сопротивлении. Существуют различные модели устройств, отличающихся по способу применения и точности получаемых данных. Его также называют тестером, поскольку проверки заключается в тестировании пропускного электрического сигнала по проводам и основным элементам электрической цепи, участвующей в обеспечении работы всего оборудования.

Важно! Обычно данный метод применяется при отсутствии внешних повреждений после диагностики. Если вы столкнулись с проблемой при функционировании ноутбука, такой способ поможет выявить источник неисправностей

Ключевые характеристики БП

Наличие надёжного и качественного блока в компьютере максимально важно для каждого компонента системы. В таком случае бесперебойная и безошибочная работа компьютера будет обеспечена

Что же такое блок питания и почему так важна проверка блока питания компьютера?

Компьютерный блок питания (БП) – вторичный источник, который оснащает компьютер электричеством. Его главное предназначение заключается в том, что электропитание проходит к узлам компьютера в виде постоянного тока, а сетевое напряжение преобразовывается до необходимых показателей.

Функциональная особенность БП основывается в стабилизации и защите от небольших нарушений основного напряжения. Также БП принимает участие в охлаждении элементов системы машины

Поэтому так важно проводить диагностику этого компонента, который является практически важнейшей деталью компьютера любого вида. Поскольку неисправность в работе БП негативно сказывается на всём устройстве

Существуют специальные стандарты, которым должен соответствовать установленный на компьютере БП. В первую очередь, он должен нормально работать при напряжении для сети 220 v – 180-264 v, частота подходит 47-63 герца. Блок должен выносить внезапные отключения от источника тока

При выборе БП следует также обратить внимание на разъёмы, которые делятся на такие:

снабжение ведущих устройств HDD и SSD;
снабжение материнки;
снабжение графического адаптера GPU;
снабжение процессора CPU.

Определение разъемов от блока питания

БП имеют коэффициент полезного действия (КПД) – размер энергии, которая питает компьютер. Высокий показатель КПД имеет ряд преимуществ. Среди них – минимальное потребление электричества; небольшой шум, так как работает на оборотах пониже; более продолжительный срок эксплуатации, ведь температуры низкие, перегрев не наступает; меньший нагрев за счёт уменьшения тепла, которое нужно рассеять и пр. Как следствие остальные элементы системы получают «качественный корм», а значит, и весь компьютер работает слаженно и долговечно.

Окончательно определиться с моделью БП поможет калькулятор мощности, который помогает высчитать мощность БП. Можно просчитать это и собственноручно. Для этого нужно знать приблизительные показатели потребления тока различными элементами персонального компьютера (ПК). Мы уже писали подробно, о том Как рассчитать мощность блока питания для компьютера.

В таблице приведены примерные варианты потребления.

Название комплектующих ПК	Примерный показатель потребления электричества, Вт
Модуль памяти	5
Процессор в зависимости от уровня TDP в спецификациях	35-100
Материнская плата	50
Вентилятор	0,5-5
SSD	>10
HDD и оптический привод	15-20
Графический адаптер	Показатели в спецификациях

Если подсчёты соответствуют 250 Вт, то лучше взять с резервом – 400-500Вт.

Проверка выходного напряжения блока питания

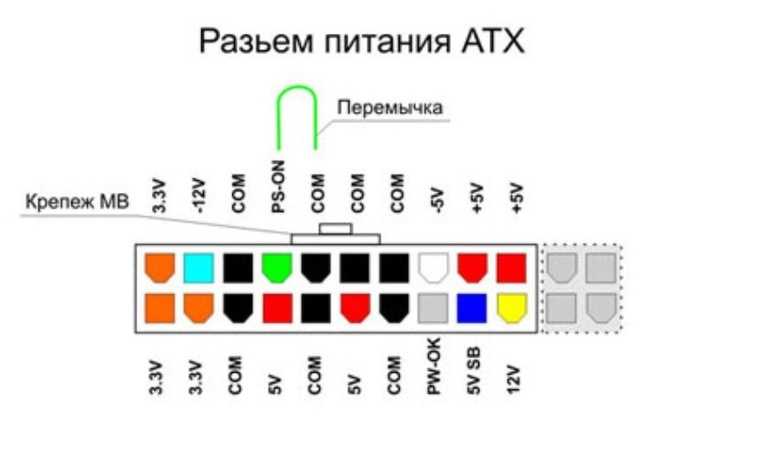

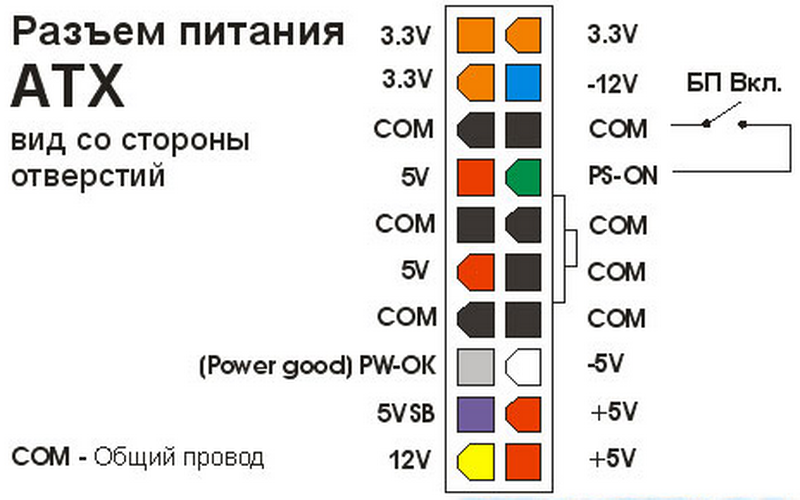

На выходном разъёме 24 pin используются провода различного цвета. На каждом из них должно быть строго определённое напряжение:

на голубом −12 В;
оранжевом +3.3 В;
жёлтом +12 В;
сером +5 В;
красном +5 В;
белом -5 В;
фиолетовом +5 В;
черный провод — это земля.

Каждый провод необходимо проверить для того, чтобы убедиться в том, что используется правильное напряжение. Здесь приведены наиболее распространённые значения. В зависимости от производителя и модели БП они могут отличаться. Перед тем как приступить к проверке, необходимо ознакомиться с технической документацией.

Чтобы выполнить проверку блока питания мультиметром, необходимо сделать такие действия:

Включить компьютер. Он должен быть собран в соответствии с обычной комплектацией. Нужно подождать 30 минут для того, чтобы блок питания прогрелся в достаточной степени.
Далее необходимо запустить на компьютере приложение, которое его загрузит практически полностью, например, тестовую программу или игру. Этот шаг позволит проверить мощность БП, достаточно ли ее будет для полноценного обеспечения энергией компьютера.
Нужно подготовить для работы мультиметр. Переключатель режимов следует установить в положение, соответствующее проверке постоянного напряжения. Это необходимо для того, чтобы проверить выходные характеристики устройства.
Нужно выбрать тот диапазон измерения, где указано 20 В. Он подойдёт для всех проводимых измерений выходного напряжения.
Чёрный щуп требуется подключить к чёрному проводу, который соответствует земле. Красный подсоединить к тому цветному проводу, напряжение на котором нужно измерить. Таким образом, проверка напряжения производится по отношению к нулю.
При проверке используемых в БП микросхем, например, ШИМ-контроллера, потребуются специальные навыки. Эту часть работы лучше доверить специалистам.
Теперь необходимо увидеть показания прибора. Например, если измеряется напряжение на жёлтом проводе, то известно, что его номинал должен быть равен +12 В. Если значение, показанное мультиметром отклоняется не больше, чем на 5 %, то этот выход работает исправно. Если же измерение показало 9 В, то БП неисправен.

Напряжение нужно измерить на всех выходных проводах. Если его отклонение не превосходит 5%, можно быть уверенным в исправности блока питания.

Другие способы тестирования

Существует еще несколько вариантов, которые можно использовать на разных моделях и в разных операционных системах. Например, приложение BatteryInfoView используется в онлайн-режиме, определяет техническое состояние аккумулятора. Минусом программы является ее неспособность анализировать ноутбук, находящийся на зарядке, но не способный функционировать автономно. То есть если гаджет без зарядного устройства мгновенно отключается, значит, есть вероятность, что приложение не сможет завершить тестирование.

Как же использовать приложение:

Приложение делит один показатель на другой и умножает эту цифру на сто. Так получается средний результат износа. Для более полного и четкого анализа программа должна работать от двух до трех циклов «жизни» ноутбука.

Существует еще одно приложение — контроллер заряда и состояния BatteryMark.Ru. Тестер обладает большими возможностями по сравнению с предыдущим. Для работы с программой следует скачать архив с программой с официального сайта и запустить одноименный файл. Перед пользователем появится окно с изображением графика, на котором будут появляться данные об использовании батареи за определенный промежуток времени. Нужно поднять заряд до 100 %, а после вытащить кабель питания.

Находим «Старт» в нижнем углу, кликаем по нему. Приложению понадобится 10 минут для заполнения данных графика, но они могут быть неточными из-за функции ускоренного режима проверки, отключить ее можно во вкладке «Опции».

Можно спокойно работать на протяжении полутора часов, а потом нужно проанализировать данные. Допустим, если при падении заряда наполовину и дальнейшем молниеносном разряжении мини-компьютера хватило всего на полтора часа — значит, батарея сильно изношена. Чем равномернее разряжается ноутбук на протяжении всего времени, тем лучше его техническое состояние.

Ноутбук не заряжается

Если ноутбук перестал заряжаться, то нужно выполнить следующие действия:

проверить, есть ли в сети напряжение. После проверить исправность розетки, к которой подключается ноутбук. Для этого подключите к ней какое-нибудь электрическое устройство: фен, утюг или зарядное от смартфона. Также одновременно ноутбук подключите к другой розетке. Если с розетками все в порядке, то проблема в зарядном устройстве.
проверить, работает ли аккумулятор ноутбука. Для этого он вынимается из устройства, а само устройство подключается к сети. Если ноутбук включился, на рабочем столе показана работа от сети, то проблем с блоком питания нет. Причина неисправности — батарея.

Диагностика мультиметром

подключить к сети блок питания;
к штекеру адаптера присоединить клеммы вольтметра. Черный провод прикладывается поверх штекера металлическим концом, а красный — вставляется внутрь коннектора;
на приборе установить значение 20. Если тестер показывает 19 V, то с блоком питания все нормально, а если оно не стабилизируется и показывает 0, то блок питания сгорел;
проверяем кабель. К одному и другому концу провода прикладываем черный и красный щупы. Если тестер ничего не показывает, то причина неисправности в шнуре, если слышен звуковой сигнал — с ним все нормально.
