Последовательность действий
1-й шаг. Снимаем минусовую клемму, предварительно ослабив гайку и разогнув зажим отверткой.
2-й шаг. Проделываем тоже самое с плюсовой клеммой.
3-й шаг. Мелкой наждачкой зачищаем контактные поверхности клемм и зажимов.
4-й шаг. Тщательно протираем поверхности от металлической пыли и других загрязнений.
5-й шаг. Одеваем на клеммы войлочные прокладки, пропитанные смазкой
Это особенно важно, если окисление уже началось
6-й шаг. Смазываем контактные поверхности смазкой Циатим-221.
7-й шаг. Заменяем в зажимах четырехгранный болт на обычный с шестигранной головкой и затягиваем при помощи двух ключей (сначала одеваем плюсовой зажим, затем минусовой).
Ёмкость батареи
Как и в любой другой батарее – например, в источниках питания смартфонов или ноутбуков -ёмкость аккумулятора означает тот объём энергии, который он способен накапливать, хранить и отдавать. И измеряется она также в Ампер/часах.
Но есть нюанс: в отличие от тех же телефонов, машина не всегда работает от аккумулятора (если у вас, конечно, не электромобиль). И гоняться за большим объёмом, чем нужно вашей машине, попросту не имеет смысла: вы потратите больше денег на саму батарею, а в результате, скорее всего, получите постоянный недозаряд, что на здоровье аккума скажется далеко не лучшим образом.
Рекомендация №3: Если ваш автомобиль с завода оснащается аккумулятором ёмкостью, к примеру, 62 А/ч, и вы не вносили в него серьёзных изменений вроде установки мощной акустики и более производительного генератора – выбирайте батарею ёмкостью 62 А/ч или близкую к этому параметру. Если есть желание потратить больше денег – лучше купите батарею той же ёмкости, но с большим пусковым током или, например, гелевый аккумулятор вместо батареи с жидким электролитом. Это принесёт вам реальную и ощутимую пользу.
Разумеется, небольшие отклонения от паспортных данных допустимы. К примеру, если позволяет посадочное место, вместо аккумулятора ёмкостью 38 А/ч можно установить аналоги ёмкостью до 45 А/ч, вместо 55 А/ч – аналоги от 52 до 60 А/ч, вместо 75 – ближайшие по ёмкости модели и так далее. Небольшие отклонения допустимы, однако пытаться воткнуть вместо 52 А/ч все 75 А/ч – не стоит.
Что делать если машина не завелась
В случае, если двигатель не запустился по причине плохого запуска стартера, следует проверить качество контактов на клеммах АКБ, вновь их зачистить и соединить. Если это не помогает, проверить соединение минусовой клеммы с кузовом автомобиля, станиной двигателя. Возможно, во время демонтажных либо монтажных работ ослабились контакты в местах этих соединений.
Такая ситуация возможна, если в машину установлен аккумулятор меньшей емкости либо с большим сроком эксплуатации. В такой ситуации следует заменить АКБ на новый.
Отказ запуска двигателя возможен по причине программных сбоев электроники авто, связанных с разрядом или отключением аккумуляторной батареи. В этом случае можно попробовать снять отрицательную клемму АКБ минут на 15 – 20, затем вновь подключить.
Если замена аккумулятора связана с длительной автостоянкой либо разрядом батареи в результате оставления зажигания во включенном положении, возможны сбои в системе иммобилайзера. В такой ситуации без помощи специалиста запуск двигателя произвести крайне сложно.
Отказ запуска может быть связан со срабатыванием автосигнализации во внештатном режиме. Можно попробовать ее перезапустить согласно инструкции.
Маркировка АКБ для легковых автомобилей
Вся необходимая информация наносится на корпус аккумулятора в соответствии стандарту. Российский, европейский и азиатский способ обозначения параметров отличаются. Приведем расшифровку маркировка АКБ разными производителями.
Маркировка аккумуляторов в России
В России маркировка автомобильных аккумуляторов происходит по ГОСТ 959-91. Первое число показывает количество банок, соединенных последовательно. Если автомобиль должен иметь батарею с выходным напряжением 12 В, элементов 6. Буквы обозначают тип АКБ – СТ – стартовый. Следующие цифры обозначают емкость – оптимально от 55 А-ч. буквы после цифр означают дополнительные сведения:
- «З» – батарея залита электролитом, заряжена;
- «Э» – корпус эбонитовый;
- «Т» – корпус выполнен из термопласта.
Европейский стандарт маркировки АКБ
Европейские производители пользуются стандартом DIN (пятизначным)и FLT (девятизначным). Первые 3 цифры обозначают емкость аккумулятора, если вычесть 500. В пятизначном коде 2 цифры обозначают тип аккумулятора и его особенности. В девятизначном коде первые 3 цифры обозначают емкость, 3 последующих – конструктивные особенности, 3 крайних – 0,1 тока холодной прокрутки.
Маркировка АКБ из Японии и Кореи
Расшифровка маркировки аккумулятора из азиатских стран ведется по японскому стандарту JIS D 5301 “Lead-acid starter batteries”. Запечатанные необслуживаемые батареи здесь обозначены SMF. На картинке приведен пример обозначения аккумулятора Rocket SMF 85D26L. По европейской градации емкость этого АКБ 80 А-ч, резервная емкость 130 минут.
Американский стандарт маркировки АКБ
Маркировка американских АКБ для автомобилей соответствует стандарту SAE J537 (Society of Automotive Engineers). Код шестизначный. Первой указывается тип батареи – А, потом размер корпуса и полярность. Последние 3 цифры обозначают ток холодной прокрутки.
Мало расшифровать маркировку АКБ, необходимо знать взаимозависимость величин, указанных на этикетке. Главное, нужно правильно определить пусковой ток, чтобы сравнить приборы. При емкости аккумулятора до 90 А-ч, можно воспользоваться соотношением: ток SAE = 1.7*ток DIN
Как правильно поставить аккумулятор на машину
Для того чтобы установить аккумулятор в автомобиль, высокой квалификации от автовладельца не требуется. В любом случае этой операции предшествует снятие батареи. Как правило, в современных авто АКБ устанавливается на специальную площадку, которая располагается в одном из углов моторного отсека.
Перед снятием необходимо выключить зажигание, желательно вытащить ключ. Переходим в подкапотное пространство. К аккумулятору подведено два провода, при этом одна из клемм – чёрного цвета, положительный вывод обычно окрашивается в красный цвет. Сначала нужно снять минусовый чёрный провод, именуемый массой, и только затем – провод, идущий на плюс. Такая последовательность действий позволяет избежать случайного короткого замыкания, которое может случиться, если первым снимать провод с положительной клеммы.
В большинстве случаев для ослабления крепления используется ключ на 10, если провод прикипел к клемме, нужно его с усилием пошатать. Не забудьте открутить болты прижимной планки, которая может иметь нижнее или верхнее расположение.
Сама батарея ёмкостью 55–60 А*час весит порядка 15 кг, это достаточно большой вес.
Установка АКБ производится в обратном порядке, но сначала желательно очистить площадку от различного мусора, возможно – протереть от грязи.
Обратный порядок означает, что сначала плюсовой провод набрасывается на положительную (красную) клемму, а затем присоединяется минусовой провод.
Основная причина окисления клемм аккумулятора
Обратите внимание, что происходит с клеммой, когда мы затягиваем зажим – она шатается. Если подобные манипуляции производить довольно часто, то в результате такого расшатывания,..
со временем между свинцовой клеммой и пластиковым корпусом появляется микротрещина, которая может быть не видна невооруженным глазом
Если подобные манипуляции производить довольно часто, то в результате такого расшатывания,… со временем между свинцовой клеммой и пластиковым корпусом появляется микротрещина, которая может быть не видна невооруженным глазом.
В результате такой разгерметизации, через образовавшуюся трещину на поверхность начинает выходить электролит или раствор серной кислоты. Вступая в электрохимическую реакцию с металлической поверхностью самой клеммы и зажима, кислота образует оксиды металла в виде кристаллов или бархатистого налета, как показано на втором изображении выше.
Именно кислота является первопричиной образования окислов на клеммах. В интернете можно встретить множество публикаций, объясняющих причины образования окислов – это и плохой контакт, и замыкание одной из банок аккумулятора, глубокий разряд и тому подобное. Все эти причины вторичны. Они лишь влияют на интенсивность образования окислов, но первопричиной остается выступающая на поверхность серная кислота. Поэтому…. наша задача, при обслуживании аккумулятора, не допустить расшатывания клемм
На что нужно обратить внимание?
Тип корпуса
Аккумуляторы могут выполняться в двух вариантах корпусов: европейском
иазиатском . Различия между ними до смешного минимальны: у «европейцев» клеммы утоплены в корпус, а у «азиатов» – выступают над ним.
С одной стороны, установить «европейца» в посадочное место «азиата» теоретически возможно. С другой стороны – а оно вам надо? «Доработанное напильником» крепление не обеспечит такой же надёжной фиксации, как заводское – разве что вы сделаете полный кастом. Да и зафиксировать клеммы при этом может оказаться сложно.
Рекомендация №5:
Не стоит создавать себе проблемы на ровном месте. Если ваш автомобиль предполагает использование аккумулятора «азиатского» типа – такой аккумулятор и выбирайте. А жажду создания кастомных деталей всегда можно реализовать в более благодарной области, нежели крепления аккумуляторной батареи.
Последствия
Плохой контакт на клеммах АКБ ведет к снижению эффективности работы всех электрических систем автомобиля.
Самая частая проблема – это быстрая разрядка аккумулятора
при продолжительной стоянке. В какой-то момент автомобиль может просто не завестись. С плохим контактом так же связано и плохое срабатывание стартера при запуске.
Окисление контактной пары
. Образование белого налета на клеммах и электродах аккумулятора – это последствия окисления, которое возникает от плохого контакта. Вследствие чего возникают проблемы с зарядкой аккумулятора на ходу и его быстрая разрядка на стоянке.
Увеличение нагрузки на высоковольтные провода
. Это может привести к отгоранию провода или к пожару (многие зимой накрывают двигатель горючими тканями).
Вред для электрооборудования автомобиля
. Во время пуска двигателя возникают скачки напряжения, которые негативно сказываются на приборах и могут вывести их из строя.
Полярность, форма и габариты
Перед тем, как заказывать компоненты, необходимо уточнить, для какого именно электрода они предназначены. Отрицательные и положительные клеммы часто различаются по конструкции и не взаимозаменяемы. Это необходимо учитывать.
Также обратите внимание на расположение «полюсов» на АКБ
- На отечественных автомобилях «плюс», как правило, находится слева, а «минус» – справа.
- На иномарках предусмотрено обратное расположение.
Кроме того, важным будет и место установки. На европейских и азиатских машинах используют батареи с верхним расположением электродов, а на американских – с боковым. Это накладывает отпечаток на конструкцию клемм. Стандартные изделия, которые часто используют в России, не подойдут для а/м из США: они просто не удержатся на месте.
Также учтите форму и размеры электродов на самом АКБ. Стандартный вариант – конусообразные выводы с «плюсом» чуть большего диаметра. Для таких батарей подойдут классические клеммы. Есть и иные решения:

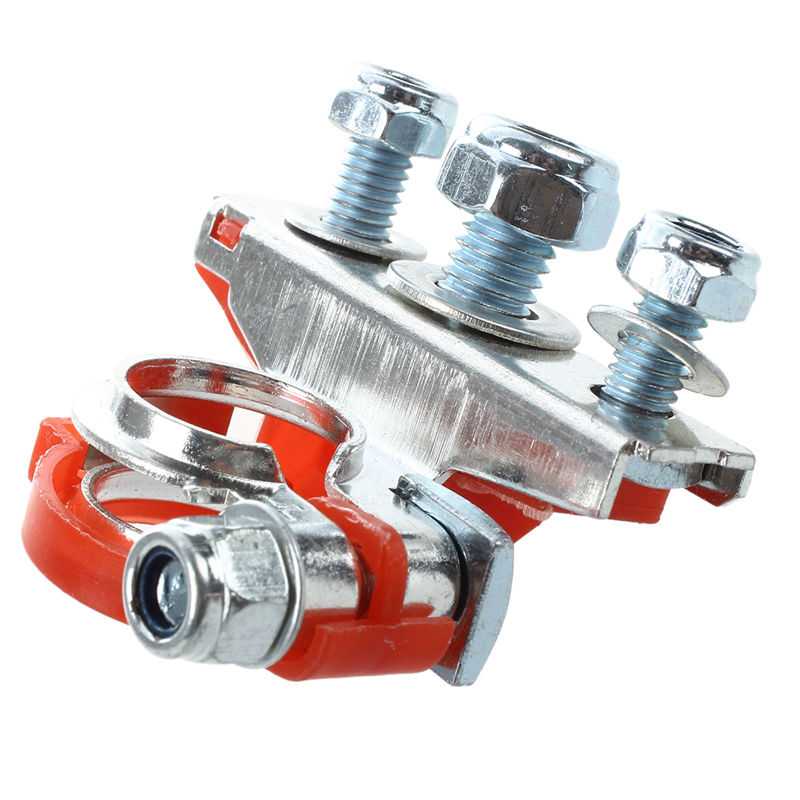

- выводы под болт (как правило, используются в грузовиках);
- под винт (применяются в моделях, изготовленных для рынка США).
Классические электроды в форме конуса могут иметь обычные размеры («масса» – на 17,8 мм, а «плюс» – на 19,5 мм), а также японские (на 11,1 и 12,7 мм соответственно).
Если при покупке АКБ оказалось, что имеющиеся клеммы не подходят по форме или габаритам к выводам, проще всего заменить их. Это дешевле, чем разбирать или покупать новый аккумулятор. Но в отдельных случаях можно установить новые электроды.
Еще один вариант решения проблемы – специальные переходники, которые позволят закрепить проводящие ток элементы на АКБ.
Необходимый инструмент
Всего понадобится два ключа:
- На 10 для затягивания зажимных разъемов.
- На 13 или на 14 (в зависимости от конструкции автомобиля) – для затяжки крепления аккумулятора.
Лучше использовать не рожковые ключи, а накидные или трубчатые («головки»). У обычных ключей усилие на гайку или головку болта передается только по двум поверхностям. При затрудненном отворачивании или затягивании (а вероятность этого существует, так как метизы эксплуатируются во влажных и жарких условиях) существует риск повредить гайку или болт. Это выльется в определенную проблему.
Также надо иметь в виду, что при европейском способе фиксации АКБ понадобится длинный трубчатый ключ, так как крепление производится за «юбку» в нижней части АКБ, куда еще надо дотянуться.

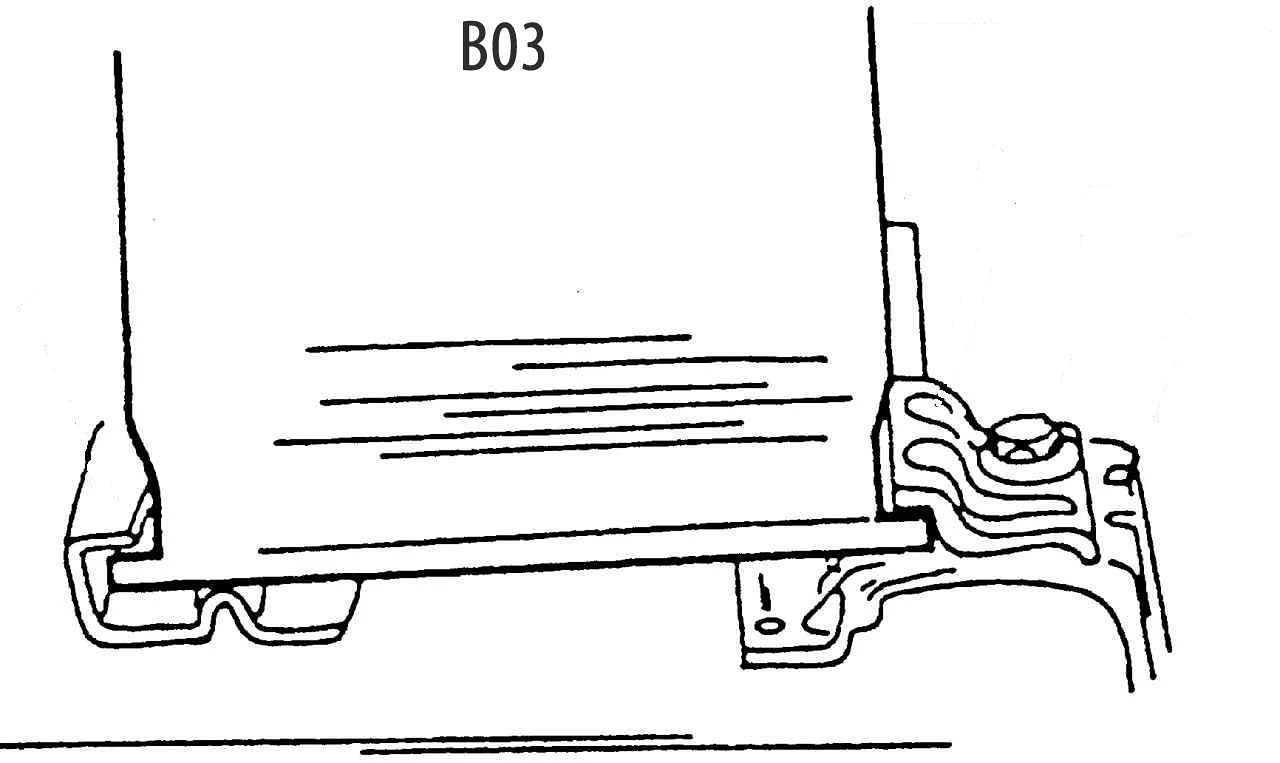

Крепление батареи за нижний выступ.
Установка АКБ в машину
Обратная процедура, а именно, правильное подключение аккумулятора к автомобилю после выполненных работ или в случае его замены новым агрегатом, требует также соблюдения регламента
Первое, что стоит учитывать исполнителю работ, при установке АКБ в штатное посадочное место – её полярность: важно правильно поставить аккумулятор в машину, чтобы плюсовая «сторона» батареи соответствовала плюсовому проводу. Стоит отметить, что подсоединить аккумулятор, если он установлен несоответствующим образом не получится, так как минусовая клемма значительно меньше плюсового стыковочного механизма, однако, некорректная начальная установка – это ненужная и нерациональная трата драгоценного времени и сил
После установки батареи важно её надёжно зафиксировать штатными крепёжными элементами, что исключит вероятность повреждения АКБ в процессе эксплуатации машины, при совершении резких манёвров или преодолении участков дорог с неровным покрытием. Дальше остаётся только выяснить, как подключить аккумулятор к автомобилю, а именно, в какой последовательности правильно одевать клеммы на контакты АКБ, чтобы не спровоцировать замыкание проводки, и завершить процесс установки батареи корректно
Правильно будет изначально одеть «плюсовую» клемму на соответственный контакт батареи, и затянуть его плотно крепёжной гайкой, и только после этого подсоединить аналогично минусовую клемму. На этом технические работы по замене аккумулятора на автомобиле можно считать завершёнными, остаётся только восстановить бортовые настройки машины
Дальше остаётся только выяснить, как подключить аккумулятор к автомобилю, а именно, в какой последовательности правильно одевать клеммы на контакты АКБ, чтобы не спровоцировать замыкание проводки, и завершить процесс установки батареи корректно. Правильно будет изначально одеть «плюсовую» клемму на соответственный контакт батареи, и затянуть его плотно крепёжной гайкой, и только после этого подсоединить аналогично минусовую клемму. На этом технические работы по замене аккумулятора на автомобиле можно считать завершёнными, остаётся только восстановить бортовые настройки машины.
И ещё один совет: прежде чем подсоединить клеммы, их контактные поверхности правильно будет смазать антикоррозийным веществом или маслом, предназначенным для обработки электрических соединений. Процедура необходима для исключения вероятности появления налёта на поверхностях, и облегчения снятия клемм при возникновении повторной потребности заменить или снять перед обслуживанием АКБ или автомобиля аккумулятор в дальнейшем.

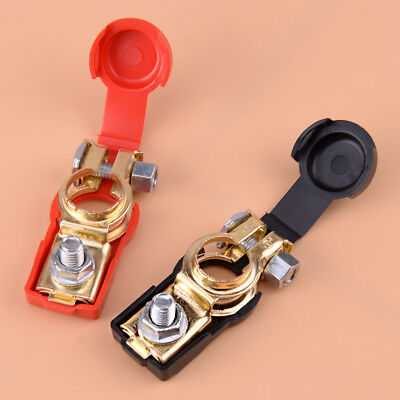

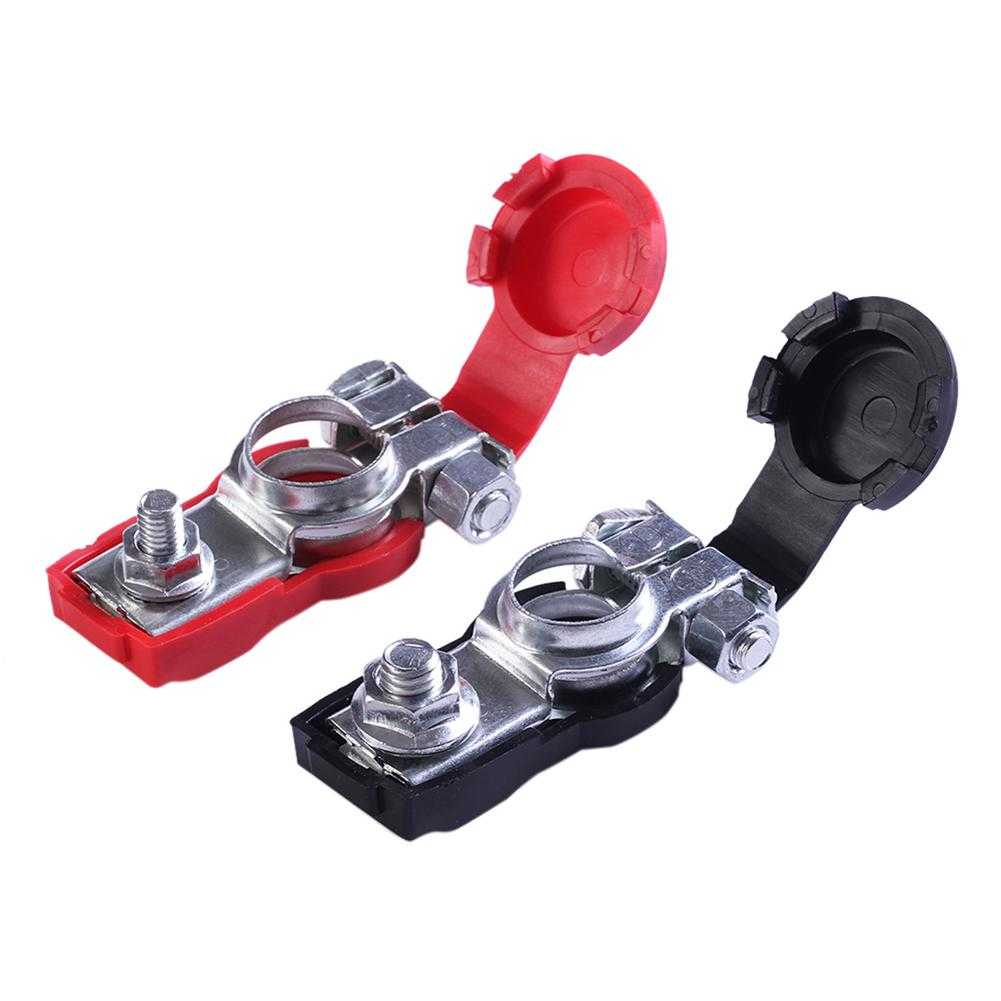

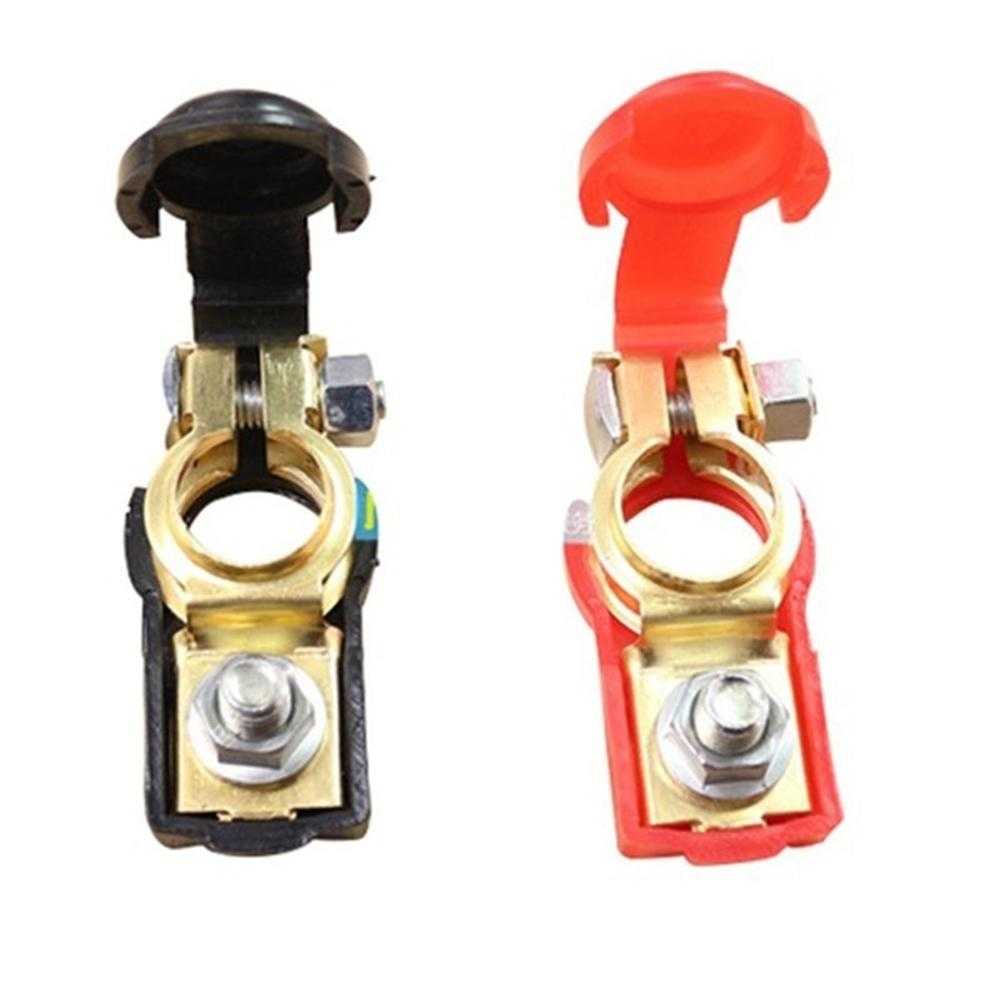

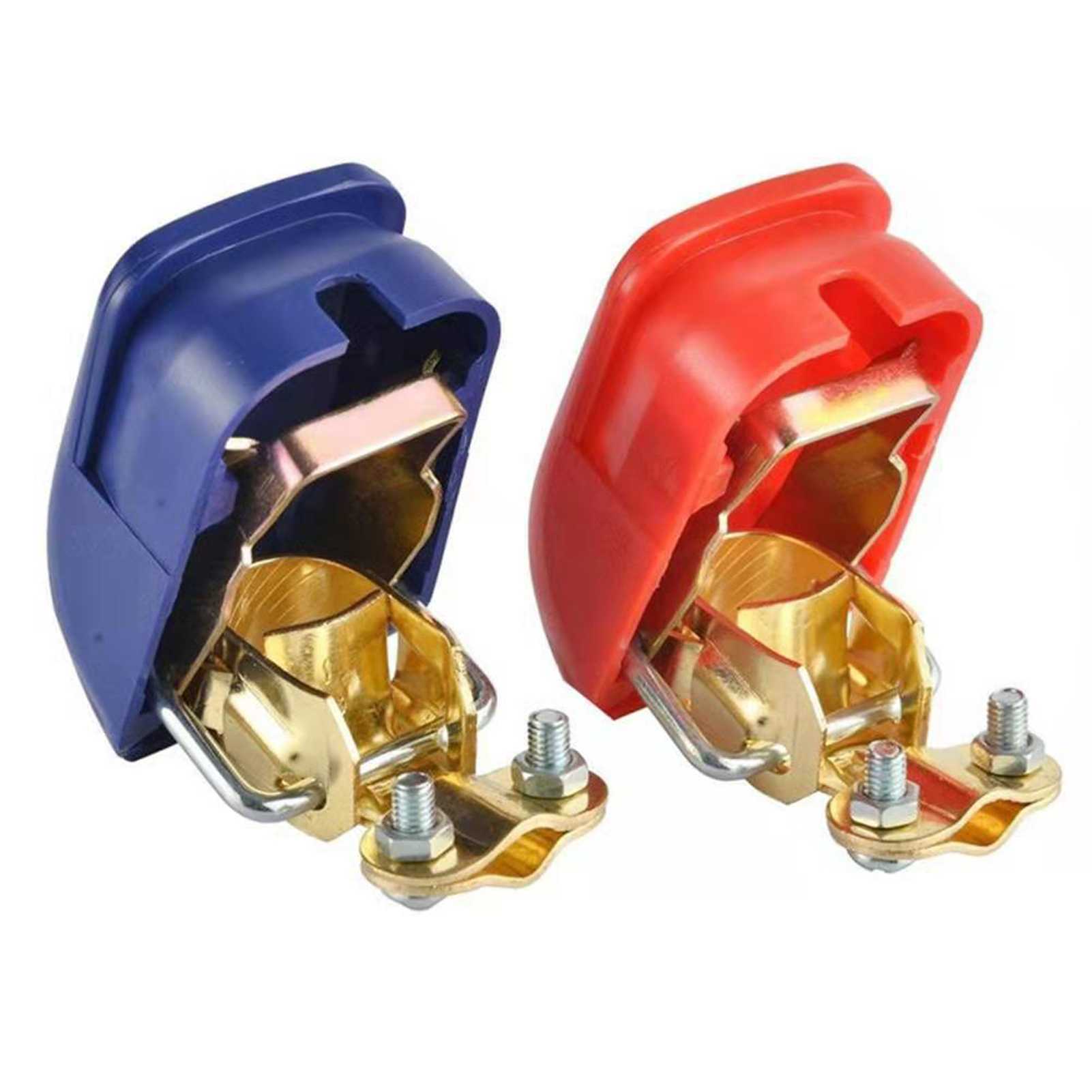

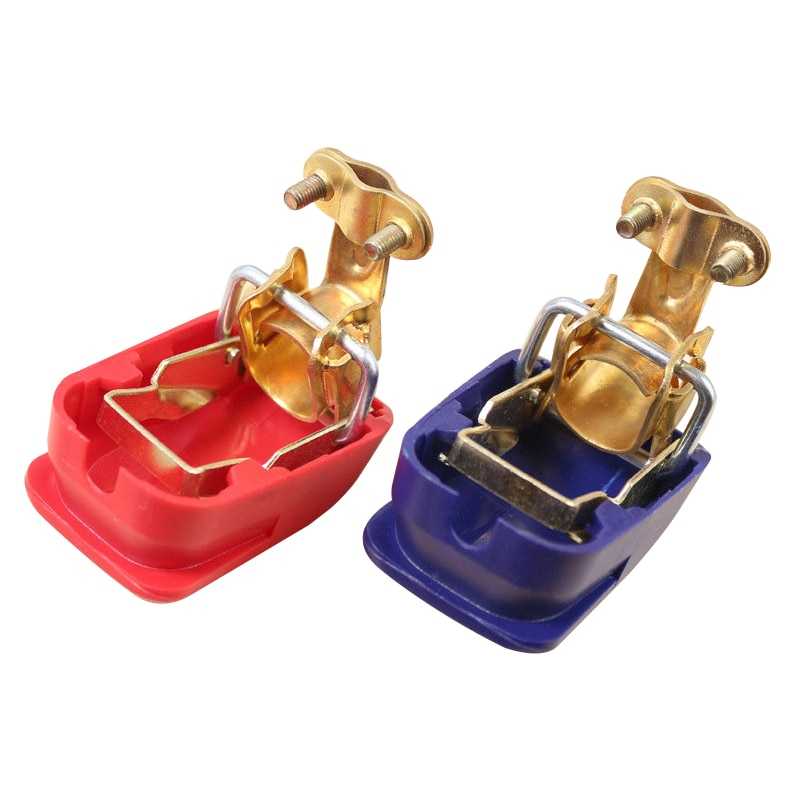

Как правильно выбрать и заменить клемму АКБ
Выбор клемм следует делать, исходя из типа установленного аккумулятора, условий эксплуатации автомобиля и особенностей его электросистемы.
Сначала нужно определить тип АКБ — «Евро» или «Азия», и выбрать клеммы соответствующего размера. Затем можно выбрать клемму по количеству подсоединяемых к наконечнику проводов — в большинстве случаев достаточно стандартных клемм с одним и двумя проводами. Если же на машине есть дополнительное оборудование, то могут потребоваться детали с возможностью подключения трех проводов и более.

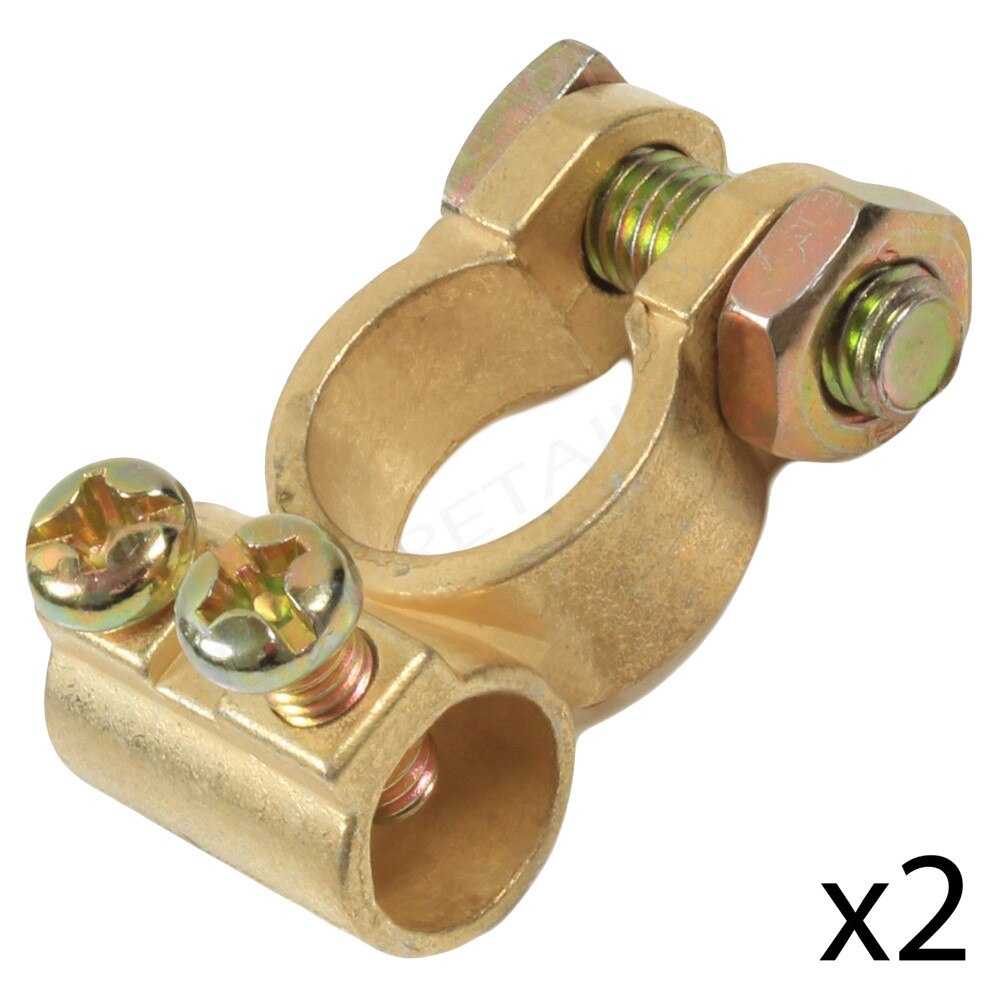

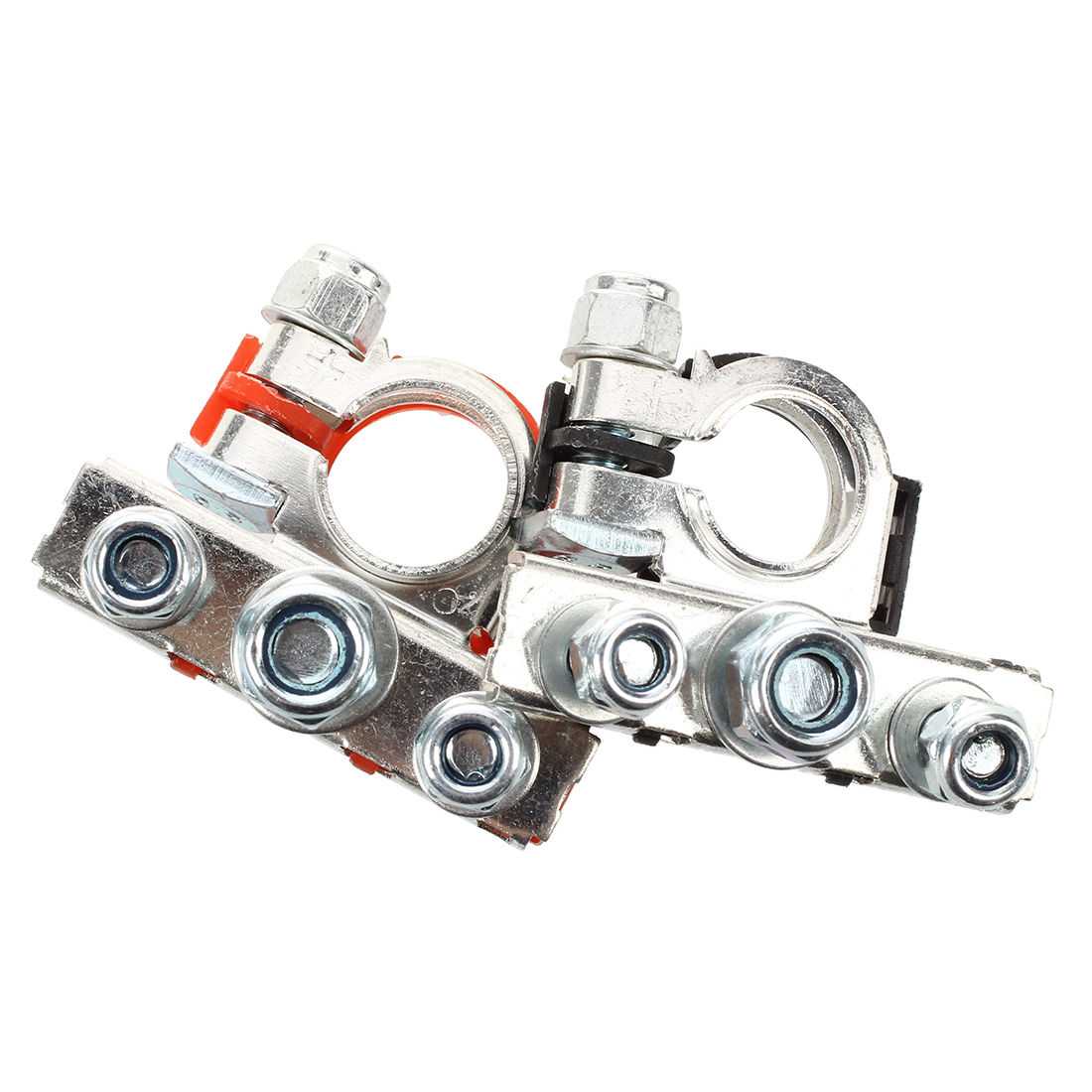

Что касается металла изготовления клемм, то вариантов здесь масса. Стандартное решение — недорогие свинцовые детали. Однако для продления их срока службы рекомендуется периодически контролировать прочность монтажа и очищать от загрязнений. При несколько большем бюджете можно выбрать латунные или бронзовые клеммы простые или с оловянно-висмутовой полудой

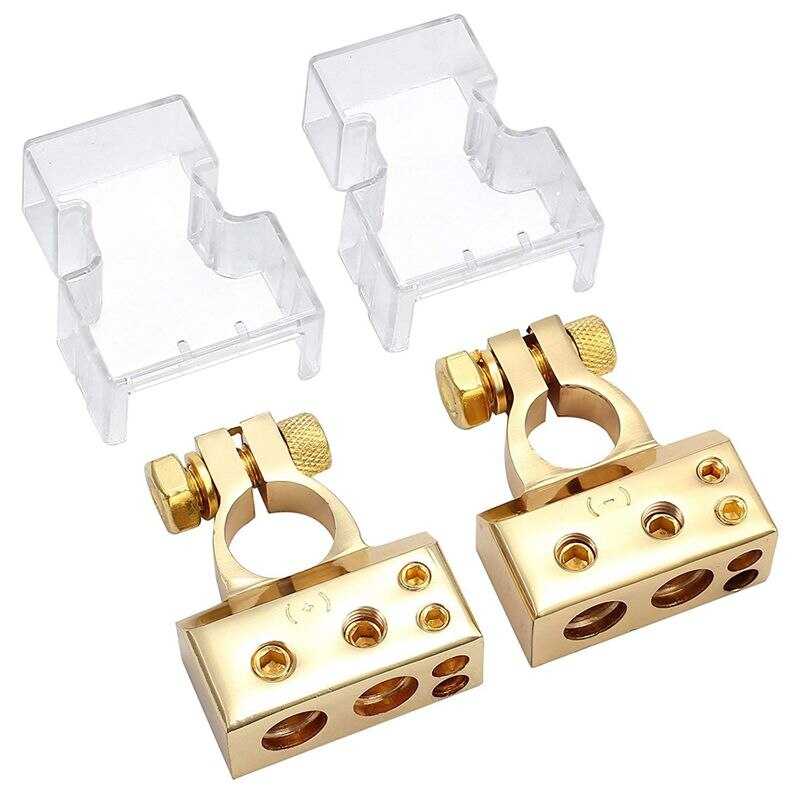

А когда важно обеспечить высококачественное подключение, имеет смысл покупать медные клеммы, в том числе и с защитным покрытием. Изделия этой группы имеют высокую стоимость, однако их покупка будет оправдана
Монтаж клемм следует выполнять в соответствии с рекомендациями производителя. Прежде всего нужно зачистить контактные клеммы на аккумуляторе и зашкурить внутренние поверхности клемм (особенно, если они окрашены), при монтаже необходимо прочно затягивать винты и обеспечивать надежное крепление проводов. Выполнив все условия, вы получите надежный электрический контакт и нормальную работу электросистемы автомобиля.
На улице с каждым днем все теплее и теплее, совсем скоро начнется «сезон гаража» Приобрел себе кабель КГ35
Собственно вопрос — какие клеммы выбрать?Аккумулятор со стандартными круглыми клеммами, недавно был в автомагазине и присмотрел вот такие клеммы:
Как то давно купил в ашане вот такие клеммы:
Базовая информация о батарее
Батарея машины скапливает энергию, чтобы далее её можно было использовать для включения двигателя, фар, стеклоочистителей. Ток передаётся во всю электронику машины, когда двигатель не функционирует. В подавляющем большинстве модификаций применяются свинцово-кислотные батареи. Принципиально знать, какие аккумуляторные клеммы лучше, и подобрать правильную батарею. Они также выбираются по предназначению. Возможность зарядки также весьма важна
При подборе аккумуляторов от различных изготовителей важно учесть лишь несколько критериев
Можно выбрать два типа устройств:
- которые необходимо обслуживать;
- которые не нуждаются в обслуживании.
Проблема в том, что в первом случае собственник машины имеет возможность сменить повреждённые детали в период работы аппарата, но в другом случае батарея запечатана — нет потребности систематически её контролировать либо наполнять. Способ зарядки, кроме того, играет главную роль. Есть заряженные и сухие батареи.
Разница между ними состоит в том, что для сухой необходимо перемешать особые компоненты в сложных пропорциях, чтобы приобрести жидкость, какую необходимо налить. Поэтому в том случае, если нет стремления вторгаться в систему, нужно выбирать правильные заряженные батареи. Кроме того, они имеют специальные покрышки с системой разъединения. Они оберегают электролит от разливов и батарею от чрезмерного испарения влаги.

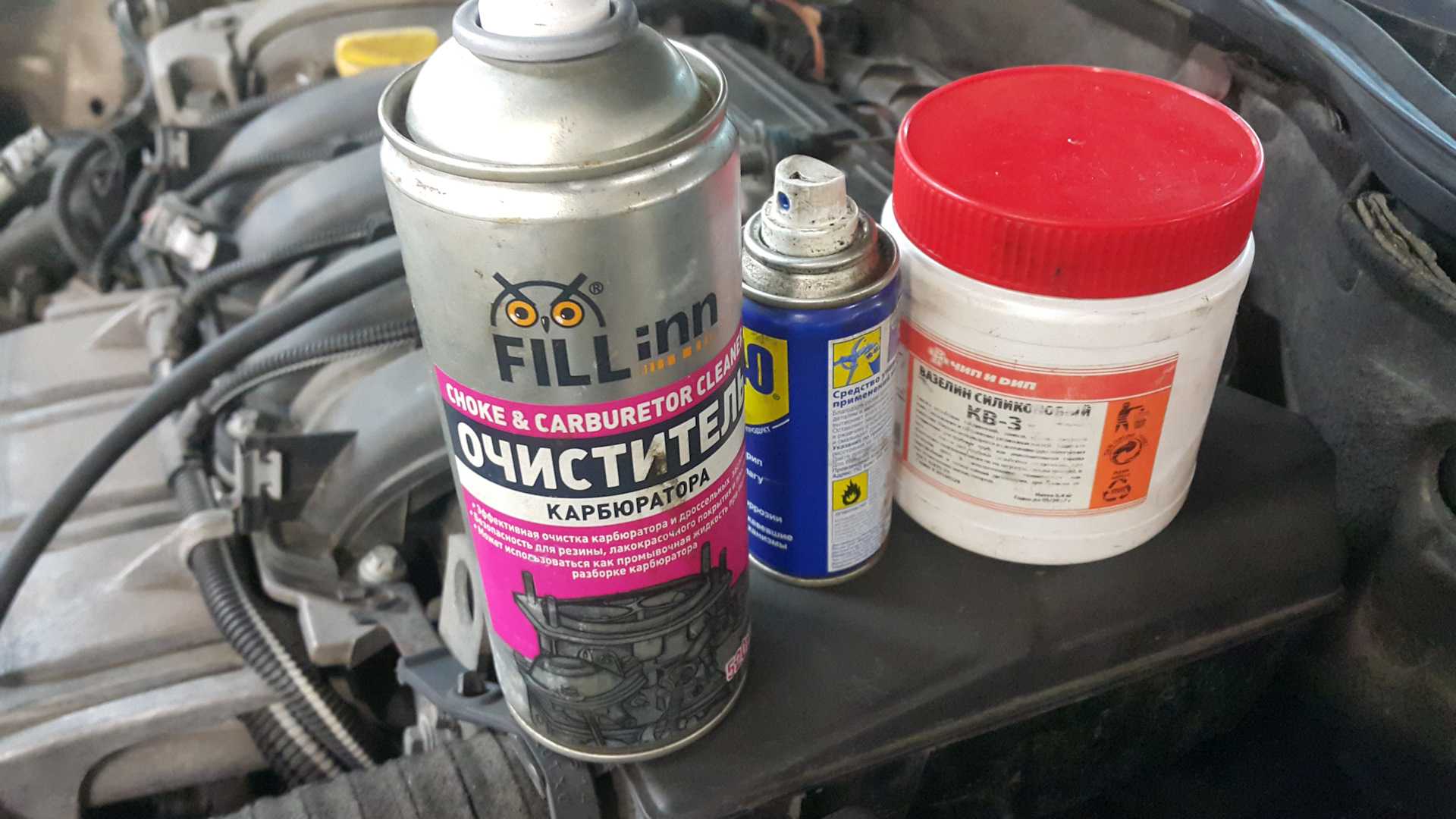

Как предотвратить окисление?
Какие клеммы для аккумулятора ни выбрать, всё равно понадобится грамотное и своевременное обслуживание. Причиной этому разрушительные окислительные процессы.
Окисление приводит к образованию на поверхности металлических изделий постороннего налёта или иных проявлений разрушения. Вызвано несколькими химическими процессами, включая кислотное разрушение.
Необходимо своевременно удалять налёт. Благодаря внимательному отношению к аккумуляторным клеммам двигатель будет лучше запускаться в мороз, замедлятся процессы утечки тока и нагревания контактов.
Для очистки необходимо отсоединить клеммы, смочить в спиртосодержащей жидкости и протереть сухой и чистой тряпкой. После можно обработать поверхность электротехнических изделий специальными средствами для лучшего контакта. Это эффективнее, чем применять солидол или литол.
Замена
По замене предлагаем Вам посмотреть данное видео:
Перед проведением работ необходимо выключить зажигание и отсоединить аккумуляторную батарею. Большинство водителей знают, какая клемма снимается первой, но не всегда соблюдают эту последовательность
Нарушение очередности важно с точки зрения безопасности. При случайном замыкании «плюса» на массу можно вывести из строя электронику и электрику автомобиля, поэтому в первую очередь с аккумулятора снимается минусовая клемма, а затем плюсовая
Далее нужно снять или ослабить (в зависимости от конструкции) крепление аккумулятора и снять его с «полочки». Производить работы по замене клемм при установленном аккумуляторе категорически не рекомендуется!
Далее необходимо отсоединить клеммы от высоковольтных проводов. Если они закреплены болтовым зажимом, то нужно ослабить затяжку и вынуть провода. Если провода обжаты корпусом клеммы – с помощью инструментов ослабить или полностью разогнуть зажим и вытащить провод.
Если освободить провода от клемм не удается, то можно обрезать каждый из них, при этом замерить длину, так как после обрезки их может не хватить до электродов аккумулятора.
После демонтажа старых клемм, нужно проверить целостность изоляции проводов, после чего установить новые.
Подсоединение аккумулятора выполняется в обратной последовательности – сначала плюсовая клемма, затем минусовая. Перед подсоединением, по необходимости, зачистить электроды на аккумуляторе.
Смена полярности аккумулятора
Некоторые водители прибегают к способу переполюсовки АКБ. Эта процедура смены местами плюса и минуса. Также она делается для восстановления работоспособности батареи. Проводить переполюсовку рекомендуется только в крайних случаях.
Внимание! Мы не рекомендуем проводить данную процедуру самостоятельно (без помощи профессионалов) и в необорудованных специальным образом условиях. Последовательность действий ниже приведена в качестве примера, а не инструкции и с целью полноты раскрытия темы статьи
- Разрядить батарею до нуля, подключив какую-нибудь нагрузку.
- Плюсовой провод подключить к минусу, а минусовой к плюсу.
- Начать зарядку аккумулятора.
- Прекратить зарядку при закипании банок.
В процессе начнет расти температура. Это нормальное явление, которое указывает на смену полюсов.
Эту процедуру можно проводить только на исправной батарее, которая может выдержать активную сульфатацию. В дешевых АКБ свинцовые пластины очень тонкие, поэтому они могут просто разрушиться и не восстановиться. Также перед началом смены полюсов нужно проверить плотность электролита и банки на замыкание.
Различие клемм по стандартам
Существует два стандарта клемм – азиатский и европейский. Давайте разберёмся, какие бывают типы клемм автомобильных аккумуляторов и чем они отличаются друг от друга.
Полярность. Для привычных нам «европейских» клемм характерна так называемая прямая полярность, при которой положительная клемма находится левее, а отрицательная, соответственно, правее. В азиатском же стандарте всё «с точностью до наоборот» – слева «минус», а справа «плюс».
Размер. Европейские и азиатские стандарты также имеют различия в размерах клемм. Первый тип существенно толще (диаметр клемм аккумулятора этого типа 19,5 мм «плюс» и 17,9 мм «минус») и несколько длиннее (24 мм). Азиатские же клеммы имеют толщину 12,7 мм и 11,1 мм соответственно и длину 23 мм.
Расположение. Размер клемм аккумулятора разных типов не последнее их отличие. «Европейцы» и «азиаты» разнятся ещё и расположением клемм на корпусе батареи. И снова начнём с привычных нам «европейцев». Клеммы такого типа «утоплены» в корпус аккумулятора, то есть располагаются в специальных нишах. Азиатский же вариант этого не подразумевает, и клеммы устанавливают просто на прямой крышке батареи. Такой тип ещё называют быстросъёмные клеммы аккумулятора.
Конечно, существует и третий «стандарт» – самодельные клеммы для аккумулятора. Но применимо к нему достаточно сложно определить некие общие особенности. В любом случае, думаю, что «автомобильные Кулибины», изготавливая клеммы, в большей или меньшей степени придерживаются одного из двух описанных выше стандартов.
