Черный глазок на аккумуляторе что делать

зачем нужна эта лампочка и что она означает

На большинстве современных аккумуляторов, которые устанавливаются в транспортные средства, можно найти специальную лампочку, которая светится разными цветами, в зависимости от состояния батареи. Если индикатор на аккумуляторе горит красным или другим цветом, можно сделать выводы об уровне заряда устройства. Бывает, что неопытные водители не знают об этой особенности.

Режимы индикатора аккумулятора

Индикатор на АКБ предназначен для быстрого определения уровня заряда. В любой современной модели можно встретить такую лампочку, поскольку конструкция устройства не может быть разобрана, и установить показатели электролита «вручную» невозможно.

Каждый цвет характеризует различное состояние батареи, а именно:

Зеленая лампочка сигнализирует о том, что аккумулятор полностью заряжен и может стабильно работать в стандартном режиме. Иными словами, нет необходимости в зарядке батареи.
Если горит белый индикатор на аккумуляторе, в нем содержится низкий уровень электролита. Как правило, эта проблема возникает при постоянном превышении максимального времени зарядки устройства. Из-за этого происходит выброс электролита в газообразной форме через соответствущий клапан на поверхности аккумулятора. При возникновении такой проблемы необходимо разобрать устройство и добавить в него дистиллированную воду. Для этого лучше всего обратиться к специалистам.
Черный или красный индикатор на аккумуляторе свидетельствует о низком уровне заряда батареи. В таком случае необходимо срочно зарядить устройство, иначе высока вероятность его полного выхода из строя.

Устройство конструкции

Многие ошибочно считают, что такое приспособление выполнено в виде светодиодной лампочки. Однако устройство этого прибора выглядит по-другому. В большинстве случаев используется специальный ареометр, который встраивается непосредственно в корпус АКБ. Это приспособление позволяет точно определить плотность электролита в устройстве. В зависимости от полученных данных, в трубке всплывает шарик определенного цвета, после чего он проецируется на специальное окошко, расположенное на поверхности устройства.

Если батарея полностью заряжена, то на верху трубки находится зеленый шарик, который можно увидеть в окошке и принять за лампочку. Если устройство разряжено, всплывает красный шарик. В случае с черным цветом никакой шарик не всплывает, и в окошке просто виден черный цвет.

Дополнительная информация

Многие автомобилисты сталкиваются с проблемой, когда аккумулятор был полностью заряжен, но красный индикатор не сменяется зеленым. Всего можно выделить три причины, по которым это может произойти:

В конструкции используются специальные шарики, и часто возникает ситуация, когда они застревают и не могут выскочить на поверхность. В таком случае необходимо потрясти аккумулятор, и индикатор покажет нужный цвет.
На приспособление попала грязь от пластин, которая препятствует правильной передаче информации. Это связано с тем, что пластины в любом аккумуляторе могут осыпаться с течением времени. Тогда электролит становится мутным.
Вполне возможно, что устройство вышло из строя и не может правильно заряжаться. В таком случае нужно обратиться к специалистам.

При необходимости можно снять индикатор самостоятельно. В большинстве случаев это удается сделать с помощью простых плоскогубцев, но такая «процедура» небезопасна. Есть вероятность того, что нарушится безвоздушное пространство внутри устройства. Это приведет к утечке «гремучего газа». Поэтому рекомендуется тщательно подумать о надобности такого действия перед его началом.

proakkym.ru

Как работает индикатор, и насколько он точен

При виде круглого отверстия, закрытого прозрачным стеклом, первоначально может появиться впечатление, что в окошке встроена лампочка или светодиод. Это связано с тем, что внутри заметен зеленоватый свет от находящегося там индикатора. Однако внутреннее строение там несколько отличается от предполагаемого варианта.

Внутри глазка прячется аэрометр. Так как работает он, исходя из плотности электролита, то многие его действия можно предугадать.

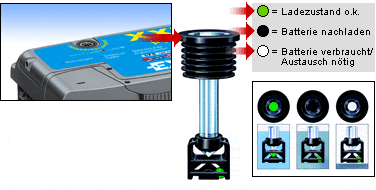

Аэрометр встроен вертикальной трубкой, которая оканчивается снизу поплавком в виде цветных шариков (часто используется зелёный). Когда уровень электролита соответствует норме и плотность жидкости достаточная, то шар поднимается вверх. Его через встроенное увеличительное стекло может видеть автомобилист в глазке.

Плотность электролита заметно снижается, когда падает заряд. Соответственно зелёный шарик начинает тонуть, опускаться вниз по трубке. Через смотровое круглое окошко заметен только чёрный цвет – свидетельство низкого заряда.

Некоторые модели аккумуляторов дополнены красным шариком в аэрометре. Он может всплывать вместо зелёного, если падает удельный вес электролита (заряд).

Кроме колебаний заряда, через смотровое отверстие автовладельцы способны контролировать уровень электролитической жидкости. При её недостатке в отверстии появится белый цвет.

Как и у разных приборов, у данного типа аэрометров есть предельная погрешность. В полной мере доверять им не стоит. Наиболее популярными причинами отклонения в ту или иную сторону являются такие факторы:

плотность жидкости в банках на холоде и в жаркое время года может быть разной, поэтому у одного и того же АКБ при различных внешних условиях могут отличаться показания;
пластиковые или стеклянные элементы иногда повреждаются при эксплуатации, что сказывается на точности показаний;
в стандартном аккумуляторе для легковушек присутствует 6 банок, а глазок вмонтирован лишь в одну из них, поэтому для других ёмкостей ситуация может несколько отличаться.

Как сделать индикатор своими руками

Специальных схем в сети масса, но направлены все они на один результат. Реально сделать своими руками прибор из подручных средств, все зависит от возможностей, желания и наличия тех или иных товаров в магазинах радиоэлектроники.

Вот схема контроля индикатора на светодиодах. Если есть опыт, собрать ее можно меньше, чем за пол часа.

Схема контроля индикатора на светодиодах.

Д809 – стабилитрон на 9 В, ограничивающий напряжение на диодах. Дифференциатор же собран на трех резисторах. Сам индикатор срабатывает на значение силы тока в электроцепи. Когда напряжение 14 В и более – силы тока достаточно, чтобы светили все светодиоды. Когда в диапазоне 12 – 13.5 В – горят VD2 и VD3, а если падает ниже 12 В – VD1.

Глазок на батарее – удобный инструмент для проверки уровня заряда, но многие владельцы автомобилей считают его лишним «наворотом», так как он может показывать неверно. Чтобы действительно убедиться, необходима ли подзарядка или нет, используют проверенные способы: с помощью нагрузочной вилки, мультиметра или других диагностических приборов. Тут уже кому как удобно, но в любом случае, следить за состоянием аккумулятора и соблюдать правила эксплуатации необходимо. Это позволит источнику питания дольше проработать и меньше сталкиваться с неполадками.

Как это работает

Автолюбителям будет полезно и интересно узнать, как работает индикаторный глазок автомобильного аккумулятора и насколько это точный прибор.

Сам ареометр представлен в виде небольшой трубки. На конце располагается поплавок, выполненный в виде шарика. Когда АКБ полностью заряжена, плотность поднимается до оптимальных значений, при этом устремляется вверх сам шарик. За счёт его подъёма к поверхности автомобилист видит зелёный цвет в глазке.

Когда заряд низкий, плотность рабочей жидкости падает, и тем самым шарик-поплавок постепенно начинает тонуть. Из-за этого в глазке наблюдается только трубка, которая обычно окрашена в чёрный цвет. Создаётся ощущение, что глазок стал чёрным. Есть и такие АКБ, где есть дополнительный красный шарик. Он оказывается наверху, когда плотность снижается.

Кроме дефицита заряда в АКБ, внутри батареи иногда наблюдается дефицит рабочей жидкости, то есть электролита. И в этой ситуации через глазок автомобилист видит поверхность жидкости, что делает смотровой глазок белого или серого цвета.

Устройство

Производители автомобильного оборудования часто используют современные технологии. Они обеспечивают повышенный уровень комфорта при обслуживании транспортного средства. Новые модели оснащают системой контроля за состоянием аккумулятора. В старых автомобилях ВАЗ 2109 и ВАЗ 2107 можно увидеть аналоговые вольтметры.

Востребованность такого прибора, как индикатор заряда, сильно возрастает в зимний период. Из-за негативного воздействия низкого температурного режима АКБ довольно быстро разряжается. Весомым поводом для беспокойства становится учащение ситуаций, которые сопровождаются проблемами с запуском автомобиля.

Оценив состояние индикатора, водитель сможет определить причину возникшего «недомогания». Аккумулятор состоит из 6 батарей. Напряжение каждой из них варьируется от 2,1 до 2,16 В. Стандартный прибор должен давать не больше 13,5 В. При критическом разряжении АКБ происходит увеличивается температура промерзания и снижается плотность электролита.

Узнай время зарядки своего аккумулятора

О значительном износе аккумуляторной батареи свидетельствует заметное уменьшение периода, во время которого она способна удерживать заряд. Летом это вряд ли создаст серьезную проблему. Зимой незаряженный аккумулятор не сможет обеспечить полноценное функционирование габаритов. По мнению специалистов, критическим показателем является заряд, равный 30%. При его понижении электроприборы, коими оборудован автомобиль, перестают работать.

Горит лампа АКБ

Если индикатор располагается в салоне транспортного средства, водитель сможет своевременно узнать о разрядке аккумулятора. Получив тревожный сигнал, автолюбителю следует посетить станцию технического обслуживания.

Помимо преимуществ у индикатора заряда имеются недостатки. Среди них выделяют:

Расположение приспособления. Его помещают на одну из емкостей. Следовательно, полученные данные будут свидетельствовать о степени заряженности и плотности электролита только в этой емкости.
Индикаторы бывают пластиковыми или стеклянными. Приспособления из первой категории могут пострадать от температурных перепадов.
Прибор не учитывает такой показатель, как прочность электролита.

Индикатор можно приобрести в специализированном магазине или сделать собственными руками. Во втором случае стоимость прибора будет сильно снижена

При выборе фабричного оборудования следует обратить внимание на функционал и внешний вид. В перечне выполняемых функций выделяют предоставление информации о заряде аккумуляторной батареи и его наглядное отображение

Ctek индикатор состояния АКБ

Цена вопроса

Если покупать готовый индикатор зарядки АКБ, то возможны варианты, представленные ниже.

Совсем недавно появился под капотом новый аккумулятор Forse. И вот первое приключение. Глазок на аккумуляторе сегодня заметил черный. Просто черный. Никакого цвета нет. Стартер при этом крутит нормально. Никаких разрядов не было.

Притаскал зарядное. Позаряжался он минут 30, и зарядка написала что заряжен. А глазок по прежнему черный.

Поизучал в интернете устройство этих глазков. Примитивный ареометр. А не зеленеет, скорее всего, потому что шарик внутри застрял/прилип.

В скором времени постараюсь заехать в магазин где его брал. Гарантия есть. Посмотрим что они скажут.

Ну думаю, они его проверят вилкой, скажут что ок. После снимут, и потрясут немного. Чтоб шарик всплыл. На том всё и закончится. Сам трясти не буду. Это их работа. Пускай занимаются. А вдруг и правда заводской дефект?

Зимой он может глючить, быть зеленым при разряженном аккумуляторе. Но не наоборот. А у меня черный. —————————————————- Проблема исчезла сама, так же как и появилась. После поездки по городу, видимо от тряски, зеленый шарик сам всплыл. И показался в глазке. Ничего ему не делал. Стоит запомнить, что такое возможно.

Многим из нас может показаться, что внутри батареи установлена лампочка или светодиод, который загорается и потребляет электроэнергию. Однако, в действительности, конструкция куда проще. Внутри АКБ находится простейший ареометр, и в зависимости от его показателей открывается то или иное окошко, внутри которого расположен цветовой индикатор в виде зеленого или красного шарика.

Соответственно, в зависимости от того, какое окошко открылось, с красным, черным или зеленым шариком водителю необходимо будет доливать антифриз либо проводить другие работы с аккумулятором. Если цветовая индикация горит чёрным цветом, то эксплуатировать такой аккумулятор не рекомендуется, следует либо провести его зарядку и полное восстановление, либо заменить на новый.

Renault Kaptur шоколадка › Бортжурнал › Информация про индикатор на аккумуляторе

Информация про индикатор на аккумулятореЕсли честно, то этот индикатор создан лишь для того чтобы сигнализировать вам о вашей батарее, ведь как правило конструкция у них не разборная, а поэтому вы не можете залезть внутрь и посмотреть что у них с электролитом – элементарно посмотреть его уровень или замерить его плотность. Поэтому такая «лампочка» дает вам полное представление, по которому вы можете принять то или иное решение. Однако индикатор, не всегда может гореть зеленым цветом, как правило, здесь применяется три режима.

Режимы индикатораОчень часто распространено такое сочетание: — зеленый, белый, черный. Однако некоторые производители, применяют сочетание: — зеленый, белый, красный. Но по сути это одно и тоже. Давайте пробежимся по этим показаниям.

Зеленый режим – полностью заряженная батарея, можно использовать в обычном штатном режиме. То есть зарядка не нужна.

Белый индикатор – он нам говорит о низком уровне электролита. В необслуживаемых такое тоже бывает, скорее всего, АКБ часто перезаряжали, и произошел выброс газообразного электролита через специальный клапан. Нужно разбирать и добавлять дистиллированной воды.

Черный или красный индикатор – это говорит нам о разряде нашего АКБ, причем показатель критичный, требуется обязательная подзарядка! Это важно! Если оставить батарею долго не подзаряженной она может выйти из строя. Как видите эти цвета, дают определенные сигналы владельцу, заглядывайте изредка и тогда ваша батарея прослужит долго

Также хочу отметить — что этот индикатор, вообще не имеет никаких лампочек в своем строении, следующий пункт перевернет ваше представление …

Как видите эти цвета, дают определенные сигналы владельцу, заглядывайте изредка и тогда ваша батарея прослужит долго. Также хочу отметить — что этот индикатор, вообще не имеет никаких лампочек в своем строении, следующий пункт перевернет ваше представление …

Про лампочку – не лампочкуХотел написать эту информацию сверху, однако так получается больше интриги. В строении этого датчика, не применяется вообще никаких лампочек — ни обычных накаливания (слаботочных) – как многие думают, ни светодиодных, ни еще каких-либо.

Здесь строение другое. По сути это обычный ареометр, только встроенный в корпус аккумулятора. Он автоматически измеряет плотность электролита, и при различных значениях всплывает – тот или иной шарик, который через увеличительную стеклянную трубку и лупу проецируется в специальное окошко

Нужно отметить, что шарики всплывают как бы по специальным канавкам, которые сделаны в форме пирамидки – это важно! ЗАПОМНИТЕ!

Если батарея заряжена, то всплывает зеленый шарик, и вы его видите в окошке. Если разряжена, то вплывает либо красный, либо вообще – никакой, поэтому вы видите черноту. А вот если нет электролита, то конец пирамидки как бы оголяется – вы видите ее конец в окошке, многие путают с белым цветом.

Применение бы, электрики в аккумуляторе, было бы не оправдано – даже если лампочка была бы низковольтной, она все равно бы высасывала часть энергии из батареи (а зимой это ой, как не нужно). ДА и если она перегорит, то владелец начнет нервничать.

Сейчас подробное видео, может кто-то не понял про пирамидку …

Почему не горит, даже после полной зарядки?Очень частый вопрос, многие все же думают — что это лампочка и после зарядки она должна загораться! Как мы уже с вами разобрали, что это совсем не так. И вполне возможно, что при полном заряде зеленый индикатор не выйдет! ПОЧЕМУ?

Зеленый шарик может просто «заедать» на этих «маленьких полозьях». Стоит батарею потрясти, и он займет свое место. Очень часто так бывает.Попала грязь от пластин, со временем пластины начинают осыпаться, электролит становится мутным, он имеет частички свинца, поэтому он препятствует индикатору нормально передавать информацию.Батарея действительно вышла из строя, такое тоже исключать нельзя, даже при длительных зарядках она не берет плотность.Можно ли снять этот индикатор?На большинстве батарей да, это окошко выкручивается схоже пробке – но его придется с силой крутить, даже можно сломать, мои знакомые выкручивали при помощи плоскогубцев с тонкими концами, причем в окошечке были сделаны маленькие «лунки» для зацепления. В общем – «колхоз», но теоритически снять можно! Также стоит помнить, что если вы его выкрутили — то безвоздушное пространство внутри, было нарушено, вполне возможно — что выйдет газообразный состав – «гремучий газ» или «HHO». Затем нужно будет добавлять дистиллированной воды. Так что всегда думайте, а нужно вам разбирать АКБ!

Собственно заканчиваю статью, информация четкая и по существу, думаю была вам полезна.

Конструкция системы индикации

Аэрометр представляет собой небольшую трубку, в конце которой находится поплавок в виде цветного шарика. Если аккумулятор заряжен хорошо, плотность электролита высокая, и шарик поднимается наверх. Именно его и видит автовладелец через лупу глазка.

При недостаточном заряде плотность электролита падает, и зеленый шарик тонет. Вместо него видна только трубка устройства черного цвета и глазок кажется черным. В некоторых аккумуляторах помимо зеленого есть еще и красный шарик. Именно он всплывает наверх при понижении плотности, сменяя зелёный.

Помимо недостаточного заряда в аккумуляторе может быть недостаток электролита. В таком случае в глазке видна поверхность жидкости, и индикатор приобретает белый цвет.

Самым простым и дешевым вариантом является ИН, изготовленный своими руками. Его назначение – контролировать, как работает напряжения в бортовой сети в пределах 6-14В.

Для схемы понадобятся следующие детали:

печатная плата;
резисторы: 2 сопротивлением 1 кОМ, 1 сопротивлением 2 кОм и 3 сопротивлением 220 Ом;
транзисторы: ВС547 — 1 и ВС557 — 1;
стабилитроны: один на 9,1 В, один на 10 В;
светодиодные лампочки (RGB): красный, синий, зеленый.

У светодиодов с помощью тестера нужно определить и проверить выводы, чтобы они соответствовали цвету. Собирается прибор согласно схеме.

Компоненты примеряют на плату и вырезают ее соответствующих размеров. Желательно компоновать комплектующие так, чтобы они занимали поменьше места.

По изготовленному устройству нельзя определить конкретные значения напряжения батареи, можно лишь ориентироваться в каких пределах оно находится:

красный горит, если напряжение от 6 до 11 В;
синий соответствует напряжению от 11 до 13 В;
зеленый означает полную зарядку, то есть напряжение превышает 13 В.

Индикатор напряжения аккумулятора можно устанавливать в любом месте салона. Удобнее всего размещать его в нижней части рулевой колонки: светодиоды будут хорошо видны, и не будут мешать управлению. Кроме того, прибор легко будет подключить к замку зажигания.

Значения индикатора

Теперь следует разобраться с обозначениями цветов индикатора на аккумуляторе и понять, что каждый из них означает.

Если изучить конструктивные особенности современных необслуживаемых аккумуляторных батарей, можно заметить, что в качестве индикаторов обычно предусмотрено 3 цвета. Это чёрный, белый и зелёный. Они отображают степень заряда и состояние электролита. Но на некоторых АКБ встречается ещё и красный цвет.

У каждого индикатора, в зависимости от окраса, есть своё значение. Они могут рассказать о том, какие проблемы имеются в аккумуляторе:

Зелёный. Начать стоит с зелёного индикатора на аккумуляторе со смотровым глазком. Если при изучении состояния вы видите этот цвет, всё хорошо. Зелёный сообщает о том, что заряд полный, ставить АКБ на ЗУ не нужно. Можно продолжать смело эксплуатировать машину в штатном режиме.

Красный. Далее речь пойдёт о красном индикаторе на аккумуляторе. Традиционно тревожный цвет для автомобилиста. АКБ с красным глазком исключением не является. Подобный окрас говорит о том, что источник питания сильно разряжен, и в самое ближайшее время рекомендуется подключить его к зарядному устройству. Вероятность запустить двигатель при таком состоянии АКБ довольно низкая.

Чёрный. Автомобилистов интересует, что делать, если глазок на автомобильном аккумуляторе стал чёрным. Обычно этот цвет является аналогом красного. А потому означает то же самое. Плотность у электролита низкая, из-за чего шарик зелёного цвета утонул. В глазке вы видите чёрные трубки. Срочно ставьте АКБ на зарядное устройство.

Белый

Не менее важно понимать, о чём говорит белый индикатор на аккумуляторе. Такой цвет указывает на дефицит электролита внутри батареи

Исправить эту ситуацию можно в автосервисе, либо разобрать корпус и долить дистиллированную воду своими силами.

Теперь вы знаете, что нужно делать, если индикатор вашего аккумулятора под капотом автомобиля горит красным, чёрным, либо же зелёным. Эти цвета указывают на уровень заряда.

Иначе обстоят дела, если индикатор в вашем аккумуляторе белый. Он значит, что внутри корпуса наблюдается дефицит рабочей жидкости. Это произошло в результате активного кипения электролита либо же из-за утечки. Для начала придётся внимательно изучить состояние корпуса. Убедитесь, что проблема не в деформации батареи. Электролит, а точнее – его водная составляющая – может испаряться и выходить постепенно через специальные клапаны сброса избыточного давления. В необслуживаемых АКБ испарение минимальное, но оно всё равно возможно.

Хотя считается, что в необслуживаемые аккумуляторы конструктивно доливать воду невозможно, на самом деле это не так. Есть несколько способов это сделать, включая высверливание отверстий. Хотя последний метод применять всё же не рекомендуется.

Прежде чем проводить проверку путём изучения цвета индикатора вашего аккумулятора, внимательно изучите корпус. Производитель обычно пишет, какой окрас на что указывает. Это позволит понимать, как правильно идентифицировать полный заряд или разряд конкретно в случае с вашим источником питания. Ведь у кого-то предусмотрено использование зелёного, белого и чёрного цвета. У других встречаются зелёные, красные и белые индикаторы.

Что означает цвет индикатора заряда АКБ

Цвет индикатора заряда АКБ при определенном его состоянии зависит от производителя. И хотя единого стандарта не существует, чаще всего в глазке можно увидеть следующие цвета:

Цвета индикаторов заряженности аккумулятора

Зеленый — АКБ заряжен на 80—100%, уровень электролита в норме, плотность электролита выше 1,25 г/см3 (∓0,01 г/см3).
Красный — уровень заряда ниже 60—80%, плотность электролита упала ниже 1,23 г/см3 (∓0,01 г/см3), но его уровень в норме.
Белый или чёрный — уровень электролита упал, нужно долить воду и зарядить АКБ. Такой цвет также может указывать на низкий уровень заряда.

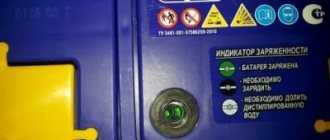

Точная информация о цвете индикатора и его значении содержится в паспорте батареи либо сверху на его этикетке.

Что означает черный глазок на аккумуляторе?

Черный глазок индикатора зарядки

Черный глазок на аккумуляторе может появиться по двум причинам:

Упала емкость АКБ. Этот вариант подходит для аккумуляторов, в индикаторе которых нет красного шарика. Из-за низкой плотности электролита зеленый шарик не всплывает, поэтому вы видите черный цвет нижней части трубки световода.
Снизился уровень электролита — из-за низкого уровня кислоты ни один из шариков не может всплыть на поверхность. Если по инструкции в такой ситуации индикатор должен быть белым, значит он загрязнился продуктами распада пластин АКБ.

Про лампочку – не лампочку

Хотел написать эту информацию сверху, однако так получается больше интриги. В строении этого датчика, не применяется вообще никаких лампочек — ни обычных накаливания (слаботочных) – как многие думают, ни светодиодных, ни еще каких-либо.

Сейчас подробное видео, может кто-то не понял про пирамидку …
