Какой аккумулятор лучше li-ion или li-polymer: чем отличаются

Назовите плюсы литий-ионных аккумуляторов

Смартфоны, ноутбуки, смарт-часы, электромобили — всё это лишь небольшая часть рынка, который всё сильнее впадает в зависимость от преимуществ литий-ионных аккумуляторов. Эта технология находит тем больше применений, чем доступнее она становится. Поэтому в Li-Ion вкладывается огромное количество разработок.

1. Плотность энергии — высокая

Высокая плотность энергии позволяет электронному оборудованию (смартфонам, ноутбукам, электромобилям) работать дольше без подзарядки при скромных размерах элемента питания. Чем больше требуется энергии устройству, тем выше должна быть плотность энергии в аккумуляторе.

Например, электроинструменты и электромобили обладают значительно большей высокой удельной мощностью, чем смартфоны. Литий-ионные аккумуляторы идеально подходят для такого рода задач, что является их главным преимуществом как раз за счёт высокой плотности энергии.

2. Саморазряд — низкий (едва заметный)

Ключевая проблема аккумуляторных батарей — потеря заряда без использования (саморазряд). Литий-ионные элементы обладают едва заметной скоростью саморазряда.

Они теряют намного меньше энергии, чем другие перезаряжаемые элементы (например, Ni-Cd и NiMH). Принято считать, что у Li-Ion саморазряд составляет 5% в первые 4 часа после зарядки и затем снижается до 1-2% в месяц.

3. Напряжение — 3,6 В (одного элемента достаточно)

Напряжение каждого элемента литий-ионного аккумулятора составляет около 3,6 вольт. В чём здесь преимущество:

напряжение выше, чем у стандартных никель-кадмиевых и никель-металлгидридных, а также стандартных щелочных элементов (1,5 В);
напряжение выше, чем у свинцово-кислотных элементов (около 2 В на элемент);
это значит, что устройствам требуется меньше элементов.

Это дешевле, проще и безопаснее в эксплуатации. Так, например, для смартфонов достаточно одной ячейки. Однако в некоторых моделях производители применяют две ячейки литий-ионного аккумулятора для быстрой зарядки, что усложняет управление питанием и удорожает конструкцию, но всё равно выгоднее, чем применять ещё большее число ячеек вдвое меньшего напряжения.

4. Нагрузка — держит 3,6 В стабильно до разрядки

Нагрузочные характеристики литий-ионного аккумулятора отличаются стабильной работой с момента зарядки до момента полного разряда. Это хорошие показатели на фоне всех конкурирующих технологий.

Это значит, что напряжение 3,6 В на элемент постоянное. Оно снижается непосредственно перед тем, как батарея полностью разрядится. Производители могут рассчитывать на эту характеристику, чего не сказать про другие типы элементов питания, где напряжение изменяется.

5. Применимость — масштабная (по видам продукции)

Существует несколько типов литий-ионных элементов. Преимущество пригодилось для придания батарее особых свойств в её назначении.

Так, например, одни варианты обеспечивают высокую плотность тока и идеально подходят для длительной работы бытовых приборов и гаджетов.
Другие способны обеспечивать гораздо более высокие уровни тока, благодаря чему идеально подходят для электроинструментов.
Третьи отличаются высокой безопасностью и долгим сроком службы, что по достоинству оценили производители электромобилей.

6. Обслуживание — не требуется

Одно из преимуществ литий-ионных батарей заключается в отсутствии особых потребностей. Например, в обслуживании. Аккумуляторы поставляются в рабочем состоянии и готовы к работе сразу же из коробки.

Внимание! Вы можете лишь продлить срок службы батареи за счёт некоторых манипуляций. Так, например, сразу после покупки нового аккумулятора Li-Ion не спешите его разряжать

Рекомендуется полностью зарядить и лишь затем разрядить до отключения, после вновь зарядить до 100%. Так батарея набирает ёмкость, а контроллер устройства «обучается» правильной индикации

Так, например, сразу после покупки нового аккумулятора Li-Ion не спешите его разряжать. Рекомендуется полностью зарядить и лишь затем разрядить до отключения, после вновь зарядить до 100%. Так батарея набирает ёмкость, а контроллер устройства «обучается» правильной индикации.

7. Эксплуатация — без расходов

Раз не требуется никакое особое обслуживание, то нет и затрат на эксплуатацию, проверки, тестирование. Одно из преимуществ литий-ионных батарей — никакого активного ухода, заправки или технического поддержания работоспособности.

Например, никель-кадмиевые элементы нужно периодически разряжать, чтобы не проявился эффект памяти прошлой зарядки. Точно так же свинцово-кислотные элементы испытывают потребность в техническом обслуживании. Некоторые из них периодически заправляют аккумуляторной кислотой.

Особенности литиевых аккумуляторов

Опыты по созданию литиевых батарей начались ещё в 1912 году, но только в начале 70-х годов появились первые батареи, которые стали использоваться в бытовых приборах. Создание аккумуляторов на основе лития было затруднено в связи с тем, что при работе с циклами заряд-разряд уменьшается тепловая стабильность и возникает опасность воспламенения устройства.

Достоинства и недостатки Li-Ion

Li-Ion безопасны и обладают большим количеством преимуществ. Сейчас существует много видов аккумуляторов Li-Ion, они имеют различные характеристики, но можно говорить об общих для всех типов преимуществах и недостатках. Некоторые из проблемных мест вызвали необходимость разработки Li-polymer батарей.

Li-Ion батареи всегда цилиндрической формы. Основные достоинства этого типа устройств:

Высокая энергетическая ёмкость. Энергия отдаётся заряженным аккумулятором при разряде до наименьшего допустимого значения.
Низкий саморазряд.
Не требуют обслуживания.
Не нужны циклы разряда для восстановления ёмкости.

Главный недостаток — необходимость защитных мер, ограничивающих напряжение при зарядке и максимальные значения тока при зарядке и разрядке. Это противодействует воспламенению элемента. Дополнительным минусом этого типа батарей является старение.

Li-polymer батареи

Проблемы с обеспечением электробезопасности Li-Ion привели к созданию батарей, в которых жидкий электролит заменили на полимер. Благодаря твёрдому наполнению, аккумуляторы могут принимать любую форму и имеют малую толщину. Обычно они выпускаются в форме пластины или бруска, что позволяет удобно размещать их в батарейном отсеке. Ли-Пол — это новый тип батарей экологически безопасный, обладающий большой плотностью заряда. Используется в мобильных телефонах, фотоаппаратах, цифровой технике.

Недостатки аккумуляторов типа Li-polymer:

Полностью выходят из строя при глубоком разряде.
Обычные бытовые аккумуляторы не отдают больших токов разряда, силы тока может не хватать для работы устройств. Однако, существуют специальные силовые батареи, способные отдавать ток 10C и больше. C — ток разряда аккумуляторной батареи. Соответствует времени разряда аккумулятора, выраженном в часах, при максимально допустимом токе.
Не предназначены для работы в зоне низких температур.

Где используются

Li-polymer аккумуляторы невероятно популярны в современном мире. Чаще всего они используются в качестве источников питания для электронный устройств, потребляющих относительно небольшой ток. Поэтому нет ничего удивительного в том, что подавляющее большинство смартфонов базируется именно на литий-полимерных батарейках. В то же время аппараты, на которых производители стараются сэкономить, имеют на борту менее совершенные литий-ионные аккумуляторы.

Смартфон – не единственный тип устройств, где применяются батарейки типа LIP. Также подобные аккумуляторы встраиваются в другие гаджеты:

планшеты;
ноутбуки;
беспроводные колонки и наушники;
смарт-часы;
игрушки.

Этот список приборов можно продолжать практически до бесконечности. Но главное, что должен понять пользователь – литий-полимерные источники питания не подходят для крупногабаритных приборов, требующих повышенный ток. Именно поэтому основным гаджетом, где применяются такие батарейки, являются смартфоны.

Виды и принцип работы

В основе работы полимерного АКБ лежит процесс перехода некоторых твердых полимеров в состояние полупроводника при смешивании их с частицами лития, тем самым в несколько раз увеличивается проводимость. Теоретические разработки подразумевают повышение энергетической плотности батарей с li ion и li pol электролитами. На сегодняшний день выделяется несколько типов li pol аккумуляторных батарей:

при добавлении в состав полимерных солей лития получают гелеобразный электролит;
сухой вид получают при смешивании солей лития с полиэтиленоксидом;
микропористые изготавливают на основе растворов солей металла лития при отсутствии воды.

Тем не менее следует помнить, что при пониженных температурах существенно понижается ионная проводимость твердого электролита, в этом li polimer уступает жидкому. Перед разработчиками встала задача по поиску материалов при использовании которых расшириться диапазон рабочих температур и увеличиться проводимость вещества. Таким материалом стал литий полимерный электролит, которые по своим полезным свойствам не уступают жидкому.

Существуют некоторые модели элементов питания, в которых был получен твердый анод. В таких аккумуляторах получилось добиться расширенного диапазона температур, а также роста проводимости. Такие элементы широко применяются для питания многих видов техники и приборов.

В ходе множества экспериментов и исследований было доказано, что данный вид элементов питания является наиболее безопасным, это выделяет отличие полимерных от литий ионных аккумуляторов. Наличие твердого вещества не позволяет электролиту вытекать и разрушаться при механическом воздействии, а также при появлении токов короткого замыкания. Возможность создания моделей с максимально малой толщиной, позволила создавать стационарное оборудование компактной величины.

Аккумуляторы с твердым электролитом li pol по своим некоторым свойствам и составу близки со своими предшественниками. Однако внедрение в их состав гелеобразной составляющей снизило собственное сопротивление и увеличило скорость ионообменных реакций.

Сферы применения литий-ионных аккумуляторов

Аккумуляторы Li-ion очень популярны благодаря множеству достоинств и применяют в разных устройствах.

Как стартерные батареи

Автомобильные АКБ такого типа отлично справляются со своей задачей, а главный их плюс – это небольшой вес, так как в технология не предполагает использование решёток из свинца.

Самым ярким примером литиевых АКБ в автомобилях, является электрокар Tesla.

Основной недостаток таких устройств – это их стоимость, а также проблемы в работе при минусовой температуре. По этой причине литиевые АКБ не используются в странах с холодным климатом.

Как тяговое устройство

Li-ion технологию применяют для моторных лодок. Если в судне установлен двигатель небольшой мощности, то питания АКБ хватит на 5-6 часов работы. Устройства на основе лития также используют в погрузчиках и подъёмниках, для работы на складах.

Бытовая техника

Литий-ионные устройства являются самой популярной заменой обычных «пальчиковых» батареек, как щелочных, так и солевых. Для замены элементов питания на 1,5 В, используют один АКБ напряжением 3,6 В. Литиевые батареи незаменимы для мобильных телефонов, ноутбуков и другой мелкой бытовой техники.

Аккумуляторы используются в бытовой технике.

Типы литиевых батарей

Говоря о классификациях Li-аккумуляторов, в первую очередь стараются разделить их на классы в зависимости от основного активного вещества. Как правило, каждая такая категория разработок имеет собственную формулу и сокращенное название:

Сложные литий-никель-кобальт-алюминий-оксидные батареи, также известные как NCA, изначально были популярны у создателей медицинского оборудования, силовых агрегатов, промышленных установок. Сегодня их активно включают в свои разработки и создатели электрического транспорта.. Данные элементы питания демонстрируют высокую энергоемкость наряду с показательной долговечностью, однако они не выбились еще пока в лидеры по причине своей высокой стоимости и сомнительной безопасности.
Литий-марганцевая разработка (в основе – литий-ионная ячейка, дополненная катодом в виде шинели Li-Mn) представляет собой продукт высокой
мощности, достаточно безопасный, однако характеризующийся не слишком большой емкостью. Их чаще всего поставляют в качестве комплектующих электровелосипедов: как горных, так и складывающихся. Подобные решения имеют небольшой вес, демонстрируют отличную скорость зарядки, но отличаются не слишком большой долговечностью. Впрочем, совсем недавно ученые сумели совместить литий-марганцевые конструкции с литий-никель-марганец-кобальтовыми, получив, в результате, более продвинутую батарею с хорошей энергоемкостью и продленным сроком службы.
Литий-кобальтовые решения актуальны для техники, потребляющей небольшие токи.. В основе этих конструкций лежит анод графитового типа и катод на основе оксида кобальта. Среди достоинств таких АКБ — хорошие показатели удельной энергоемкости и отличная стоимость, в то время как среди минусов числятся малый эксплуатационный период, неустойчивость к пограничным температурам, скромная удельная мощность.
АКБ с фосфатом железа, ожидаемо именуемые литий-железо-фосфатными, демонстрируют отменные электрохимические свойства, высокую силу тока, малое внутреннее сопротивление, термоустойчивость. Они не портятся от неправильной эксплуатации, что обеспечивает им длительный срок службы. LiFePo-модули встречаются, преимущественно, в установках, где необходима крайняя выносливость техники, способность переносить большие токи. В частности, они отлично зарекомендовали себя в качестве элемента мощных электровелосипедов. Эти АКБ работают очень долго и отлично выдерживают нагрузки, предоставляя пользователю нужную мощность при сравнительно небольшом весе.
Литий-титанатные структуры имеют анод, выполненный из нанокристаллов титаната лития, плюс катод, сделанный из графита. Такое приспособление отличается от аналогов повышенной безопасностью, способностью эксплуатироваться при критичных температурах. Его крайне быстро можно зарядить и несколько дольше использовать, чем классический Li-Ion. Некоторые производители электромобилей уже положили глаз на эти аккумуляторы. Литий титанат актуален для транспорта, который используется в странах с холодным климатом или же в холодное/жаркое время года. Данные АКБ возможно заряжать и разряжать как при -50, так и при +50 градусах Цельсия.
Литий-полимерные аккумуляторы задействуют в роли электролита полимерный материал. Сегодня их очень часто можно встретить в конструкциях скутеров, моноколес и велосипедов с электродвигателями, а также в отдельных электромобилях! Данный вид АКБ считается одним из революционных, поскольку он отдает в десятки раз больше тока по сравнению со значением его емкости в ампер-часах. Малый вес, возможность работать в большом диапазоне температур — главные плюсы разработки. Срок ее службы составляет порядка 500 циклов.

Особняком сегодня идут литий-кислородные аккумуляторы, противопоставляемые литий-воздушным. Их называют инновацией на рынке универсальных элементов питания. Это приспособления с небольшим весом, но высокой производительностью, которые базируются на использовании наночастиц, содержащих Li и O2. Эта разработка в одной из последних ее модификаций была избавлена от недостатка быстрой потери энергии, защищена от избыточного заряда, а также продемонстрировала хорошую устойчивость к влаге и внешним воздействиям.

Эксплуатация литий-полимерных аккумуляторов

Данный тип аккумуляторов довольно капризен и есть несколько обязательных требований, которые продлят жизнь ваших батарей, а так же сделают работу с ними более безопасной. Зарядка таких батарей сопряжена с рядом трудностей, не разобравшись в которых вы рискуете устроить пожар или даже взрыв.

Правила эксплуатации литий-полимерных батарей:

Рекомендованный порог разряда батареи – 3,6 вольта на банку. Считается, что именно в таком режиме батарея прослужит дольше.
Периодически проверяйте напряжения на каждой ячейке аккумулятора. Опытные моделисты делают это после каждого десятого цикла разряда. Просевшая, несбалансированная ячейка может стать причиной взрыва при зарядке. Считается, что напряжение на ячейках должно отличатся не более чем на 0,1 В. Т.е. после разряда аккумулятора на всех ячейках должно быть примерно одинаковое напряжение. Если это не так, то аккумулятор использовать в дальнейшем не рекомендуется.
Не используйте вольтметр при контроле напряжения на банках аккумулятора. В теории здесь все правильно, а вот на практике щупы соскальзывают и замыкают банки. Для этих целей используются индикаторы напряжения для LiPo батарей.
Используйте датчик температуры при зарядке LiPo батарей

Повышение температуры на аккумуляторе – первый предвестник пожара.
Не заряжайте аккумулятор без присмотра, даже если вы соблюли все меры предосторожности. Я с взрывами еще не сталкивался, но бывалые говорят, что следить надо.
Батареи следует заряжать в специальных огнеупорных пакетах

В случае возгорания, это оградит окружающие предметы от огня. В магазинах можно найти специальные конверты или коробки для хранения и зарядки Lipo аккумуляторов – огнеупорные боксы. Старый дедовский способ – хранить и заряжать Lipo аккумуляторы в кастрюле.
Используйте только специальные зарядные устройства для LiPo батарей. Но иметь правильную зарядку, еще не гарантирует успех. Необходимо правильно выбрать параметры зарядки. Пример, как заряжать Li-po батарею, можно посмотреть здесь.
Механическое повреждение батареи может вызвать пожар. Так что будьте внимательное при транспортировке и после аварий квадрокоптера. Периодически проверяйте свою батарею на механические повреждения.
Вздутые батареи считаются неисправными. Их дальнейшее использование опасно и нежелательно.
Не допускайте перезаряд батареи. Это ситуация когда напряжение на одной из банок превысит 4,2 вольта. Такая ситуация может возникнуть если выставить неправильные параметры заряда на зарядном устройстве.
Если допустить полный разряд батареи, то она выходит из строя. В интернете есть инструкции, по которым есть вероятность восстановить такую батарею, но полностью ее реанимировать нельзя. За порог глубокого разряда принимают 3 вольта. Т.е. если разрядить одну из банок ниже порога в 3 вольта, то в ней начинаются необратимые химические процессы вызывающие разрушение батареи. На многих форумах говорят о пороге в 3.2-3,3 вольта, я ориентируюсь именно на эту цифру.
Не допускайте перегрев батареи. Перегрев может возникнуть при перезаряде, при коротком замыкании или просто от солнечных лучей. Посмотрел данные на различных источниках и теперь могу сказать, что критической температурой можно считать порог в 60°С. Ну, а контроль нужно вести так, чтобы температура на аккумуляторе не превышала +40°С. Данные эти приблизительные и для разных батарей они могут отличаться.
Для того чтобы избежать пожара необходимо использовать специализированные зарядные устройства, желательно в связке с датчиком температуры и с возможностью балансировки. Бывалые моделисты рекомендуют использовать только качественные и оригинальные зарядные устройства.

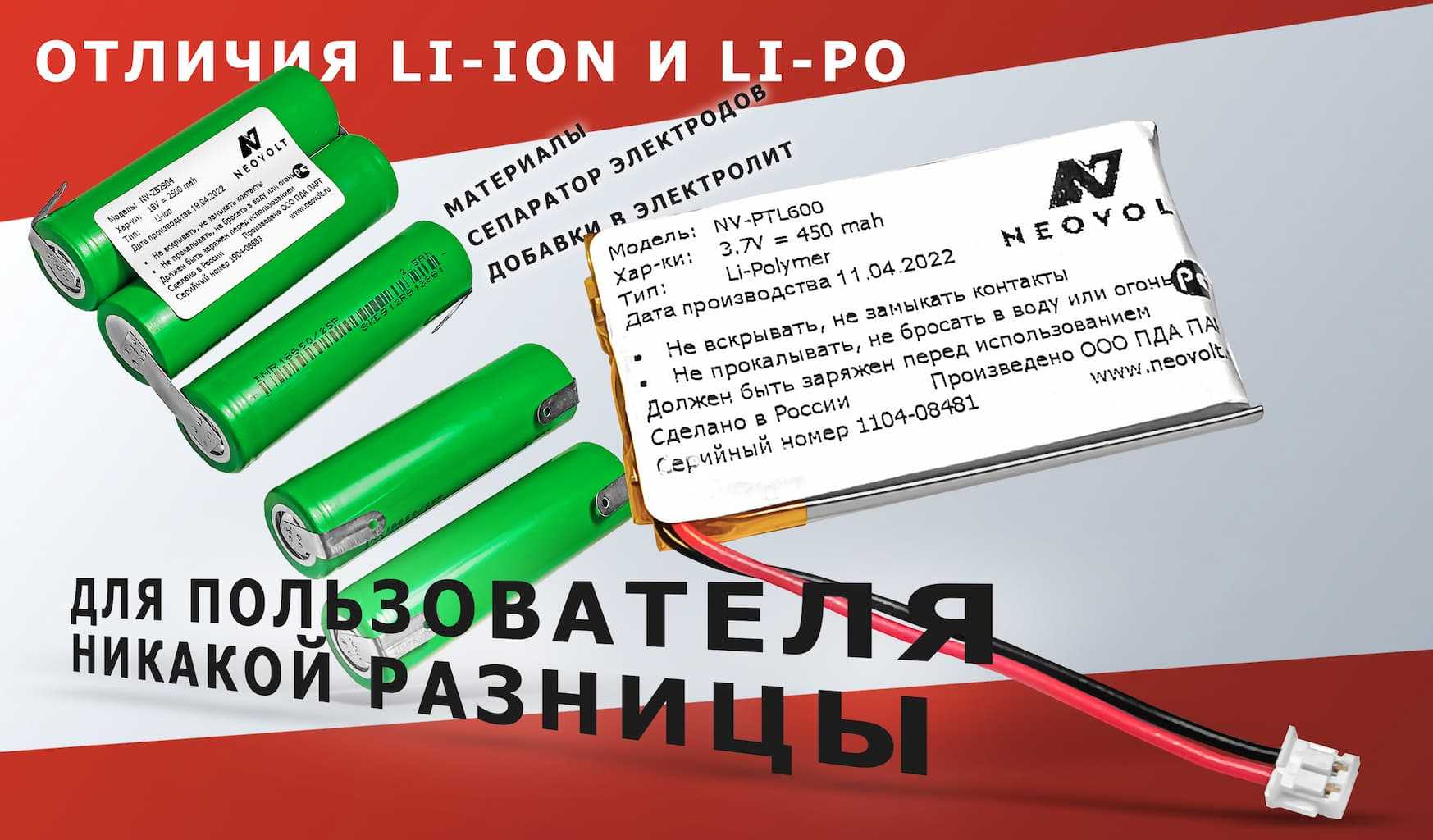

Отличие li-ion от li-pol аккумуляторов

Литий-ионный аккумулятор существенно отличается от литий-полимерного по множеству параметров.

Разница технологий

Главным отличием аккумуляторов li-pol от li-ion считается физическое состояние электролита. В первом случае применяют твердый полимерный электролит или пластины с элементами гелеобразными включениями. Во втором случае электроды делятся жидким веществом.

Применение сухого электролита уменьшает его активность. Потому для улучшения свойств аккумулятора в него добавляют гелевые полужидкие вкрапления. Применение полимерной прослойки делает технологию более сложной и дорогой. Однако при этом батареи становятся более удобными и безопасными.

Срок службы

Обе разновидности аккумуляторов в равной степени подвержены старению. Они обеспечивают примерно 900 полных циклов зарядки. После чего использовать их невозможно. При этом активность эксплуатации самого устройства не имеет особого значения. Если долгое время вообще не пользоваться батареей, сокращение ресурса тоже произойдет.

Уже через 1 год емкости значительно уменьшаются в ресурсе. Через 2-3 года батарея может вообще выйти из строя. Этот минус считается общим для всех видов литиевых устройств. Потому специалисты советуют выбирать более долговечную модель. При этом стоит ориентироваться на репутацию производителя и конкретные отзывы.

Дополнительная защита

При анализе отличий разных типов аккумуляторов стоит учитывать наличие защиты. Модели li-pol требуют применения дополнительной внутренней защиты. Они могут перегореть из-за перегревания элементов. Такие последствия обусловлены внутренним напряжением функционирующих зон.

Мнение эксперта
Карнаух Екатерина Владимировна
Закончила Национальный университет кораблестроения, специальность «Экономика предприятия»

Для защиты устройства от перезарядов, перегревания элементов и перегорания в конструкции предусмотрена особая стабилизирующая система. Также в ней используется механизм ограничения тока. Это делает аккумуляторы li-pol безопаснее, однако значительно повышает их стоимость.

В конструкции применяют часть электролитов в гелевой форме. Комбинированные источники питания применяются во множестве портативных устройств. Они характеризуются высокой чувствительностью к колебаниям температур и требуют четкого соблюдения правил эксплуатации. Аккумуляторы li-pol стоит применять в устройствах, которые нагреваются до 60-100 градусов.

Производители помещают внутренние элементы в корпус, который отличается теплоизолирующими характеристиками. Такие аккумуляторы прекрасно подходят для использования в условиях повышенных температур. Если температурный режим не соответствует требованиям эксплуатации, полимерные элементы используются как резерв.

Особенности зарядки

Для пополнения заряда li-pol аккумулятора понадобится минимум 3 часа. При этом можно не бояться нагревания блока. Существует 2 этапа наполнения. Первый протекает, пока не будет установлен пиковый режим. Его поддерживают до достижения зарядкой 70 %. При нормальных параметрах напряжения удается набрать остаточный заряд 30 %.

Подзарядку рекомендуется проводить по четкому графику. При этом стоит дождаться полной разрядки и выполнять манипуляцию каждые 500 часов применения устройства. Это помогает поддерживать объем наполнения на постоянном уровне.

Аккумулятор стоит подключать исключительно к стабильной электросети. При этом не должно быть колебаний напряжения или помех. Использовать рекомендуется лишь соответствующие зарядные устройства, которые совпадают с параметрами, которые приведены в описании.

Важно учитывать, что при зарядке все разъемы стоит подключать правильно. Стоит следить, чтобы не было размыкания

Элементы литий-полимерных устройств отличаются высокой чувствительностью к повышенным параметрам тока, перегрузкам, механическим воздействиям и переохлаждению. Важно контролировать герметичность твердотельных деталей.

Зарядка аккумуляторов li-ion не отличается от устройств li-pol. Однако они характеризуются более высокой чувствительностью и меньшей надежностью в плане безопасности. Длительность зарядки у двух типов совпадает. Однако литий-полимерные элементы считаются более требовательными к качеству электроснабжения.
