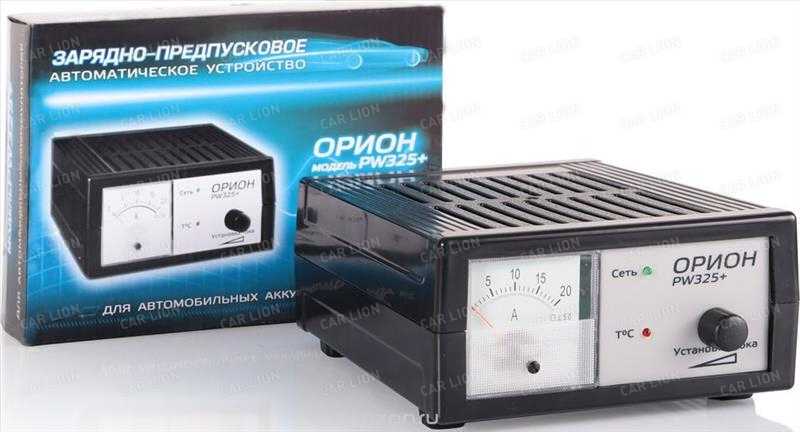

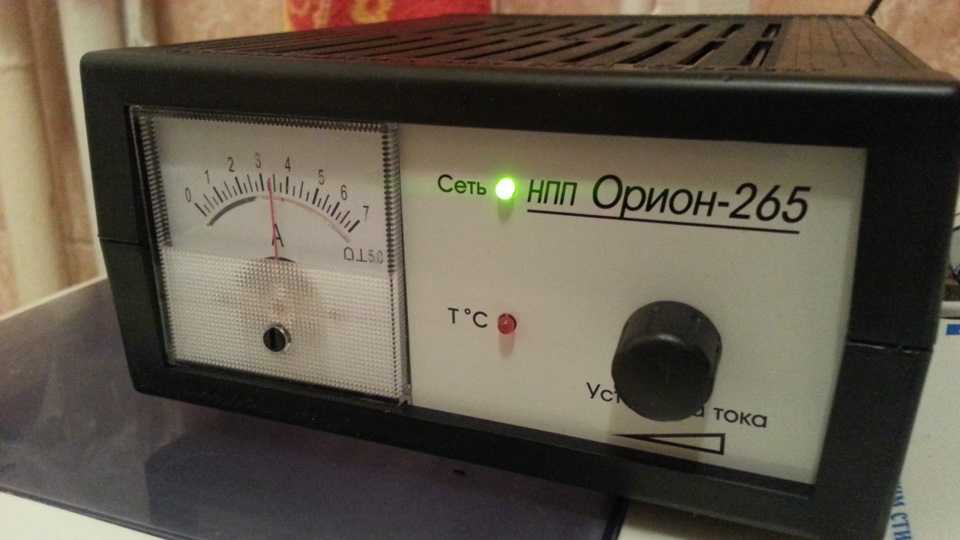

Как зарядить аккумулятор автомобиля зарядным устройством орион

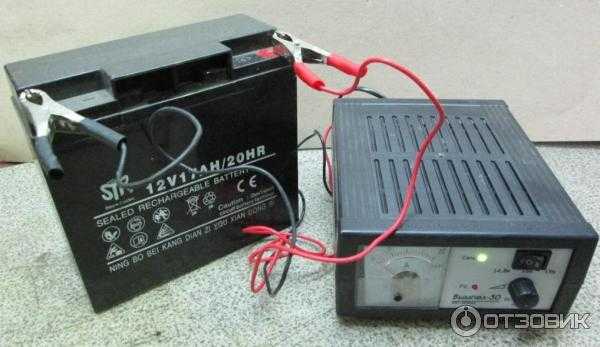

Инструкция на примере Вымпел 30

Далее вы узнаете, как грамотно зарядить аккумулятор от автомобиля, пользуясь зарядным устройством серии Вымпел производства компании Орион.

Рассматриваемая модель Вымпел 30 привлекает покупателей за счёт своих компактных размеров и широких функциональных возможностей. Для пользователя, который лишь постигает азы работы с ЗУ, а также не требует от зарядки ничего сверхъестественного, это отличный выбор.

Вымпел 30 справится с любой задачей. Даже если машина получила в распоряжение обычный кислотный аккумулятор, либо необслуживаемый гелевый источник питания.

Конструктивно Вымпел 30 имеет такие особенности:

• на корпусе расположен амперметр с диапазоном 0-20 А;
• предусмотрен переключатель для выходного напряжения;
• изменяющийся по цвету светодиод активации;
• индикатор перегрева;
• регулятор тока заряда.

Чтобы выполнить правильный процесс восстановления, нужно отталкиваться от инструкций производителя. Иначе восстановить АКБ может не получиться.

Для Вымпел 30 предусмотрен автоматический и ручной режим зарядки, предпусковая функция и возможность использования в качестве источника питания.

Работа с зарядными устройствами серии Вымпел предусматривает выполнение подготовки, а также правильные действия при выборе того или иного режима.

Подготовительный этап

Прежде чем зарядное устройство начнёт получать ток и восстанавливаться за счёт активации ЗУ, нужно провести подготовку.

Подготовительный этап состоит из:

• проверки целостности кабелей и шнуров;
• выбора подходящего помещения с хорошей вентиляцией;
• проверки исправности розетки;
• оценки состояния ЗУ.

Не торопитесь всё подключать и начинать заряжать батарею.

Сначала сделайте следующее:

• включите ЗУ в розетку, но не подключайте АКБ;
• проверьте, работают ли все индикаторы;
• отключите устройство;

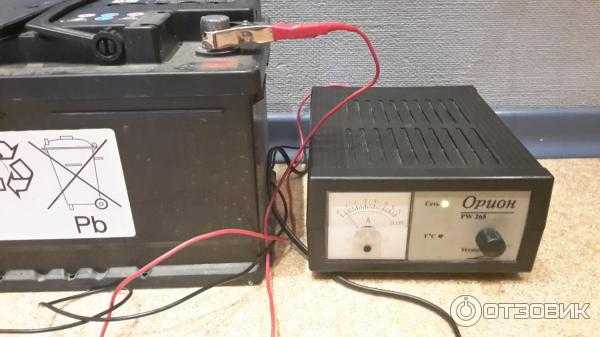

• соедините ЗУ с аккумуляторной батареей;
• соблюдая полярность, выполните подключение;
• убедитесь, что регулятор силы тока стоит в нулевом положении;
• подключите ЗУ к бытовой розетке на 220 В.

Всегда проверяйте исправность зарядника, а также розетки, даже если вы до этого ими пользовались и всё было хорошо.

Теперь отдельно про 2 основных режима работы ЗУ.

Автоматический

Этот режим помогает легко подзарядить севшую аккумуляторную батарею. Поскольку Вымпел 30 — это автоматическая зарядка, от пользователя требуется следующее:

• подключить ЗУ и аккумулятор по инструкции;
• перевести переключатель диапазонов в положение 14,8 В;
• если это кальциевая батарея, то выбрать 16 В;
• выбрать силу тока исходя из рекомендаций производителя АКБ;
• периодически контролировать течение процесса;
• дождаться автоматического отключения;
• разъединить компоненты, сначала отключив ЗУ от розетки.

Что касается тока зарядки, то обычно он составляет 10% от номинальной ёмкости. Иногда выбирают щадящий режим, а потому сила тока составляет 5% от ёмкости.

Ручной

Теперь к вопросу о том, как зарядить севшую АКБ в ручном режиме, если используется устройство серии Вымпел.

На этот счёт можно дать такие советы:

• Выбирайте ток заряда по рекомендациям изготовителя батареи. Чаще это 10% от ёмкости. Если с завода батарея имеет 70 Ач, то ток заряда будет 7 А.
• Процесс зарядки осуществляется одним из двух способов. Постоянным током или постоянным напряжением.
• Постоянный ток регулируется с помощью выпрямителей, и изменения их положения. Не самый удобный вариант. Придётся регулярно контролировать и тщательно следить за процессом.
• Оптимально выбирать комбинированный режим. Он предусмотрен в функциях большинства ЗУ Вымпел.

Начав ручную зарядку, проследите за тем, чтобы после запуска параметры тока резко не упали. Если такой эффект есть, то это признак сильной сульфатации пластин. Для десульфатации потребуется снизить силу подаваемого тока заряда.

Примеры устройств

Давайте, рассмотрим несколько примеров зарядок на солнечных батареях.

Sititek Sun-Battery SC-09

Модель Sititek Sun-Battery SC-09 представляет собой систему автономного питания, которая состоит из солнечной панели (монокристаллический тип) и аккумуляторной батареи ёмкостью 5000 мАч. Производитель рекомендует использовать зарядку для мелких гаджетов. Это могут быть цифровые камеры, мобильные телефоны, плееры MP3 и тому подобное.

Sititek Sun-Battery SC-09

AP-3020

Эта универсальная зарядка на солнечных батареях предназначена для использования со смартфонами, фото и видеотехникой, навигаторами и прочими мобильными гаджетами. AP-3020 удобно переносить. Зарядка имеет компактные размеры и небольшой вес. Габариты составляют 155 на 75 на 20 миллиметров при массе 130 грамм. Это сопоставимо с размерами сотового телефона.

AP-3020

Powertraveller Solargorilla

Модель Solargorilla имеет две солнечных панели со специальным антибликовым стеклом для увеличения их производительности. Производитель рекомендует использовать Solargorilla в качестве автономного источника питания для ноутбуков, мощность которые не превышает 40 ватт. Зарядка выполнена в виде раскладушки, благодаря чему её удобно перевозить, хранить и использовать.

Powertraveller Solargorilla

В комплект поставки Powertraveller Solargorilla входит большое число переходники для распространённых телефонов и ноутбуков. Для хранения зарядного устройства предусмотрен неопреновый чехол. Для зарядки устройств на выходе можно устанавливать напряжение 5 и 20 вольт.

Габариты зарядки составляют 264 на 200 на 19 миллиметров. Масса равна 700 грамм. Среди дополнительных аксессуаров можно отметить удлинительные кабели DC и USB, а также лямку с липучкой Velcro strap.


Инструкции по эксплуатации зарядных устройств

Автоматическое зарядно-предпусковое устройство для автомобильных кислотных стартерных WET EFB аккумуляторных батарей а также щелочных тяговых батарей емкостью 3-240 Ач	Автоматическое зарядно-предпусковое устройство с графическим с ЖК экраном для автомобильных кислотных аккумуляторных батарей и щелочных аккумуляторных батарей общетехнического назначения
Автоматическое зарядно-предпусковое устройство с сегментным жк индикатором для аккумуляторных батарей общетехнического назначения, автомобильных, стартерных, тяговых. Кислотных: WET, EFB, AGM, GEL; щелочных: Ni-Cd, Ni-Mh; литиевых: Li-pol, Li-ion, LTO, LFP	Зарядное устройство Вымпел-150 Руководство по эксплуатации автоматического зарядного устройства Вымпел 150 для зарядки авто- и мото- аккумуляторных батарей 12 В

Обзор устройства

Зарядное устройство Вымпел 20 имеет прямоугольной корпус, внутри которого расположен импульсный преобразователь напряжения. На передней панели прибора располагаются элементы управления режимами работы и индикации. Для того, чтобы контролировать мощность подаваемого на клеммы аккумулятора электричества прибор оснащён стрелочным амперметром.

В серединной части передней панели имеется индикатор включения, который загорается сразу, после включения устройства в сеть 220 В. Этот элемент индикации изменяет цвет свечения в зависимости от режима работы прибора. При установке напряжения равного 7,5 В индикатор горит зелёным, при 15 В – жёлтым и при 19 В – красным цветом.

1. Шкала амперметра.
2. Светодиод включения в сеть:7,5 В. Зеленый, для мото АКБ с напряжением в 6 Вольт.15 В. Желтый, для автомобильных аккумуляторов с напряжением 12 Вольт.19 В. Красный, для зарядки в ручном режиме (рекомендован только для экспертов).
3. Индикатор перегрева.
4. Переключатель выходного напряжение и режима в Вольтах.
5. Регулятор силы заряда тока в Амперах.

В нижней части передней панели установлен светодиод, включение которого происходит при повышении температуры электронного блока выше предельных значений. Для управления выходными характеристиками зарядного тока справа от элементов индикации имеется плавный регулятор силы тока и кнопка переключения напряжения.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ

Извлечь провода. Убедиться, что корпус изделия не имеет механических повреждений, а изоляция проводов цела.

Для проверки работоспособности устройства без А.Б. необходимо подключить его к сети переменного тока. Выходные клеммы должны быть разомкнуты. Свечение светодиодного индикатора «Сеть» указывает на наличие напряжения питания сети 220В.

Установить регулятор силы тока в крайнее левое положение (минимальный ток). Замкнуть выходные зажимы или для наглядности подключить к ним автомобильную лампу накаливания 55-110 Вт. Вращая вправо регулятор силы тока и наблюдая за изменением значения протекающего тока, отображаемого на амперметре, убедиться, что ток регулируется, а яркость свечения лампы меняется.

ВНИМАНИЕ! В режиме К.З. (Выходные клеммы замкнуты между собой) возможно небольшое гудение или шум.

Заряд 12 В АБ в автоматическом режиме

ВНИМАНИЕ! Несоблюдение порядка подключения может привести к выходу ПЗУ или АБ из строя. 1

Установить переключатель режимов в положение «Заряд».
2. Подключить зажимы ПЗУ к клеммам АБ, строго соблюдая полярность. Плюсу соответствует красный, либо светлый цвет маркировки зажима. Минусу — черный, либо темный цвет маркировки зажима.
3. Убедившись, что встроенный вольтметр показывает напряжение на клеммах, подключить ПЗУ к сети переменного тока.
4. Заряд АБ будет проходить в автоматическом режиме током 12-16А. При достижении на АБ напряжения, равного 14,9-15,11 В, ПЗУ автоматически отключит ток и будет ждать, пока напряжение на АБ не уменьшится до 13,6-14,0 В за счет спадания избыточного зарядного перенапряжения. После этого вновь включится зарядный ток и цикл повторится снова.
5. Окончание заряда. Чем выше степень заряженности АБ, тем короче будут периоды заряда и длиннее периоды отключения. Стрелка вольтметра колеблется в пределах 13,5-15 В. В таком режиме ПЗУ и АБ могут работать неограниченно долго. Перезаряда и вредных воздействий на АБ не произойдет. Более того, после пребывания в таком режиме более 12 часов большинство АБ восстанавливают или значительно улучшают свои характеристики. Снимается начавшаяся сульфатация, улучшается структура электродов, снижается внутреннее сопротивление, увеличивается стартовый ток.
6. По окончании заряда отключить ПЗУ от сети и снять зажимы с клемм АБ. Рекомендуется протереть зажимы и провода влажной, а затем сухой ветошью для удаления попавшего электролита. Желательно после этого смазать зажимы любой автосмазкой для защиты от коррозии

1. Установить переключатель режимов в положение «Заряд».
2. Подключить зажимы ПЗУ к клеммам АБ, строго соблюдая полярность. Плюсу соответствует красный, либо светлый цвет маркировки зажима. Минусу — черный, либо темный цвет маркировки зажима.
3. Убедившись, что встроенный вольтметр показывает напряжение на клеммах, подключить ПЗУ к сети переменного тока.
4. Заряд АБ будет проходить в автоматическом режиме током 12-16А. При достижении на АБ напряжения, равного 14,9-15,11 В, ПЗУ автоматически отключит ток и будет ждать, пока напряжение на АБ не уменьшится до 13,6-14,0 В за счет спадания избыточного зарядного перенапряжения. После этого вновь включится зарядный ток и цикл повторится снова.
5. Окончание заряда. Чем выше степень заряженности АБ, тем короче будут периоды заряда и длиннее периоды отключения. Стрелка вольтметра колеблется в пределах 13,5-15 В. В таком режиме ПЗУ и АБ могут работать неограниченно долго. Перезаряда и вредных воздействий на АБ не произойдет. Более того, после пребывания в таком режиме более 12 часов большинство АБ восстанавливают или значительно улучшают свои характеристики. Снимается начавшаяся сульфатация, улучшается структура электродов, снижается внутреннее сопротивление, увеличивается стартовый ток.
6. По окончании заряда отключить ПЗУ от сети и снять зажимы с клемм АБ. Рекомендуется протереть зажимы и провода влажной, а затем сухой ветошью для удаления попавшего электролита. Желательно после этого смазать зажимы любой автосмазкой для защиты от коррозии.

ВНИМАНИЕ! Несмотря на то, ПЗУ не требует вашего участия в процессе заряда АБ, недопустимо оставлять подключенное ПЗУ без присмотра, как всякую сложную технику, особенно при питании от гаражной электросети

Особенности устройства и для каких АКБ предназначен

Особенностью работы прибора Вымпел 20 является наличие переключателя напряжения. Благодаря такой возможности можно эффективно заряжать не только стандартные автомобильные батареи напряжением 12 В, но и аккумуляторы для низковольтной техники напряжением 6 В. Благодаря наличию переключателя удаётся практически мгновенно изменить режим подачи электрического тока.

Минимальная сила тока на зажимах зарядного этого устройства составляет всего 0,4 А, но даже этого значения будет достаточно чтобы подать слишком большое значение силы тока на батареи малой ёмкости. Учитывая эту особенность, не следует использовать ЗУ Вымпел 20 для зарядки аккумуляторных батарей ёмкостью менее 4 Ач.

Максимальное значение силы тока составляет 7 Ампер, значит не стоит пытаться зарядить аккумуляторы с емкостью больше 70 Ач, так как это займет гораздо больше времени.

Руководство по покупке солнечного зарядного устройства

Вы убедились в практичности солнечного зарядного устройства. Экологичный, выгодный и безопасный, вы предпочитаете его намного больше других вариантов. Однако очень важно иметь модель, которая подходит именно вам и действительно служит вам. Это руководство по покупке лучших солнечных зарядных устройств было создано, чтобы помочь вам. Мощность

Мощность

Первый критерий, который следует учитывать при выборе солнечного зарядного устройства, — это мощность оборудования. Зарядное устройство предназначено для питания других устройств. Чем больше у него мощности, тем большую нагрузку он может дать. Телефоны крупных брендов обычно требуют много энергии для полной зарядки.

В идеале иметь возможность заряжаться несколько раз, чтобы не быть отрезанным от мира, в котором находишься. Мощные солнечные зарядные устройства имеют до 25000 и даже 26000 мАч. Они способны одновременно заряжать два или более устройств, в зависимости от количества портов, которые у них есть. Количество возможных зарядок зависит от заряжаемых устройств.

Некоторые модели могут заряжать до 10 раз iPhone и 5 раз или даже больше iPad. В зависимости от устройств, которые вы используете, необходимо будет выполнить расчет, чтобы узнать, достаточно ли у вас энергии. Если вам нужно взять с собой ноутбук, вам понадобится зарядное устройство мощностью не менее 40 Вт. Также необходимо убедиться, что зарядное устройство поддерживает устройство.

В противном случае вы будете вынуждены найти другое решение или искать, где купить новое солнечное зарядное устройство. Как правило, зарядное устройство имеет два или более порта с разной силой тока. Важно контролировать, какой порт следует использовать для данного устройства. Зарядка

Зарядка

В общем, солнечное зарядное устройство работает и заряжается энергией солнца. Поэтому солнечный свет необходим, когда вам нужно использовать зарядное устройство. Проблема в том, что иногда небо затянуто тучами, и облака закрывают солнце. Если устройство зависит только от этой энергии, вы будете заблокированы в определенное время, ночью, например.

Чтобы исправить это, некоторые производители оснащают свои зарядные устройства перезаряжаемой батареей. Последний накапливает электроэнергию, чтобы иметь возможность работать даже в темную погоду. Этот вид зарядного устройства не зависит от солнца. Вы можете использовать его в любое время дня и ночи.

Подзарядка аккумулятора может производиться солнечной энергией или по секторам. Вы должны убедиться в этой возможности при выборе зарядного устройства. Зарядка на солнце ограничена и может замедляться из-за облачных периодов. Всегда лучше и безопаснее заряжать от сети, если у вас есть доступ к источнику питания, когда он вам нужен.

В зависимости от модели скорость зарядки отличается. Лучше всего перезарядить как можно скорее. Существуют зарядные устройства, разработанные с использованием технологии, обеспечивающей быструю зарядку. Чтобы знать, как купить солнечное зарядное устройство с лучшим соотношением цены и качества, важно подумать об этих параметрах

Конструкция

Солнечное зарядное устройство пригодится вам в случае сбоя питания, но, прежде всего, оно будет сопровождать вас в поездках на природу. Поэтому оно должно быть сильным. Оно начинается с панелей, из которых состоит зарядное устройство. SunPower производит лучшие из них, используемые большинством крупных брендов.

На некоторых погрузчиках панели покрыты полиэстеровым полотном для защиты от непогоды. Это плюс, чтобы зарядное устройство работало еще дольше. Есть водонепроницаемые модели, устойчивые к дождевой воде и не боящиеся ударов. Они защищены, но это не повод их бросать.

Конструкция способствует долговечности солнечного зарядного устройства. Компактную модель легче транспортировать благодаря небольшому весу и плоской форме. Самые легкие весят 400 г. Другие более тяжелые модели, до 1 кг и даже больше, усложняют передвижение. Кроме того, они рискуют получить больше повреждений, если случайно упадут по пути.

Аксессуары помогают продлить срок службы солнечного зарядного устройства. Модели с люверсами или крючками легко повесить на рюкзак, на дерево или другую опору. Безопасность пользователей также важна. Необходимо будет проверить защиту от перегрузок по току, коротких замыканий и перегрузок. Все эти советы помогут вам выбрать солнечное зарядное устройство, которое будет соответствовать вашим потребностям.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Изделие соответствует требованиям нормативных документов: ГОСТ IEC 60335-2-29-2012; ГОСТ 30805.14.1-2013; ГОСТ 30805.14.2-2013; ГОСТ 30804.3.2-2013; ГОСТ 30804.3.3-2013 и имеет Сертификат соответствия Таможенного Союза ЕАЭС KG 417/KLIA.027.RU.02.00172 от 24.06.22.

Гарантийный срок эксплуатации устройства 12 месяцев со дня продажи.

Претензии к качеству работы устройства не принимаются и гарантийный ремонт не производится в случаях, если:
отсутствует гарантийный талон
присутствуют механические повреждения прибора
нарушена целостность заводской пломбы
неисправность вызвана неправильной эксплуатацией прибора
не сохранен товарный вид устройства, имеются загрязнения, а также следы любых других внешних воздействий

Органы управления

Само же зарядное устройство представляет из себя обычный пластиковый корпус размером 15х20х8,5 сантиметров. С ярко выраженным задним отсеком для хранения силовых зажимов и вилки питания ЗУ от бытовой электросети.

На лицевой панели располагаются все органы управления и информационной дисплей.

Органы управления на лицевой панели

На экране ПЗУ (1) может отображаться следующая информация:

Экран приветствия, появляющийся при включении зарядного устройства. На данном экране отображается номер модели «27» и версия прошивки «А0.2».

Экран параметров, информирующий о текущем состоянии тока и напряжения.

Два экрана статистики, следующие друг за другом, информирующие о количестве отданных Ампер*часах зарядным устройством аккумулятору, времени зарядки АКБ, и уровня заряженности АБ. Уровень заряда определяется встроенным алгоритмом.

Экран установки. Отображает выбранный с помощью регулятора и переключения на лицевой панели уровня напряжения и тока.

Экран окончания заряда.

Экран защиты от перегрева. Включается в случае недопустимого нагрева внутренней электроники устройства. Происходит автоматическое снижение уровня зарядного тока и его автоматическое увеличение до ранее заданного значения в случае уменьшения температуры.

Экран защиты от переполюсовки. Включается в случае неправильного соблюдения полярности при подключения АБ.

Переключение экранов происходит автоматически через малый промежуток времени. За исключением экрана «экран установка», который отображается мгновенно в случае изменения уставки тока путем регулятора тока или переключения напряжения на лицевой панели устройства.

Переключатель (2) имеет три положения, имеющие разный уровень напряжения для заряда АКБ разного типа:

1. Левое положение (AGM) – 14,1В.
2. Среднее положение (Стандарт) – 14,8В.
3. Правое положение (Ca) – 16В.
   Положение переключателя в зависимости от типа заряжаемого АКБ приведена в таблице:

Регулятор установка тока (3) предназначена для регулирования тока заряда. Уровень регулировки составляет от 0,4 до 7 Ампер. Как правило, выбираемого в пределах 10% от емкости заряжаемого аккумулятора. Т.е. если заряжается АКБ емкостью 650 Ач, то ток заряда необходимо выставить на 6,5А.
